Как разобрать редуктор на мотоблоке Нева мб 2

Замена редуктора своими руками

Если имеются полноценные проблемы в редукторе, то его потребуется полностью демонтировать и заменить на новый. Разобрать редуктор мотоблока Нева можно только после того, как он был очищен и все масло слито.
Процесс выглядит так:

• содержимое сливается, после чего механизм очищается;
• после открепления от конструкции техники механизм демонтируется и полностью снимается;
• устанавливается новый механизм;
• идет заправка;
• проводится обкатка в течение минимум 20 часов, во время которых все механизмы настраиваются.

Требуется помнить, что после полной замены обкатку делают во время рабочего процесса, но без необходимости усиленной эксплуатации.

Замена смазочного материала в Неве является обязательной процедурой. При ее проведении стоит учитывать все особенности редуктора, в том числе требуемые марки масел. Если замену не проводить своевременно или правильно, то в дальнейшем возможен ремонт, в том числе капитальный, так как техника является очень требовательной к качественной смазке.

Редукторы для мотокультиваторов «НЕВА»: виды и особенности

В легких мотокультиваторах «НЕВА» МК70 редукторы выполнены в штампованных стальных корпусах. Конструкция корпуса разъёмная, что обеспечивает редуктору полную ремонтопригодность. В отличие от аналогов, кинематическая схема этих моделей включает в себя двухступенчатые передачи. Это обеспечивает мотокультиваторам повышенный крутящий момент и наиболее оптимальные обороты на валу привода навесного оборудования (например, фрез-культиваторов), таким образом, позволяя качественно с наибольшей производительностью обрабатывать почву. Купить редуктор, а также мотокультиватор МК70 и необходимую к нему запчасть и навесное оборудование можно у наших торговых представителей.

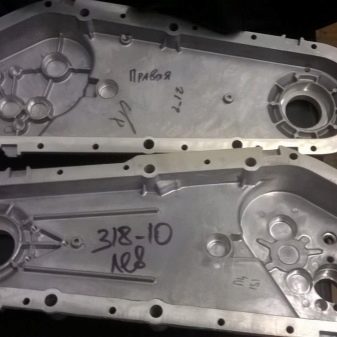

В легких мотокультиваторах «НЕВА» МК100 корпус редуктора изготовлен из алюминиевого сплава. Корпус имеет обтекаемую форму нижней части, что уменьшает сопротивление редуктора при культивации почвы. Редуктор является двухступенчатым, шестерёнчато-цепным, имеет одну передачу переднего хода и одну передачу заднего хода. Наличие передачи заднего хода облегчает работу с мотокультиватором. Двухступенчатая схема же позволяет увеличить передаточное отношение редуктора, и тем самым добиться оптимальных оборотов и повысить крутящий момент на выходном валу редуктора. Для смазывания деталей используется консистентная смазка, что облегчает обслуживание. Разборный корпус делает механизм полностью ремонтопригодным. Купить шестеренчато-цепной редуктор, культиватор МК100, а также запчасть к нему можно у наших дилеров.

Средний мотокультиватор «НЕВА» МК200 отличает использование многоступенчатого, шестеренчато-цепного редуктора. Корпус изготовлен из алюминиевого сплава и имеет развитое оребрение на внутренних поверхностях. Нижняя часть корпуса обладает обтекаемой формой. Редуктор имеет две передачи переднего хода и одну передачу заднего хода. Такое количество передач существенно расширяет возможности культиватора, приближая его по своим характеристикам к классу мотоблоков. Благодаря наличию первой (пониженной) передачи мотокультиватор может более эффективно работать с прицепными орудиями, в отличие от лёгких культиваторов. Разборная конструкция корпуса редуктора позволяет проводить любые виды ремонта и обслуживания. Продажа редукторов для мотокультиваторов «НЕВА» осуществляется в магазинах компаний, входящих в нашу дилерскую сеть. Купить данный механизм, а также культиватор МК200 и запчасти к навесному оборудованию можно в ТВК «Мототехника НЕВА». Цену можно уточнить, связавшись с нашими торговыми представителями в регионах.

Редуктор для мотокультиватора «НЕВА» 200

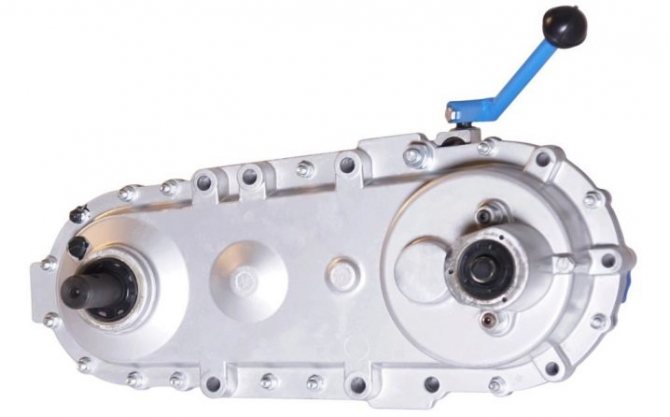

Редуктор для мотоблока «НЕВА»

Редуктор «МультиАГРО» для мотоблока «НЕВА»

Освещение

Самые популярные модификации, к сожалению, пока не оснащены фарой, однако некоторые владельцы техники сами регулируют этот нюанс.

В базовых моделях, выпускаемых «Кадви», свет на мотоблоке не предусмотрен.

Сделать освещение на мотоблоке очень легко, для этого обычно используют базовый электрогенератор. Подключение выполняется следующим образом:

• устройство, генерирующее электричество, подключают к кнопке на руле;
• от кнопки прокладывают необходимые провода к электрооборудованию (например, фаре);
• провода изолируют любым способом от механических повреждений и воды (чаще всего применяют трубу-гофру).

Если мощности генератора достаточно, свет фары будет ярким. При недостатке мощности на малых оборотах двигателя свет будет гаснуть. Некоторые умельцы меняют генератор мотоблока на автомобильный или тракторный.

Как сделать свет для мотоблока или минитрактора своими руками:

В любом случае, даже без использования генератора можно сделать на мотоблоке свет. Для этого потребуется лишь 12-вольтовый аккумулятор и светодиодная лампа. Батарею можно взять с электро велосипеда или скутера.

Поставить ее рекомендуется между коробкой переключения передач и двигателем. По схеме, приведенной выше с электрогенератором, подключают аккумулятор. Провода от аккумулятора проводятся к выключателю, а затем к фаре или другому электрическому оборудованию.

В обязательном порядке проведите изоляцию проводов.

Особенности

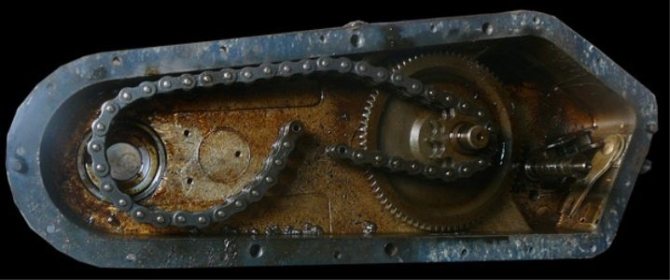

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Моноблок и понижающий редуктор

Понижающий редуктор для моноблока своими руками – создать вполне возможно. Их применяют для современных моноблоков. Благодаря таким редукторам мотоблок можно эксплуатировать на сложных грунтах. Он необходим, когда буксуют колеса и не хватает силы транспортного средства.

Устройство редуктора моноблока шестеренчатого напрямую зависит от конструкции трансмиссии. Она перемещает поворотный момент от двигателя к колесам, устанавливает оптимальную скорость и направление перемещения мотоблока. Устройство трансмиссии включает в себя редуктор, дифференциал, коробку передач и сцепление. Шестеренчатый тип трансмиссии имеет шестерни в форме конуса и цилиндра. Крепят на некоторых видах техники и тяжелых моноблоках.

В реверс редукторе процесс реверсирования осуществляется так: между противоположными шестернями в форме конуса расположена муфта. Когда она соприкасается со шпицами на шестернях, меняется направление поворотов. Учтите, что шестерни должны быть в виде спиралей.

Основные неисправности

Регулировка и размеры ремня

Для мотоблока Нева МБ-2 используется приводной ремень А-1180. В данной модели используется один ремень, обеспечивающий передний ход.

В других модификациях модели Нева МБ-2 используют два ремня привода. Задний ход производится в самом редукторе.

Замена ремня для мотоблоков МБ-2 производится в такой последовательности:

1. Снимается щиток, а затем защитный кожух шкива.
2. Снимается пружина от тяги мотоблока для ослабления ремня.
3. Поворачиваются винты крепления кронштейна.
4. Кронштейн разворачивается в такое положение, в котором ограничительные штыри не препятствуют снятию детали со шкива.
5. Производят регулировку шкивов, а затем устанавливают новый ремень.
6. Натягивают ремень на шкив редукторного вала, а затем на шкив мотора.
7. В обратном порядке размещают остальные детали на их места.

Замена сальников редуктора

Замена сальников в мотоблоке Нева МБ-2 производится в случае обнаружения протекания масла.

Подобное состояние опасно тем, что редуктор мотоблока может остаться без масла, а это приведет к быстрому износу агрегата.

Последовательность замены сальников следующая:

1. Снять фрезы с вала, очистив от грязи вал и крышки от загрязнений и остатков масла.
2. Открутить болты крышки, обстучав с нее масло и мусор, снять крышку с редуктора.
3. Старый сальник заменяется новым, протирается насухо.
4. Крышка возвращается на место (при необходимости она кладется на герметик) и фиксируется болтами.

Регулировка и настройка карбюратора Нева МБ-2

От стабильной работы карбюратора зависит функциональность и долговечность двигателя мотоблока. Вот почему его регулировка и настройка имеют такое важное значение. К тому же при неправильной настройке карбюратора у бензинового мотоблока может наблюдаться повышенный расход топлива

Регулировка карбюратора мотоблока Нева МБ-2 производится так:

1. Винт полного газа и малого газа выкручивается до предела.
2. Оба винта отворачивают на 1-1,5 оборотов.
3. Далее идет запуск и прогрев мотора.
4. Рычаг управления дроссельной заслонкой ставят в положение, на котором двигатель будет работать в режиме минимальных оборотов.
5. Устанавливают минимальные обороты на холостом ходу до устойчивой работы агрегата.
6. Обороты холостого хода ставят на максимум.
7. Производится корректировка минимальных оборотов холостого хода.
8. Действия 6 и 7 выполняют до бесперебойной (более ровной на слух) работы двигателя на холостых оборотах.

Для долгосрочной и бесперебойной работы мотоблока необходимо регулярно выполнять диагностику работы двигателя, следить за периодичностью замены масла, а также соблюдать условия эксплуатации и временные промежутки плановых ТО.

Регулировка клапанов

Регулировка клапанов — достаточно простая процедура, для выполнения которой понадобятся гаечные ключи, отвертки и щуп. Процесс регулировки клапанов нужен для установления оптимальных и технически правильных зазоров между клапанами двигателя мотоблока.
Регулировка клапанов на примере мотоблока Нева МБ-23 (принцип один и тот же для всех)

Последовательность регулировки следующая:

• снять кожух, которым закрыт двигатель;
• снять крышку клапанной коробки;
• произвести регулировку (см. ниже);
• установить на место крышку клапанной коробки;
• поставить на место кожух.

Клапаны располагаются под клапанной крышкой. Величину зазора можно проверить щупом. Зазор впускных клапанов составляет 0.15 мм, а выпускных — 0,2 мм. Щуп должен уместиться под клапаном при правильном размере зазора.

Для регулировки гайки клапана ослабляются, затем вставляется щуп, после чего производится сама регулировка, и гайка клапана закручивается.

Производитель акцентирует внимание на том, что в мотоблоках Нева МБ-2 зазоры между торцами клапанов и торцами толкателей (0,1÷0,2 мм) обеспечены подшлифовкой торцов при первоначальной сборке двигателя и не регулируются в процессе эксплуатации!

Проверка и настройка сцепления мотоблока Нева МБ-2

Основная функция сцепления — это подключение коробки передач к двигателю, ее отключение, а также подключение к двигателю других рабочих устройств. Если возникает перегрузка при работе, сцепление начинает буксовать — так другие детали мотоблока защищаются от поломки.

Проверка работы сцепления может производиться по схеме ниже.

Если рычаг сцепления находится на положении «Выключено», тросик сцепления ослаблен. Следовательно, натяжной ролик опускается и соприкасается с приводным ремнем. После чего приводной ремень и малый ролик переходят в опущенное положение — так прекращается подача мощности от двигателя к трансмиссии.

Если рычаг сцепления приведен в положение «Включено», тросик сцепления натягивает натяжной ролик, следовательно, нижняя часть ремня плотно прижимается, малый шкив дает движение большому шкиву и происходит передача мощности.

Регулировка или настройка сцепления мотоблока Нева МБ-2 выполняется следующим образом:

• если рычаг сцепления включен, он будет поднимать натяжной ролик, приводя мотоблок в движение. Правильное положение — параллельное расположение клиновых ремней по обе стороны от шкива двигателя.
• если рычаг сцепления ослаблен, то натяжной ролик будет опускаться и отключит сцепление. Чтобы избежать отключения сцепления, а значит и пробуксовки мотоблока, нужно следить за положение клиновых ремней, приводя их в параллельное положение.

Основные правила по выставлению зажигания

Проверка и выставление зажигания на мотоблоке Нева МБ-2 проводятся по следующему принципу:

• производится выворачивание свечи, электроды протираются насухо, затем удаляется нагар;
• между электродами замеряется и выставляется зазор;
• корпус свечи фиксируется на головке цилиндра;
• коленчатый вал прокручивается до 4-х раз (для прокрутки применяют пусковой шнур);
• если зажигание исправно, должна высекаться бело-синяя искра. Её отсутствие или желтый цвет говорят от неисправности.

Далее следует проверить состояние маховика и статора и размер зазора между ними (норма составляет от 0,10 до 0,15 мм).

Зазор увеличивается, если это необходимо, при помощи щупа. В качестве вспомогательного инструмента при отсутствии щупа можно использовать сложенный вчетверо лист А4 или лезвие для бритья. При норме зазора между маховиком и статором зажигание будет работать исправно.

Неисправности со свечами

Прежде всего, проверьте работоспособность свечи.

Для этого необходимо вывернуть свечу, протереть электроды и убрать нагар. Затем выполнить пункты, описанные выше в регулировке зажигания. Свечи исправны — если есть искра. Если искры нет, вероятно, свечу придется заменить.

В инструкции по эксплуатации мотоблока Нева МБ-2 производитель указывает величину зазоров между электродами свечей зажигания и рекомендуемые модели свечей:

• свеча А11Р (производство России) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча NR17С (BRISK) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм;
• свеча WR8АС (BOSСH) — зазор 0,5÷0,6 мм. Размеры под ключ 20,8 мм.

Перед началом работы мотоблока необходимо проверить, установлена ли на свече зажигания уплотнительная шайба и не осталась ли в отверстии головки цилиндра уплотнительная шайба от предыдущей свечи.

Снимать и устанавливать свечу зажигания можно только после полного остывания головки цилиндра до температуры окружающей среды. Если в ходе снятия свечи зажигания с двигателя было превышено усилие затяжки на более чем 50%, дальнейшее применение такой свечи НЕ РАЗРЕШАЕТСЯ.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Мотоблоки «НЕВА» классической серии

К категории бензиновых мотоблоков классической сборки относятся такие модели, как МБ Компакт, МБ2 и МБ23. Данные изделия называются «классическими» потому, что их основу составляют шестеренчато-цепные редуктора с количеством передач 2-вперед и 1-назад в повышенном диапазоне и 2-вперед и 1-назад в пониженном диапазоне. На вопрос, какой мотоблок лучше, можно ответить, что следует ориентироваться на личные предпочтения. Купить мототехнику «НЕВА» можно в магазинах наших дилеров. Цены изделий могут отличаться в зависимости от региона. Модель МБ Компакт
— это: • обработка небольшого участка под посадку, • перевозка грузов (до 150 кг) по относительно ровным дорогам; • кошение травы на окультуренных участках; • уборка свежевыпавшего, а также зернистого мягкого снега

Модель МБ2:

• обработка участка средней площади под посадку, • перевозка грузов (до 250 кг)* по пересеченной местности; • кошение травы на заросших участках; • уборка мокрого, рыхлого и плотного лежалого снега

Модель МБ23:

• обработка участка большой площади под посадку, • перевозка грузов (до 250 кг)* по пересеченной и холмистой местности; • кошение травы на сильно заросших участках; • уборка тяжелого снега, сугробов

*Что касается веса перевозимого груза, то производитель телег для мотоблоков «НЕВА» ограничивает грузоподъемность до 250 кг. Однако по факту данные агрегаты могут перевозить и больший вес.

Ремонт редуктора и других важных рабочих узлов мотоблока Нева

Редуктор мотокультиватора — это деталь, необходимая для передачи вращения крутящего момента к колесам и навесному оборудованию.

Эксплуатация и обслуживание Нева-МБ-2

Чтобы в работе минитракторов МБ-1 и МБ-2К не возникало сбоев, следует соблюдать все рекомендации по эксплуатации и обслуживанию техники, прописанные в инструкции:

1. Необходимо произвести настройку двигателя. Для этого потребуется изучить устройство данной детали, правильно подобрать масляную жидкость для обслуживания мотора, свечи зажигания и горючее.
2. Настроить и отрегулировать редуктор и трансмиссию. Исправность данных деталей нужно проверять каждый день перед началом работ.
3. Устанавливать дополнительное оборудование только в соответствии с руководством пользователя.
4. Соблюдать график проведения технического обслуживания (пункты 1 и 2) и сезонного обслуживания (перед летним и зимним периодами).

Замена масла в двигателе

Порядок проведения процедуры по замене масла в моторе:

1. Установить транспортное средство на ровной поверхности.
2. Дать двигателю остыть. Это поможет измерить уровень залитого масла.
3. Провести очистку области вокруг пробки-щупа, которая находится на левой боковой части двигателя.
4. Залить масляную жидкость до максимальной отметки (рекомендуемое масло — ТАД-17И, ТАП-15В).
5. Чтобы определить уровень, до которого была залита топливная жидкость, нужно воспользоваться мерными щупами. Для этого потребуется взять сухую пробку-щуп и вставить ее в разъем для заливки масла. По оставшемуся следу можно определить, до какого уровня была залита жидкость.
6. При избытке масляной жидкости начинается течь, которая может привести к неполадкам в работе мотоблока.

Первый пуск и обкатка

Обкатка необходима для того, чтобы все детали могли притереться. Проработав небольшой промежуток времени при минимальном уровне нагрузки, в дальнейшем мотоблок будет реже выходить из строя.

1. Процесс обкатки должен быть не меньше указанного в инструкции по эксплуатации времени.
2. Нагрузки должны быть небольшими. Например, если в технических характеристиках указано, что максимальная глубина обработки почвы составляет 50 см, то во время первого запуска и обкатки рекомендуется ограничиться 30 см.
3. Перед обкаткой необходимо залить масло в двигатель.

1. Заправить топливный бак.
2. Запустить агрегат на средних оборотах.
3. В течение 60 минут необходимо проверить работу всех передач.
4. Выполнить небольшой объем работ по культивированию, вспахиванию грунта и транспортировке малогабаритных грузов.

Компактный аналог мини-трактора

Агрегат, помимо сельскохозяйственных операций по вспашке, культивации, нарезке борозд, копке корнеплодов, окучивании, поливу справляется с косьбой, уборкой снега, подметанием щёткой, транспортировкой.

Достоинства мотоблока «Нева МБ-2»:

• На отечественном рынке — более 30 лет.
• Двигатель Subaru EX21 – 5,5 кВт.
• Глубина обработки почвы – 0,3 м.
• Фронтальный охват – 0,85–1,2 м.

Практика показывает, что половина случаев отказов и поломок связаны не с естественным износом, а с неправильной настройкой, регулировкой, обкаткой и обслуживанием двигателя и редуктора.

Полезные советы

У коробки передач есть 5 позиций. Когда пользователь нажимает на рычаг КПП, вилка выводит муфту из положения зацепления. Когда пользователь бросает рукоятку, она возвращается в первоначальное положение.

Для того чтобы данный механизм функционировал исправно, необходимо не делать резких движений и вовремя очищать все детали от загрязнений.

Редуктор ответственен за передачу вращательного момента от двигателя к колесам и дополнительному оборудованию. Для того чтобы избежать сбоев во время работы, нужно вовремя проводить техническое обслуживание мотора.

Для смазывания подшипников в корпусе рекомендуется выбирать Циатим-201, а промывать их бензином марки А-92 или А-95.

С какими неисправностями мотоблока Нева вы чаще всего сталкиваетесь? Удается ли проводить ремонт самостоятельно?

Назначение

Возможности регулирования скорости вращения вала двигателя внутреннего сгорания ограничены доступными рабочими режимами, поэтому в моторной технике (от мотоблоков до автомобилей) традиционно применяются устройства, позволяющие изменить скорость вращения, передаваемую от двигателя к тем или иным конструктивным элементам.

Если в автомобилях с этой целью применяется коробка передач, то на мотоблоках «Нева» традиционно устанавливаются редукторы, позволяющие управлять скоростью вращения, вращающим моментом и направлением движения. Именно к этому элементу подключаются и колеса устройства, и различное навесное оборудование, требующее подключения к двигателю (например, фрезы культиватора, лезвия косилки, метлы и так далее).

Технические характеристики

• глубина обработки почвы – до 200 мм;
• ширина захвата – 127 см при использовании 6 фрез, 86 см при использовании 4 фрез;
• радиус поворота – 110 см;
• диаметр фрезы – 36 см;
• усилие тяги на горизонтальной поверхности при максимальной массе – 170 н (кГс);
• габариты: ДхШхВ, метр – 1.74 х 0.65 х 1.3;
• допустимые температуры окружающего воздуха – от -25°С до +35°С .

Данный агрегат может работать даже в зимнее время, необходимо только подобрать соответствующее масло.

Габариты мотоблока Нева МБ-2

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Наиболее простой и частой причиной поломки является разрыв или растяжение цепи, но устранить проблему может любой пользователь без обращения в сервисный центр.

Первый пуск и обкатка

Обкатка необходима для того, чтобы все детали могли притереться. Проработав небольшой промежуток времени при минимальном уровне нагрузки, в дальнейшем мотоблок будет реже выходить из строя.

Правила:

1. Процесс обкатки должен быть не меньше указанного в инструкции по эксплуатации времени.
2. Нагрузки должны быть небольшими. Например, если в технических характеристиках указано, что максимальная глубина обработки почвы составляет 50 см, то во время первого запуска и обкатки рекомендуется ограничиться 30 см.
3. Перед обкаткой необходимо залить масло в двигатель.

Порядок обкатки:

1. Заправить топливный бак.
2. Запустить агрегат на средних оборотах.
3. В течение 60 минут необходимо проверить работу всех передач.
4. Выполнить небольшой объем работ по культивированию, вспахиванию грунта и транспортировке малогабаритных грузов.

Как выбрать запчасти?

Особое внимание обратите на тип масла, которое вы собираетесь заливать в редуктор.

Для устройств, применяемых на мотоблоках «Нева», лучше всего подходят следующие марки трансмиссионного масла:

• ТЭП-15;
• ТМ-5;
• SAE90 API GI-2;
• SAE90 API GI-5.

О том, как поменять цепь редуктора мотоблока «Нева», смотрите в видео ниже.

Редуктор мотоблока «Нева МБ-2»: схема и устройство, предназначение и правила эксплуатации

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Надежность трансмиссии мотоблока «НЕВА»

17. РЕДУКТОР
Редуктор в мотоблоках «НЕВА» является механическим, шестеренчато-цепным, маслонаполненным. Корпус редуктора выполнен из алюминиевого сплава, отличается надежностью и не подвержен коррозии. Редуктор обеспечивает 2 передачи вперед и 1-назад. При перестановке приводного ремня в ручьях на ведущем и ведомом шкивах обеспечивается второй диапазон передач — 2 передачи вперед и 1-назад, но в пониженном диапазоне. Таким образом, общей сложностью мотоблоки «НЕВА» классической сборки имеют 4 передние и 2 задние передачи.

18. ШКИВ СЦЕПЛЕНИЯ

Шкив сцепления представляет собой металлический ролик с шарикоподшипником. Шарикоподшипник обеспечивает легкое вращение ролика, тем самым способствуя стабильной работе всего механизма. Шкив сцепления имеет большой диаметр, благодаря чему скользящий по его ручью ремень в меньшей степени перегибается в натянутом положении, что значительно снижает вероятность разрыва ремня.

19. ВЕДУЩИЙ ШКИВ (ВАЛ ОТБОРА МОЩНОСТИ)

Алюминиевый ведущий шкив небольшого диаметра способен передать больший крутящий момент от двигателя, чем стальной шкив, тем самым увеличивая тягу мотоблока. Таким образом, агрегат с легкостью справляется с выполнением таких тяжелых работ, как вспашка, окучивание, выкапывание корнеплодов. Наличие на шкиве 2-х или 3-х ручьев (в зависимости от модели мотоблока) с разным диаметром позволяет изменять передаточное отношение ременной передачи перестановкой ремня на тот или иной ручей. Таким образом, можно вручную поменять диапазон передач с пониженного на повышенный и обратно.

20. КЛИНОВОЙ РЕМЕНЬ

Клиновой ремень без замены работает до 300 часов. Обеспечивает надежное сцепление. Иначе говоря, не скользит по шкиву во время включения рабочего режима. Отличается высоким КПД для ременной передачи. А это значит, что потери мощности и расход топлива у бензинового мотоблока «НЕВА» минимальны.

21. ШКИВ РЕДУКТОРА

Алюминиевый ведомый шкив большого диаметра передает больший крутящий момент от двигателя, тем самым увеличивая тягу мотоблока. Таким образом, агрегат с легкостью справляется с выполнением таких тяжелых работ, как вспашка, окучивание, выкапывание корнеплодов. Наличие на шкиве двух ручьев с разным диаметром позволяет изменять передаточное отношение ременной передачи перестановкой ремня на тот или иной ручей. Таким образом, можно вручную поменять диапазон передач с пониженного на повышенный и обратно.

Качество мотоблока «НЕВА» классической сборки проверено временем. Уже многие поколения пользователей оценили качество сборки мотоблока и надежность его конструкции. О том, почему у бензиновых мотоблоков «НЕВА» цена выше, чем у аналогов, читайте в этой статье. Купить продукцию нашего бренда можно у наших торговых представителей в регионах.

Разборка редуктора Нева мб- 2б

Как правильно разобрать редуктор у мотоблока Нева МБ-2Б чего то после 8летней эксплуатации запобрякивапо предположительно цепь можно ли подтянуть или сразу новую покупать для меня важно живу в деревне 200 километров от Перми.

Однозначно, сперва разобрать, почаще фотографируя этапы, продефектовать и только потом в Пермь. Вы говорите цепь, а их там если не ошибаюсь-две. Какая из них? Без разборки не угадаешь. Цепи не подтягиваются. Могут разрушиться втулки опорные. Раньше делали их из бронзы- теперь пластик. Тоже цепи ослабнут. В общем сперва разборка Тонкостей сейчас не помню но нет там ничего хитрого. Специнструмент не требуется.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой. Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться.

При отсутствии переключения передачи осматривается сухарь, который может быть разрушен. Иногда бывает срезана резьбовая часть ручки. Если пользователь стал замечать, что протечка масла наблюдается на вале переключения, то это не всегда является показателем поломки. Иногда просто в редукторе превышен допустимый уровень масла. Избыток необходимо просто слить.

Стоит помнить, что неправильный запуск и регулировка также могут приводить к появлению неисправностей во время работы редуктора, поэтому производитель советует тщательно изучить инструкцию перед тем, как начинать использовать технику.

Более сложные поломки должны устраняться только специалистами, поскольку неправильная разборка агрегата неопытным пользователем нередко приводит к появлению еще большей проблемы и необходимости дорогостоящего ремонта.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

• Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В.
• Проводить полную замену масла следует через установленные производителем мото-часы. В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов.
• Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются.
• Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит.
• Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Инструкция по эксплуатации

Перед использованием МБ его необходимо собрать и подготовить к работе

При получении культиватора обратите внимание на его силовой агрегат. На нем должна быть наклейка со значком безопасности

Последние модификации двигателя Лифан 8 л. с. Лифан имеют отличительные особенности, которые необходимо учесть при сборке МБ. Модификация мотоблока Лифан 900 мм – 1100 мм предполагает установку дополнительного оборудования для расширения вспахиваемой бороны.

При работе с мотокультиватором важно соблюдать следующую технику безопасности:

• Перед каждым запуском следует осмотреть движок.
• Остерегайтесь воспламеняющихся предметов при работе двигателя Лифан.
• Не подпускайте детей и животных к работающему МБ.
• Заправлять бак можно только при выключенном МБ.
• Не заводите мотор в закрытом помещении.

Начало работы без обкатки двигателя Лифан влечет за собой преждевременные поломки и выход техники из строя.

Обкатка мотоблока Лифан

Обкатка двигателя мотоблока Лифан позволяет подготовить мотокультиватор к полноценной работе при полной загрузке техники. Цель обкатки – это приработка и притирка всех элементов силового агрегата. Процесс обкатки двигателя Лифан производится следующим образом:

1. Перед запуском мотора проверьте уровень масла.
2. Заправьте топливный бак.
3. Запустите мотоблок на средних оборотах.
4. В течение часа нужно тестировать машину на всех передачах поочередно.
5. Произведите с помощью культиватора все действия (вспашка, культивация, перевозка груза) на средних оборотах и только на вспаханной ранее земле.
6. После обкатки замените масло и заправьте топливный бак.
7. МБ готов к работе на полную мощность.

Следует помнить, что процесс обкатки подробно описан в инструкции пользователя. Перед совершением любых действий, ознакомьтесь с руководством и действуйте в соответствии с описанием.

Дизельные двигатели

Большинство фермеров стараются рационально расходовать любые ресурсы, в том числе и топливо для мотоблоков. Дизельные двигатели считаются более экономным вариантом, чем бензиновые из-за менее быстрого расхода топлива.

Основными плюсами дизельного двигателя являются:

• высокий КПД (коэффициент полезного действия);
• длительный термин службы;
• экономный расход топлива;
• подходят для больших земельных участков;
• эффективнее работает на низких оборотах;
• имеет большее тягловое усилие.

Существует мнение, что детали дизельного двигателя изнашиваются меньше, чем у его «бензинового конкурента».

Важно! Чтобы удлинить срой службы дизельного мотоблока — необходимо время от времени запускать мотоблок на полную мощность, хотя бы на несколько часов, чтобы он годами не стоял без работы — это заметно увеличит срок службы дизельного двигателя.

По назначению

При возникновении необходимости замены смазывающих жидкостей каждая компания-производитель рекомендует заливать свою марку. Для сельскохозяйственных машин фирмы Honda используют всесезонные марки 10W-30 категории SF. Subaru в своих рекомендациях указывает для работы в умеренном климате 10W-30, в холодных регионах — 5W-30. Категория качества масла — SE.

Для изделий компании Lifan требуется летняя марка SAE-30, для зимних условий — SAE 10W-30. Условия по категории качества отсутствуют. В мотоблоки компании Калужский двигатель заливают всесезонный состав 10W-30 или 15W-30 качества SF или SH.

По составу

Кроме сезонных признаков, смазочные материалы делятся на типы по составу:

• минеральные;
• синтетические;
• полусинтетические.

При работе двигатель с воздушным охлаждением быстро нагревается. Моторное масло снижает его температуру. Не та категория вызывает в моторе поломку. Не рекомендуется использовать синтетическое масло в смеси с минеральным.

Востановление мотоблока МБ1

Всем добрый день! Я вроде как новенький в вашем форуме но решил поделится своей историей восстановления мотоблока Мб1 насколько мне известно. Вообще мотоблоку наверно лет 30 уже если не больше только при мне он в сарае пролежал в разобранном в виде лет 15, и все таки у меня дошли руки его собрать.Двигатель оригинальный восстанавливать до конца не стал в иду не возможности в моем городе найти на него хоть какое то навесное оборудование поэтому был куплен китайский Форза 6,5л.с. Также были полно

стью заменены все подшипники и сальники на мотоблоке переделано крепление под заднею скорость и т.д. Много фото нету так как был занят процессом сборки и не успел все покрасить но это я думаю летом исправлю так как уже пора было капать огороды))) Вообщем дальше фото.Кстати кому надо могу продать на запчасти старый двигатель.если не кому не нужен сдам на металлом)))(двигатель крутится компрессия есть дядька говорил что он даже был откапитален но так и не установлен на мотоблок)
