Автокран Галичанин 50 тонн КС-65713-1

Автокран Галичанин 50 тонн КС-65713-1: Технические особенности

Автокран Галичанин грузоподъемностью 50 тонн КС-65713-1 на базе автошасси КАМАЗ-65201 с успехом используется для проведения строительно-монтажных работ на рассредоточенных площадках, включая погрузку-разгрузку. Две оси задней тележки КАМАЗ-65201 ведущие, ошиновка двускатная, впереди две оси, шины односкатные управляемые, двигатель импортный Cammins. Максимальная скорость транспортная по шоссе не более 50км/ч.
Конструкция крановой установки имеет пару инновационных решений, связанных с нижней рамой и стреловым оборудованием. Для их производства использована высокопрочная сталь с мелкозернистой структурой типа WELDOX, позволяющей без трещин и лишних деформаций осуществлять гибку заготовок из листа. Телескопическая стрела имеет четыре секции с профилем овоид , который в последнее время всеми краностроителями повторяется как мантра. Именно овоид позволил создать стрелы, которые выдерживают очень большие нагрузки на изгиб и кручение и как следствие прекрасные грузовысотные характеристики на средних и дальних вылетах полностью выдвинутой стрелы.
Однако сама по себе стрела бесполезна, если не обеспечить достаточную устойчивость автомобильному крану. Устойчивость и опорный контур не разделимы. Конструкторам удалось спроектировать оригинальную конструкцию нижней опорной рамы, в которой интегрированы две поперечные задние направляющие с выдвигающимися опорными балками, а в передней части две поворотные опоры также с телескопическими балками. На концах опорных балок закреплены гидроцилиндры для вывешивания крана. Передняя опора складывается в направлении кабины, а задняя втягивается внутрь рамы.
Но к сожалению есть еще пара проблем, на которые следует обратить внимание. Это нагрузка на оси подкранового шасси, которая не должна превышать определенной величины. Для данной модели автокрана КС-65713-1 обеспечение грузоподъемности 50 тон и заявленных грузовысотных характеристик разработчикам пришлось применить два отдельно возимых противовеса, каждый массой 2000 кг. А это означает, что если без дополнительных противовесов кран может свободно ехать по любой дороге общего пользования без ограничений, но если требуется работа с грузами близкими к максимальным, КС-65713-1 автокран 50т должен каждый раз производить монтаж двух противовесов. Правда заводчане утверждают, что для этого не потребуются дополнительные грузоподъемные устройства. Не удобства компенсируются возможностью осуществлять крановые работы в зоне 360градусов.
На автокране КС-65713-1 Галичанин применен телескопический гусек, состоящий из двух секций, который возможно крепить на оголовке под углом 0 или 30 градусов к стреле. Длина удлинителя 9+6=15 метров. Возможно телескопирование груза массой до 6000кг. Допускается устанавливать автомобильный кран на сдвинутые опоры 6730х4630мм.

Технические характеристики автокрана Галичанин КС-65713-1

Базовое шасси КАМАЗ-65201 (8х4)
Двигатель (модель/мощность кВт) Cammins ISLe4 400-40 (287)
Грузоподъемность мах./вылет: 50т/3,2м
Грузовой момент, т/м 160
Масса, кг 36500 (без противовесов)
Габарит, мм 13900х2500х3980
Высота подъема, м (стрела/гусек) 34,5/50,4
Вылет, м (стрела/гусек) 32
Опорный контур полный (вдоль/поперек оси крана), мм 7200/7000

Поставка автокрана осуществляется в полной комплектации:

• Гусек 15 м,
• Вторая грузовая лебедка,
• Набор дополнительных противовесов 2 х 3 тонны

Основные параметры КС-65713-1

Грузоподъемность, т	50 тонн
Длина стрелы, м:	34,1 м
Шасси:	КамАЗ-65201
Колесная формула:	8х4

Технические характеристики КС-65713-1

Максимальный грузовой момент, т*м	160,0
Профиль стрелы	Овоид
Длина гуська, м	9,1
Максимальная высота подьема крюка, м
- с основной стрелой	34,5
- с основной стрелой и гуськом	50,4
Максимальная глубина опускания крюка, м	8,0
Масса груза, при которой допускается телескопирование стрелы, т	6,0
Номинальная скорость подъёма-опускания груза, м/с (м/мин)
- при кратности полиспаста 6	3,6
- при кратности полиспаста 1	7,2
Скорость посадки, м/с (м/мин)	0,15
Размер опорного контура вдоль х поперек оси шасси, м
- при выдвинутых балках выносных опор	7,2 х 7,0
- при втянутых балках выносных опор	6,73 х 4,63
Транспортная скорость, км/ч	до 40
Масса крана в транспортном положении, т	36,5
Двигатель базового автомобиля
- модель	КамАЗ-740
- мощность, л.с	360,0

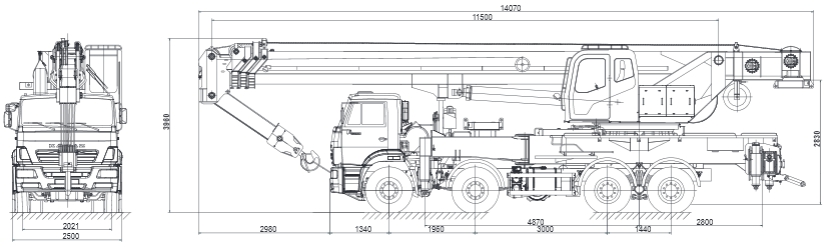

Габариты в транспортном положении, м (Д х Ш х В)	13,90 х 2,5 х 3,98
Температура эксплуатации, °C	от -40 до +40
