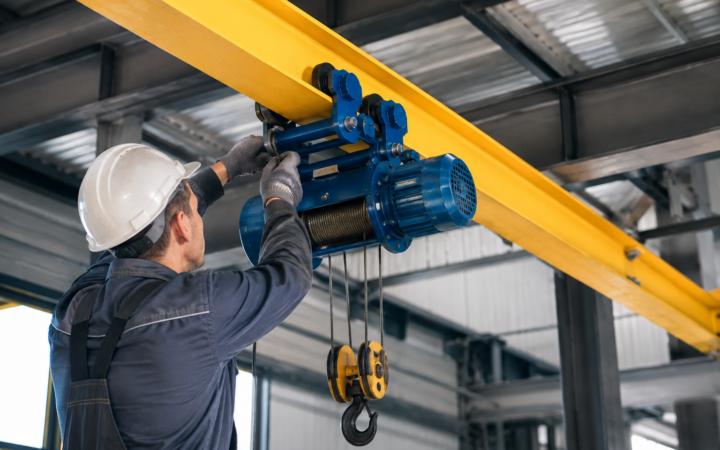

Монтаж тали: 5 критических ошибок, которые сокращают срок службы вдвое

Правильный монтаж тали напрямую определяет ее долговечность и безопасность эксплуатации. К сожалению, статистика сурова: большинство отказов оборудования в первые месяцы работы связаны именно с техническими ошибками установки, а не с заводским браком узлов.

Если вы хотите, чтобы грузоподъемное оборудование служило долго, а не вышло из строя в первые недели, важно контролировать каждый этап монтажа. Разберем пять главных ошибок, которые совершают монтажники, и определим четкий алгоритм правильных действий.

5 главных ошибок при установке оборудования

1. Перепутанные фазы питания

Нарушение порядка чередования фаз — классическая и крайне опасная ошибка электромонтажа. В результате кнопка «Вверх» на пульте начинает опускать груз, а кнопка «Вниз» — поднимать.

• В чем опасность: при неправильной фазировке полностью блокируется работа концевых выключателей и ограничителей подъема. Крюковая подвеска на полной скорости бьет в корпус тали, ломая тормозной механизм и разрывая канат.

• Решение: если при первом включении обнаружена перевернутая логика движения, немедленно отключите питание. Чтобы восстановить верную полярность, достаточно поменять местами любые две фазы на вводном кабеле.

2. Игнорирование зазоров и регулировки колесной базы

Несоответствие кареток размерам монорельса и перекосы ходовой части приводят к эффекту «грызения рельса», когда колеса тележки и балка стачивают друг друга. Недостаток свободного пространства вокруг самой тали приводит к повреждению корпуса.

• В чем опасность: если колесная база тележки не отрегулирована точно под ширину полки балки монорельса, таль движется рывками и заклинивает. Любой люфт вызывает неравномерное распределение веса и ускоренный износ подшипников. Удары корпуса о стены или перекрытия создают микротрещины в узлах. Мешает плавному ходу и слишком толстый слой краски на рабочей поверхности рельса, нанесенный до монтажа.

• Решение: для однобалочных моделей ширина полки двутавра должна быть строго на 4–5 мм меньше колесной базы тележки. Для двухбалочных модификаций критически важно соблюдать точное соотношение ширины канавки колеса и головки рельса. Обязательно выдерживайте нормативные технологические зазоры: минимум 10 см от верхней точки тали до перекрытий, не менее 6 см до боковых стен, минимум 2 метра от нижней части тали до пола и не менее 40 см до соседних устройств на пути.

3. Неправильная укладка каната или цепи

Ошибки при первичной намотке грузового элемента — прямой путь к аварии под нагрузкой. К этой же категории относится работа «на излом».

• В чем опасность: перехлест каната на барабане вызывает его моментальное перетирание. Осевое скручивание или работа тали под углом (диагональное натяжение) заставляет трос тереться о направляющие, критически снижая ресурс системы. Категорически запрещено использовать таль для подтаскивания грузов при наклонном положении троса.

Решение:

• • Канатная таль. Намотка каната на барабан канатных моделей должна производиться строго по заводским пазам, ровно и без перекрестов. Грузовой элемент обязан свисать абсолютно вертикально:

    • Выпустите канат на всю длину, расправьте.

    • Проверьте стальной канат на дефекты, перегибы, разрывы стальных нитей.

    • Аккуратно намотайте его обратно и закрепите надлежащим образом.

    • Проверьте наличие смазки, если надо дополнительно смажьте канат.

  • Цепная таль. Цепь должна укладываться в специальный контейнер (мешок) без узлов и перехлестов, а ее звенья не должны иметь осевого скручивания:

    • Выпустите цепь на всю длину.

    • Проверьте качество каждого звена на отсутствие явных деформаций.

    • Проверьте на перекруты. Если цепь перекручена - устраните.

    • Смажьте цепь смазкой предоставленной производителем.

4. Ошибки регулировки тормоза и экономия на смазке

Надежная фиксация груза в пространстве зависит от ювелирной настройки тормозного узла и правильного обслуживания редуктора.

• Тормоз может быть ослаблен или пережат на заводе при сборке. Обязательно проверьте работу тормоза при вводе в эксплуатацию. Если тормоз работает ненадлежащим образом - обратитесь в сервис производителя за инструкцией по настройке.

• Редуктор требует наличия масла. Для канатных талей, как правило, редуктор приходит сухой, и необходимо залить масло при пусконаладке. Для цепных талей масло уже залито на заводе и покупателю достаточно просто контролировать его уровень.

• ВАЖНО помнить, смешивать разные типы масла запрещено.

5. Отказ от финальных испытаний и протяжки крепежа

Монтаж нельзя считать завершенным сразу после затягивания последнего болта. Оборудование необходимо адаптировать к рабочим нагрузкам.

• В чем опасность: вибрация в начальный период эксплуатации неизбежно ослабляет метизы, вызывая смещение узлов и перекосы конструкции. Непроверенные ограничители грузоподъемности могут не сработать в критический момент.

• Решение: обязательно проводите финальное тестирование при вводе в эксплуатацию. Проверьте сбалансированность тока в фазах при подъеме номинального груза — он не должен превышать номинальный ток двигателя. Срабатывание ограничителя грузоподъемности тестируйте при перегрузке 110–125% от номинала. Через несколько часов работы под нагрузкой проведите повторную протяжку всех болтовых соединений. Проведите протяжку винтов крепления электрических компонентов в щите управления.

Чек-лист: пошаговый план ввода тали в эксплуатацию

Для гарантированной надежности пусконаладочных работ выполняйте операции в строго определенной последовательности:

1. Геометрическая выверка. Отрегулируйте ширину колесной базы ходовой тележки под монорельсовый путь с зазором 4–5 мм, проверьте технологические отступы от стен (от 6 см) и потолка (от 10 см).

2. Ревизия смазочных материалов. Проверьте уровень масла в редукторе, наличие смазки на канате или грузоподъемной цепи.

3. Электрическое подключение. Подключите кабель питания, проверьте правильность направления движения («Вверх»/«Вниз»). При инверсии фаз поменяйте местами два линейных провода на вводе. Настройте концевые выключатели крайних положений.

4. Проведите протяжку крепления проводов в щите Управления.

5. Запасовка грузового элемента. Уложите канат в пазы барабана без скручивания, исключив наклонное положение троса и возможность диагонального натяжения. Для цепных талей - проверьте цепь на перекруты.

6. Комплекс тестовых испытаний. Выполните холостой прогон каретки и механизма подъема по всей длине пути (контроль шумов и рывков):

   • проведите статические и динамические испытания под нагрузкой 10–25% для проверки четкости срабатывания тормоза;

   • проверьте ограничитель грузоподъемности при нагрузке 110–125%;

   • через 2–3 часа работы под нагрузкой выполните контрольную обтяжку всего резьбового крепежа.

Даже самый профессиональный монтаж не спасет технику, если базовые узлы не рассчитаны на реальные нагрузки цикла. Запас прочности ходовой части и тормозного механизма закладывается на этапе проектирования серии. Например, у тельферов Ocalift эти параметры прописаны в паспорте под конкретный режим ПВ, что и определяет, выдержит ли механизм регулярные испытания под нагрузкой 110–125% без ускоренного износа накладок.

На сайте https://ocalift.ru/ можно выбрать тали самостоятельно или обратиться за помощью к менеджеру. который подберет необходимое оборудование под ваши задачи.

После успешного запуска не забывайте о регулярном сервисе: своевременная смазка узлов, ежедневный осмотр грузового каната или грузовой цепи и ежегодное техническое освидетельствование по стандарту ISO 4309 защитят ваше производство от простоев.
