Кузов самосвала

Выпускался рассматриваемый грузовик Мытищинским машиностроительным комбинатом (сейчас ОАО ММЗ) на базе ЗИЛ-130. Множественные модификации шасси предполагали использование машин в различных отраслях. Во время серийного производства автомобили постоянно усовершенствовались и дорабатывались. Например, 555-й вариант имеет укороченную основу, что обуславливает его лучшую маневренность по сравнению с конкурентами. Выгрузка груза возможна только опрокидыванием рабочей платформы назад, агрегировать с прицепным устройством позволяет шасси ЗИЛ-130 Д1.

После семидесятого года специфический округленный кузов самосвала оснастили предохранительным козырьком, защищающим кабину водителя от попадания на нее загружаемого груза (модель 555Г).

Параметры технического плана

Ниже приведены основные характеристики автомобиля:

• Период выпуска – 1964-1975 г.
• Длина/ширина/высота – 5,47/2,42/2,51 м.
• Вместимость пассажиров – 3 человека вместе с водителем.
• Снаряженный/полный вес – 4,57/9,3 т.
• База – 3,3 м.
• Клиренс – 27 см.
• Порог скорости – 90 км/ч.
• Расход горючего (л/100 км) – 26.
• Силовой агрегат – карбюраторный четырехтактный мотор с 8 цилиндрами, расположен V-образно (объем – 6 л, мощность – 150 конских сил).
• Компрессия – 6,5.
• Шины – 260/508Р.

Кроме того, грузовик оснащается однодисковым сухим сцеплением, пятиступенчатой механической коробкой передач, двухдиапазонным рулевым механизмом с гидравлическим усилителем.

Технические характеристики автомобиля

Планируя более подробно ознакомиться с особенностями данной модификации, целесообразно рассмотреть её технические характеристики. Несмотря на то что грузовик был разработан на базе 130-ой модели, из-за укороченной рамы параметры транспортных средств существенно отличаются.

Среди них наиболее значимыми представляются:

• габариты (ДхШхВ) — 5,475х2,42х2,51 м;
• колесная база — 3300 мм;
• максимальная скорость — 90 км/ч;
• мощность двигателя — зависит от модификации, от 110 до 150 л.с;
• расход топлива, декларируемый производителем — 37 л/100 км.

В качестве силового агрегата используется четырехтактный двигатель, оснащенный 8 цилиндрами, который относится к V-образному типу. Его объем составляет 6 литров. Объем кузова, вес транспортного средства, грузоподъемность и другие показатели существенно зависят от конкретной модификации, в связи с чем с ними следует ознакомиться отдельно.

Грузоподъемность

Как было сказано ранее, модель неоднократно дорабатывали, в связи с чем менялись и её рабочие показатели. Для стандартных версий первых лет выпуска, максимальной нагрузкой было 4,5 тонны, однако впоследствии она была существенно увеличена для всех модификаций — до 5,25 тонн.

Объем кузова

Одним из основных преимуществ данного грузовика представляется внушительный объем кузова, позволяющий перевозить большие партии груза. У всех модификаций объем кузова равный — 3 м3, чего вполне достаточно для повсеместного использования в сельскохозяйственной и промышленной сфере.

Вес модели, как и прочие параметры, зависит от конкретной модификации. Для большинства из них, показатели снаряженной массы составляют 4,57 тонн, а полная может достигать 9,3 тонны. Следует отметить, что этот грузовик неплохо выдерживает перегрузки, ввиду чего его масса может быть существенно больше при избытке перевозимых грузов.

Параметры электрооборудования

Модели ЗИЛ-ММЗ-555 имеют явную отличительную особенность в сравнении с другими вариантами. У них имеются задние фары. Схема подключения у них однопроводная. Отрицательно заряженные клеммы источника тока подключаются к массе автомобиля.

Номинальный показатель напряжения в системе доходит до 12 В. В устройстве электрооборудования техники имеются провода с низким и высоким напряжением. При их повреждении требуется производить замену. Данные изделия не подлежат ремонту.

Если возникает короткое замыкание, то рекомендуется провести внешнее визуальное исследование цепи. При наличии неисправности, ее нужно быстро устранить. Чтобы проверить электрическое оборудование в автомобиле, необходимо использовать инструмент с контрольной лампой. Также требуется проверить состояние внешнего изоляционного покрытия проводов, возможно, что на нем имеются повреждения.

Силовая установка

Самосвал ЗИЛ-ММЗ 555 в штатном исполнении оборудуется восьмицилиндровым мотором с жидкостным охлаждением, который представляет собой переделанную версию двигателя, устанавливаемого на машины представительского класса ЗИЛ-111.

С середины семидесятых годов прошлого столетия стали монтировать агрегат 157Д, который был более экономичным. Это шестицилиндровый мотор мощностью 110 «лошадок», работающий на топливе АИ-72 и АИ-76.

На экспортных модификациях могли устанавливаться следующие силовые установки:

• Дизель «Перкинс» (Perkins 6.345), силой 140 «коней».
• Четырехцилиндровый вариант Valmet 411BS, работающий на дизельном топливе, выдающий 125 лошадиных сил.
• Версия Leyland 0.400 (топливо – солярка, мощность – 135 л. с).

Для работы в регионах с особо низкими температурами предусматривалась установка предпускового обогревающего устройства. После 1997 года появились модели на природном газе (ЗИЛ-138).

Гидравлика и рулевое управление

Грузовой автомобиль ЗИЛ-ММЗ 555, технические характеристики которого приведены выше, оборудовался гидравлической системой подъема кузова. Она состоит из резервуара для рабочей жидкости (вместимость – 17 литров), механического насоса (приводится в работу при помощи вала короба отбора мощности) и гидроцилиндра подъема. Узел отбора мощности агрегирует с задней передачей коробки переключения, обеспечивая трансформацию мощности порядка 4,5 лошадиных сил.

Для тех времен рулевое управление рассматриваемого автомобиля считалось модернизированным и принципиально новым. В этом блоке задействован гидроусилитель, парный насос лопастного типа, приводимый в действие при помощи ременной передачи от коленчатого вала.

Электрическая и тормозная система

ЗИЛ-ММЗ 555 имеет однопроводную электрическую систему, напряжением 12 вольт. В качестве аккумуляторной батареи используется элемент емкостью 90 А/ч (6СТ-90-ЭМ). Присутствует генератор переменного тока, обеспечивающий предельный показатель 60 Ампер. Моторы 157Д оснащались генератором постоянного тока типа Г-108-В.

Тормозной узел представляет собой барабанные элементы на всех колесах. Для срабатывания тормозов предусмотрена пневматическая система. Воздушная смесь помещена в специальный резервуар под давлением, которое нагнетается механическим компрессором. В действие он приводится посредством ременной передачи от шкива водной помпы. При двух тысячах оборотов в минуту производительность компрессора составляет 220 л/мин. Стояночный тормоз также барабанного типа, при срабатывании блокирует карданный вал.

Особенности двигателя

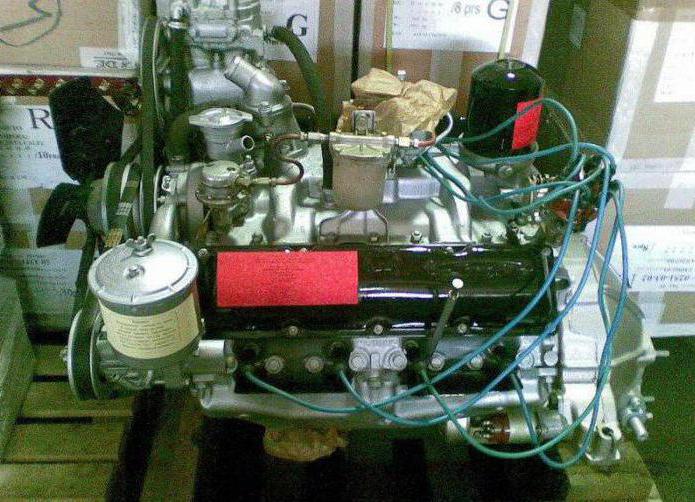

На автомобилях модели ЗИЛ-ММЗ-555 установлен бензиновый мотор, который состоит из 8-ми цилиндров. Силовой агрегат произведен в соответствии с международной экологической нормой Euro-0. К основным характеристикам данного устройства у грузовика относятся:

• Цилиндрические детали располагаются в V-образном положении, под прямым углом 90°.
• Минимальный показатель диаметра цилиндрических компонентов составляет 10 см.
• Рабочий объем силового агрегата составляет 6 литров.
• Максимальный показатель крутящего момента доходит до 401 Нм.
• Частота вращения коленчатого вала – 2600 об/мин.
• Общая масса двигателя составляет 640 килограмм.

Цилиндры в двигателе работают в таком порядке: 1-5-4-2-6-3-7-8. С правой стороны располагаются цилиндры под номерами – 1,2, 3, 4, а с левой – 5, 6, 7, 8.

Толкательная часть мотора выполнена из стального сплава, в его составе преобладает чугун. Выпускной клапан имеет алюминиевую основу, в нем имеется полость для подогрева рабочей жидкости. Она располагается между головками блока цилиндров. Выпускной клапан изготовлен из чугунного сплава, он находится по боковым зонам цилиндрического блока.

Технические характеристики ЗИЛ-ММ3-555

Завод-изготовитель:	Мытыщинский машиностроительный завод
Габаритные размеры: длина, мм ширина, мм высота, мм	5475 2420 2510
Число мест	3
Грузоподъемность, т	4.5
Масса в снаряженном состоянии, т	4.57
Колесная формула	4 х 2
Контрольный расход топлива автомобиля при 60 км/ч	26л/100км
Максимальная скорость, км/ч	90
Двигатель	ЗИЛ-130, карбюраторный, V-образный, четырехтактный, восьмицилиндровый, верхнеклапанный
Объем двигателя, л	6
Максимальная мощность, лс	150
Коробка передач	пятиступенчатая
Рулевой механизм	двухступенчатый: винт-гайка на циркулирующих шариках и рейка-зубчатый сектор; с гидроусилителем
Полный вес, т	9.3



Интерьер

Кабина на три места разместилась непосредственно за моторным отсеком. Водительское кресло регулируется по длине, высоте и углу наклона спинки. Рабочее место оснащено обогревателем, стеклоочистителями с парой щеток, приспособлением для обмыва стекла.

В крыше самосвала ЗИЛ-ММЗ 555 разработчики предусмотрели пару люков для вентиляции. Цельнометаллическая кабина оборудована оригинальной радиаторной решеткой. На то время комфорт для водителя в рассматриваемой машине считался очень достойным.

Посадка внутрь улучшилась, пространства стало больше чем на один метр, по сравнению с некоторыми предшественниками. На приборной доске органично расположены контрольные приборы и элементы управления. Стоит отметить и усиление безопасности водителя, наряду с улучшением условий работы. Благодаря гидравлическому усилителю руля, при разрыве передней камеры на колесе автомобиль стало проще удерживать на дороге.

Цены и аналоги

Выпуск самосвалов прекратился в 1987 г., но машины встречаются на вторичном рынке. Стоимость грузовика, находящегося в хорошем техническом состоянии, составляет около 200 тыс. рублей. Встречаются машины со стоимостью 50-70 тыс. рублей, не имеющие документов и государственной регистрации. Для коллекционеров выпускаются модели, выполненные в масштабе 1:43. Стоимость такого миниатюрного самосвала составляет 1-2 тыс. рублей. Прямым аналогом машины является грузовик ЗИЛ-ММЗ-4502 или его модернизированная версия ММЗ-4505.

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

• Perkins 6.345, дизельный мотор мощностью 140 л.с.
• Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
• Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

1 — цапфа корпуса гидроподъемника; 2 — корпус гидроподъемника; 3 — плунжер; 4 — гильза; 5 — масляный бак; 6 — фильтр; 7 — трубка высокого давления; 8 — предохранительный клапан фильтра; 9 — перепускная трубка; 10 — трубка низкого давления; 11 — рычаг переключения коробки отбора мощности и крана управления; 12 — тяга крана управления; 13 — буферная пружина тяги; 14 — плунжер-золотник крана управления; 15 — кран управления; 16 — предохранительный клапан; 17 — канал для перепуска масла припускании; 18 — впускной (обратный) клапан; 19 — шестеренчатый насос

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник) и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

ЗИЛ-ММЗ 555: технические характеристики

Грузовой автомобиль ЗИЛ-ММЗ 555 выпускался на базе 130-й модели. Самосвал преимущественно рассчитан для работы в аграрной сфере, однако может использоваться для транспортировки сыпучих грузов в строительстве и других промышленных сферах. Выпуск машины начался более пятидесяти лет назад, однако и сейчас можно встретить этот транспорт в эксплуатации. Автомобиль отличается надежностью, простотой конструкции, хорошей проходимостью и вместимостью. В данном материале рассмотрим его характеристики и особенности.

Характеристика гидравлической системы

Модель ЗИЛ-ММЗ-555 имеет в устройстве гидравлический опрокидывающийся механизм. В его основе имеются следующие элементы:

• насос;
• устройство распределительного вида;
• ограничительный элемент клапанов;
• гидравлический подъемник;
• емкость, которая используется для рабочей жидкости;
• трубопровод с высокими и низкими показателями давления;
• рычаг управления;
• компоненты для крепежа;
• вал для отбора мощностных показателей.

При переводе рукоятки управления в направлении назад наблюдается сцепление шестерен с промежуточным устройством с шестернями блока заднего хода трансмиссии. За счет этого происходит срабатывание включателя коробки передач.

Одновременно с этими процессами запускается работа насоса, из него выходит топливная жидкость, которая проходит по трубопроводу, проникает в распределительное устройство. Затем топливо поступает в подъемный элемент транспортного средства. Для подъема кузова применяется передний рычаг распределительного устройства, а для подъема кузова прицепа – задний.

Узел трансмиссии

Машина оборудована осью с задним приводом, сухим однодисковым сцеплением, пятиступенчатой коробкой передач с парой синхронизаторов. Узел имеет постоянную зацепку шестерней, кроме первой и задней скорости, что на то время было новинкой. КПП передает крутящий момент от силового агрегата на задний мост посредством карданного вала. Штатный вариант грузовика и длиннобазная версия оснащались двумя валами на промежуточной опоре, прикрепленной к раме.

Модель ЗИЛ-ММЗ 555 – самосвал с укороченной базой, оборудовался одним валом без промежуточной опоры. Механическая коробка переключения передач была создана в 1961 году, через шесть лет она была модифицирована (вместо игольчатого подшипника конструкторы установили сепаратор).

История появления модели

Производство автомобилей серии ЗИЛ на ОАО «Мытищинский машиностроительный завод» началось еще в 1953 году. Одной из наиболее популярных моделей стала ЗИЛ-554, которая сошла с конвейера в 1957 году. Данная модель разрабатывалась специально для сельского хозяйства. Она отличалась от своих предшественников стандартным размером рамы и возможностью выгрузки товаров с трех сторон.

За годы производства на рынок поступило большое количество модификаций, которые со временем дополнялись и улучшались.

В 1975 году ЗИЛ-554-ММЗ получил государственную награду «Знак качества».

Технические характеристики

Габариты ЗИЛ-ММЗ-555 и технические характеристики:

• длина — 5475 мм;
• ширина (по боковинам шин заднего моста) — 2420 мм;
• высота (до козырька кузова в опущенном состоянии) — 2510 мм;
• колесная база — 3300 мм;
• количество сторон разгрузки — 1;
• допустимый угол наклона платформы при разгрузке — 55°;
• вместимость кузова — 3 м³;
• нормативный расход топлива (с учетом подъема платформы) — 37 л на 100 пути;
• конструкционная скорость — 90 км/ч.

Помимо модели со стальным кузовом, существовал опытный вариант, оснащенный узлом из стеклопластика. Вместимость составляла 2,75 м³ при грузоподъемности 4700 кг. Малой партией был построен вариант самосвала с возможностью установки надставных бортов. Небольшими сериями производились машины на шасси ЗИЛ-138, оснащенном газобаллонным оборудованием. На самосвалах сохранялась возможность эксплуатации двигателя на бензине А-76.

Модернизация КПП

Со временем была выпущена рестайлинговая версия коробки передач. В ней отсутствовало стопорное кольцо, ручка переключения скоростей получила изолирующий резиновый уплотнитель, что позволило избежать попадания в блок воды при пересечении брода или во время ливней.

Специальная паста дала возможность конструкторам ОАО ММЗ защитить крышку люков, КПП, а также масляный картер и некоторые другие детали. Вентиляция внутри узла осуществляется при помощи специальной трубки, а сам картер изготовлен из высокопрочного чугуна, что существенно продлевает его рабочий ресурс. На фронтальной оси используются гидравлически амортизаторы, а сзади – телескопические аналоги.
