БелАЗ-7555: 7555В, 7555D, 7555Д, 7555Е, технические характеристики, руководство по эксплуатации, устройство и эксплуатация, ремонт, инструкция

Виды машин-ассенизаторов

Важно, чтобы вместимость цистерны машины соответствовала объему, который необходимо выкачать. Чем меньше автомобиль, тем дешевле выкачка

Минимальный объем цистерны ГАЗ составляет 2 м³. Компактная машина впишется в узкие проезды и ворота. Ее небольшой вес позволяет заезжать на тротуарную плитку. Может откачать объем примерно 1 бетонного кольца радиусом 1,5 м.

Наиболее распространен автомобиль ГАЗ с объемом резервуара 4 м³. Канализационный люк септика должен находиться от цистерны на расстоянии максимум 16 м.

Почти все марки ассенизационных машин укомплектованы шлангами длиной 10-15 м. Но нередко этого оказывается недостаточно. Поэтому хозяева оснащают свою технику дополнительными рукавами, средняя длина шланга составляет 20-25 м. Чем длиннее рукав, тем больше потери мощности. При расстоянии от выкачиваемой емкости до предполагаемого местоположения машины более 25 м необходим автомобиль с высокопроизводительным вакуумным насосом.

Важной характеристикой машины для откачки канализации является расход горючего. Практичны японские дизельные модели, которые во время откачки не расходуют топливо

Они оснащены удобными автоматически сворачивающимися шлангами. Цистерна такой машины отличается долговечностью, поскольку оцинкована изнутри.

Устройство

Основу конструкции БелАЗ 75131 составляет сварная рама из низколегированной стали. В местах наибольших нагрузок используются литосварные элементы. Кузов автомобиля имеет сварную ковшовую конструкцию и оборудован механизмом обогрева отработанными газами и защитным козырьком. Также присутствует система механического застопорения, камневыталкиватели и камнеотбойники. В начальной комплектации устанавливаются:

•  система отопления и кондиционирования;
•  система комбинированного пожаротушения, дополненная дистанционным включением;
•  система видеообзора;
•  сигнализация, оповещающая о приближении к высоковольтной линии;
•  система контроля загрузки;
•  система контроля давления в шинах.

БелАЗ 75131 – заднеприводный самосвал с 2 тяговыми электромоторами, воздействующими на ведущие колеса. Мотор и колесо фактически представлены одной конструкцией (неслучайно их называют электромотор-колесо). Задняя подвеска является зависимой с продольными рычагами с центральным шарниром. Передняя подвеска также зависимая с поворотными кулаками, закрепленными на передней балке посредством шкворней. В задней и передней подвеске присутствуют цилиндры-амортизаторы, но спереди они не взаимозаменяемые и отличаются по габаритам.

В сочетании с зависимым механизмом направляющего аппарата подвеска БелАЗ 75131 обеспечивает плавный ход и устойчивость на дороге. Используемая в конструкции кинематическая схема позволяет направлять усилие к ступицам колес сразу от первого и второго рядов редуктора, что сокращает нагрузки и увеличивает ресурс работы.

В автомобиле используется бесступенчатая электромеханическая трансмиссия, в состав которой входят электропривод переменно-постоянного тока, дополненный тяговым генератором, микропроцессорная система управления, редукторы связки электромотора и колеса (двухступенчатые с прямозубыми шестернями), элементы регулирования и приборы контроля. Конструкция трансмиссии исключает элементы и узлы, подвергающиеся механическому износу.

Гидравлическая система БелАЗ 75131 сочетает в себе гидросистемы рулевого управления, опрокидывающего механизма и тормозов. За счет этого удалось унифицировать гидропривод и уменьшить число узлов. Использование регулируемых насосов, оборудованных автоматами разгрузки, позволяет отказаться от радиаторов охлаждения. Эффективность работы гидросистемы впечатляет: опускание платформы выполняется за 18 секунд, поднятие – за 20 секунд.

На всех колес автомобиля установлены дисковые тормозные элементы с гидравлическим приводом. В системе присутствуют 2 раздельных контура и система авторегулировки величины зазора. Помимо традиционных тормозов, имеется вспомогательный электродинамический тормоз, где торможение выполняется системой «электромотор-колесо».

БелАЗ 75131 сделан в классическом для аналогичной техники форм-факторе, предусматривающем массивную головную часть, кабину с высокой посадкой, смещенную в левую часть, и объемный кузов.

Кабина БелАЗ 75131 оборудована каркасом безопасности и отвечает нормам стандарта ROPS, что позволяет использовать самосвал не только в России, но и в зарубежных странах. Двери открываются в обратную сторону. Водительское пневмо-подрессоренное кресло имеет несколько механизмов настройки и отличается высоким уровнем комфорта. Дополнительное кресло предельно простое с возможностью складывания. Рядом с сиденьем водителя находится столик, позволяющий принимать пищу. КПП в салоне отсутствует, но есть селектор выбора режима эксплуатации (реверсор). Также присутствует третья педаль, являющаяся электродинамическим тормозом. Рулевое управление – 2-контурное гидрообъемное.

Специальное оборудование и вспомогательные опции

Нормальная эксплуатация БелАз-7555 просто невозможна без наличия узкоспециализированных технических средств, среди которых:

• Система, обеспечивающая кондиционирование воздуха в кабине водителя.
• Система пожаротушения водительской кабины.
• Предпусковой подогрев двигателя.
• Централизованная и автоматизированная система смазки.
• Индикаторы, сигнализирующие о загрузке машины и количестве топлива.
• Датчики, осуществляющие беспрерывный мониторинг давления в колесах машины в режиме онлайн.
• Система диагностики, предоставляющая возможность очень быстро и четко определять причины возникновения каких-либо технических неисправностей.

Автобетоносмесители КамАЗ: технические характеристики, устройство, фото и видео

Автобетоносмеситель представлен в виде грузового автомобиля, который оснащен емкостью для транспортировки бетонной смеси. При движении такая емкость вращается, чтобы бетон не застывал. Существует множество различных моделей такой техники, но наибольшей популярностью вариация автомобильных бетоносмесителей, созданных на базе КамАЗа.

Автобетоносмесители, выполненные на базе КамАЗа, используются с целью транспортировки бетонной смеси от производителя на строительный объект. Посредством применения такой машины также производится перемещение раствора по всему периметру стройки. Благодаря постоянному вращению бетонная смесь внутри смесителя поддерживается в жидком состоянии. Автомобильная бетономешалка КамАЗ препятствует нарушению гомогенности раствора и не допускает потерю смеси при транспортировке, погрузке и выгрузке.

Устройство

Особенности конструкции автомобильной бетономешалки обусловлены необходимостью исключения попадания атмосферных осадков в готовую бетонную смесь. Сохранность и однородность бетона достигается за счет вращения барабана во время движения.

Барабан-смеситель установлен на шасси КамАЗ под углом 10 градусов. Внутри него установлены специальные спиральные лезвия. Когда они вращаются в противоположном направлении, то производится выгрузка бетонной смеси. Бетон вытекает из емкости по установленным желобам. Один из них установлен непосредственно в бетоносмесителе, а второй притягивается к машине на месте разгрузки. Для этих целей также могут использоваться специальные насосы.

Привод смесительного барабана может быть механическим и гидромеханическим. В первом случае отбор мощности производится от автономной силовой установки через систему механических передач. При использовании гидромеханического привода отбор мощности происходит через гидромеханическую передачу.

Модельный ряд

В модельной линейке представлены вариации машин, которые в качестве основы используют различные модели грузовиков КамАЗ. Этот момент во многом определяет эксплуатационный потенциал транспортного средства.

КамАЗ 581453

Трехосный бетоносмеситель имеет колесную формулу 6х4. Грузовик укомплектован гидромеханическим приводом и надежной силовой установкой немецкого производства. Планетарный редуктор при этом был изготовлен в Италии. Основные функциональные элементы, подверженные наибольшему износу, выполнены посредством использования высокопрочной стали. Данный момент обеспечивает общий максимальный срок эксплуатации машины. Модель предназначена для эксплуатации на протяжении всего года. Это становится возможным благодаря тому, что двигатель шасси подогревает жидкость в водобаке выхлопными газами.

Технические характеристики бетоносмесителя КамАЗ 581453:

Характеристики	Показатели
Общая масса, кг	27500
Грузоподъемность, кг	18900
Базовое шасси	КамАЗ 6520
Габариты, мм:
— длина	8600
— высота	2500
— ширина	3800
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	14
Высота загрузки барабана, мм	3800
Высота выгрузки, мм	2200-500
Продолжительность перемешивания, мин	20
Мощность двигателя, л.с.	320
Мощность двигателя, кВт	235

Важно  Обзор характеристик и возможностей многофункционального трактора Беларус 921 от МТЗ

КамАЗ 58147с

Данная модель предназначена для эксплуатации в температурном режиме от -20 до +40 градусов. Бетоносмесительная установка способна функционировать полностью в автономном режиме. Это становится возможным благодаря наличию индивидуальной силовой установки и бака. Управление топливным насосом высокого давления осуществляется при использовании гибкого троса.

Принцип работы ассенизатора ГАЗ 3307

Основные технические характеристики и ширина ассенизаторской машины допускает установку на шасси емкость или резервуары различного объёма. Учитывая то, что задача машины заключается не в простой откачке жидкости, а в заборе жидких бытовых отходов, которые имеют структуру, приближенную к суспензии, используют специальную конструкцию вакуумного насоса для откачки. Мощность вакуумного насоса создаёт достаточное разряжение внутри установленной емкости, что даже в эксклюзивных случаях удаётся откачать жидкость со сложными примесями и предметами, например, из пруда можно выкачать не только воду, но и тину, ракушки и даже мелкую речную рыбу.

В основе конструкции используется цельнометаллическая конструкция резервуара, который устанавливается на шасси машины.

В верхней части имеется встроенный вакуумный насос на горловине, к основной части которого подключается основная магистраль, предусмотренная в конструкции вакуумного насоса. Кроме этого в машине, в нижней части установлен четырёх-ходовой технологический кран, который предусмотрен для слива ЖБО в месте утилизации.

Цистерна выдерживает различное давление, стойкое химическое покрытие предотвращает от проявления возможной коррозии. Для безопасности передвижения по магистралям автодорога, ассенизаторская машина ГАЗ 3307 должна быть выкрашена в ярко-оранжевый цвет, или красный оттенок, а также оснащена звуковыми и цветовыми сигналами, позволяющие определить транспортное средство на трассе.

Технические параметры ассенизаторской машины ГАЗ 3307

Рассмотрим в качестве основной базы модель КО-503В2, которая является распространённой моделью для большинства потребителей.

«Важно!Технологическая коробка отбора мощности ГАЗ 3307 ассенизатор способна откачать вакуумным насосом ЖБО, общий максимальный вес которой может достигать 4100 кг.»

Модернизация популярной серии ассенизаторов

Современные модели ассенизаторской техники получили новый технический облик, и большие технические возможности, которые включают в себя:

• Увеличенный объем резервуара — до 4 м3.
• Оснащение импортными аналогами всасывающих рукавов.
• Монтаж обновлённым вариантом вакуумного насосного оборудования импортного производства.
• Новые варианты импортных аналоговых быстроразъёмных соединений, которые обеспечивают взаимодействие между всасывающими конструкциями рукавов, а также с цистерной.
• Для нового варианта вакуумного типового фильтра предусмотрена конструкция фильтрового элемента.

При достижении определённого уровня жидкости происходит срабатывание при помощи сигнально-звуковых устройств специального вида.

Техническое оборудование для шасси ассенизатора ГАЗ 3307

Согласно техническому паспорту, ассенизаторские машины оснащаются основными и вспомогательными узлами управления, которые представлены следующими позициями:

• Резервуар-цистерна с объёмом до 4 м3.
• Универсальное сигнально-предохранительное устройство.
• Встраиваемый специальный лючок приёмного типа.
• Всасываемый шланг специального типа исполнения.
• Краны взаимодействия и управления с трубопроводом.
• Технологические площадки для управления резервуаром.
• Дополнительные варианты навесного и электрического оборудования.

Силовой агрегат, предусмотренный в машине, отвечает высоким мировым требованиям по экологическому стандарту Евро 3. Благодаря прекрасным ходовым и манёвренным характеристикам, машина отлична маневрирует на сложных трассах, а также в пределах сельской местностью. Дополнительно автомобиль оснащается баком, предназначенный для заполнения чистой воды, объем бака – 20 литров.

Дополнительные возможности ассенизаторской техники

Оператор ассенизаторской машины может управлять функционалами спецтехники при помощи пульта дистанционного управления. Наличие сигнальных систем предупреждает оператора о том, что в резервуаре емкости произошло перенасыщение отходами ЖБО. Опорожнение отходов осуществляется как самотёком, так и при помощи вакуумного насоса.

Утилизация жидких отходов производится на специальных площадках, которые разрешены местным департаментом ЖКХ, а также положения экологической полиции вашего города. При вывозе ЖБО необходимо строго соблюдать требования экологических и санитарных норм, как для транспортировки, так и для утилизации отходов на специальных площадках.

Гидросистема

Кузов грузовика опрокидывается благодаря гидравлическому приводу. Главными рабочими элементами гидрооборудования, которое отвечает за опрокидывание, являются:

• Масляные шестереночные насосы.
• Гидроцилиндры.

В целом же гидросистема самосвала имеет такие параметры:

• Время подъема до верхней точки рабочей платформы – 15 секунд.
• Время опускания платформы – 14 секунд.
• Максимальный показатель рабочего давления – 17 МПа.
• Предельная производительность – 342 дм.куб/мин.

Руководство по эксплуатации БЕЛАЗ-7555

Чтобы не допускать поломок оборудования, а также для достижения наибольшей производительности при работе необходимо изучить руководство по эксплуатации БЕЛАЗ-7555 (и его модификаций).

Размеры

Характеристика БелАза-7555 будет неполной, если не указать его массу и габариты:

• Длина машины от края переднего бампера до конца погрузочной платформы - 8890 мм.
• Ширина самосвала (измеряется от краев протекторов между правым и левым колесом) - 4740 мм.
• Высота грузовика от до верхней точки водительской кабины - 4560 мм.

Такие колоссальные габариты объясняются внушительной грузоподъёмностью самосвала, которая может достигать 60 тонн (машина модификации Е).

Что касается модификации D, то ее длина составляет 8890 мм, ширина 5080 мм, а высота 4630 мм.

Грузовики класса B и F обладают сухой эксплуатационной массой (без груза и ёмкостей топлива) 40500 килограмм. Самая большая модификация - Е, которая весит порядка 44100 кг.

Силовая передача

Вращение вала дизеля через редуктор трехвального исполнения, гидротрансформатор, гидромеханическую КПП, карданную передачу передается на задний мост.

Конструкторы выбрали схему гидротрансформатора в одну ступень с парой изготовленных из алюминия реакторных колес, которая обеспечивает коэффициент трансформирования, равный 3,5.

КПП на три режима, набор шестерен смонтирован на двух валах, переключение передач фрикционным механизмом с приводом от гидравлики. Управление коробкой осуществляется через золотниковое устройство, открывающее и перекрывающее давление масла на исполнительные устройства фрикционов.

Использование механогидравлической схемы силовой передачи позволило снизить динамические нагрузки на ее элементы, существенно увеличить параметры надежности и долговечности механизма.

Ремонт

Руководство по ремонту БелАЗа:

1. Если в системе отсутствует давление масляной жидкости гидравлической линии, значит, необходимо провести внешний осмотр датчика на наличие повреждений и дефектов, долить масло в систему до требуемой отметки, осмотреть и при необходимости заменить насосный элемент.
2. Низкий уровень давления может быть связан с неисправностью манометра, засорением фильтрующих деталей маслозаборного механизма, заклиниванием толкателя. В этом случае рекомендуется осмотреть все эти механизмы на износ, при обнаружении неисправностей заменить их на новые.
3. При резко возросшем уровне давления масляной жидкости следует разобрать коробку передач и заменить вышедшие из строя элементы и уплотнительные кольца.
4. Если не включается ступень коробки передач, нужно заменить вставку, устранить обрыв цепи, заменить пульт управления.
5. Если транспорт продолжает двигаться даже при нахождении рычага в нейтральном положении, необходимо убедиться в исправности электрического магнита, разобрать узел и промыть все детали, заменить фрикцион и проверить уровень давления масла в системе.

БелАЗ-75131 технические характеристики

Данная модель самосвала имеет грузоподъёмность до 136 тонн. На основании личного заказа авто может иметь в своей комплектации централизованную смазочную систему, кондиционер, автоматическую систему тушения пожара и взвешивающее устройство.

Цифровые показатели БелАЗ-75131

Другие численные характеристики:

1. Длина кузова — 11,5 м.
2. Ширина кузова — 6,4 м.
3. Высота кузова — 5,9 м.
4. Вес авто в снаряжённом состоянии — 107100 кг.
5. Полный вес авто — 243100 кг.
6. Грузоподъёмность авто — 130 тонн (при наличии диагональных шин) либо 136 тонн (при наличии радиальных шин).
7. Ёмкость кузова составляет 104 куб. м.
8. Максимальная высота загрузки — 4,8 м.
9. Размер колёсной базы — 5,3 м.
10. Клиренс — 60 см.
11. Тяговой генератор имеет мощность 1000 кВт.
12. Тяговой электромотор имеет мощность 420/520/590 кВт.
13. Уровень давления внутри шин — 7 атм.

К особенностям этого авто относится также разделение нагрузки между колёсными осями в пропорции 33 на 67 (когда машина нагружена).

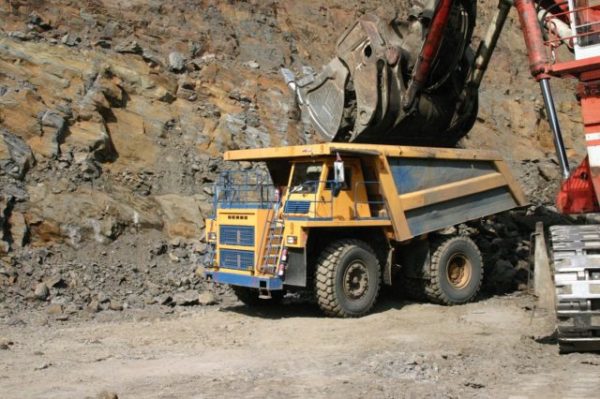

Ходовая и подвеска

Технические характеристики БелАЗа самосвала включают пневмогидравлическую подвеску, в составе которой имеются встроенные гидроамортизаторы. Для создания редуктора были использованы решения, исключающие воздействие эксплуатационных деформаций на функционирование таких узлов, как шестерни и подшипники.

Трансмиссия

Поскольку данное авто является родоначальником серии самосвалов для карьеров, оснащённых трансмиссиями электромеханического типа, то характеристики приводной системы оптимизирует алгоритм управления.

Важно  Лучшие представители модельного ряда бюджетных бензопил Карвер

Электромеханическая трансмиссия включает электрический привод, имеющий тяговой генератор, 2 тяговых электрических двигателя, редукторы электродвигателей-колёс, регулирующие аппараты, управляющую систему на основе микропроцессора и контрольные приборы. Редуктор двигатель-колеса 2-ступенчатый, имеет шестерни с прямыми зубами.

Кузов, рама, специальное оборудование

Рама этого авто является сварной, её материал — низколегированная сталь особой прочности, в местах максимальных нагрузок используются сварные элементы. Лонжероны продольного типа имеют коробчатое сечение и переменную высоту, их соединяют друг с другом специальные поперечины.

Кузов является стандартным для БелАЗа, сварным, относится к ковшовому типу, имеет козырёк для защиты и обогревательную систему, использующую отработанные газы мотора. Ещё кузов имеет устройство, осуществляющее механическое застопорение в приподнятой позиции, а также камне-отбойники и камне-выталкиватели.

Стандартный комплект подразумевает наличие таких систем:

• комбинированного тушения пожаров (имеет дистанционное включение, а также подсистему, местом расположения которой служит задний мост);
• смазочная централизованная;
• отопительная;
• кондиционирования;
• контролирующая загрузку и горючее;
• видеообзора;
• телеметрическая — контролирует уровень давления внутри шин;
• сигнализации — срабатывает в случае приближения к высоковольтным линиям;
• тормозного и рулевого управления.

Гидросистема

Является объединённым узлом для управления тормозами и опрокидывающим механизмом. Благодаря этому гидравлический привод стал унифицированным, а число его гидравлических узлов уменьшилось.

Использование насосов с регулировкой, имеющих автоматы разгрузки, позволяют уменьшить уровень потерь мощности приводом, а также обеспечивают требуемое охлаждение машинного масла вне зависимости от климатической зоны и особенностей природы. С помощью гидросистемы довольно оперативно поднимается и опускается грузовая платформа: двадцать секунд уходит на подъём кузова, восемнадцать — на опускание.

Кабина

Площадка, служащая местом размещения водительской кабины, на БелАЗе имеет название «палуба». Для попадания туда требуется довольно высоко залезть наверх с помощью лестницы, почти на 4 метра. Первый объект, бросающийся в глаза на палубе — особый шкаф управления, содержащий комплекс механизмов, посредством которых осуществляется управление трансмиссией электромеханического типа. «Башенка» впереди этого шкафа имеет вид верхушки бачка расширения. Позади неё расположены части гидросистемы.

У кабины имеется каркас безопасности, она целиком отвечает европейским требованиям относительно безопасности, предусмотренным стандартом ROPS. Последний является довольно сложным. Помимо наличия каркаса безопасности как обязательного условия, в нём содержатся и другие многочисленные требования. Компания БелАЗ выполняет их в полном объёме. Поэтому, кроме России, автомобили БелАЗ экспортируют во множество других стран.

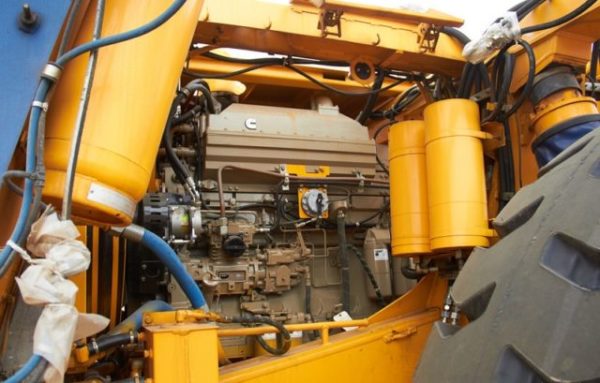

Двигатель

Дизельный двигатель китайского производства, от корпорации Камминз – с системой электронного управления и центральной крыльчаткой системы охлаждения.Это обеспечивает оптимальную удельную мощность, скорость самосвала на подъёмах, а также топливную экономичность.

Для облегчения запуска двигателя в условиях предельно низких температур карьерные самосвалы БелАЗ-7555В оборудуются предпусковыми подогревателями охлаждающей жидкости и дизтоплива для двигателя. Этоделает легче его запуск и гарантирует стабильно устойчивую работу в суровых климатических условиях Крайнего Севера, Сибири и Дальнего Востока.

Марка двигателя БелАЗ-7555В – Cummins KTTA 19-C. Это дизельный, четырёхтактный, с рядным расположением цилиндров, с непосредственным впрыском топлива, газотурбинным наддувом и охлаждением наддувочного воздуха мотор. Он имеет следующие технические параметры: суммарная масса – 1 975 кг; максимальная мощность – 522 кВт; рабочий объем камеры сгорания – 19 000 см3; суммарное количество рабочих цилиндров – 6 шт.; цилиндры расположены в ряд; имеется турбонаддув (двойной).

• Количество цилиндров – 6.
• Рабочий объём цилиндров – 18,9 литров.
• Номинальная мощность (при 2100 об/мин) –522 кВт, или 710 лошадиных сил.
• Максимальный крутящий момент (при 1400 об/мин) – 2731 Н.м.
• Диаметр цилиндра – 159 мм; ход поршня – 159 мм.
• Удельный расход топлива при номинальной мощности – 209 г/кВт ч.
• Минимальная устойчивая частота вращения коленчатого вала в режиме холостого хода – 750 об/мин.
• Максимальная частота вращения коленчатого вала в режиме холостого хода – 2325 об/мин.

Очистка воздуха для мотора производится трёхступенчатым фильтром с активными элементами сухого типа. Система смазки — смешанная, выполненная по принципу «мокрого кар­тера. Система охлаждения — жидкостная, с организацией принудительной циркуляции, и объединением с системой охлаждения гидромеханической трансмис­сией. Охлаждение масла гидромеханической трансмиссии производится водома­сляным теплообменником. Система пуска — электростартерная. Напряжение в системе электрооборудования составляет 24 Вольта.

технические характеристики, модификации, фото, видео, инструкция по эксплуатации

Карьерные самосвалы БелАЗ 7555 являются оборудованием, применяемым для транспортировки грузов с сыпучей консистенцией и горных масс. Они незаменимы в процессе строительства крупных и сложных промышленных объектов, а также при добыче полезных ископаемых. Благодаря своей конструкции, самосвал отлично показывает себя в сложных дорожных и климатических условиях. Что бы узнать, какие у БелАЗ 7555 технические характеристики, рекомендуем подробно ознакомится с публикацией.

Виды и модификации БелАЗ 7555

Карьерный самосвал БелАЗ 7555 выпускается в четырех модификациях, которые маркируются буквами: B, D, E, F. Они отличаются конструктивными особенностями, установленными двигателями и рабочими параметрами.

Максимальная грузоподъемность составляет 60 т, что является хорошим показателем. Стоит грамотно подбирать модификации грузовых машин, чтобы достичь следующих преимуществ:

• обширная область применения;
• срок эксплуатации;
• легкость обслуживания;
• приобретение качественных компонентов для проведения ремонта;
• приемлемая стоимость.

Дабы сделать правильный выбор, стоит ознакомиться с техническими характеристиками оборудования БелАЗ 7555, инструкция по эксплуатации также полезна.

Технические характеристики

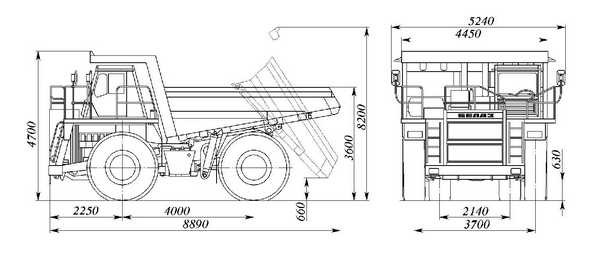

Рисунок 1 — Габариты БелАЗ 7555

С главными техническими характеристиками модификаций карьерных самосвалов ознакомьтесь в таблице.

Таблица 1 — Технические характеристики БелАЗов 7555 B, D, E, F

Модификации	БелАЗ 7555B и 7555D	БелАЗ 7555E и 7555F
Мотор	KTTA 19-C	QSK 19-C
Мощность, кВт	522	559
Трансмиссия	7556-1700004 ГМП (6+1)
Максимальная скорость, км/ч	55
Расход топлива, г/кВт*ч	211
Масса без и с дополнительным оборудованием, т	44/104
Грузоподъемность, т	55	60

Устройство и особенности

Техническая характеристика самосвала БелАЗ 7555 показывает, что техника обладает идеальными показателями. Устройство БелАЗа 7555 представляет сложный комплекс взаимодействующих между собой систем. Чтобы узнать их особенности, стоит подробно ознакомиться с отдельными компонентами, разобраться в схемах и просмотреть БелАЗа 7555 фото и видео.

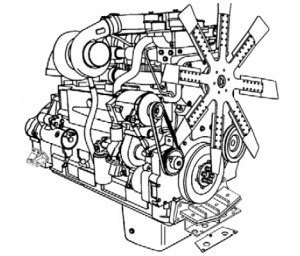

Двигатель

Для модификаций БелАЗ 7555E и БелАЗ 7555F применяется дизельный четырехтактный мотор QSK 19-C, который имеет V-образное расположение цилиндров.

Модели БелАЗ 7555B и БелАЗ 7555D снабжаются двигателем с размещенными в ряд цилиндрами. Они оборудуются газотурбинным наддувом, смешанной системой смазки, прямым впрыском топлива. У БелАЗ 7555 расход топлива при номинальной мощности составляет 226 г/кВт*ч.

Кабина

Оборудование имеет двухместную кабину с регулируемым водительским сидением и рулевой колонкой. Она отвечает современным требованиям по безопасности R0PS. Кабина надежно защищается от шума, вибраций и пыли.

Кузов

Карьерные самосвалы имеют кузов ковшового типа с наличие защитного козырька. Объем кузова БелАЗ 7555 составляет 28/37,3 м.куб. Устанавливается система безопасности F0PS.

Тормозная система

БелАЗ 7555 оборудуется рабочей, стояночной, запасной и вспомогательной тормозными системами. В первом случае применяется гидравлический привод, который разделяется для передней и задней оси. Для стояночной тормозной системы используется пружинный привод.

Рулевое управление

На технику устанавливается гидрообъемное рулевое управление.

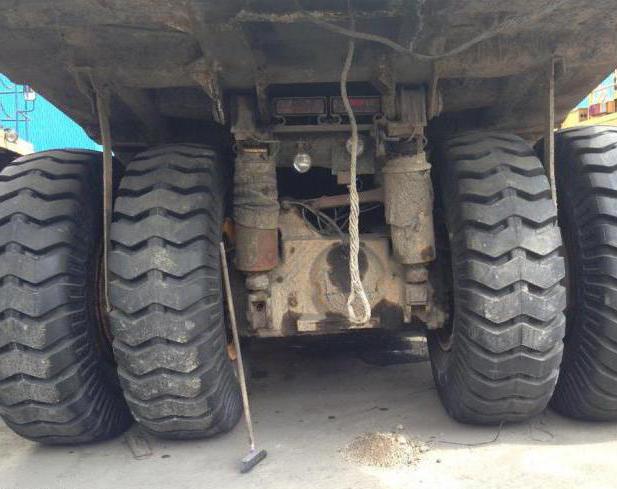

Ведомые диски БелАЗ 7555 (фото) — Передние.

Гидросистема БелАЗа 7555 отвечает требованиям стандарта ИСО 5010.

Гидромеханическая передача

ГМП БелАЗ 7555 выполняет функцию изменения тягового усилия ведущих колес самосвала в зависимости от дорожных условий. Наличие конструкции облегчает управление грузовиком с большим весом.

Изменение тягового усилия производиться на ведомые диски БелАЗ 7555, которые устанавливаются в передней или задней оси в зависимости от модели. Возможные неисправности ГМП БелАЗ 7555 состоят в поломке гидротрансформатора, коробки передач, узлов гидравлической конструкции и прочих компонентов.

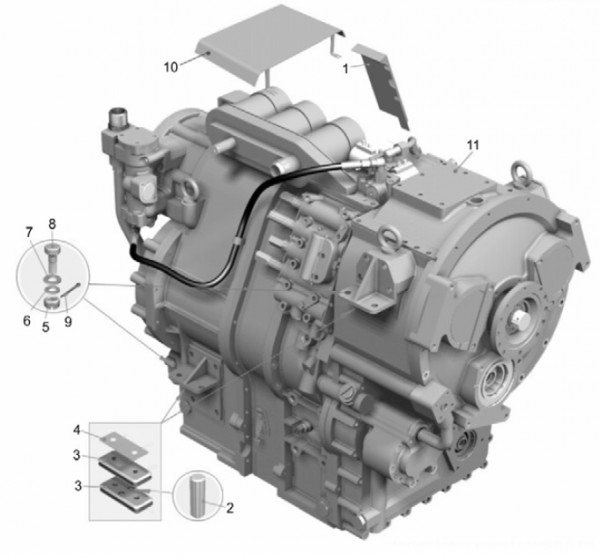

Рисунок 2 — Схема установки гидромеханической передачи

Таблица 2 — Пояснение к схеме установки гидромеханической передачи

Номер	Наименование деталей
1	Экран электромагнитов
2	Штифт 18х40
3	Амортизатор нижний
4	Прокладка регулировочная
5	Гайка М14-6Н
6	Шайба 14
7	Шайба 14
8	Болт 2М14х12
9	Шплинт 3,2х25
10	Кожух защитный
11	Передача гидромеханическая в сборе

Принцип работы электромагнитов

Принцип работы электромагнитов БелАЗ 7555 заключается во включении посредством пульта управления, после чего толкатели под воздействием электрического тока перемещают золотники газораспределителей.

Цены и аналоги

Стоимость аренды и покупки:

	A	B	D	E
Покупка, руб.	2 100 000	3 000 000	3 400 000	4 000 000
Аренда, руб./смена	16 000	20 000	22 000	27 000



Емкости

БелАз-7555 имеет несколько заправочных емкостей, что и понятно, учитывая его возможности.

• Бак для хранения топлива – 740 литров.
• Гидравлический бак – 230 литров.
• Объем смазочного материала, находящегося в заднем мосту – 108 литров.
• В каждом цилиндре первой подвески находится 15 л, в задней подвеске цилиндры содержат 15,8 литров.
• Система, обеспечивающая жидкостное охлаждение двигателя – 205 литров.

Показатель суммарного объема всех емкостей самосвала составляет практически 1,5 тонны.

Подвеска и ходовая часть

Самосвал БелАЗ-7555В оборудован подвеской пневмогидравлического типа со встроенным гидравлическим амортизатором. В сочетании с зависимой системой направляющего аппарата это обеспечивает высокую плавность хода, производительность, техническую скорость, устойчивость от боковых кренов, долговечность узлов самосвала и комфортные условия для работы водителя. Зависимая для передней оси и ведущего моста, подвеска снабжена продольными рычага­ми, центральными шарнирами и поперечными штангами.

По два пневмогидравлических цилиндра предусмотрено на каждую переднюю ось и задний мост (масло и азот). Ход поршня цилиндра составляет – переднего 300 мм; заднего – 270 мм. БелАЗ-7555В оснащён задним ведущим мостом, который состоит из следующих основных составных частей: коническая одноступенчатая передача; конический дифференциал с четырьмя сателлитами; планетарные передачи колёсного типа с цилиндрическими прямозубыми шестернями; карданная передача. Карданная передача состоит из карданных валов (открытого типа); подшипников (игольчатого типа); защитного ограждения; упругой муфты.

Два карданных вала открытого типа с шарнирами на игольчатых подшипниках, соединяют гидромеханическую передачу с двигателем и ведущим мостом. Между передним карданным валом и дизелем установлена упругая муфта. Предусмотрено защитное ограждение переднего карданного вала. Передаточные числа: главной передачи – 2,73; колёсной передачи – 7,62; общее ведущего моста – 20,8.

Передняя ось – не ведущая, управляемая, коробчатого сечения. Колёса – бездисковые, с бортовыми, замочными и посадочными кольцами. Шины на БелАЗ-7555В установлены бескамерные, пневматические, с специальным карьерным рисунком протектора. Их размер 24.00R35, обозначение «24.00-35 HC42/24.00R35»; номинальное внутреннее давление – 0,65 МПа. С данными шинами используется обод, имеющий размера 17.00-35/3.5.

Устройство

Конструкция БелАЗ 7540 мало отличается от других моделей Белорусского автозавода. В основе лежит сварная рама с продольными лонжеронами, имеющими коробчатое сечение и соединенными поперечинами. Передняя и задняя подвески автомобиля – пневмогидравлические зависимые. На каждой оси используются по 2 интегрированных гидроамортизатора.

В зависимости от модификации БелАЗ 7540 может оснащаться различными трансмиссиями:

• на большинстве моделей используется 5-ступенчатая гидромеханическая коробка передач с 3-вальным согласующим редуктором и одноступенчатым гидротрансформатором (5 передних и 2 задние скорости). Трансмиссия имеет электрогидравлический привод управления и гидродинамический тормоз-замедлитель.
• на версии БелАЗ 7540В и БелАЗ 7540Е устанавливается 3-ступенчатая гидромеханическая трансмиссия.

Карданная передача представлена 2 карданными валами, обеспечивающими соединение трансмиссии с агрегатом и ведущим мостом. Ведущий мост имеет механический дифференциальный тип и дополнен одноступенчатой главной передачей с передаточным числом 3,167.

Тормозная система подразделяется на:

•  рабочую подсистему (барабанные механизмы);
•  стояночную подсистему (колодочный механизм на ведущем валу главной передачи);
•  вспомогательную подсистему (гидродинамический тормоз-замедлитель в составе трансмиссии);
•  запасную подсистему (воздействие через рабочий контур основной системы и стояночный тормоз).

Внешность БелАЗ 7540 максимально практична. Вся лицевая область занята немного выступающим вперед капотом. Под ним находится мощный бампер с оптикой, по бокам – лестницы, посредством которых можно попасть в верхнюю часть автомобиля. Кабина находится ближе к левой части и оборудована одной дверью. Интерьер автомобиля такой же практичный: эргономично расположенные органы управления, максимально информативная приборная панель и просторный салон. Для удобства работы устанавливается подрессоренное водительское кресло с настройками. Также присутствует боковое пассажирское сиденье.

На БелАЗ 7540 устанавливается сварной металлический кузов (для версии БелАЗ 7540Е предлагается специальная углевозная платформа большего объема). Кузов дополнен элементами безопасности FOPS, устройством стопорения, выступающим козырьком для предотвращения попадания в кабину обломков породы и подогревом днища. Подъем кузова выполняется при помощи телескопических гидроцилиндров с 3 ступенями. Управление гидроцилиндрами происходит при помощи гидравлики с шестеренчатыми насосами.

Базовое оборудование БелАЗ 7540 включает:

•  систему пожаротушения;
•  регулируемую рулевую колонку;
•  систему централизованной смазки;
•  предпусковой подогреватель;
•  сигнализацию, оповещающую о близости высоковольтных линий;
•  отопитель кабины;
•  камнеотбойники и камневыталкиватели.

Опционально устанавливаются электроподогрев зеркал, кондиционер и второй отопитель.

Параметры моторов

KTTA 19-C сочетают в себе следующие показатели:

• Общий вес - 1975 килограмм.
• Предельная мощность - 522 кВт.
• Камера сгорания имеет рабочий объем 19 000 см. куб.
• Количество рабочих цилиндров - 6 штук.
• Расположение цилиндров - в ряд.
• В наличии двойной турбонаддув.

Стоит отметить, что объем потребляемого топлива весьма невелик, поскольку в машине применяется разработанная специалистами электронная автоматизированная система управления двигателем, с помощью которого, между прочим, самосвал способен преодолевать даже самые крутые подъемы и внушительные преграды на своем пути.

Теперь рассмотрим QSK 19-C. Его функциональные параметры таковы:

• Величина максимальной мощности - 560 кВт.
• Общая масса -2120 кг.
• Рабочие цилиндры (количество) - 6 штук.
• Расположение рабочих цилиндров - рядное.

Даже невзирая на то, что этот мотор имеет внушительную мощность, потребление топлива его весьма невелико, что также возможно объяснить его сбалансированной работой, контролируемой электронной системой.

При обеспечении надлежащего уровня технического обслуживания и ремонта двигатели БелАза способны прослужить очень длительный период времени даже в очень экстремальных условиях и тяжелых режимах работы. Особо стоит отметить: стоимость запасных деталей у этим двигателем относительно невелика.
