Cat D9R: технические характеристики бульдозера

Уникальные характеристики бульдозера «Катерпиллар»

Горнодобывающая промышленность, открытые карьеры, стройиндустрия, спасатели и пожарные оценили тяговое усилие и вместимость отвала спецтехники. Помощь рыхлителя машине требуется только на грунтах IV категории.

Энерговооружение, экономичность, износостойкость Caterpillar D9R продлили век тяжёлой спецтехники. Поздние модификации уступают ветерану в мощности. «Катерпиллер» D9R удерживает лидерство по продажам среди бульдозеров тяжёлого класса.

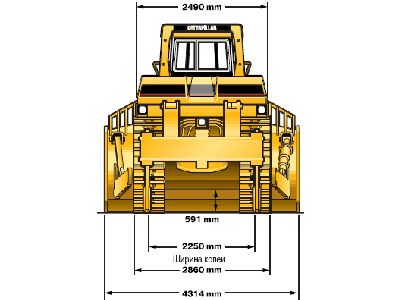

Размеры бульдозера Cat D9R

Характеристики Caterpillar D9R таковы:

Мощность силового агрегата 3408Е HEUI	354 кВт (474 л. с.)
Рабочий объём двигателя	18 л
Тяговое усилие	71,6 т
Расход горючего за смену	320 л
Масса снаряжённая	49 т
Наполнение отвала	16,5–13,5 м 3

Для развивающихся стран на бульдозер Cat D9R устанавливается дизель 3408С без электронной схемы впрыска топлива. Качество выхлопа и уровень шума не соответствуют евростандарту. Крутящий момент снижается на 40%. Двигатели оснащены системой турбонаддува, интеркулером для охлаждения подаваемой воздушной смеси.

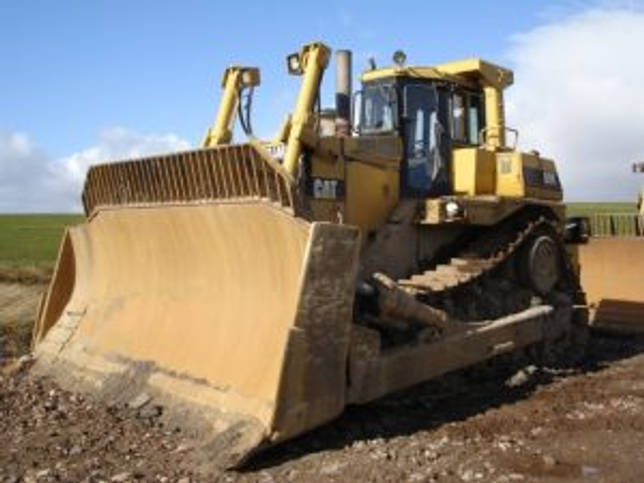

Cat D9R

Безаварийность бульдозера изначально обусловлена технической установкой на сокращение механических соединений. Работу дизеля контролирует электроника. Координация действий оператора и бортового компьютера защищает двигатель при перегрузках и неблагоприятных условиях.

КПД силовой передачи и величину крутящего момента увеличили за счёт разделения крутящего момента. Четверть подаётся на ведущий вал через приводной вал на планетарную передачу. 75% передаёт гидротрансформатор. Характеристики высокой производительности работы обеспечивает раздаточная коробка Caterpillar D9R.

Гидравлика «Катерпиллара»

Гидравлическая система Cat D9R регулируется автоматически, подстраивается под нагрузку на рабочие органы. Результат – эффективные характеристики функционирования спецтехники. Гидравлический контур обратного действия отвечает за распределение мощности пропорционально нагрузкам рабочих органов.

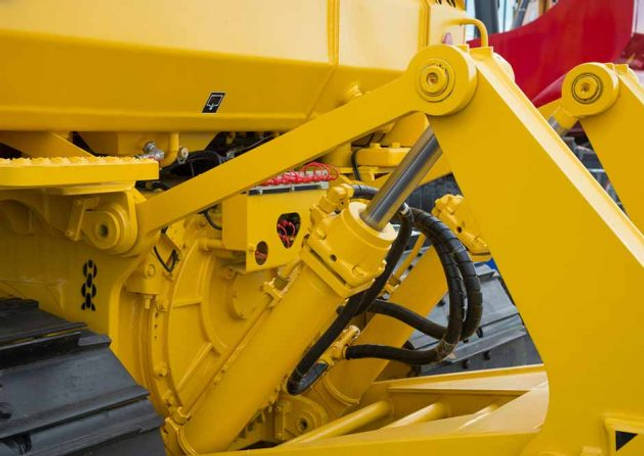

Гидроцилиндры Cat D9R

Ходовая часть

Бортовые редукторы бульдозера Caterpillar D9R подняты. Пришлось изменить конструкцию картера. Исключены ударные нагрузки благодаря упругости подвески. Ограничен контакт с грунтом ведущих звёздочек. Конусные уплотнения катков и направляющих колёс дополнены исключающими поперечный люфт торцовыми кольцами звеньев траков.

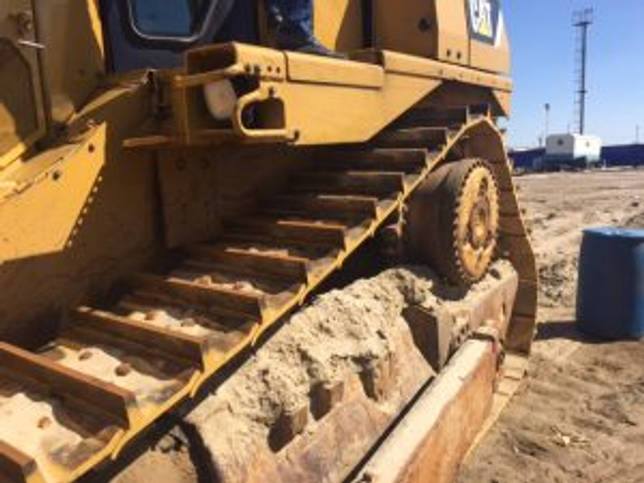

Ходовая часть Cat D9R

Опорный остов спецтехники рассчитан на предельные физические нагрузки. Установлены цельнокатаные лонжероны коробчатого сечения. Сварные конструкции заменили стальные отливки. Прямоугольный профиль рамы бульдозера имеет характеристики цельного замкнутого контура. Исключается тенденция скручивания и образования трещин сварных соединений.

Стабилизация пространственной устойчивости и управляемость спецтехникой решается благодаря массивности бульдозера. Из технических средств – благодаря шарнирному балансирному брусу, оси качания, наличию стабилизатора отвала, приближению его к корпусу бульдозера Cat D9R. Тележка и катки на трубчатых рамах сконструированы под снижение нагрузки на базу.

Трансмиссия — механического типа. Планетарная коробка перемены передач имеет 6 ступеней, по 3 скорости переднего и заднего хода. КПП конструктивно устроена блоками. Ремонт не требует высокой квалификации механиков. Наличие спиральных и косозубых передаточных шестерён снижает уровень шума.

Органы управления и контроля бульдозера Cat D9R

Система тотального контроля по основным параметрам текущего состояния бульдозера носит предупредительный характер. Индикация внутри кабины выдаёт информацию по характеристикам задействованных механизмов.

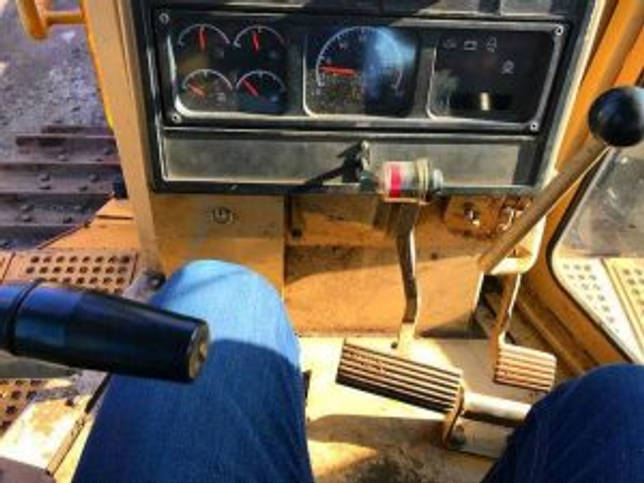

Рычаги управления бульдозера Caterpillar D9R

Управление бульдозером осуществляется рычагами. Они служат для возобновления движения и остановки гусеничных лент, выключения бортовых фрикционов для проведения маневрирования, поворотов. Такая система торможения характерна для гусеничной спецтехники.

Поставляются бульдозеры и с иным вариантом управления: дифференциальное управление торможением и пространственной ориентацией предусматривает постоянную подачу мощности на обе гусеницы.

Скоростной режим и направление движения задаются одной рукоятью. На практике одна рука машиниста постоянно свободна. Приложение физических усилий не требуется. Гидравлическая система Caterpillar D9R разделена. Пара гидронасосов нацелена на разные участки. Один – на управление, второй – обеспечение полусферического отвала и навесного оборудования.

Рабочее место оператора спецтехники

Тракторист бульдозера Caterpillar D9R находится в комфортных условиях: кабина на демпферах-нейтрализаторах изолирует вибрацию и шум механизмов. Эргономика коснулась органов управления, приборной панели, анатомического сидения с регулировками под рост.

Обеспечен круговой обзор. Этому служит скос капота, боковое панорамное остекление дверей, контроль обстановки сзади позволяет вести выемка топливного бака. Включение стеклоочистителей производится на элементе управления.

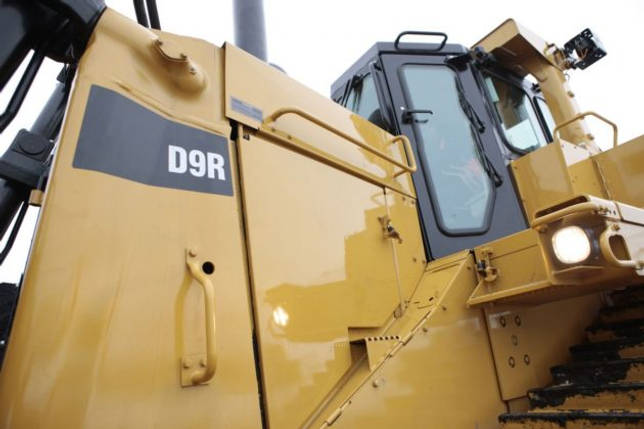

Кабина бульдозера Cat D9R

Обслуживание бульдозера Cat D9R

Уход за спецтехникой — занятие трудоёмкое. Единая точка смазки элементов конструкции, не связанных с работой двигателя – существенное облегчение в обслуживании Caterpillar D9R. Краны слива охладителя радиатора и масла гидросистемы расположены доступно, слив и замена безопасны, без неудобств.

Электрические разъёмы и контакты герметизированы. Жгуты проводов защищены, не загрязняются. Применяются быстросъёмные фитинги. Замена расходных деталей (как фильтр) и диагностика не отнимают времени. Ёмкость бака горючего Caterpillar D9R рассчитана на 3 смены. Переполнение исключается блокированием наполнения.

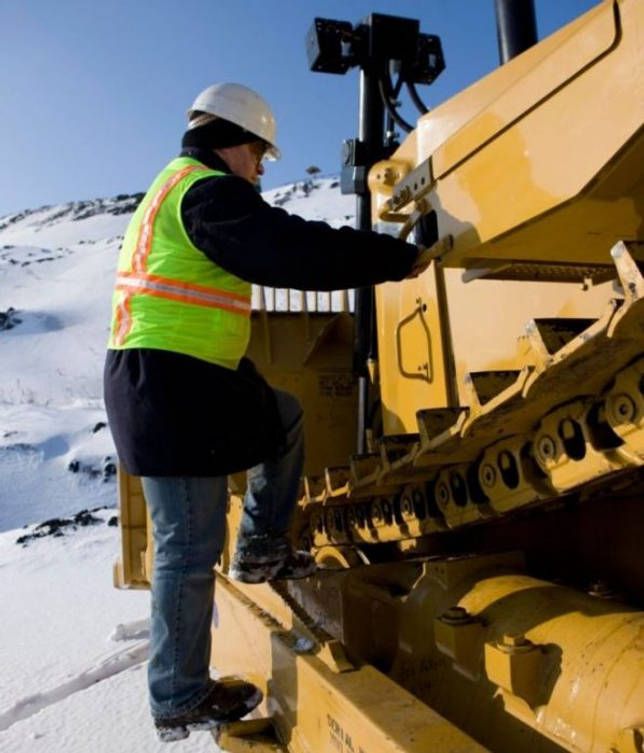

Обслуживание Cat D9R

Аналоги

К аналогам Caterpillar D9R можно отнести другой бульдозер-гигант — Komatsu D275A. Последний уступает ему по мощностным характеристикам, но стоит дешевле.

Цена нового и б/у

Купить бронированный Cat D9R можно только по специальному заказу. Стоимость будет зависеть от системы защиты и технических «пожеланий» заказчика. В зависимости от комплектации и навески новый Caterpillar D9R обойдется в 20-25 млн. рублей. Б/у – в 9-15 млн. рублей. Поэтому проще его арендовать. Час аренды обойдется не менее чем в 2-4 тыс. рублей.

В России бульдозер Caterpillar D9R практически не встречается, поэтому купить его крайне непросто. Во-первых, при покупке могут возникнуть проблемы с поиском комплектующих, во-вторых, доставка нового агрегата обойдется «в копейку», в-третьих, строительная и лесопромышленность не испытывают недостатка, пусть не в такой мощной, но эффективной спецтехнике. А закупать бронированные бульдозеры в военных целях, к счастью, нет необходимости.

Удобство эксплуатации и обслуживания

КПП бульдозера характеризуется простотой ухода, блочная конструкция гарантирует быструю замену элементов. При ремонте коробки передач нет необходимости приобретать комплект шестеренок и зубчатых колес. Благодаря высокой точности данных изделий они являются унифицированными и взаимозаменяемыми.

Прежде чем купить Caterpillar D9R, стоит ознакомиться с другими преимуществами машины. Это установка емкости для масла трансмиссии, не соединенной с баками бортового редуктора. Такая конструкция исключает загрязнение всех систем одновременно, дает возможность производить замену масла в каждой системе отдельно.

Фильтры навинчиваются на элементы топливной системы и самого двигателя. Это сокращает длительность простоев при замене этих компонентов. Практически все электрические разъемы выполнены герметичными, в виде разъемов жгутов, что сокращает их загрязнение и попадание влаги внутрь.

Краны для слива жидкости из гидравлического бака, радиатора и других комплектующих установлены так, чтобы обеспечить максимальное удобство и безопасность при замене жидкости.

За счет установки быстроразъемных фитингов возможно быстро и качественно произвести диагностику гидравлической системы. Большая емкость бака для горючего позволяет на протяжении смены обходиться без дозаправки. Топливный бак оснащен устройством отключения при превышении значением давления допустимого показателя, это исключает чрезмерное наполнение емкости.

Кабина оператора

Благодаря внушительным размерам Caterpillar D9R у разработчиков появилась возможность установки более комфортабельной и просторной кабины. В стандартную сборку входит установка систем безопасности, в том числе FOPS и ROPS. Для удобства и снижения усталости оператора уровень шума в салоне значительно уменьшен.

К преимуществам кабины относятся:

• вынесенные на руль элементы включения и отключения очистителя переднего окна, рычаги блокировки двери, панель приборов имеет мягкую обшивку;
• имеющиеся на передней панели разъем и преобразователь, крепления и отверстия для контейнеров и чашек, динамики и антенна;
• в базовой сборке бульдозер оснащается аптечкой;
• для поглощения шума и вибрации предусмотрена установка демпферов;
• комфортное кресло с возможностью регулировки, не сковывающее движений и снижающее усталость;
• отличная видимость из кабины благодаря устройству капота уникальной конструкции, бака для горючего с выемкой и узкой рамы заднего рабочего органа;
• пониженное положение заднего окна позволяет контролировать работу рыхлителя;
• для осмотра боковых зон предусмотрено остекление дверей.

Навесное оборудование

Технические характеристики бульдозера Cat D9R зависят также от рабочих органов, которые используются для выполнения определенного вида работ. Универсальность машины обусловлена большим количеством дополнительного оборудования, для замены которого не требуется много времени.

Бульдозерные отвалы характеризуются надежностью, жесткостью, наличием коробчатого профиля в раме конструкции, использованием стали высокой прочности при производстве отвалов. Это позволяет применять данные рабочие органы при любых условиях работы.

1. Отвал в форме сферы характеризуется повышенной вместительностью, используется для транспортировки громоздких грузов на большие дистанции.
2. Отвал в форме полусферы применяется при работе с очень плотными материалами, когда усилия рытья недостаточно.
3. Система наклона отвала отвечает за угол наклона фронтального рабочего органа.
4. Режущие кромки и угловые резцы производятся из стали высокой прочности. Используются при очень сложных условиях.
5. Отвалы специального назначения, применяемые при выполнении узкопрофильных работ повышенной сложности.

Можно купить Cat D9R с рыхлителями различных видов. Одностоечная модель используется при сложных условиях работ и значительной глубине рытья. Для установки данного рабочего органа и настройки параметров оператору не нужно покидать кабину. Многостоечная модель используется при легких режимах, гарантирует высокую продуктивность за счет установки 1-3 зубьев.

ОтвалыРыхлитель

Вместимость поворотного отвала	3.89 м3
Ширина поворотного отвала	4496.0 мм
Вместимость прямого отвала	5.89 м3
Ширина прямого отвала	4545.0 мм
Вместимость полусферического отвала	6.86 м3
Ширина полусферического отвала	3693.0 мм
Максимальное усилие заглубления	85.0 кН
Регулировка наклона, рыхлитель опущен — задний ход	10.0 град.
Регулировка наклона, рыхлитель опущен — передний ход	15.0 град.
Усилие отрыва	176.6 кН
Максимальное заглубление	748.0 мм
Общая ширина балки	2210.0 мм

Система CapSure используется для монтажа зуба на задний рабочий орган и включает агрегат для поддержки частей стойки, предназначенных для защиты. Это гарантирует сокращение продолжительности простоев при замене рабочего оборудования, простоту пользования и удобство оператора.

Задние противовесы устанавливаются при выполнении бульдозерных задач и необходимости сокращения сроков на их реализацию. Специалисты рекомендуют устанавливать их при отсутствии рыхлителя.

Обслуживание бульдозера Cat D9R

Ремонт и обслуживание машины упрощается его модульной конструкцией: полный демонтаж не понадобится (особенно это удобно, когда речь идет о системе охлаждения, состоящей из двух съемных модулей). Все, что понадобится – регулярный уход за точками смазки (примерно каждые 50 часов работы). Диагностика Caterpillar D9R производится благодаря подсоединяемому компьютеру программой «Электронный техник» (такую процедуру также стоит проводить регулярно). Электроника надежно защищена, поэтому проблемы с ней возникают крайне редко.

Стоимость

Данный бульдозер куда чаще предлагается для сдачи в аренду. Стоимость часа работ на Caterpillar D9R составляет 1500-3500 рублей. Приобрести технику можно за 20-25 миллионов рублей.

Модификации

Цена Caterpillar D9R намного выше, чем его прототипа – модели D9. Последняя претерпела значительные изменения, в ней были усовершенствованы все системы, оптимизированы комплектующие, налажена взаимосвязь между компонентами. В итоге была создана машина с высокой степенью защиты, увеличенным ресурсом и высокими рабочими параметрами.

После этого появилась еще одна модификация – бронированный трактор. Сначала за броней находился только отсек двигателя, гидросистема и кабина. Далее произошли еще некоторые изменения, и вес бульдозера увеличился до 65 т. Несмотря на это, техника отлично справляется с любыми поставленными задачами и имеет внушительную скорость движения. Данную модификацию можно купить только по спецзаказу.

Гидравлическая система

Отменные характеристики бульдозера Cat D9R достигаются, помимо прочего, благодаря установке качественной и надежной гидравлической системы. Она имеет возможность автоматической регулировки в зависимости от загруженности рабочих органов. В состав гидросистемы входит обратный гидравлический контур от основного оборудования к гидронасосу. Это гарантирует рациональное распределение мощности в зависимости от выбранного рабочего органа.

Гидросистема вмещает 77 л жидкости.

Ходовая часть

При разработке данной части машины специалисты Caterpillar задались целью улучшить балансировку машины и продлить службу отдельных элементов. Оптимальным решением стало высокое расположение ведущих звездочек. Также конструкция характеризуется упругой подвеской, которая помогает минимизировать воздействие ударных нагрузок.

Особенностью катков и направляющих колес является наличие 2-конусных уплотнений. А торцовые кольца, входящие в состав гусеничных звеньев, предотвращают боковой люфт и помогают добиться максимального прилегания уплотнений. По допзаказу можно также установить защитные ограждения направляющих колес.

Источник фото: cat.comФото Caterpillar D9R

Технические характеристики и габариты

Одной из технических характеристик Cat D9R является мощность силовой установки, которая составляет 474 лошадиные силы. Она обеспечивает силу тяги, равную 71,6 т. Данная машина потребляет порядка 40 л горючего за час работы (показатель зависит от режима работы), поэтому предусмотрена установка бака для дизеля объемом 908 л.

Грейдерный отвал вмещает 13,5 м3 рабочего материала, в качестве которого могут выступать грунты, строительные материалы и другие грузы. Предельная скорость перемещения машины составляет 14,7 км/ч при движении назад и 11,9 км/ч при движении вперед.

Также к характеристикам Caterpillar D9R стоит отнести габариты машины и рабочих органов. Техника характеризуется размерами 8,1 м х 4,5 м х 4 м. При этом фронтальный рабочий орган имеет ширину 4,31 м и высоту 1,93 м. Предельная глубина рытья составляет 1,42 м, а предельная высота погрузки – 1,01 м. Ширина колеи машины равна 2,25 м, клиренс – 0,51 м.

Двигатель

На Caterpillar D9R устанавливается дизельный агрегат модели 3408Е, имеющий мощность 474 л.с. (354 кВт). В купе с коробкой передач, переключаемой под нагрузкой, и делителем крутящего момента мотор обеспечивает эффективную и надежную работу техники в течение долгих лет.

Мотор 3408Е соответствует последним требованиям в области экологии, включая нормы JMOC, EPA и EU. функционально в бульдозер может быть установлен агрегат без функции HEUI (электронная система впрыска).
В 3408Е установлены охладитель наддувочного воздуха и турбонаддув. Они обеспечивают высокую мощность даже при некрупный частоте вращения и температуре газов. Снижение дымности выхлопа осуществляется за счет качественной синхронизации впрыска и электронной регулировки подачи топлива.

Блок цилиндров двигателя 3408Е отливают на мощностях Caterpillar, потому данный элемент отличается значительной прочностью. Повышенную надежность мотора обеспечивают некрупные число механических соединений и наличие электронной защиты агрегата при холодном пуске.

Отдельные модели Caterpillar D9R оснащаются системой HEUI. Уникальный топливный комплекс отслеживает сигналы, поступающие от разных датчиков и оператора, и делает работу мотора оптимальной. HEUI самостоятельно управляет давлением впрыска, за счет чего достигается полный контроль продолжительности и интенсивности впрыска топлива.

Кабина, органы управления

Система контроля текущего состояния бульдозера Caterpillar D9R, являющаяся разработкой специалистов компании, оснащена в том числе предупредительными индикаторами.

Кабина размещена на изолирующих опорах, это позволило снизить уровень вибрации и шума до 84 дБ (А). Эргономичные органы управления отличаются тем, что не требуют от оператора прилагать значительных усилий. Также для удобства машиниста установлено сиденье повышенной комфортности, оно является полностью регулируемым.

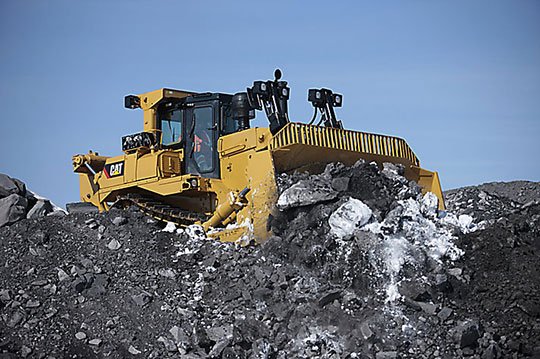

Источник фото: cat.comУровень вибрации и шума в кабине Caterpillar D9R снижен до 84 дБ

Бульдозер Caterpillar D9R имеет рычаги, использующиеся как для выключения бортовых фрикционов, так и для остановки гусеничных лент. Направление движения и скорость регулируются с помощью одной рукояти управления.

Для улучшения обзора, помимо скошенного капота, установлен топливный бак с углублением. Широкие дверные окна обеспечивают хорошую боковую видимость.

Система управления может быть выбрана: доступен или стандартный вариант с бортовыми фрикционами и тормозами, или дифференциальной системой управления поворотом и торможением. Во втором случае мощность непрерывно подается на обе гусеничные ленты.

Особенностью гидравлической системы бульдозера Caterpillar D9R является то, что один из двух насосов задействуется при поворотах, а второй ответственен за работу отвала и прочих навесок. Это позволяет обеспечивать необходимой мощностью все элементы.

Характеристики и преимущества бульдозерной техники

Инновационные технические характеристики бульдозера Caterpillar D9R обусловлены не только высокими параметрами надёжности, но и прочностью конструкции и высоким ресурсом эксплуатации.  Этого, по итогам долговременной эксплуатации зафиксированы низкие расходы на обслуживание и очень низкий режим расход топлива бульдозера Caterpillar D9R.

Спецтехника отлично справляется с любой поставленной задачей, эксплуатация допускается в любой агрессивной среде, при этом коррозионные характеристики не оказывают негативную тенденцию на  эксплуатационную часть машины. Эффективный и экономичный режим эксплуатации является дополнительным плюсом для тяжёлой спецтехники высокого тягового класса бульдозера Caterpillar D9R.В ряде модификаций машины вы увидите инновационные решения, где производится комплектация универсальным рыхлителем и вспомогательным грейдером сменного типа.

Технические условия эксплуатации машины

Бульдозер Катерпиллер Д9 признан самым популярным в своем тяговом классе, который указывает на высокие характеристики и параметры эксплуатации в любых сложных условиях.

В ниже приведённой таблице, вы можете ознакомиться с основными параметрами машины:

Технические характеристикиЗначение

Классификация мотора	3408Е HEUI
Параметры мощности	474 л.с. или 330 кВт
Мощность на маховике	4120 л. с. или 306 кВт
Масса машины	Экспл.-48784 кг Отгруз.- 36154 кг
Диаметр цилиндра	137 мм
Ходовой размер поршня	152 л
Общий рабочий объем	18 литров
Башмак	Для тяжелых работ, размер 610 мм (ширина), боковая часть(43 мм)
Дорожный просвет	510 мм
Ширина для колеи	2250 мм
Топливный бак	905 литров
Высота	4000 мм
Длина	8100 мм
Ширина	4500 мм
Скорость вперёд	14,7 кмчас
Скорость назад	11,7 кмчас
Емкость для грейдера	13,45 м3
Тяговое усилие двигателя	До 71,6 тонн
Глубина копания	До 610 мм

Устройство и особенности эксплуатации

В основе Cat D9R лежит прочный несущий остов, представленный усиленной рамой с цельнокатаными лонжеронами. Для увеличения прочности предусмотрено наличие литых стальных элементов. Уникальная конструкция картера позволяет устанавливать бортовые редукторы на значительной высоте, что уменьшает их загрязнение, риски механических повреждений и появления коррозии. Изготавливается рама из замкнутого профиля прямоугольного сечения.

Для оптимизации положения корпуса в пространстве используется балансирный брус шарнирного типа и ось качания. Отменная устойчивость также достигается за счет большой массы бульдозера и стабилизатора отвала, который исключает необходимость установки диагональных распорок.

Для плавного передвижения и увеличения тяги в бульдозере используется механизм полной подвески и приподнятых ведущих колес. Специальная конструкция тележки сокращает давление на основание на 15%. Катки устанавливаются на трубчатые рамы, что не позволяет им изгибаться или скручиваться. В местах повышенного напряжения присутствует дополнительное армирование.

Трансмиссия представлена 6-ступенчатой планетарной коробкой передач механического типа с равным количеством скоростей переднего и заднего хода. Главное достоинство КПП заключается в возможности распределения нагрузок между большим числом шестеренок. В заднем картере монтируются спиральные и косозубые конические передачи, за счет чего уменьшается уровень шума в салоне. Благодаря блочной конструкции КПП приобретать комплект зубчатых колес и шестеренок в случае ремонта не придется.

В состав трансмиссии входит делитель крутящего момента, разбивающий усилие в соотношении 3 к 1. Большая часть мощности поступает через гидравлическую систему, меньшая – через приводной клапан. Раздаточная коробка обеспечивает необходимую производительность при работе на ходу.

Надежная гидравлическая система Caterpillar D9R с возможностью автоматического регулирования с учетом нагрузки на оборудование позволяет максимально эффективно использовать функционал техники. За рациональное распределение мощности отвечает обратный гидравлический контур.

Бульдозер используется со следующим оборудованием:

• фронтальные бульдозерные отвалы: SU (полууниверсальный) и U (универсальный);
• брус-стабилизатор – используется для увеличения точности работы с грузами;
• землеройные агрегаты: одностоечные и многостоечные рыхлители с функцией регулировки заглубления из кабины.

Кабина Катерпиллер D9R выделяется внушительными размерами. В базовую комплектацию входят системы безопасности ROPS и FOPS.

Достоинства кабины:

• демпферы поглощают вибрацию и шум, позволяя работать с максимальным комфортом;
• низкое положение заднего окна увеличивает зону контроля работы рыхлителя;
• элементы включения и отключения очистителя и рычаги блокировки дверей размещены на руле;
• наличие аптечки в базовом исполнении;
• стекла дверей позволяют осматривать боковые зоны;
• наличие отверстий для контейнеров, преобразователей, антенны и динамиков в стандартной комплектации;
• удобное кресло с множеством настроек.

Режим работы Кат Д9Р устанавливает автоматически. Управление бульдозером максимально упрощено, основные операции водитель может выполнять одной рукой. Для поворота используется система торможения гусеницами или ручные элементы (руль и рычаги). Система контроля выполняет непрерывный анализ работы машины, обрабатывая данные с различных датчиков и позволяя своевременно выявить неполадки.

Катерпиллер D9R имеет следующие особенности эксплуатации и обслуживания:

• краны, позволяющие сливать жидкость из радиатора и гидравлического бака, расположены в максимально удобной для проведения данных операций точке;
• при длительной эксплуатации машина требует регулярных дозаправок. Полного бака хватает на 2-3 смены работы (не более 22 часов);
• быстросъемные фитинги обеспечивают ускоренное выполнение диагностики;
• управление машиной выполняется из кабины.

Варианты применения бульдозера Cat D9R

Мощность, проходимость и исключительная прочность позволяют использовать эту спецтехнику для выполнения задач любого объема и сложности. Бульдозер D9R от Caterpillar активно применяется в горной промышленности. Также он проявил себя надежным помощником в лесном хозяйстве, крупномасштабном строительстве, сельскохозяйственной деятельности и других сферах. Бульдозер можно использовать для следующих целей:

• перемещение, погрузка и выгрузка материалов;
• земляные работы с грунтами 1-3 категории;
• расчистка территорий под строительство;
• снос ограждений и сооружений;
• валка леса при тушении пожаров;
• уборка мусора и другие операции.
