Емкости для хранения бензина: виды, устройство, назначение

Технология производства

Изготовление деталей, входящих в конструкцию АТЗ и АЦ осуществляется на современном высокоточном оборудовании с ЧПУ, что позволяет достичь высокого качества выпускаемой нами продукции. Изготовление листовых деталей сложных геометрических форм выполняется на установке плазменной резки обеспечивающей высокую производительность с сохранением универсальности применяемых материалов, точности и высокого качества реза. Для резки тонкого листового материала на заготовки заданного размера применяются ножницы гильотинные. Их применение позволяет с отличным качеством, а главное, максимально быстро производить резание листовой стали, меди, алюминия, латуни, пластмассы. Для получения конечных деталей из раскроенных металлических заготовок путем гибки листового металла применяется пресс листогибочный. Выполнение кольцевых и продольных сварных швов обечаек производится на роботизированной сварочной колонне, позволяющей производить сварочные операции под любым углом в трехмерном пространстве, а также обеспечить качественный, равномерный по всей длине сварной шов. Остальные сварочные работы осуществляются на современных сварочных полуавтоматах.
Изготовление днищ осуществляется на современном станке для обрезки и фланжирования днищ. Холодная формовка металла осуществляется в соответствии с шаблоном, что обеспечивает высокое качество поверхности и геометрическую точность. Такая же технология используется при изготовлении волнорезов. Внутренние отсеки цистерн оснащаются волнорезами для обеспечения устойчивости автопоезда при движении. Для обеспечения эквивалентной прочности волнорезы вогнуты с глубиной прогиба от 200 мм. Также они оснащаются инспекционными люками-лазами диаметром 600 мм, расположенными в шахматном порядке для наиболее эффективного гашения волн, возникающих при движении автопоезда. В соответствии с требованиям стандартов и законодательных актов площадь перекрытия волнореза составляет не менее 70% от площади поперечного сечения цистерны.

Сколько тонн бензина в жд цистерне?

по емкости: грузоподъемность вагонов-цистерн варьируется от 22,9 т до 125 т. Объем ж/д цистерны колеблется от 25,2 м3 до 161,5 м3.

Комплектация насосными агрегатами

• электронасосный агрегат для сжиженного углеводородного газа Corken FD-150;
• насос с приводом от коробки отбора мощности Corken Z-2000 или Blackmer LGLD2.
• насос с приводом от коробки отбора мощности через гидрофицированную передачу Corken Z-2000.

Контроль качества

На всех этапах производства АТЗ УСТ осуществляется тщательный контроль качества. Сварные швы емкости проходят неразрушающий ультразвуковой контроль. Следующим этапом производится пневматическая опрессовка емкости — проверка механической целостности, также обеспечивающая проверку герметичности цистерны при повышении рабочего давления. Завершающим этапом контроля качества при производстве является проверка работоспособности насоса, герметичность запорной арматуры и трубопроводов, а также проверка работоспособности узла выдачи топлива.

Что собой представляют полуприцепы для нефтепродуктов

Это цистерны, которые с помощью специальных приспособлений и осей крепятся к седельному тягачу. Емкость цистерн в большинстве своем варьируется от 18 до 45 кубов. Полуприцепы-цистерны для перевозки нефтепродуктов могут быть снабжены оборудованием, облегчающим процесс загрузки топлива – к примеру, насосами.

Предназначение и преимущества

Полуприцеп для нефтепродуктов.
Полуприцепы данной категории специализируются на переправке топлива от нефтеперерабатывающих заводов к заправочным станциям и предприятиям, нуждающимся в топливе.

Транспортировать в цистернах можно не только бензин с нефтью, но и керосин, мазут, машинные масла и даже битум.

Специфика груза требует соблюдения правил безопасности: проблесковые маячки, искрогасители на выхлопных трубах, обязательное наличие песка и яркая окраска техники. Кроме того, для обозначения объема топлива используют маркеры.

Полуприцепы-цистерны способны перевозить внушительные объемы груза на большие расстояния. Высокая проходимость техники позволяет завезти топливо в те районы, где нет железнодорожного полотна.

Разновидности

Полуприцепы исходя из особенностей перевозимого груза делятся на несколько категорий. Самые известные – полуприцеп-бензовоз и полуприцеп-битумовоз. Но обо всем по порядку.

Бензовоз

Полуприцепы-цистерны делятся на два типа. Те, что перевозят светлые нефтепродукты, и те, что отвечают за переправку темных. Бензин относится к светлым и помещается в особую цистерну, состоящую из нескольких отсеков. Обычно «ящичков» в «бочке» 2 и более, что позволяет переправлять не один вид жидкости. Объемы цистерн разные, однако редко превышают 15 кубов.

Полуприцепы-бензовозы могут быть модифицированными и выполнять роль передвижной заправочной станции. Такой образец называется полуприцеп-топливозаправщик (он снабжен особым краником для подачи жидкостей, однако в современных моделях присутствуют насосы со счетчиками).

Спецтехника также имеет фильтры для очистки жидкостей, и способна контролировать степень загрязнения этих деталей.

Детальная инструкция видна на видео:

Нефтевоз

Не меньшую популярность на рынке обрели полуприцепы-нефтевозы, изготовленные из стали и алюминия. Они имеют объем от 1,5 до 45 кубометров и способны перевезти топливо на тысячи километров. Комплектация данной модели включает в себя шасси, оборудованную насосом, системами слива и обогрева цистерну, а также «боевую раскраску» с классификацией перевозимых веществ по коду ООН.

Битумовоз

Полуприцепы данной категории обладают особыми техническими характеристиками, так как битум очень капризный и переправляться в простом бензовозе не сможет. Начнем с того, что закачка вещества в цистерну проходит при его температуре в 180 градусов.

У цистерны отличная теплоизоляция, позволяющая сохранять высокие температуры, а встроенные системы в случае необходимости подогреют битум. Объем цистерн бывает разным: от 20 до 38 кубов.

Другие виды

Полуприцеп-газовоз.

На этом списке полуприцепы для перевозки нефтепродуктов и опасных веществ не заканчиваются. Не менее популярными в современном мире остаются еще две «бочки» – газовоз и мазутовоз.

Газовоз: Для оснащения газовых станций (в том числе на АЗС) используют данный вид полуприцепов. Газ не особо привередлив, его вполне можно перевозить при обычных температурах, однако одна особенность в газовозе есть – это система подачи содержимого в баллоны или другие подготовленные для этого емкости.

Объемы цистерн могут доходить до 40 тысяч литров, материал изготовления – нержавейка.

Мазутовоз: Перевозка мазута имеет ряд особенностей, как и в случае с битумом. У цистерн для жидкости разные объемы, однако температура внутри должна быть особой – не менее 80 градусов.

Особенности конструкции

Каждый полуприцеп имеет свои отличительные черты. Поговорим об основных. Любой бензовоз обладает рядом вспомогательных систем (комплектации разных производителей отличаются). Как правило, это крышки с дыхательными клапанами, которые помогают держать давление в автоцистерне под контролем, счетчики топлива и системы для нижнего налива содержимого.

Встречаются цистерны-термосы, контролирующие температуру внутри – это важно при транспортировках в холода.

Как мы отметили выше, любой полуприцеп такого рода будет снабжен проблесковыми маячками, огнетушителями и песком, необходимым для засыпания пролитой случайно жидкости. Водители, работающие вахтовым методом, могут рассказать о том, что «мигалки» и красная расцветка полуприцепов не раз спасали жизни десятков людей.

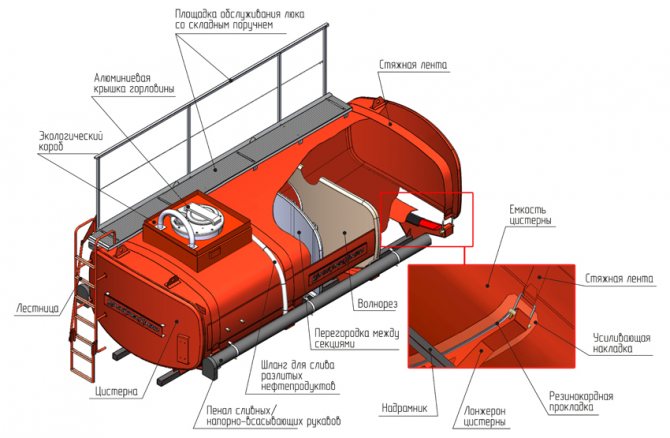

Конструкция и комплектация

Цистерна изготавливается из низколегированной стали 09Г2С, . Устойчивость свойств в широком температурном диапозоне позволяет применять цистерны из этой марки в диапозоне температур от -70°C до 450°C.

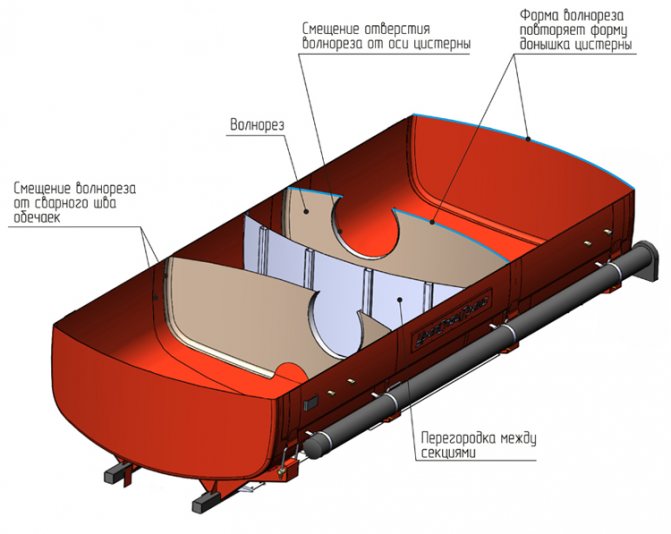

Емкость имеет поперечное сечение чемоданной формы, что дает наибольшую вместимость при меньших габаритах и обеспечивает низкий центр тяжести. Все швы при изготовлении корпуса цистерны провариваются с двух сторон на современной автоматической линии. Установка волнореза и перегородок между отсеками цистерны осуществляется при помощи полуавтоматической сварки. Расчет конструкции осуществляется таким образом, что место крепления волнореза и перегородки смещено от кольцевого сварного шва обечаек емкости. Данная технология обеспечивает запас прочности сварных швов обечаек при скручивании цистерны и увеличивает жесткость емкости, а, следовательно, увеличивается срок эксплуатации цистерны.

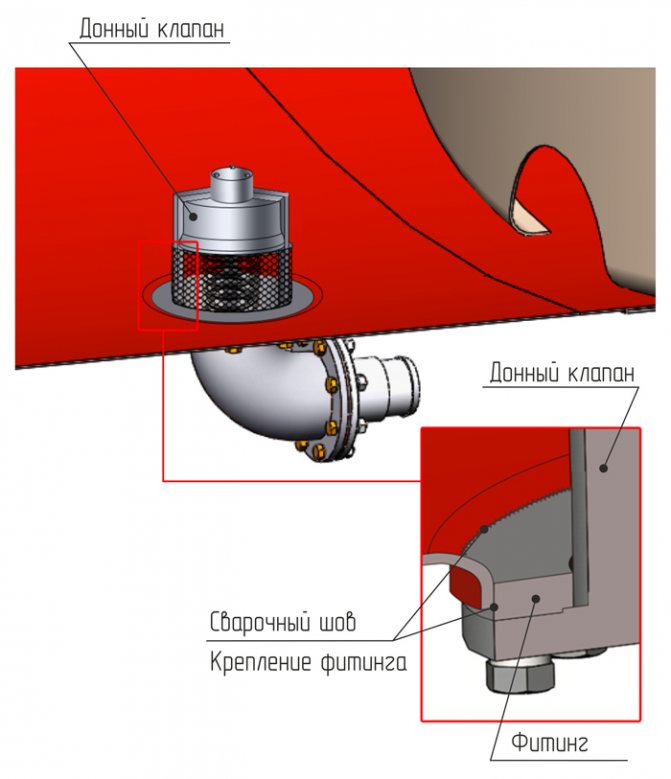

Крепление донного клапана позволяет уменьшить остаток топлива в автоцистерне после его слива на горизонтальной площадке до 0,1% от номинальной вместимости. Фланец крепления донного клапана вваривается в отформованное отверстие обечайки цистерны по внутреннему и наружному контуру. Отверстие для крепления фланца выполняется на формообразующей прессовой установке. Такая технология позволяет увеличить жесткость конструкции при малой ее массе.

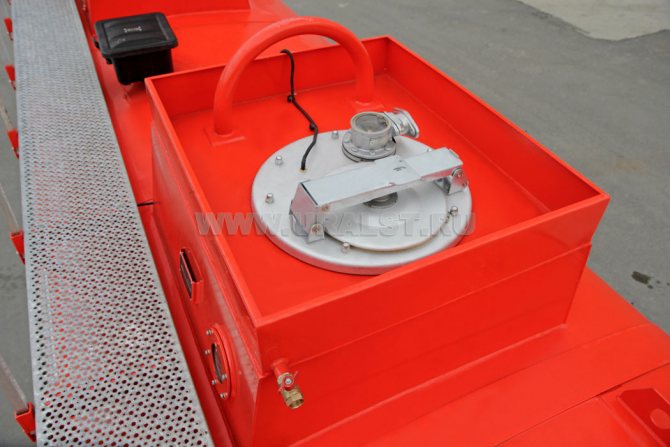

Крышка заливной горловины изготавливается из алюминия с учетом всех требований по удобству использования и безопасности. Алюминиевая крышка значительно легче стальной, а также искробезопасна, что очень важно при наливе и перевозке опасных грузов. На нефтебазах при верхнем наливе неизбежны жесткие соприкосновения со стояком налива, что приводит к незначительным повреждениям и сколам. Такие повреждения не портят внешний вид, поскольку алюминий не окрашен и не подвержен коррозии. В крышку люка вмонтирован клапан дыхательный, позволяющий поддерживать давление внутри цистерны и обеспечить ее герметичность. Возможно оборудование крышек люка автоматической системой предупреждения перелива, подающей звуковой сигнал при полном заполнении цистерны. Также цистерны оснащены донным клапаном с пневматическим и дублирующим ручным управлением.

Доступ к люку наливной горловины осуществляется с площадки обслуживания, выполненной из просечного листа с противоскользящим эффектом. Площадка обслуживания оборудована защитным ограждением. Складной механизм ограждения позволяет транспортному средству находиться в допустимых габаритах. Подъем на площадку обслуживания обеспечивает металлическая лестница в задней части.

Цистерна устанавливается на ложементы и крепится к станине стяжными лентами. В местах контакта цистерны ложементов предусмотрены усиливающие накладки и резиновый демпфер. Станина фиксируется к раме транспортного средства при помощи стремянок с пружинными компенсаторами. Данный вариант крепления позволяет исключить повреждение цистерны при скручивании рамы транспортного средства во время движения по пересеченной местности.

Автотопливозаправщики, автоцистерны, прицепы-цистерны производства «УралСпецТранс» комплектуются современными и надежными в эксплуатации комплектующими ведущих производителей. Применение пластиковых пеналов и коробов обуславливает более легкий и удобный доступ к комплектующим. Царапины и сколы не портят их внешний вид. Автоцистерна оборудуется переносными порошковыми огнетушителями, заряженными огнетушащим порошком и наполненными инертным газом (воздух, азот, углекислый газ) давлением 16 атм. Манометр, установленный на головке огнетушителя, показывает степень работоспособности огнетушителя, что является большим преимуществом перед огнетушителем со встроенным источником давления. Огнетушители установлены в пластиковых пеналах снаружи цистерны.

Все трубопроводы оснащены быстроразъемными соединениями для присоединения напорно-всасывающих и сливных рукавов. В комплект поставки автоцистерн УСТ-5453 входят переходники позволяющие соединить быстроразъемные соединения с рукавами ДУ 76и ДУ 100 не имеющими таких разъемов.

Сливные/напорно-всасывающие рукава Gassoflex (Газофлекс) изготовлены из полимерного материала. Внутренняя и наружная проволочная спираль обеспечивает повышенную прочность и минимальные радиусы изгиба с целью адаптации ко всем типам нагрузок и операций подачи. В транспортном положении рукава укладываются в пластиковые пеналы, закрепленные по бокам цистерны. Пенал оснащен контейнером для сбора нефтепродуктов, оставшихся в рукаве после перекачки, что исключает растекание ГСМ по коробу.

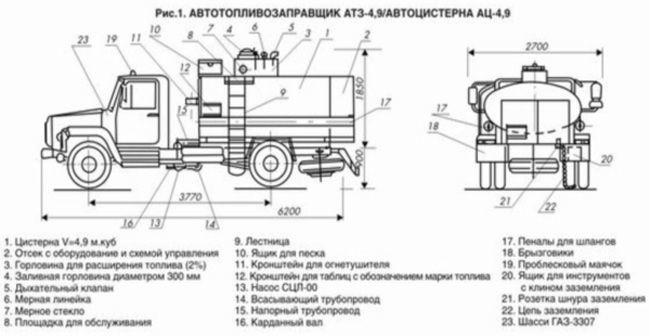

Устройство бензовоза

Главными техническими показателями машины были две опциональные технические решения, это платформа и цистерна. Рассмотрим подробнее каждую из этих опций.

• Платформа. В качестве основы для платформы использовали автомобили ГАЗ выпускавшиеся в различные годы, и позволявшие рассчитать, сколько литров в бензовозе будет для каждой модели автозаправщика. Для переработки использовалась только выхлопная система. Место расположение было не привычным для тех времён моделей, располагавшиеся под рамой, а выводилась выхлопная труба непосредственно через бампер машины, расположенный спереди. Сама выхлопная труба была оснащена достаточно мощным искрогасителем. Для того, чтобы не было возникновения ситуации статического воздействия электричества, к автомобилю дополнительно прилагалась цепь, которая касалась непосредственно земли, выполняя роль заземления.

Автомобиль оснащался сигнальными проблесковыми маячками, осуществлялись дополнительные метки и обозначения, которые позволяли определить степень опасности транспортного средства для передвижения по дорогам. Автомобиль обязательно имел все средства пожаротушения, в том числе был оснащен огнетушителем. В целом высота бензовоза была примерной для всего класса автомобилей ГАЗ.

• Цистерна. Это основной функционал автозаправщика, который отличал машину по конструктивному решению. В целом, цистерны имели примерно одинаковый вид, и многие операторы машины знали, сколько в бензовозе литров бензина, исходя из основных технических характеристик спецтехники. Вверху конструкции имелась горловина с крышкой, через которую осуществлялась загрузка топлива. Там же размещался перепускной клапан, который контролировал требуемое давление внутри цистерны. В задней части расположилась специальная конструкция горловины, которая осуществляла слив ГСМ самотёком. В передней части емкости располагается насос, который имеет связь при помощи привода с коробкой передач. Насос позволяет осуществлять контроль подачи топлива, для того, чтобы определить, сколько литров в цистерне бензовоза, а также дозированный слив в задней части емкости.

Сколько литров вмещает бензовоз

Многие задаются вопросом, сколько литров в бензовозе конкретной модели машины. Ниже мы приведём подробную спецификацию по каждой марке ГАЗ, выпускавшиеся в различные годы и до сих пор эксплуатирующийся в ряде отраслей промышленности.

Модельная серия	Рабочий тип мотора	Объёмная часть л	Параметры мощности, л.с.	Общая вместимость цистерны, м3	Наличие насоса	Наличие трубопровода
ГАЗ-51	6-цил., рядный	3,4	90	2	Да	Да
ГАЗ-52	6-цил., рядный	3,4	90	2	Да	Да
ГАЗ-53А	8-цил., V-обр.	4,25	125	2,5	Да	Да
ГАЗ-5312	8-цил., V-обр.	4,25	125	2,5	Да	Да
ГАЗ-66	8-цил., V-обр.	4,25	120	2,5	Да	Да
ГАЗ-3307	8-цил., V-обр.	4,75	125	4,6	Да	Да
ГАЗ-474120	ГАЗ-474120	4,25	120	4,7	да	Да

Особенности каждой модели автозаправщиков

Отметим, что первым «отцом» семейства принято считать ГАЗ-51, который стал прародителем для большинства серий автомобилей, предназначенных для перевозки топлива. Чуть позже был разработан ГАЗ-52, который не внёс существенных изменений в машину. Начиная с новой модели, объем бензовоза ГАЗ 53 позволил обеспечить достаточную вместимость перевозки горючего вещества и стал популярной серией автозаправщика в то время. Новая топливная цистерна серии 806 позволила установить емкость на модифицированное шасси ранее разработанных автомобилей ГАЗ 523А, а также для ГАЗ 53.

Чуть позже усиленный вариант автоцистерны был установлен на модифицированную версию ГАЗ-66, но этот вариант спецтехники имел повышенную проходимость по бездорожью, и согласно требованиям правительственных органов того времени, этот класс автозаправщиков использовался только в военной сфере.

Современные модели автозаправщиков были доработаны в последние годы существования СССР, и объем бензовоза ГАЗ 3307 был адаптирован также для модельного ряда ГАЗ 474120. Ниже приведём линейку объёма емкости для некоторых моделей транспортной техники:

• ГАЗ 3302 или Газель, объем емкости до 1,2 м3. Используется в коммунальной сфере.
• ГАЗ 33104 или «Валдай», вместимость 3,2 м3.
• ГАЗ 3308 «Садко», аналогичная вместимость с «Валдаем», но используется для бездорожья.
• Объем бензовоза ГАЗ 3309 совпадает с модельным рядом 3307 и 33061. Вместимость емкости от 4,2 м3 и более.

АВТОТОПЛИВОЗАПРАВЩИК (АТЗ)

В соответствии с требованиями перевозки опасных грузов (ДОПОГ) автоцистерны (АЦ, АТЗ) УралСпецТранс оснащаются проблесковым маячком, бронированием топливных баков, выключателями массы снаружи автомобиля и в кабине водителя.

В стандартную комплектацию автоцистерн «УралСпецТранс» для горюче-смазочных материалов входит система предупреждения перелива. В люке заливной горловины устанавливается датчик (поплавковый датчик уровня серии ВБУ) предупреждения перелива и достижения максимально допустимого объема ГСМ в цистерне либо в отсеке цистерны. При достижении максимального уровня жидкости в автоцистерне срабатывает звуковая сигнализация автомобиля.

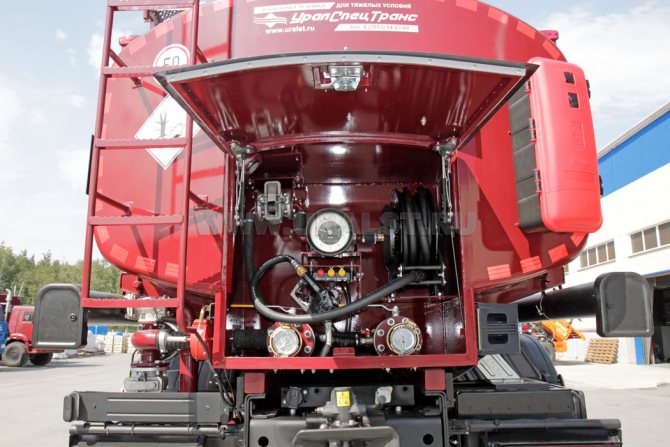

Автотопливозаправщик оборудован узлом выдачи топлива (УВТ). Возможны два варианта расположения узла выдачи топлива: боковой и задний. Задний вариант расположения УВТ позволяет производить заправочные операции с обеих сторон бензовоза.

Узел выдачи топлива комплектуется счетчиком жидкости, топливным фильтром, раздаточным краном со шлангом, блоком пневмоуправления донными клапанами. Для удобной эксплуатации отсек выдачи топлива АТЗ в отсек установливается светодиодный плафон освещения. Питание плафона осуществляется от бортовой сети автомобиля. Для удобства контроля выдачи топлива, а также более комфортных условия работы водителя-оператора в условиях отрицательных температур возможна установка дублирующего счетчика в кабине водителя.

	АТЗ УСТ-5453 оборудован насосной установкой 1СВН-80А для перекачивания топлива. Насос СВН-80А закреплен на специальном кронштейне. Привод насоса осуществляется от раздаточной коробки через карданный вал. Управление приводом на включение и выключение насоса выведено в кабину водителя.

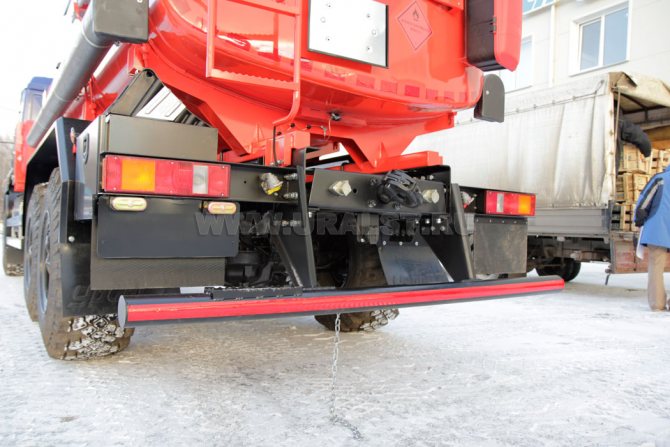

	На заднем свесе автотопливозаправщика установлен противоподкатный брус, имеющий два фиксированных положения: для движения по общей сети дорог (нижнее положение) и для движения по пересеченной местности (верхнее положение с увеличенным углом съезда). Расположение ДЗК за кабиной, а не на заднем свесе под рамой автомобиля, позволяет обеспечить максимально возможный угол съезда.

Выбор транспорта для перевозки

Основную роль в перевозке дизельного топлива играет количество, которое необходимо перевезти.

Ориентируясь на заданный объем, легко выбрать подходящий тип перевозки:

• Водный путь. Идеален для транспортировки огромных объемов топлива. Средняя вместимость одного танкера — 8000 тонн солярки.
• Авиационный путь. Используют в экстренных случаях.
• Железнодорожный путь. Топливо перевозят в специальных вагонах-цистернах вместимость 50-120 тонн дизтоплива.
• Автомобильный транспорт. Возможность перевезти до 1500 литров быстро с минимальным уровнем риска.

Из перечисленных вариантов, лидер по удобству и доступности — перевозка дизельного топлива автомобильным транспортом. Этот способ популярен среди малого бизнеса, а также среди обычных людей. О том, что требуется для осуществления безопасной перевозки, расскажем далее.

Применение

Автоцистерна для нефти и ее производных является специальным видом транспорта, грузовая часть которого адаптирована под перевозку пожароопасных веществ. В рабочем обиходе такие машины называют проще – бензовоз. Но стоит понимать, что альтернативное название применимо лишь к вариантам, предназначенным для транспортировки светлых нефтепродуктов.

Когда речь заходит о вариантах для темных нефтепродуктов, в силу вступает другое наименование – битумовоз. Каждая нефтяная цистерна рассчитывается для загрузки вязких тягучих сред.

Автоцистерна УРАЛ АЦ-6, 5

Автоцистерна УРАЛ объемом цистерны 6, 5 м3 оптимальна для эксплуатации по бездорожью с предельным использованием внедорожных свойств базового шасси топливозаправщика — УРАЛ-5557 или УРАЛ-4320. Высокая проходимость — одно из основных качеств данной модели автоцистерны УРАЛ. Для снижения центра тяжести автоцистерны применяется форма поперечного сечения цистерны «чемодан» или «трапеция». В качестве запорной арматуры на автоцистерне применяются шаровые краны, подсоединение рукавов — через быстроразъемные герметичные соединения. Насос автоцистерны обеспечивает заполнение и слив цистерны. Слив цистерны может производиться самотеком, в данном случае несколько увеличивается время слива емкости. Автоцистерна оснащается комплектом противопожарного оборудования: ящики с песком, огнетушители. Проводка шасси автоцистерны экранирована, глушитель вынесен вперед и оборудован искрогасителем.
Технические характеристики бензовоза

Базовым шасси для этой модели является шасси УРАЛ – 4320 или УРАЛ – 5557. Мощность двигателя – 169 лошадиных сил. Вместимость цистерны – 6500 литров. Габаритные размеры кузова: длина – 7590мм, ширина – 2500мм, высота – 2900. Насосная установка входит в комплект базовой комплектации, ее производительность 580 л/мин, а глубина всасывания не менее 6, 5 метров. Время заполнения цистерны таким насосом составляет 18 минут, а время слива – 15 минут. Если же производить слив самотеком, то 28 минут. Полная масса автомобиля не более 15890 килограмм.

Автоцистерна УРАЛ АЦ – 9

Для этого бензовоза технические характеристики таковы:

Базовое шасси для этой модели – УРАЛ – 5557, УРАЛ – 1112. Мощность двигателя такая же, как и у предыдущих моделей, то есть, 230 лошадиных сил. Вместимость цистерны – 9000 литров. Размеры – 7965 мм – длина, 2500 мм – ширина, 3000 мм – высота. Насосная установка включена в базовую комплектацию. Ее производительность – 580 литров в минуту, глубина самовсасывания не менее 7 метров. Время заполнения цистерны при помощи насоса – 25 минут, время слива при помощи насоса – 22 минуты, время слива жидкости из цистерны самотеком – 35 минут. Полная масса бензовоза– 17200 килограмм.

Автоцистерна УРАЛ АЦ-10

Автоцистерна УРАЛ АЦ-10 на шасси УРАЛ-4320-1912 преимущественно предназначена для эксплуатации на автомобильных дорогах разных категорий с непродолжительным выездом на местность. Преимуществами автоцистерны являются проходимость трудных участков и способность передвигаться по обледеневшим дорогам и перевалам. Конструкция автоцистерны позволяет установить на шасси кабину со спальным местом либо сдвоенную кабину для перевозки бригады. Автоцистерна может быть с присудствием лебедки для самовытаскивания.

Характеристики бензовоза

Базовое шасси – УРАЛ – 4320. Мощность двигателя – 230 лошадиных сил, вместимость цистерны – 10000 литров. Габаритные размеры: длина – 9165 мм, ширина – 2500 мм, высота – 2850 мм. Насосная установка – часть базовой комплектации. Ее производительность – 580 литров в минуту, глубина самовсасывания – 6, 5 метров. Время заполнения цистерны насосом – 30 минут, время слива – 26 минут, время слива самотеком – 40 минут. Полная масса бензовоза – 19600 килограмм.

Сколько тонн топлива в цистерне?

по емкости: грузоподъемность вагонов-цистерн варьируется от 22,9 т до 125 т. Объем ж/д цистерны колеблется от 25,2 м3 до 161,5 м3.

Пересчет дизельного топлива: литры в тонны

Для того чтобы произвести пересчет солярки, необходимо применить следующую формулу:

Эта формула для определения объема. Из нее следует, что масса будет равна:

• V – объем (литры);
• M – масса (тонны или килограммы);
• p – плотность.

Выше плотность для разных видов солярки уже указана. Ее необходимо подставить вместо значения p. При двух известных величинах мы легко сможем посчитать, сколько литров в 1 тонне дизельного топлива, или наоборот.

Также отметим, что Министерство промышленности и энергетики РФ усреднил показатель плотности дизтоплива для точного перерасчета. Он составляет 0.769 кг/литр. Его необходимо использовать при перерасчете.

Бензовозы на шасси

Объем цистерны бензовоза, как правило, определяется грузоподъемностью шасси, на которое монтируется автоцистерна для нефтепродуктов. Так, если грузоподъемность шасси составляет 11225кг, то вес полной цистерны вместе с массой самой цистерны, насоса и прочего оборудования не должен превышать 11225 кг. Масса пустой автоцистерны объемом около 10-11000 литров составляет около 800кг, значит, масса бензина в автоцистерне не должна превышать 11225кг (грузоподъемность шасси) – 800 (масса автоцистерны и оборудования) = 10425кг. Один литр бензина весит примерно 830-860грамм. Значит, объем бензина массой 10425кг будет 12560 литров. Это определяет максимально возможный объем бензовоза. Для безопасности реальный объем делают несколько меньше. Более половины бензовозов в России смонтированы на следующих шасси:

Шасси	Объем бензовоза в литрах
КамАЗ 43118	10 000 — 12 000
Газ 3309	4 900
КамАЗ 65115	12 000 — 15 000
Урал 4320	9 000 — 12 000
Урал 5557	7 500

Всегда ли надо ставить автоцистерну максимально возможного для конкретного шасси объема? Нет, не всегда, если Вы взяли подряд на перевозку бензина по 10 000 литров, то и автоцистерну бензовоза надо выбрать соответствующего объема.

Производим как серийные автоцистерны бензовозов так и автоцистерны по индивидуальным заказам без удорожания продукции. У нас Вы можете заказать именно такую автоцистерну, которая необходима. Для заказа позвоните нам по телефону 8-800-222-03-10 (звонок по РФ бесплатный, для звонков из других стран звоните на номер), либо отправьте заявку на электронную почту [email protected]

Сколько тонн дизеля в вагоне?

Сколько тонн топлива в вагоне? Дизельное топливо перевозят в специальных вагонах-цистернах грузоподъёмностью от 50 до 120 т. Наиболее распространёнными являются цистерны на 60 т.

Виды автомобильных цистерн

Для нефтяных веществ цистерна определяется видом транспорта, используемого для перевозки наполненного контейнера с опасным грузом. Различают 2 основных типа:

1. Цистерны для нефтепродуктов общего назначения, которые также называют универсальными;
2. Емкости железнодорожного предназначения.

Универсальные модели (номер 1 в списке выше) подразделяются еще на 2 класса:

• Для светлых нефтепродуктов. В таких емкостях перевозятся дизельные составы, нефть, бензин (а также его разновидности), керосин и производные субстанции более узкого назначения. Для пущей безопасности такие модели оснащаются системами верхнего слива жидкости колпачного типа. Они не оборудуются механизмами подогрева для заливки или слива среды при изменяющихся показателях температуры воздуха;
• Для темных нефтепродуктов. Модели применяются в транспортировке вязких составов, таких как битум, мазут, нефть, минеральное масло и других. Система для слива жидкости в таких емкостях устанавливается в нижней части. Такие контейнеры имеют встроенные системы подогрева. Уровень в 250 градусов по Цельсию исключает всевозможные задержки слива, даже если температура окружающей среди низкая. Также данная функция помогает битумовозам без труда перевозить грузы на дальние расстояния.

Справедливо будет отметить, что газ – это такой же востребованный нефтепродукт. Он тоже перевозится в специализированных емкостях, но под постоянным давлением. Это еще один класс оборудования, который используется не менее часто.

Важно: в производстве моделей для светлых нефтепродуктов всегда удовлетворяются самые жесткие требования к правилам безопасности. Классическая цистерна для перевозки бензина за 1 рейс способна транспортировать до 5-ти вариаций горючей жидкости.

Предложение рынка цистерн

На современном рынке специальных емкостей можно купить цистерну для нефтепродуктов разного объема, материального исполнения, формы, вместительности. Они выполняются из листового металла сварным методом.

Как правило, в изготовлении современных резервуаров применяют малоуглеродистую или коррозионностойкую сталь. В первом случае технология изготовления предусматривает дополнительную обработку корпуса антикоррозионными составами на базе:

• эмали;
• эпоксидной смолы;
• пластмассы;
• цинка;
• свинца и других материалов.

Реже встречается предложение купить цистерну для нефтепродуктов из пластика или алюминия. Выбор материала в любом случае прямо зависит от характера среды, с которой будет применяться оборудование.

По форме сегодняшние конструкции тоже могут отличаться. Наибольшее распространение получили варианты с овальным сечением. Но кроме них, существуют модели с прямоугольным и круглым днищем. Способ размещения на транспортной платформе тоже может отличаться. Здесь, опять ж, есть популярный вариант – горизонтальное расположение, но для него существуют и альтернативы.

Хотите купить автоцистерну СУГ?

Закажите обратный бесплатный звонок!
Указывайте номер мобильного телефона.

заказать

Документация передаваемая с автоцистерной сжиженного газа

1. Паспорт транспортного средства (ПТС);
2. Акт приема-передачи;
3. Паспорт сосуда, работающего под давлением, с приложениями (в соответствии с ПБ 03-576-03);
4. Руководство по эксплуатации;
5. Протокол рентгенографического исследования сварных швов;
6. Протокол заводских испытаний;
7. Акт настройки уровнемера;
8. Акт настройки предохранительных клапанов;
9. Паспорт уровнемера;
10. Паспорта на напорно-всасывающие шланги высокого давления;
11. Паспорт на насосный агрегат;
12. Паспорт на счетное устройство;
13. Паспорта предохранительных клапанов;
14. Паспорта донных клапанов;
15. Паспорт на манометры;
16. Паспорты комплектующих заправочного модуля;
17. Паспорта на всю комплектующую запорную арматуру;
18. Счет-фактура;
19. Товарная накладная;
20. Товарно-транспортная накладная.

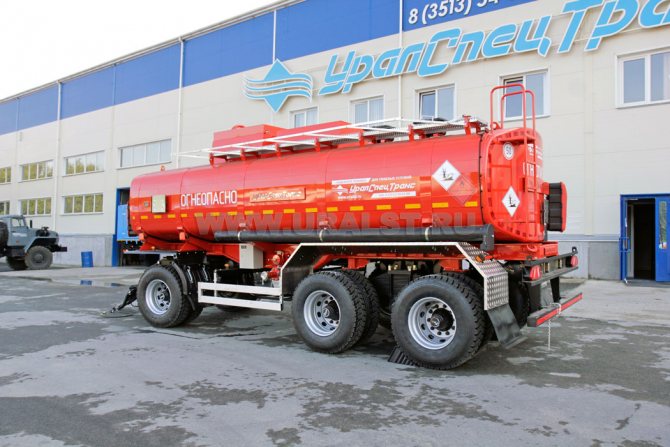

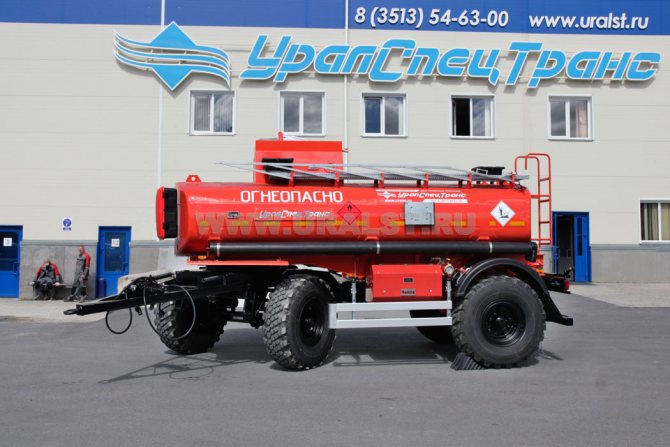

ПРИЦЕПЫ-ЦИСТЕРНЫ

запустила в серийное производство прицепы-цистерныусовершенствованной конструкции. Прицепы цистерны для ГСМ оснащаются комплектующими ведущих производителей, что обеспечивает долгий и бесперебойный срок службы.

Низкий центр тяжести обеспечивает высокую устойчивость прицепа при движении по бездорожью. Для большей маневренности прицеп оснащается поворотной тележкой. Шариковый поворотный кругпозволяет поворотной тележке вращаться относительно рамы прицепа. Поворотный круг воспринимает не только осевую вертикальную, но и появляющуюся во время движения тяговую нагрузку.

Крепление шарикового поворотного круга к раме прицепа и тележке осуществляется болтами. Ограничительные наварные пластины снимают нагрузку с болтов при горизонтальном силовом воздействии. Для обеспечения распределения нагрузок необходим контакт, как минимум, 50% поверхности каждого кольца. Смазка поворотного круга осуществляется легкими типами смазок через смазочные ниппели.

Сочетая в себе все преимущества автоцистерн, а также качество и надежность комплектующих, прицепы-цистерны «УралСпецТранс» получили заслуженную оценку клиентов компании.

Прицепы-цистерны выпускаются емкостью от 8 до 15 куб.

Большой интерес со стороны потребителей вызывают прицепы оборудованные узлом выдачи топлива. Топливораздаточное оборудование (счетчик, фильтр, пистолет) размещается в закрытом ящике, закрепленном на раме прицепа с боку цистерны. Привод топливоперекачивающего насоса может осуществляться от пневмо или электро системы прицепа, либо от внешнего источника питания.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
2. Возводим 4,5 в квадрат, получается 2,025 см2.
3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

КОНТЕЙНЕР-ЦИСТЕРНА

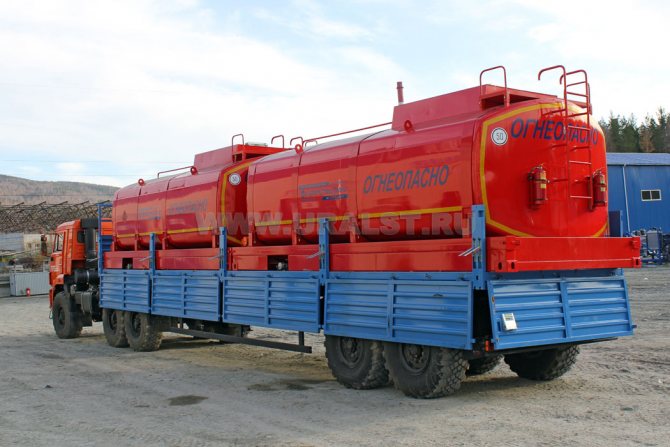

Еще одним вариантом изготовления цистерны для ГСМ является контейнер-цистерна. Возможно изготовление контейнеров-цистерн различной длинны и объма. Контейнер-цистерна емкостью 20 куб.м. служит для перевозки и хранения нефтепродуктов, a также используется как съемная емкость для кратковременного хранения нефтепродуктов.

Габаритные размеры контейнера-цистерны по длине и по ширине соответствуют стандартам для 20-ти футовых контейнеров и могут перевозиться всеми видами специально оборудованного транспорта (автомобилями-контейнеровозами, прицепами и полуприцепами контейнеровозами). С помощью стандартных анкерных устройств контейнер жестко крепиться за угловые фитинги к транспортному средству. По вертикали габаритный размер контейнера-цистерны составляет 2355 мм, что позволяет при высоте погрузочной площадки контейнеровоза не более 1645 мм находится в разрешенных транспортных габаритах.

Производители

Так как полуприцепы пользуются большим спросом, их выпускают сотни фирм. Рассмотрим те, что чаще встречаются в России.

Kassbohrer

Европейский бренд предлагает цистерны различных модификаций, состоящие из 4 и 6 отсеков. Техника имеет повышенную проходимость, что будет большим преимуществом для сельской местности или дорог не самого хорошего качества.

Сеспель

Российский производитель, представляющий большой выбор цистерн объемом 13,6–36 м³ и более. Предприятие выпускает и битумовозы объемом от 20 до 38 кубометров. Прицепы имеют хорошую маневренность, что позволяет уверенно чувствовать себя на дороге.

Детальная инструкция видна на видео:

НефАЗ

Стальные цистерны завода НефАЗ имеют объем 10–16 кубометров и разделены на 2 или 3 отсека. Полуприцепы крепятся на шасси КамАЗа, предельная скорость этого дуэта 80 километров в час. Цены щадящие. Уже много лет НефАЗ входит в общероссийский классификатор ОКОФ. Представители фирмы в десятках городов страны готовы проконсультировать, помочь взять технику в лизинг.

Другие производители

Предлагаем обратить внимание еще на ряд фирм, завоевавших отличную репутацию. Турецкая компания Nursan, экспортирующая продукцию в 35 стран мира, предлагает огромный модельный ряд полуприцепов-бензовозов. Толщина стенок цистерн при этом меньше 4 мм не бывает.

По требованию заказчика рабочие могут оснастить каждый отсек бочки пневматическими донными клапанами. Кстати, цены у фирмы весьма демократичны.

ГрАЗ: Одно из старейших предприятий России, начавшее путь во времена ВОВ. Завод выпускает десятки полуприцепов, нашедших признание в странах СНГ и дальнего зарубежья. Вариантов бензовозов в модельном ряде несколько. Большим спросом пользуется 15-кубовый, однако при необходимости вам помогут подобрать цистерну, отвечающую персональным требованиям.

Полуприцеп для нефтепродуктов от компании ФоксТанк.

ФоксТанк: Завод выпускает автоцистерны еврокачества. Техника адаптирована к российским реалиям. Представлена широчайшим модельным рядом. Вместимость цистерн – от 1,2 до 45 кубометров.

Bonum: Еще одна местная компания, вошедшая в тройку именитых производителей емкостно-наливной техники в России. Завод Бонум неоднократно получал почетные награды в тематических конкурсах и выставках, а каталог компании пестрит полуприцепами для разных нужд.
