Фасадный подъемник (люлька) ZLP 630: технические характеристики, устройство, фото и назначение

Фасадный подъемник ZLP 630

Основным заводом, выпускающим данную технику, является «Wuxi Boyu». Несколько реже встречаются образцы производства «Shenxi» или «Ketong». Независимо от компании-производителя, все подъемные устройства сертифицированы, а на их использование предоставляется 1 год гарантийного периода.

Функционально подъемник ZLP 630 включает в себя люльку (каркас и ряд составных частей) и консоль (служит для фиксирования системы и обеспечивает ее функционирование). На каркасе закреплены силовые элементы и управляющая система.

Назначение

Подъемник ZLP 630 может использоваться во время строительства и ремонтных работ, проводящихся внутри и снаружи помещения, а также для технического перемещения и подъема грузов.

К главным сферам применения модели относятся:

• декоративная обработка стен;
• покраска поверхности и отделка мозаикой;
• внешнее обустройство окон;
• чистка технологических узлов и периодическое обслуживание зданий;
• проведение работ в лифтовых шахтах, ремонт и обслуживание лифтов;
• сварка корпусов судов в судостроительной отрасли;
• чистка и покраска мостов, крупнотоннажных цистерн, дымоходов и плотин.

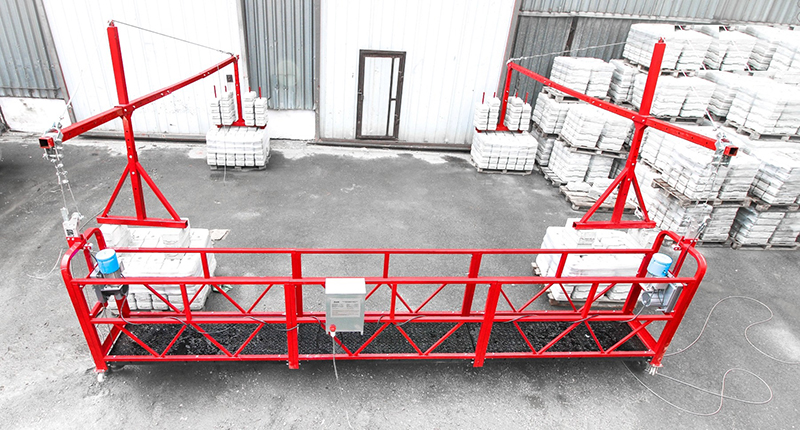

Фото фасадного подъемника ZLP 630

Особенности строительной люльки

Консоли подъемника выполнены в выдвижном варианте, что повышает удобство работы и функциональность. Регулируемый отступ позволяет выдерживать заданный промежуток между люлькой и поверхностью, а также проводить работы при наклонной форме стены.

Обеспечение горизонтального положения платформы возможно благодаря наличию в системе механизмов улавливания, блокирующих движение троса при перекосе или обрыве люльки. Механическая конструкция ловителя и отсутствие в его составе электронных предохранительных устройств повышают надежность и позволяют достичь абсолютной частоты срабатывания.

Складная система каркаса предназначена для получения нужной длины платформы, достаточной для наиболее функциональной работы. Повышение ширины люльки увеличивает максимальное количество работающих людей и загружаемый объем габаритного материала для единовременной перевозки.

Принцип действия

Перед началом работ к подъёмнику крепится нижняя часть троса и вставляется в подъемную лебедку. После этого, электрическая система управления подключается к питающей сети. После того, как все подготовительные работы произведены, можно переходить к непосредственной работе на площадке, которая будет приводиться в движение соответствующими кнопками.

Благодаря встроенной современной системе торможения, удаётся добиться плавности движения площадки, без рывков и непредвиденных ускорений. Кроме этого, данная система отвечает за исправность ловителя.

Преимущества работы с фасадно-строительными платформами ZLP 630

В нашем каталоге вы найдете фирменный подъемник строительный ketom ZLP 630 и оборудование других производителей. Все представленные в нашем каталоге товары обладают:

• подтвержденным тестами качеством;
• адаптированностью к условиям эксплуатации;
• прочностью и надежностью конструкции;
• безопасностью — высокие поручни, проверенные системы управления и торможения;
• оптимальными габаритами.

Если есть необходимость купить люльку фасадную ZLP 630 с нестандартной формой платформы — круг, с 900 изгибом, полукруглую для работы на эркерах зданий и т.д., мы поможем. Если вас интересует стоимость посуточной/помесячной аренды или полная цена люльки строительной фасадной ZLP 630, позвоните нашему менеджеру. Консультант ответить на все интересующие вас вопросы в отношении строительно-фасадных платформ и поможет сделать выбор.

Принцип работы фасадной люльки ЗЛП 630

К каркасу люльки присоединяются:

• узел управления — со схемой подключения к сети электропитания вас ознакомит паспорт на фасадный подъемник ZLP 630;
• узел торможения — также электромагнитная система используется при тестовой проверке работы ловителя перед стартом;
• редуктор;
• ловитель.

Платформа устанавливается антискользащим покрытием вверх. 2-6 метровые фасадные подъемники ZLP оснащаются колесами для удобного передвижения по земле. Редуктор дополняется ограничителем скорости подъема и электродвигателем. Все строительные люльки ZLP 630 или фасадный, купить которые у нас вы можете по цене производителя, имеют сдвоенную систему уменьшения оборотов двигателя. Она позволяет гарантировать корзине плавный и безопасный (равномерный с обоих концов платформы) подъем. Подъемная компактная люлька ZLP 630, купить которую в Москве на выгодных условиях доставки вы сможете именно у нас в компании, предусматривает:

• переключение режимов и мгновенный отклик на действие оператора системы управления;
• остановку корзины при бесконтрольном подъеме — люлька строительная ZLP 630 автоматически остановится, если порог допустимой скорости (20-22 м/мин.) будет превышен;
• наличие вспомогательного пульта управления спуском вниз/подъемом вверх
• наличие запасного тормоза;
• спуск в ручном режиме — если электроэнергия будет отключена, фасадный двухподвесной подъемник ZLP 630 все равно сможет выполнить спуск.

Старт возможен только после помещения троса в механизм подъема лебедки. Предварительно конец троса должен быть обточен и запаян. Движение корзины начинается после нажатия кнопки «СТАР» на пульте. Предлагаемый нами доступный в цене фасадный подъемник ZLP 630, купить в Москве который с полным пакетом технической документации можно именно у нас в компании, — надежен, безопасен, устойчив к рабочим и погодным нагрузкам, простой в управлении и монтаже подъемный механизм.

Особенности строения люльки

Подъемник оборудован выдвижными консолями, что значительно увеличивает его функциональность и добавляет дополнительного удобства в работе. Отступ между люлькой и стеной регулируется, что позволяет осуществлять работы на наклонной поверхности.

Наличие у аппарата универсальной системы улавливания позволяет добиваться необходимо угла наклона для разнообразных целей. При этом, подъёмник оборудован таким необходимым элементом безопасности, как блокиратор движения троса при обрыве люльки. Отсутствие электронных систем делают прибор полностью невосприимчивым к различным неполадкам, а также добавляют ему дополнительной надёжности.

Сама люлька поставляется в разъемном исполнении, что значительно упрощает доставку всех элементов на строительный объект. При этом многочисленные элементы механизма обладают соответствующими техническими характеристиками, который значительно увеличивают универсальность подъемника.

Комплектация

В состав подъемника входят: силовой каркас, консоль, мотор, ловители, система управления и металлический трос. В своём роде, люлька представляет собой каркас и выполняет функцию платформы. К ней крепятся; редуктор, ловитель и система управления. Консоль и платформу связывает металлический трос.

Эксплуатационные возможности строительно-фасадной люльки ЗЛП630

У строительно-подвесного оборудования ZLP 630 характеристики следующие:

• загрузка без учета веса платформы — 630 кг;
• высота переднего/заднего ограждения — 1 200 кг/1 000 кг;
• длина опорной платформы ZLP 630 — 1-6 м;
• подъем со скоростью 10 м/мин.;
• подъемник ZLP может иметь длину троса — от 100 до 150 м;
• мощность двигателя при напряжении питания — 1.5 кВатт при 380 В;
• число двигателей — 2 шт. (каждый по 1 420 об./мин.);
• тип ZLP 630 — двухподвесной;
• вместительность платформы — 1-4 человека;
• вынос подвесной балки — 1.5 м;
• диаметр каната — 8.3 мм (и предохранительного, и подъемного);
• физические габариты и вес ZLP 630 — (2 000*3) мм×690 мм×1 180 мм и 120 кг-570 кг.

Наиболее часто заказывают фасадный подъемник ZLP 630 с длиной опорной платформы 6 м. Собирается опора из 3 секций по 2 м каждая. Конструкция оснащена специальными механизмами контроля безопасности — маятники поддержания наклона и замковыми системами, фиксирующими трос. Среди существующих строительных подъемных систем люлька строительная фасадная ZLP 630 считается наиболее безопасной и простой в эксплуатации.

Производство платформы осуществляется из стали или алюминия. Второй вариант подъемника ZLP 630 имеет меньший вес и менее подвержен коррозии. Устойчивость к атмосферным и погодным нагрузкам стальных люлек обеспечивается за счет оцинкования или порошковой покраски металлических элементов. Эксплуатационный период люльки фасадной ZLP 630 составляет 24 месяцев без необходимости ремонта. Если вы берете подъемную платформу в аренду у нас в компании, мы предоставляем вам полностью исправное и безопасное оборудование. В нашей компании аренда фасадного подъемника ZLP 630 составит 30% от полной стоимости конструкции. Взять внаем подъемник можно на любой срок.

Устройство

Конструкция люльки выполнена в разъемном варианте, что упрощает транспортировку к месту проведения работ. Большинство элементов механизма имеют широкий диапазон технических характеристик, который повышает универсальность подъемника.

Комплектация

Схема фасадного подъемника включает каркас, консоль, редуктор, ловители, электрическую систему управления и металлический трос. Непосредственно люлька состоит из каркаса, выполняющего роль платформы, к которому прикреплены редуктор, ловитель и система управления. Консоль связана с платформой тросом.

Каркас выполнен из стальных труб, крепящихся между собой болтами и гайками. Длина трубных секций для сборки каркаса составляет 2 и 2,5 м. Основание платформы имеет антискользящее покрытие, а в нижней части каркаса размещены колеса для передвижения по земле.

Высота переднего ограждения (рабочая балюстрада) достигает 970 мм, а задней стенки – 1,12 м. Это повышает удобство работы с вертикальными поверхностями и устраняет опасность опрокидывания через заднюю балюстраду.

Фото фасадного подъемника ZLP 630

Редуктор для люльки оснащен электродвигателем и ограничителем скорости, а внедренная сдвоенная система снижения оборотов обеспечивает равномерность движения обоих краев люльки. Механизм спуска и подъема отвечает за приведение в действие и переключение режимов.

Конструкция ловителя основана на использовании центробежной силы и обеспечивает остановку люльки при превышении порогового значения скорости спуска (22 м/мин). Автоматическое срабатывание надежно стопорит подъемник при аварийной ситуации.

Электрическая система управления оснащена дополнительным пультом движения (вверх/вниз), а также имеет запасной тормоз. Блокирующая схема позволяет спуститься при отключении электроэнергии в «мягком» режиме.

Входящий в комплектацию трос толщиной до 8,3 мм обеспечивает функционирование с максимальной грузоподъемностью на высотах до 100 м. Для обеспечения стационарности во время циклов подъема и спуска в конструкцию включен комплекс контргрузов, имеющих общую массу 900 кг (всего 25 плит).

Принцип работы

Для запуска подъемника в работу нижний конец троса (запаянный и обточенный) вставляется в подъемный механизм (лебедку). Система электрического управления должна быть подключена к питающей сети. После прижатия кнопки движения площадка приводится в работу.

Повышение плавности перемещения люльки обеспечивается системой электромагнитного торможения. С его помощью также проводятся периодические проверки исправности работы ловителя. Они включают быстрый и плавный «срыв» платформы вниз, вызывающий срабатывание стопора без достижения пиковых скоростей падения.

Технические характеристики

Технические характеристики фасадного подъемника ZLP 630 следующие:

• грузоподъемность – 630 кг;
• рабочая скорость подъема/спуска – 9,6 м/мин.;
• мощность электромотора – 2 кВт каждый (всего установлено 2 двигателя);
• максимальные габариты (ширина ? длина) – 0,8 ? 6 м;
• длина троса – 150 м. Оснащение люльки более прочными и длинными тросами позволяет ей подниматься на высоту до 200 м;
• масса консоли и платформы – 310 и 120 кг.

Применение подъемников ZLP 630 позволяет снизить затраты на привлечение отдельных специалистов по высотным работам и более эффективно использовать рабочее пространство платформы. Высокая надежность реализованной схемы, использующей минимум электронных систем управления, повышает эффективность работы и снижает вероятность возникновения внештатных ситуаций.
