Гусеничный вездеход из ВАЗа: как сделать своими руками по чертежам с размерами?

Инструменты и материалы

Главной составной частью транспортного средства является прочный водонепроницаемый кузов. Изготовить вездеход можно с использованием профильных стальных труб сечениями:

• 4х4х1,5 см;

• 5х5х0,3 см;

• 4х2х0,15 см;

• 2х2х0,15 см.

Разумеется, чем больше нагрузка на отдельный элемент, тем больше должно быть сечение используемой трубы. Рекомендуемая толщина листового металла — не менее 0,125 см. Брать очень толстые листы не рекомендуется, потому что они существенно утяжелят конструкцию и увеличат расход горючего.

Для самодельного вездехода можно применять моторы воздушного охлаждения. Мощность их может составлять 15—20 л. с., и это очень приличный показатель, позволяющий двигаться с высокой скоростью.

Впрочем, самые крупные гусеничные вездеходы иногда оснащаются двигателями с базового автомобиля, что поможет перемещать значительные грузы, не теряя темпа движения.

В более простом варианте с исходной машины берут коробки передач и мосты. Что касается инструментов, то предсказуемо понадобятся:

• сварочные аппараты (электрические с подходящими электродами в комплекте, но можно и газовые);

• угловые шлифмашины;

• гаечные и разводные ключи;

• напильники;

• отвертки;

• молотки;

• крепежи.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Минусы

Конечно же есть и минусы, куда же без них. Первый, но очевидно один из самых важных, это применение на асфальтированных дорогах — тут нужно выдерживать специальный скоростной режим, практически все производители рекомендуют передвигаться со скоростью не более 40 км/ч, иначе сама гусеница очень быстро стирается, вы ее просто выкинете.

Второй, это то что таким «каткам» сложно, а я бы даже сказал невозможно, преодолеть упавшее дерево, даже не значительное в 10 – 15 см высотой, обычные колеса внедорожника его просто бы переехали, но гусеницы – нет.

Бесконечные рельсы

Появление железных дорог повлияло и на изобретателей гусеничного движителя. Неслучайно в подобных проектах, которых было немало в это время, упоминаются «бесконечные рельсы». В 1770 году ирландский изобретательный помещик Ричард Ловел Эджворт придумал дополнить обычный экипаж деревянными переносными рельсами – «катящейся дорогой, образуемой деревянными плашками, несомыми повозкой и выстилаемыми регулярно таким образом, что они всегда имеют соприкосновение с почвой, достаточное для движения повозки». Подобные изобретения предложили Томас Джердман (в 1801 году) и Уилям Палмер (1812), несколько иные – Джон Ричард Бари (1821) и Джордж Кейли (1825). Все они были рассчитаны на облегчение работы лошадей, ведь повозки на гусеницах все-таки по-прежнему должны были тащить эти животные.

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего были распространены по всему миру. Сейчас производством подобных конструкций занимается несколько десятков производителей, среди которых также отечественные. Из импортных брендов компания Mattracks считается одной из наиболее популярных. Цены у них соответствуют громкому имени – один комплект соответствует стоимости российского автомобиля.

Несколько компаний сейчас занимается производством гусениц для легковых машин, но такая покупка опять-таки дешёво не обойдётся. Ценообразование зависит от следующих факторов:

• диаметр подшипников и осей;
• толщина металла и его качество;
• особенности конструкции.

Выбирая гусеничные механизмы импортного производства, ориентируйтесь на цену в 230 — 700 тыс. руб. Решив купить гусеницы для «Нивы» отечественного производителя, можно сокращать расходы в два раза.

Процесс сборки

Порядок примерно такой:

1. Сборка рамы, крепление на нее опорных катков, ведущих колес;
2. Установка силового агрегата, коробки передач;
3. Монтаж бортовых тормозов и дифференциала, соединение компонентов с коробкой передач;
4. Сборка органов управления, обустройство водительского места;
5. Установка гусениц, дополнительных деталей;
6. Проверка работоспособности минитрактора и доработка отдельных узлов (если потребуется).

Принцип работы

Самодельные минитрактора на гусеничном ходу мало чем отличаются от крупногабаритных собратьев. Все ключевые рабочие моменты в них организованы так же, как и в обычном тракторе. Единственное отличие – у минитрактора упрощена система поворота:

• Двигатель посылает крутящий момент на коробку передач, где происходит его регулировка;
• Далее вращение направляется к дифференциалу, где крутящий момент распределяется по полуосям;
• Колеса начинают двигаться, а за ними – и гусеницы, приходит в движение весь минитрактор;
• Во время поворота тормозится одна из полуосей, а на вторую направляется крутящий момент. Вторая гусеница двигается вокруг остановившейся первой – так и выполняется поворот.

Другими словами, привод у гусениц не единый, и они не могут повернуть одновременно в одном направлении.

Технические характеристики грузовика КамАЗ 43114.

Советы по сборке

1. Решив сделать гусеничный минитрактор своими руками, произведите все расчеты на бумаге и создайте подробный чертеж. Без точных технических данных нельзя создать работоспособную машину.
2. Перед началом работ стоит проверить наличие таких необходимых устройств, как сварочный аппарат, дрель и болгарка. Они могут понадобиться на любом этапе сборки. Про средства защиты также не стоит забывать.
3. Несмотря на визуальную массивность и угловатость, минитрактор требует аккуратного подхода. Молоток и зубило – это не та история. Поэтому проявите терпение, зачастую бережная подкрутка болта ключом гораздо эффективнее закручивания «с мясом».

Самодельный минитрактор – эффективное решение для любых сельскохозяйственных работ. И вот тому пример:

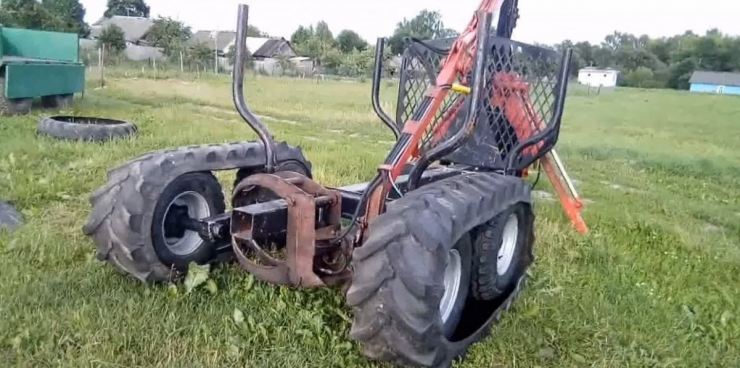

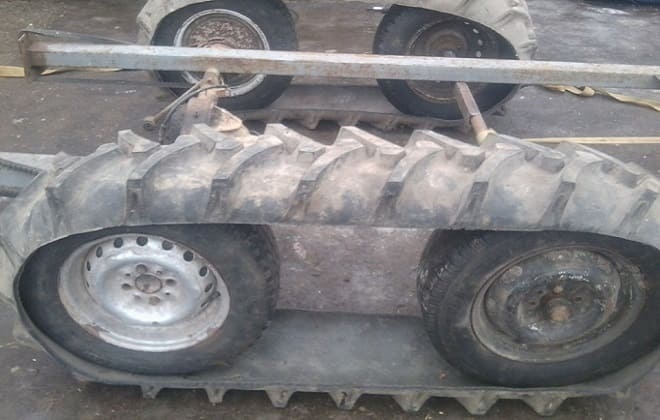

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

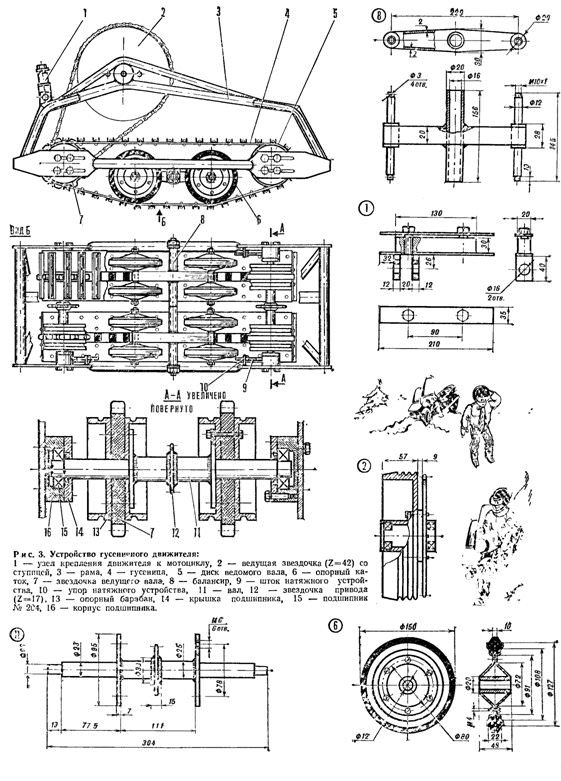

Гусеницы своими руками чертежи

Более сложен в изготовлении гусеничный движитель, устанавливаемый на место снятого заднего колеса мотоцикла.

Полезные Самоделки

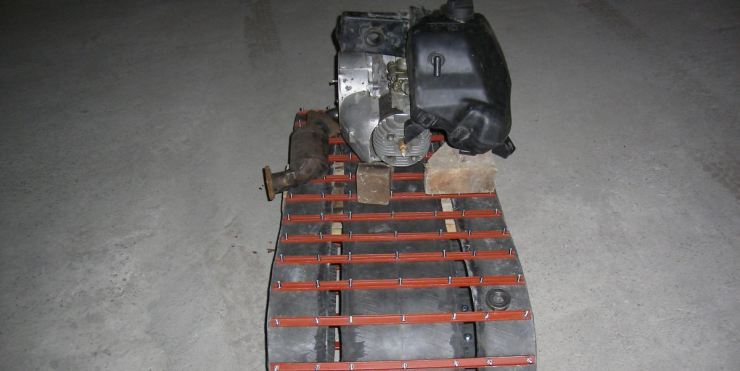

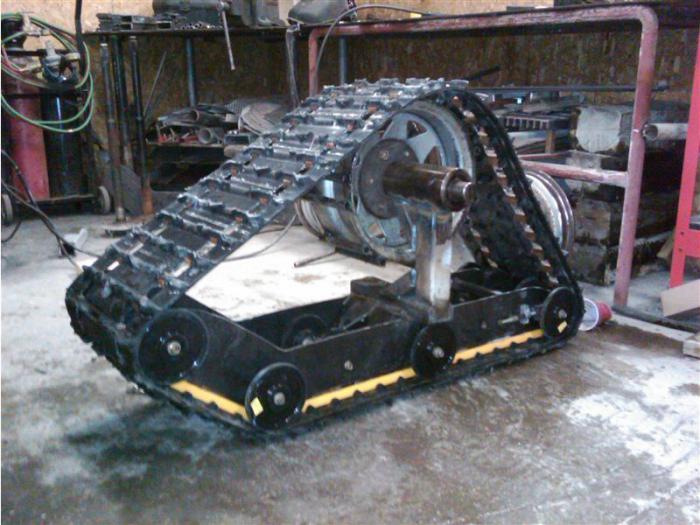

Самой важной частью снегохода является его гусеница, я хочу показать подробный обзор изготовления самодельной гусеницы для снегохода. В интернете достаточно много представлено самодельных самоходов, но в основном все показывают как катаются на них, не показывая само изготовление.

Материалы, необходимые для изготовления гусеницы

Гусеница изготовлена из таких элементов: транспортерная лента толщиной 3 миллиметра, ширина транспортерной ленты общая 30 сантиметров, ленту разрезали пополам чтобы получилось две ленты по 15 сантиметров. Длина траков составляет 50 сантиметров, траки немного шире чем транспортная лента, это расстояние нужно для зацепа трака за ведущую звезду от снегохода. Я думаю таким способом можно изготовить гусеницу вообще для любого снегохода, даже не самодельного, здесь можно посмотреть цены на снегоходы Тюмень.

Изготовления траков для гусеницы

В качестве траков использовалась разрезанная пополам труба пластиковая водопроводная, внешним диаметром 40 миллиметров, толщина стенки 5 миллиметров. прикручивается к транспортерной ленте она с помощью болтов М6 с широкой шляпкой, шайба гровер, гайка. Шайбы предварительно я не сгибал, они отлично принимают форму поверхности при затягивании. Соединение транспортерной ленты выполнено таким образом: такие же болты, как используются в креплении трака, 5 штук. Расстояние между строками 93 миллиметра, это расстояние я не сам придумал, я его нашёл в интернете, поделились опытом конструктора, которые уже построили подобные аппараты. И судя по испытаниям, этот размер идеально подходит для данной толщины транспортерной ленты, и для используемых на ведущем валу звёзд от снегохода.

Особенности конструкции

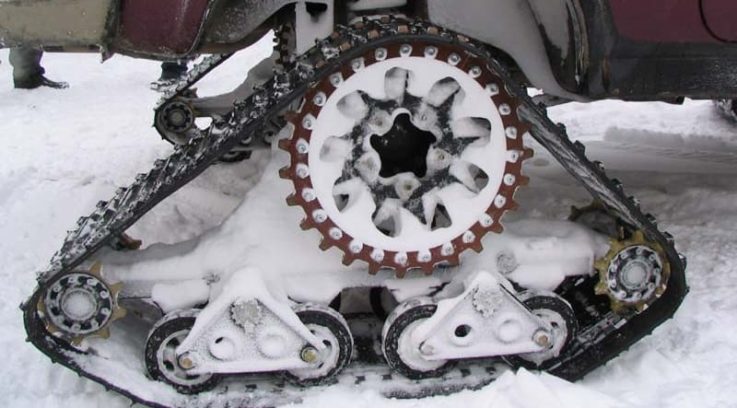

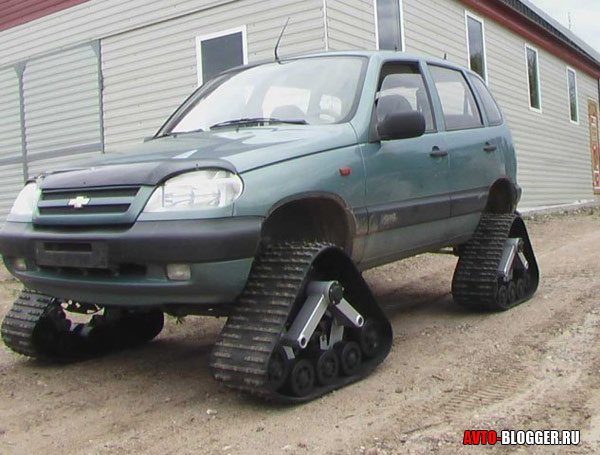

Современный гусеничный модуль для автомобиля представляет собой несложную конструкцию, которую устанавливают вместо колес. Принципиально нового в этой конструкции ничего нет — по сути это усовершенствованный и облегченный движитель Кегресса. Обычно модуль имеет треугольную форму и состоит из каркаса, катков, ведущей звезды и гусеницы, похожей на снегоходную.

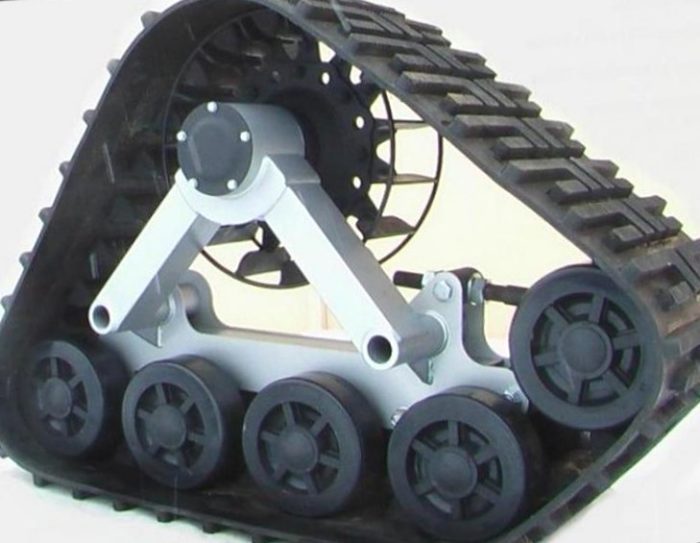

Гусеничный модуль

Благодаря треугольной форме устройство спокойно встает в колесную арку, что исключает необходимость какой-либо доработки автомобиля. Чтобы модуль не провернулся от избытка крутящего момента, его часто фиксируют с помощью тросов или цепей.

Приспособление может иметь и другую форму, а также выполнено таким образом, что нет необходимости даже снимать колеса. Автомобиль просто заезжает на модули, они крепятся и можно ехать. Конечно подобные гусеницы на колеса автомобиля — удовольствие недешевое. Комплект обойдется никак не дешевле 150-200 тыс. рублей. Цена устройств зарубежных производителей может доходить до 700-800 тыс. рублей за комплект, что выше стоимости нового УАЗа. Разумеется, многие пытаются изготовить гусеничный модуль своими руками, и часто это даже получается.

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на машину, составляют экстремалы, охотники и рыболовы, которые в погоне за первозданными красотами и максимальным комфортом не скупятся на элементы модернизации авто. Учитывая цели использования собственного авто и размер своего кошелька, выбирать между покупкой гусениц и их самостоятельным изготовлением придётся самостоятельно. Если на бездорожье вы выезжаете крайне редко, и чаще всего ваша «Нива» видит только магистральную трассу, смысла в покупке нет.

Если же вы увлекаетесь рыбалкой и охотой, то увеличить проходимость транспортного средства за счёт подобной модификации жизненно необходимо для того, чтобы осваивать новые кордоны, а также безопасно, быстро и с комфортом добираться до так называемых рыбных мест. После установки можно заметить следующие положительные изменения:

1. Существенно повышается уровень комфорта во время движения по бездорожью, разница между колёсами и гусеничным ходом ощущается сразу.
2. Повышается скорость машины при передвижении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км/ч.
3. Проходимость транспортного средства также увеличивается и данный параметр можно сравнить с показателями проходимости трактора «Беларусь». Единственное ограничение заключается в величине дорожного просвета, который для «Нивы» составляет 30 см.

Первые гусеницы на авто появились ещё около 100 лет назад и за это время автолюбители оценили их преимущества в полной мере, однако недостатки также существуют:

1. Комплект гусениц стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
2. Косогоры, холмы и местность с резкими перепадами высот могут стать проблемой для системы подрессоривания и трансмиссии, поскольку автомобиль такого размера требует большей площади гусеничного модуля.
3. Переехать упавший ствол дерева или подобное препятствие тоже не всегда получится.

Если руки золотые

Можно собрать из подручных и не таких дорогих материалов своими руками мотособаку. Как сделать такой транспорт? Об этом пойдет речь далее.

Для этого безусловно потребуются определенные навыки, материалы, инструменты и время. Можно выбрать из имеющихся вариантов, но можно создать собственный чертеж мотособаки своими руками. Затем собрать транспорт и получить удовольствие, удобство и дополнительное время на отдых за счет уменьшения времени на прохождение пути по заснеженным полям и дорогам.

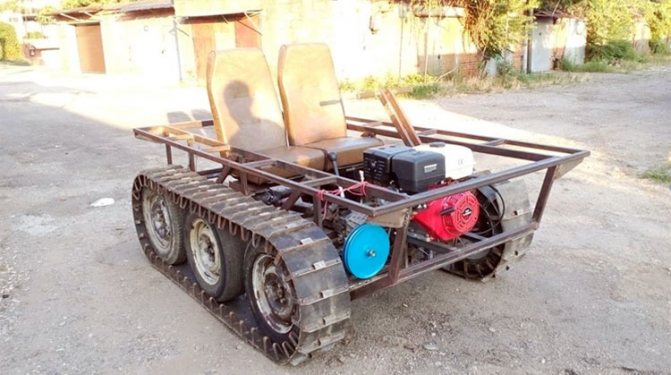

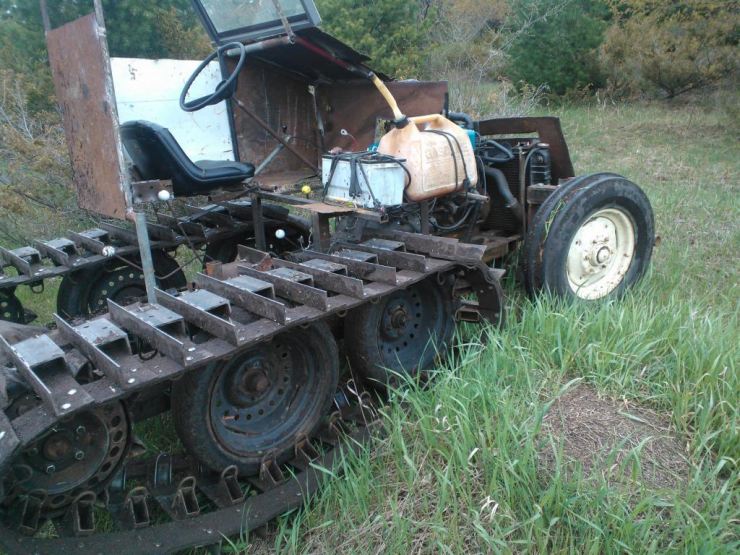

Делаем трактор на гусеницах

Трактор на гусениц является неотъемлемой техникой в работе фермера. С его помощью можно вспахивать десятки гектаров плодородной почвы, а также перевозить различные грузы. Сейчас вы узнаете, как сделать трактор на гусеницах своими руками.

Сначала необходимо сделать гусеницы, подробной процесс их изготовления читайте выше. Далее при помощи сварочного аппарата начните сваривать конструкцию, которая и будет основой для трактора. Изготовить её можно из металлических пластин, балок, реек и других металлических элементов.

Плавно подходим к кабине. Её можно сделать также путём сваривания металлических конструкций и для большей прочности фиксировать строительными болтами.

Что касается двигателя, то наиболее подходящим вариантом будет дизельный двигатель, у которого не менее 14 лошадиных сил.

Особо важно позаботится об охлаждении, ведь при работе самодельного трактора велика вероятность постоянного перегревания двигателя.

Как подобрать для своего вездехода

При подборе гусеницы на уже построенный снегоболотоход требуется учитывать длину опорной плоскости и конструкцию ходовой части. В утилитарных вездеходах возможно использование гусеницы из покрышек (от колесных тракторов или сельскохозяйственной техники), которые лишены боковой части. Беговая дорожка надевается на штатные шины техники, для регулировки натяжения необходимо перемещать одну из осей. От корректности натяжения зависит ресурс самодельной гусеницы, при плохом контакте происходит ускоренный износ шин на колесах и внутренней части ленты.

Возможно применение гусеницы, изготавливаемой по технологии сварки из отдельных звеньев, которые соединяются пальцами на шплинтах. Конструкция аналогична используемой на гусеничных тракторах, в конструкцию ходовой части вездехода требуется ввести двойные опорные катки и ведущие колеса с зубчатым венцом. Недостатком является повышенный вес и шум при движении. Для снижения уровня шума устанавливаются резиновые накладки, которые требуется менять по мере износа.

Для машин заводского изготовления предлагаются оригинальные комплектующие.

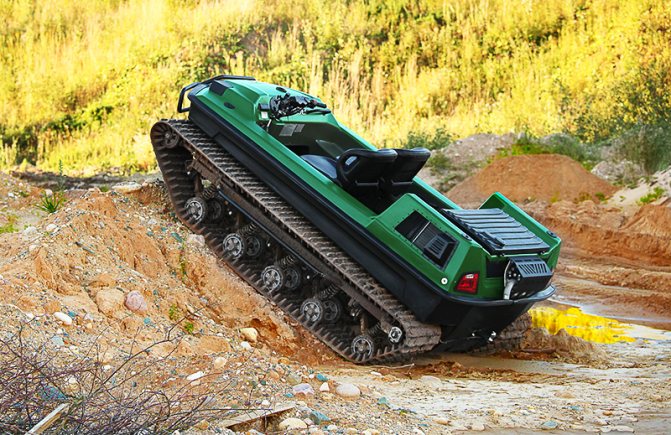

Например, гусеница для вездехода «Штурм» изготовлена из монолитной эластичной ленты, оборудованной симметричными грунтозацепами. Движитель имеет ширину 500 мм, что позволяет передвигаться по грязи и снегу. В конструкции предусмотрены усилители, не позволяющее ленте сойти с колес при резких маневрах. На машинах «Странник» используются эластичные ленты из морозостойкой резины с внутренней армирующей сеткой, предусмотрены боковые зацепы для удержания.

Изготовление

Чтобы получить гусеничный вездеход из ВАЗа своими руками, стоит прежде всего тщательно подобрать чертежи. На иллюстрации ниже приведена самая общая концептуальная схема ТС «Тазик-1». Расстояние между центрами крайних внутригусеничных колес составляет от 208 до 213 см.

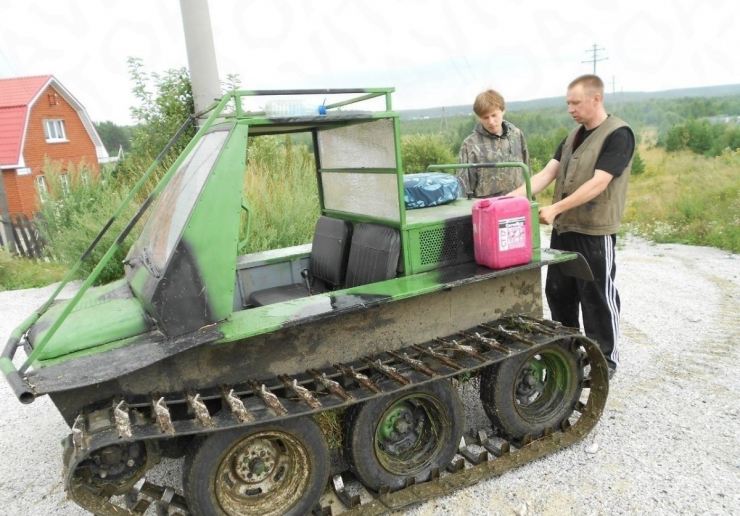

Вот так будет выглядеть самодельный вездеход на базе автомобиля «Ока» с общей длиной 3,3 м и высотой гусеницы 0,542 м.

А вот это подробный чертеж вездехода с коробкой от ВАЗ 2108.

Классическая и уже основательно проверенная на практике схема – «Тазик-1». Подразумевается, что двигатель и КПП будут установлены в лодку.

Коленвал протачивают под подшипник исходного вала (потребуется люнет). Дополнительно ставят переходник для подшипника выжимного типа. На моторный маховик нанизывают венец, снятый с «восьмерки»; классический стартер присоединяют посредством проставки, а понижение скоростей обеспечивает раздаточный узел от «Тойоты».

Сделать ли полный привод в вездеходе или воспользоваться другими решениями — зависит от самих создателей техники. У переднеприводной схемы есть преимущество — нос при движении не будет задираться. К тому же меньше опасность «козления» на дороге. В заднеприводном исполнении транспортное средство не будет «нырять» в грязь, однако нагрузка на звезду вырастает очень сильно. Что касается той самой полноприводной системы в вездеходах на базе ВАЗ, то она:

• обеспечивает большую проходимость, чем в другом транспорте на гусеницах;

• позволяет сделать более прочный кузов;

• сложнее в эксплуатации;

• повышает расход горючего (по крайней мере, три последних свойства указывают эксперты по автомобилям).

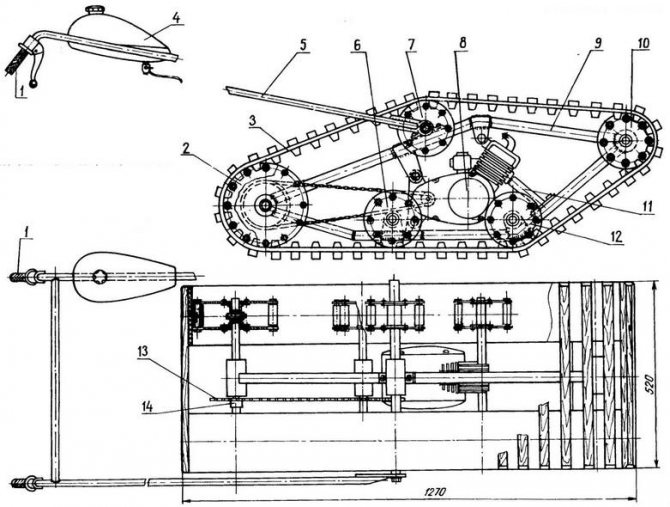

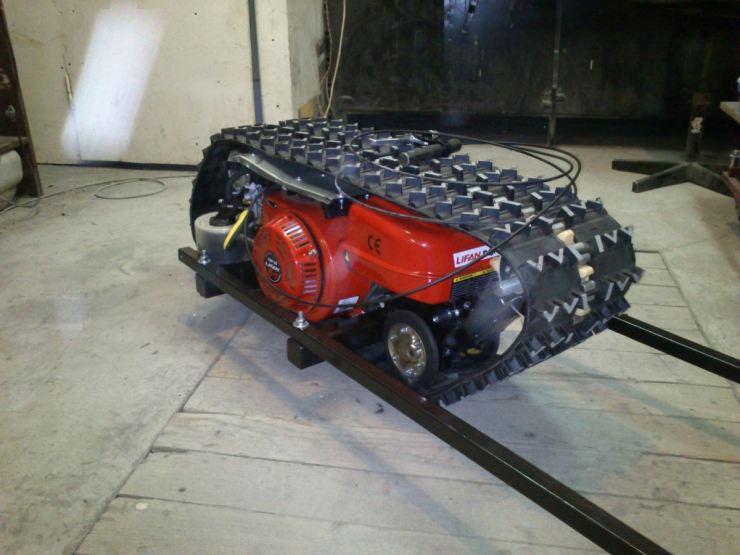

Мотобуксировщиковщик «мотособака» своими руками: схемы и чертежи

Умельцами разработаны различные варианты мотобуксировщиков. Ниже представлен один из вариантов схемы самодельного транспорта с описанием всех составляющих.

Гусеничный мотобуксировщик «Тюлень» составляют следующие узлы и детали:

• 1 — рукоятки управлении мотобуксировщиком;
• 2 — каток ведущий;
• 3 — лента гусеничная;
• 4 — бак топливный;
• 5 — дышло;
• 6, 12 — катки опорные;
• 7 — каток натяжной;
• 8 — двигатель V-50;
• 9 — рама;
• 10 — каток передний;
• 11 — патрубок выхлопной;
• 13 — цепь привода ведущих катков;
• 14 — звездочка ведущего вала.

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Двигатель

В качестве силового агрегата был установлен уже имеющийся китайский двигатель FORZA мощностью 6,5 л.с. с редуктором и автоматическим сцеплением. Тот самый, который стоял на трицикле.

Двигатель Форза 6,5 л.с.

Подробнее про этот двигатель можно прочитать в этой статье. Забегая вперед скажу, что мощности при использовании “Бурановской” гусеницы 380 мм вполне достаточно.

Установка

Полученная конструкция надевается на ходовую часть вездехода, на которой находится ведущее колесо и натяжной ролик. Резиновые покрышки располагаются по центру ленты, установка упоров и изгиб металлических элементов обеспечивают удержание гусеницы при маневрировании. Ведущие колеса изготовлены из стального барабана, на котором имеются накладки треугольного сечения.

Детали соединены между собой сваркой, колесо крепится к ступице ведущего моста болтами. В конструкции предусмотрены тормоза с раздельным приводом, позволяющие изменять направление хода.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.
Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.
Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.
Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Поломки и возможность ремонта

К основным поломкам гусеничных лент, сделанных самостоятельно или в кустарных условиях, относят обрыв эластичного основания или изгиб металлических накладок. Для восстановления работоспособности конструкции требуется разобрать болтовые соединения и произвести замену вышедших из строя деталей. Рекомендуется производить профилактический осмотр движителя после каждой поездки, не допускается хранение вездехода с загрязненной ходовой частью.

При нарушении соосности катков возрастает нагрузка на ходовую часть и ленту. Причиной дефекта является разрушение подшипников или слабая затяжка болтов, удерживающих мосты на раме вездехода. Регулярный профилактический осмотр ходовой части самодельного снегоболотохода позволяет обнаружить и устранить неисправности до момента повреждения гусеничной ленты.

Как сделать гусеницу своими руками для мотоцикла

Его рама сварена из стальных труб диаметром 30 и диаметром 20 мм и четырех стальных пластин толщиной 8 мм. Продольные пазы в пластинах предназначены для подсоединения переднего и заднего валов опорных барабанов гусеницы и регулировки ее натяжения. К вертикальной трубчатой дуге приварена стальная втулка. Через ее отверстие при установке на мотоцикл проходит ось снятого заднего колеса. Ушко в передней части* этой дуги служит для крепления специального узла, которым вся рама фиксируется на задней вилке мотоцикла. А два таких же ушка, приваренных под продольными трубами, необходимы для подсоединения оси балансиров. Кроме того, на концах эти трубы имеют упоры для резьбового натяжителя гусеницы.
Валы передних и задних опорных барабанов гусеницы выточены из стального прутка 0 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепней передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.
Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления и пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.
Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами IVI5.
Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборке между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтоэацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.
Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во вращение цепной передачей от ведущей звездочки (Z=42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами Мб к дообработанной, как показано на чертеже, н лесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.
Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.
Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа. гусеница, гусеница для снегохода, вездеходы самоделки на гусеницах
