Силовая передача мотоцикла Урал
ИМЗ-8.103-10

Механизм переключения коробки передач мотоцикла Урал

ИМЗ-8.103-10

Механизм переключения передач представлен на рис. 16. Переключение передач происходит в определенной последовательности. При нажатии на переднее плечо педали последовательно включаются низшие передачи, а при нажатии на заднее плечо — высшие передачи.

Нейтральное положение механизма переключения зафиксировано между I и II передачами, в этом положении на приборном щитке должна загораться контрольная лампа.

Механизм включения заднего хода состоит из сектора 10 с валиком и закрепленной на нем педали 9 включения заднего хода и шестерни промежуточной, установленной на кронштейне, имеющем продольное перемещение по оси от сектора включения заднего хода.

При включении передачи заднего хода шестерня промежуточная перемещается с кронштейном по оси и соединяет малый венец пусковой шестерни с венцом муфты включения I и II передач на вторичном валу.

Передачу заднего хода можно включить из положений: нейтрального и включенной I передачи. При включенной II, III и IV передаче возможность включения передачи заднего хода исключается.

При повороте правой педали на одну треть всего хода механизм переключения передач устанавливается в нейтральное положение, при этом кронштейн с шестерней промежуточной не Переместится и весь механизм устанавливается в нейтральное положение. При дальнейшем повороте сектора включения заднего хода кронштейн с шестерней промежуточной переместится по оси, включится передача заднего хода и одновременно блокируется сектор переключения передач переднего хода — исключится возможность включения двух передач.

Возвращение педали в исходное положение установит механизм переключения в нейтральное положение.

Рис. 16. Механизм переключения передач: 1—педаль; 2 — собачка с поводком; 3 — пружина возвратная; 4 — храповик; 5 — кривошип собачки с пальцем; 6 — кольцо стопорное; 7 — пружина валика сектора; 8 — валик сектора; 9 — педаль переключения заднего хода; ]0 — сектор включения заднего хода; 11—сектор переключения передач; 12 — ось кронштейна промежуточной шестерни; 13 — валик вилок; 14 — вилка переключения III и IV передач; 15 — вилка переключения I и II передач; 16 — гайка крепления рычага кривошипа собачки; 17 — рычаг кривошипа собачки; 18 — втулка; 19 — сальник

Некоторые эксперименты с передаточными числами в трансмиссии “Соло”.

Этими экспериментами я занимался лет 7 назад. Но, может быть, кому-то это будет интересно и сейчас. Когда я начал ездить на “Соло” первого выпуска, о котором уже упоминалось, то, после обкатки, побольше откручивая ручку газа, был приятно удивлен, как мотоцикл очень резво набирал скорость на четвертой передаче. Я ездил на нем по городу, с его хаотичным движением, лавируя в потоке автомобилей, подобно спортбайкеру.

Ездил обычно в диапазоне 60-90 км/ч в городе (расстояния между светофорами в нашем городе небольшие). На мотоцикле стояла родная трансмиссия: КПП от “совнархоза”, с его передаточными числами 3.6 , 2,28 , 1,7 , 1,3 и мост девятка. Но, когда выезжал за город, на трассу, то был уже неприятно удивлен тем, что уже после 85 км/м (вроде бы небольшая скорость) при постоянной езде движок начинал реветь так, что ехать становилось некомфортно лично для меня. Если бы в КПП была пятая передача, то как раз в этот момент нужно было бы переходить на неё. Но, к сожалению, её нет и вообще-пятая передача-отдельная тема. При рваной езде, в городском режиме ( например, сброс до 60, затем разгон до 90, потом опять сброс ) перекрут двигателя вроде бы не ощущается и не так действует на нервы. Но когда выходишь на трассу. то пилить выше 90 км/ч пропадает всякое желание. Я, конечно, пробовал разгоняться и до максималки, но всего один раз.Мотоцикл легко и очень быстро выходит на 130 км/ч и можно даже еще быстрее, но обороты движка при этом на слух такие, что лучше этого никогда не слышать. Впоследствии я ездил на нем не более 85 км/ч. Так сильно меня раздражал перекрут двигателя. Вообще, для меня лично, на девятке все четыре передачи штатной “совнархозовской” КПП кажутся очень короткими, мотоцикл сразу “зарывается”. Такой вариант хорошо подхорит для светофорных гонок, но у этого мотоцикла все-таки другая идеология. И для одиночки девятка лучше всего, конечно, с 5-КПП. Поэтому, наверное, можно смело утверждать, что девятая пара с такими числами в 4 КПП-это вовсе не скоростная пара для одиночки, а колясочная для мотоцикла с 18-ти дюймлвыми колесами, и ИМЗ сейчас это подтверждает со своей последней моделью колясочника “Заря” (коляска при этом несколько облегченная).

Поэтому я начал возлагать определенные надежды на установку ускоренной четвертой передачи с числом 1.19. Но т.к. в коробке третья передача оставалась с числом 1,7 , а не 1,56 (как на современных 750 кубовых мотоциклах), то был готов к небольшому разрыву между третьей и четвертой передачей. Установил в коробку ускоренные шестерни. Когда проехался, то понял, что ситуация изменилась несильно, и разрыв между третьей и четвертой, можно сказать, почти не чувствуется. Длительная, комфортная скорость при движении по трассе стала 90 км/ч. т.е. всего на 5-7 км /ч выше, при тех же оборотах двигателя.

Надежды не оправдались. Но по прежнему хотелось ездить достаточно быстро, бесшумно и далеко. Пробовал ставить на мотоцикл 19 -дюймовые колеса от колясочника. Но, мне было достаточно поездить на них всего один день, чтобы поставить обратно родные колеса. Выигрыш в скорости-в среднем те же 5-7 км/ч, как и с ускоренной четвертой. Но этот вариант-самый плохой по другим причинам: сильно поднимается центр тяжести, мотоцикл становится тяжелым и валким в поворотах, маневренность существенно ухудшается и, даже когда он стоит на месте, его просто трудно удержать в руках, потому, что он все время валится на бок. Да и большие колеса сильно ухудшают внешний вид одиночки. Мотоцикл выглядит как велосипед. Сочувствую я молодым и смелым парням, отцепающим люльку от колясочника, ставящим девятку и пытающимся быстро ездить. В общем, это -не вариант и о нем можно забыть. Оппозиту-одиночке – только 18-е колеса. После всего этого начал задумываться об установке десятки, в дополнение к ускоренной четвертой.
В журнале “Мото” (декабрь 2003г.) рассказывалось о десятке с шестернями 10 и 33 зуба, т.е. с числом 3,3. У нас же в магазинах были только десятки с 10 и 35 зубьями, т.е. с числом 3,5. После некоторых колебаний, купил такую и я. Сразу же появились сомнения, что мотоцикл с такой трансмиссией, вообще будет разгонятся. Продавец в магазине настойчиво утверждал, что 650 двигатель вообще её не тянет, даже с обычной четвертой. Журнал “Мото” в своей статье тоже не агитировал за неё (хотя там речь шла о десятке с числом 3,3), а склонялся к установке только лишь к четвертой ускоренной. Якобы и в городе сохранится отличная динамика и на трассе все будет замечательно. К тому же, на многочисленных форумах на тему десятки не было какого-либо единого мнения об её установке и уж тем более-с четвертой ускоренной в паре.

Неудивительно, мои сомнения были очень велики, я даже склонялся к тому, чтобы заменить четвертую ускоренную на обычную, неускоренную и поставить одну лишь десятку. И , чтобы хоть немного развеять эти сомнения, я решил рассчитать значения скорости на разных оборотах и сопоставить их с точки зрения здравого смысла. За основу расчета взял фоормулу, связывающую эти величины:

Обзор и ремонт КПП Урал 4320

Урал 4320 – это популярный грузовой автотранспорт, который отлично подходит для эксплуатации по пересеченной местности, в лесном хозяйстве. Этому способствует высокий клиренс, мощный мотор. Комплектуется данная машина дизельными двигателями ЯМЗ. Мощность может превышать 300 лошадиных сил. Схема переключения передач грамотно проработана производителем данной техники. На 100 км тратится примерно 30 литров топлива. Если данный показатель увеличился, необходимо провести преждевременную диагностику автомобильной системы.

Лебедка на Урал-4320 необходима для самовытаскивания автотранспорта или вытаскивания иных машин. Техническое обслуживание лебедки заключается в непосредственной проверке, подтяжке всех креплений.

Составляющие системы трансмиссии

Машины Урал ценятся за высокие мощностные характеристики, прекрасную грузоподъемность, динамику хода. Во многом на рабочие показатели данного автотранспорта оказывает влияние установленная коробка передач. Данное устройство влияет на набор мощности.

На Урал-4320 устанавливается пятиступенчатая коробка передач. Она имеет продолжительный срок функционирования, отлично переносит приходящиеся на нее нагрузки. Картер КПП Урал крепится к картеру сцепления. Механическая КПП на автомобиле Урал имеет неподвижные оси валов. Механизмом переключения передач оснащена верхняя крышка картера.

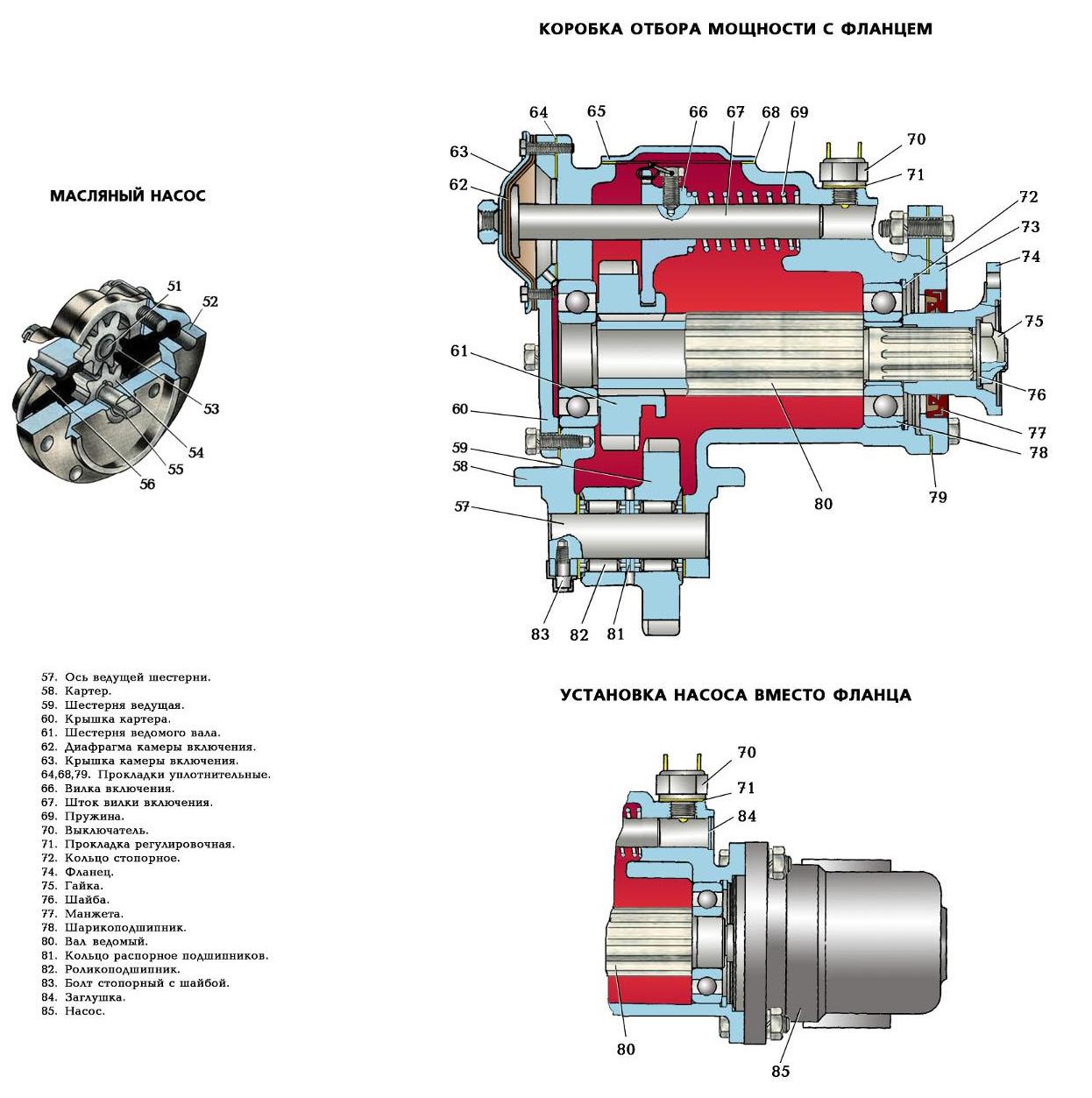

Система трансмиссии включает блокируемые межколесные и межосевые дифференциалы. На грузовике встречается коробка зависимого отбора мощности или КЗОМ.

Следует отметить наличие раздаточной коробки на Урал 4320. Она является 2-хступенчатой, влияет на расход горючего на каждый пройденный километр. Данная коробка надежно зафиксирована на раме несколькими специальными резиновыми подушками.

Раздаточная коробка Урал является дополнительной КП. Она обеспечивает устойчивое движение машины при небольшой скорости. Установленная коробка отбора мощности Урал является одноступенчатой. Она необходима для привода вспомогательных агрегатов.

Характеристика неполадок коробки переключения передач

Чтобы скоростная коробка служила долгие годы, хозяин машины Урал должен ее качественно обслуживать. Уход за системой трансмиссии выражается в следующем:

• замена отработавшего масла;
• замена изношенных комплектующих деталей, что относятся к КПП.

Перечислим основные причины того, почему происходят поломки коробки:

• естественный износ ее комплектующих деталей;
• применение автовладельцем некачественного трансмиссионного масла;
• использование при ремонте запчастей низкого качества;
• нерегулярное прохождение ТО.

Необходимость диагностирования коробки передач Урал 4320 возникает, если стало происходить затрудненное включение передач, стал отмечаться повышенный шум со стороны трансмиссии. Если произошла в коробке передач Урал 4320 поломка зубьев шестерен, то из-за этого во время передвижения по дороге будет отмечаться характерный шум со стороны коробки. Однако появление шума может быть напрямую связано с тем, что в КПП низкое количество горючего.

В большинстве случаев подтекание масла бывает следствием того, что произошел естественный износ резиновых уплотнителей. Данные расходники не восстанавливаются, а заменяются на новые. При этом цена на них остается на доступном уровне.

Когда происходит залив нового трансмиссионного масла, необходимо следовать установленным требованиям. На Урал-4320 проверять уровень имеющегося масла можно по имеющемуся указателю.Проверить состояние раздатки необходимо, если стало отмечаться затрудненное переключение передач. Как правило, это возникает из-за того, что на муфтах появились зазубрины.

Масло в раздатку следует добавлять через верхний люк. Для раздаточной коробки требуется около 3.5 литров горючего. Для скоростной коробки рекомендуется использовать трансмиссионное масло ТСп-15К (минеральное). Данное горючее применяется многими большегрузными автомобилями. Категория вязкости у ТСп-15К следующая – 80W90. Использование качественного масла способствует уменьшению износа трущихся частей.

Так как машины УРАЛ подвержены сильным нагрузкам, обращать внимание нужно на механизм сцепления. В ряде случаев при его повреждении могут плохо включаться передачи. При затруднительной смене передач в первую очередь следует обратить внимание на целостность штоков, синхронизаторов. Ремонтно-восстановительные работы лучше доверить опытным профессионалам.

Продолжать эксплуатировать грузовик, где имеется изношенные механизмы двигателя или трансмиссии запрещено, необходим срочный ремонт. Коробка должна быть полностью герметичной. Ряд деформированных деталей возможно восстановить путем использования таких методов, как сварка, плавка. Для осуществления профессионального ремонта КПП требуется соответствующее оборудование. Ремонт КПП на Урал 4320 должен осуществляться своевременно.

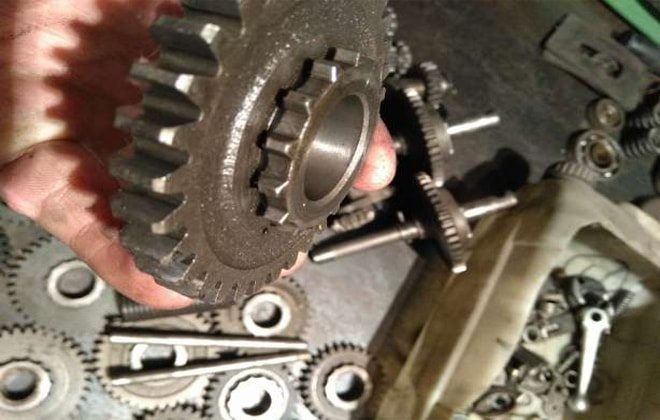

Как снять и разобрать

Для того чтобы демонтировать и разобрать коробку передач, необходимо:

1. Установить транспортное средство на подъемное устройство или смотровую яму.
2. Демонтировать аккумуляторные батареи, воздушный фильтрующий элемент и брызговики. Они расположены в нижней части моторного отсека, по центру и по краям.
3. Убрать поперечину переднего подвесного механизма и приводы передних ведущих колес.
4. Слить трансмиссионную жидкость из коробки.
5. Отсоединить провода датчика, ответственного за показатели скорости. Для этого нужно поддеть отверткой провода и аккуратно снять пружинное фиксирующее устройство.
6. Убрать выключатель заднего хода транспорта.
7. Демонтировать держатель моторного жгута.
8. Отвернуть крепежные болты с коробки передач и кронштейна гидравлического привода выключения сцепного механизма.
9. Убрать болты с рабочего цилиндрического блока, картера сцепления, усилителя.
10. Демонтировать картер.
11. Установить опору под демонтированную коробку.
12. Отсоединить от кронштейна переднюю и заднюю опоры.
13. Сдвинуть КПП назад и установить на твердую поверхность.
14. Открутить крепежные элементы и разобрать.

Как собрать и установить

Процедура сборки коробки:

• спрессовать подшипник;
• вставить зубило в промежуток между торцевой частью внутреннего кольца подшипника и коробкой дифференциалов;
• установить подшипник и осевой механизм сателлитов;
• вставить на место опорное кольцо;
• установить шестерни приводов и коробку дифференциалов;
• закрутить крепежные элементы;
• поставить блокирующее кольцо синхронизатора;
• установить скользящую муфту и стопорное кольцо ступицы синхронизирующего устройства;
• установить ведомую шестерню и упорную шайбу;
• отрегулировать зазор между кольцом переднего подшипника и шестерни ведущего типа.

Принцип работы и устранение неполадок в устройстве КПП Урал

КПП Урал — это устройство в системе автомобиля, которое отвечает за передачу мощности.

Как работает КПП

Устройство КПП-141, установленной на некоторых моделях Урала, включает в себя следующие элементы:

Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении.

Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни.

Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия.

Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач. Она перемещает ползуны, оборудованные вилками, которые начинают двигать синхронизаторы с необходимой скоростью. Цветная схема переключения передач есть в руководстве пользователя Урала.

Передаточные числа коробки Урала:

Неисправности и ремонт

Основные неисправности и ремонт коробки:

Ремонт КПП проводят только при выключенном силовом агрегате.

Как отрегулировать

Регулировка коробки передач проводится следующим образом:

Сколько масла заливать

Необходимо заливать масло в соответствии с инструкцией пользователя. Для автомобилей Урал достаточный уровень масляной жидкости составляет 3,5-4 л.

Как снять и разобрать

Для того чтобы демонтировать и разобрать коробку передач, необходимо:

Как собрать и установить

Процедура сборки коробки:

Установка коробки передач на Урал проводится следующим образом:

Сколько стоит коробка

Средняя стоимость коробки на Урал — 80 000 руб.

Устройство и работа раздаточной коробки Урал 4320 и 5557

• Промежуточный валик с шестерёнками низшейвысшей передачей;
• Валик привода заднего со средним мостов. На эти валики устанавливается несимметричный цилиндрический межосевой дифференциал;
• Валик привода переднего моста;
• Первичный валик с шестерёнками высшей и низшей передачей, а между ними устанавливается муфта, переключающая передачи.

Раздаточная коробка Урал распределяет крутящий момент между мостами, увеличивает крутящий момент ведущих колёс, что гарантирует устойчивость во время движения машины Урал. Раздаточная коробка Урал существенно влияет на затраты топливной смеси и на тягово – скоростные параметры машины. Из-за этого себестоимость перевозки различного груза напрямую зависит от правильного выбора параметров, которыми владеет сама раздаточная коробка.

Кпп мотоцикла урал передаточные числа

КОРОБКА ПЕРЕДАЧ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

На мотоциклах “Урал” и “Днепр” К-650 устанавливается двухходовая четырехступенчатая коробка передач модели 6204. На мотоциклах “Днепр” МТ9, МТ10-36, МВ-750М МВ-650, “Днепр-12” устанавливается двухвальная четырехступенчатая с передачей заднего хода и механизмом автоматического выключения сцепления модели МТ804.

Все модели коробок передач дорожных мотоциклов имеют неизменные передаточные числа на всех четырех передачах для движения вперед: 1 — 3,6 (36/10), 2 — 2,28 (32/14), 3-1,7 (29/17), 4-1,3 (26/20). Величину передаточного числа получают как результат деления количества зубьев шестерни ведомой (вторичного вала) на количество зубьев шестерни ведущей первичного вала.

КОРОБКА ПЕРЕДАЧ МОТОЦИКЛОВ “УРАЛ”, К-750 И К-750М

Коробки передач мотоциклов “Урал” и К-750, К-750М, К-650 (рис. 4.9) Киевского мотоциклетного завода унифицированы. Начиная с 1980 г. на мотоциклах “Урал” и “Днепр” начали устанавливать модернизированные коробки передач. Кулачковые муфты включения на вторичном валу были заменены шлицевыми, внешние детали механизма переключения передач переменены в закрытую полость картера и изолированы от попадания грязи на рабочие поверхности. Замена кулачковых муфт шлицевыми заметно снизила возможность самовыключение передач. Размещение всех деталей механизма переключения в закрытые полости значительно уменьшило их износ, повысило надежность работы и долговечность механизма. Новые модели коробок мотоциклов “Урал” созданы на основе существовавших ранее путем неоднократной модернизации. Модель коробки передач с передачей заднего хода выпускающаяся с 1987 г., имеет много общего с предыдущей.

Корпус коробки передач состоит из: картера 3, крышек передней 1, левой 11 (рис. 4.9) и правой 19 (рис. 4.10). Картер и передняя крышка — несущие детали, воспринимающие основные нагрузки во время работы коробки передач. В них размещены опоры валов. К картеру крепятся левые и правые крышки, на которых смонтирован механизм переключения передач.
