Как снять корпус масляных фильтров камаз

Что такое масляный теплообменник КАМАЗ?

Масляный теплообменник (жидкостно-масляный теплообменник, ЖМТ) — узел систем смазки и охлаждения дизельных силовых агрегатов высокой мощности; встраиваемый в систему жидкостного охлаждения двигателя теплообменник специальной конструкции, обеспечивающий охлаждение моторного масла за счет теплообмена с потоком охлаждающей жидкости.

Система смазки мощных дизельных агрегатов КАМАЗ работает в тяжелых условиях, масло постоянно подвергается действию высоких температур и постепенно теряет свои качества. На определенных режимах моторное масло может перегреваться, что ведет к уменьшению его вязкости и смазывающей способности, а также к интенсивному разложению и выгоранию. В конечном итоге перегретое масло ухудшает работу двигателя и даже может стать причиной его выхода из строя. Эта проблема решается введением в систему смазки двигателей КАМАЗ элемента для охлаждения масла — теплообменника.

Масляный теплообменник является составной частью систем смазки и охлаждения мотора, он обеспечивает отвод излишнего тепла от масла за счет активного теплообмена с омывающим потоком охлаждающей жидкости (ОЖ). Именно поэтому устройства данного типа называются жидкостно-масляными теплообменникам, или ЖМТ. Данный агрегат выполняет несколько функций:

• Частичное охлаждение масла при температуре двигателя менее 100 градусов;
• Охлаждение всего поступающего на мотор масла при температуре в пределах 100-110 градусов;
• Сокращение расхода масла на угар и продление его ресурса;
• Обеспечение оптимального температурного режима различных систем двигателя — благодаря ЖМТ температура масла никогда не падает ниже температуры ОЖ, что способствует более равномерному прогреву деталей мотора, снижению механических напряжений и т.д.;
• Упрощение конструкции системы охлаждения масла и сокращение стоимости двигателя при обеспечении нормальных характеристик его работы.

Сегодня теплообменники устанавливаются в большинстве дизелей КАМАЗ, соответствующих нормам Евро-2 и выше, они играют важную роль в обеспечении нормальных характеристик силового агрегата на всех режимах работы. Неисправный теплообменник подлежит скорейшему ремонту или полной замене, но прежде, чем покупать новую деталь, следует разобраться в конструкции и работе этих устройств.

Устройство и принцип действия масляных теплообменников КАМАЗ

На двигателях КАМАЗ в настоящее время находят применение только ЖМТ кожухотрубного (трубчатого) типа различных модификаций. Конструктивно данный агрегат довольно прост, он состоит из следующих деталей:

• Корпус (кожух);
• Сердцевина с дефлектором;
• Подводящий коллектор;
• Отводящий коллектор.

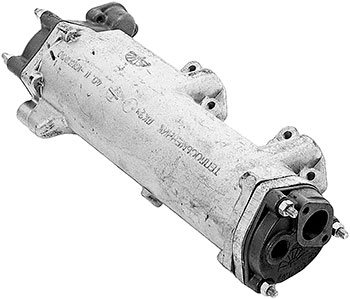

Основу конструкции составляет алюминиевый цилиндрический корпус (кожух), на стенке которого выполнены каналы и привалочные поверхности для присоединения к блоку масляных фильтров (установка выполняется через прокладки). Торцы кожуха закрываются специальными крышками с патрубками — подводящим и отводящим коллекторами, первый обеспечивает подачу охлаждающей жидкости из водяной рубашки блока цилиндров внутрь корпуса, а второй отводит жидкость обратно в систему охлаждения двигателя. На корпусе выполнены сверления и каналы под установку перепускных клапанов, обеспечивающих перепуск масла в обход теплообменника при засорении его сердечника.

Внутрь корпуса устанавливается сердцевина — сборка тонкостенных медных или латунных трубок, помещенных в пакет поперечных металлических пластин. На сердцевине расположено пять пластин с выступающей частью, которые делят всю деталь на четыре секции, что обеспечивает изменение направления потока масла. С одной стороны сердцевины располагается фланец, который при монтаже упирается в торец корпуса, с противоположной стороны фланец имеет такой диаметр, чтобы плотно входить внутрь кожуха, на нем же располагается несколько уплотнительных колец. Такая конструкция обеспечивает разделение потока охлаждающей жидкости и масла, препятствуя их смешиванию. А для правильного направления потока масла с одной стороны сердцевины располагается дефлектор — незамкнутое металлическое кольцо с щелью.

В собранном ЖМТ образуется теплообменник с двумя изолированными потоками: по трубкам сердечника протекает ОЖ, а по пространству между трубками и стенками кожуха протекает масло. Благодаря разделению сердечника на четыре секции путь потока масла увеличивается, чем достигается более эффективная отдача тепла охлаждающей жидкости.

ЖМТ монтируется на двигатель в сборе с блоком масляных фильтров (здесь же размещается термосиловой клапан, регулирующий поток масла через теплообменник), его подводящий и отводящий коллекторы соединяются с соответствующими патрубками на блоке цилиндров. В большинстве конструкций подводящий коллектор соединяется с блоком посредством короткой трубы, а отводящий коллектор — с помощью привалочной поверхности.

Работает ЖМТ следующим образом. При температуре двигателя ниже 95 градусов термосиловой клапан закрыт, поэтому весь поток масла от масляного насоса проходит через фильтры и сразу поступает в систему смазки двигателя. При повышении температуры выше 95 градусов клапан открывается, и часть масла от фильтров направляется на ЖМТ — здесь оно проходит внутри кожуха вокруг сердцевины, отдает излишнее тепло проходящей по трубам ОЖ, и только затем поступает в систему смазки двигателя. При росте температуры свыше 100 градусов термоклапан направляет в ЖМТ уже весь поток масла от фильтров. Если по каким-либо причинам температура двигателя превысила 115 градусов, охлаждение масла в ЖМТ становится неэффективным и может наступить перегрев — о наступлении аварийной ситуации предупреждает соответствующий индикатор на приборной панели.

Из чего состоит и как работает теплообменник жидкостно-масляного типа

Внутри корпуса алюминиевой детали находится сердцевина с дефлектором и масляными фильтрами, от которой отходят подводящий и отводящий патрубки для перекачки охлаждающей жидкости. Подводящий патрубок (коллектор) отвечает за подачу ОЖ с блока цилиндров на охлаждение, отводящий — за возвращение ОЖ обратно в водяную рубашку. Также, важным элементом конструкции считается перепускной клапан для аварийной работы в обход дефлектора, в случае его засорения или других проблем в работе.

Сердцевина разделена металлическими пластинами на 4 изолированные секции. Их наличие позволяет направлять поток масла и ОЖ внутри работающей системы. Этим же занимается фланец, плотно зафиксированный внутри корпуса уплотнительными кольцами с одного конца и упертый в торцевую стенку — с другого. За направление потока моторного масла в конструкции отвечает дефлектор.

При всей кажущейся сложности, основная задача детали заключается в эффективном разделении потоков масла и хладагента при перегонке их внутри замкнутого контура. Соответственно, хладагент «заперт» внутри трубок сердечника, а нуждающееся в большем пространстве и пути перетекания масло просачивается между трубочками с хладагентом и стенками корпуса ЖМТ. Подводящий коллектор включается в систему через короткую переходную трубку, отводящий — путем приваливания.

Принцип работы жидкостно-масляного охладителя в общем виде выглядит так:

при нагреве двигателя до 95–100 градусов открывается термосиловой клапан ЖМТ;

через клапан часть масла с фильтров поступает в кожух;

внутри масло проходит через все 4 блока сердцевины, в процессе отдавая тепло и остывая;

остывшее масло постепенно возвращается в систему через отводящий коллектор.

В случае перегрева двигателя до 100–115 градусов через теплообменник проходит весь поток масла из системы. ЖМТ эффективен при температуре нагрева двигателя до 115 градусов. В случае перегрева на приборной панели КАМАЗа начинает мигать аварийный индикатор, сигнализирующий о необходимости заглушить мотор до полного остывания, и выполнить диагностику системы на предмет поиска причины достижения критического уровня температуры.

Почему возникают сбои в работе теплообменника КамАЗ

Основная неисправность, которая может случиться с теплообменником – смешивание охлаждающей жидкости с маслом. Такая проблема может вывести из строя весь двигатель, потому что нарушится система охлаждения, а кроме того, масло потеряет свои смазочные свойства, что приведет к быстрому износу деталей.

Проблема возникает из-за разгерметизации какого-либо из участков теплообменника: неплотное соединение трубок, трещины на корпусе, пробой прокладок, неверная регулировка клапанов.

Обнаружить проблему можно по некоторым косвенным признакам:

• Двигатель стал перегреваться
• Снижается давление моторной смазки из-за того, что смесь масла и охлаждающей жидкости очень плотная и засоряет фильтры
• Изменяется цвет охлаждающей жидкости

Применяемость масляных теплообменников на автомобилях КАМАЗ

ЖМТ устанавливаются только на дизельные двигатели КАМАЗ 740 различных модификаций экологических классов Евро-2, 3 и 4. Сегодня используется два типа теплообменников:

• Каталожный номер 740.11-1013200 — короткая модификация;
• Каталожный номер 740.20-1013200 — длинная модификация.

Отличие данных деталей заключается в конструкции коллекторов и, следовательно, в способе подключения к системе охлаждения. В коротком ЖМТ отводящий коллектор имеет только привалочную поверхность на торце для присоединения патрубка с помощью болтов или шпилек. Теплообменники с таким коллектором являются универсальными, они подходят для большинства КАМАЗовских двигателей различных экологических классов. В длинном ЖМТ на отводящем коллекторе расположен патрубок для присоединения шланга с фиксацией металлическом хомутом. В остальном обе детали идентичны и могут присоединяться к стандартным сборкам фильтров.

Причины перегрева двигателя Каменс

Для поддержания оптимального теплового режима, в двигателе Cummins реализована жидкостная система охлаждения, отводящая тепло от нагретых деталей и передающая его в окружающую среду.
Основными причинами, по которым тепловой режим мотора может быть смещен, а рабочая температура охлаждающей жидкости «перешагнуть» верхнее допустимое значение, являются:

• неисправная работа термостата;
• засорение шлаком нижнего бачка радиатора;
• пониженный уровень охлаждающей жидкости;
• внешние засорения радиаторных сот;
• образование воздушно-паровых пробок в системе.

В случае закоксовывания клапана термостата шлаками и солями, он будет постоянно находиться в закрытом положении, не пропуская перегретую жидкость в радиатор для охлаждения.

Внутреннее засорение радиатора (а в частности, его нижнего бачка) шлаком возможно благодаря тому, что, при остывании наполняющей его жидкости, происходит подсос атмосферного воздуха с пылью. Образование грязевых отложений препятствует протеканию теплообмена и циркуляции охлаждающей жидкости.

Образование воздушных пробок в системе, зачастую, наблюдается после замены жидкости-носителя, а пониженный ее уровень может свидетельствовать о подтеканиях, вызванных нарушением герметичности соединений.

Применяемые при сборке двигателей Каминс форсунки второго поколения обладают щелевым фильтром, который позволяет удалять мелкие частицы грязи из топлива. “такая особенность форсунок дает возможность заправляться без опасений любым топливом, продающимся на российских рынках.

Конструкция картера отличается в разных типах двигателей. В легких моторах картер представляет собой одну деталь, отлитую в единой форме, без всяких болтовых или сварных соединений. в строении и обслуживании картера читайте тут.

Помимо перечисленных неисправностей, перегрев двигателя может быть вызван неправильно подобранным режимом его эксплуатации (например, непрерывное движение на пониженных передачах, при котором, мотор постоянно работает на максимальных оборотах). Следует отметить, что в жаркую погоду закипание, в таком случае, наступит особенно быстро.

Как верно подобрать и заменить масляный теплообменник КАМАЗ

Жидкостно-масляные теплообменники имеют простую конструкцию, что обуславливает их высокий ресурс и надежность. Однако с течением времени сердечник ЖМТ засоряется, пространство между пластинами забивается различными отложениями — это приводит к повышению сопротивления потоку масла и снижает эффективность теплообмена. При чрезмерном засорении срабатывает перепускной клапан, и масло из фильтров поступает в двигатель в обход теплообменника. В результате охлаждение масла ухудшается и даже при малой нагрузке высок риск перегрева. Если возникает такая ситуация (загорается соответствующая индикаторная лампа, наблюдается ухудшение работы мотора), масляный теплообменник необходимо проверить, демонтировать с двигателя, подвергнуть разборке и очистке.

Также в деталях теплообменника в результате процессов коррозии или при повреждении возникают трещины и щели, через которые масло попадает в охлаждающую жидкость. Эта же проблема наблюдается при износе или повреждении уплотнительных элементов. В этом случае ЖМТ подлежит ремонту или полной замене. Сегодня на рынке присутствуют различные по комплектации ремонтные комплекты, содержащие прокладки, сердечники, коллекторы и другие детали. Если же ремонт выполнить невозможно или нецелесообразно, то необходимо полностью заменить деталь. Все работы выполняются в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. Перед ремонтом осуществляется слив охлаждающей жидкости и части масла, после замены все жидкости доводятся до нужного уровня. Впоследствии ЖМТ требует лишь регулярного осмотра и проверки клапанов при каждом регламентном ТО.

Если теплообменник подобран и установлен правильно, то моторное масло всегда будет иметь оптимальную температуру, обеспечивая эффективную работу силового агрегата.

Смазочная система двигателя

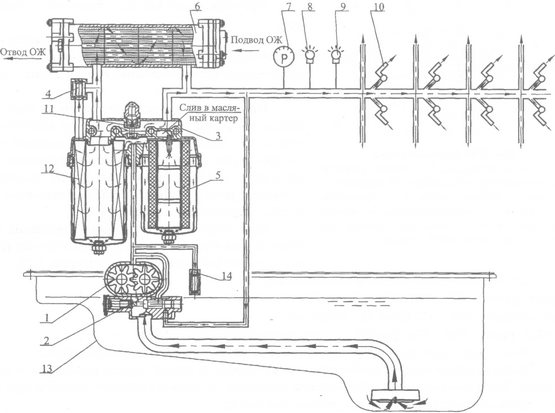

Рис. 2-22. Схема смазочной системы: 1 — насос масляный; 2 — клапан; 3 — фильтр; 4 — перепускной клапан; 5 — частично-поточный фильтроэлемент; 6 — водомасляный теплообменник; 7, 8 и 9 — приборы контроля; 10 — форсунки охлаждения поршней; 11 — термоклапан; 12 — полнопоточный фильтроэлемент; 13 — картер масляный; 14 — клапан предохранительный.

Смазочная система двигателя комбинированная, с «мокрым» картером. Система включает масляный насос, фильтр очистки масла, водомасляный теплообменник, картер масляный, маслоналивную горловину, направляющую трубку и указатель уровня масла.

Различные комплектации двигателя могут отличаться формой картера масляного, расположением и глубиной копильника масла. Соответственно, масляный насос имеет различные маслозаборники. Двигатели оснащаются маслозаливной горловиной и указателем уровня масла, расположенными в передней крышке или на картере маховика.

Схема смазочной системы показана на рис. 2-22. Из картера 13 масляный насос 1 подает масло в фильтр очистки масла 3 и через водомасляный теплообменник 6 в главную магистраль, и далее к потребителям. В смазочную систему также включены клапан 2 системы, обеспечивающий давление в главной масляной магистрали 392. 539 кПа (4,0. 5,5 кгс/см 2 ) при номинальной частоте вращения коленчатого вала двигателя и температуре масла 80. 95 °С, перепускной клапан 4, отрегулированный на срабатывание при перепаде давления на фильтре 147-216 кПа (1,5-2,2 кгс/см 2 ) и термоклапан 11 включения водомасляного теплообменника.

При температуре масла ниже 95 °С, клапан открыт и основной поток масла поступает в двигатель минуя теплообменник. При температуре масла более 110 °С, термоклапан закрыт и весь поток масла проходит через теплообменник, где охлаждается водой. Тем самым обеспечивается быстрый прогрев двигателя после запуска и поддержание оптимального температурного режима в процессе эксплуатации. Конструктивно термоклапан расположен в корпусе масляного фильтра. Максимальная температура масла в системе смазки 115 °С.

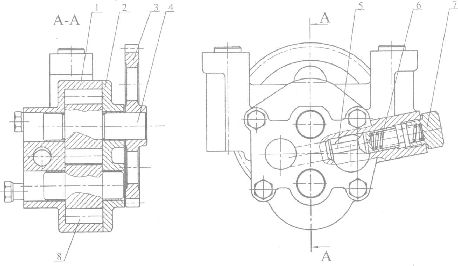

Рис. 2-23. Насос масляный: 1 — крышка; 2 — корпус; 3 — шестерня ведущая; 4 — ведомое зубчатое колесо; 5 — шпонка; 6 — гайка; 7 — зубчатое колесо; 8 — ось; 9 — шплинт; 10 — пробка; 11, 12 — пружины; 13 — клапан; 14 — шарик; 15 — шайбы регулировочные.

Масляный насос (рис. 2-23) закреплен на нижней плоскости блока цилиндров. Ведущее зубчатое колесо напрессовано на передний носок коленчатого вала и имеет 64 зуба, ведомое 52.

Инструкция по замене указателя

Процедура замены ДДМ на КАМАЗе несложная, поэтому выполнить ее может даже водитель, не имеющий большого опыта ремонтных работ.

Меняя ДДМ следует выполнить следующую последовательность действий:

1. В первую очередь нужно найти и выкрутить старый прибор, расположенный возле силового агрегата.
2. На посадочное место снятого устройства следует вкрутить новый прибор. При этом нужно использовать герметик.
3. Далее прикручивается шланг. Соединение также нужно обработать герметиком. Шланг прокладывается по штатной проводке.
4. Затем манометр соединяется со шлангом. Если ранее стоял электронный прибор, то нужно выбрать место для установки указателя.

Для исправной работы двигателя необходимо следить за уровнем давления масла, иначе при его отсутствии механизмы и узлы могут прийти в негодность или повергнуться быстрому износу.

Маневровые локомотивы

46. ВОДОМАСЛЯНЫЙ ТЕПЛООБМЕННИК

Для охлаждения дизельного масла водой вспомогательного контура предназначен водомасляный теплообменник (рис. 71). К торцам цилиндрического корпуса 9 приварены фланцы 5 для крепления двух крышек — передней 4 и задней 12. В передней крышке сделаны два отверстия для крепления труб подвода и отвода воды. Снизу к крышке 4 приварена труба со сливным краном /. Полость крышки разделена горизонтальной перегородкой 3 на две части для направления входящего и выходящего потоков воды. В верхней части корпуса сделаны два отверстия и приварены фланцы, в которые ввернуты шпильки 6 для крепления масло-подводящей и маслоотводящей труб. В нижней части корпуса предусмотрен кран 16 для слива масла. Внутри корпуса размещен трубчатый элемент, состоящий из 150 латунных трубок 8 лиаметром 16 мм, двух трубных решеток 2, // и 21 сегментообразной перегородки 15.

Рис. 71. Водомасляный теплообменник: . 16 — сливные краны; 2, 11 -■- трубные решетки; З — горизонтальним перегородка; 4. 12 — передняя и задняя • рышки; 5, 7. 10 фланцы; 6 — шпилька; Л ■■ латунная трубка; 9 — корпус; 13 — стальное кольцо; 14 — резиновое к<;.іьцо; 15 — стгментообразная перегородка

Трубки установлены в отверстиях трубных решеток, развальцованы и приварены. Переднюю трубную решетку 2 закрепляют между фланцами крышки и корпуса, для чего последние имеют специальные расточки. Уплотнение решетки с двух сторон обеспечивается паронитовыми прокладками. Задняя решетка 11 в корпусе не закрепляется и может перемещаться при температурном изменении длины трубчатого элемента. Уплотнение между фланцем 5 и крышкой 12 обеспечивается двумя резиновыми 14 и одним стальным 13 кольцами.

Для крепления теплообменника к левому наклонному листу блока цилиндров приваривают плиты, к которым при помощи шпилек крепят два кронштейна. Сверху к кронштейнам шарнирно прикрепляют хомуты из стальной ленты, заканчивающиеся стержнями с резьбой. При помощи гаек хомуты стягивают с кронштейнами.

Масло поступает в теплообменник через отверстие во фланце 7, заполняет пространство между трубками и проходит к отверстию во фланце 10, причем перегородки 15 удлиняют его путь, постоянно меняя направление движения масла. Так как масло омывает трубки 8, по которым циркулирует менее нагретая вода вспомогательного контура, то оно, отдавая часть тепла воде, охлаждается перед поступлением в коллекторы. Охлаждающая вода входит в переднюю крышку 4 через нижнее отверстие, проходит по 75 трубкам, в задней крышке меняет направление движения и возвращается по другим 75 трубкам в верхнюю полость передней крышки, откуда идет в секции холодильника.

Смазочная система двигателя

СМАЗОЧНАЯ СИСТЕМА ДВИГАТЕЛЯ

Смазочная система комбинированная, с «мокрым» картером. Система включает масляный насос, фильтр очистки масла, водомасляный теплообменник, картер масляный, маслоналивную горловину, направляющую трубку и указатель уровня масла.

Различные комплектации двигателя могут отличаться формой картера масляного, расположением и глубиной копильника масла. Соответственно, масляный насос имеет различные маслозаборники. Двигатели оснащаются маслозаливной горловиной и указателем уровня масла расположенными в передней крышке или на картере маховика.

Схема смазочной системы показана на рисунке 23. Из картера 13 масляный насос 1 подает масло в фильтр очистки масла 3 и через водомасляный теплообменник 6 в главную магистраль, и далее к потребителям. В смазочную систему также включены клапан 2 системы, обеспечивающий давление в главной масляной магистрали 392…539кПа (4,0…5,5 кгс/см2) при номинальной частоте вращения коленчатого вала двигателя и температуре масла 80.. .95 °С, перепускной клапан 4, отрегулированный на срабатывание при перепаде давления на фильтре 147…216 кПа (1,5…2,2 кгс/см2) и термоклапан 11 включения водомасляного теплообменника.

При температуре масла ниже 95 °С, клапан открыт и основной поток масла поступает в двигатель минуя теплообменник. При температуре масла более 110 °С, термоклапан закрыт и весь поток масла проходит через теплообменник, где охлаждается водой. Тем самым обеспечивается быстрый прогрев двигателя после запуска и поддержание оптимального температурного режима в процессе эксплуатации. Конструктивно термоклапан расположен в корпусе масляного фильтра. Максимальная температура масла в системе смазки 115 °С.

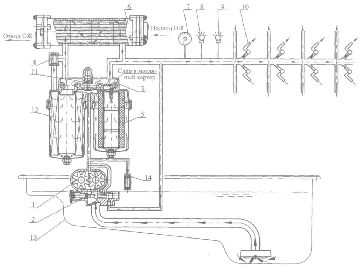

Рисунок 23. Схема смазочной системы: 1 — насос масляный; 2 — клапан; 3 — фильтр; 4 — перепускной клапан; 5 — частично-поточный фильтроэлемент; 6 — водомасляный теплообменник; 7, 8 и 9 — приборы контроля; 10 — форсунки охлаждения поршней; 11 — термоклапан; 12 — полнопоточный фильтроэлемент; 13 — картер масляный; 14 — клапан предохранительный.

Рисунок 24. Насос масляный: 1- крышка; 2 — корпус; 3 — шестерня ведущая; 4 — ведомое зубчатое колесо; 5 — шпонка; 6 — гайка; 7 — зубчатое колесо; 8 — ось; 9 — шплинт; 10- пробка; 11, 12 — пружины; 13 — клапан; 14 — шарик; 15 — шайбы регулировочные.

Масляный насос (рисунок 24) закреплен на нижней плоскости блока цилиндров. Ведущее зубчатое колесо напрессовано на передний носок коленчатого вала и имеет 64 зуба, ведомое 52.

Зазор в зацеплении зубчатых колес привода регулируется прокладками, устанавливаемыми между привалочными плоскостями насоса и блока цилиндров и составляет 0,15…0,35 мм. Момент затяжки болтов крепления масляного насоса к блоку должен быть 49…68,6 Н м (5…7 кгс м).

Масляный насос шестеренчатый, односекционный. Содержит корпус 2, крышку 1, шестерни 3 и 7. В крышке расположен клапан смазочной системы 13, с пружиной 11, отрегулированный на давление срабатывания 392.. .439 кПа (4.. .4,5 кгс/см2). Также насос имеет предохранительный клапан выполненный в виде шарика 14 подпружиненного пружиной 12. Давление срабатывания клапана 833…882 кПа (8,5…9,5 кгс/см2).

Рисунок 25. Фильтр масляный с теплообменником: 1 — корпус фильтра; 2, 3 — уплотнительные кольца; 4 — частично-поточный фильтрующий элемент; 5 — теплообменник; 6 — термосиловой датчик; 7 — прокладка; 8 — полнопоточный фильтрующий элемент; 9, 11 — колпаки; 12 — сливная пробка; 13 — поршень термоклапана; 14 — пружина термоклапана; 15 — перепускной клапан; 16 -пружина перепускного клапана.

Фильтр масляный (рисунок 25) закреплен на правой стороне блока цилиндров, состоит из корпуса 1, двух колпаков 9 и 11, в которых установлены полнопоточный 8 и частично-поточный 4 фильтроэлементы.

Колпаки на резьбе вворачиваются в корпус. Уплотнение колпаков в корпусе осуществляются кольцами 2 и 3.

В корпусе фильтра также расположен перепускной клапан 15 и термоклапан включения водомасляного теплообменника. Очистка масла в фильтре комбинированная. Через полнопоточный фильтроэлемент 8 проходит основной поток масла перед поступлением к потребителям, тонкость очистки масла от примесей, при этом, составляет 40 мкм. Через частично-поточный фильтроэлемент 4 проходит 3…5 л/мин, где удаляются примеси размерами более 5 мкм. Из частично-поточного элемента масло сливается в картер. При такой схеме достигается высокая степень очистки масла от примесей.

Термоклапан (рисунок 25) включения водомасляного теплообменника состоит из подпружиненного поршня 13 с термосиловым датчиком 6. При температуре ниже 95 °С поршень 13 находится в верхнем положении и основная часть потока масла, минуя теплообменник, поступает в двигатель. При достижении температуры масла омывающего термосиловой датчик 6 (95+2) °С, активная масса, находящаяся в баллоне, начинает плавиться и, увеличиваясь в объеме, перемещает шток датчика и поршень 13.

При температуре масла (110+2) °С поршень 13 разобщает полости в фильтре до и после теплообменника и весь поток масла идет через теплообменник.

При превышении температуры масла выше 115 °С срабатывает датчик температуры и на щитке приборов загорится сигнальная лампочка.

Водомасляный теплообменник 5 (рисунок 25) установлен на масляном фильтре, кожухотрубного типа, сборный. Внутри трубок проходит охлаждающая жидкость из системы охлаждения двигателя, снаружи — масло. Со стороны масла трубки имеют оребрение в виде охлаждающих пластин. Поток масла в теплообменнике четыре раза пересекает трубки с водой, чем достигается высокая эффективность охлаждения масла.

Картер масляный 13 (рисунок 23) штампованный, крепится к блоку цилиндров через резинопробковую прокладку. Момент затяжки болтов крепления масляного картера 14…17,8 Н м (1,4…1,8 кгс м).

Рисунок 26. Система вентиляции картера двигателя: 1 — угольник; 2 — завихритель; 3 — уплотнительное кольцо; 4 — труба; 5 — втулка внутренняя; 6 — труба слива масла; 7 — маслоотделитель; 8 — шланг угловой; 9,10 — хомуты; 11 — трубка отвода газов; 12 — дроссель; 13 — кляммер.

Система вентиляции картера (рисунок 26) открытая, циклонного типа. Картерные газы отводятся из штанговой полости второго цилиндра, через угольник 1, в котором установлен завихритель 2. При работе двигателя картерные газы проходят через завихритель 2 и получают винтовое движение. За счет действия центробежных сил капли масла, содержащиеся в газах, отбрасываются к стенке трубы 4 и через трубку 6 сливаются обратно в картер. Очищенные картерные газы выбрасываются в атмосферу.

Насос масляный откачивающий (рисунок 27) устанавливается на двигатели для автомобилей специального назначения, работающих с углами кренов — продольные вперед и назад до 30° и поперечные до 20°. Установка шестерни привода откачивающего масляного насоса показана на рисунке 2 поз. 18.

Рисунок 27. Насос масляный откачивающий: 1 — корпус; 2 — крышка; 3 — шестерня ведомая привода; 4 — вал-шестерня ведущая; 5 — клапан; 6 — пружина клапана; 7 — пробка; 8 — ведомая вал-шестерня.

Насос масляный откачивающий закрепляется на пятой коренной опоре коленчатого вала. Момент затяжки болтов крепления масляного насоса, которые одновременно являются креплением крышки коренной опоры, должен быть 275…295 Н м (28…30 кгс м). Зазор в зацеплении приводных шестерен регулируется также прокладками, устанавливаемыми между корпусом насоса и крышкой, при этом зазор должен быть 0,2…0,4 мм.

Откачивающий масляный насос также шестеренный, односекционный. Состоит из корпуса 1, крышки 2, ведущей 4 и ведомой 8 вал-шестерен. В корпусе расположен предохранительный клапан 5, с пружиной 6, отрегулированный на давление срабатывания 600.. .650 кПа (6…6,5 кгс/см2).

Назначение теплообменника масляного и его отличие от радиатора

При нагреве двигателя нагреву подвергается и масло, циркулирующее в системе смазки, и чем мощнее двигатель, тем в более сложных тепловых условиях работает масло. Перегрев моторного масла чреват серьезными проблемами — изменяется вязкость масла, повышается интенсивность его выгорания и разложения, и в целом ухудшаются его рабочие характеристики. Перегретое масло обеспечивает недостаточно качественную смазку трущихся деталей, а также усложняет охлаждение двигателя, а это уже может вылиться в разнообразные поломки силового агрегата вплоть до заклинивания.

Поэтому на многих двигателях внутреннего сгорания в систему смазки вводится дополнительный элемент, обеспечивающий охлаждение масла. На бензиновых моторах чаще применяется традиционный масляный радиатор, а на дизелях, которые в целом нагреваются меньше своих бензиновых собратьев, используются жидкостно-масляные теплообменники (ЖМТ или водомасляные теплообменники).

В чем отличие между радиатором и ЖМТ? Главное — используемый способ охлаждения масла. Отвод тепла от радиатора осуществляется просто набегающим потоком воздуха, а в теплообменнике тепло от масла отводится потоком охлаждающей жидкости, циркулирующей в системе охлаждения силового агрегата. ЖМТ имеет как преимущества перед традиционным радиатором, так и недостатки.

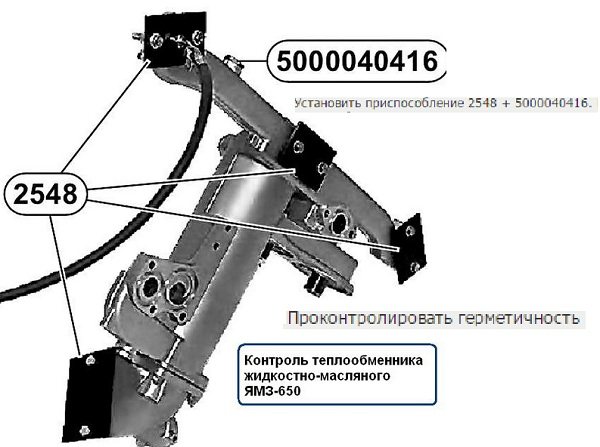

Как собрать теплообменник ЯМЗ?

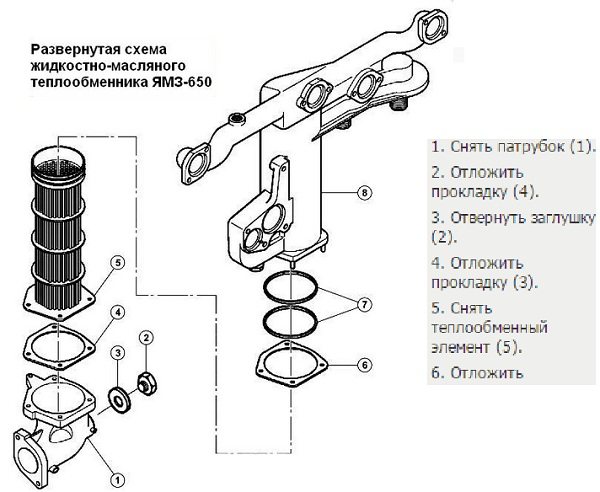

Жидкостно-масляный элемент собирается очень просто. Для этого:

1. Кольцевые уплотнители под цифрой 7 ставим на прежнее место;
2. Уплотнители 7 фиксируем в изначальное положение;
3. Монтируем теплообменник;
4. Прокладку под цифрой 3 ставим на прежнее место;
5. Монтируем заглушку 2 (обязательно затяните деталь до Мкр= 40 ± 5 Нм);
6. Уплотнение четыре ставим на прежнее место;
7. Монтируем патрубок 1 и выполняем его затяжку.

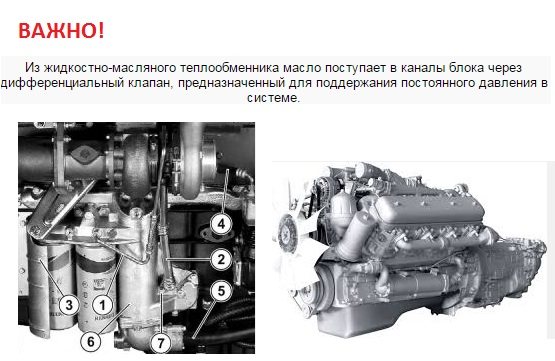

Советы по монтажу теплообменника ЯМЗ 236

После сборки детали выполняем ее монтаж.

Для большей наглядности изучите данные изображения.

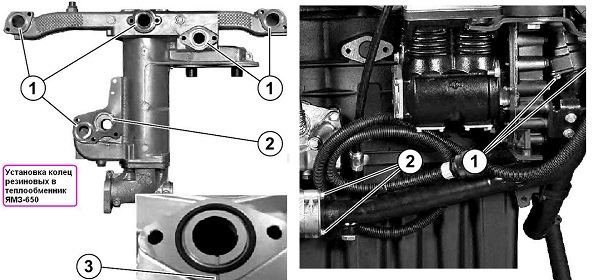

Итак, процесс монтажа теплообменника ЯМЗ 236 или 238:

1. Устанавливаем кольца в специальные канавки;
2. Присоединяем к резьбовым отверстиям две направляющие;
3. Далее монтируем теплообменник ЯМЗ на эти направляющие, болты;
4. Заворачиваем все болты;
5. Смотрим, есть ли резиновые кольца;
6. Закрепляем термозащитный экран, фильтрующие элементы;
7. Смазываем в месте монтажа сливную трубку и отверстие теплообменника;
8. Вдавливаем до упора трубку для слива масла;
9. Закрепляем пластину на поверхность теплообменнике;
10. Вворачиваем болт, затягиваем его;
11. Кольца обжима аккуратно смажьте маслом;
12. Первый конец трубки монтируем в штуцер, а второй – в его отверстие;
13. Монтируем трубу, наживаем два болта к водяному насосу и два болта непосредственно к поверхности детали;
14. Закрепляем трубку подвода жидкости охлаждения между деталью и компрессором, не забыв при этом тщательно смазать все ниппели хорошим маслом. Затянуть гайки.

На этом процесс монтажа теплообменника ЯМЗ завершен.

И еще пару слов.

Типы, устройство и работа масляных теплообменников

На современных двигателях находят применение два типа масляных теплообменников:

• Кожухотрубные (или просто трубчатые);
• Пластинчатые.

Кожухотрубные ЖМТ устанавливаются преимущественно на двигателях КАМАЗ, пластинчатые используются на агрегатах ЯМЗ и других. Эти теплообменники имеют серьезные отличия в конструкции и некоторые особенности работы.

Кожухотрубный ЖМТ. Его основу составляет литой алюминиевый цилиндрический корпус, внутри которого устанавливается сердцевина. Сердцевина состоит из ряда параллельных тонкостенных трубок, заключенных в кожух. Кожух разделен на несколько секций (в КАМАЗ таких секций четыре) поперечными пластинами. Корпус теплообменника с одной стороны закрыт подводящим коллектором, с другой стороны — отводящим коллектором (они устанавливаются через прокладки). Непосредственно в корпусе выполнены фланцы для монтажа сборки из масляных фильтров и термосилового клапана (который помещен в корпус с каналами).

Водомасляный теплообменник монтируется непосредственно на блок двигателя, его коллекторы соединяются с системой охлаждения двигателя. Таким образом, теплообменник становится частью системы охлаждения двигателя, и через него пропускается определенное количество охлаждающей жидкости. Жидкость проходит через сердцевину теплообменника, причем из-за наличия поперечных пластин в кожухе путь охлаждающей жидкости увеличивается (она четыре раза пересекает систему трубок) и эффективность отвода тепла повышается.

Работает такой теплообменник просто. Масло из картера двигателя с помощью насоса нагнетается в фильтры, а из них — в каналы двигателя. При повышении температуры масла до 95-97°C срабатывает термоклапан, и часть потока масла направляется в теплообменник — здесь масло проходит по системе труб, омываемых потоком охлаждающей жидкости, охлаждается до необходимой температуры и поступает в двигатель. При повышении температуры до 110-112°C через ЖМТ проходит уже весь поток масла, поступающий на фильтры. При температуре 115°C наступает перегрев масла, с которым ЖМТ уже не справляется, в этом случае загорается индикаторная лампа, сообщающая о необходимости остановить автомобиль и охладить мотор.

Пластинчатый теплообменник. Его основу тоже составляет корпус, внутри которого находится пакет гофрированных металлических пластин (или теплопередающих элементов). Пластины установлены таким образом, что их гофры образуют два встречных и много раз пересекающихся потока: один — поток охлаждающей жидкости, второй — поток горячего масла. Тепло от масла через пластины передается охлаждающей жидкости, за счет чего и обеспечивается поддержание температуры масла на необходимом уровне.

Пластинчатый ЖМТ монтируется на блок двигателя, при этом теплообменник отделен от масляных фильтров и оснащается только перепускным клапаном. Такое решение упрощает конструкцию, обслуживание и ремонт теплообменника (так как для ремонта или демонтажа данного узла не нужно снимать другие детали).

Как снять и разобрать

Для проведения планового технического обслуживания или устранения дефекта БМО необходимо разобрать. Снять теплообменник с КамАЗа своими руками сложно, но возможно. Для этого необходимо демонтировать узлы, препятствующие свободному доступу к устройству. Затем отсоединяются водопроводные трубы и только после этого маслопроводы. Все отверстия на моторе закрываются чистой тряпкой, чтобы в полость не попала грязь.

Разборка теплообменника подразумевает разборку сердечника для его последующей очистки или устранения возникших дефектов. После разборки обязательно снять, а если нет, то соскоблить с фланцев старые паронитовые прокладки. Следует помнить, что в патрубках может остаться антифриз, а в кузове – остатки масла. Снятый теплообменник осматривают на наличие трещин, загрязнения охлаждающей поверхности.

В связи с тем, что корпус изготовлен из алюминия, для его разборки не рекомендуется использовать молоток.

Вопросы обслуживания и ремонта жидкостно-масляного теплообменника

Водомасляный теплообменник нуждается в периодическом осмотре и техническом обслуживании. При плановом ТО проводится осмотр ЖМТ на предмет утечек охлаждающей жидкости и масла, все утечки устраняются заменой прокладок или поврежденных деталей. Также проверяется работа всех клапанов — термосилового и перепускных.

С течением времени теплообменник засоряется, вследствие чего поток масла и воды (в пластинчатых ЖМТ) испытывает повышенное сопротивление — обычно это приводит к срабатыванию перепускного клапана, вследствие чего масло обходит теплообменник. Засорение водомасляного теплообменника затрудняет охлаждение масла, поэтому данная неисправность приводит к перегреву масла и срабатыванию соответствующего индикатора на приборной панели. Засоренный теплообменник снимается и промывается, в некоторых случаях проще заменить узел в сборе.

Обычно водомасляные теплообменники имеют длительный срок службы, а при регулярном обслуживании и своевременной промывке и ремонте эта деталь не будет доставлять проблем, обеспечивая эффективное охлаждение масла на всех режимах работы двигателя.
