КамАЗ-53229: технические характеристики

Распространённые варианты применения шасси

На шасси КамАЗ-53229 было изготовлено большое количество автобетоносмесителей, оборудованных гравитационным барабаном с внутренними лопастями спирального типа. Также базовое шасси 53229 часто использовалось для изготовления мусоровозов с цельнометаллическими кузовами, загружаемыми с задней стороны.

Множество КамАЗов-53229 трудятся в качестве самосвалов-«сельхозников» (с вместительным прямоугольным кузовом, разгружаемым не только назад, но на три стороны). Их отличает наличие высоких бортов и тентов, а также фаркопа для присоединения прицепа, тоже с боковой разгрузкой.

Используются данные КамАЗы почти всегда с прицепом – как автопоезд для перевозки зерна, семян подсолнечника и других сельскохозяйственных культур. В конце лета / начале осени огромное количество «сельхозников» КамАЗ-53229 можно встретить на автодороге к Новороссийску – они везут в порт проданное за границу зерно нового урожая.

Этот сельхозник из Орловской области перевозит картофель

Кроме того, это универсальное шасси широко применялось для монтажа различного рода ёмкостей и цистерн, бортовых платформ, самосвалов, сортиментовозов, крано-манипуляторных установок и мультилифтов.

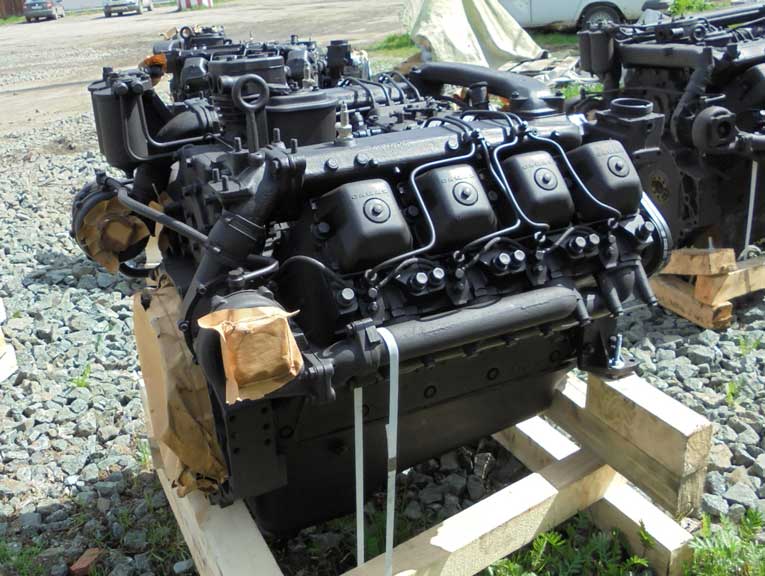

Двигатель КамАЗ-53229

Автомобили КамАЗ-53229 оснащались собственными двигателями Камского автозавода – КамАЗ-740.11 (Евро-1) и КамАЗ-740.30 (Евро-2). Это восьмицилиндровые V-образные дизельные моторы, с турбонаддувом и промежуточным охлаждением наддувочного воздуха, которые широко применялись на различных моделях камских грузовиков, а также на автобусах ЛиАЗ, ЛАЗ, ПАЗ, КамАЗ, НефАЗ; на комбайнах «Дон» и «Полесье»; промышленных и сельскохозяйственных тракторах; на силовых установках судов и тяжёлых кранов; на стационарных и передвижных дизельных энергоустановках. Эти силовые агрегаты известны своими надёжностью и неприхотливостью.

О технических характеристиках двигателя

• Рабочий объём – 10,85 литров.
• Номинальная мощность – 176 кВт (240 л.с.), при частоте вращения коленчатого вала: 2200…2600 об/мин.
• Максимальный крутящий момент – 834 Н.м (85 кгс.м), при частоте вращения коленчатого вала: 1200…1400 об/мин.
• Диаметр цилиндра и ход поршня – по 120 мм.
• Степень сжатия – 16:1.
• Гарабитные размеры двигателя: длина – 1103 мм, ширина – 908 мм, высота – 965 мм.
• Масса двигателя в сухом виде (не заправленного смазкой) – 842 кг (КамАЗ-740.11); 865 кг (КамАЗ-740.30).
• Минимальный удельный расход дизтоплива – 207 г/л.с.*ч.
• Расход масла на угар – не более 0,3% от расхода горючего.
• Ресурс мотора – 800 тысяч километров пробега.

Дизели КамАЗ-740.30 комплектовались топливным насосом высокого давления производства немецкой компании Бош, который имеет функции точной дозировки подаваемого дизтоплива, в зависимости от рабочей нагрузки, и определения наиболее оптимального момента впрыска горючего. По своим экологическим параметрам этот вариант классического КамАЗовского двигателя стал соответствовать международным стандартам ЕВРО-2.

В стандартной комплектации автомобиль КамАЗ-53229 комплектовался топливным баком на 250 литров. Но в качестве дополнительной опции было возможно получить также более вместительный бак – на 350 литров.

Для беспроблемного пуска мотора в зимнее время силовой агрегат может быть оснащён предпусковым подогревателем.

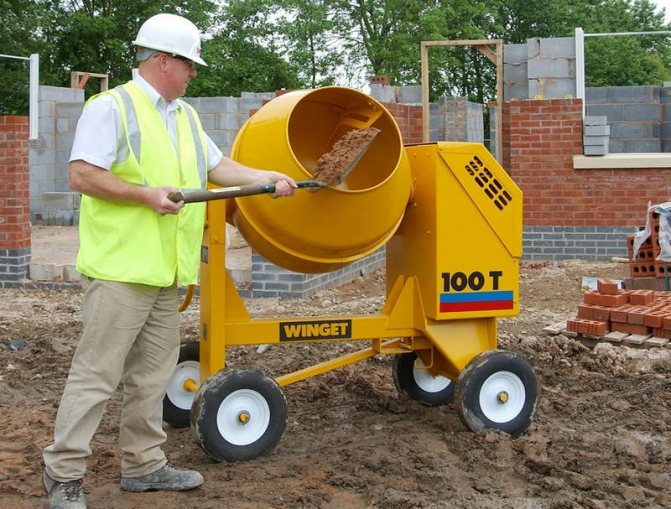

Что такое бетономешалка

Бетономешалкой называется специализированный вид строительной машины, которая предназначена для приготовления жидких растворов, используемых для стяжки, заливки фундамента, кирпичной кладки и т.п. Изделия состоят из емкости разного объема с открытой частью. Бак приводится в движение приводным устройством. Применяется такое оборудование не только в частном строительстве, но и в промышленных масштабах.

Используются агрегаты для смешивания различных компонентов, а основным из них является цемент. Для приготовления соответствующих растворов, в емкость машины загружаются такие материалы, как песок, щебень, гравий, вода и т.п. Все зависит от того, какой вид смеси необходимо получить на выходе. Благодаря специальной конструкции устройства, после приготовления состава происходит удобное выливание смеси в подставляемую емкость для последующей ее транспортировки к месту назначения.

Это интересно! Изобретателем бетономешалки является американец армянского происхождения Степан Степанян, который получил патент в 1935 году. Однако конструкция подобного типа была представлена гораздо раньше, только тогда комиссией не был подтвержден патент.

Технические характеристики по вместимости разных моделей КАМАЗа

Популярными модификациями автобетоносмесителей от КАМАЗА являются 3-осные миксеры на 9 кубических метров. Причины популярности транспорта заключаются в низкой стоимости, дешевых запчастях (которые в свободном доступе), и возможности починить неисправность на месте, если таковая возникает.

Нормы технических условий выпуска техники определяются несколькими характеристиками:

• Габариты и масса конструкции;
• Объем барабана как по выходу раствора, так и по геометрическим показателям;
• Высота разгрузки и погрузки;
• Мощность привода;
• Частота вращения смешивающего элемента;
• Вместимость бака для воды.

Двигатель

Автомобиль КамАЗ 53229 оснащается передовым дизельным двигателем КАМАЗ 740.31-240, который выпускается на Камском автозаводе. Силовая установка оборудована турбонаддувом и системой промежуточного охлаждения подаваемого воздуха. Мотор имеет 8 цилиндров с V-образным расположением.

Характеристики агрегата КАМАЗ 740.31-240:

• рабочий объем – 10,85 л;
• номинальная мощность – 176 (240) кВт (л.с.);
• максимальный крутящий момент – 834 (85) Нм (кгсм);
• нормальная частота вращения – 2200 об/мин;
• диаметр цилиндра – 120 мм.

Эксплуатация автомобиля

Инструкция по эксплуатации автомобиля Камаз-53229 содержит следующие рекомендации: требования безопасности, алгоритм действий при расконсервации машины, а также правила эксплуатации нового автомобиля в период приработки деталей.

Основные требования безопасности при эксплуатации

• Необходимо своевременно устранять все возникающие неисправности.
• Прогревать мотор автомобиля следует в гаражном помещении с хорошей вентиляцией, или на открытом воздухе.
• Необходимо следить за чистотой двигателя и не допускать подтекания моторного масла (это может стать причиной возникновения возгорания).
• Если топливо загорелось, воспользуетесь огнетушителем, накройте пламя брезентом, либо засыпьте его песком. Никогда не используйте для этих целей воду.
• Запрещается производить техническое обслуживание при заведенном двигателе.
• Прежде чем начать движение, необходимо убедиться, что двери кабины автомобиля закрыты.
• При движении по склонам не следует выключать передачу КПП и выжимать педаль сцепления.
• Перед началом движения груженого автомобиля, обязательно убедитесь в том, что груз надежно закреплен.
• Груз, по возможности, необходимо размещать на платформе равномерно, а также фиксировать крупногабаритные блоки за специальные скобы.
• Если на шасси КамАЗ-53229 установлен откидной кузов, правила безопасности при эксплуатации включают в себя следующие пункты:
• запрещается езда с поднятой платформой;
• полную загрузку кузова необходимо производить в полностью опущенном положении;
• разгрузка платформы должна производиться на ровной поверхности, а груз (песок, щебень и другие сыпучие материалы) – полностью ссыпаться;
• запрещается совершать резкие рывки автомобиля вперед для ускорения процесса разгрузки;
• если погрузочно-разгрузочные работы проводятся с поднятой платформой, ее необходимо зафиксировать в нужном положении при помощи стопорных пальцев.

Расконсервация

Перед началом эксплуатации нового автомобиля, или после долгого простоя КамАЗ его необходимо правильно расконсервировать. Для этого:

• снимите пломбы с дверных ручек, оконных замков и вентиляционного люка;
• тщательно удалите смазку со всех механизмов машины, а также отклейте пленку со стекол, гнезд розеток, крышек и других деталей;
• активируйте аккумуляторы, залив электролит;
• протестируйте электрические цепи на наличие электрического тока;
• заправьте топливный бак дизелем, картер двигателя – моторным маслом, а также залейте охлаждающую жидкость;
• после всех вышеизложенных манипуляций необходимо запустить двигатель, и проверить, стабильно ли он работает;
• проверьте исправность механизмов поднятия-опускания кабины и платформы автомобиля.

Для повышения срока службы двигателя и других важных узлов машины производителем рекомендуется первые 1000 км пробега нового автомобиля не эксплуатировать его в тяжелых условиях и не превышать скорость 50 км/ч.

Виды автобетоносмесителей

Все автобетоносмесители (АБС) производятся на базе грузовых автомобилей. Общие требования к технике оформлены в ГОСТ 27339-2016 «Автобетоносмесители». Для транспортировки растворов автотранспортное средство оборудуется смесительным барабаном.

Объем барабанов для бетона варьируется от 3 до 15 м3. Внутри емкость оборудуются лопастями для перемешивания состава, его загрузки и выгрузки. В зависимости от вида операции лопасти вращаются в различных направлениях.

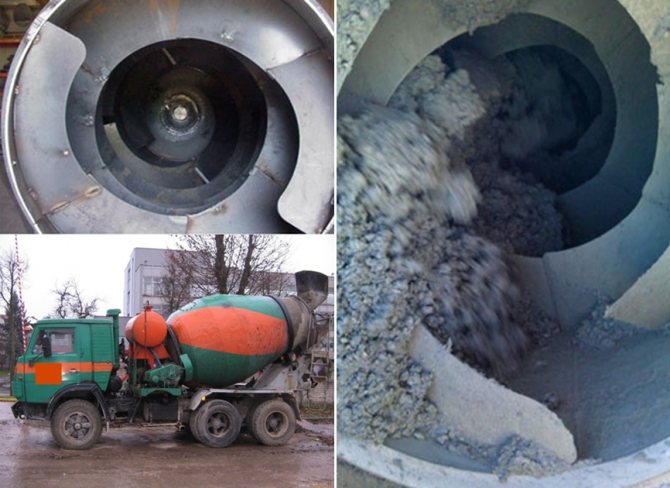

Лопасти миксера

Различаются миксеры, установленные на грузовые шасси, следующими признаками:

1. Направление выгрузки раствора. Она может производиться вперед и назад.

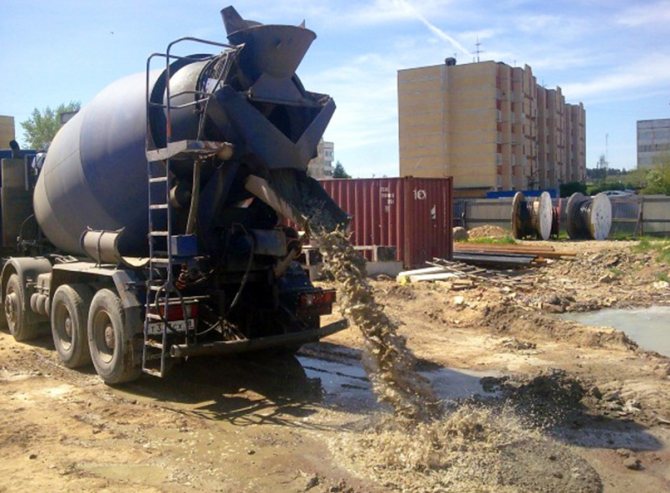

Задняя выгрузка бетона

1. Вид двигателя. Работа миксера осуществляется от автономного двигателя или путем отбора мощности от двигателя грузовика.
2. Привод барабана. Он может быть механическим (в настоящее время используется редко) или гидромеханическим.

Большинство моделей миксеров оборудуются специальными лотковыми приспособлениями для выгрузки бетона в труднодоступных местах.

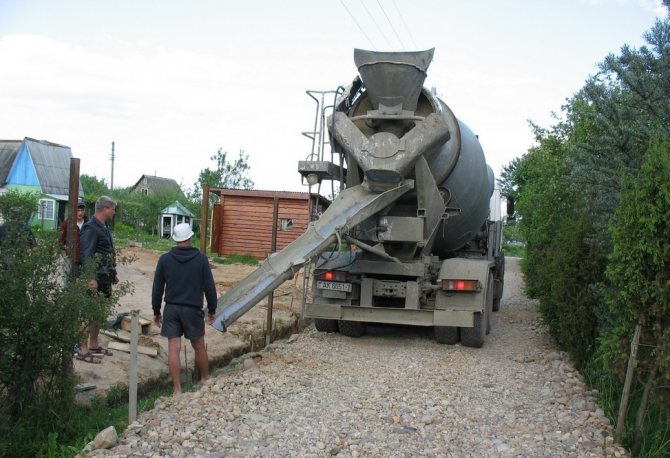

Выгрузка бетонной смеси в подготовленную траншею

Бетоносмесители могут быть установлены на специализированные шасси, а также на полуприцепах, которые должны быть агрегатированы с тягачами.

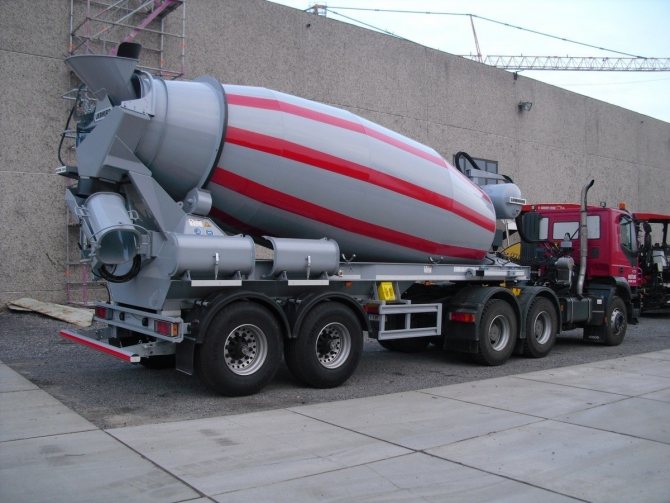

Бетоносмеситель на полуприцепе

Техническими условиями выпуска АБС нормируются следующие показатели данной спецтехники:

• габаритные размеры и масса;
• объем барабана (геометрический и по выходу бетонного раствора);
• частота вращения миксера;
• объем бака для воды, подогреваемого выхлопными газами двигателя шасси;
• мощность привода миксера;
• высота загрузки и выгрузки и др.

Что должно обеспечиваться конструкцией бетоносмесителя:

• прием ингредиентов для приготовления бетонной смеси:
• приготовление раствора в пропорциях, как того требует инструкция и с требуемыми характеристиками и его транспортировка без потери свойств;
• выгрузка готовой смеси, в том числе порционная и аварийная;
• переменная частота работы миксера;
• управляемость и устойчивость загруженного транспортного средства должны соответствовать требованиям нормативных документов;
• возможность промывки бетоносмесителя.

Также могут быть предусмотрены электронные средства управления, устройства расхода воды, баки для воды различного объема и т.д. На рынке автобетоносмесителей значительную долю занимает техника, изготовленная на базе шасси «КАМАЗ». Рассмотрим модельный ряд таких миксеров, их технические характеристики.

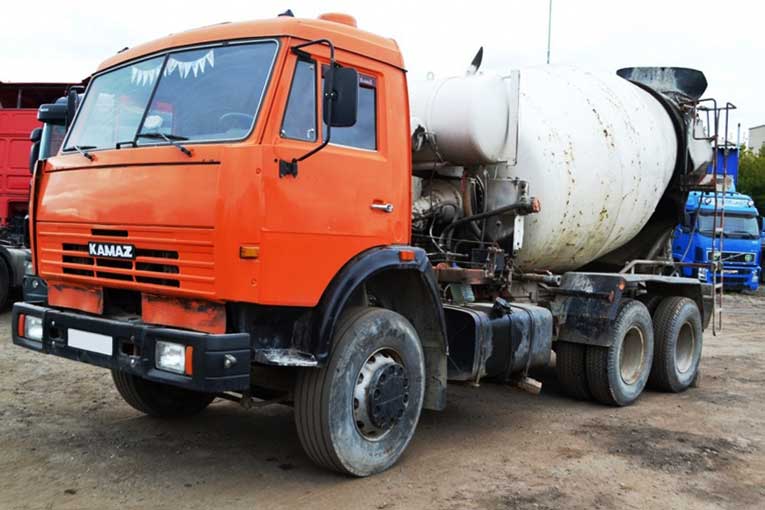

Трансмиссия КамАЗ-53229

Сцепление на грузовиках данной модели установлено фрикционное, сухого типа, двухдисковое. Оно снабжено гидравлическим приводом с пневматическим усилителем. Диаметр накладок сцепления равняется 350 мм.

Основная коробка переключения передач, которая использовалась на КамАЗ-53229, – это десятиступенчатая «механика» КамАЗ-151. Данная МКПП состоит из основной пятиступенчатой коробки и двухступенчатого редуктора. Передаточные числа на передачах: 1я: 7,82 и 6,38; 2я: 4,03 и 3,29; 3я: 2,5 и 2,04; 4я: 1,53 и 1,25; 5я: 1,0 и 0,8; задний ход: 7,38 и 6,02.

Также, на автомобилях КамАЗ-53229 2000-х годов выпуска стали использоваться иные коробки переключения передач: шестнадцатиступенчатые ZF 16S 151. Она состоит из основного четырёхступенчатого редуктора, двухступенчатого делителя и планетарного демультипликатора. Все передние передачи включаются при помощи синхронизатора, задняя — через зубчатую муфту. Включение скоростей механическое, через двойное Н-включение

Оба варианта «механики» обеспечивают автомобилю достойную динамику разгона и хорошую плавность хода при переключении с одной передачи на другую. Также грузовик оснащается раздаточной коробкой с возможностью блокировки межосевого дифференциала. Передаточное отношение главной передачи составляет 5,43 (7,22).

Модельный ряд

В модельной линейке представлены вариации машин, которые в качестве основы используют различные модели грузовиков КамАЗ. Этот момент во многом определяет эксплуатационный потенциал транспортного средства.

КамАЗ 581453

Трехосный бетоносмеситель имеет колесную формулу 6х4. Грузовик укомплектован гидромеханическим приводом и надежной силовой установкой немецкого производства. Планетарный редуктор при этом был изготовлен в Италии. Основные функциональные элементы, подверженные наибольшему износу, выполнены посредством использования высокопрочной стали. Данный момент обеспечивает общий максимальный срок эксплуатации машины. Модель предназначена для эксплуатации на протяжении всего года. Это становится возможным благодаря тому, что двигатель шасси подогревает жидкость в водобаке выхлопными газами.

Технические характеристики бетоносмесителя КамАЗ 581453:

Характеристики	Показатели
Общая масса, кг	27500
Грузоподъемность, кг	18900
Базовое шасси	КамАЗ 6520
Габариты, мм:
— длина	8600
— высота	2500
— ширина	3800
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	14
Высота загрузки барабана, мм	3800
Высота выгрузки, мм	2200-500
Продолжительность перемешивания, мин	20
Мощность двигателя, л.с.	320
Мощность двигателя, кВт	235

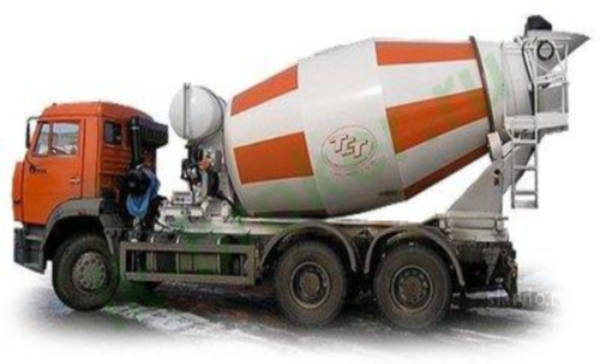

Фото автобетоносмесителя КамАЗ-581453

КамАЗ 58147с

Данная модель предназначена для эксплуатации в температурном режиме от -20 до +40 градусов. Бетоносмесительная установка способна функционировать полностью в автономном режиме. Это становится возможным благодаря наличию индивидуальной силовой установки и бака. Управление топливным насосом высокого давления осуществляется при использовании гибкого троса.

В качестве опции автомобильная бетономешалка может комплектоваться специальным технологическим оборудованием с термоизоляцией, обеспечивающим защиту транспортируемой смеси от негативного влияние минимальных температур.

Технические характеристики модели КамАЗ 58147с:

Характеристики	Показатели
Общая масса, кг	24000
Базовое шасси	КамАЗ 53229 r
Габариты, мм:
— длина	9000
— высота	2500
— ширина	3700
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	12
Высота загрузки барабана, мм	3700
Высота выгрузки, мм	2200-500
Мощность двигателя, л.с.	330
Мощность двигателя, кВт	240

Фото автобетоносмесителя КамАЗ-58147с

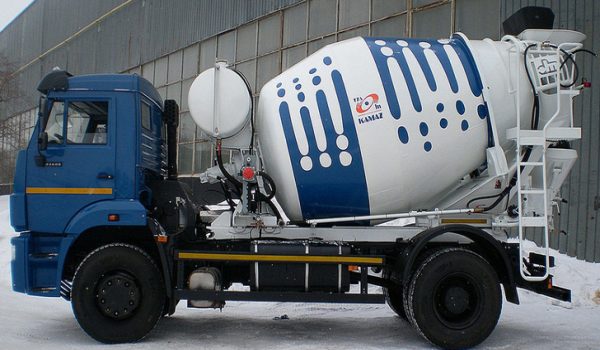

КамАЗ-58145z

Такие автобетоносмесители отличаются высокой производительностью. Модель построена на шасси КамАЗ 65115 62. При общей массе 27,5 т максимальная грузоподъемность транспортного средства держится на уровне 17 т. В качестве силовой установки используется 300-сильный агрегат, способный вырабатывать 225 кВт.

Внутренняя часть смесительных барабанов таких моделей оснащена двухзаходными винтовыми лопастями. Последние обеспечивают погрузку, перемешивание и выгрузку бетонной смеси во время вращения барабана.

Технические характеристики:

Характеристики	Показатели
Общая масса, кг	27500
Грузоподъемность, кг	17000
Базовое шасси	КамАЗ 65115 62
Вместительность бака для воды, л	800
Объем смесительного барабана, м3	11
Высота загрузки барабана, мм	3690
Высота выгрузки, мм	2200-500
Мощность двигателя, л.с.	300
Мощность двигателя, кВт	225

Фото автобетоносмесителя КамАЗ-58145z

КамАЗ-581462

Данная модель бетономешалки на базе КамАЗа 53229r используется при необходимости доставки готовой бетонной смеси с сохранением свойств продукции. Трехосный грузовик оснащается 330-сильным комплектующим агрегатом, способны вырабатывать 240 кВт. Крутящий момент при этом держится на уровне 1373 Нм.
Технические характеристики автобетоносмесителя КамАЗ 681462:

Характеристики	Показатели
Общая масса, кг	24000
Базовое шасси	КамАЗ 53229r
Габариты, мм:
— длина	7800
— высота	2500
— ширина	3600
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	10
Высота загрузки барабана, мм	3000
Высота выгрузки, мм	2000-500
Мощность двигателя, л.с.	330
Мощность двигателя, кВт	240

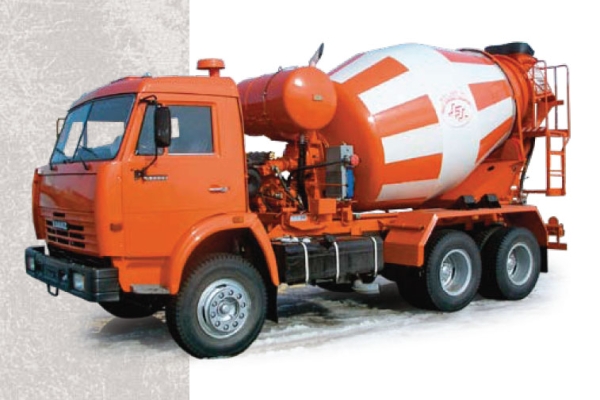

Фото автобетоносмесителя КамАЗ-581462

КамАЗ-69361n

Модель 69361n оснащена гидромеханическим приводом барабана. Отбор мощности в этом случае производится от дизельной силовой установки, способной функционировать в автономном режиме.

В качестве основного материала для изготовления смесительного барабана выступает износостойкая сталь повышенной прочности. Модель комплектуется словацким планетарным редуктором и маслоохладителем из Германии. Базовая версия транспортного средства оснащена боковыми отражателями, тормозной лентой и задней противотуманной фарой.

Технические характеристики КамАЗ-69361n:

Характеристики	Показатели
Общая масса, кг	24000
Базовое шасси	КамАЗ 53229r
Габариты, мм:
— длина	7800
— высота	2500
— ширина	3720
Вместительность бака для воды, л	600-850
Объем смесительного барабана, м3	11,6
Высота загрузки барабана, мм	3600
Высота выгрузки, мм	2000
Мощность двигателя, л.с.	240
Мощность двигателя, кВт	176

Автобетоносмеситель КамАЗ-69361n

КамАЗ-58149z

Автобетоносмеситель 58149z на базе КамАЗ оснащен комплектующим агрегатом, способным вырабатывать 320 лошадиных сил. Силовая установка работает в паре с шестнадцатиступенчатой коробкой переключения передач. Колесная формула 6х4 делает данную вариацию транспортного средства максимально маневренной и устойчивой на любом типе грунта.

Максимальная масса транспортируемой бетонной смеси достигает 17510 кг. Модель оснащается импортным маслоохладителем, увеличивающим срок эксплуатации транспортного средства посредством повышенной теплоотдачи.

Технические характеристики модели 58149n:

Характеристики	Показатели
Общая масса, кг	33100
Базовое шасси	КамАЗ 6520 9 м.куб.
Габариты, мм:
— длина	8800
— высота	2500
— ширина	3800
Вместительность бака для воды, л	800
Объем смесительного барабана, мм	3800
Высота выгрузки, мм	2200-500
Мощность двигателя, л.с.	320
Мощность двигателя, кВт	235

КамАЗ-580702

Этот автобетоносмеситель оснащен гидромеханическим приводом смесительного барабана. Наличие данного элемента помогает добиться независимой скорости вращения. Используемый поворотный лоток имеет некоторые конструктивные особенности, которые облегчают процедуру выгрузки бетонной смеси в необходимом направлении. Машина имеет механическую дистанционную систему управления. Основой для изготовления такого транспортного средства является шасси от КамАЗа 55111 с колесной формулой 6х4.

Технические характеристики:

Характеристики	Показатели
Общая масса, кг	19475
Базовое шасси	камАЗ 55111
Габариты, мм:
— длина	7400
— высота	2500
— ширина	3500
Вместительность бака для воды, л	400
Объем смесительного барабана, м3	9
Высота загрузки барабана, мм	3500
Высота выгрузки, мм	2200-500
Продолжительность перемешивания, мин	20
Мощность двигателя, л.с.	240
Мощность двигателя, кВт	176

Видео обзор автобетоносмесителя на базе КамАЗ:

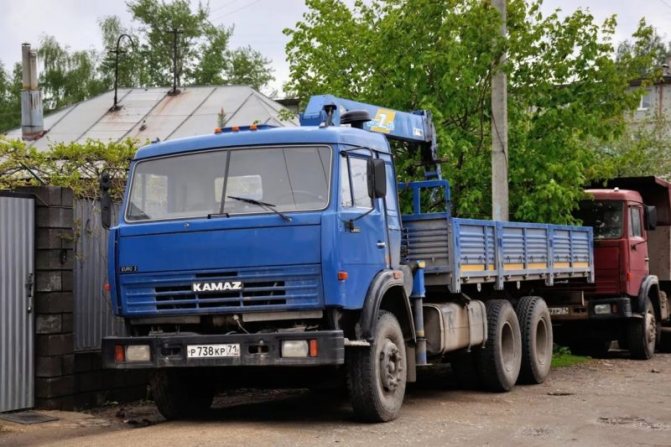

Подвеска и ходовая часть. Тормозная система

Передняя рессорная подвеска КамАЗа модели 53229 оборудована стабилизатором поперечной устойчивости, который увеличивает показатели угловой жёсткости подвески, снижая при этом угол крена подрессоренной части автомобиля при действии поперечной (боковой) силы, и улучшает устойчивость машины. Задняя подвеска выполнена в виде двух продольных полуэллиптических одноушковых рессор, плюс гидравлические телескопические амортизаторы. Концы рессор сделаны скользящими.

Тормозная система на всех колёсах грузовика представлена классическими барабанными колодочными механизмами с пневматическим приводом. Основные размеры: диаметр барабана равен 400 мм. Ширина тормозных накладок составляет 140 мм. Суммарная площадь всех тормозных накладок системы равна 6,3 тысяч кв.см.

Грузовики укомплектованы колёсами дискового типа, с пневматическими камерными шинами. Размер шин составляет 10.00 R20 (280R508). Важный момент для трёхсоных автомобилей с колёсной формулой 6х4 – ​это высокая способность мостов.

На семействе КамАЗ-53229 ещё использовались мосты отечественного производства. Но, поскольку по своей способности к нагрузке они в начале 2000-х стали значительно уступать европейским и даже азиатским автопризводителям, в дальнейшем на КамАЗы-трёхосники стали устанавливать мосты импортного производства. Чтобы соответствовать повысившимся мировым стандартам.

Устройство АБС

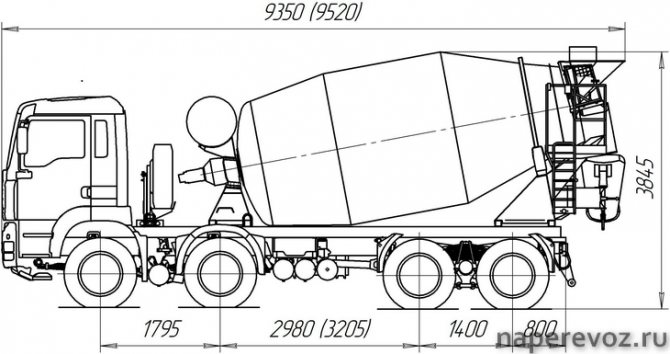

Схема миксера.

Все авто-миксеры оснащены барабанами, имеющими продолговатую форму. Эта емкость монтируется на автомобиль под углом в 10/15°.

Конструкция машины

• Однородность и сохранность раствора при его доставке обеспечивает вращение барабана.
• Внутри него расположены спиральные лопасти.
• Вращаясь в одну сторону при загрузке и доставке, они загоняют смесь в резервуар глубже. При перемещении лезвий в другом направлении (применяется принцип «винта Архимеда»), бетон выгружается.

Обратите внимание! Устройство автобетоносмесителя таково, что раствор можно готовить в нем самом. Для этого надо в барабан загрузить наполнители, воду и цемент.

• При выгрузке раствор под давлением выталкивается из барабана и стекает по лоткам в место работ. Подобных устройств два: одним оборудован сам миксер, второй рабочие своими руками устанавливают от стройплощадки.

Если машина не вездеход, то АБС зачастую не может подъехать к месту работ на необходимое расстояние. В этом случае лотки не могут достать до участка выгрузки. Тогда к бетономешалке присоединяют специальные устройства.

Устройство

Особенности конструкции автомобильной бетономешалки обусловлены необходимостью исключения попадания атмосферных осадков в готовую бетонную смесь. Сохранность и однородность бетона достигается за счет вращения барабана во время движения.

Барабан-смеситель установлен на шасси КамАЗ под углом 10 градусов. Внутри него установлены специальные спиральные лезвия. Когда они вращаются в противоположном направлении, то производится выгрузка бетонной смеси. Бетон вытекает из емкости по установленным желобам. Один из них установлен непосредственно в бетоносмесителе, а второй притягивается к машине на месте разгрузки. Для этих целей также могут использоваться специальные насосы.

Привод смесительного барабана может быть механическим и гидромеханическим. В первом случае отбор мощности производится от автономной силовой установки через систему механических передач. При использовании гидромеханического привода отбор мощности происходит через гидромеханическую передачу.
