Колесно пальцевые грабли ворошилки ГВК-6: модификации, технические характеристики, устройство

Грабли ворошилки ГВК-6

Данный механизм колесно-пальцевого типа оснащен лучевыми рабочими колесами с тридцатью двумя пружинными пальцами на каждом. Это дает возможность сгребать валки сразу с обеих сторон, а также ворошить сено.

Назначение

Модель ГВК-6 соединяет в себе функции сразу трех устройств:

• Грабли, которыми сгребается скошенное сено.
• Ворошилка, позволяющая переворачивать подвяленную траву, чтобы та не сопрела. Кроме того, с ее помощью при необходимости можно разворошить и готовые валки.
• Валкообразователь, собирающий просохшее сено в аккуратные валки, удобные для перевозки и переноски.
• Имеется возможность сдваивания валков.

Особенности

Работает механизм с достаточно высокой скоростью – за час у него получается обработать до шести гектаров. Кроме того, большинство его аналогов не могут справиться с сырой травой (максимум допустимой влажности у них – 70 процентов). Ну, а модели ГВК-6 вполне по плечу и трава, влажность которой составляет 85 процентов.

Для обслуживания требуется лишь один тракторист. Надежность и простота конструкции, а также возможность быстро сменить пальцы – несомненные плюсы агрегата.

Удобно и то, что он легко прицепляется к трактору, не требуя подсоединения вала отбора мощности. Единственный недостаток – слабоватые ходовые колеса.

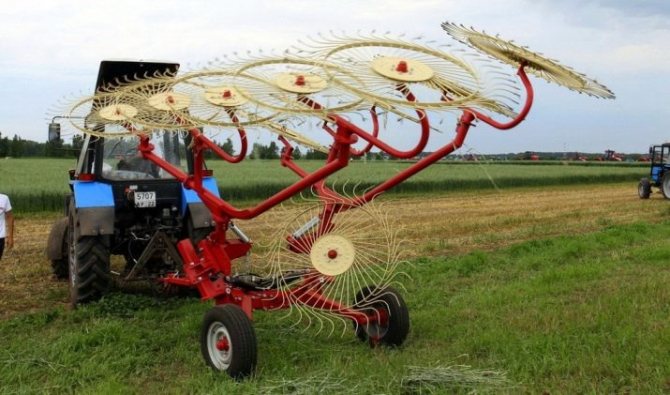

Фото граблей ворошилок ГВК-6

Ремонт и каталог запчастей

Купить оригинальные запчасти на ГВР — не проблема. Достаточно открыть любой сельскохозяйственный каталог запчастей — грабли и другие детали представлены в широком ассортименте. Кроме того, в продаже имеются подержанные узлы и механизмы. Они недорого стоят и, если придирчиво отнестись к качеству, могут сэкономить немалую сумму.

Что касается ремонта, то белорусские производители ориентировались на простоту конструкции, поэтому большинство неполадок ворошилки можно легко устранить своими руками. Это поможет избежать простоя техники и, опять-таки, сэкономить.

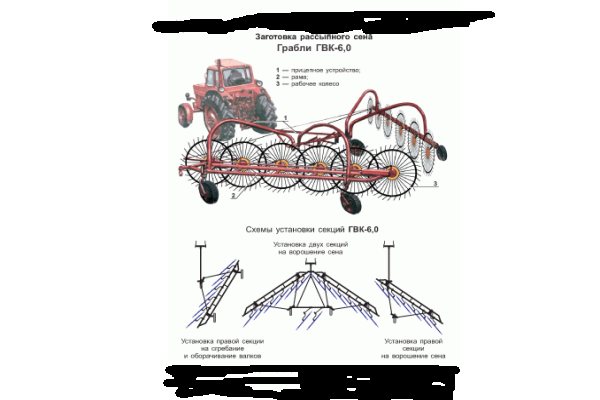

Устройство

Имеется основная опорная рама, на которой расположены две секции – левая и правая. Эти секции могут работать как вместе, так и отдельно. Катится агрегат по полю на опорных колесах – на каждой из секций их по три штуки. А также по пять рабочих колес, закрепленных под углом к ходу движения. На этих колесах, оснащенных регулятором хода, находятся наклонные пружинные пальцы.

Крутящийся регулировочный рычаг позволяет опустить колеса, если не вся трава подбирается с поверхности. Или поднять их, если пальцы вместе с травой начинают подхватывать землю. Кроме того, этот же рычаг служит для перевода агрегата в положение для транспортировки.

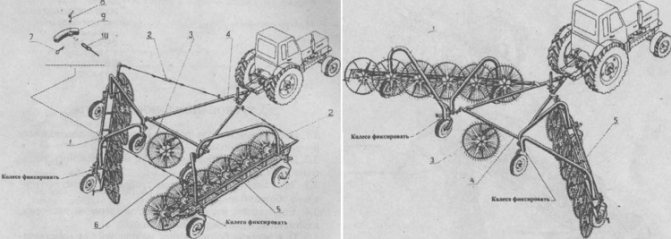

Схема граблей ворошилок ГВК-6

Устройство и предназначение

Грабли-ворошилки пришли на смену обычным граблям, которые применялись для сгребания травы после покоса. С их появлением удалось механизировать процесс заготовки сена и полностью исключить использование тяжёлого ручного труда. Конструктивно грабли-ворошилки представляют собой двухсекционную колесно-пальцевую конструкцию, в которой секции способны работать как вместе, так и по отдельности. Каждый блок состоит из рамы, опорных колёс и вращающихся роторов, которые и являются главными рабочими частями агрегата. Крепление роторов к раме выполняется посредством конических подшипников, а крутящий момент, необходимый для их вращения, передаётся при помощи карданного вала тягача. Опорные колёса приходят в движения за счёт сцепления с поверхностью земли во время движения трактора.

Каждый из роторов оборудован сгребающими пальцами, для изготовления которых используется высокопрочная сталь. В зависимости от модели количество роторных пальцев может быть различным – от 32 до 48 штук. Закрепление роторных колёс осуществляется посредством пружинной подвески, что предотвращает механические повреждения рабочих элементов и продлевает срок службы агрегата. Роторы располагаются под некоторым углом по отношению к линии движения тягача, а благодаря крутящемуся регулировочному рычагу, могут быть подняты или опущены на нужную для более эффективной работы высоту. Этот же рычаг применяется для перевода агрегата в режим транспортировки, когда роторы высоко поднимают над землей, чтобы не повредить при передвижении.

Грабли-ворошилки выполняют сразу 3 важные функции. Первая заключается в сгребании скошенного травостоя, вторая – в переворачивании уже подвяленной травы, что предотвращает её перепревание, а третья – в формировании аккуратных валков, удобных для транспортировки и хранения.

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

• 2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
• прут или труба для металла (с него изготавливается ось);
• дышло (делается из профильной трубы);
• прутья, диаметром около 6-8 мм (идут на зубья);
• пружины;
• трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

• дышла;
• рычага;
• тяги, которая поднимает и опускает грабли;
• подкоса;
• стойки;
• вил или граблей с зубами;
• ступицы;
• оси;
• колес.

Следует использовать такие инструменты:

• ножовку;
• молоток;
• сварочный аппарат;
• перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно. При изготовлении отрезки труб сваривают в одно целое

Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см

В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

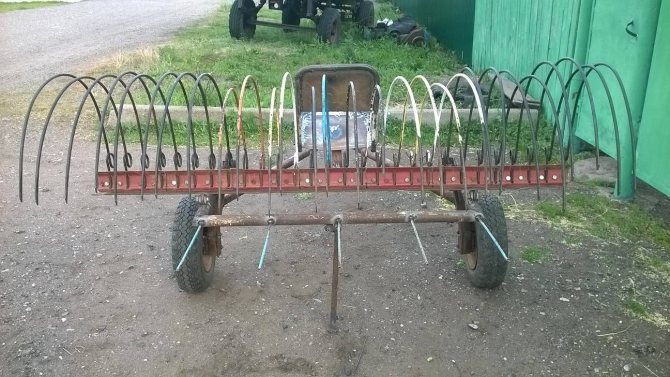

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

Принцип работы

Пальцы подхватывают сено при перемещении грабель. В результате рабочие колеса начинают крутиться. Захват травинок происходит внизу, у самого основания, а в средней их части пальцы отпускают их. Из-за углового расположения колес масса сена постоянно движется вбок – от колеса к колесу, пока не дойдет до последнего из них. В итоге получается объемный валок, хорошо разрыхленный и быстро сохнущий на ветру.

Ширину валка можно регулировать растяжками (передними и задними). Что касается процесса ворошения, то для этого нужно немного изменить положение секций агрегата. Тогда при перемещении грабель подобранная пальцами травяная масса не будет поступать к следующему колесу. Она останется лежать на поле. А если секция движется вдоль готового валка, то он будет сдвинут и обернут.

Конструкция тракторных грабель ГВК-6

Прежде чем изучить технические характеристики ГВК 6, целесообразно более подробно ознакомиться с основными особенностями этого устройства, его конструкцией. Изделие представляет собой прицепной механизм, который осуществляет обработку территории при движении трактора.

Агрегат относится к категории многофункциональных, поскольку способен выполнять сразу несколько важнейших действий, необходимых при сборе сена. К чих числу следует отнести:

• сгребание растительного материала;
• переворачивание сырья для ускорения процесса высыхания;
• формировка валков, что позволяет упростить хранение собранной травы.

Грабли обрабатывают почву во время движения трактора
Для сгребания сена используются специальные грабли, а для переворачивания сена — ворошилка. При этом особого упоминания заслуживает механизм валкообразователя, благодаря которому процесс формирования валков полностью автоматизирован.

Основными рабочими элементами данного устройства представляются рабочие колеса лучевого типа, оснащенные 32 пружинными пальцами. Агрегат прицепляется к тракторной технике с помощью соответствующего элемента, расположенного на опорной раме. Также на ней находятся левая и правая секции колес. Их эксплуатация может быть не только совместной, но и раздельной.

Важно отметить, что рабочие колеса отличаются от опорных разновидностей, поскольку последние используются для транспортировки инструмента, его передвижения по обрабатываемой территории. С помощью регулировочного рычага, предусмотренного конструкцией, можно без труда опускать колеса при неудовлетворительном качестве сбора сена. Либо, наоборот, поднимать при захвате верхнего слоя почвы.

Модификации оборудования

Тракторные грабли ворошилки данного типа насчитывают сразу несколько модификаций, что позволяет подобрать наиболее подходящий вариант с учетом специфики использования. Каждая из разновидностей имеет отличительные особенности, заслуживающие упоминания:

• 6,0А — выделяется небольшими размерами, малым весом, а также сниженными скоростными показателями. Цена данного устройства заметно ниже, чем у аналогов (от 72 тыс. рублей);
• 6,0 АБ — устройство отличается внушительной массой, а также повышенной производительностью, что делает его оптимальным решением для крупных хозяйств;
• 6 М — выпускается различными предприятиями РФ, Белоруссии и Казахстана, параметры зависят от завода-изготовителя. Как правило представляет собой промежуточную модель между А и АБ.

Обязательно почитайте: Сажалка картофеля для мотоблоков

Стандартную версию агрегата можно использовать совместно с тракторной техникой 0,6-1,4 класса тяги.

Скорость при движении составляет порядка 20 км/ч, однако качественно выполнять обработку почвы приспособление может лишь на скорости 12 км/ч.

Установка ГВК-6

Принцип работы и регулировки

Пальцы захватывают сено в процессе передвижения грабель. Как результат — рабочие колеса начинают движение. Захват травы происходит внизу, у основания, а в средней части пальцы отпускают их. Из-за наклонного положения колес, весь объём сена постоянно движется вбок – от колеса к колесу, пока не достигнет последнего из них. На выходе мы имеем объемный валик, который быстро высохнет, особенно в ветряную погоду.

Технические характеристики

• Тип приспособления: прицеп;
• Классификация тягового колесного трактора: 0,6 — 1,5;
• Радиус захвата (при сгребании и ворошении) 6 м.;
• Размер в ширину 1, 16 м.;
• Размер в высоту 0,30 м.;
• Плотность валка 6,5 кг/м.куб.;
• Межваловое расстояние 4,5 м.;
• Общее число пальцев 320 шт.;
• Число рабочих колес 10 шт.;
• Максимальная производительность 62000 м.кв./ч.;
• Скорость транспортировки 19 км/ч.;
• Рабочая скорость 12 км/ч Вес 0,99 т.;
• Транспортные габаритные размеры (длина, высота, ширина 7,8х2,5х1,8 м);
• Рабочие габаритные размеры 6х1,7х6,5 м.

Преимущества и недостатки

Как и у любого агротехнического оборудования, у грабель-ворошилок есть свои плюсы и минусы. К достоинствам относят неприхотливость техники в эксплуатации, а также её нетребовательность к текущему обслуживанию. Отмечается и продолжительный срок службы агрегатов, достигающий десяти лет. Кроме того, можно отметить высокую надёжность и прочность конструкции, основой которой является мощное тяговое дышло и крепкая рама, а также возможность удобной регулировки положения роторов и быстрое переключение в нерабочее положение, которое достигается благодаря гидравлическому механизму. Производительность грабель-ворошилок зависит от модели и в среднем составляет 7 га/ч.

К недостаткам относят медленную работу оборудования на угловых участках, а также не очень надежную ходовую часть. Однако последняя проблема является недостатком большинства прицепных сельскохозяйственных орудий разного назначения.

Технические характеристики

Технические характеристики колесно-пальцевых граблей ГВК-6:

Характеристики	Показатели	Ед. измерения
Тип устройства	прицепное
Класс тягового колесного трактора	от 0,6 до 1,4
Захват (при сгребании и ворошении)	6	м
Ширина валка	1, 16	м
Высота валка	0,32	м
Плотность валка	6,5	кг/м3
Межвалклвое расстояние	4,46	м
Число пальцев (общее)	320	шт
Число рабочих колес	10	шт.
Производительность (максимум)	60000	м2/ч
Скорость (транспортная)	20	км/ч
Скорость рабочая	12	км/ч
Вес	0,98	т
Габариты транспортные (длина, высота, ширина0	7,75х2,4х1,75	м
Габариты рабочие	6х1,65х6,6	м

Особенности конструкции

Все тракторные машины и мотоблоки принимают ворошилки 4 и 5-ти колесные. Такие грабли хорошо работают с тракторными устройствами небольшой мощности (до 25 лошадиных сил), сельскохозяйственными мотоблоками и адаптерами мотоблочного типа. Грабли представлены в виде колес с изогнутыми прутьями. Наиболее популярны в использовании два типа:

1. Роторные. Конструкция, получившая именование «пальцевая», закрепляется на крутящихся двигательных отделах. На них крепятся специальные лучи посредством установки пружин, занимающихся непосредственно сборкой и ворошением травы, сена. Это позволяет с легкостью контролировать и изменять как высоту, так и угол ворошения.
2. Колесные. Удобные в использовании: колеса (их количество может быть от 3 до 5) находятся наискось друг от друга. Это существенно повышает производительность работ и скорость их проведения. Колеса способны заменять друг друга, каждое из них крепится на двух подшипниках: это намного упрощает ремонтный процесс в случае поломки.

Независимо от сделанного выбора, качество уборки, ворошения, и скорость выполняемых работ во много раз превысят качество и скорость ручного выполнения.

Модификации

ГВК-6,0А

Это устройство делают в одном из исправительных учреждений города Рязани (ФКУ ИК-2). Его отличают компактные размеры и небольшой вес – меньше, чем у других модификаций. Скорость у нее чуть ниже, чем у базовой модели. Приведем данные в таблице:

Характеристики боковые граблей ворошилок ГВК-6,0А:

Характеристики	Показатели	Ед. измерения
Захват при сгребании	5,8	м
Захват при ворошении	6	м
Производительность	58600	м2/ч
Скорость (рабочая)	10,1	км/ч
Вес	0,596	т
Габариты транспортные (длина, высота, ширина)	7,32х1,81х2,3	м
Габариты при сгребании	5,8х1,63х6,65	м
Габариты при ворошении	3,9х1,63х7,6	м

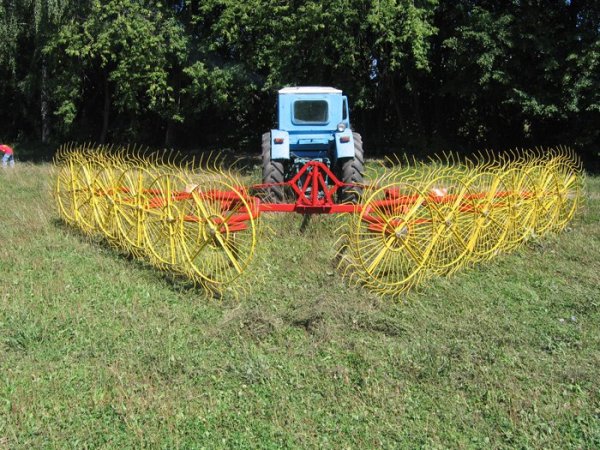

Фото граблей ворошилок ГВК-6,0А

ГВК-6,0АБ

Одна из ранних моделей данных грабель-ворошилок, производимая на Соль-Илецком машиностроительном заводе. Агрегат этот достаточно тяжелый – он весит почти тонну. Именно его характеристики приведены в общей таблице параметров.

ГВК-6М

Данную современную модификацию выпускают несколько предприятий: Соль-Илецкий машиностроительный ), а также группа компаний Белагро, объединяющая в себе нескольких производителей из России, Беларуси, Казахстана и Украины. Их изделия немного отличаются по весу. У модели от ООО «СИМЗ» он 725 килограммов, а у аналога от Белагро – 775 килограммов. Размеры – в таблице:

Характеристики граблей ворошилок ГВК-6М:

Характеристики	Показатели	Ед. измерения
Габариты транспортные (длина, высота, ширина)	2,4х1,75х1,75	м
Габариты при сгребании	6,6х1,65х6	м
Габариты при ворошении	7,6х1,65х4,1	м

На видео грабли ворошилки ГВК-6 в работе:
