Конечная передача трактора Т-40 и Т-40А

Передний ведущий мост трактора Т-40

Прежде чем более подробно изучить основные детали, из которых состоит передний ведущий мост Т 40, целесообразно ознакомиться с его особенностями. Он представляет собой один из наиболее значимых составляющих данного транспортного средства, который отвечает за его передвижение по местности.

Благодаря высокому уровню надежности и простой конструкции узел отличается длительным сроком службы. При этом для бесперебойной работы требуется своевременно выполнять техническое обслуживание в соответствии с рекомендациями производителя.

Устройство моста

Схема устройства переднего моста трактора Т 40 позволяет сформировать объективное представление о конструкции подобного элемента. Он состоит из множества крупных и мелких деталей, среди которых целесообразно выделить ряд наиболее важных:

• раздаточная коробка и сопутствующие механизмы;
• дифференциал;
• подвеска;
• передачи — основная и конечная.

Поскольку каждый из них имеет внушительный ряд особенностей, их целесообразно изучить подробнее. Следует рассмотреть главную передачу моста, которая состоит из двух шестеренок конусного типа, а также основной шестерни. Для успешного крепления последней используется подшипник и прочие элементы. Ведомая шестерня монтируется с помощью специальных болтов непосредственно к дифференциалу. Необходимо отметить, что появление посторонних шумов при работе данного узла, а также прочих проблем требует немедленного устранения, поскольку даже при сильном износе зазор в зацеплении между зубьями шестерни должен быть не более 0,2 см. При превышении подобного показателя настоятельно рекомендуется выполнить ремонт, заменив поврежденные элементы.

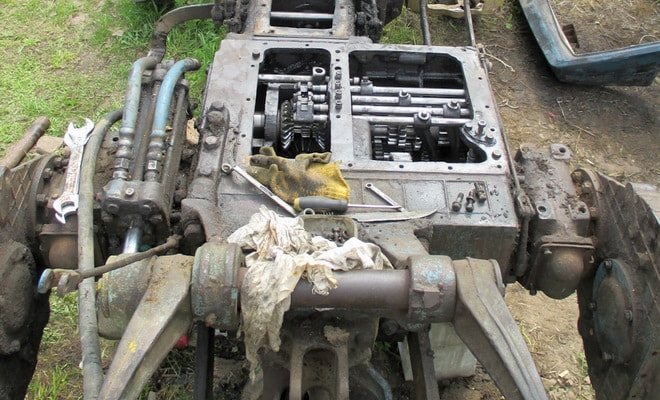

Ремонт КПП

КПП трансмиссии состоит из следующих деталей:

• первичный вал;
• ведомая шестерня конической формы;
• реверс и стаканы подшипников;
• регулировочные прокладки;
• стопорные шайбы;
• стопорное кольцо;
• дистанционная втулка.

Ремонт коробки передач своими руками:

1. Установить транспортное средство на специальную платформу, оснащенную противооткатными упорами.
2. Слить рабочую жидкость из коробки передач.
3. Отсоединить все основные узлы, чтобы получить доступ к механизму.
4. Установить мотор и коробку на подпорки.
5. Демонтировать карданный вал.
6. Отсоединить КПП от двигателя и от подушек опорного типа.
7. Снять коробку.
8. Очистить КПП от загрязнений.
9. Разобрать коробку.
10. Открутить крышку пятой передачи.
11. Провести осмотр вилки передач, при необходимости заменить ее на новую.
12. Достать валы и муфту.
13. Проверить шестерни, конечную передачу трактора и шлицы на износ.
14. Новые шестерни проверить на биение.
15. Заменить подшипники.
16. Собрать КПП и установить ее обратно на транспорт, повторяя все действия в обратном порядке.

Чертежи на Т-40ам

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

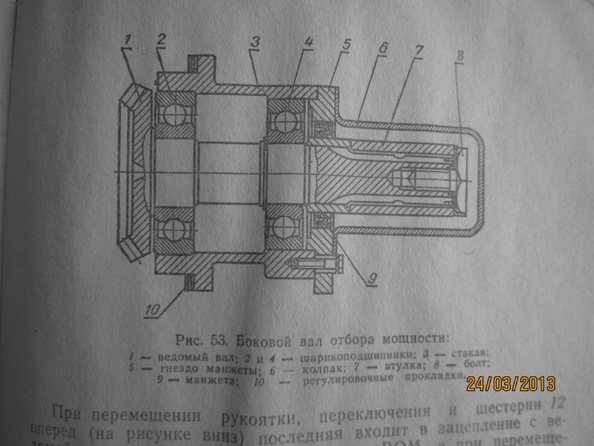

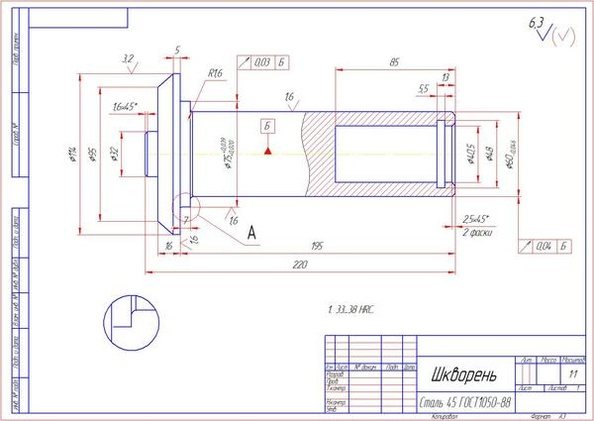

Помогите. Может у кого-то есть чертежи шкворня и втулки на ведущий мост т-40ам. Надо делать под зарез. Чертежей нигде найти не могу, Выручайте.

Передний ведущий мост трактора Т-40 — устройство и ремонт

Устройство переднего моста

Передний ведущий мост тракторов Т-40 АМ и Т-40 АНМ используются для увеличения тяговых усилий и повышения проходимости на увлажненных почвах и в условиях бездорожья. Передний мост состоит из раздатки, дифференциала, главной и конечной передач и подвески.

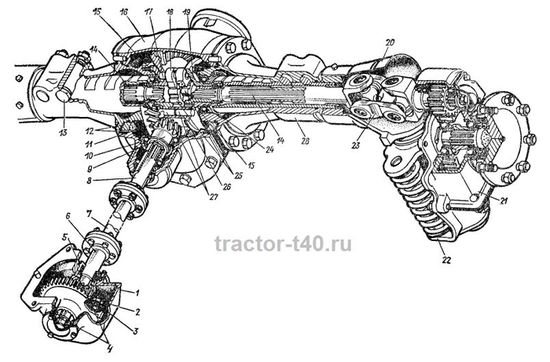

Схема переднего моста Т-40: 1 — корпус раздаточной коробки; 2 — пробка; 3 — шестерня; 4, 24 — шарикоподшипники: 5 — передняя крышка; 6 — вал раздаточной коробки; 7 — вал привода переднего ведущего моста; 8 — ведущий вал главной передачи; 9 — ведущая шестерня; 10 — стакан; 11 — ведомая шестерня; 12 — регулировочные прокладки; 13 — клин; 14 — полуось; 15 — тормозная шайба; 16 — корпус моста; 17 — ось собачки; 18 — собачка; 19 — крышка корпуса дифференциала; 20 — щиток; 21 — конечная передача; 22 — подвеска переднего колеса; 23 — кардан; 25 — шлицевая обойма; 26 — корпус дифференциала; 27 — штифт; 28 — рукав.

Главная передача переднего моста

Главная передача состоит из пары конических шестерен с круговым зубом. Ведущая шестерня монтируется в стакане на двух шарикоподшипниках. Ведомая шестерня входит в состав дифференциала и крепится к корпусу дифференциала болтами и штифтами.

В ходе эксплуатации переднего моста необходимо контролировать боковой зазор в зацеплении зубьев главной передачи. При появлении шума и других неисправностей, необходимо проверить зазор в зацеплении или осевой люфт ведущей шестерни. Вследствие износа зубьев, увеличение бокового зазора в зацеплении допустимо до 2 миллиметров. В случае увеличения зазора из-за износа беговых дорожек подшипников — их необходимо заменить на новые. Заводская регулировка бокового зазора в зацеплении шестерен составляет в пределах 0,17-0,65 мм.

Обе шестерни в процессе эксплуатации и дальнейшей выработке своего ресурса заменяются одновременно. При установке рукавов, общее количество регулировочных прокладок с обеих сторон должно быть таким, чтобы дифференциал свободно поворачивался в подшипниках от усилия руки без каких-либо заеданий и смещений.

Дифференциал переднего моста

Дифференциал позволяет вращаться ведущим колесам с одинаковой угловой скоростью, что требуется во время движения трактора по неровной местности и при совершении маневров.

Конструкция дифференциала переднего ведущего моста представляет собой сдвоенную обгонную муфту двойного действия храпового типа. Дифференциал состоит из корпуса, шлицевой обоймы, ведомой шестерни и крышки, соединенные между собой при помощи четырех болтов. В ведомой шестерне, крышке и корпусе дифференциала находятся по две оси, на которых на шпонке установлена собачка. В ходе вращения ведомой шестерни, собачки зацепляются с внутренними обоймами силой трения, появляющаяся между специальными узорами на концах осей собачки и поверхностями тормозных шайб.

При помощи пружин, оси постоянно прижимаются к тормозным шайбам, для создания силы трения. В зависимости от направления вращения, собачка вход в зацепление одним из своих концов. В случае, если задние колеса вращаются с пробуксовкой менее 4%, то шлицевые обоймы обгоняют ведомую шестерню, вынуждая прощелкивать собачки по зубьям обойм. Когда буксование задних колес превысит 4%, поступательное движение трактора снизится, при этом ведомые шестерни и угловые скорости обоймы выровняются. При последующем повышении буксования задних колес, собачки войдут в зацепление со шлицевой обоймой, в следствии чего крутящий момент будет передаваться от ведомой шестерни через шлицевые обоймы и полуоси к передним колесам.
