Кран Пионер: 500 с поворотной стрелой, 750, 1000, 2000, своими руками, чертеж, технические характеристики

Устройство и принцип работы

Кран представляет собой разборную конструкцию, устанавливаемую на разных строительных участках с допустимым уклоном не более 3°. Механизм изготавливают в нескольких модификациях согласно ГОСТу 1451-77.

Основные сборочные узлы подъемника:

• поворотная рама с приводом;
• ходовая рама;
• стрела;
• крюковая подвеска;
• механизм конечного останова;
• стяжка;
• грузовой канат;
• контргруз;
• пригруз;
• страховочная растяжка;
• путевой выключатель;
• лебедка;
• электрооборудование.

Ходовая рама бывает стационарной и на колесном ходу.

Стрелу выполняют в разборном исполнении или цельной. Толщина стрелы — не более 10,2-13,3 см. Длина не превышает 3,5 м.

Толщина каната — 0,69-0,78 см.

Минимальный вес контргруза — 750 кг.

Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:

• ручным;
• механическим.

Лебедка приводится в действие электрическим приводом мощностью 4-4,75 кВт, работающим от сети с напряжением 380 В. Механизм поднимает и опускает груз на высоту 4,5-6,2 м при выносе стрелы на 250 см со скоростью 8,4-16,8 м/с. Платформа крана поворачивается вокруг собственной оси. В некоторых случаях устанавливают специальную люльку-платформу.

Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.

Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:

• 0,5 т;
• 0,75 т;
• 1 т.

От грузоподъемности зависят все остальные характеристики.

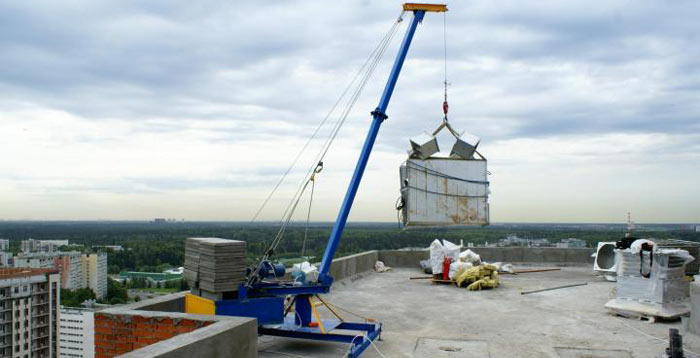

Пионер-500

Кран Пионер-500 — устройство для осуществления подъема груза до 500 кг, которое устанавливается как на крыше или перекрытии, так и на земле. При проведении работ на крыше максимальная высота подъема может достигать 50 м, на уровне земли — до 4,5 м. Для ремонта плоских кровельных поверхностей механизм поднимают, устанавливают и по гибкому кабелю присоединяют к электросети с напряжением 220 В, 50 Гц. Для низких работ существует возможность крепления к нулевой точке земли.

Груз постепенно поднимается со скоростью 16,8 м/мин, платформа на 360° вращается с поворотной стрелой, перемещая материал в нужное место. Механизм поворота — ручной, при этом процесс контролируется, механизм подъема — электрический.

Длина цельной стрелы для Пионера-500 составляет 5200 мм, диаметр — 102 мм. Разборное приспособление состоит из 2 частей длиной 2700 мм каждая, соединяемых болтами.

Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:

• длина — 2450 мм;
• ширина — 1770 мм;
• высота — 1325 мм.

Габаритно-весовые характеристики крана:

• длина — 4200 мм;
• ширина — 1700 мм;
• высота — 5400 мм;
• масса без контргруза — 395 кг;
• масса полная — 830 кг.

Мини кран легко демонтируется, разбирается, переносится вручную на другое место, собирается и монтируется заново.

Пионер-750

Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.

Особенности модуля:

• масса перемещаемого груза увеличена до 750 кг;
• скорость подъема — 8,4 м/мин;
• высота перемещения — 45 м;
• ручной поворот — с помощью специального рычага;
• механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
• управление осуществляется пультом на 220 В;
• большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
• габариты — 4,2х2,0х5,4 м;
• транспортная ширина — 2,18 м;
• транспортная длина — 2,67 м;
• высота — 1,35 м;
• вес — 1355 кг.

Технические характеристики

Технические характеристики подъемников «Пионер» представлены в таблице:

Характеристики	Ед. измерения	КП 500	КП 750	КП 1000
Вынос стрелы	м	2,5	2,5	от 2,5 до 4
Грузоподъемность при выносе стрелы 2,5 м	т	0,5	0,75	1
Грузоподъемность при выносе стрелы 3 м	т	—	—	0,8
Грузоподъемность при выносе стрелы 4 м	т	—	—	0,5
Высота подъема при выносе стрелы 2,5 м	м	4,5	4,5	6,2
Высота подъема при выносе стрелы 3 м	м	—	—	6
Высота подъема при выносе стрелы 4 м	м	—	—	5,3
Высота подъема (от перекрытия)	м	до 50	до 45	до 50
Рабочая скорость	м/мин	16,8	8,4	11,8
Величина платформенного поворота	градус	360
Мощность электрического привода	Вт	4000	4000	4750
Механизм, осуществляющий подъем	электрический
Напряжение электросети	В	380
Тип поворотного механизма	ручной	электрический
Число противовесов	шт.	9	9	15
Вес (полный)	т	1,345	1,355	1,82
Толщина каната	см	0,69	0,69	0,78
Габариты	м	4,2х1,7х5,4	4,2х2,0х5,4	6,1х2,14х6,5
Ширина (транспортная)	м	1,77	2,18	2,135
Длина (транспортная)	м	2,45	2,67	2,85
Высота (транспортная)	м	1,325	1,35	1,6
Тип стрелы	L-5200	L-5200	L-6450
Толщина стрелы	см	10,2	10,2	13,3

На видео подъемник «Пионер» в действии:

Переносные легкие краны

Небольшая масса, возможность сборки крана и разборки на секции, которые, можно доставлять в труднодоступные места на строительном объекте делает кран хорошим помощником при подъеме строительных материалов.

Консольно-балочный кран (рис.5.6.1) предназначен для подъема и подачи вовнутрь здания через дверные и оконные проемы различных строительных материалов.

Рис. 5.6.1 Переносной легкий консольный кран

Кран состоит из вертикальной телескопической трубчатой стойки 5 с опорными башмаками 1 и 6, балочной стрелы 9 с грузовой кареткой 8, механизмов передвижения каретки и подъема груза. Телескопическая стойка позволяет установить кран в помещениях различной высоты.

Она выполнена из двух секций: основной (неподвижной) и выдвижной. К основной секции стойки шарнирно крепится балочная стрела, удерживаемая в рабочем положении жесткими тягами 7. По нижним полкам стрелы на опорных роликах передвигается грузовая каретка 8.

Механизм передвижения каретки состоит из тягового каната 4, направляющих блоков и ручной лебедки 3. Тяговый канат, навиваемый на барабан лебедки, огибает направляющие блоки и двумя свободными концами крепится к каретке с противоположных сторон.

Вращением рукоятки привода каретку передвигают вдоль стрелы.

Механизм подъема грузов состоит из реверсивной червячной лебедки 2 с приборами управления, грузового каната и крюковой обоймы 10. Один конец грузового каната крепится на барабан лебедки, второй огибает блоки стойки, каретки, крюковой обоймы и закрепляется на голове стрелы.

Максимальная грузоподъемность консольно-балочных кранов 0,1-0,2т, влет стрелы до 3 м, канатоемкость барабана 40-70 м. Кран КОР-200 (фото 5.6.1).

Фото 5.6.1 Кран КОР – 200 г. Саратов. Кран “в окно” КОР-200 с лебедкой электрической ТЛ-12Б, рассчитанной для работы в невзрывоопасной окружающей среде. Кран устанавливается в оконном проеме. Подъем и опускание строительных грузов весом 200 кг. Кран КОР-200 управляется подвесным кнопочным пультом. Не требует контргрузов.

Технические характеристики крана КОР-200

Грузоподъёмность, кг	200
Высота подъёма, м	200
Угол поворота относительно вертикальной осиотносительно исходного (среднего) положения, град.	100
Скорость подъёма, м/сек	0,24
Вылет стрелы наибольший, мм	1260
Способ управления:	при помощи поста управления
Масса крана без лебёдки, кг	45
Питание V; частота, Гц	220 / 380; 50

Консольно-балочный кран

Максимальная грузоподъёмность консольно-балочных кранов типа «Пионер» 0,5т-1т вылет стрелы до 3 м, канатоемкость барабана 40-70 м. Стреловой полноповоротный переносной кран (рис. 5.6.2)

Рис. 5.6.2 Стреловой полноповоротный переносной кран

Кран состоит из основания с салазками 1, поворотной платформы 3, трубчатой стрелы 9, механизма подъема груза и системы управления. В центре основания установлен трубчатый стакан 10, в который вставлен шкворень поворотной платформы. На консоли поворотной платформы размещены грузовая лебедка 5 и противовес 2.

Спереди к поворотной платформе шарнирно крепится трубчатая стрела, удерживаемая в рабочем положении оттяжками 4. Изменения вылета стрелы производится путем изменения длины оттяжек. Механизм подъема груза состоит из реверсивной червячной лебедки 5 с приборами управления, грузового каната 6 и крюковой обоймы 8.

Грузовой канат с барабана лебедки проходит через головной блок стрелы, блок крюковой обоймы и закрепляется на стреле. На головке стрелы устанавливается рычажный ограничитель 7 высоты подъема крюка, отключающий двигатель лебедки при подходе крюковой обоймы к крайнему верхнему положению.

Поворот платформы и передвижение крана производятся вручную. Фото 5.6.2 крана “Пионер”.

Фото 5.6.2 Консольно-балочный кран КП-1000 “Пионер”

Технические характеристики крана “Пионер”

Грузоподъемность, кг	500	750	1000
при установке на земле, м	4,5	4,5	6
при установке на перекрытие, м	до 50	до 50
Скорость подъема, м/с	0,2 до 50(100)	0,14	0,74
Мощность привода, кВт	4,0	4,0	4.25
Габаритные размеры, м	4,2 х 1,78 х 5,4	4,28 х1,7х5,4	4,5 х 2,0 х 6,0
Масса без к/г, кг	480	480	900
Масса полная, кг	910	921	1790
Диаметр каната, мм	6,9	6,9	12



Электрическая тяга

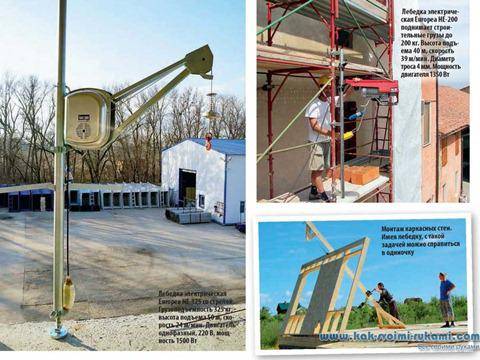

В наше время, в грузоподъемном оборудовании наряду с мышечной силой широко применяется и электротяга, она позволяет экономить физические силы для иных работ. Скорость транспортировки с применением электрического грузоподъемного оборудования значительно выше, чем при ручном труде, что приводит к существенному сокращению сроков строительства. Однако при малых объемах работ стоимость грузоподъемных приспособлений, работающих от сети, бывает не адекватна получаемому выигрышу. Да и не всегда на стройплощадке имеется электричество, по крайней мере, с избытком по мощности.

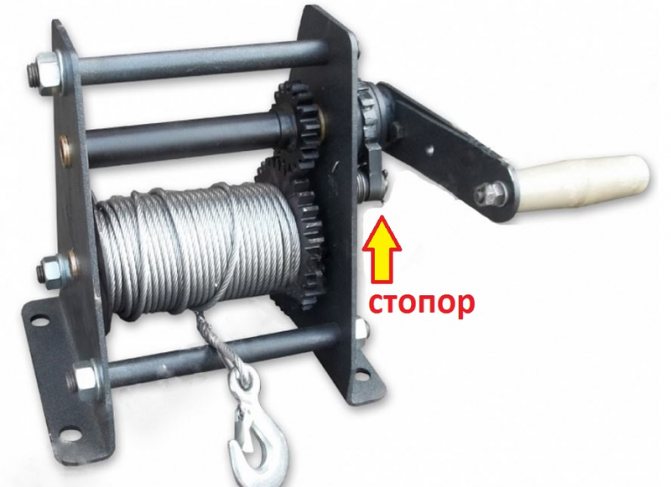

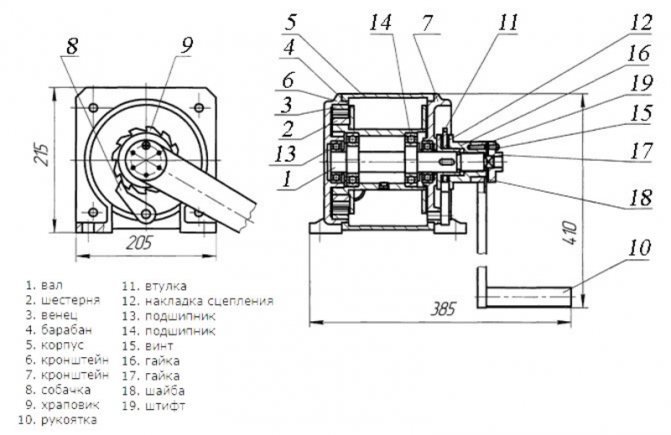

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

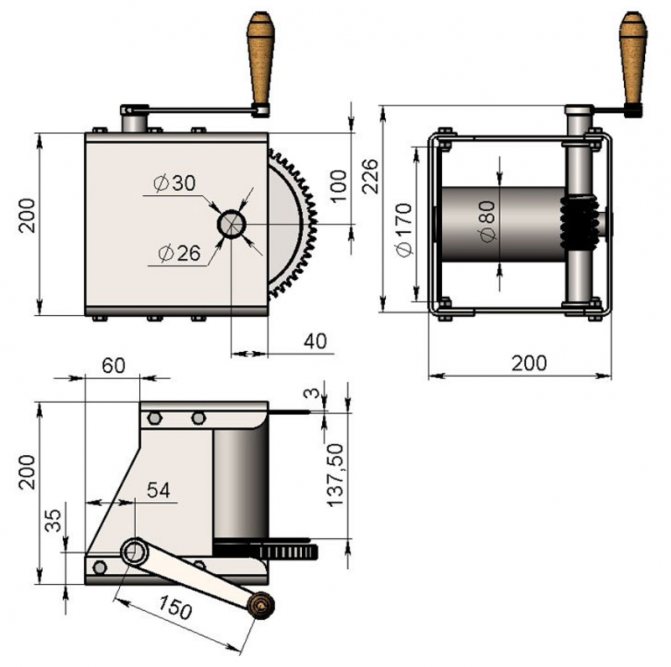

Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза

Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

1. С помощью редуктора на червячную основу крепится грузовая лебедка.
2. Строительные опоры являются основанием для винтовых выносных систем.
3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

• Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
• На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
• Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Монтаж и эксплуатация механизмов крана

Вначале на подготовленное основание устанавливают опорную раму, в центральное отверстие которой вставляется поворотная ось. Перед этим производят тщательный осмотр подшипников, при необходимости очищают их внутренние поверхности от загрязнений и смазывают.

На ось устанавливается поворотная рама, которая фиксируется на ней при помощи клинообразной втулки. Монтируются противовесы. Горизонтальную поверхность рамы выверяют при помощи строительного отвеса (лучше – лазерного): допустимая неперпендикулярность не должна превышать 35…50% от зазоров, имеющихся между осью и внутренней поверхностью подшипников.

Далее при помощи винтовых стяжек производится установка грузовой стрелы. Для разборных вариантов стрела для проверки работоспособности устанавливается максимально допустимой длины. Стяжки позволяют компенсировать незначительный уклон площадки, где располагается кран «Пионер».

После проверки правильности монтажа стрелы устанавливается механизм подъёма, подключается энергопитание привода лебёдки, и проверяется действие кранового останова: вначале – при холостом перемещении стрелы, а затем – в режиме подъёма и опускания груза с предельной массой.

Завершающим этапом подготовки крана к эксплуатации является установка конечных и путевых выключателей. Конечный выключатель является ограничителем высоты подъёма груза и крепится к стреле. Путевой выключатель управляет электродвигателем намотки каната на барабан, и предотвращает срыв крюка с подвески.

Поворот платформы для крана грузоподъёмностью 500 кг производится вручную, при этом контролируется лёгкость её перемещения. Для остальных модификаций вращение платформы начинается нажатием соответствующей кнопки на пульте управления.

Из соображений техники безопасности запрещается производить все наладочные и основные грузоподъёмные операции во время перемещения крана на колёсиках.

Делаем кран своими руками

Любой из пользователей forumhouse.ru согласится с утверждением, что одно из самых нужных приспособлений при строительстве – это кран. Стальной богатырь становится незаменимым помощником, когда возникает необходимость поднять большой груз.
Подъёмный механизм обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроительстве, когда на первый план выходят компактные механизмы для строительства одному необходим вариант с длиной стрелы, не превышающей 5-7 метров.

Но арендовать его – удовольствие не из дешёвых, особенно если стройка растягивается не на один месяц.

В этом случае остаётся один выход – засучить рукава и построить самодельный мини- кран своими руками. А помогут вам в этом наши форумчане!

Как сделать самодельный кран

Экономия на собственном здоровье и попытка ручным способом поднять неподъёмный груз, особенно если возведение дома ведётся самостоятельно и без привлечения наёмной рабочей силы, до добра не доводят. Мы уже рассказывали нашим читателям, как самостоятельно построить вибростол и виброплиту. Теперь мы делаем кран своими руками для строительства дома под названием «мини-пионер».

«Пионер» представляет собой передвижную разборную конструкцию, с помощью которой осуществляется подъём груза на заданную высоту. Такой самодельный кран может использоваться при рытье фундаментов и строительно-монтажных работах по возведению домов.

Основа механизма – опорная ходовая рама, установленная стационарно либо на передвижном шасси. На раме монтируется вращающаяся часть крана. Поворот стрелы может осуществляться ручным либо электрическим способом. Сама конструкция крана выполняется по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одного строительного объекта на другой.

Устойчивость конструкции обеспечивается благодаря противовесу и стальным тросовым оттяжкам (талрепам), а подъём груза осуществляется с помощью лебёдки и блока.

Интересен опыт нашего форумчанина, решившего самостоятельно построить мини «Пионер». Этот строительный механизм понадобился ему для возведения частного дома из бруса.
Воландемор:

– Я практически в одиночку строю дом из шестиметрового бруса. Поднять и таскать его одному невозможно. Именно поэтому я решил собрать механизм, для того чтобы брать брус со штабеля, класть на место распиловки и поднимать на цоколь.

По мере увеличения высоты строения наш форумчанин планирует поставить кран на балки перекрытия дома.

Раму форумчанин собрал из уголка 63х63х5 мм.Стрелу длиной в 5 метров – из трубы диаметром в 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм.Также в планы Воландемора входит дальнейшее удлинение стрелы ещё на 2 метра.

Воландемор:

– Грузоподъёмность механизма составляет примерно 150 кг, но конструкция может поднять больший вес, а для того чтобы этого добиться, необходимо увеличить кратность полиспастов.

В переводе с греческого Polyspaston означает «натягиваемый несколькими канатами». Полиспастом называют строительное устройство для подъёма груза. Оно состоит из нескольких блоков, соединённых между собой канатом или тросом, который огибает блоки по окружности. Полиспаст позволяет поднимать груз с меньшим усилием, чем вес груза.

Самый простой полиспаст позволяет получить трёх- четырёхкратный выигрыш в силе, не следует забывать, что в данной системе неизбежны потери на трение. Даже в лучших моделях блоков они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое техника может переместить груз.

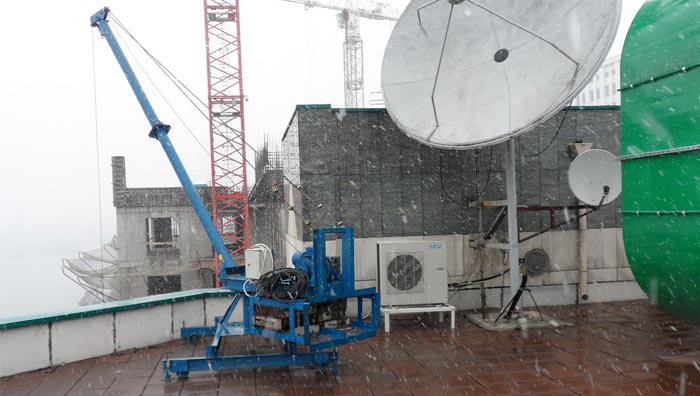

Пионер-1000

Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.

Стрелу производят в 3 вариантах:

• с вылетом 2,5 м;
• 3 м;
• 4 м.

С увеличением длины грузоподъемность и высота подъема уменьшаются:

• стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
• на 3 м — до 0,8 т на высоту 6 м;
• на 4 м — до 500 кг на 5,3 м;
• при наземном креплении — 6 м.

Фиксация производится с помощью стяжек.

Консольные агрегаты выполняют в 2 вариантах:

• переставными;
• передвижными на колесах.

На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.

В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.

Рабочая скорость достигает 11, 8 м/мин.

В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.

Технические характеристики КП-1000:

• габаритные размеры в собранном виде — 6100х2140х6500 мм;
• масса без противовесов — 1070 кг;
• полная масса — 1820 кг;
• ходовица с поворотной рамой — 2850х2130х1600 мм;
• стрела — 6,45 м.

Кран «Пионер». Первый в своём деле!

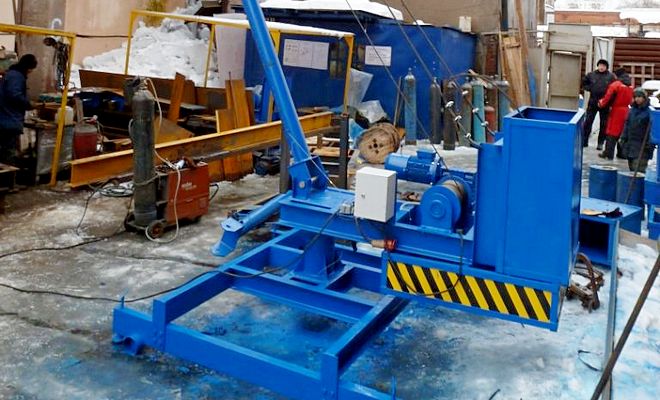

В ходе строительно-монтажных работ по возведению небольших зданий всегда востребованными оказываются компактные и мобильные грузоподъёмные механизмы. В их числе находятся краны «Пионер». Сегодня, мы рассмотрим конструкции, принцип работы и технические характеристики таких механизмов, а также поговорим о выборе оптимальной модели.

Какими преимуществами обладают подъемные краны с поворотной стрелой «Пионер»?

В этой публикации рассмотрим подробно подъемный кран Пионер-500 (750, 1000 и 2000), оснащенный поворотной стрелой, вместе с его паспортными техническими характеристиками. Ведь выполнение ремонтных, некоторых строительных либо монтажных, а еще и погрузочно-разгрузочных действий на складах, стройплощадках, промышленных базах и открытых полигонах практически невозможно организовать без использования грузоподъемной техники специального назначения.

Этот стреловой вариант спецтехники — широко распространенное грузоподъемное оборудование общепромышленного назначения. Такое устройство позволяет без проблем подавать на крышу всевозможные и тяжелые строительные материалы, рабочие инструменты, внутри складов перемещать громоздкие конструкции, в цехах переносить станки. Механизм свободно функционирует при низких и высоких температурах. Он становится незаменимым помощником, когда требуется выполнить строительные или ремонтно-строительные действия, связанные с необходимостью поднимать, а после еще и перемещать всевозможные грузы. Монтировать такой агрегат легко на земле, крыше любых сооружений.

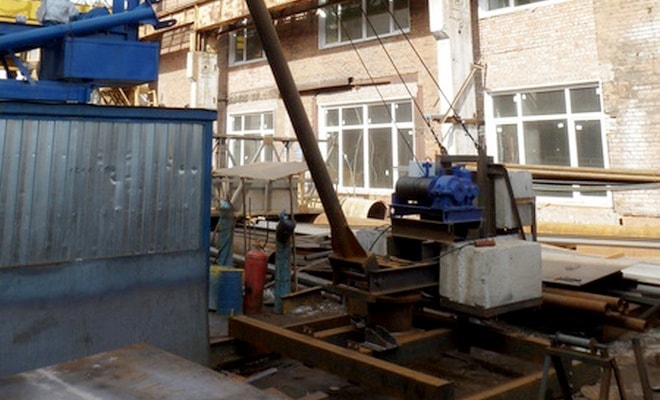

Пионер-2000

Кран Пионер-2000 — усовершенствованная версия подъемника КП-1000. После модернизации модели величина поднимаемого груза может достигать 2 т. Данный модуль изготавливается производителем по специальному заказу и востребован в строительстве фасадных сооружений, при монтаже окон, сэндвич-панелей.

Особенности 2-тонника:

• оснастка электромагнитным гидротормозом;
• электропривод поворота стрелы;
• редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.


С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:

• при вылете 4,6 м — 1500 кг;
• 4,4 м — 1700 кг;
• 4,1 м — 2000 кг.

Максимальная высота подъема крюкового механизма:

• на вылете 4,6 м — 4,3 м;
• 4,3 м — 4,5 м;
• 4,1 м — 4,65 м.

Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.

Рабочая скорость агрегата:

• при однократной запасовке — 5,6 м/мин;
• при двукратной — 11,3 м/мин.

Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.

Конструктивная масса — 1,5 т.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Чертежи

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

Технические характеристики Крана Пионер КЛ-3

Параметры	Значение
Максимальный грузовой момент:	2,5 тм
Грузоподъемность при вылете 2,5 м:	1,0 т
Грузоподъемность при вылете 3,0 м:	0,8 т
Грузоподъемность при вылете 4,0 м:	0,5 т
Максимальная глубина опускания крюка:	35 м
Max скорость подъема (опускания) груза:	22,2 м/мин
Частота вращения крана:	1,46 об/мин
Угол поворота поворотной части:	360 град.
Время изменения вылета:	3 мин
Опорный контур:	2х2 м
Масса крана конструктивная:	0,88 т
Масса противовеса:	0,89 т
Максимальная нагрузка на колесо:	1,17 тс
Установленная мощность:	4,85 кВт
Напряжение:	380 В
Частота:	50 Гц

Применение

Согласно паспорту, который прилагает к этому стреловому крану производитель, устройство способно легко перемещать всевозможные предметы, практически беспрерывно работая в условиях жары либо мороза. Оборудование легко поднимает на крышу, любой этаж сооружения стройматериалы или монтажные конструкции, которые требуются для выполнения работ, необходимый инвентарь с инструментом, специализированное оборудование.

При выполнении обустройства кровли такой агрегат, имеющий удобную стрелу, способную поворачиваться вокруг оси, поможет быстро и без проблем доставить на поверхность крыши требуемый объем жидкой мастики, современной рулонной кровли, больших тюков утепляющего материала.

Промышленные предприятия нередко используют кран с целью организации ремонтных работ, моментального перемещения всевозможных материалов, неподъемных вручную металлических конструкций. Пользуются такими подъемниками также крупные торговые предприятия, множество оптовых складов.

Краны помогают там быстро выполнять отгрузку потребителям тяжелых товаров, различных пиломатериалов, паллет, загруженных керамической плиткой либо сантехническим оборудованием.

Какими характеристиками должен обладать гаражный подъёмник

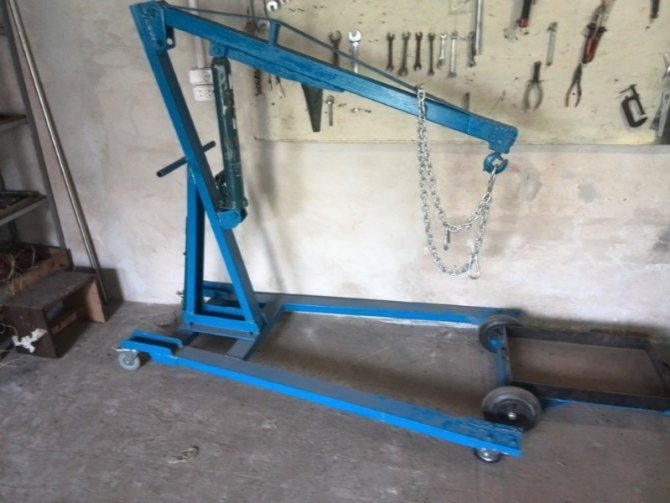

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Плюсы и минусы

Кран отличается высокой мобильностью, производительностью и грузоподъемностью.

Главные его качества:

• быстрая транспортировка к месту эксплуатации;
• доступная сборка;
• возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.

Перед процессом приямки не изготавливают, анкерами не пользуются.

Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.

Недостатками модулей являются:

• груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
• максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

Пошаговая инструкция

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Во время использования, для того чтобы снизить уровень трения, скользящие направляющие необходимо смазывать!

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович

для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

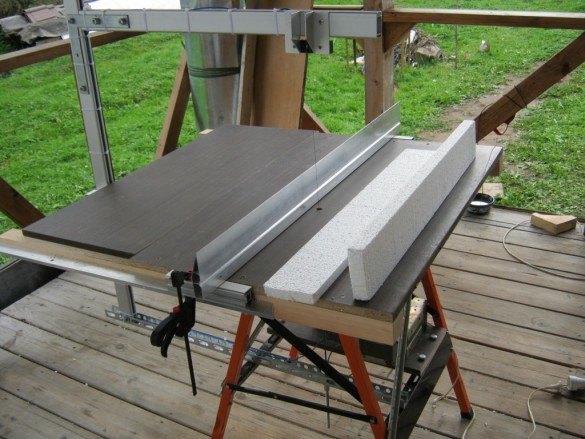

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

• самоходные;
• несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Как сделать самостоятельно

Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.

Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.

Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.

В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.

Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.

Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.

Для функционирования механизма подбирают тросы минимального диаметра.

Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.
