КрАЗ-260: технические характеристики

История создания КрАЗ-260

КрАЗ-260 сменил на боевом посту старшего брата тяжёлый автомобиль-вездеход КрАЗ-255Б. 8 августа 1967 года – это дата начала серийного производства. Выпуск вездехода продолжался вплоть до конца 1994 года. В народе его называли «лаптёжник», «лапотник». С заводского конвейера за это время сошло более 82 тыс. грузовиков.

Основным заказчиком Кременчугского завода был военный сектор. Кроме этого, транспортное средство эксплуатировалось в народном хозяйстве. Машина перевозила различные грузы и людей и была популярной не только на территории бывшего СССР. Универсальную технику так же закупали зарубежные компании.

Применение модели

260-я модель Кременчугского автомобильного завода является универсальной грузовой машиной. Кроме военной области, подобная машина широко используется в среде народного хозяйства.

Грузовой автомобиль стал популярным при помощи хорошей проходимости при разных дорожных условиях. 260-й представляет комплекс тягача с вездеходом, который может перевозить грузы, масса которых достигает 10 тонн.

Машина применяется для транспортировки зенитно-ракетных комплексов С-200 и С-300, а также прекрасно перевозит пассажиров, крупногабаритные грузы в труднодоступные регионы.

Из-за надежных качеств и неприхотливости в использовании транспортное средство КрАЗ-260 используют не лишь на отечественной земле, а и за границей, ведь машина зарекомендовала себя, как универсальная модель, техническая составляющая какой, просто великолепна. Каталог в интернете, содержит тягач и самосвал, которые часто используют в армейских целях и на различных карьерах.

Грузовик имеет радиус разворота – 13 метров, а также возможную максимальную глубину форсируемого брода – 1.2 метра. Это делает его одним из самых проходимых отечественных автомобилей.

Немалым спросом пользовались седельные тягачи КрАЗ-269В. Сзади у грузовика есть укороченная рама и наличие седельно-сцепного устройства, при помощи которого машина могла брать на буксир полуприцепы, масса которых превышает 27.5 тонн по городской трассе и 23 тонны по грунтовой дороге.

Подобные грузовые автомобили применялись часто военными подразделениями, как автопоезда, для установок пусковых и зенитно-ракетных комплексов, радиолокационных станций и прочего. Удлиненное шасси, ставшее штатным для проектировок различной специальной техники, приобрело наименование 260Г.

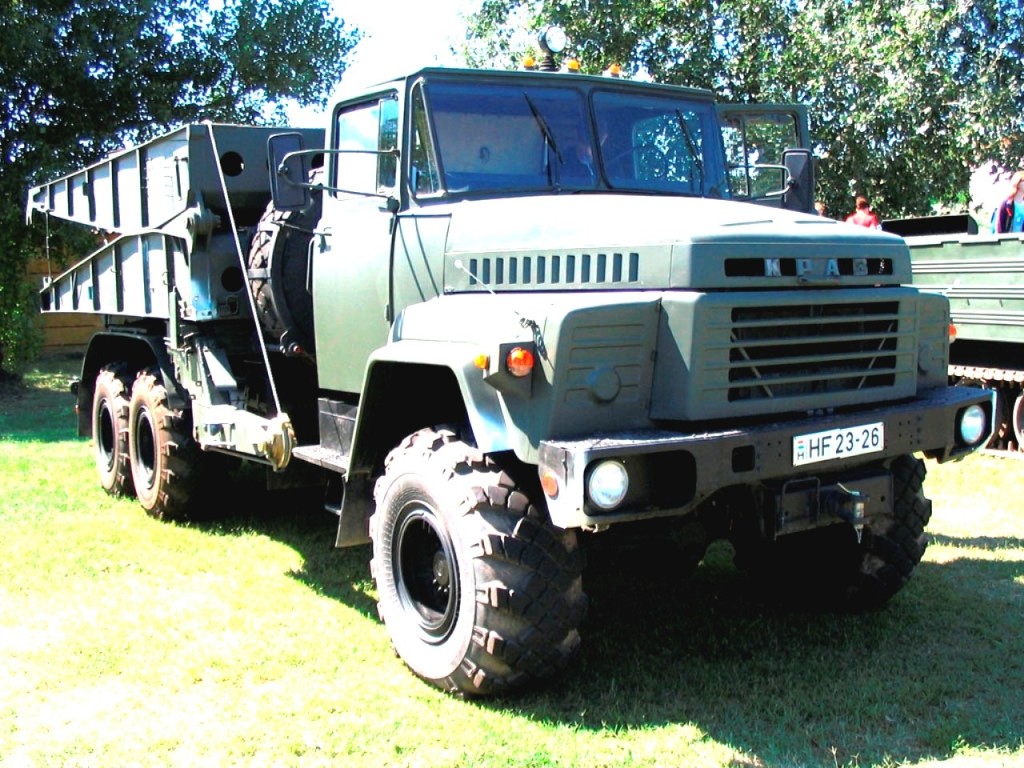

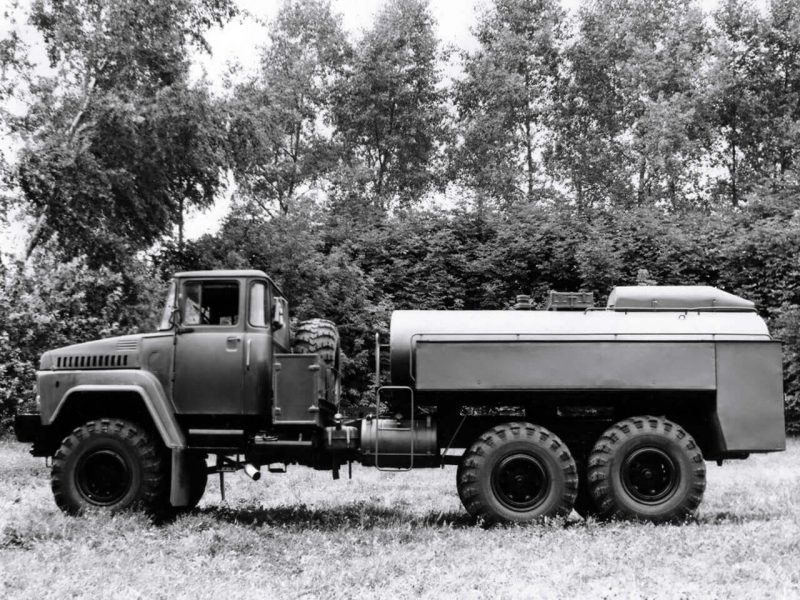

На его платформе смогли смонтировать наличие понтонных автомобилей, мостостроительных машин, крановых и бурильных установок, опреснительных станций, автотопливозаправщиков и так далее.

Конструкторский состав предприятия, разработал также наличие опытных образцов лесовоза, какой очень похож с подобным специальным транспортом, на платформе 255Л. Но серийный выпуск так и не смогли наладить, а чуть спустя, для потребностей лесного производства выпустили специализированный КрАЗ-6437.

Подробное описание составных частей

Мощность двигателя КрАЗ-260 достигает 300 л. с. при 2 100 об/мин.

Объем потребленного топлива при движении на скорости 50 км/ч в зависимости от модификации составляет 34-48 л на 100 км. При этом запаса в полных баках хватит на 700-900 км пути.

Силовой агрегат

В конструкции машины предусмотрено использование дизельного двигателя ЯМЗ-238Л.

Кроме этого, возможна установка многотопливного мотора ШЗ-238Л. Он характеризуется наличием восьми цилиндров и структурой в форме буквы «У».

Это четырехтактная модель внутреннего сгорания, которая работает при воспламенении от сжатия. Также в устройстве имеется газовый турбонаддув.

Модель грузовика оснащена коробкой передач ЯМЗ-238Б. Она механическая и имеет восемь ступеней. На всех передачах установлены синхронизаторы (кроме реверса).

Эта двухдиапазонная разновидность состоит из главной коробки с четырьмя ступенями и дополнительного устройства с двумя.

Для того чтобы силовой агрегат можно было снять, рекомендуется сначала демонтировать кабину.

Сцепление

Сцепление двухдисковое с сухой спецификой. Привод этого узла состоит из:

• подвесной педали;
• главного и рабочего цилиндров;
• гидравлических и пневматических проводов для доступа воздуха и жидкостей.

Эффективная эксплуатация этой части конструкции может быть связана со многими факторами.

Важно! Главный цилиндр должен всегда быть наполнен тормозной жидкостью до нужного уровня.

Также необходимо следить за состоянием манжеты и поршней в узле. Рабочие поверхности цилиндров не должны иметь рисок, следов коррозии.

Перепускные отверстия всегда должны быть очищены. Манжеты и уплотнительные кольца для хонингования необходимо заменять только на новые.

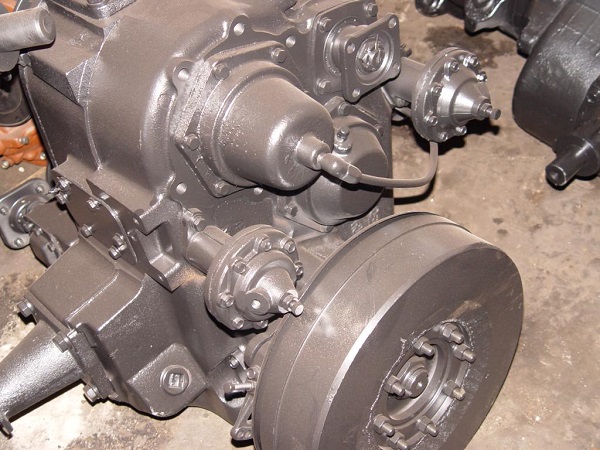

Раздаточная коробка

Первостепенная задача узла – это определение крутящего момента, что необходимо для последующего отбора мощности, используемой в работе лебедкой. Размещен этот узел прямо за коробкой передач.

Для соединения используется небольшой карданный вал. Раздаточная коробка подвешивается на три опоры с применением кронштейнов и подушек, сделанных из резины.

Этот узел можно охарактеризовать как редуктор с тремя валами и специфическими шестернями цилиндрической формы с косыми зубцами.

Раздаточная коробка имеет две передачи. Валы собраны в монолитном картере из чугуна, оснащенном легко отделяемой крышкой. Они вращаются на подшипниках, имеющих шариковую и роликовую конструкцию.

При ремонте раздаточной коробки на модификациях КрАЗ-260, 260Г следует учесть, что она отличается от той, что используется на 260В, наличием вала отбора мощности.

Карданная передача

Эта система насчитывает четыре карданных вала, объединяющих раздаточную и коробку передач, и кроме этого, ведущие мосты.

Большинство из них имеют одинаковое строение и отличаются лишь размерами и посадочными местами у связанных деталей.

Несколько видоизменен лишь вал, соединяющий раздаточную с коробкой передач, благодаря чему демонтаж и ремонт мало чем отличаются.

Карданный вал выглядит как набор тонкостенных труб, с одной стороны которых приварена зафиксированная вилка шарнира, при этом к другой части прикреплен шлицевой конец вала. Он, в свою очередь, соединен со скользящей вилкой.
Кроме этого, в конструкцию входят два шарнира с игольчатыми подшипниками.

Собранный вал должен быть динамически сбалансирован (это не относится к главному) на частоте вращения 2 100 об/мин. Это происходит за счет приварки специальных пластин и поворота скользящей вилки на 180 градусов.

Возможен дисбаланс только в рамках, рекомендуемых производителем и закрепленных в технической документации.

Важно! Шлицевые концы карданных валов должны быть обращены в сторону раздаточной коробки.

Мосты

Строением автомобиля предусмотрены задний, промежуточный и передний ведущий мосты. Первые два связаны балансирной подвеской.

Различия в строении проявляются в:

• картере;
• валу ведущей шестерни, имеющей форму конуса;
• основной передаче;
• деталях привода заднего моста.

Более подробно отличия можно описать следующим образом. В картере заднего моста имеются редуктор основной передачи, полуоси и дифференциалы.
На два роликовых подшипника закреплены ступицы колес. Сюда уже специальными шпильками фиксируется фланец полуоси.

В ступице имеется полость, в которую под давлением помещен уплотнитель, и четыре прорезиненных манжета.

Такое устройство призвано обеспечить герметичность системы контроля давления воздуха в колесах.

Основное предназначение переднего ведущего моста состоит в направлении тягового усилия на колеса посредством главной передачи, полуоси и шарниров равных угловых скоростей.

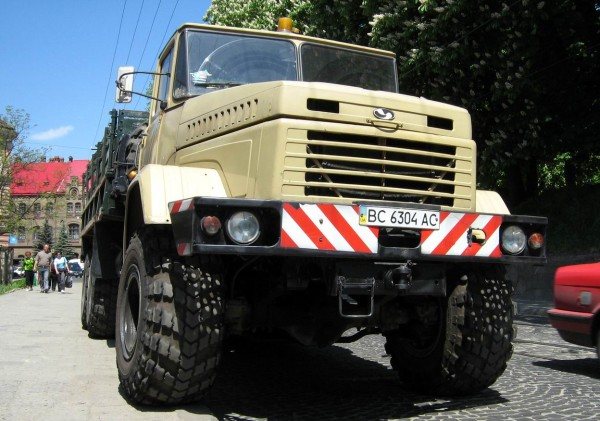

Технические характеристики КрАЗ-260

На грузовике нового, для того времени, использовался мощный двигатель и применялись технические новинки для его стабильной работы.

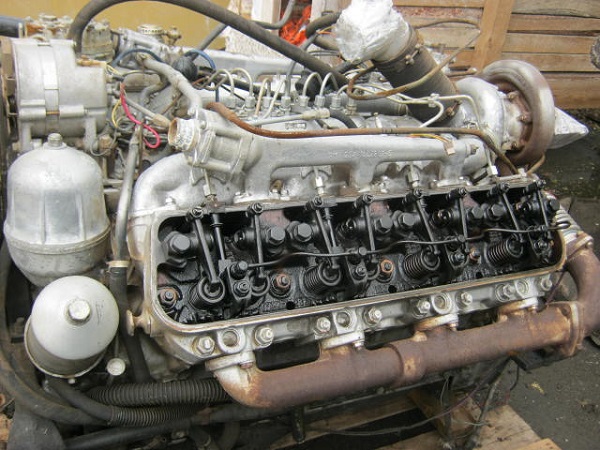

Двигатель КрАЗ-260

В подкапотном пространстве инженеры завода установили двигатель ЯМЗ-238Л с турбонаддувом. Столь мощный силовой агрегат давал возможность КрАЗ-260 грузоподъёмностью 9500 кг успешно справляться с поставленными задачами.

Тип мотора поршневой с продольным расположением спереди. Мощность 2-х клапанного 8-цилиндрового силового агрегата составляла 300 лошадиных сил. Блок двигателя изготавливался из чугуна. Рабочий объём силовой установки в пределах 14 860 см³.

Необходимо подчеркнуть, что грузовик постоянно эксплуатировался в сложных и тяжёлых условиях. В связи с этим конструкторское бюро завода применила принципиально новое решение. Специалисты добавили 2 воздушных фильтра сухого типа, используя двухступенчатую очистку от грязи и автоматическое удаление пыли. Инженеры изменили системы выброса отработанных газов. Отказались от установки глушителя, используя нагнетательную турбину.

Грузовик эксплуатировался не только в центральной части страны. Он выполнял поставленные задачи в районах Крайнего Севера. В связи с этим для быстрого запуска силового агрегата при отрицательных t0 предусматривалась установка электрофакельного типа: устройство «Термостат». Предпусковой подогреватель обеспечивал стабильный запуск двигателя при минусовых температурах.

Трансмиссия грузовика

Мощный силовой агрегат предполагал использование новой МКПП 8 (коробки переключения передач). Двигатель агрегировал с трансмиссией ЯМЗ-238Б на четыре ступени с использованием синхронизаторов на всех без исключения передних передачах.

Были внесены поправки в раздаточную коробку на две ступени. Управление раздаточной коробки электропневматического типа. Это позволяло осуществлять блокировку межосевого дифференциала. Достаточно было нажать на необходимый переключатель, установленный на панели приборов.

В конструкции использовалось двухдисковое сухое сцепление: модель 260. Специалисты внесли коррективы и доработали передний мост автомобиля, позаимствованный от прежней модели. Средний мост грузовика сделали проходным.

Грузовая платформа

Рама: продольные лонжероны. Тип швеллерный. Соединение осуществлялось с использованием штампованных поперечин, которые крепились болтами.

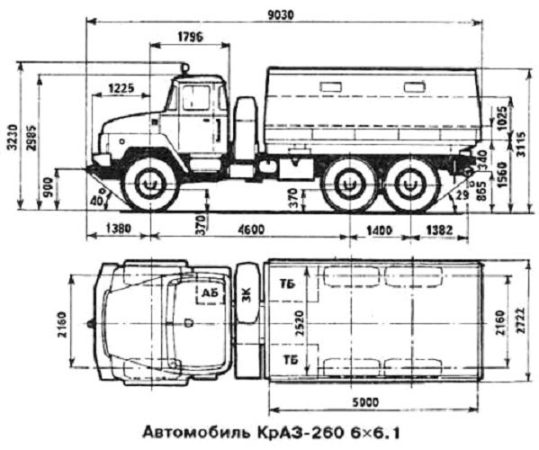

Габаритно-массовые показатели

• Длина — 9030 мм.
• Ширина — 2722 мм.
• Высота – 3230 мм. (по высоте кабины без нагрузки)
• Высота по тенту — 3115 мм. (без нагрузки)
• Погрузочная высота платформы — 1560 мм.
• Грузоподъёмность — 9500 кг.
• Вес с лебёдкой – 12425 кг.
• Полная масса — 2200 кг.
• При использовании прицепа или полуприцепа — нагрузка 10 тыс. кг.
• Угол въезда — 580.
• Диаметр разворота — 27 м.

Тормозная система

Конструкция тормозов барабанного типа на 420 мм предусматривала использование внутренних колодок на всех колёсах. Раздельный пневматический комбинированный привод предполагал прохождение от нижней секции тормозного крана к переднему и промежуточному мосту. И от верхней секции тормозного крана к заднему мосту.

Использование этой системы позволяло управлять тормозами прицепа по однопроводной или двухпроводной схеме. В тормозной системе допускалось давление воздуха 8,0 кгс/см2. Стояночный тормоз блокировал тормозные колёсные механизмы промежуточного и заднего моста. Происходил процесс сжатия пружин пневматических пружинных камер.

Была предусмотрена вспомогательная тормозная система. Тип конструкции дроссельный, компрессионный, вмонтированный в систему выброса отработанных газов. Вспомогательная тормозная система была обеспечена электрическим приводом включения тормозов прицепного устройства.

Дополнительные характеристики

• Грузовик с колёсной формулой 6х6 мог без усилий преодолеть водную преграду 1,2 метра.
• Клиренс составляет комфортные, как для тяжёлого авто, 370 мм.
• Техника оснащалась бездисковыми колёсами. В конструкции использовались съёмные бортовые кольца. Обод колеса 440-533. На заводе устанавливались стационарные шины модели ВНД-201 в размере 1300/530/533.
• Колея колёс в пределах 21600 мм.
• Межосевое расстояние между передним и промежуточным мостом – 4600 мм.
• Показатели между осями заднего и промежуточного моста равнялись 1400 мм.
• Два топливных бака на 330 литров (2х165) и дополнительный топливный резервуар на 50 литров солярки позволяли без остановок преодолевать значительные расстояния.
• Автомобиль с полными баками мог находиться в пути, преодолевая расстояние в 1 тыс. км.
• При скорости 60 км в час расход горючего составлял 38,5 литра из расчёта 100 км. При движении со скоростью 50 км в час расход на 100 километров пути сокращался на 4,5 литра и составлял 34 литра.
• Максимальная скорость передвижения на высшей передаче ограничивалась показанием спидометра 80 километров.

Масса, грузоподъемность

Снаряженная масса автомобиля составляет 9,5 тонны. Полная масса – 21,5. Таким образом, на борт машина способна взять до 11 тонн груза. При этом в КрАЗе предусмотрено прицепное устройство.

На дорогах с твердым покрытием грузовик способен буксировать прицеп с полной массой до 30 тонн. По другим видам дорог и пересеченной местности – до 10 тонн.

Колеса и шины Монтаж и демонтаж шин КрАЗ-255 Б1

На автомобиле установлены бездисковые колеса размером 440 — 533 мм с широкопрофильными камерными шинами 1300 X 530 — 533 по ГОСТ 13298 — 78 модели ВИ — 3 или ВИД — 201.

Характеристика колеса

Ширина обода под шину, мм	440
Посадочный диаметр обода под шину, мм	533

Колесо (Рис.24) состоит из шины 4 с камерой и ободной лентой, обода 8, двух бортовых колец 3 и 7, посадочного кольца 2 и замочного кольца 1. Колеса устанавливаются на конические поверхности бездисковых ступиц и крепятся к ним шестью прижимами.

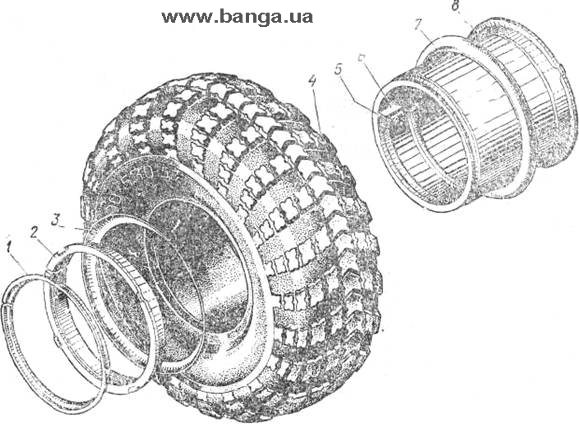

Рис.24. Колесо:

1 — замочное кольцо: 2 — съемное посадочное кольцо: 3, 7 — бортовые кольца; 4 — шина с камерой и ободной лентой; 5 — колесный кран; 6 — защитный кожух: 8 — обод колеса

Болты и гайки всех колес имеют правую резьбу. При затяжке гаек крепления колес необходимо вначале затянуть верхнюю гайку, а затем диаметрально противоположную ей. Остальные гайки нужно затягивать также попарно (крест — накрест). Рекомендуется затяжку гаек производить в несколько приемов, стараясь не перекосить колесо.

Шины 4 представляют собой двенадцатислойные пневматические баллоны низкого давления с направленным рисунком протектора. Давление воздуха в шинах номинальное 0,35 МПа (3,5 кгс/см2), регулируется до 0,10 МПа (1 кгс/см2) в зависимости or дорожных условий.

Правила эксплуатации автомобильных шин. При эксплуатации автомобиля необходимо соблюдать следующие правила.

Место стоянки автомобиля должно быть чистым, не загрязненным нефтепродуктами и другими веществами, разрушающими резину. Не допускается стоянка автомобиля ближе 1 м от отопительных приборов.

Запрещается стоянка автомобиля с давлением воздуха в шинах, не соответствующим норме.

Поврежденные во время эксплуатации покрышки, камеры и ободья,. а также покрышки с предельным износом рисунка протектора должны быть сняты с автомобиля и направлены в ремонт на восстановление.

При выявлении интенсивного или неравномерного износа рисунка протектора шин следует установить причину износа и принять меры для его устранения независимо от сроков проведения технического обслуживания* автомобиля.

Перестановку шин рекомендуется производить только при выявлении необходимости, которая определяется техническим руководителем автохозяйства или предприятия. Основанием для перестановки шин могут служить: неравномерный или интенсивный износ рисунка протектора, необходимость правильного подбора шин по осям, установка более надежных шин на переднем мосту автомобиля и другие причины.

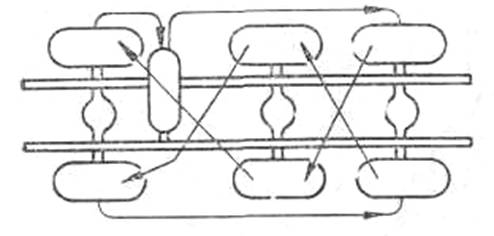

Схема перестановки шин автомобиля дана на Рис.25. Однако перестановку шин с направленным рисунком протектора необходимо производить таким образом, чтобы добиться наименьшего равномерного износа протектора всех шин независимо от рекомендуемой схемы.

трогать с места автомобиль плавно. В противном случае колеса пробуксовывают, что приводит к ускоренному износу рисунка протектора;

при управлении автомобилем следить за состоянием дороги и на участках, находящихся в неудовлетворительном состоянии, на переездах и в других случаях снижать скорость движения для обеспечения сохранности шин.

Рис.25. Схема перестановки шин

Избегать наездов на острые предметы, которые могут повредить шины;

не допускать резкого торможения при подъездах к месту остановки, к закрытому светофору, шлагбауму и т. д. Действие тормозных механизмов должно

быть одновременным на всех колесах. Неправильная регулировка тормозных механизмов приводит к повышенному износу протектора;

избегать подъезда вплотную к краю тротуара, так как при этом можно повредить боковины покрышек;

не допускать длительного буксования колес;

не перегружать автомобиль, следить за равномерным распределением груза и его креплением.

Наиболее полные рекомендации по уходу за шинами изложены в «Правилах эксплуатации автомобильных шин» (М.: Химия, 1983).

5.8.1. Монтаж и демонтаж шин

Монтаж и демонтаж шин в автохозяйстве должен осуществляться на шиномонтажном участке с применением специального оборудования, приспособлений и инструментов. Применение кувалды запрещается.

Монтаж и демонтаж шин в пути производить с применением монтажного инструмента, исключив при этом попадание песка и грязи в покрышку.

При монтаже шин необходимо учитывать направленность рисунка протектора и места установки колес на автомобиле. Это позволит обеспечить совпадение указателей направления вращения шин (стрелки на боковинах покрышек) с направлением вращения колес при движении автомобиля вперед.

При индивидуальной накачке шин не рекомендуется вывинчивать золотники. Для этой цели в комплекте ЗИП имеется шланг со специальным наконечником, обеспечивающим нажатие на иглу золотника для свободного поступления воздуха в камеру.

Запасное колесо следует накачивать до максимальной нормы давления.

Монтаж шины на обод. Перед монтажом шину (внутри), камеру и ободную ленту необходимо пропудрить тонким слоем талька по всей поверхности, а излишек талька удалить.

Вложить камеру и ободную ленту в шину, слегка накачать камеру воздухом до принятия ею естественной формы.

Положить обод колеса 8 (см. Рис.24) на пол пазом под вентиль вверх и надеть бортовое кольцо 7 закраиной вниз, совместив выштамповки с пазом на ободе.

Надеть шину 4 на обод 5. При этом вентиль камеры должен выйти наружу через паз обода и располагаться в центре отверстия защитного кожуха 6.

Надеть бортовое кольцо 5.

Вставить посадочное кольцо 2 так, чтобы фиксирующий выступ на посадочном кольце находился в уширенной части вентильного паза. Вставить изогнутый конец монтажной лопатки в замочную канавку обода и осадить посадочное кольцо вниз, освобождая тем самым замочную канавку обода для посадки в нее замочного кольца.

Установить замочное кольцо 1. Для этого один конец кольца вставить* замочный паз обода и прямым концом монтажной лопатки, вставленным между ободом и замочным кольцом, отжимать его на себя до полной установки.

* Закрепить колесный кран 5 на защитном кожухе 6 обода. Для этого необходимо:

· вывести вентиль камеры из отверстия кожуха и надеть на него все снятые детали в таком порядке: накидную гайку, конусную шайбу, уплотнительное кольцо, гайку крепления крана и шайбу;

· вставить колесный кран в отверстие кожуха и ввести конец вентиля в полость крана;

· надеть шайбу и навернуть гайку крепления крана к кожуху, не затягивая ее;

· навернуть накидную гайку крана, при этом уплотнительное кольцо и конусная шайба должны войти внутрь гайки без перекоса и защемлений;

· затянуть гайку крепления крана и накидную гайку. Чрезмерная затяжка накидкой гайки может привести к деформации вентиля.

Закрыть колесный кран (если он был открыт), завернув запорную пробку специальным ключом, и накачать шину до требуемого давления через вентиль индивидуальной подкачки.

Демонтаж шин производится следующим образом.

Выпустить воздух из шины, открыв колесный кран.

Снять колесный кран 5.

Вставить изогнутый конец монтажной лопатки в выштампованный паз посадочного кольца и осадить борт шины вместе с бортовым кольцом. Повторяя эту операцию на каждом пазу последовательно на окружности колеса, полностью снять борт шины с посадочной полки кольца.

Снять замочное кольцо 1, для чего необходимо:

Снять посадочное кольцо 2. Для этого вставить изогнутый конец монтажной лопатки между бортовым кольцом и буртом посадочного кольца и отжимать посадочное кольцо последовательно по окружности колеса до окончательного его снятия.

Снять бортовое кольцо 3.

Перевернуть колесо и снять борт шины с посадочной полки.

Поставить колесо наклонно к стене и, вставив изогнутый конец монтажной лопатки между бортовым кольцом 7 и буртом обода 8, отжать обод по окружности на некоторую величину. Взявшись обеими руками за обод, полностью вынуть его, предварительно утопив вентиль в паз обода.

В случае прилипания (пригорания) ободной ленты к ободу необходимо перевернуть колесо, вставить прямой конец монтажной лопатки между ободом и ободной лентой и, перемещая его по окружности, полностью освободить ободную ленту.

5.8.2. Держатель запасного колеса

Запасное колесо установлено за кабиной с правой стороны в специальном держателе (Рис.26), имеющем устройство для его механического подъема м опускания.

Рис.26. Держатель запасного колеса:

1 — держатель; 2 — гайки стяжных винтов; 3 — откидной кронштейн; 4 — трос воротка; 5 — вороток; 6 — тарельчатые пружины; 7 — гайки затяжки тарельчатых пружин; 8 — храповик; 9 — пружина защелки; 10 — защелка храповика

Трос 4 закреплен на воротке 5 и на раме автомобиля. При. подъеме колеса трос наматывается на вороток, а при опускании — разматывается и тем самым поднимает и опускает откидной кронштейн вместе с колесом.

Для опускания запасного колеса необходимо отвернуть гайки 2 стяжных винтов откидного кронштейна 3 и вращать вороток 5 за восьмигранный конец, пользуясь специальным ключом (защелку 10 отбрасывать не требуется). При этом храповик 8, зажатый тарельчатыми пружинами 6 на конусной поверхности воротка, начинает проскальзывать, в результате чего откидной кронштейн вместе с колесом опускается на тросе 4.

Колесо должно плавно опускаться от усилия на рукоятке ключа 100 — 400 Н (10 — 40 кгс). Регулировка зажатия храповика 8 на конусной поверхности воротка производится затяжкой гайки 7 через комплект тарельчатых пружин 6.

Для поднятия колеса с земли его необходимо установить в откидной кронштейн 3 и вращать вороток по часовой стрелке до полного подъема колеса. При этом вместе с воротком вращается и храповик, удерживаемый защелкой 10 от проворачивания. Останавливаться при подъеме колеса можно в том случае, если защелка зафиксирует (защелкнет) очередной зуб храповика. Поднятое колесо закрепить в держателе.

5.8.3. Система регулирования давления воздуха в шинах

Эта система предназначена для повышения проходимости автомобиля на тяжелых участках пути за счет снижения давления воздуха в шинах, а в случае прокола камеры позволяет некоторое время продолжать движение без замены колеса при условии, что производительность компрессора может восполнить утечку воздуха из поврежденной шины.

Рис.27. Кран управления давлением с клапаном — ограничителем:

А — от воздушного ресивера; В — в атмосферу; 1 — регулировочный болт; 2 — гайка; 3 — тарелка пружины; 4 — пружина внутренняя; 5 — пружина наружная; 6 — поршень; 7 — крышка; 8 — шайба; 9 — диафрагма; 10 — корпус; 11 — кольцо распорное манжеты; 12 — манжета; 13 — втулка; 14 — направляющая золотника; 15 — золотник

Управление системой осуществляется из кабины, что позволяет постоянно контролировать давление в шинах по манометру 21 (см. Рис.3) и поддерживать его в установленных пределах в зависимости от дорожных условий и скорости движения.

В систему регулирования входят: кран управления давлением с клапаном — ограничителем, колесные краны, уплотнительное устройство в ступицах, воздухопроводы и шланги.

Схема централизованной системы регулирования давления воздуха в шинах показана на общей схеме пневмооборудования автомобилей (см. Рис.39).

Кран управления давлением (Рис.27) — золотникового типа, состоит из корпуса 10, имеющего отверстия для подвода воздуха от пневматической системы к шинам колес и для выпуска воздуха из шин в атмосферу.

** Установленный на кране клапан — ограничитель (диафрагменного типа) Позволяет производить отбор воздуха для накачки шин только при давлений в ресиверах свыше 0,6 МПа (6,0 кгс/см2); при меньшем давлении накачка шин централизованно невозможна. Клапан регулируется на указанное давление болтом 1 путем изменения затяжки пружин 4 и 5.

Золотник 15 соединен с рукояткой крана посредством тяг. При полностью вдвинутом золотнике 15 длину передней тяги отрегулировать таким образом, чтобы фиксирующий штифт на задней тяге находился в пазу «Накачка шин».

В собранном кране золотник 15 должен перемещаться без заедания при приложении усилия 100 Н (10 кгс), не более. Завинчивание направляющей золотника должно производиться при нейтральном положении золотника с моментом затяжки 30 Hм (3 кгс•м). В случае тугого перемещения золотника 15 кран необходимо разобрать, промыть в бензине, а трущиеся поверхности деталей, имеющих относительное перемещение, перед сборкой смазать смазкой ЦИАТИМ — 201.

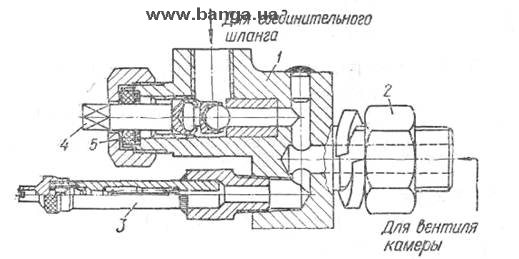

Рис.28. Колесный кран.

1 — корпус колесного крана; 2 — гайка крепления колесного крана; 3 — вентиль для индивидуальной накачки шин; 4 — пробка с шариком в сборе; 5 — резиновое уплотнительное кольцо

Утечка воздуха через манжеты 12 не допускается и должна быть устранена затяжкой направляющей 14 золотника, а кран должен быть герметичным под давлением 0,6 — 0,8 МПа (6 — 8 кгс/см2).

Колесные краны крепятся к защитным кожухам, приваренным к ободьям колес. Краны предназначены для отключения шин от системы подкачки при длительных стоянках автомобиля и в случае выхода из строя манжет уплотнительного устройства в ступицах.

Колесный кран (Рис.28) состоит из корпуса 1, резьбовой пробки 4 с шариком, наружный конец которой имеет квадрат под ключ. Пробка уплотняется резиновым кольцом 5 при затяжке накидной гайки. На корпусе колесного крана монтируется вентиль 3 для индивидуальной накачки шин при закрытом колесном кране.

Уплотнительное устройство состоит из четырех эластичных резиновых манжет 9 (Рис.29) с нажимными пружинами, которые обеспечивают герметичность подвижного соединения.

Манжеты монтируются в специальном корпусе 12, запрессованном в ступицу. Зона отверстия подводящего штуцера (внутренняя полость уплотнительного устройства) разделена распорным кольцом 11, а снаружи манжеты запираются кольцами 8. Для предотвращения выворачивания воздухом рабочих кромок манжет последние опираются на упорные конусы 10. Из полости уплотнительного устройства, образованной манжетами, воздух через штуцер подводится в соединительный шланг 5 и далее (проходя через колесный кран 1) поступает в камеру шины. Надежная работа манжет уплотнительного устройства во многом зависит от наличия и качества смазки на трущихся поверхностях манжет и цапфы (упорной втулки) ступицы. Поэтому при каждом снятии ступицы необходимо промывать манжеты в чистом дизельном топливе или керосине и смазывать их рабочие кромки смазкой ЦИАТИМ — 201. При замене смазки в ступицах необходимо, чтобы она не попала в полости каналов и в отверстие подводящего штуцера системы регулирования давления воздуха в шинах.

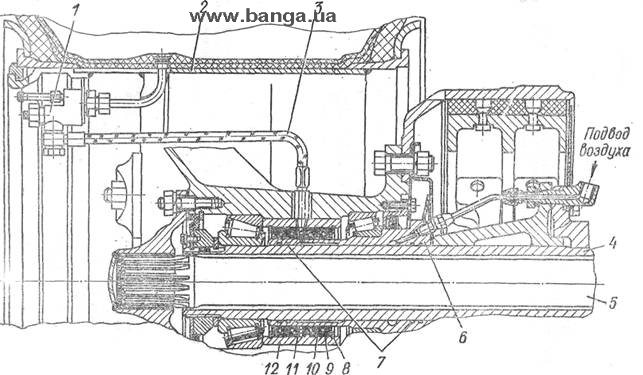

Рис.29. Подвод воздуха к шинам задних колес:

1 — колесный кран — 2 — колесо — 3 — переходный шланг системы подкачки шин; 4 — кожух полуоси; 5 — полуось; 6 — упорная втулка ступицы; 7 — уплотнительные кольца; 8 — стопорное кольцо; 9 — манжеты уплотнительного устройства; 10 — упорный конус; 11 — распорное кольцо; 12 — корпус манжет

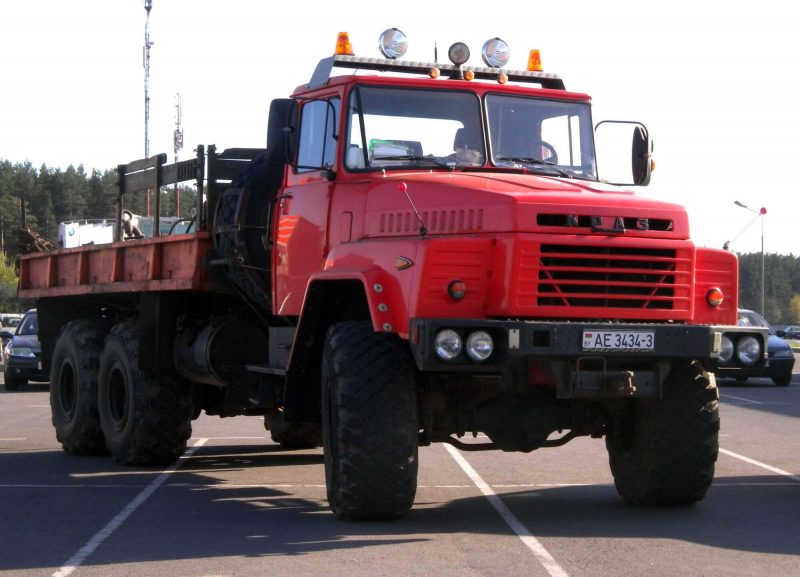

Бортовой КрАЗ-260 и шасси

Разработка грузового автомобиля повышенной проходимости КрАЗ-260 началась в КБ Кременчугского автомобильного завода в шестидесятых годах под руководством главного конструктора В.В.Таболина. Он предназначался для замены автомобиля КрАЗ-255Б. Автомобиль получил новую цельнометаллическую кабину (от КрАЗ-250) и оперение. Для улучшения обзора кабина была несколько надвинута на двигатель. Это также позволило увеличить длину грузовой платформы. Установлен более мощный двигатель ЯМЗ-238Л с турбонаддувом. Всё это позволило увеличить грузоподъёмность на 1,5 тонны.

Автомобиль прошёл всесторонние испытания в НИИ-21 в Бронницах. Внедрение в производство задержалось из-за отсутствия на заводе мощностей для изготовления цельнометаллических кабин. Первая опытная промышленная партия КрАЗ-260 была изготовлена в 1979 году. Серийное производство началось в 1981 году и велось параллельно с КрАЗ-255Б1. Автомобиль КрАЗ-260 предназначен для перевозки различных грузов и личного состава по дорогам всех категорий и бездорожью. На аэродромах применяется для буксировки самолётов массой до 75 тонн. КрАЗ-260 имеет капотную компоновку.

Грузовая платформа металлическая с задним открывающимся бортом, снабжена откидными скамейками, дугами и тентом. Для увеличения проходимости применены не отключаемый полный привод, короткие передний и задний свесы, односкатная ошиновка, система регулирования давления в шинах. Силовая установка состоит из восьми цилиндрового V-образного четырёхтактного много-топливного дизеля с турбонаддувом ЯМЗ-238Л (а уже с 1984 года ЯМЗ-238А). Имеется предпусковой подогреватель и устройство “Термостарт”, облегчающее пуск двигателя при низкой температуре. В выпускной системе отсутствует глушитель – часть энергии отработанных газов поглощает турбина нагнетателя.

Запас топлива размещён в двух основных и одном дополнительном топливных баках. Сцепление двухдисковое сухое. Коробка передач ЯМЗ-238Б четырех ступенчатая с синхронизаторами на всех передачах кроме заднего хода. Она выполнена в блоке с двухступенчатым демультипликатором, имеющим пневмопривод переключения передач. Раздаточная коробка двухступенчатая с электропневмотическим устройством переключения передач. В неё вмонтирован меж осевой дифференциал. Средний мост проходного типа. Рулевой механизм (от автомобиля МАЗ-5336) оснащён гидроусилителем.

Подвеска рессорная с гидравлическими телескопическими амортизаторами. Рабочий тормоз барабанного типа на все колёса с раздельным пневматическим приводом. Стояночный тормоз с пружинными энергетическими аккумуляторами действует на тележку. Имеется вспомогательный моторный тормоз с пневмоприводом. Под грузовой платформой установлена лебёдка для само-вытаскивания (тяговое усилие двенадцать тысяч кгс., длина троса 55 метров). Кабина цельнометаллическая, оборудована системами отопления и вентиляции.Сиденья регулируются по высоте, расстоянию до руля и углу наклона спинки. На крыше кабины установлена фара-искатель. В штатную комплектацию входит радиоприёмник. Серийное производство КрАЗ-260 продолжалось до 1993 года. После чего на конвейере его сменил более совершенный КрАЗ-6322. Модификации автомобиля: КрАЗ-260 – базовый. Выпускался с 1981 года. КрАЗ-260А – с дизелем ЯМЗ-238Н. Отличался отсутствием бензиновых центробежных насосов БЦН-1 и дополнительного топливного бака. КрАЗ-260В – седельный тягач. Отличается седельно-сцепным устройством, укороченной в задней части рамой.Предназначен для работы с полуприцепом полной массой до 27,5 тонн (на грунте 23 тонны). КрАЗ-260Г – удлинённое шасси. КрАЗ-260Д – опытный седельный тягач для активного автопоезда. Изготовлено 2 автомобиля. КрАЗ-260Л – опытный лесовоз. Конструкция аналогична КрАЗ-255Л1. КрАЗ-6437 – серийный лесовоз. Отличается конструкцией ходовой части. Технические характеристики, габариты, в миллиметрах: длина ширина-9030, высота-2720, по кабине-2985; база в миллиметрах: 4600+1400; колея в миллиметрах: 2160; дорожный просвет в миллиметрах: 370; радиус поворота в метрах: 13; масса в килограммах: в снаряженном состоянии/полная 12775/22000; грузоподъёмность в килограммах: 9000.Допустимая масса буксируемого прицепа, в тоннах: по шоссе и по грунту 30 и 10; двигатель: ЯМЗ-238Л; число цилиндров: 8; рабочий объём: 14860см2; степень сжатия: 16,5; мощность: 300 лошадиных сил; число передач 8×2; колёсная формула: 6×6; размер шин: 1300×530-533; запас топлива, литров: 2×165+50; скорость максимальная, километров в час: 80; запас хода, километров: 1000; глубина преодолеваемого брода, метров: 1,2; максимальный преодолеваемый подъём, %: 58; тормозной путь со скорости 40 километров в час – 17,2 метра, контрольный расход топлива при скорости 50 километров – 34 литра на 100 километров.
