КС-5363 технические характеристики

Устройство и преимущества

За весь цикл серийного производства было разработано и выпущено несколько модификаций пневмоколесного крана КС-5363 с маркировкой А, Б, В, Д, Е.

Силовая установка крана представлена двухтактным дизельным четырехцилиндровым и электрическим силовым агрегатом, двумя генераторами электричества. В составе кинематической схемы лебедки: электродвигатель, редуктор, муфта, колодки тормозов и барабан с венцом из зубьев.

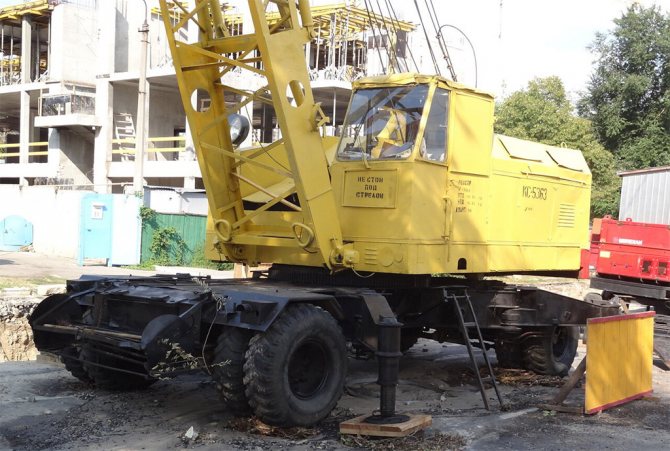

Кран КС-5363

• производительность не снижается при работе от дизельного генератора;
• простое и доступное обслуживание;
• возможность использования вспомогательных приспособлений;
• поворот платформы при отсутствии материалов на крюке;
• простота управления благодаря пневмоколесной системе;
• доступность запчастей для ремонта.

Достаточная удаленность колес друг от друга балансирует устойчивость крана и его стабильность при выполнении рабочих операций.

Преимущества и особенности стрелового крана КС-5363

Существенными плюсами крана являются:

• устройство не теряет эффективности при работе от встроенного дизельного генератора;
• простота и дешевизна сервиса;
• позволяет использовать грейфер с ковшом;
• поворотность платформы, когда на крюке нет груза;
• пневмоколёсная система делает кран весьма лёгким в управлении;
• баланс и устойчивость обеспечивают колёса, которые достаточно далеко удалены друг от друга.
• Доступность запчастей, что делает кран КС-5363 простым в обслуживании.

Устройство крана КС-5363

Пневмоколесный кран КС 5363 относится к числу специальной техники с несколькими основными системами управления.

Управление краном осуществляется:

1. Механической системой.
2. Гидравлической системой.
3. Электрической системой.

Управление механической системой осуществляется с пульта. Он отвечает за тормозную систему, коробку передач, колеса и опоры. Когда необходимо осуществить переезд и стать в определенном месте водитель-механик используют эту систему.

Гидравлическое оборудование необходимо для осуществления поднятия и опускания грузов. Основной элемент этой системе – это шестеренный насос НШ-32Э. Кроме этого, оборудование состоит из гидробака, насоса, аккумулятора, турбопроводов, исполнительных цилиндров.

В состав электрического управления входят генераторы постоянного тока. Один из них осуществляет работу лебедки и крана. Другой генератор работает вместе с дизелем и двумя аккумуляторами.

Особенности КС-5363

Стрелковый кран имеет следующие особенности:

1. Сохранение высокой эффективности с дизельным генератором.
2. Невысокая стоимость и ремонтопригодность.
3. Низкая стоимость обслуживания и ремонта.
4. Возможность использования грейфера с ковшом.
5. Платформу можно поворачивать, даже если стрела не нагружена.
6. Наличие пневмоколесной системы повышает управляемость крана.
7. Межколесное расстояние составляет 2,4 метра, что заметно повышает баланс и устойчивость.

Передний мост

Гидравлическая система

Основной элемент гидравлической системы – шестеренный насос НШ-32Э. Значение производительности этого элемента 32 л/мин, давления 10,5 Мпа. Начало действия системы происходит при поступлении масла из гидробака в насос.

За счет специального цилиндра происходит перемещение масла к исполнительным цилиндрам. Необходимое давление поддерживается за счет крана, находящегося в распределителе. Масло давит на поршень, который, в свою очередь, приводит механизм в действие.

Модификация КС 5363 , технические характеристики

Одной из самых распространенных модификаций модели является КС-5363А. Она имеет грузоподъемность 25 тонн. Но достигается она только после установки выносных аутригеров. При невыставленных опорах поднимать краном можно до 14 тонн груза.

В отличие от основной модели, модификация комплектуется только стреловым и башенно-стреловым оборудованием.

Технические характеристики оборудования:

1. Длина стрелы – 18 м. (возможность увеличить или уменьшить стрелу за счет секций в диапазоне от 15 до 32 м).
2. Наличие управляемого и неуправляемого гуська длиной 10 м.
3. Башенно-стреловое снаряжение имеет высоту 15 метров.
4. Клюв имеет длину до 15 метров.

Модель укомплектована дизель-электрическим многомоторным приводом. Питание установки осуществляется за счет дизельного двигателя ЯМЗ. В качестве источника питания может использоваться внешняя сеть.

Назначение

Любой самоходный кран, имеющий пневмоколесный ход, создан для обеспечения качественного и быстрого выполнения различных строительно-монтажных и погрузочно-разгрузочных операций на объектах, которые находятся относительно друг друга в пространстве на небольших расстояниях.

В момент проведения указанных работ допускается одновременное выполнение:

• Подъема или опускания груза с подъемом или опусканием самой стрелы.
• Подъема или опускания рабочей стрелы с поворотом машины в нужную сторону.

Все эти действия благополучно осуществляются благодаря наличию специального оборудования на кране, о котором мы поговорим далее.

Рабочая стрела — основа функциональности крана

Именно стрела является основным рабочим инструментом любого башенного крана. От характеристик стрелы во многом зависят технические возможности аппарата и широта его применения.

У различных моделей стрела может иметь различную конструкцию:

• статическую балочного типа — в этом случае стрела прочно скрепляется с башней. Перемещение рабочего крюка в этом случае осуществляется специальной подвижной платформой — кареткой;
• подвижную подъемную — такая конструкция более проста, она соединяется с башней посредством особо прочного шарнира. На ее оконечности располагаются блоки, обеспечивающие движение троса с крюком. Вылет такой стрелы регулируется путем изменения угла ее наклона.

Оба этих варианта имеют свои преимущества и недостатки. Балочная стрела более надежна, она обеспечивает достойную грузоподъемность и высокую точность перемещения груза. Однако подъемный механизм выгодно отличается меньшим весом и простотой своей конструкции. Поэтому выбирать тот или иной тип следует на основании особенностей эксплуатации. Обратитесь за помощью к нашим специалистам — и мы подберем для вас оптимальное предложение!

Базовые технические характеристики

Технические характеристики пневмоколесного крана КС 5363 представлены в таблице:

Характеристики	Ед. измерения	Данные
Высота крана	м	3,9
Длина крана	м	20,3
Ширина крана	м	3,3-4,2
Масса крана	т	33
Грузоподъемность с гидроопорами	т	3,3-30
Грузоподъемность без опор	т	2-14
Нагрузка на гидравлическую опору	кН	324
Нагрузка на колесную ось	кН	174
Скорость перемещения	км/ч	19,5
Вылет крюка	м	2,5-15,9
Высота подъема	м	6,4-16,3
Скорость подъема	м/мин	0,7-9
Модель двигателя		ЯМЗ-М204А
Мощность двигателя	л.с.	180

Описание агрегата

Кран КС-5363 по паспорту — дизель-электрическая конструкция грузоподъемностью 25 т. Оснащена она двумя крюками механизмов для основного подъема (25 т), а также вспомогательного перемещения (5 т). Еще на кране используется грейфер с парой канатов и ковшом, емкость которого 2 куб. м. Используется на кране, чтобы увеличить его грузовые характеристики, многомоторный привод, который питает индивидуальная силовая генераторная установка.

Регулировка скорости работы исполнительных узлов происходит по контуру с генератора на двигатель посредством изменения подаваемого напряжения на главном устройстве, который питает мотор.

Когда кран передвигается без груза, его кабину позволено поворачивать. Установка обеспечивает широкий диапазон для изменения в системе передвижения скоростей не только в рабочем, но и транспортном состоянии. Всеми механизмами оборудования управляют, используя смешанную приводную систему.

Главными механизмами оператор управляет, используя кнопочный пульт и два командных контроллера. Чтобы выполнять переключения КПП, управлять колесным поворотом при движении, выносными опорами, системой тормозов автокрана, блокировкой дифференциала, присутствует гидравлика насосного типа.

Дифференциалом либо опорами осуществляют управление, используя пульт на самом ходовом оборудовании, всеми остальными узлами — непосредственно из кабины оператора.

Обеспечивает функционирование гидравлики шестеренчатая помпа. Крановые лебедки имеют укладчики каната и шпиндельные концевики. Удлинить основную пятнадцатиметровую стрелу можно, используя вставки на 5 либо 10 м. Вся установка оснащена надежной башенно-стреловой конструкцией.

Устройство передвижения имеет два приводных моста со сдвоенными колесами. На раме присутствуют выносные телескопические опоры, хотя кран, при небольшой массе груза, способен обходиться без них. Такие специальные опорные приставки расширяют габариты базы, увеличивая ее на 0,8 м. Установку можно прицеплять сцепным устройством к тягачу, который будет перемещать его со скоростью, не превышающей 20 км/ч.

При необходимости перевозить оборудование железной дорогой, с него снимают стрелу вместе с колесами. Чтобы выполнить погрузку на шестидесяти тонную платформу, используют другой кран, позволяющий поднимать груз в 25 т.

Технические характеристики крана КС 5363

Кран КС-5363 – это стрелковый кран, который имеет пневмоколесный ход. Он был разработан одесским заводом «им. Январского восстания» и сходил с конвейера вплоть до 1990 года. Выпуск многофункционального строительного крана начался в 1970 году.

С помощью КС-5363 на строительных площадках выполняются монтажные и погрузочно-разгрузочные работы с грузами, не превышающими максимально допустимую массу. Специально разработанная кинематическая схема позволяет выполнять несколько операций одновременно.

Основные технические характеристики КС 5363

Грузоподъемность составляет 10 -36 тонн, в зависимости от начального положения и модификации. Стоя на опорах он способен поднимать максимальный груз, весом до 36 тонн. Без развернутых аутригеров допустимый вес составляет 14 тонн, а с грузом 10 тонн.

Основная стрела поднимает груз на высоту 36,2 метра. При использовании башенного оборудования с гуськом можно поднять груз на высоту 50 метров. Допустимый угол съезда составляет 13 градусов.

Кран кс 5363 следующие технические возможности:

• осуществлять подъем крюка со скоростью 7-9 м/мин;
• опускать кран со скоростью 0,7 – 9 м/мин;
• перемещаться со скоростью до 20 км/ч;
• выдерживать нагрузку на опоры до 324 кН;
• выдерживать нагрузку на ось до 174 кН;
• перемещать 15 тонный груз на ходу.

КС-5363 оснащается дизельным мотором ЯМЗ-М204А мощностью в 180 л.с. Электромоторы имеют мощность 166 кВт. Общий вес крана составляет 33 тонный. Грейфер имеет емкость 2 м3.

Сменное оборудование

Сменное оборудование устанавливается вместо основного и позволяет выполнять другие задачи. В зависимости от этого меняются и технические возможности крана.

Сменное оборудование состоит из следующих элементов:

• удлиненные стрелы;
• стрелы с гуськом;
• башенно-стреловые устройства.

Удлиненная стрела, стрела с гуськом имеют длину 20-30 метров. В свое время Башенно-стрелковое приспособление всего 10 метров. При этом в отличие от остального дополнительного оборудования, башенное имеет высоту 20 метров.

Устройство крана КС-5363

Пневмоколесный кран КС 5363 относится к числу специальной техники с несколькими основными системами управления.

Управление краном осуществляется:

1. Механической системой.
2. Гидравлической системой.
3. Электрической системой.

Управление механической системой осуществляется с пульта. Он отвечает за тормозную систему, коробку передач, колеса и опоры. Когда необходимо осуществить переезд и стать в определенном месте водитель-механик используют эту систему.

Гидравлическое оборудование необходимо для осуществления поднятия и опускания грузов. Основной элемент этой системе – это шестеренный насос НШ-32Э. Кроме этого, оборудование состоит из гидробака, насоса, аккумулятора, турбопроводов, исполнительных цилиндров.

В состав электрического управления входят генераторы постоянного тока. Один из них осуществляет работу лебедки и крана. Другой генератор работает вместе с дизелем и двумя аккумуляторами.

Особенности КС-5363

Стрелковый кран имеет следующие особенности:

1. Сохранение высокой эффективности с дизельным генератором.
2. Невысокая стоимость и ремонтопригодность.
3. Низкая стоимость обслуживания и ремонта.
4. Возможность использования грейфера с ковшом.
5. Платформу можно поворачивать, даже если стрела не нагружена.
6. Наличие пневмоколесной системы повышает управляемость крана.
7. Межколесное расстояние составляет 2,4 метра, что заметно повышает баланс и устойчивость.

Гидравлическая система

Основной элемент гидравлической системы – шестеренный насос НШ-32Э. Значение производительности этого элемента 32 л/мин, давления 10,5 Мпа. Начало действия системы происходит при поступлении масла из гидробака в насос.

За счет специального цилиндра происходит перемещение масла к исполнительным цилиндрам. Необходимое давление поддерживается за счет крана, находящегося в распределителе. Масло давит на поршень, который, в свою очередь, приводит механизм в действие.

Модификация КС 5363 , технические характеристики

Одной из самых распространенных модификаций модели является КС-5363А. Она имеет грузоподъемность 25 тонн. Но достигается она только после установки выносных аутригеров. При невыставленных опорах поднимать краном можно до 14 тонн груза.

В отличие от основной модели, модификация комплектуется только стреловым и башенно-стреловым оборудованием.

Технические характеристики оборудования:

1. Длина стрелы – 18 м. (возможность увеличить или уменьшить стрелу за счет секций в диапазоне от 15 до 32 м).
2. Наличие управляемого и неуправляемого гуська длиной 10 м.
3. Башенно-стреловое снаряжение имеет высоту 15 метров.
4. Клюв имеет длину до 15 метров.

Модель укомплектована дизель-электрическим многомоторным приводом. Питание установки осуществляется за счет дизельного двигателя ЯМЗ. В качестве источника питания может использоваться внешняя сеть.

Кран КС-5363 (рис. 46) грузоподъемностью 25 т с индивидуальным электроприводом смонтирован на специальном двухосном ходовом устройстве, оборудованном буксирным приспособлением и поворотными выносными опорами, устанавливаемыми с помощью гидропривода.

Рис. 46. Кран КС-5363, графики грузоподъемности (сплошные линии) и высоты подъема крюка (штриховые линии) на выносных опорах и без них для стрел длиной:1 и 2 — 15 м; 3 и 4 — 20 м; 5 и 6 — 20 м с управляемым гуськом; 7 и 8 — 20 м с неуправляемым гуськом; 9 и 10 — 25 м; 11 и 12 — 25 м с управляемым гуськом; 13 и 14 — 25 м с неуправляемым гуськом; 15 к 16 — 30 м; 17 и 18 — 30 м с управляемым гуськом; 19 — 30 м с неуправляемым гуськом (на выносных

Оба моста ведущие. Передний управляемый мост имеет балансир-ную подвеску, выключаемую при работе винтовыми стабилизаторами. Ведущими у переднего моста являются внутренние колеса, которые можно блокировать с наружными при движении в тяжелых дорожных условиях. Опорно-поворотное устройство шариковое, двухрядное.

Основное стреловое оборудование включает в себя жесткую решетчатую стрелу. Грузовой канат закрепляется на грузовой лебедке, огибает блоки крюковой обоймы и головки стрелы и закрепляется на вспомогательной лебедке. Это позволяет управлять подъемом (опусканием) груза с помощью двух лебедок.

В комплект сменного стрелового оборудования входят жесткие удлиненные стрелы, удлиненные стрелы с гуськами и башенно-стреловое оборудование. Секции стрел для сокращения времени их монтажа соединяют с помощью специальных пальцев с пружинными защелками. На основную стрелу может быть навешен двухканатиый грейфер емкостью 2 м3.

Технические характеристики крана с основным и сменным стреловым оборудованием приведены в табл. 18, 26 и 27, Характеристика канатов приведена в табл. 28.

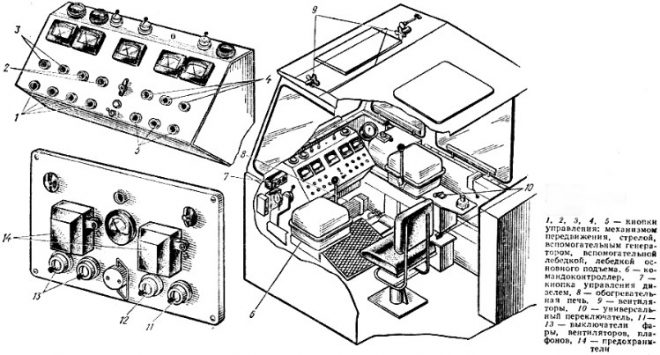

Расположение органов управления в кабине машиниста показано на рис. 47.

Кабина оборудована вентиляторами, электропечью, стеклоочистителем и электроподогревателями стекол.

Кинематическая схема показана на рис. 48. Привод крана индивидуальный электрический от силовой установки, состоящей из дизеля V и двух генераторов: основного VIII, питающего электродвигатели лебедок и механизм передвижения, и вспомогательного IX, питающего электродвигатель поворота и цепи управления. В качестве основного генератора использован двигатель ДК-309Б мощностью 50 кВт. Вспомогательный генератор П-62 имеет мощность 11,5 кВт.

Дизель V соединен с основным генератором VIII муфтой VI. Движение от генератора VIII передается через четырехрядную клиноременную передачу компрессору VII, насосу IV гидросистемы управления и электродвигателю X марки А2-72-4 мощностью 40 кВт. От электродвигателя X движение передается генератору IX двухрядной клиноремениой передачей. Электродвигатель X приводит в движение генераторы VIII и IX, а также компрессор VII и насос IV при работе крана от внешней сети.Рис. 47.

Расположение рычагов, педалей и аппаратуры управления в кабине машиниста крана КС-5363:
1 — кнопка «Передвижение»; 2 — педаль тормоза; 3 — кнопка звукового сигнала; 4 — переключатель света фар; 5 — электропечь; 6, 7 и 8 — кнопки «Стоп», «Реверс» и «Пуск» управления главной лебедкой; 9 — левый контроллер; 10 — 13 — кнопки «Стоп», «Тормоз 2», «Тормоз 1» и «Пуск» управления передвижением; 14 — манометр ппевмоенстемы; 15 —- указательная панель ограничителя грузоподъемности; 16 — рукоятка управления стояночным тормозом; 17 ~ кнопки внешней сети; 18 и 9 — кнопки «Пуск» и «Стоп» управления вспомогательным генератором; 20 и 21 — кнопки «Пуск» и «Стоп» управления стреловой лебедкой; 22 — кнопки управления дизелем; 23 — вольтметр вспомогательного генератора; 24 — указатель давления масла; 25 — амперметр вспомогательного генератора; 26 — переключатель указателей поворота; 27 — выключатель габаритных огней; 28 — выключатель фар; 29 — переключатель указателей поворота; 30 — пакетный переключатель; 31 — вольтметр главного генератора; 32 — указатель температуры воды; 33 — фонарь подсветки пульта управления; 34 — вентиляторы; 35 — стеклоочиститель; 36 — указатель уровня топлива; 37, 39 и 40 — кнопки «Пуск», «Реверс» и «Стоп» управления вспомогательной лебедкой; 38 — амперметр главного генератора; 41 — манометр для масла; 42 — рукоятка управления коробкой передач; 43 — рукоятка управления поворотом; 44 — правый контроллер; 45 — переключатель электродвигателя поворота; 46 — подогреватель стекол; 47 — рукоятка управления топливоподачей; 48 — выключатель плафонов; 49 — выключатель плафона кабины; 50 — выключатель вентиляторов; 51 — выключатель подвесной фары; 52 — амперметр; 53 — выключатель прожектора; 54 — выключатель преобразователя; 55 — контрольная лампа выключателя массы; 56 — блок предохранителей; 57 — штепсельная розетка на 12 В; 58 — релейный блок ОГП-1

Рис. 48. Кинематическая схема крана КС-5363:
I — опорно-поворотпое устройство; II — механизм поворота; III — стреловая лебедка; IV — насос; V — дизель; VI — муфта; VII — компрессор; VIII — основной генератор; IX — вспомогательный генератор; X — электродвигатель; XI — вспомогательная грузовая лебедка; XII — главная грузовая лебедка; XIII — задний мост; XIV — коробка передач; XV — передний мост

Управление основными механизмами крана электрическое, а управление разворотом колес, коробкой передач, включением переднего моста, стояночным тормозом и установкой выносных опор гидравлическое. Для управления стояночным тормозом (при передвижении на буксире) и колесными тормозами используется пневмосистема, которая применяется также и для накачивания шин. Выносными опорами управляют с пульта, расположенного на раме ходового устройства (рис. 49). При работе с грейфером главная лебедка управляет замыкающим, а вспомогательная — поддерживающим канатами.

Характеристика электродвигателей и тормозов приведена в табл. 29. На кране установлены ограничители подъема крюковых обойм, стрелы и гуська, ограничитель грузоподъемности ОГП-1, а также указатели грузоподъемностн и угла наклона крана.

Рис. 49. Пульт управления выносными опорами крана КС-5363:
1—кран управления; 2 — шпиндели вентилей; 3—рукоятка крана управления

Таблица 29 Характеристика электродвигателей и тормозов кранов КС-5363 и КС-6362

Технические и грузовысотные параметры

Технические характеристики крана КС-5363:

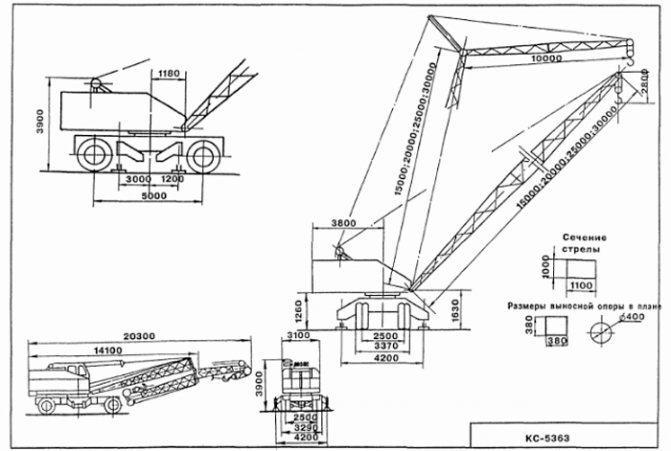

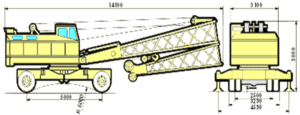

Габариты крана КС-5363

• темп подъема грузозахватного устройства – 7,5-9 м/мин;
• темп опускания – 0,7-9;
• количество оборотов поворотной платформы в минуту – 0,1-1,3;
• скорость движения своим ходом в час – 20 км;
• двигатель – ЯМЗ-М204А;
• мощность силового агрегата – 180 л.с.;
• мощность электрического агрегата – 166 кВт;
• эксплуатационная масса оборудования – 33 тонны;
• вес противовеса – 4 тонны.

Грузовысотные показатели техники модели КС-5363:

Грузовысотные характеристики автокрана КС-5363

• наибольшая масса груза на опорах с наименьшим и наибольшим вылетом крюка – 25 тонн и 3,3 тонны;
• максимальная масса поднимаемого груза без крюка на максимальном и минимальном вылете – 2,1 и 7,5 тонн;
• вылет крюка – 2,5-13,8;
• длина стрелы – 15 или 17,5 м;
• высота подъема груза на минимальном и максимальном вылете – 16,3 и 6,4 м;
• грузоподъемность в движении – 14 тонн.

Допускается установка решетчатых удлинителей длиной 5 или 10 метров.

Оборудование подъемного механизма

В качестве конструкций для крана модификации КС-5363 предусмотрены базовые, а также дополнительные приспособления. К основным узлам относятся такие приспособления:

• пятнадцатиметровая стрела, поставляемая в комплекте;
• главный канат удлиненной стрелы;
• вспомогательный канат.

Сменные устройства, которыми комплектуется установка, следующие:

• сменные добавляемые стрелы, позволяющие удлинить основную конструкцию на 5 либо 15 м;
• вылет у сменной стрелы возможен в пределах 5,5–26,3 м.

Устанавливается еще стрела, имеющая решетчатый удлинитель. Его вылет способен достигать величины в 17,1 м.

Система гидравлики

Система гидравлики грузоподъемного крана КС-5363 основана на насосном устройстве марки НШ-32Э с параметром производительности 35 л/минуту и рабочим давлением 10,5 МПа. В систему также входят цилиндры, гидробак и другие узлы.

Механизм работы заключается в подаче масла в помпу из гидробака, откуда затем оно следует к цилиндрам после распределительного этапа. В последних поддерживается давление благодаря специальным клапанам. Созданное давление и масло оказывают влияние на поршень, что и приводит его в действие.

Гидравлическая система пневмоколесного крана КС 5363

Ходовая часть

Эту часть машины представляют несколько мостов. На каждую ось приходится 4 колеса, всего две оси. Для повышения грузоподъемных характеристик установлены выносные гидравлические опоры, благодаря которым база техники расширяется на 80 см.

Задний мост приводит в действие все колеса. Перевозку оборудования осуществляют буксировкой или железнодорожной платформой. В первом случае кран нужно складывать, во втором – снимать колеса и стрелу.

Ходовая часть крана КС-5363

Оборудование

Кран КС-5363 оборудуется базовыми и дополнительными приспособлениями. Базовые приспособления:

• стрела – 15 м;
• главный канат – 21 мм диаметра и 140 метров длины;
• дополнительный канат – 21 мм диаметра и 95 м длины.

Основная стрела крана КС-5363

Сменные устройства и их параметры:

• сменная стрела – 20-30 метров;
• вылет сменной стрелы – 5,5-26,3 метров;
• максимальный подъем груза на опорах – от 0,5 тонн до 16,2 тонн.

Устанавливается также стрела с решетчатым удлинителем, башенное устройство, вылет которого может достигать 17,1 м.

Система управления

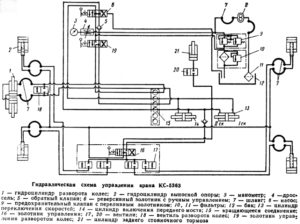

Гидравлическая схема управления крана КС-5363

Разные части оборудования приводятся в действие системами электрического, механического и гидравлического регулирования. Механическое реализуется пультом, регулирующим работу опор, колес, тормозной системы и коробки отбора мощности.

Гидравлическая система реализует подъемные крановые операции. Электрический двигатель регулирует работу крана и лебедки. Запас прочности сообщают технике цельносварная рама и ведущие оси базового шасси.

Цены

Средняя стоимость пневмоколесного крана КС 5363 на российском рынке составляет 2-3 миллиона рублей. Цена указана на поддержанный экземпляр.

гидравлическая система, ходовая, устройство, схема

Подъёмная машина КС-5363 выпускалась до 1994 года в Украине. Производителем являлся Одесская компания.

Преимущества и особенности стрелового крана КС-5363

Существенными плюсами крана являются:

• устройство не теряет эффективности при работе от встроенного дизельного генератора;
• простота и дешевизна сервиса;
• позволяет использовать грейфер с ковшом;
• поворотность платформы, когда на крюке нет груза;
• пневмоколёсная система делает кран весьма лёгким в управлении;
• баланс и устойчивость обеспечивают колёса, которые достаточно далеко удалены друг от друга.
• Доступность запчастей, что делает кран КС-5363 простым в обслуживании.

Данная техника на пневмоколесном ходу является одной из самых востребованных в строительной области. КС-5363 активно используют для погрузки и разгрузки габаритного товара, а также непосредственно для возведения зданий.

За весь производственный цикл украинский завод поставил на рынки целую массу модификаций, которые маркировались буквами А, Б, В, Д, Е. К модификационным буквенным обозначениям иногда добавлялись символы М и АМ. Это указание на то, что данные модели стреловых кранов выпущены по исключительному заказу армии. Они подвергались ужесточенному контролю качества и апробации при личном участии представителей оборонного ведомства. Такое пристальное внимание объяснялось тем, что КС-5363 нередко использовали для работы с особо важным оружием.

Устройство

Различные механизмы оборудования управляются тремя системами:

механической;

• гидравлической;
• электрической.

Механическое управление — это пульт, отвечающий за функционирование тормозов, коробки передач, колёс и опор.

Гидравлическое управление — это комплекс элементов, отвечающих за работу подъёмного оборудования.

Схема крана КС-5363

Электрическое управление базируется на генераторах постоянного тока. Электрический двигатель отвечает за работу двигателей лебёдки и за передвижение крана. Генератор и дизель соединены в систему, а для работоспособности дизеля применены два аккумулятора. Для подъёма грузов используются основная стрела решётчатого типа и дополнительный 15-метровый гусек. Особую прочность конструкции с грузом обеспечивает цельная рама и две ведущих оси шасси.

Гидравлическая система

Гидравлическая система управления КС-5363 базируется на шестеренном насосе НШ-32Э. Его основные характеристики:

• производительность 35 л/мин.;
• давление 10.5 МПа.

Кроме насоса важными составляющими являются гидробак, насос, аккумулятор, трубопроводы и исполнительные цилиндры. Действие начинается с того, что из гидробака в насос поступает масло. Оттуда оно попадает в специальный распределитель, а через него к исполнительным цилиндрам.

Распределитель снабжён клапаном, который обеспечивает давление в цилиндре. В нём масло оказывает воздействие на поршень, заставляя его двигаться и приводить в работу механизм.

Особенности ходовой

Ходовая часть машины КС-5363 состоит из пары мостов. В систему входит 8 колёс по 4 на ось. Задний мост отдаёт привод на все колёса, а передний только на внутренние. Здесь же присутствуют гидроопоры выносного типа. Они увеличивают базу устройства с на 80 сантиметров и служат для повышения грузоподъёмности.

Передний мост

Перевозка крана может производиться двумя способами:

• буксировкой тягачом, и тогда механизм необходимо сложить;
• на железнодорожной платформе, и тогда следует снять стрелу и колеса.

Базовые технические характеристики

Технические характеристики пневмоколесного крана КС 5363 представлены в таблице:

Характеристики	Ед. измерения	Данные
Высота крана	м	3,9
Длина крана	м	20,3
Ширина крана	м	3,3-4,2
Масса крана	т	33
Грузоподъемность с гидроопорами	т	3,3-30
Грузоподъемность без опор	т	2-14
Нагрузка на гидравлическую опору	кН	324
Нагрузка на колесную ось	кН	174
Скорость перемещения	км/ч	19,5
Вылет крюка	м	2,5-15,9
Высота подъема	м	6,4-16,3
Скорость подъема	м/мин	0,7-9
Модель двигателя	ЯМЗ-М204А
Мощность двигателя	л.с.	180

Оборудование, его виды и технические параметры

Техника КС-5363 комплектуется основным и сменным оборудованием. К основному относятся решётчатая стрела и канаты, а к сменному — удлиненные стрелы, устройства с гуськами, а также башенно-стреловые элементы.

Основное

Характеристики	Ед. измерения	Данные
Длина стрелы	м	15
Диаметр главного каната	мм	21
Длина главного каната	м	140
Диаметр вспомогательного каната	мм	21
Длина вспомогательного каната	м	95

Сменное

Наименование характеристики	Удлиненные стрелы	Стрелы с гуськом	Башенно-стреловое приспособление
На основной подвеске	На вспомогательной подвеске
Длина сменной стрелы, м	20 — 30	20 — 30	20-30	10
Высота башни	—	—	—	20 — 30
Вылет сменной стрелы, м	5,5-26,3	5,5-14,2	13,4-23,7	10,5 — 17,2
Грузоподъемность с опорами, т	0,5 — 16,2	1 — 13,5	0,5 4,2	1,9 — 5,5
Грузоподъемность без опор, т	0,3 — 6	0,5 — 5	0,5 — 2	0,4 — 3,5
Высота подъема крюка, м	10,2 — 23,9	15 — 28,9	16,4 — 30,5	22,1 — 38,2
Скорость подъема и опускания, м/мин	1,5 — 11	—	—	3 — 22



Модификации

Завод Январец выпускал следующие варианты техники:

1. Базовой версией машины стала модель КС-5363, предназначенная для эксплуатации в умеренном климате с температурой воздуха -40…+40°С. Грузоподъемность составляет 25 т.
2. По отдельному заказу выпускался вариант КС-5363ХЛ, адаптированный для работы при температуре до -70°С. Изменены материалы, из которых изготовлены нагруженные элементы. Введена дополнительная теплоизоляция кабины машиниста.
3. Модернизированный вариант КС-5363А, отличающийся доработанными узлами, имеющими увеличенный ресурс и упрощенное обслуживание.
4. Дальнейшим развитием стал кран КС-5363Б, оснащенный специальным устройством для повышения грузоподъемности до 40 т. Машина может работать как башенный кран с гуськом длиной 15 м.
5. Модификация КС 5363В, на которой применена другая схема установки противовесов на выносной раме. Изменена конструкция удлинительных вставок на стреле. Усовершенствованные версии с грузоподъемностью 36 т и улучшенными технологическими параметрами имеют обозначение КС-5363Д и КС-5363Е.
6. Армейские машины КС-5363М и АМ. Отличием машин является повышенная точность позиционирования рабочих органов. Техника применялась на армейских складах, в т. ч. и для погрузки ядерного стратегического вооружения.
7. Последняя серийная машина КС-5366, отличавшаяся гидравлическими приводами в управлении углом наклона стрелы и в механизме поворота башни. Кран выпускался до 1994 года.

Оснащение кабины

Устройство кабины крана КС-5363

Для пневмоколесного крана КС-5363 создавалась практичная кабина с большим лобовым стеклом, располагающимся в передней части. На приборной доске располагаются устройства, позволяющие контролировать работу машины: вольтметры, манометр, амперметры, термометр и прочие. По обе стороны имеются специальные командоконтроллеры для управления механизмами и оборудование для регулировки разворота колес и скорости крана.

В кабине есть печь для обогрева в зимнее время и вентилятор для использования в жару. Для оператора предусмотрено удобное кресло с возможностью регулировки высоты.

Модель КС-5363 – мощный кран с грузоподъемностью до 30 тонн. Техника незаменима в строительной сфере. Основные достоинства – недорогой сервис, простота управления, возможность поворота основы, долговечность и возможность эксплуатации в сложных условиях. При необходимости кран функционирует в тандеме с грейфером с ковшом.
