Приспособление для проведения обработки междурядий

Наиболее распространенным приспособлением среди домашнего инвентаря является междурядный разрыхлитель. Актуальность использования такого изделия обусловлена необходимостью обработки узких участков.

Это в свою очередь требует от подобного культиватора компактности, простоты и удобства применения.

С возделывание подобных наделов отлично справляется модель «Еж».

Для самостоятельного изготовления такого приспособления необходимо придерживаться следующей последовательности действий:

• Приобрести черенок.
• Смонтировать скобу в форме буквы П с отверстиями на концах.
• Подготовить колеса и вал.

При этом вращающие элементы можно изготовить своими руками. В качестве таких изделий отлично подойдут старые стальные блины небольших габаритов с приваренными металлическими штырями. Последние детали можно выполнить из арматуры с сечением 8-10 мм. При установке таким шипам необходимо придать конусовидную форму.

Подготовленные режущие элементы – фрезы насаживаются на ось. При этом фиксация такой конструкции осуществляется посредством болтового соединения через подготовленные проушины.

В настоящий момент применение специальных миниатюрных приспособлений – достаточно распространенное занятие на загородных участках.

Предлагаем посмотреть видео о самодельном культиваторе на мтз 80 предназначенном для окучивания:

Ковш универсальный навесной

Самодельный КУН на минитрактор – это один из видов фронтальных погрузчиков. Он незаменим в том случае, когда требуется перевезти или куда-то загрузить большие объемы сыпучих (и не только) материалов, например, песок, щебенку или зерно.

Сам по себе минитрактор отличается размерами от полноценного трактора. Использование ковша позволяет сделать из простого тягача универсальную технику для самых разных типов работ.

Фронтальные погрузчики имеют целый ряд достоинств:

• легкое техническое обслуживание;
• надежность;
• легкость монтажа и демонтажа оборудования;
• серьезная грузоподъемность для небольшого по размерам трактора;
• простота управления за счет усиленной гидравлики.

Изготовление ковша

Купить ковш для минитрактора можно в любом магазине техники, однако это не самое дешевое удовольствие, поэтому проще сделать его своими руками. Особых знаний или материалов здесь не понадобится. Для работы необходимо запастись чертежами, болгаркой, сварочным аппаратом и самим материалом.

Совет! Лучше всего для этих целей подойдет металлический лист с толщиной от 6 мм и трубы различного диаметра.

1. Для начала следует сделать крепеж. Он приваривается к коробке и двигателю, снизу для усиления приваривается металлический уголок.
2. Сам КУН делается из кусков листового металла. Гнуть лист под форму ковша не имеет смысла. Гораздо проще отрезать прямоугольники нужного размера и сварить их между собой так, чтобы получился ковш. От качества швов зависит долговечность изделия. В качестве стоек лучше воспользоваться трубами диаметром 100 мм, а для тяг — 50 мм.
3. Следующий этап – установка гидроусилителя. Для большей подвижности рекомендуется использовать трубу диаметром 30 мм (он не должен быть больше 50 мм, иначе трубы будут плохо двигаться внутри друг друга).
4. Теперь опору приваривают к передней части трактора и объединяют со стойками, для усиления используют «косынки».
5. Для контроля поворота ковша используется цилиндр. Его обычно устанавливают справа от ковша.

Техника безопасности при работе с ковшом

Сделать ковш для минитрактора не очень тяжело, главное, обладать знаниями и опытом в работе со сваркой, уметь работать с чертежами. Чтобы навесное оборудование работало правильно, нужно ответственно подойти к работе и сделать все строго по плану, в противном случае результат может не соответствовать ожиданиям, а сам минитрактор с КУНом будет представлять опасность для оператора.

Совет! При возникновении сомнений в успехе мероприятия следует воздержаться от самостоятельного изготовления КУНа и приобрести его в магазине.

Для обеспечения безопасности во время работы стоит соблюдать правила эксплуатации:

• использовать КУН можно только по прямому назначению;
• при работе следует внимательно следить за ковшом;
• во время движения с нагруженным ковшом держать его нужно в опущенном состоянии, то есть около земли.

Характерные черты погрузчиков, установленных на задние навески

Погрузчик на заднюю навеску состоит из следующих конструктивных элементов:

• раздвижного подъемного устройства с кареткой;
• рабочей стрелы, оснащенной механизмами крепления рабочего инструмента;
• рабочих элементов: челюстных захватов, ковшей, вил, отвалов, такелажного оборудования и др.

Схема самодельного погрузчика
Как работает оборудование (цикл):

1. Трактор перемещается к необходимой точке, опускаются рабочие инструменты.
2. Рабочие элементы погрузчика внедряются в груз, производится его захват.
3. Оборудование поднимается, груз транспортируется к точке выгрузки.
4. Выполняется опрокидывание или опускание груза.

Самодельный КУН для МТЗ

Стоимость техники, в том числе и компактных моделей с меньшей производительностью, высока, однако КУН на заднюю навеску трактора МТЗ или Уралец, можно изготовить самостоятельно из подручных средств. Тракторы этой марки оснащаются гидравлической системой, которая позволяет агрегатировать КУН на заднюю подвеску МТЗ – это удобно, а монтаж такого погрузчика более прост, чем фронтального аналога. Преимуществом является возможность подобрать оптимальную длину стрелы и высоту выгрузки материала.

В процессе работы вам понадобятся сварочный аппарат, инструмент для раскроя металла, молоток, кувалда и набор разводных ключей. Желателен опыт работы со сварочным аппаратом – от этого может зависеть качество и надежность сварки, влияющие на эксплуатационные характеристики будущего погрузчика.

Конструкционные элементы:

• профили и листовой металл, толщина которых соответствует планируемой нагрузке на агрегат;
• гидравлические цилиндры – один побольше для создания подъемного механизма и два поменьше для регулировки параметров наклона ковша;
• цилиндрические шарниры для сборки конструкции.

Самодельный КУН на МТЗ

Чертежи погрузчиков КУН для МТЗ 80 и 82 различной производительности представлены в сети – мы рекомендуем внимательно ознакомиться с ними, чтобы раскроить металл с минимальными отходами.

Каркас будущего погрузчика состоит из 2-х прямоугольных рам. Внешняя и, соответственно, большая по размеру, агрегатируется к заднему навесу трактора. Внутренняя состоит из листового металла. В ее нижней части фиксируется большой гидравлический цилиндр, а к верхней приваривается распорка, выполняющая функцию ребра жесткости.

Важно  Вездеходы манипуляторы на базе КамАЗа 6х6 с кучей дополнительного оборудования

Конструкция стрелы сборная. Основная часть конструкции составляет 70% от длины изделия, размещается как можно ближе к каркасу и агрегатируется с цилиндром. К этому фрагменту изделия с помощью шарниров крепится средняя часть конструкции, а к ней – ковш. Важным параметром является вылет стрелы – если он составляет более 2 м, передняя полурама должна оснащаться противовесом.

Ковш можно купить или изготовить из листового металла.  итоговая конструкция внешне напоминает бумеранг с тремя точками крепления – центральным и по одному на каждом конце.  УстановкаКУНа на трактореможет выполняться самостоятельно. Перед тестированием устройства обязательно проверьте надежность соединений и креплений.

Пошаговая инструкция

Придерживаясь инструкции, с созданием своими руками погрузчика на навеску МТЗ проблем не возникнет:

1. Для начала необходимо изготовить каркас основы самодельного погрузчика на трактор. Он представляет собой прямоугольник, у которого нижняя часть выходит за грани, так как она должна устанавливаться на задний навес трактора. По центру данной рамы также имеется прямоугольный каркас, который выполнен из двух пластин и приварен к верхней и нижней грани. К этому каркасу будет крепиться большой гидравлический цилиндр в нижней части, а в верхней распорка, которая крепится к задней части и удерживается в неподвижном состоянии весь каркас. На верхней грани должны быть четыре шарнирных соединения: два по центру для верхних цилиндров и два крайних для стрелы. Высота основы определяется по потребностям.

Чертеж рамы подъема самодельного погрузчика

1 – стойка; 2 – гидроцилиндр подъема стрелы; 3 – опора; 4 – рама подъема; 5 – гидроцилиндр опрокидывания ковша; 6 – ковш; 7, 11 – тяга; 8, 10 – кронштейн; 9 – указатель; 12 и 13 – рукава высокого давления; 14 – кронштейн; 15, 17 – рычаг; 16 – фиксатор; 18 – боковина.
Стрела представляет собой сборную конструкцию. Со стороны крепления с основой это главная и самая длинная часть, которая представляет примерно 70% от общей длина. К ней под углом в 30 градусов крепится продолжение, которое должно смотреть вверх. Таким образом, получается форма похожая на бумеранг. Должно получиться два изогнутых профиля, которые между собой соединены в трех местах – на концах и по центру. Также ближе к центральной части, но со стороны основы (примерно 25% от общей длины) приваривается каркас, к которому присоединяется второй конец главного цилиндра.
Центральная часть стрелы выполняется в виде шарнирного цилиндрического соединения, так как к нему крепится рычаг управления ковшом. Он представляет собой два колена (изгиб в 40 градусов), к которым с одной стороны крепятся два малых цилиндра, а с другой стороны перекладина для дальнейшего соединения непосредственно с ковшом. Все описанные детали соединяются на шарнирах, а два колена имеют один общий

Очень важно делать центральную часть сразу в сборе с шарнирным соединением, так как позже его одеть не получится.

Чертаж стойки для фиксации навесного оборудования

1 – боковина; 2, 3, 4 – кронштейн; 5 – ловитель; 6, 10 – рычаг; 7 – фиксатор; 8 – шток; 9 – пружина; 11 – защелка; 12 – ось.
Теперь дело только за ковшом. Его можно либо приобрести, либо изготовить самому по чертежам готовых. Также вместо ковша можно использовать вилочный погрузчик для поддонов или тюков.
Если стрела имеет вынос более двух метров, может понадобится дополнительно утяжелить переднюю часть. Для этого необходимо будет наварить на раму корзину для песка, бетонных блоков или металлических грузов.

На видео самодельный погрузчик на трактор в работе:

Самодельный погрузчик на заднюю навеску трактора МТЗ: материалы, инструменты, инструкция, чертежи

Очень часто фермеры сталкиваются с проблемой, когда необходимо купить погрузчик, однако покупка может встать в довольно крупную сумму. Если в хозяйстве есть достаточно инструментов, а также довольно много металла, можно самостоятельно изготовить погрузчик на заднюю навеску трактора.

Как пример, можно взять трактор МТЗ, так как он является одним из наиболее распространенной техники в фермерском хозяйстве, а также имеет свою гидравлическую систему и возможность устанавливать навесное оборудование сзади. Также несмотря на то, что фронтальным погрузчиком можно перевозить значительно большие грузы, чем навесным сзади, его смонтировать намного труднее. По этой причине рассмотрим именно навесной погрузчик на задний навес трактора.

Итак, какие же преимущества у самодельного погрузчика:

• Если в хозяйстве имеется нужный инструмент либо его покупка предполагалась, а также есть необходимый металл, который просто лежит без дела, то можно очень неплохо сэкономить;
• Можно самому подобрать длину и высоту разгрузки будущего изделия.

Недостатки или какие проблемы могут возникнуть:

• Если инструмента и металла всё же нет, то целесообразней будет приобрести новый или Б/У погрузчик, так как самостоятельное изготовление может оказаться не только сравнимым по стоимости, но и значительно её превысить;
• Такой погрузчик получится слабее заводских;

Есть вероятность поставить трактор на дыбы при перегрузке задней части, поэтому надо правильно рассчитать вылет стрелы либо дополнительно утяжелить переднюю часть.

Необходимые материалы

Инструментов и материалов для самодельного погрузчика на заднюю навеску МТЗ понадобится небольшое количество, однако главным фактором является умение обращаться со всем необходимым инструментом.

Инструменты:

• Главным инструментом будет сварочный аппарат. Очень важно уметь им пользоваться, так как от этого будет зависеть прочность, надежность и долговечность всей конструкции, а также безопасность тракториста.
• Необходим точный инструмент для резки металла. В данном случает подойдет болгарка, газовый резак и тому подобное. Главное, чтобы разрез получился точным и ровным.
• Далее просто нужны разнообразные инструменты, которые обычно имеются на всех фермах: это и разводные ключи, и кувалда, и молотки и тому подобное.

Детали:

• Необходимо приобрести либо снять с неиспользуемой техники 3 гидравлических цилиндра: один большой, который будет поднимать стрелу с ковшом и два маленьких для изменения угла наклона самого ковша. Мощность цилиндров выбирается в зависимости от того, какая будет длина стрелы и с каким весом необходимо работать.
• Необходимо достать металлические профили и пластины, из которых и будет состоять дальнейшая конструкция. Их толщина также подбирается под поставленные для погрузчика задачи.
• Нужны цилиндрические шарнирные соединения, однако их подбором необходимо заняться только после составления чертежа всей конструкции. Это необходимо не только для того, чтобы достать нужное количество, но, и чтобы знать нагрузку, с которой они должны справиться в дальнейшем.
• Для начала необходимо подготовить чертеж всей конструкции, а уже потом нарезку металла, сварку и сборку. Это необходимо не только для того, чтобы максимально эффективно и экономично использовать материал, но и для лучшего понимания будущей конструкции и достижения максимальной прочности. О конструкции ниже.

Разница в навесном оборудовании

Если ПКУ — 0.8 крепится непосредственно на тракторную раму, естественным путём нарушая равномерность нагрузки при работе и давя на раму всей гружёной массой, что приводит к преждевременным поломкам при работе с тяжёлыми грузами, то ПФ — 1 снабжён собственной рамой, прикрепляемой под трактором на заднюю ось, которая равномерно распределяет всю нагрузку.

К тому же, на ПФ — 1 применяются несколько более мощные цилиндры, в то время как стрела и другие детали с механизмами производят из усиленного (утолщённого) металла. Следовательно, при всём внешнем родстве КУН на МТЗ разных моделей всё-таки имеет значительные отличия в эксплуатации.

Примечание

Многие мотористы-умельцы изготавливают необходимые им КУНы своими руками, производя вполне рабочее и приемлемое навесное оборудование. Это не значит, что нужно и можно отказаться от приобретения качественного заводского продукта, но не исключает такой возможности.

Тем не менее, любой самодельный КУН, даже изготовленный по всем правилам и нормам, безусловно, проигрывает в техническом отношении своим заводским аналогам.

Как сделать самодельный погрузчик на заднюю навеску МТЗ 80?

Самодельный погрузчик на заднюю навеску трактора обычно изготавливается на основании сведений о марке, уровня износа, а также вида и объема работ, которые будет выполнять агрегат в хозяйстве. Для МТЗ наиболее популярны навески универсальные «КУН», название которых прижилось после появления удачной модификации копноукладчика на основе базового шасси «Беларусь» съемными, легко заменяемыми рабочими элементами.

К работе следует приступать после тщательного изучения чертежей устройства, внесения дополнений, зависящих от типа трактора, находящегося в распоряжении, комплектации необходимых деталей, приобретения инструмента резки металла, приваривания швов.

• Во время изготовления многофункционального погрузчика на заднюю навеску МТЗ свариваются два цельных металлических каркаса, имеющих форму рамок. Клепаные соединения противоречат характеристикам эксплуатации. Рамка опор гидравлики подъема стрелы имеет ширину 60 сантиметров, высоту в 1,5 метра. Изготавливается из швеллера 140 миллиметров, уголков по 80 миллиметров, приваренных полками. Толщина металла при этом не должна превышать 6 миллиметров. Конструкция жестко крепится к трактору толстой листовой сталью.
• Вторая рамка гидроцилиндра опрокидывания сваривается из уголков с теми же характеристиками.
• Неподвижные опорные соединения тщательно провариваются и скрепляются толстостенными трубами, стальными уголками. Нагрузка массивной конструкции, усилие изгиба, кручения не должны портить качество швов.
• Следующий этап заключается в креплении по центру основной рамки 4-ех шарнирных креплений цилиндра.
• Стрела делается из заготовок, соединенных под углом тридцать градусов. Длинная часть (140 сантимнтров) будущей стрелы крепится возле цилиндра подъема. Далее на втулках вала (существует достаточное количество видов соответствующих втулок, например, вал навески Т-80, Т25-4628522, следует брать сертифицированные товары) укрепляется вторая подвижная часть, соединенная малого цилиндра (например, ЦС 100), опоры ковша. Прочность соединительных, крепежных элементов должна соответствовать ГОСТ. Иначе возможен обрыв ковша, последующая дестабилизация трактора.

Следует учитывать, что масса трактора меньше массы груза со стрелой и ковшом. Чтобы предотвратить опрокидывание трактора, заранее следует учитывать создание противовеса, обычно жесткого упора передней навески. Иногда к передней части крепятся емкость щебня, бетонные плиты.

МТЗ 80 высоко функционален и может заменить экскаватор, бульдозер, погрузчик. Кун, состоящий из двух съемных штырей, приподнимает негабаритные предметы над землей и транспортирует на расстояния порядка 200-300 метров, являясь незаменимым в поле, и складе готовых изделий.

КУН на заднюю навеску трактора: какое оборудование можно применять

Устанавливаемая самоделка на минитрактор с КУНом может быть двух видов:

1. Оборудование типа ПФ-1, которое обладает собственной несущей рамой. Крепится такой самодельный КУН на трактор, что защищает машину от перевертывания. Весит такое оборудование около 900 кг, приводится в движение гидравлическими цилиндрами, имеет грузоподъемность в 1 т и скорость в 20 км/час.
2. На заднюю навеску МТЗ 82 ставится и ПКУ-08, которое является более современной модификацией ПФ-1. Прикрепить самодельный КУН или КУН, собранный заводе, на трактор несложно. Но стоит учитывать, что ПКУ-08 отличается способностью переносить меньше груза, чем предыдущая модель оборудования. Весит ПКУ-08 всего 700 кг, скорость развивает до 20 км/час, а поднять за один раз способен 800 кг груза.

Модель куна на МТЗ 80 или на МТЗ 82 производится на заводе Сальсксельмаш, который специализируется на сельскохозяйственной технике. КУН 10 является функциональной и практичной стрелой, созданной специально под указанные модели МТЗ. Но устанавливать можно и на китайский трактор. Хотя именно с минской техникой оборудование работает лучше всего. Среди преимуществ КУН 10 стоит отметить такие характеристики, как:

• Универсальность. Трактор «Беларус» способен быть погрузчиком, выполнять землеройные работы, как экскаватор. Применяют машину и в качестве бульдозера или планировщика.
• Компактность. Установка КУНа 10 на МТЗ позволяет применять технику в городе и на строительных площадках небольшого размера. Поэтому такой трактор применяют постоянно для обустройства территорий, копания ям и траншей, прокладки коммуникаций и т.д.
• Высокий уровень производительности.
• Надежность.
• Неприхотливость в эксплуатации.
• Простота в использовании.

Важно  Идеи для тюнинга советского грузового автомобиля ЗИЛ своими руками

КУН для колесных тракторов имеет такую конструкцию:

1. Стрела, которая управляется четырьмя гидравлическими механизмами, два из них применяются, чтобы поднимать грузы, а еще два — для регулирования угла наклона ковша.
2. Привод, который приводится в движение шасси. Его система выполняет и опцию коннектора, с помощью которого происходит присоединение к трактору.
3. Панель управления стрелой устанавливается в кабину трактора.
4. Ковши могут иметь разный объем, который варьируется от 0,35 до 1,5 м³.

Преимущества фронтального погрузчика «Универсал 800 S»

Фронтальный погрузчик «Универсал 800 S» имеет следующие значимые преимущества:

• Жесткое крепление подрамника по всей длине техники, благодаря чему значительно снижается нагрузка на передний мост.
• Высокая прочность изделия, благодаря применению качественной стали и надежных сварных швов при производстве конструкции.
• Надежные подшипники скольжения, которыми укомплектованы все подвижные соединения.
• Быстрый монтаж навесного оборудования при помощи системы домкратов и специальных замков.
• Простота хранения навесного оборудования.
• Широкий выбор рабочих инструментов, которыми комплектуется погрузчик. Их смена осуществляется быстро.
• Гидроцилиндры известных производителей, качественные рукава высокого давления.
• Применение быстроразъемных универсальных соединений для подключения системы гидравлики.
• Увеличение скорости и высоты подъема-опускания на 30% относительно более старых аналогов.

Основные моменты по изготовлению КУНа

В данном материале нет привязки к конкретным размерам и чёткому расположению узлов и сочленений конструкции, так как в каждом индивидуальном случае желающий изготовить погрузчик на заднюю навеску будет отталкиваться от своих требований, имеющейся материальной базы, габаритов конструкции и гидроузлов. Для понимания описываем основные аспекты и требования, которые нужно учесть при изготовлении КУНа.

Для расчёта высоты подъёма стрелы, в качестве справки, приводим высоту часто используемых транспортных средств

Нужно учесть, что исходя из высоты колоны и длины подъёмного рычага, максимального угла развода стрелы будет определяться максимальная высота погрузки. Плюсом к высоте подъёма стрелы будет подъём самой навески трактора. Для того чтобы, загрузка ковша осуществлялась бульдозерным способом при толкании навеской, в сложенном состоянии стрелы ковш должен максимально опускаться. Поэтому длина обеих частей стрелы — вертикальной колоны и подъёмного рычага должны быть одинаковой длины.

Колона и подъёмный рычаг стрелы КУНа

• Несущую конструкцию колоны и подъёмного рычага стрелы можно изготовить из любого подручного профильного метала, например, из швеллера на 120 мм усиленного вложенным вовнутрь его профиля швеллера на 100 мм.
• Поперечный брус основания колоны для устойчивости к нагрузкам должен быть в сечении не менее 30 мм. Одним из вариантов может быть поперечная тяговая балка навески гусеничного трактора ДТ-75, Т-74.
• Ширина между стойками колоны и рычага выбирается произвольно, но исходя из возможности развода продольных планок навески, расстояние желательно сделать не менее 700 мм для обеспечения устойчивости конструкции, особенно при максимальном подъёме.
• Диаметр соединительных пальцев в шарнирах основной конструкции стрелы с учётом, что грузоподъёмность КУНа будет не более 500 кг, должны быть не менее 30 мм.
• Для равномерности распределения нагрузки и исключения перекосов конструкции все парные шарнирные сочленения должны быть строго на одной линии оси.
• При изготовлении пары шарнира согласно техническим требованиям нужно учесть, что зазор в паре должен быть в пределах 0,1-0,2 мм с максимальным рабочим допуском зазора при последующем износе до 0,4-0,5 мм. Для смазки шарнирные сочленения должны быть оборудованы тавотницами.
• В местах стыков сварная конструкция дополнительно усиливается косынками и шинами.

Гидроцилндры

В качестве гидроцилиндра подъёма, с учётом планируемой грузоподъёмности, можно использовать любые узлы с диаметром не менее штока не менее 40 мм, диаметром поршня от 80 мм. Рабочий ход цилиндра должен быть достаточный для раскрытия стрелы и требуемой высоты подъёма.  Часто в конструкциях самодельных КУНов используют двухсторонние цилиндры — Ц80Х40Х630, Ц80Х50Х630, Ц80Х50Х710, Ц80Х50Х800, Ц80Х56Х900. Также, при наличии,  используют в конструкции телескопические цилиндры одностороннего действия от самосвальных прицепов ( 2ПТС 4 ). Для поворота ковша можно использовать гидроцилиндры с меньшим диаметром штока 25 -30 мм и ходом не менее 200 мм.
Непосредственно от рабочего хода штока и длинны цилиндра в сложенном и разложенном состоянии будет зависеть расположение точек его крепления на колоне стрелы и рычаге.

Конструирование копира

Особые сложности при самостоятельном изготовлении погрузчика вызывает расчёт и внедрение копира стрелы в связи с тем, что в каждом отдельном случае приходится отталкиваться от своих данных. В частности, длина тяг и размещение опор копирующего механизма будут зависеть от используемого гидроцилиндра его длины и рабочего хода.

Режим выгрузки ковша

Основным условием в конструировании копира является ход тяги копира и встроенного гидроцилиндра поворота ковша без зацепов об основную конструкцию стрелы во всех её положениях. Для этого на вершине колоны шарнирную опору копира делают на достаточной высоте для размещения гидроцилиндра с его опорным шарниром на подъёмном рычаге. Также точка крепления копира к колоне должна быть размещена с небольшим смещением по фронту наружу относительно оси опор подъёмного рычага стрелы для обеспечения полного складывания стрелы при опускании ковша.

Размещение шарниров подъёмного рычага и копира

Предварительно, непосредственно по месту, можно проверить положение копира в сложенном состоянии и с максимально поднятой стрелой с учётом расположения гидроцилиндра поворота ковша и размеров копирующей тяги.

Режим максимального подъёма стрелы

В самом примитивном варианте в линию тяги копира можно просто встроить гидроцилиндр и этого будет достаточно для того, чтобы механизм выполнял свои функции и при необходимости выгрузки выдвижением штока осуществлял поворот ковша. Но с учётом нагрузки, создаваемой грузом в ковше для гидроцилиндра, делают опору с помощью шарнирной тяги, один конец которой шарнирно соединён с поперечиной подъёмной части стрелы другой с проушиной штока цилиндра. Такое решение обеспечивает достаточную жёсткость. Визуально система тяг в приводе ковша и копира напоминает складывающиеся ножницы, где непосредственно длиной тяг и расположением точек опор на стреле и ковше определяется амплитуда поворота ковша.

Более сложная конструкция копира имеет две дублирующие тяги, с двумя соответствующими опорами на колоне стрелы под и двумя шарнирами на рамке крепления рабочего органа.

Как выбрать

При выборе оборудования, которое необходимо для погрузочных работ, имеет смысл сравнить характеристики однотипных строительных машин: ДТ-75 и МТЗ.

Для ДТ-75

Эта машина может иметь несколько комплектов навесного оборудования: для сельскохозяйственных работ, для строительных работ общего профиля, бурения. Фронтальный погрузчик на ДТ-75 может быть устроен благодаря монтажу оборудования бокового полунавесного типа.

Обновленная модификация ДТ, мотор для которой сейчас производится в городе Владимире, имеет новую, более эргономичную кабину.

Характеристики погрузчика зависят от модели. ПГ 2 имеет ковш вместимостью 1,5 м³, высота разгрузки доходит до 2,7 м с углом 50°. Ширина кромки ковша (захват) составляет 2028 мм.

Фронтально-перекидной погрузчик ПФП 1,2 имеет более узкую специализацию. Он предназначен для погрузки сыпучих материалов и удобрений. Его параметры:

• вместимость ковша 0,9 м³;
• высота разгрузки 2,5 м;
• ширина захвата 2035 мм.

Кроме того, применяются комбинированные и самодельные погрузчики.

Для МТЗ

Погрузчик на базе МТЗ из выпускаемого Минским тракторным получается путем установки агрегатов навесной компоновки на трактор. Его основа — широкий ковш с захватом для сыпучих материалов. В стандартном варианте (например, погрузчик фронтальный МТЗ-1221) состоит из:

• управляемой рамы с гидросистемой — основная часть конструкции;
• шасси;
• насадки.

Также хорошо себя зарекомендовал МТЗ-82, который в качестве дополнительного оборудования имеет кун. Это стреловидный агрегат с управлением от четырех гидравлических приводов. Два из них работают в горизонтальной плоскости, а еще два регулируют движение ковша.

Инструкция по изготовлению КУНа

Перед работой стоит внимательно прочитать инструкцию, как сделать КУН на минитрактор своими руками, и посмотреть видеоролики. Затем необходимо подготовить чертежи. Их можно скачать готовые, а можно выполнить самостоятельно, подогнав строго под размеры и модификацию трактора.

Выкройка деталей переносится на картон (подойдет гофрокартон от старых коробок) в натуральную величину и вырезаются. По ним размечают и вырезают стальные детали. Размечать удобнее всего маркером — он не стирается, а после покраски отметок не будет видно.

Необходимые материалы

Для изготовления потребуется:

1. Для стрел: швеллер 10, листовая сталь 4 мм.
2. Для стоек: швеллер 18, листовая сталь 10 мм.
3. Пальцы с болванками под них.
4. Гидроцилиндры марки 80-40-400 и 80-40-630.
5. Проушины грузовые.
6. Грунтовка и краска по металлу.
7. Картон для вырезания шаблонов.
8. Из инструментов понадобятся:
9. Сварочный аппарат.
10. Болгарка.
11. Ножницы по металлу.
12. Маркер для разметки.

КУН на заднюю навеску трактора Т 40 изготавливается из швеллера и стали. Из этого же материала свариваются заводские конструкции. Швеллер служит для изготовления базовой конструкции, на которую потом навешивается собственно рабочее оборудование: стрела, вилы погрузчика, ковш.

Рабочее оборудование также можно сделать самостоятельно из швеллера и листовой стали, но, конечно, лучше без этого обойтись — возможно, в гараже найдётся ковш от старого экскаватора или получится купить подержанную стрелу. Дело в том, что без листогибочного станка согнуть листовую сталь точно по размерам довольно трудно, а на изготовление при помощи тисков и ножниц уйдет столько времени, что может встать вопрос об окупаемости такой «самоделки». Гидроцилиндры и проушины можно снять со старого грузового автомобиля или купить на авторазборке.

Как правило, у любого мастера есть некоторый запас швеллера, однако даже если потребуется покупать все материалы на базе, это будет почти вдвое дешевле, чем покупка готового оборудования. Также можно рассмотреть вариант с покупкой металла с рук. Если он правильно хранился, то не уступит в качестве новому, а стоить будет существенно дешевле.

Порядок действий

Действия по изготовлению:

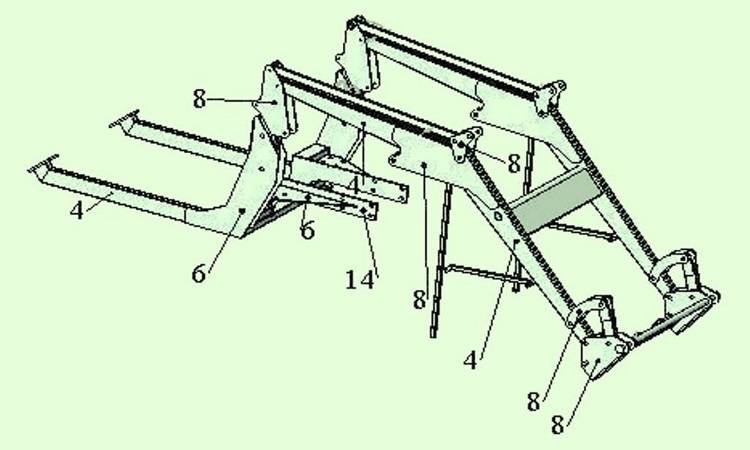

1. Сварить правую и левую полурамы.
2. На передней (правой) полураме закрепить рабочее оборудование.
3. Левую полураму приварить к левому лонжерону, а правую — к правому.
4. Соединить полурамы поперечными перекладинами. В результате получится несущая рама.
5. Установить на раму гидроцилиндры и подсоединить их к гидросистеме трактора.
6. Перед установкой конструкцию необходимо прогрунтовать и покрасить, чтобы защитить от коррозии.
7. Правильно изготовленный КУН способен поднимать до 800 кг погрузчиком и до 600 кг ковшом или монтажным крюком.

Очень важно не пытаться увеличить вес навески, пытаясь достичь большей мощности. Ориентироваться необходимо на возможности трактора, а класс 0,9 хоть и обладает широкими возможностями, но всё же относится к легким полупрофессиональным машинам

Самодельный погрузчик на минитрактор своими руками. Погрузчик своими руками на минитрактор

Приобретая любую сельскохозяйственную технику, каждый хозяин вполне резонно стремится использовать ее для выполнения широкого спектра задач. Чрезвычайно широкую популярность сегодня приобрели минитракторы, которые позволяют выполнять самые разные работы, начиная от земельных и заканчивая строительными. Однако далеко не всегда можно купить такой минитрактор в комплектации с погрузчиком, стоимость которого по отдельности достаточно высокая. В таком случае изготовление данной детали самостоятельно может стать настоящим спасением, поскольку позволит использовать транспортное средство для перемещения различных сыпучих строительных материалов.

С чего начать?

Чтобы самостоятельно изготовить погрузчик на самодельный минитрактор следует принять во внимание модель самого транспортного средства, поскольку от этого будет зависеть вес навесного агрегата. Помимо этого необходимо найти схему, отражающую механизм подъема ковша на определенную высоту и управление им из кабины трактора

Учитывая достаточную сложность такого механизма, к выполнению данной задачи следует подойти очень ответственно, тщательно продумав конструкцию на бумаге.

Чтобы не изобретать велосипед, правильнее всего взять за основу подъемный механизм, который используется на многих моделях отечественных тракторов. Сама конструкция состоит из 3 главных частей:

1. Собственно ковша.
2. Механизма гидравлического подъема.
3. Системы крепления погрузчика к минитрактору и вывод элементов управления внутрь кабины.

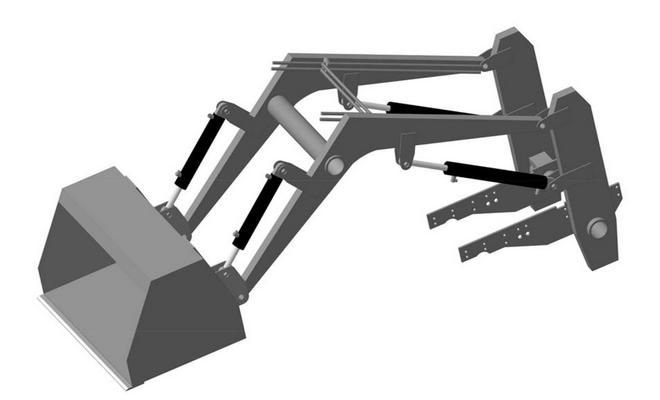

Поэтапное изготовление всех элементов конструкции

Для начала следует изготовить погрузочный ковш (1), который можно выполнить из нескольких стальных пластин, толщиной не менее 6 мм, сваренных под нужным углом. По заданным размерам необходимо сварить боковые элементы, а вдоль нижней продольной части — гребни, которые будут хорошо захватывать сыпучие строительные материалы различной фракции. После приступаем к выполнению наиболее сложного механизма – системы гидравлического подъема, для чего нам понадобятся следующие элементы:

• 4 рычага (2) – здесь лучше всего применить квадратную трубу подходящего сечения, в которой необходимо проделать отверстия под соединительные втулки;
• стрела (4) – изготавливается из П-образного швеллера и крепится с одной стороны к нижней части ковша, а с другой – к раме минитрактора;
• гидравлические подъемники (5,6) – их лучше всего приобрести готовые, которые можно найти на рынке транспортных деталей для тракторов.

Помимо этого для данного механизма также понадобятся втулки, штыри, кронштейны, переходники и соединительные пальцы, которые следует последовательно собрать и скрепить друг с другом

Очень важно чтобы самодельный фронтальный погрузчик для минитрактора имел правильный центр тяжести, что позволит избежать случайного опрокидывания из-за перевеса. На эскизе под цифрой 3 указано месторасположение колеса транспортного средства, что позволит правильно сориентироваться в системе расположения погрузочного механизма относительно самого трактора

Характеристики самодельного агрегата

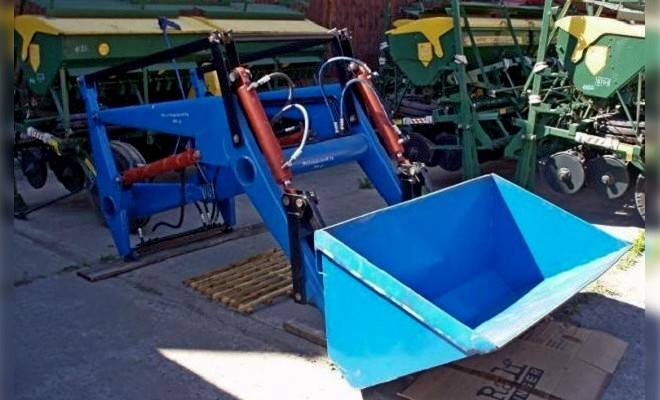

Самодельный КУН на минитрактор: особенности монтажа. Завод-изготовитель предлагает ковши разного объема, вилочное оборудование (нужно для сельского хозяйства и погрузочно-разгрузочных работ), грабельные решетки, чтобы собирать сено, солому, скошенную траву. Продаются отдельно захваты для бревен, поэтому КУНы используют для заготовки леса. Дополнительно существуют захваты для тюков и рулонов. В магазинах можно найти и челюстные отвалы. Базовая комплектация на самодельный КУН для минитрактора может меняться.

Размеры КУНа 10 могут быть разными, что зависит от модификации оборудования. Грузоподъемность грабельной решетки, отвалов и захватов бывает 500 и 800 кг. Ковш оборудования поднимается на высоту в 2,5 м, а грабельная решетка — на 3,5 м. Угол разгрузки ковша, в среднем, составляет от 55 до 65º. Производительность и размеры оборудования зависят от шасси, которое нужно смонтировать на самодельный минитрактор или другую самоходную установку.

Покупать навесное оборудование дорого, поэтому можно сделать КУН для МТЗ своими руками. Собирается и устанавливается такой инструмент просто, только нужно составить схему оборудования и обозначить на ней место, где он будет крепиться на колесном тракторе. Крепится самодельный КУН на заднюю навеску МТЗ 80 или 82. Это гораздо проще, чем ставить КУН 10, который выпускается в фронтальной модификации.

Самодельный трактор отличается от заводского и имеет несколько существенных преимуществ:

• Удобство в креплении.
• Подбор длины и высоты, которая необходима для конкретных работ на земле или на стройке.
• Можно использовать подручные материалы, которые остались от другой техники.

Для того чтобы сделать КУН на самодельный или заводской трактор, нужно запастись следующим оборудованием:

• сварочным аппаратом;
• инструментами, чтобы кроить и резать металл;
• кувалдой;
• молотком;
• разводными ключами.

Если нет опыта сварки, то стоит найти специалиста, который умеет работать с аппаратом. Это определяет качество и надежность сварочных швов, от которых во многом зависит монтаж и длительность использования КУНа.
