Заводские данные

Информация о производителе и характеристиках машины можно найти в проеме правой двери. Слева вверху таблички указаны:

• товарный знак и код завода (XTC);
• а — шестизначный шифр модели авто;
• б — год выпуска, обозначенный одной латинской буквой;
• в — порядковый номер из 7 цифр.

Справа указан знак соответствия PCT, означающий, что машина прошла сертификацию ГОСТ Р. Под ним — код «одобрения типа транспортного средства». Рядом указана max. нагрузка на седельно-сцепное устройство (только для тягачей, работающих с полуприцепами).

Слева внизу, в расчерченной области, находятся:

• в первых двух строках с маркировкой «кг» — предельная масса автомобиля, автопеда;
• после этого, тоже в кг, — максимальная масса, которая может воздействовать на переднюю (1), вторую (2), третью (3), четвертую (4) оси.

под знаком «КАМАЗ» прописаны данные двигателя:

• семизначный порядковый номер;
• модель;
• полезная мощность (нетто).

Табличка авто для экспорта располагается там же, где и табличка с данными изготовителя. Маркировка данных идентична, но представлена на языке, установленном в договоре на поставку. Над строкой с кодом модели дополнительно обозначены:

• европейское одобрение;
• цифра/буква, обозначающая страну, давшую утверждения типа ЕЭС;
• код этого утверждения.

Обозначение двигателя

Табличка с информацией об устройстве зафиксирована на блоке цилиндров справа сверху двигателя.

На ней указаны:

• товарная маркировка производителя;
• модель агрегата в десяти символах;
• шестизначный номер двигателя;
• четырехзначная дата выпуска (месяц, год);
• знаки соответствия ЕЭК ООН и сертификации РСТ.

Модель двигателя влияет на нанесение дополнительных данных, которые пишут в три столбца:

• 1 — номера правил Европейской экономической комиссии ООН с поправками;
• 2 — шифры оф. утверждений или сертификатов соответствия по Государственному стандарту Российской Федерации 50460-92;
• 3 — модель топливного насоса высокого давления (ТНДВ).

Порядковый номер агрегата, дата производства вбивают в корпус. Модель может быть выбита или нанесена фотохимическим способом.

Шифры рамы и кузова

Данные о раме нанесены ударным методом на лонжерон по ходу движения машины. Информация о кабине — на внутренней панели ее передней части. Коды расшифровываются:

• первые шесть цифр — модель;
• седьмая буква — год выпуска;
• последние семь цифр — производственный номер.

Важность маркировки

Необходимость фиксации данных о грузовом авто устанавливает ГОСТ Р51980-2002, регламентирующий маркировку средств передвижения. Согласно ему, табличка с данными производителя используется для идентификации машины.

Код автомобильной рамы требуется для регистрации авто в ГИБДД и получения номерных знаков. Зачастую маркировка старых моделей, выпущенных до 2004 года, истирается по естественным причинам.

У Госавтоинспекции не возникает много вопросов касательно машин старого проката. К истиранию знаков у новых КАМАЗов относятся с подозрением и проводят экспертизу на определение мошеннических действий.

При покупке важно проверить наличие кодов, табличек, соотнести их с документацией на автомобиль.

Маркировка автомобилей КамАЗ

Маркировка автомобилей КАМАЗ проводится по ГОСТ Р51980-2002 «Транспортные средства.

Маркировка». 1. На правой боковине кабины в проеме двери устанавливается заводская табличка автомобиля, содержащая:

1. ХТС — код завода-изготовителя;
2. b — код года выпуска (1 знак);
3. идентификационный номер, включающий:
4. с — порядковый номер автомобиля (7 знаков).
5. а — индекс транспортного средства (условный код модели автомобиля), состоящий из шести знаков, на месте шестого знака — вариант исполнения транспортного средства;
6. товарный знак завода-изготовителя;

Табличка содержит также:

1. m* — максимально допустимая (полная) масса автомобиля;
2. n — номер «одобрения типа», маркируемого транспортного средства;
3. к — знак соответствия (1 знак);
4. m1*- максимально допустимая (полная) масса автопоезда;
5. P1*- максимально

Важность цифровых обозначений

В РФ обязательной остается процедура регистрации транспортных средств и последующее предоставление подтверждающей документации. Регистрация автомобилей без документов, подтверждающих соответствие действующим стандартам безопасности дорожного движения, запрещена. Регистрация важна для законного допуска машины к участию в дорожном движении и помогает следить за правильностью эксплуатации, соблюдении правил дорожного движения. При этом в регистрационной документации указывают технические параметры и номерные обозначения КамАЗа.

Дополнение. Общие сведения

ОБЩИЕ УКАЗАНИЯ И ПРЕДУПРЕЖДЕНИЯ 17. Перед проведением электросварочных работ на автомобиле необходимо:

— отключить аккумуляторные батареи дистанционным выключателем;

— снять провода со всех выводов генератора и отсоединить разъем (при его наличии);

— отсоединить все разъемы со всех электронных блоков управления (ЭБУ), установленных на автомобиле (при наличии):

— ЭБУ двигателя;

— ЭБУ автоматической коробки передач:

— ЭБУ антиблокировочной системы (АБС);

Заземление сварочного аппарата необходимо подключить как можно ближе к месту сварки.

Запрещается проводить сварочные работы на составных частях кондиционерной установки (при наличии) или вблизи от них, так как нагревание установки может привести к ее поломке или взрыву.

При проведении сварочных работ на кабине заземление подключать только к кабине, а при сварке на шасси автомобиля — только к шасси.

Во время процесса сварки, нельзя подсоединять провода для замыкания на землю к каким бы то ни было датчикам, элементам электропроводки или к электронному блоку управления двигателем, расположенному на двигателе.

Выполнять сварочные операции на двигателе или па компонентах, смонтированных на двигателе, не рекомендуется.

Категорически запрещается прокладывать кабель сварочного аппарата параллельно электропроводке автомобиля.

29. При торможении на гололеде автомобиля с неполной загрузкой в связи с особенностями АКП не допускать полной блокировки колес во избежание останова двигателя. Рекомендуется плавное замедление за счет двигателя, отпустив педаль акселератора, до скорости около 40 км/ч, далее использовать педаль тормоза для полной остановки автомобиля.

МАРКИРОВКА

МАРКИРОВКА АВТОМОБИЛЯ

Маркировка автомобиля КАМАЗ (шасси) должна соответствовать ГОСТ Р51980, ОСТ 37.001.269 и конструкторской документации.

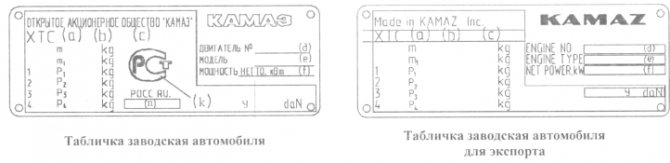

1. На правой боковине кабины в проеме двери устанавливается заводская табличка автомобиля, содержащая:

— товарный знак завода-изготовителя;

— идентификационный номер:

— ХТС — код завода-изготовителя;

— а — индекс транспортного средства (условный код модели автомобиля), состоящий из шести знаков, на месте шестого знака — вариант исполнения транспортного средства;

— b — код года выпуска (1 знак);

— с — порядковый номер автомобиля (7 знаков).

Табличка содержит также:

— к — знак соответствия (1 знак);

— n** — номер «одобрения типа», маркируемого транспортного средства;

— m* — максимально допустимая (полная) масса автомобиля;

— m1*- максимально допустимая (полная) масса автопоезда;

— P1*- максимально допустимая масса, приходящаяся на переднюю ось;

— Р2*- максимально допустимая масса, приходящаяся на вторую ось;

— Р3*- максимально допустимая масса, приходящаяся на третью ось;

— Р4*- максимально допустимая масса, приходящаяся на четвертую ось;

— У — максимально допустимая нагрузка, приходящаяся на седельно-сцепное устройство (для седельных тягачей);

— d — порядковый номер двигателя (7 знаков);

— е — модель двигателя;

— f — мощность двигателя нетто (полезная);

* — Указанные параметры на шасси не маркируются;

** — Не маркировать автомобили поставляемые в МО.

При поставке автомобиля на экспорт табличка должна быть выполнена на языке, указанном в договоре на поставку.

2. На правом лонжероне рамы в задней части (по ходу движения) в одну строку наносится идентификационный номер — код VIN, включающий:

— код WMI (3 знака) — «ХТС»;

— код VDS (6 знаков), состоящий из условного кода модели автомобиля;

— код VIS (8 знаков), состоящий из кода года выпуска (1 знак) и порядкового производственного номера автомобиля (7 знаков).

В начале и конце строки нанесены ограничительные знаки.

3. Код VDS и код VIS составных частей автомобиля: рамы, кабины пробивается соответственно на правом лонжероне в передней части рамы и на внутренней панели передка кабины и состоит из:

— обозначения модели рамы (кабины) (6 знаков);

— кода года выпуска (1 знак);

— порядкового производственного номера рамы (кабины) (7 знаков).

МАРКИРОВКА ДВИГАТЕЛЯ

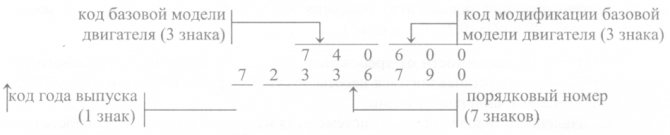

Каждый двигатель должен иметь маркировку, которая наносится на блоке цилиндров с правой стороны сверху в передней части двигателя.

Маркировка выполняется на табличке, которая прикрепляется к блоку цилиндров с правой стороны сверху в передней части двигателя и содержит следующие данные (рис. Табличка информационная двигателя):

— товарный знак предприятия-изготовителя;

— условное обозначение модели двигателя, состоящее из 10 знаков;

— порядковый номер двигателя, состоящий из 6 знаков;

— дата (месяц и год) выпуска, состоящая из 4 знаков.

— дополнительные данные в различных сочетаниях в зависимости от модели двигателя:

— модель ТНВД;

На заводской табличке двигателей имеющих сертификат соответствия отечественным стандартам наносится — «Знак соответствия» по ГОСТ Р 50460-92.

Двигатели, имеющие международный знак официального утверждения, имеют маркировку международного знака официального утверждения в соответствии с Правилами ЕЭК ООН. состоящую из:

— круга, в котором проставлена буква «Е» и цифры “22”;

— номера Правил ЕЭК ООН и номера официального утверждения (сертификата), расположенных справа от круга.

Порядковый номер двигателя и дата изготовления наносятся ударным способом. Условное обозначение модели двигателя может наноситься ударным или фотохимическим способом.

Для двигателей с рядным ТНВД с электронным регулятором

Модель ТНВД, его дата выпуска и заводской номер выбиты на табличке, прикрепленной к корпусу насоса.

Пломбирование особо ответственных соединений ТНВД выполнено нанесением краски:

1) желтой:

— на секции ТНВД, краска пломбировочная нанесена только с одной стороны (8 гаек);

— на заглушку окна определения геометрического начала подачи;

— на фиксатор направляющей рейки;

— на фиксатор кулачкового вала ТНВД;

2)голубой:

— на топливный насос низкого давления (ТННД);

— на заглушку корпуса ТНВД;

— на болты крепления указателя геометрического начала подачи 8-ой секции ТНВД (2

шт.).

Специальная пластмассовая пломба установлена на корпус электронного регулятора.

МЕХАНИЗМЫ УПРАВЛЕНИЯ, ОБОРУДОВАНИЕ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

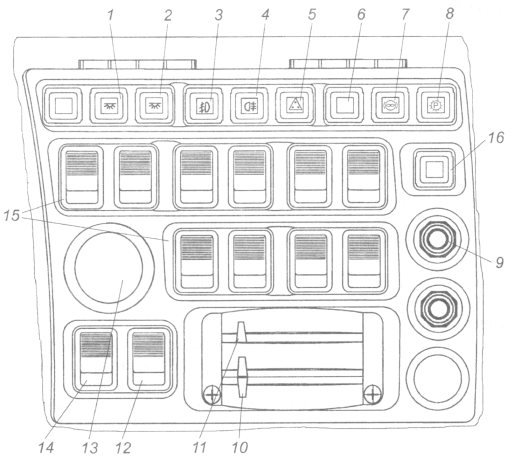

Рис. 6.1. Панель выключателей ф. «ИКАР-ЛТД» (вариант): 1,2 — выключатель плафонов; 3 — выключатель противотуманных фар; 4 — выключатель заднего противотуманного фонаря; 5 — выключатель фонарей автопоезда; 6 — выключатель дополнительных фар (или вентилятора); 7 — включатель ретардера; 8 — выключатель выбора программы трансмиссии; 9 — кнопка выключателя ЭФУ; 10, 11 — рычаги управления отопителем и вентиляцией кабины; 12, 14, 15 — клавишные выключатели / переключатели; 13 — заглушка (для отдельных комплектаций автомобилей — ручка управления отопителем AirTop 2000 или электромеханический корректор фар); 16 — выключатель коробки отбора мощности.

На панели выключателей 15 возможна установка регулятора положения зеркал заднего вида (рис. 6-2).

Рис. 6.2. Регулятор положения зеркал заднего вида: 1 — джойстик.

При повороте джойстика в положение I осуществляется регулировка зеркала со стороны водителя, при повороте в положение II — регулировка зеркала со стороны пассажира. Непосредственно регулировку осуществлять путем нажатия на джойстик вверх/вниз или вправо/влево.

Внимание! Количество и порядок расположения переключателей и выключателей находится в зависимости от комплектации автомобиля

Выключатель выбора программы трансмиссии (рис. 6.1, поз.
позволяет выбрать экономичный или мощностной режим движения автомобиля. Экономичный режим — при ненажагом положении выключателя — рекомендуется использовать:

— для движения автомобиля по дорогам с твердым покрытием без необходимости преодоления крутых подъемов;

— для быстрого переключения передач;

-при неполной загрузке автомобиля.

Мощностной режим — при нажатом положении выключателя — рекомендуется применять:

— для тяжелых дорожных условий;

— для преодолевания подъемов, бродов;

— при движении по гололеду;

— при разгоне для более длительной работы гидротрансформатора;

— при более длительной работе на определенной передаче;

— при полной загрузке автомобиля.

1. ОБЩИЕ СВЕДЕНИЯ

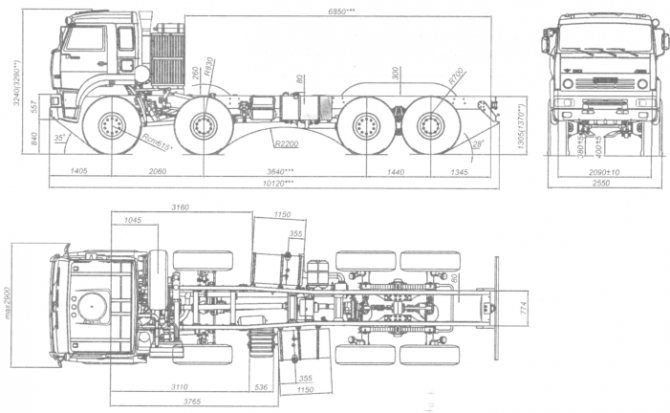

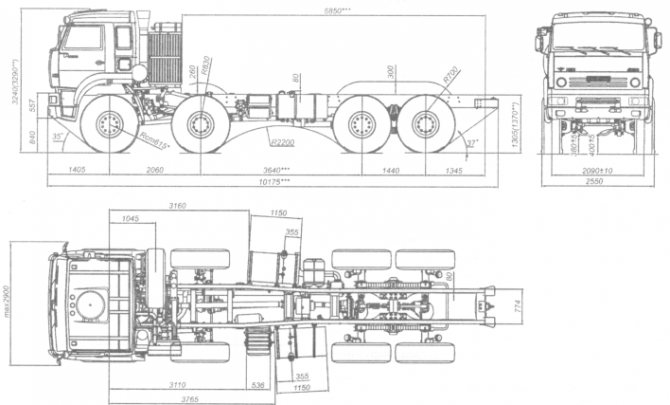

Рис. 1.1. Шасси повышенной грузоподъемности КАМАЗ-6560. Габаритные размеры.

Рис. 1.2. Шасси повышенной грузоподъемности КАМАЗ-6560 (с задним противооткатным брусом). Габаритные размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАССИ АВТОМОБИЛЯ КАМАЗ-6560

Колесная формула	8×8
Снаряженная масса шасси, кг	13800
Максимально допустимая масса надстройки с грузом, кг	24000
Полная масса шасси-тягача, кг — на передний мост — на заднюю тележку	38000 15000 23000
Полная масса буксируемого прицепа, кг	12000
Максимальная скорость, км/ч	90
Запас хода по контрольному расходу топлива, км, не менее	1000
Дорожный просвет, мм	400±5
Колея, мм	2090±10
База автомобиля, мм	2060+3640+1440
Угол преодолеваемого подъема, град, не менее	31
Глубина преодолеваемого брода, м, не более	1,8
Ширина преодолеваемого рва, м, не более	1,8
Наибольшая высота преодолеваемой вертикальной стенки, м, не более	0,55
Угол поперечной статической устойчивости (автомобиля снаряженной массы), град, не менее	43
Минимальный радиус поворота по оси следа наружного колеса, м, не более	15,5
Внешний габаритный радиус поворота автомобиля по крайней внешней точке переднего буфера, м, не более	16,2

Примечания:

1. Снаряженная масса указана для автомобилей оборудованных ПЖД, с держателем запасного колеса, кабина со спальным местом, без платформы, без лебедки.

2. Полная масса указана с учетом массы экипажа 200 кг.

3. Допустимое отклонение снаряженной массы автомобилей (шасси) + 3%

Как оформить камаз, если на раме нет вин-номера?

Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефону (консультация бесплатно), работаем круглосуточно.

15.10.17 продал камаз по договору, сегодня покупатель звонит и говорит, что в гибдд кмаз не оформляют, нет vin на раме, дело в том, что 2013г был принят закон, о том, что vin, должен быть и на раме, и на кабине. Кап.ремонт проводился в 1990, тогда и была заменена рама, р чем, в птс есть запись. Краснодар Свернуть Виктория Дымова Сотрудник поддержки Правовед.ru Здравствуйте!

Технические характеристики

Грузовые автомобили Камаз, на сегодняшний день, комплектуются тремя видами двигателей Камминз. К ним относятся силовые агрегаты с маркировками — ISBe, ISLe, ISX15. Данные двигатели доказали, что они являются одними из лучших, а поэтому достойны быть установлены на легендарные автомобили.

Каждый из двигателей имеет разные технические характеристики, а поэтому рассматривать их следует по отдельности. Поэтому стоит описать двигатель Камминз Камаз и его технические характеристики отдельно.

ISBe

Наименование	Характеристика
Производитель	Cummins
Тип мотора	Дизель
Конфигурация	4 или 6-цилиндровый рядник
Количество цилиндров	4 и 6
Объем	8,9 литра
Мощность	185-300 л.с.
Диаметр поршня	107 мм
Охлаждение	Жидкостное
Эконормы	Евро-3
Ресурс, км	1,0 млн.
Система питания двигателя воздухом	Turbocharged & Air-Air Intercooled
Топливная система	Bosch P7100 Pump

ISLe

Наименование	Характеристика
Производитель	Cummins
Тип мотора	Дизель
Конфигурация	6-цилиндровый рядник
Количество цилиндров	6
Объем	8,9 литра
Мощность	310 л.с.
Диаметр поршня	107 мм
Охлаждение	Жидкостное
Эконормы	Евро-3
Ресурс, км	1,0 млн.
Система питания двигателя воздухом	Turbocharged & Air-Air Intercooled
Топливная система	Bosch P7100 Pump

ISX15

Наименование	Характеристика
Производитель	Cummins
Тип мотора	Дизель
Конфигурация	8-цилиндровый V-образный
Количество цилиндров	8
Объем	15,0 литра
Мощность	437-600 л.с.
Диаметр поршня	105 мм
Охлаждение	Жидкостное
Эконормы	Евро-3
Ресурс, км	1,0 млн.
Система питания двигателя воздухом	Turbocharged & Air-Air Intercooled
Топливная система	Bosch P7100 Pump

Номер не читается на раме КАМАЗа хочу продать в металлолом жалко что делать?

При стоянке техника удерживалась за счет тормозных механизмов задних колес, которые работали от пружинных энергоаккумуляторов. Элементы вспомогательного тормоза монтировались в приемных трубах глушителя и функционировали на основе создания противодавления в процессе выпуска газов за счет заслонок, перекрывающих сечения прохода.

Для начала следует хорошо отчистить возможные места расположения. Идеальнее всего в домашних критериях, при наличии оснастки, либо на авто мойке промыть агрегат. Данная процедура особо будет полезна при горячей погоде, когда загрязнение будет препятствовать своевременному остыванию в нужном объеме.

• Замена сальника ведущей конической шестерни КАМАЗ
• Конструкция пгу КАМАЗ
• КАМАЗ 5460 с двигателем каменс
• Пружина рулевого пальца КАМАЗ 5320
• Дтп порше и КАМАЗ
• КАМАЗ пожар 1993 году
• Бочка для бензовоза КАМАЗ
• Сделать пневмо кабину на КАМАЗ
• КАМАЗ транс авто
• Покраска автомобиля КАМАЗ
• Мотор печки luzar КАМАЗ
• Аккумулятор для КАМАЗ характеристики
• Сельхозник КАМАЗы показать все
• Авария рено логан и КАМАЗ
• Емкость топливного бака КАМАЗ 55102

Если в ПТС не был изначально указан номер рамы, то отсутствие этого номера не является препятствием для регистрации.

Особенности расположения номеров двигателя и рамы

Идентификационный номер транспортного средства всегда находится с правой стороны и в задней части, а точнее – в лонжероне автомобильной рамы. При этом номер рамы КамАЗ может быть нанесен только по ходу движения. С двух сторон обязательно наносят ограничительные знаки.

Факт! При этом нужно знать, где находится номер рамы на КамАЗе. Эта кодовая комбинация располагается на правом лонжероне в передней части автомобильной рамы. Расположение номера кабины на КамАЗе уже будет другим: внутренняя панель передней части кабины.

Обязательно указывают следующие данные:

• модель рамы или кабины транспортного средства (6 знаков);
• одна цифра, определяющая год, когда был выпущен автомобиль;
• номерная комбинация рамы или кабины (7 цифр), определяющая дату и изделие при выпуске машины.

Также нужно знать, где находится номер двигателя на КамАЗе. Таблица с обозначениями устанавливается на специально обработанном участке, а точнее – спереди силового агрегата и обязательно с правой стороны в верхней части.

При этом указывают следующую информацию о силовом агрегате:

• код базового мотора, который изначально был установлен;
• код, определяющий версию силового агрегата;
• номер, определяющий год выпуска двигателя;
• порядковая номерная комбинация.

Информация наносится в 2 строки. Для нанесения используют ударный метод, так как это гарантирует высококачественное пробивание цифр. При этом информация наносится на блок цилиндров.

Кодовая комбинация пробивается в определенных участках в соответствии со схемой автомобиля и законодательными нормами. Так же можете прочитать про Передачи на КАМАЗЕ.

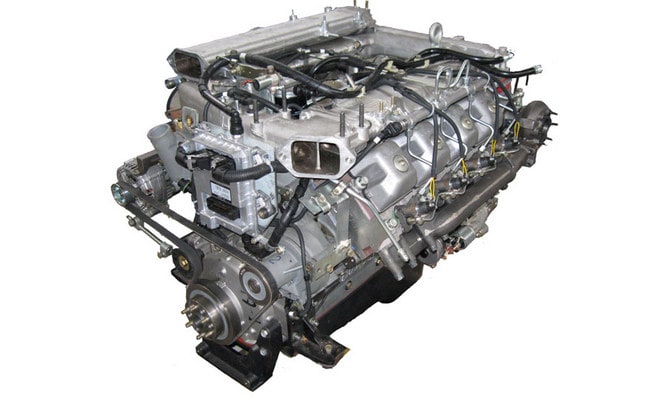

Модели камазовских двигателей

Модельный ряд камазовских двигателей Евро-4 включает в себя:

Модель с мощностью 280 л с (Евро-3) — это 740.62-280. Данный вариант лучше ставить на различные модификации грузовиков данного производителя.

Новые двигатели КамАЗ Р6 и КамАЗ 910 можно поставить на транспортное средство, которое должно будет справляться с высоким уровнем нагрузки.

Также на КамАЗе стоит мотор следующих моделей: 740.63-400, 740.60-360, 740.61-320, 740.65-240, 740.31-240. Все они имеют похожий внешний вид и технические показатели, которые отвечают экологическим стандартам Евро-3.

Варианты, выполненные по экологическим стандартам Евро-4:

К экологическим стандартам Евро-1 относятся следующие модели:

Камазовские двигатели, изготовленные по стандартам Евро-0: 7403.10 и 740.10-20.

Устройство

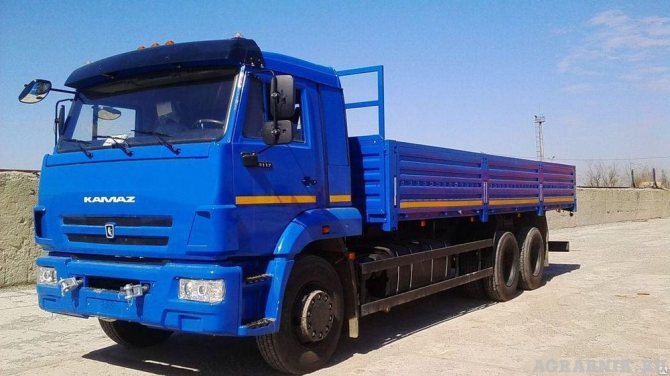

КамАЗ-65117 в сравнении с аналогичными автомобилями имеет заметные преимущества. К достоинствам модели относятся:

1. перевозка материалов, предметов различной массы и типа. Повышенная прочность стальных бортов, возможность их съема позволяют транспортировать разнообразные грузы (от продуктов питания до стройматериалов);
2. возможность крепления тента, обеспечивающего защиту от неблагоприятных погодных условий. Это помогает доставить груз до конечного пункта в целости;
3. свободная погрузка и разгрузка с любой стороны автомобиля;
4. оптимальные характеристики платформы позволяют размещать в кузове до 18 европоддонов.

Платформа автомобиля сделана из качественного профиля, имеющего небольшую массу. Благодаря стабилизатору поперечного крена, появившемуся в передней подвеске, грузовик стал более управляемым и устойчивым. Даже при большой загруженности машина уверенно входит в поворот. Модернизации подверглась и задняя подвеска. В ней появились рессоры новой конструкции и реактивные штанги. Узлы, механизмы и детали модели КамАЗа-65117 созданы из резинометаллических материалов с высокой надежностью крепления и износостойкостью.

Грузовик получил систему ABS, обеспечившую дополнительную защиту. Тормозные камеры автомобиля увеличились, а стандартные суппорты были заменены литыми аналогами. Тормозная система КамАЗ-65117 осталась практически без изменений:

• 14-сантиметровые колодки с площадью в 6300 кв.см;
• 40-сантиметровые тормозные барабаны;
• пневматический привод.

Внешность грузовика стала более привлекательной и получила ряд функциональных деталей. КамАЗ-65117 обзавелся оригинальной передней облицовкой и ступенями с пластиковыми накладками. Противоподкатный брус обеспечил предотвращение попадания легковых автомобилей под грузовик при лобовом столкновении.

Прозрачный козырек, оттеняющий стекло, и стеклоочистители с тремя секциями увеличили комфорт управления машиной. Конструкцию замков дверей упростили, сделав их более похожими на те, что устанавливаются в легковом транспорте. КамАЗ-65117 оборудуется 9-скоростной механической КП ZF 9S1310.

Существенно изменилось и внутреннее содержание кабины. Здесь появился столик, спальное место большого размера, а кресла стали более удобными и регулируемыми в нескольких направлениях. Передняя панель выполнена из качественного пластика. На приборном щитке можно увидеть современные индикаторы и сигнализаторы, позволяющие водителю следить за состоянием автомобиля. «Ручник» грузовика стал управляться классическим способом (вниз и вверх). Рулевую колонку авто можно регулировать.

КамАЗ-65117 оснащен галогеновой оптикой и новыми «противотуманками», позволяющими полностью контролировать дорогу в любых климатических условиях. Благодаря надоконной пластиковой полке и водонепроницаемому ящику обеспечивается надежное хранение личных вещей водителя.

Опционально автомобиль комплектуется электрическими стеклоподъемниками, подогревом сидений и кондиционером.

Где Находится Номер Двигателя Камаз 740

11.05.2020 Off , Двигатель -360 ДВИГАТЕЛЬ КАМA3-740.50-360 И ЕГО СИСТЕМЫ Двигатели четырехтактные с воспламенением от сжатия, жидкостного охлаждения, с V-образным расположением восьми цилиндров, с турбонаддувом и промежуточным охлаждением наддувочного воздуха (ОНВ) типа «воздух-воздух». По выбросам вредных веществ с отработавшими газами двигатель 740.50-360 соответствуют требованиям правил ЕЭК ООН (EURO-2).

Общий вид, продольный и поперечный разрезы двигателей приведены на рис. 15. 19. Рис. 15. Общий вид двигателя.

Рис. 16. Продольный разрез двигателя: 1 — ТНВД; 2 — привод ТНВД; 3 — компрессор; 4 — фильтр тонкой очистки топлива; 5 — картер агрегатов; 6 — турбокомпрессор; 7 — маховик; 8 — картер маховика; 9 — коленчатый вал; 10 — масляный картер; 11 — форсунка охлаждения поршня; 12 — масляный насос; 13 — гаситель крутильных колебаний; 14 — шкив привода водяного насоса и генератора; 15 — вентилятор с вязкостной муфтой; 16 — кронштейн крепления обечайки вентилятора; 17 — обечайка вентилятора; 18-шестерня привода насоса масляного откачивающего.

Маркировка и пломбирование

Каждый двигатель имеет маркировку, которая нанесена на блок цилиндров с левой стороны сбоку между стяжными болтами первой и второй коренных опор двигателя.

Маркировка содержит коды базовой модели и модификации базовой модели, код года выпуска и порядковый номер двигателя.

Пример маркировки для двигателя модели 740.60-360:

Маркировка выполнена ударным методом.

Заводская табличка прикреплена к блоку цилиндров с правой стороны сверху в передней части двигателя.

На заводской табличке наносятся товарный знак предприятия-изготовителя и модель двигателя. У двигателей прошедших сертификацию нанесен «Знак официального утверждения» в соответствии с Правилами № 49-02В или № 49(1)-04 ЕЭК ООН или «Знак соответствия» по ГОСТ Р 50460-92.

Условное обозначение модели двигателя нанесено ударным или фотохимическим способом.

Для двигателей с V-образным ТНВД с электронным регулятором

Если нет номера двигателя или номер другой: сложности и проблемы

Начнем с того, что о различных трудностях при регистрации ТС с нечитаемым или несовпадающим слышали или сталкивались многие водители из разных стран, однако сегодня еще не все в полной мере компетентны в данном вопросе. Более того, достаточно неоднозначная ситуация сложилась в РФ, то есть указанная проблема напрямую коснулась именно российских автолюбителей. Дело в том, что несколько лет назад на законодательном уровне было закреплено отсутствие необходимости сверять номер двигателя в рамках постановки транспортного средства на учет или при прохождении ТО. Другими словами, в ГИБДД не могли отказать в регистрации (постановке на учет) по причине отсутствия или несоответствия номера двигателя в ПТС. Автолюбители с радостью приняли эту инициативу, так как, фактически, двигатель можно было считать обычной запчастью и при необходимости свободно менять сильно изношенный или сломанный агрегат на аналогичный . Однако на практике все оказалось несколько иначе.

Технические характеристики

Технические характеристики двигателей КамАЗ, изготовленных по различным экологическим стандартам:

Показатели	740.13-260 (Евро-1)	740.51-320 (Евро-2)	740.31-240 (Евро-3)	820.60-260 (Евро-4)
Мощность мотора (лошадиных сил)	260	320	240	260
Количество оборотов коленчатого вала	2200	2200	2200	2200
Максимальный крутящий ресурс, Нм	833	1020	980	1078
Количество цилиндров	8	8	8	8
Расположение цилиндрических элементов	V-образное	V-образное	V-образное	V-образное
Диаметр цилиндрической части, см	12	12	12	12
Ход поршня, см	12	13	12	12
Рабочий объем, л	0,85	12	11	11
Степень сжатия	16,5	16	16,5
Порядок работы цилиндрических деталей	1, 5, 4, 2, 6, 3, 7, 8	1, 5, 4, 2, 6, 3, 7, 8	1, 5, 4, 2, 6, 3, 7, 8	1, 5, 4, 2, 6, 3, 7, 8
Сторона вращения	Правая	Правая	Правая	Правая
Модификация топливного насоса высокого давления	337-42.08 ЯЗДА	33720-03 ЯЗДА	337-20 ЯЗДА	337-71 ЯЗДА
Диапазон рабочей температуры системы охлаждения на выходе	+85…+90°С	+85…+90°С	+85…+90°С	+85…+90°С
Форсунки	273-31	27350	273-51	273-51
Система запуска	Механическая	Механическая	Автомат	Автомат



Сколько весит двигатель от КамАЗа

Многих владельцев грузовиков интересует вопрос о том, сколько весит двигатель от КамАЗа. Средний вес двигателя составляет 750 кг.

Сколько масла заливать

Объем масла зависит от выбранной модификации мотора. Рекомендуется заливать не более 30 литров масляной жидкости.

Search

12.05.2019 Двигатель КамАЗ 740: устройство и ремонт Грузовые авто КамАЗ начали строить в 1969 году. Для последнего поколения грузовиков инженеры сделали 4-тактный дизельный восьмицилиндровый мотор КамАЗ-740 V8. Данный имел рабочий объем в 10852 см3, а мощность его составляла 210 лошадиных сил. Потом характеристики мощности пришлось расширить от 180 л.с. до 360. Эти грузовики оснащались пневмоусилителем сцепления, 5-ступенчатой коробкой с синхронизаторами. Конструкция этих моторов, если ассоциировать их с другими, работающими на дизельном горючем, имеет некие достоинства. Агрегат имеет сравнимо маленькие габариты, также обладает наименьшей массой в сопоставлении с этим же ЯМЗ 238. Вращающий момент от мотора на главные узлы передается средством прямозубых шестеренок. Так, на шестернях работают приводы системы газораспределения, насосов и компрессоров, также гидроусилитель. Данный движок (КамАЗ 740) обладает неплохим пуском даже при очень низкой температуре среды.

Отзывы

Александр, 44 года, Мурманск: «Приобретал КамАЗ с двигателем 740.73-400. Через полгода начались поломки. Сначала потекло масло, а потом появился посторонний шум в турбокомпрессоре. После замены уплотнительных прокладок и колец проблемы пропали».

Михаил, 58 лет, Витебск: «Двигатель перестал запускаться через 4 года с момента покупки грузовика. Причиной поломки стал засоренный воздухоочиститель. Решил проблему очисткой сетки колпака воздухозаборника».

Виталий, 30 лет, Курск: «Столкнулся с такой проблемой: мотор не развивал необходимую мощность. После промывки клапанов, замены пружины и регулировки топливоподкачивающего насоса проблема была решена».

Станислав, 43 года, Кострома: «У мотора был повышенный расход масляной жидкости. Неисправность была вызвана утечкой через соединения в смазочной системе турбокомпрессора. Сделал замену вкладышей, не снимая двигателя, подтянул соединения и заменил прокладку».

Евгений, 56 лет, Липецк: «Столкнулся с проблемой стука в моторе во время работы. Причиной поломки стало подклинивание клапанов газораспределительного механизма. Разобрал его и очистил, после чего стук пропал».

Неисправности и ремонт

Неисправности двигателя могут быть вызваны неправильной эксплуатацией транспортного средства, например, водитель не проводил вовремя ТО, не соблюдал скоростной режим и т. д.

Порядок действий при ремонте двигателя КамАЗ (Евро-2), если он не запускается:

1. В топливную систему питания мог попасть воздух. Необходимо устранить негерметичность и прокачать систему.
2. Был нарушен угол опережения впрыскивания топливной жидкости. Нужно выполнить регулировку угла.
3. В топливные трубки попала вода и замерзла. Следует прогреть фильтрующие элементы, трубки при помощи пара. Запрещено использовать открытый огонь. Может потребоваться замена масла.

Остановка двигателя КамАЗ может быть связана со следующими поломками:

1. Неправильное управление транспортным средством. Необходимо проверить мотор. Если там нет повреждений, нужно завести мотор и продолжить работу, соблюдая все рекомендации, прописанные в руководстве пользователя.
2. Увеличенная частота вращения коленвала. Эту проблему можно решить только в сервисном центре.

Коды ошибок

Коды ошибок можно получить, нажав на кнопку, которая расположена под рулем или на панели предохранителей.

Почему стучит, вибрирует и трясет

Если двигатель застучал, рекомендуется отрегулировать угол опережения впрыскивания горючего. Также причинами стука могут быть:

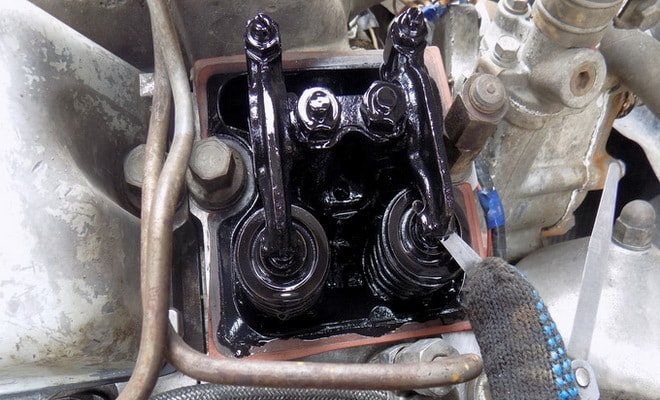

1. Повышенные зазоры в газораспределяющем механизме. Необходимо выполнить регулировку зазоров, проверить тарелки толкателей на износ (при необходимости заменить их новыми), осмотреть механизм на наличие повреждений и деформаций.
2. Механизм клапана. Нужно его разобрать и промыть. Если стержень погнулся, сломалась пружина, их следует заменить.

1. Появление дисбаланса. В этом случае потребуется ремонт блока цилиндров. После замены вышедших из строя элементов проблема пропадет.
2. Сломанный коленчатый вал.
3. Некорректно выставленные метки ГРМ. В этом случае нарушается газообмен и цилиндры начинают работать нестабильно.
4. Поврежден гаситель крутильных колебаний.

Если мотор трясет, значит:

1. При замене коленчатого вала не были сбалансированы маховик и корзина сцепления.
2. Цилиндрический элемент вышел из строя.
3. Нужно заменить клапан нагнетательного вида в топливном насосе высокого давления.
4. Необходимо поменять местами форсунки.

Важность обозначения номеров автомобиля

Статья 33 определяет, что при порче номера автомобильной рамы нельзя проводить регистрацию машины в ГИБДД и предоставлять номерные знаки. По данной причине в соответствии с действующим законодательством РФ изначально проводится экспертиза номеров, после чего принимается окончательное решение.

При естественном изнашивании кодовой комбинации можно решить вопрос и криминальное дело не будет возбуждено. Например, многие владельцы КамАЗа моделей 5320, 43114, 43118, 53212, 55111, 65115 сталкиваются с тем, что при интенсивной эксплуатации все-таки стираются важные данные. К тому же вышеперечисленные модели длительное время выпускались в России и часто причины стирания информационных кодов естественные.

Иногда проводится экспертиза, во время которой обнаруживают мошеннические действия, связанные с кражей автомобиля. В таких случаях отправляют машину на специальный участок и начинают расследование. Например, 65117 выпускают только с 2004 года, поэтому естественное изнашивание происходит не всегда, и каждая ситуация рассматривается с особенной тщательностью.

Каждый водитель должен знать, где находится номер шасси на КамАЗе и где можно найти другие информационные таблицы. Это позволит проверить состояние кодовых комбинаций и определиться с дальнейшими действиями. Для правильного проведения экспертизы важно знать особенности действующего законодательства РФ и собственные права водителя.

Какие данные указываются

В кабине автомобиля справа (обычно в проеме двери) устанавливается заводская табличка с указанием следующей информации:

• данные об автомобильном заводе, зашифрованные в виде кода;
• индекс, который представляет собой условную кодовую комбинацию модели машины и состоит из шести знаков, причем на последнем месте указывается вариант исполнения автомобиля;
• одна цифра, соответствующая году выпуска машины;
• кодовая комбинация об автомобиле, связанная с порядковым числом при выпуске (указывают 7 знаков).

На таблице также указывают следующие данные:

• знак и номер, подтверждающие высокое качество выпускаемого автомобиля;
• возможная нагрузка, разрешенная с учетом действующих правил безопасности;
• номер двигателя на автомобиле КамАЗ, который включает в себя 7 цифр;
• модель мотора;
• мощность силового агрегата (учитывается только полезный показатель).

Важно! Основная информация указана в номере кабины в КамАЗе. При этом каждая цифра обладает особенным значением, которое учитывают при составлении кодовых комбинаций. Однако для соблюдения стандартов важен не только номер рамы на КамАЗе. Нужную информацию можно найти на других деталях транспортного средства, причем кодовая комбинация всегда содержит основные сведения о машине и определенном агрегате, являющимся важным для технического исполнения автомобиля.

Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефону (консультация бесплатно), работаем круглосуточно.

При этом на номере шасси КамАЗа не указывается следующая информация, которая указана только на основной табличке:

• максимально возможная масса автомобиля;
• разрешенная масса, которая приходится на оси: передняя, вторая, третья, четвертая.

Любая кодовая информация обозначается с учетом реальных технических характеристик автомобиля и принятых стандартов, о чем должны помнить большинство автомобилистов.

Модификации

КамАЗ-65117 выпускается в нескольких исполнениях:

1. модификация «У» предназначена для поставок в регионы и государства с умеренным климатом. Она хорошо функционирует при относительной влажности до 75% и температуре воздуха от -45 до +40 градусов;
2. версия «Т» предназначена для поставок в страны и районы с влажным и тропическим сухим климатом. Она рассчитана на работу при влажности воздуха до 80% и температурных условиях от -10 до +45 градусов.

Все самосвалы могут эксплуатироваться при скорости ветра до 20 м/с, запыленности до 1 г/куб.м. и высоте над уровнем море до 3000 м. Дополнительно Камский завод выпускает специальную версию КамАЗ-65117, рассчитанную на работу при температуре от -45 до +50 градусов и относительной влажности до 80%.
