ПЖД на Камазе — устройство, неисправности, коды ошибок

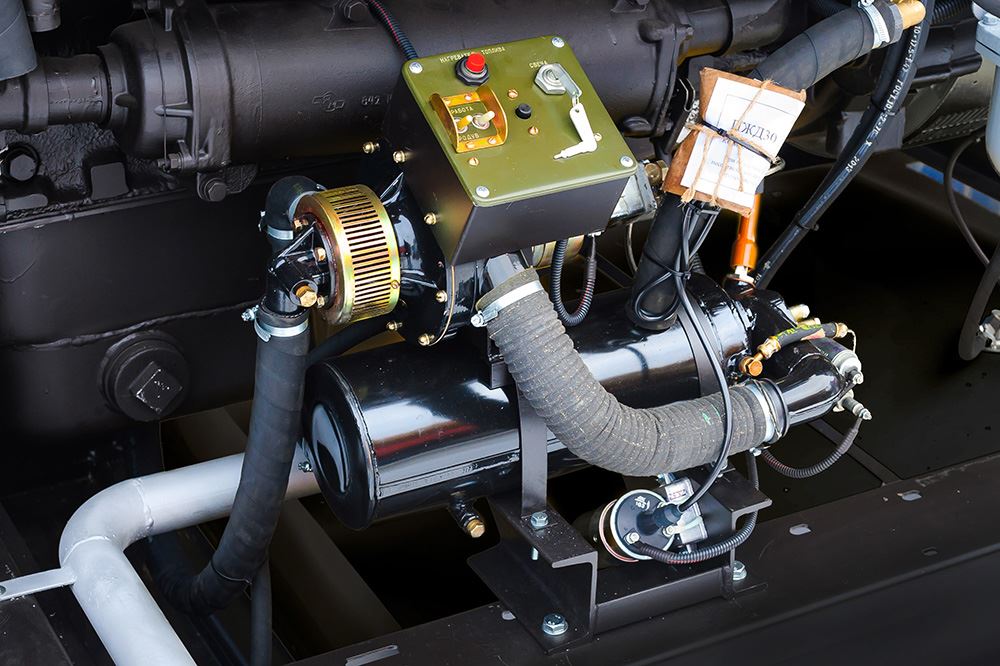

Устройство ПЖД

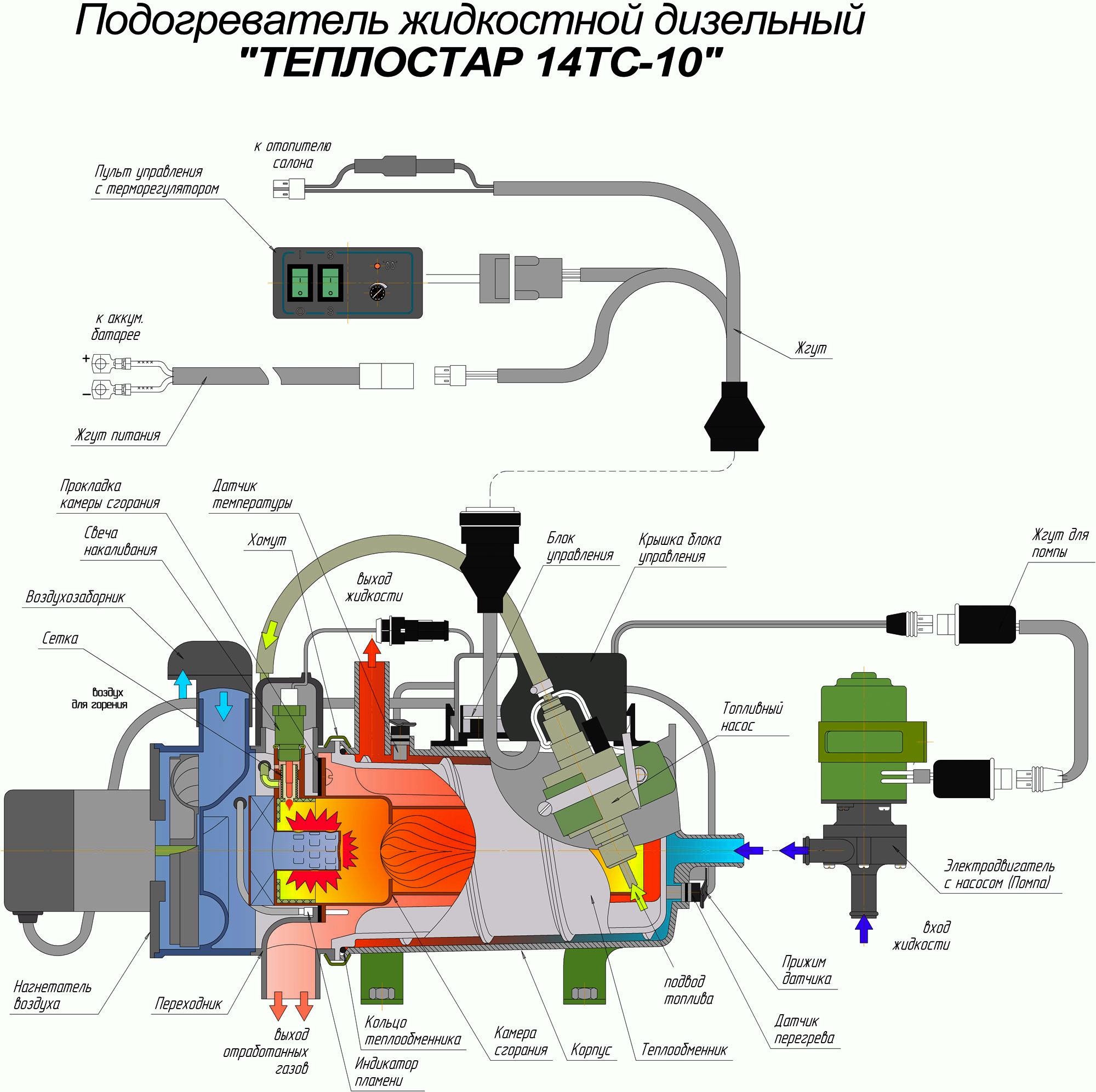

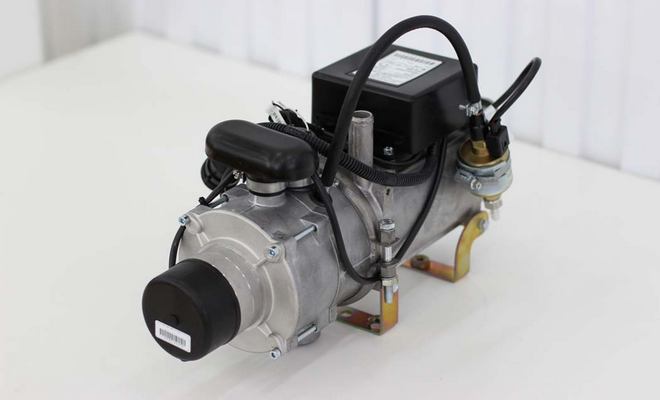

Любой жидкостный дизельный подогреватель двигателя состоит из следующих элементов (на примере ПЖД-14ТС):

• Помпа.
• Топливный насос.
• Камера сгорания в корпусе.
• Свеча.
• Теплообменник.
• Нагнетатель воздуха.
• Воздухозаборник.
• Блок управления под крышкой.
• Датчик температуры и датчик перегрева.
• Система выхлопа отработанных газов.
• Индикатор пламени.
• Входной и выходной канал для жидкости.
• Жгут проводов питания.
• Пульт управления с терморегулятором.

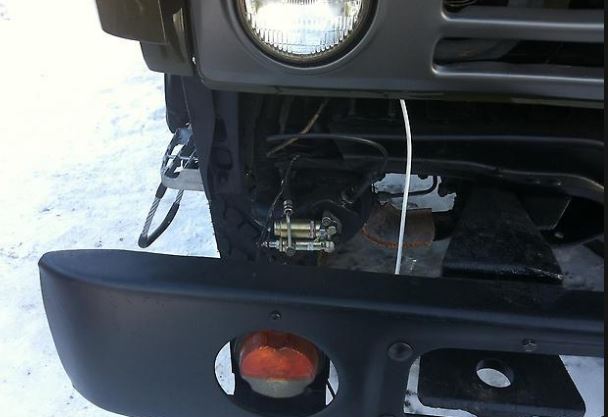

Установка и ремонт ПЖД

Важно! Монтаж ПЖД лучше проводить на специализированных станциях во избежание выхода из строя систем авто или прибора. Перед началом каждого сезона холодов необходимо проводить технический осмотр оборудования.

Устройство предпускового нагревателя ПЖД-30 запускается в определенном порядке:

1. Активация выключателя аккумулятора — запустить путем нажатия на кнопку включателя ПЖД.
2. Открытие крана на топливном баке и наполнение системы горючим в КамАЗе.
3.  Установка ручки в положение III и активация пуска обогрева с учетом уличной температуры.
4. Перевод ручки в обратное положение I до появления воспламенения горючего (характерный звук).
5. Автоматическое переключение в режим устойчивого нагрева

Включенный ПЖД имеет стабильный гул в системе. Это означает, что в теплообменнике происходит сгорание топлива и выход отработанных газов через выводную систему без образования дыма и открытого очага пламени.

При возникновении нарушений в работе ПЖД КамАЗа, следует изначально отрегулировать расход топлива редукционным клапаном. Во время изменения и поворота клапана вправо — подача топлива увеличивается, влево — уменьшается. В зависимости от заявленных требований необходимо установить рычаг в оптимальное положение. Рекомендуется отлаживать систему подачи горючего в зависимости от температурных перепадов. Это обеспечит не только более стабильную работу системы подогрева, но и значительно уменьшит затраты на заправку.

Важно! В случае мойки авто или попадания воды в воздушный вентилятор требуется удалить ее путем включения насосного агрегата в положение III на время до 3 минут.

Описание устройства и работы подогревателя

Подогреватель работает независимо от автомобильного двигателя. Питание подогревателя топливом и электроэнергией осуществляется от автотранспортного средства. Схема электрических соединений подогревателя приведена на рисунке 1.

Подогреватель является автономным нагревательным устройством, которое содержит:

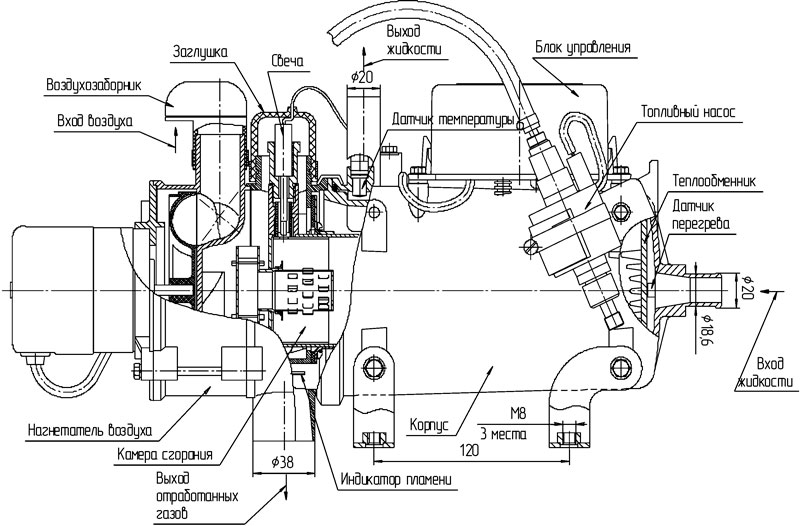

• нагреватель (основные узлы нагревателя показаны на рисунке 2);
• топливный насос для подачи топлива в камеру сгорания;
• циркуляционный насос (помпа) для принудительной прокачки рабочей жидкости системы охлаждения (тосола) через теплообменную систему нагревателя;
• блок управления, осуществляющий управление вышеперечисленными устройствами;
• пульт управления;
• жгуты проводов для соединения элементов подогревателя и с аккумуляторной батареей автомобиля.

Подогреватель своим гидравлическим контуром встраивается в систему охлаждения двигателя таким образом, чтобы его помпа обеспечивала циркуляцию охлаждающей жидкости в двигателе и нагревателе.
Принцип действия подогревателя основан на разогреве жидкости в системе охлаждения двигателя.
Для разогрева жидкости в качестве источника тепла используются продукты сгорания топливновоздушной смеси в камере сгорания. Тепло через стенки теплообменника передается охлаждающей жидкости, которая прокачивается через систему охлаждения двигателя автомобиля.

При включении подогревателя осуществляется тестирование и контроль работоспособности элементов подогревателя: индикатора пламени, датчиков температуры и перегрева, помпы, электромотора нагнетателя воздуха, свечи, топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига. Одновременно включается циркуляционный насос (помпа).
Подогреватель может работать по одной из двух программ: «экономичной» или «предпусковой».
Экономичная программа отличается меньшей потребляемой мощностью.
По заданной программе происходит предварительная продувка камеры сгорания и разогрев свечи накаливания. Затем подается топливо и воздух. В камере сгорания начинается процесс горения. Контроль горения осуществляет индикатор пламени. Всеми процессами при работе подогревателя управляет блок управления.

Блок управления осуществляет контроль температуры охлаждающей жидкости и в зависимости от ее величины устанавливает режимы работы подогревателя: «полный», «средний» или «малый».
При нагреве жидкости свыше 80 °C подогреватель переходит на режим «остывания». При этом прекращается процесс горения, продолжается работа помпы и обогрев салона автомобиля.
При охлаждении жидкости ниже 55 °С подогреватель автоматически включается в работу.
Продолжительность полного цикла работы по программе «предпусковая» составляет 3 часа, по программе «экономичная» - 8 часов и зависит от положения переключателя на пульте управления. Кроме того, имеется возможность выключить подогреватель в любой момент цикла.
При выключении подогревателя вручную или автоматически по истечении установленного времени работы прекращается подача топлива и производится продувка камеры сгорания воздухом.

Особенности автоматического управления работой подогревателя в аварийных и нештатных ситуациях:
1) если по каким-либо причинам не произошёл запуск подогревателя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение подогревателя;
2) если во время работы подогревателя горение прекратится, то подогреватель выключится;
3) при перегреве подогревателя (например, вследствие нарушения циркуляции охлаждающей жидкости, воздушных пробок и др.) происходит автоматическое его выключение;
4) при падении напряжения ниже 20 В или его повышении свыше 30 В происходит выключение подогревателя;
5) при аварийном выключении подогревателя на пульте управления начинает мигать светодиод.
Количество миганий через паузу показывает вид неисправности. Расшифровка вида неисправности приведена в разделе 8 данного руководства.

Примечание. Обогрев кабины автомобиля возможен только при открытом положении крана отопителя салона и замкнутом прерывателе массы автомобиля.

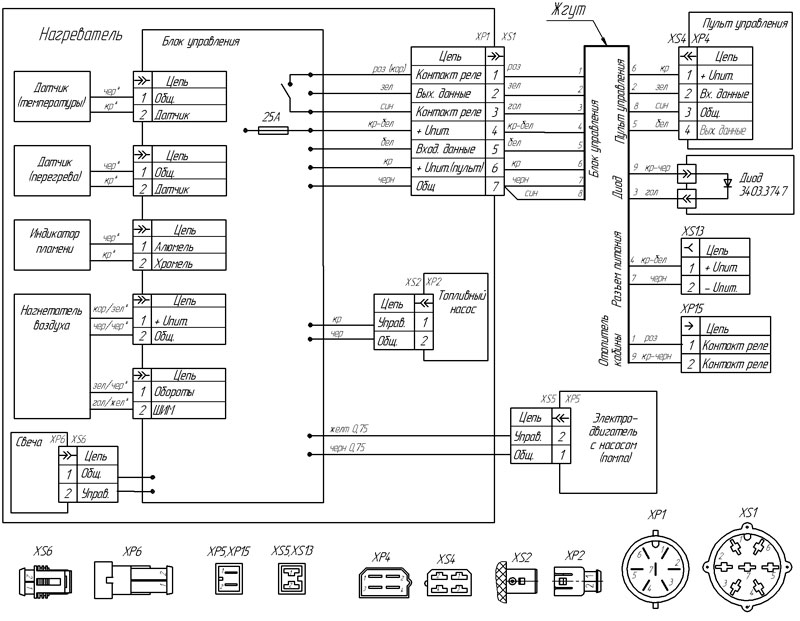

Рис. 1 – Схема электрических соединений
1 – Вид на колодки показан со стороны присоединительной части (не со стороны провода); 2* – цвет метки на проводах датчиков, индикатора пламени и нагнетателя воздуха



Назначение прибора

В любом КАМАЗе 65115 или другой модификации при температурном режиме ниже -15°С возникает проблема – топливо обретает вязкую структуру. Из-за этого форсунки мотора не способны обеспечить необходимый распыл горючего, а кривошипно-шатунный механизм с большим трудом поддается прокручиванию. Именно поэтому на КАМАЗе одним из наиболее полезных дополнительных аппаратов послужит предпусковой подогреватель.

Аппарат перед заведением двигателя прогреет его до оптимального температурного режима, обеспечивающего стабильный запуск. Что касается марки КАМАЗ, то в данном случае прибор монтируется если температура атмосферного воздуха достигает показателя ниже -15°С. Некоторые модели способны выполнять сразу несколько функций, в том числе и прогрев кабины  авто.

Коды выдаваемых ошибок и методы их устранения

К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.

При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.

При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:

Число вспышек светодиода	Признаки возникших неисправностей	Возможные причины и способы их устранения
1	Теплообменник нагрелся выше допустимых пределов	1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы. 2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса.
2	Закончилось число попыток включения устройства	Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания.
3	Периодическое затухание пламени	1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания. 2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный. 3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить.
4	Отказ свечи накаливания или поломка мотора воздухонагнетателя	1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить. 2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя.
5	Нарушения в работе индикатора пламени	Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора.
6	Неисправны температурный датчик или сигнализатор перегрева	Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять.
7	Не работает циркулярный насос	1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить. 2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять. 3) Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену.
8	Нарушена связь управляющего блока с выносным пультом	Осмотреть состояние разъемов и целостности электропроводов, соединяющих управляющий блок с пультом. Нарушения в соединениях исправить.
9	Повышенный или пониженный уровень отключающего напряжения	Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В.
10	Превышение времени на включение работы вентиляции	Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену.

Техника безопасности

1. Подогреватель разрешается применять только для целей, указанных в настоящем руководстве по эксплуатации.
2. Автомобиль, оборудованный подогревателем, должен иметь огнетушитель.
3. Подогреватель запрещается применять в местах, где могут образовываться и скапливаться легковоспламеняемые пары и газы или большое количество пыли.
4. Запрещается эксплуатировать подогреватель в закрытых непроветриваемых помещениях.
5. При заправке автомобиля топливом подогреватель должен быть выключен.
6. При появлении неисправностей в работе подогревателя необходимо обращаться в специализированные ремонтные организации, уполномоченные заводом-изготовителем.
7. При проведении электросварочных работ на автомобиле или ремонтных работ на подогревателе необходимо отключить его от аккумуляторной батареи.
8. При монтаже и демонтаже подогревателя должны соблюдаться меры безопасности, предусмотренные правилами проведения работ с электрической сетью, топливной и жидкостной системами автомобиля.
9. Запрещается подключение подогревателя к электрической цепи автомобиля при работающем двигателе и отсутствии аккумуляторной батареи.
10. Перед первым запуском или продолжительным перерывом в работе систему топливопитания подогревателя заполнить топливом.
11. Запрещается отключение эл. питания подогревателя до окончания цикла продувки.
12. Питание подогревателя электроэнергией должно осуществляется от аккумуляторной батареи независимо от массы автомобиля.
13. Запрещается подсоединять и отсоединять разъем нагревателя при включенном электропитании подогревателя.
14. После выключения подогревателя повторное включение должно быть не ранее, чем через 5-10 секунд.
15. При несоблюдении вышеперечисленных требований потребитель лишается прав на гарантийное обслуживание подогревателя.
16. В целях безопасности эксплуатации подогревателя после двух подряд неудачных запусков необходимо обратиться в сервисную службу для выявления и устранения неисправности.

Принцип работы

ПЖД подключается к системе охлаждения дизельного двигателя. Система должна быть полностью в рабочем состоянии и заполнена жидкостью в необходимом объеме. При включении ПЖД в его камеру сгорания подается топливо через помпу и топливный насос и воздух, топливо-воздушная смесь воспламеняется и начинает нагревать жидкость системы охлаждения двигателя, которая циркулирует вокруг корпуса камеры сгорания. Отработанные выхлопные газы отводятся через собственную выхлопную систему. Спустя несколько минут температур в системе охлаждения двигателя доходит до приемлемой для пуска.

Система облегчения пуска холодного двигателя КамАЗ 65115

Электрическая схема управления подогревателем приведена на одноименном рисунке.

Для регулирования температуры жидкости в системе используется датчик температуры, установленный на теплообменнике.

Для управления работой подогревателя используется электронный таймер.

На лицевой панели таймера расположены:

• органы управления таймера — кнопки «сброс», «подогрев», «таймер», «минуты», «часы», «индикация”;
• цифровое табло;
• индикаторы «подогрев» (зеленый), «таймер» (красный);
• индикатор «нагрев форсунки» — красная точка в правом нижнем углу цифрового табло.

Порядок работы таймера:

• таймер предварительно устанавливается в исходное состояние нажатием кнопки «сброс»;
• на цифровом табло таймера устанавливается с помощью кнопок «часы» и «минуты» число, равное интервалу времени (до 23 часов 59 минут), через который таймер должен включить подогреватель. Пуск таймера осуществляется нажатием кнопки «таймер», то есть момент нажатия этой кнопки является началом отсчета установленного интервала времени;
• после пуска, таймер через установленный на табло интервал времени включит на (90+30) с нагреватель форсунки (для подогрева форсунки), а затем выдаст сигнал на включение подогревателя, время действия этого сигнала составляет (64+10) мин. На этом таймер завершает свой цикл работы, прекращает отсчет времени, на цифровом табло сохраняется значение интервала времени и значение отсчитанного времени. В таймере предусмотрен режим немедленного включения подогревателя (немедленной выдачи сигнала на включение подогревателя), осуществляемый нажатием кнопки «подогрев» — при этом таймер выдает сигнал на включение подогревателя независимо от того, в каком режиме до этого находился. Выключение подогревателя в этом случае осуществляется нажатием кнопки «сброс».

Работа индикаторов:

• «подогрев» — загорается в момент начала работы подогревателя и гаснет при выключении подогревателя;
• «нагрев форсунки» — загорается на время разогрева форсунки;
• «таймер» — начинает мигать при нажатии на кнопку «таймер», (то есть в момент пуска таймера): мигание индикатора означает, что таймер ведет отсчет установленного на табло интервала времени. В момент выдачи таймером сигнала на включение подогревателя индикатор перестает мигать — горит постоянно в течение всего времени работы подогревателя. При несрабатывании одного из индикаторов таймера нажать кнопку «сброс». Определить причину отказа.

Работа цифрового табло:

• при первичном подключении таймера к бортовой сети автомобиля цифровое табло включается на время (10+5) с и гаснет;
• табло включается при нажатии на кнопку «индикация» и автоматически выключается (гаснет) через (10+5) с после отпускания этой кнопки;
• кнопка «индикация» одновременно осуществляет также перевод цифрового табло в один из режимов работы: «отсчет» и «интервал» (на лицевой панели нанесена соответствующая маркировка). Режим «отсчет» — кнопка «индикация» нажата, на табло высвечивается время, прошедшее с момента пуска таймера. Режим «интервал» — кнопка «индикация» отпущена, на табло — установленный интервал времени;
• установка интервала времени, через который таймер должен включить подогреватель, на цифровом табло производится в следующей последовательности: нажимается кнопка «сброс», с помощью кнопок «часы» и «минуты» (при нажатии на них включается табло, при опускании — выключается) устанавливается интервал времени. Нажатием кнопки «сброс» таймер возвращается в исходное состояние из любого режима.

Включение:

Открыть топливный кран питания подогревателя.

Включение подогревателя производится при помощи таймера (в заранее установленное время или немедленно).

После разогрева форсунки, в случае, если контакты датчика температуры замкнуты (то есть, если температура жидкости ниже заданного предела), включаются электродвигатели циркуляционного насоса и вентилятора и загорается контрольная лампа, встроенная в выключатель. Примерно через 20 с автоматически включается высоковольтный источник напряжения и топливный электромагнитный клапан.

Между электродами появляется искра, топливо воспламеняется, после чего при устойчивом горении по сигналу индикатора пламени отключается высоковольтный источник.

Горение будет продолжаться до тех пор, пока температура жидкости не достигнет заданного значения, после чего контакты датчика разомкнутся, и топливный электромагнитный клапан обесточивается, подача топлива и горение прекращается.

В течение 150 с оба электродвигателя будут продолжать работать, по истечении этого времени электродвигатель вентилятора отключится, дальше будет работать только электродвигатель циркуляционного насоса, контрольная лампа продолжает гореть. При снижении температуры жидкости ниже заданного предела контакты датчика замкнутся и произойдет розжиг подогревателя, как было показано выше.

В случае, если в момент включения подогревателя контакты температурного датчика разомкнуты (температура жидкости выше заданного предела), включится только электродвигатель насоса и загорится контрольная лампа. Розжиг подогревателя произойдет при снижении температуры жидкости ниже заданного предела (см. выше).

Режим работы (если розжиг не произошел или прекратилось горение):

В случае, если при включении подогревателя либо при замыкании контактов датчиков температуры в процессе регулирования температуры жидкости розжиг не произойдет (например, из-за отсутствия топлива, из-за разомкнутого состояния контактов термопредохранителя (на теплообменнике), через 10 с после включения высоковольтного источника напряжения и клапана они автоматически выключатся, при этом лампа погаснет, а через 150 с выключатся электродвигатели насоса и вентилятора (полное отключение подогревателя).

В случае срыва пламени включается на 10 с высоковольтный источник и если розжиг не произойдет, подогреватель отключается в порядке, изложенном выше.

Для повторного включения подогревателя необходимо выключить его, нажав кнопку «сброс», а затем снова включить нажатием кнопки «подогрев» таймера.

Выключение:

Для выключения подогревателя необходимо нажать на кнопку «сброс» таймера. При этом погаснет контрольная лампа и выключится топливный клапан (горение прекращается), а через 150 с выключатся электродвигатели насоса и вентилятора (полное отключение подогревателя).

Закрыть топливный кран питания подогревателя.

Аварийные режимы:

Если температура жидкости превысит 103±5°С, что возможно в случае отказа датчика температуры, разомкнутся контакты термопредохранителя. При этом отключается топливный клапан и горение прекращается.

Необходимо определить и устранить причину дефекта и только после этого и остывания термопредохранителя до температуры примерно плюс 30°С замкнуть его контакты нажатием н кнопку, расположенную на корпусе термопредохранителя, и снова включить подогреватель выключателем.

Если при включенном состоянии контрольная лампа гаснет, то это указывает на неисправность подогревателя.

При включении подогревателя предусмотрены следующие блокировки его включения:

• напряжение питания в цепи ниже 18 В: загорится контрольная лампа и включаются электродвигатели насоса и вентилятора, —по истечении 10 с лампа погаснет, а через 150 с выключатся электродвигатели (розжига не произойдет);
• цепь электродвигателя насоса разомкнута: включится электродвигатель вентилятора, контрольная лампа не загорится и через 150 с электродвигатель вентилятора выключится (розжига не произойдет);
• разомкнуты контакты термопредохранителя (в цепи питания обмотки топливного клапана): включаются электродвигатели и загорится лампа, через 20 с включится высоковольтный источник напряжения, но из-за отсутствия питания клапан не включится и розжиг не произойдет. После 10 с работы отключится высоковольтный источник. При пользовании подогревателем следует учитывать, что при принудительном выключении подогревателя или при неудавшемся розжиге контрольная лампа погаснет сразу и превратится горение, однако, выключение электродвигателей насоса и вентилятора произойдет только через 150 с, что обеспечивает охлаждение горелки и завихрителя.

В течение этого времени нельзя пытаться обесточить подогреватель (например, разъединением колодки пучка проводов подогревателя, так как это приведет к возрастанию температуры внутри подогревателя, что может вызвать, в частности, обгорание электропроводов внутри подогревателя, отказ индикатора пламени и коробление завихрителя.

Работа в режиме автоматического поддержания теплового состояния кабины

Для работы в режиме автоматического поддержания теплового состояния кабины необходимо включить выключатель массы, замок зажигания и переключатель электродвигателей отопителя кабины на низкую частоту вращения.

При пользовании подогревателем могут включаться и отключаться электродвигатели штатного отопителя кабины помимо автономного управления штатным клавишным переключателем.

Для управления включением электродвигателей отопителя используется датчик температуры, контакты которого замыкаются при температуре жидкости в системе плюс 40°С.

Указанный датчик установлен на теплообменнике подогревателя, а его контакты включены в цепь терморегулятора со встроенным реле.

Электродвигатели отопителя включаются не сразу при включении подогревателя, а только после замыкания контактов датчика температуры (плюс 40°С) и при включенном выключателе приборов и стартера.

Терморегулятор будет включать и выключать электродвигатели отопителя в зависимости от температуры воздуха в кабине. Работа самого подогревателя не зависит от состояния контактов данного датчика температуры и терморегулятора.

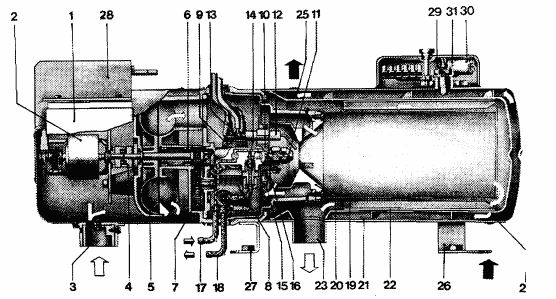

Схема работы предпускового нагревателя

Схема работы предпускового нагревателя двигателя выглядит таким образом:

Где: 1 система управления; 2 двигатель постоянного тока; 3 трубка для всасывания; 4 муфта; 5 вентилятор; 6 подшипник; 7 передачи; 8 насос топлива; 9 электромагнитный клапан; 10,11 форсунка с корпусом; 12,13 электрод для зажигания и держатель; 14 пропускной клапан; 15 индикатор подачи пламени; 16 диск; 17,18 трубки отвода и подвода топлива; 19,21,22 теплообменник и его трубки; 20 завихритель; 23 трубка ввода/вывода газов; 24, 25 трубки входа/выхода; 26.27 кронштейны; 28 блок питания; 29 предохранитель; 30, 31 датчики управления устройством.

Система дистанционного управления ПЖД-30 дает возможность управлять работой подогревателя как при рабочем положении кабины автомобиля, так и при опрокинутой кабине.

Переключатель подогревателя ПЖД-30, установленный на кронштейне в кабине, имеет четыре положения:

• положение 0 — все выключено;
• положение I — включен электродвигатель насосного агрегата, электромагнитный топливный клапан и электроискровая свеча;
• положение II — включен электродвигатель насосного агрегата и электромагнитный топливный клапан;
• положение III — включен электродвигатель насосного агрегата и электронагреватель топлива.

Основные режимы работы 14ТС-10

С помощью регулятора на выносном пульте можно выбрать один из трех возможных режимов работы прибора, регулируемых управляющим блоком:

1. Малый – обеспечивается нагрев жидкости до 80°C.
2. Средний – нагрев осуществляется выше 75°C по предпусковой или более 55°C – по экономной программе.
3. Полный – до 70°C по предпусковой или до 55°C – по экономной программе.

В случае снижения температуры до 55°C устройство автоматически переключается в режимы «Полный» при предпусковой или «Средний» при экономной программе.

Блок осуществляет предварительную и текущую диагностику 14ТС-10, а также управление заданными рабочими режимами. С помощью выносного пульта включается устройство, выбираются режимы работы и контролируются его параметры.

Коды ошибок и возможные неисправности ПЖД-14ТС

Коды ошибок завязаны на мигании светодиода. По количеству миганий можно определить ошибку:

1. Перегрев теплообменника или большая разница температур, которые дают датчики температуры и перегрева.
2. Слишком много пусков двигателя.
3. Перерывы в горении топлива в камере сгорания ПЖД.
4. Неисправна свеча зажигания или нагнетатель воздуха.
5. Неисправен индикатор пламени.
6. Неисправен один из датчиков температуры или перегрева.
7. Неисправен топливный насос.
8. Нет связи между блоком управления и пультом управления.
9. Неисправность в электропитании.
10. Время на вентиляцию превышено.

Коды ошибок дизельного предпускового подогревателя 14ТС-10 и методы их решения

ПЖД КамАЗ — это дизельный подогреватель жидкостного типа.

Схема электрическая принципиальная управления предпусковым подогревателем (ПЖД) КамАЗ 5490.

Подогреватель служит для подогрева дизельного двигателя транспортного средства перед его запуском в условиях низкой температуры. Данное устройство может использоваться на любых видах автотранспорта, имеющих жидкую систему охлаждения, таких как грузовые автомашины, автобусы, спецтехника и пр.

Схема подключения ПЖД на Камаз

1 — радиатор системы охлаждения автомобиля; 2 — терморегулятор охлаждающей жидкости; 3 — водяной насос автомобиля; 4 — теплообменник системы отопления; 5 — АКБ; 6 — вентилятор системы отопления; 7 — выключатель вентилятора; 8 — блок предохранителей; 9 — подогреватель; 10 — электродвигатель с насосом; 11 -топливопровод; 12 — электромагнитный топливный насос; 13 — топливный фильтр; 14 — таймер — регулятор; 15 -блок управления работой подогревателя; 16 — реле управления работой вентилятора системы отопления; 18 — топливный бак автомобиля; 19 — бачок топливный; 20 — кран питания подогревателя топливом.

Как запустить

Инструкция, как запустить предпусковой подогреватель:

1. Включить выключатель аккумуляторов.
2. Повернуть кран на топливном баке и заполнить систему запуска топливной жидкостью.
3. Проверить работу устройства при помощи специального насоса.
4. Установить рукоятку переключения ПЖД в положение III.
5. Нажать на кнопку питания электрической системы нагрева.
6. Если температура окружающий среды выше -40°С, то следует установить время 60 секунд, а если -50°С и ниже, то — 90 секунд.
7. Перевести рукоятку переключателя в положение I.
8. Удерживая рычаг управления, дождаться характерного гула в механизме теплового обмена. Этот звук сигнализирует о воспламенении горелки.
9. Отпустить рычаг.

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.
