Регулировка сцепления Т-40

Схема корзины сцепления и принцип ее работы

Корзина или муфта сцепления предназначена для того, чтобы разъединять мотор и КПП. Это обеспечивает прерывание подачи крутящего момента от двигателя к коробке передач, а также обеспечивает быстрое и безопасное переключение передач и позволяет плавно начать движение.

Основные составляющие корзины — две муфты: главного сцепления трактора и сцепления вала отбора мощности (ВОМ). Тип муфт — сухие (т. е. несмазываемые маслом) однодисковые. Управление — раздельное, постоянно замкнутое. Корзина установлена на маховике двигателя.

Принцип действия следующий. Конструкция корзины включает в себя три диска: ведомый, нажимной и ведущий. Нажимные пружины обеспечивают постоянное поджимание ведомого диска ведущему и к маховику мотора. Когда водитель нажимает на педаль сцепления в кабине, перемещается отводка с подшипником, рычаг и ВОМ отключается.

Корзина сцепления разъединяет мотор и коробку передач

Регулирование тягой

1. Снять крышку корпуса сцепления. Далее выбить стержневое крепление и извлечь вилочную ось тяги. Вилка должна быть снята с рычага.
2. Накручиванием вилки подогнать длину тяги так, чтобы при контакте вилки с рычагом щель между шарикоподшипником и рычажными кончиками составляла не менее 4 миллиметров.
3. После установки укрепить шплинтовкой вилочную ось и закрыть дверцу люка в корзине сцепления.

Если не получилось произвести корректировку сцепления трактора посредством изменения тяговой длины, то ниже предлагаем ознакомиться с другим способом. Промежуток между шарикоподшипниками и рычажными кончиками в системе сцепления можно уменьшить, задействовав регулирующие болты.

Сцепление трактора Т-40 и его компоненты

Муфта сцепления трактора Т-40 предназначена для разъединения цепи, по которой мощность от дизеля передается к коробке передач трактора, а также для кратковременного разъединения цепи от дизеля к трансмиссии при работающем дизеле с целью обеспечения безударного переключения передач и плавного трогания трактора с места. Муфта сцепления трактора Т40 (рис. 23) — сдвоенная, включает в себя муфту главного сцепления и муфту сцепления вала отбора мощности, каждая из которых однодисковая, сухая, постоянно замкнутая, с раздельным управлением.

Муфта сцепления Т-40 позволяет передавать вращение и крутящий момент от дизеля двумя разными потоками для передвижения трактора и агрегатируемой машины и для привода ее рабочих органов.

Это позволяет переключать передачи или останавливать трактор без выключения вала отбора мощности.

Рис. 23. Муфта сцепления трактора Т-40

1 — педаль муфты сцепления ВОМ; 2, 33 — пружины педалей; 3 — тяга педали муфты сцепления ВОМ; 4 — валик вилки выключения муфты сцепления ВОМ; 5 — стакан нажимной пружины; 6 — нажимная пружина; 7 — палец; 8 — ведущий диск муфты сцепления ВОМ; 9 — нажимной диск муфты главного сцепления; 10 — вал муфты сцепления ВОМ; 11 — вал муфты главного сцепления; 12 — роликоподшипник; 13 — манжета; 14 — коленчатый вал; 15 — упорный подшипник отводки выключения муфты сцепления ВОМ; 16 — нажимной диск муфты сцепления ВОМ; 17 — ведомый диск муфты сцепления ВОМ; 18 — ведомый диск муфты главного сцепления; 19 — маховик; 20 — регулировочный болт; 21 — отжимной рычаг муфты главного сцепления; 22, 25 — гайки; 23 — отжимной рычаг муфты сцепления ВОМ; 24 — упорный подшипник отводки выключения муфты главного сцепления; 26 — нажимной болт; 27 — валик вилки выключения муфты главного сцепления; 2S — рычаг; 29 — шарикоподшипник; 30 — педаль муфты главного сцепления; 31 — тяга педали муфты главного сцепления; 32 — рычаг переключения ВОМ; 34 — тяга механизма блокировки; 35 — рычаг; 36 — промежуточный валик механизма блокировки; 37 — валик механизма блокировки муф¬ты сцепления с коробкой передач

Муфта сцепления трактора Т40 смонтирована на маховике дизеля и состоит из ведомых дисков 17 и 18, нажимных дисков 9, 16 и ведущего диска 8.

С помощью нажимных пружин 6 ведомые диски постоянно поджимаются к ведущему диску и маховику. При нажатии на педаль муфты главного сцепления перемещается отводка с подшипником 24. Последний, нажимая на рычаги 21, выключает муфту главного сцепления. При нажатии на педаль муфты сцепления ВОМ трактора Т-40 перемещается втулка с подшипником 15, который, нажимая на рычаги 23, выключает муфту сцепления ВОМ.

Для обеспечения нормальной работы муфты сцепления Т40 в процессе эксплуатации трактора выполняют следующие рекомендации:

— не выключают муфту сцепления без надобности и не держат ее долго выключенной при работающем дизеле; — не держат ногу на педали муфты при движении трактора; — выключают муфту быстро, нажимая на педаль до отказа; — включают муфту плавно, но без задержки педали в промежуточном положении; — своевременно регулируют свободный ход педалей.

Регулировка муфты сцепления трактора Т-40

Вследствие постепенного изнашивания накладок ведомого диска сцепления трактора Т-40 концы рычагов приближаются к подшипнику, выбирая зазор.

При отсутствии зазора лапки рычагов будут касаться обоймы подшипника, что вызовет повышенный износ деталей в месте касания.

Дальнейшее приближение рычагов к обойме может привести к пробуксовке муфты сцепления и повышенному изнашиванию накладок. Для восстановления ее нормальной работоспособности устанавливают зазор 4 мм между отжимными рычагами и упорными подшипниками отводок. Муфты регулируют при уменьшении свободного хода педали до 25 мм двумя способами — тягой и болтами.

При регулировке сцепления трактора Т40 тягой выполняют следующие операции:

— открывают верхний люк корпуса муфты, расшплинтовывают ось вилки тяги и вынимают ее, снимают вилку с рычага; — свинчивая вилку, устанавливают такую длину тяги, чтобы при соединении вилки с рычагом зазор между выжимным подшипником отводки и концами рычагов был равен 4 мм; — устанавливают ось вилки и зашплинтовывают ее. Устанавливают крышку люка. Когда изменением длины тяги невозможно отрегулировать муфту главного сцепления Т-40, необходимо ее регулировать регулировочными болтами: — открывают верхний люк корпуса муфты и расшплинтовывают гайки 22 (рис. 24) регулировочных болтов; — поскольку ранее регулировали муфту только изменением длины тяги, то вначале необходимо восстановить ее длину до первоначальной (это нужно для последующих регулировок изменением длины тяги); — затем, отвертывая гайки 22 регулировочных болтов, перемещают конец каждого рычага муфты вперед (к дизелю) примерно на 7—8 мм, соединяют рычаг муфты с вилкой тяги; — ось вилки зашлинтовывают; — окончательно регулируют по щупу зазор между концами отжимных рычагов и выжимным упорным подшипником отводки, зазор должен быть равным 4 мм. Разница зазоров между рычагами не должна превышать 0,4 мм. Последовательность регулировки муфты сцепления ВОМ такая же.

Рис. 24. Схема системы управления муфтами главного сцепления и сцепления ВОМ трактора Т-40

Поз. 1, 3, 21, 22, 23, 26, 30, 31 — отводка выключения муфты сцепления ВОМ; 39 — отводка выключения муфты главного сцепления Во время разборки привода муфты главного сцепления и муфты сцепления ВОМ трактора Т-40 необходимо правильно устанавливать пружины сервоустройства, снижающие усилия на педалях.

Пружину устанавливают в одно из отверстий кронштейна так, чтобы педаль удерживалась в крайнем верхнем положении, а при нажатии на нее снижала усилие на педали.

Как правильно выполнить регулировку узла?

Главная цель регулировки – поддерживать зазор между концами отжимных рычагов и упорными подшипниками на отводке выключения главного сцепления в пределах 4 мм. Усиленный износ муфты наступает в результате повреждения, истирания контактирующих деталей, когда требуемый зазор уменьшается. Вы сможете обнаружить неисправность по характерным признакам:

• появились пробуксовки;
• свободный ход у педали стал меньше.

В правильно отрегулированной системе свободный ход педали лежит в диапазоне не менее 35 мм и не более 50 мм, рабочий составляет 70-90 мм. При неотрегулированной муфте свободный ход может сократиться вплоть до 25 мм. Решить проблему можно двумя способами – путем настройки тяги либо регулировки болтами.

Для выполнения регулировок потребуется разбирать привод. Проблем с этим обычно не возникает. Но они могут появиться на стадии сборки. Правильно устанавливайте пружины сервоустройства, не забывайте помещать их в специальные углубления кронштейна. Они выполняют важную функцию – удерживают педаль в крайнем верхнем положении и облегчают усилия во время нажатия.

Каким образом отрегулировать муфту тягой?

Чтобы откалибровать тягу, выполните следующее:

1. Откройте крышку сверху корзины.
2. Высвободите ось, сняв шплинт, достаньте ее, предварительно отсоединив тяговую вилку.
3. Вывинчивайте вилку, добейтесь зазора в 4 мм, изменяя длину тяги.
4. Установите на место шплинт с осью, закройте крышку.

Как выполнить регулировку с помощью болтов?

Регулировку болтами выполняйте в следующем порядке:

1. Откройте верхнюю крышку муфты сцепления.
2. Ослабьте гайки болтов регулировки.
3. Если выполняли регулировку тягой, как описано выше, верните ее в положение с исходной длиной тяги.
4. Поворачивая гайки, переместите рычажные концы в сторону двигателя не более чем на 7-8 мм.
5. Совместив вилку тяги с рычагом муфты сцепления, законтрите осевую часть шплинтом.
6. Используя щуп, откорректируйте зазор. Оптимальная величина равна 4 мм.
7. Проверьте одинаковость зазоров между рычагами. Он не должен превышать 0,4 мм.

Как Отрегулировать Сцепление На Тракторе Т 40

Тракторы МТЗ-80, 82, МТЗ-1221, 320, ЮМЗ, Т-40, Т-25, Т-150К. Запчасти, наладка, обслуживание и ремонт.

Регулировка сцепления для трактора Т-40

Тракторная муфта Т-40 предназначена для отключения цепи от того, почему мощность от дизеля передается на коробку трактора, а также для кратковременного отключения цепи от дизеля до коробки при работающем двигателе, чтобы обеспечить плавную передачу переключение и плавное натяжение трактора.

Сцепление трактора T40 (рис. 23) является двусторонним, с главной муфтой и валом отбора мощности, каждый из которых однодисковый, сухой, постоянно закрытый, с отдельным управлением.

Муфта T-40 позволяет передавать крутящий момент и крутящий момент от дизельного двигателя в двух разных потоках для перемещения трактора и агрегатной машины, а также для управления его рабочими органами.

Это позволяет переключать передачи, как это называется, для остановки трактора без выключения вала отбора мощности.

Рис. 23. Тракторная муфта Т-40

1 — педаль сцепления ВОМ; 3,5, 33 — педальные пружины; 3 — вал отбора мощности педали сцепления; 4 — вилка вала отбора мощности выключателя отбора мощности; 5 — стакан пружины под давлением; 6 — нажимная пружина; 7 — курение; 8 — вал отбора мощности привода привода; 9 — нажимной диск сцепления главного сцепления; 10 — вал отбора мощности ВОМ; 11 — вал сцепления головки сцепления; 12 — роликовый подшипник; 13 — манжета; 14 — коленчатый вал; 15 — муфта вала отбора мощности ВОМ; 16 — нажимная пластина муфты ВОМ; 17 — приводная муфта отбора мощности; 18 — диск сцепления, диск сцепления; 19 — маховик; 20 — регулировочный болт; 21 — рычаг сцепления сцепления главного сцепления; 22, 25 — орехи; 23 — рычаг выпуска сцепления карданного вала; 24 — выключатель сцепления подшипника сцепления; 26 — напор; 27. главный ролик заглушки головки сцепления; 2S — рычаг; 29 — шариковый подшипник; 30 — педаль сцепления основного сцепления; 31 — головка сцепления, педаль сцепления; 32 — рычаг переключения ВОМ; 34 — тяга механизма блокировки; 35 — рычаг; 36 — промежуточный роликовый механизм блокировки; 37 — коробка сцепления механизма сцепления роликового механизма

Сцепление трактора Т40 установлено на маховике дизельного двигателя и состоит из приводных дисков 17 и 18, нажимных дисков 9, 16 и приводного диска 8.

С помощью нажимных пружин 6 ведомые диски постоянно прижимаются к приводному диску и маховику.

Регулировка тяги трактора Т 40

Я знаю, что некоторые люди знают это, но так как их часто спрашивают, они взлетели с первого дня весны в соответствии с возможностями каждого.

Регулировка муфты Т-40АМ

Причина отделения ножки регулировочного болта сцепление трактора Т—40.

При нажатии на педаль сцепления на тракторе Т-40 гильза перемещается вместе с подшипником 15, который, нажимая на рычаги 23, расцепляет муфту ВОМ.

Чтобы убедиться, что муфта Т40 работает правильно, во время работы трактора соблюдайте следующие рекомендации:

— не отсоединяйте сцепление без усилий и не держите его в течение длительного времени при работающем двигателе;

— Не держите ногу на педали сцепления во время движения трактора;

— быстро отключить сцепление, нажав педаль тормоза;

— плавно включите сцепление, но не удерживая педаль в промежуточном положении;

— своевременно отрегулируйте свободный ход педали.

Регулировка сцепления для трактора Т-40

Из-за постепенного износа накладки дискового тормоза сцепления T-40 концы рычагов приближаются к подшипнику, выбирая зазор.

Если зазора нет, лапы рычага соприкасаются с обоймой подшипника, что приводит к повышенному износу деталей в месте контакта.

Дальнейшее совмещение рычагов с гнездом может привести к проскальзыванию сцепления и увеличению износа накладок.

Для восстановления нормальной работы между рычагами сжатия и упорными шарикоподшипниками установлен зазор 4 мм.

Муфты регулируются двумя способами, чтобы уменьшить отклонение педалей до 25 мм — с помощью тяги и болтов.

При регулировке тяги тяги трактора Т40 выполняют следующие операции:

— откройте верхний люк корпуса сцепления, открутите ось тяги и снимите ее, снимите заглушку с рычага;

— поворачивая вилку, установите длину стержня таким образом, чтобы при соединении вилки с рычагом зазор между выходным подшипником крана и концами рычагов составлял 4 мм;

— установите ось вилки и вставьте ее. Установите крышку люка.

Если невозможно отрегулировать муфту главной муфты Т-40 путем изменения длины штока, ее необходимо отрегулировать с помощью регулировочных болтов:

— откройте верхний люк корпуса сцепления и открутите гайки 22 (рис. 24) регулировочных болтов;

— Поскольку ранее муфта была отрегулирована только путем изменения длины стержня, сначала необходимо восстановить его длину до первоначальной (это необходимо для дальнейших регулировок путем изменения длины стержня);

— затем, открутив гайки 22 регулировочных болтов, сдвиньте конец каждого рычага сцепления вперед (к дизельному двигателю) примерно на 7-8 мм, подсоедините рычаг сцепления к втягивающейся заглушке;

— ось вилки закреплена;

— Наконец отрегулируйте зазор между концами рычагов сжатия и упором метчика на щупе, зазор должен составлять 4 мм.

Зазор между рычагами не должен превышать 0,4 мм. Последовательность регулировки муфты отбора мощности такая же.

Рис. 24. Схема системы управления главным сцеплением и муфтой отбора мощности трактора Т-40

Позиция 1, 3, 21, 22, 23, 26, 30, 31 — выключатель разъединителя ВОМ; 39 — расцепление муфты сцепления

При разборке привода сцепления главного сцепления и сцепления ВОМ трактора Т-40 должен быть правильным Установите приводы, чтобы уменьшить усилие на педали.

Пружина установлена ​​в одном из отверстий в кронштейне так, чтобы педаль удерживалась в самом верхнем положении, а при нажатии она уменьшает усилие на педали.

Пошаговая инструкция

Регулировка сцепления на тракторе Т 40 — выставление зазора между зажимными шарикоподшипниками отводки и кончиками отжимных рычагов. Для ее осуществления необходимо проанализировать параметр в виде люфта сцепления. Если произошло его уменьшение до 25 миллиметров, то доведение до нужной цифры производится при помощи выравнивания длины тяги, либо же за счет болтов. Рассмотрим оба метода.

Как отрегулировать сцепление трактора Т-40: устройство и способы регулировки

Задача сцепления в современной сельскохозяйственной техники — обеспечить возможность быстро размыкать и смыкать контакт на участке цепи между двигателем и КПП, а также управляемым оборудованием. Для эффективной регулировки сцепления воспользуйтесь подробной инструкцией, детальным описанием устройства и принципов его работы.

Для модели Т-40 схема устройства, приведенная далее, подробно показывает расположение всех компонентов, благодаря чему Вы самостоятельно сможете разобраться в обслуживании механизма. Информация также актуальна для модели Т-40А, имеющей 238 1601130 диск сцепления ЯМЗ ведомый и другое сходное оборудование.

Итогом работы станет мягкое переключение передач, при котором техника плавно трогается с места и не производит рывков во время движения, а также бесперебойная передача вращения от мотора к вспомогательным механизмам.

Двойные муфты сцепления

Муфта сцепления трактора Т-40. Двойные муфты на тракторах представляют собой конструктивное объединение главной муфты, передающей крутящий момент ведущим колесам, и муфты вала отбора мощности (ВОМ).

Такое устройство дает возможность получить так называемый независимый привод ВОМ, который позволяет останавливать и пускать трактор без остановки ВОМ и наоборот.

Наиболее отчетливо эта особенность выражена в конструкции муфты сцепления трактора Т-40 (рис.).

Муфта сцепления трактора Т-40:

1 — упор; 2 — стакан пружины; 3 — нажимная пружина; 4 — маховик; 5 — ведомый диск главной муфты сцепления; 6 — роликовый подшипник; 7 — вал главной муфты сцепления; 8 и 24 — шариковые подшипники; 9— ведомый диск муфты независимого привода ВОМ; 10 — нажимной диск главной муфты сцепления; 11 — отжимной болт; 12 — ведущий палец; 13 — нажимной диск муфты независимого привода ВОМ; 14 — ведущий опорный диск муфты независимого привода ВОМ; 15 — болт; 16 — сухарь рычага; 17—прорезная гайка; 18 — палец рычага; 19 — отжимной рычаг главной муфты сцепления; 20 и 38 — отжимные шариковые подшипники; 21 — вилка выключения главной муфты; 22 — вилка выключения муфты независимого привода ВОМ; 23 — валик вилки; 25 — трубчатый вал муфты сцепления независимого привода ВОМ; 26 — рычаг блокировки; 27 — крышка; 28 — стакан подшипника; 29 — ведущая коническая шестерня; 30 — полый вал синхронного привода ВОМ; 31 — задний ВОМ; 32 и 34 — шестерни синхронного и независимого привода заднего и бокового ВОМ; 33 — зубчатая муфта; 35 — кронштейн отводок выключения; 36 — отводка, выключающая главную муфту сцепления; 37 — отводка, выключающая муфту независимого привода ВОМ; 39 — корпус муфты сцепления; 40 — нажимной болт; 41 — отжимной рычаг муфты независимого привода ВОМ; 42 — палец рычага

Диски муфты расположены в расточке маховика 4, закрытой опорным диском 14. Внутренняя сторона опорного диска, как и у маховика, служит рабочей поверхностью трения.

Нажимные диски 10 и 13 соединены ведущими пальцами 12 с маховиком и отжимаются друг от друга двенадцатью пружинами 3, установленными в стаканах 2. Благодаря этому диск 10 прижимает ведомый диск 5 главной муфты к маховику, а диск 13 прижимает ведомый диск 9 муфты независимого привода ВОМ к опорному диску.

Ведомый диск 5 установлен на шлицах вала 7. Впереди вал опирается на шариковый подшипник 8, установленный в расточке торца коленчатого вала. Задний конец вала 7 вставлен в шлицевую ступицу шестерни 29, передающей вращение на коробку передач.

Ведомый диск 9 надет на шлицы трубчатого вала 25, опирающегося через роликовый подшипник 6 на главный вал. На заднем конце вала 25, пропущенном сквозь подшипник 24, нарезаны зубья шестерни, которая зацепляется с шестерней 34 независимого привода ВОМ.

Сквозь совпадающие отверстия ведущих и опорного дисков пропущены три отжимных болта 11, которые соединяются с отжимными двуплечими рычагами 19 главной муфты сцепления. В промежутках между рычагами 19 по окружности муфты размещены три одноплечих рычага 41. Эти рычаги шарнирно (посредством пальцев 42) присоединены к проушинам, отлитым за одно целое с опорным диском. На рычагах установлены фигурные гнутые пружины, благодаря которым нажимные болты 40, ввинченные в рычаги, оказываются постоянно прижатыми к торцам упоров 1, которые ввинчены в нажимной диск 13.

Механизм управления имеет две отводки и две педали, расположенные рядом. Когда нажимают на правую педаль, вилка 21 передвигает отводку 36 по хвостовику кронштейна 35, привинченного к перегородке корпуса. Отводка посредством подшипника 20 нажимает на три рычага 19 и через отжимные болты 11 оттягивает назад диск 10. Благодаря этому освобождается ведомый диск 5 главной муфты.

Внутри кронштейна вставлена еще одна отводка. 37, выполненная в виде длинной втулки и соединенная с вилкой 22. Когда нажимают на левую педаль, эта отводка своим подшипником 38 давит на три отжимных рычага 41. Поворачиваясь на пальцах 42, рычаги нажимными болтами 40 давят на упоры 1 и отводят диск 13 вперед, вследствие чего освобождается ведомый диск 9 муфты независимого привода ВОМ.

Отжимные подшипники 20 и 38 смазывают только при изготовлении, а роликовый 6 и шариковый 8 — только при сборке трактора. Поверхности скольжения отводок смазывают солидолом через масленку с левой стороны корпуса муфты. При смазке надо делать шприцем по 5—8 нагнетаний.

Нормальному зазору между отжимными рычагами и отводками обеих муфт, равному 4 мм, соответствует свободный ход педалей 35—40 мм. Зазор регулируют изменением длины соединительных тяг, когда запас регулировки тягами исчерпан — вращением прорезных гаек 17 и нажимных болтов 40.

Муфта сцепления самоходного шасси Т-16М. Эта муфта также представляет собой объединение двух муфт, которые управляются не двумя, а одной педалью. Это позволяет останавливать шасси без остановки ВОМ. Выключить же ВОМ без остановки шасси здесь невозможно.

Муфта сцепления самоходного шасси Т-16М:

1 — маховик; 2 — отжимной рычаг; 3 — отжимной подшипник; 4 — регулировочный болт; 5 — трубчатый вал; 6 — рычаг; 7 —вилка; 8 — отводка; 9 — кронштейн отводки; 10 — регулировочные прокладки; 11 — стакан; 12, 13, 21 и 23 — подшипники; 14 — вал; 15 — шайба; 16 — шпилька; 17 и 20 — пружины; 18 — кожух; 19 — стакан пружины; 22 — шлицевая ступица; 24 — ведомый диск главной муфты; 25—промежуточный диск; 26 — ведомый диск муфты ВОМ; 27— нажимной диск; 28 — ограничительный штифт; 29 — упорный болт; 30 — направляющий кулачок

Ведущая часть муфты сцепления состоит из штампованного кожуха 18 (рис.), привинченного к маховику, промежуточного 25 и нажимного 27 дисков. Оба диска имеют по три выреза, в которых находятся направляющие кулачки 30, прикрепленные к маховику. В диск 25 запрессованы три ограничительные штифта 28, выступающие концы которых свободно проходят через отверстия в нажимном диске. Против штифтов расположены болты 29.

Диски 24 и 26 ведомой части муфты установлены соответственно на главном валу 14 и на трубчатом валу 5. Оба диска стальные, с фрикционными накладками.

Главный вал выполнен как одно целое с конической шестерней, от которой передается движение на коробку передач. Он опирается на шариковый подшипник 23, находящийся в торце коленчатого вала, и шариковый подшипник 12, установленный в расточке стакана 11. Этот стакан центрирован посадочным пояском в расточке перегородки корпуса трансмиссии. Его фланец и фланец кронштейна 9 притянуты к перегородке корпуса болтами. Стальные прокладки 10 под фланцем стакана служат для регулировки зацепления конических шестерен.

Трубчатый вал 5 вращается в двух шариковых подшипниках. Подшипник 13, установленный в расточке стакана 11, удерживается на валу двумя стопорными кольцами, а подшипник 21 опирается на посадочный поясок главного вала. На заднем утолщенном конце трубчатого вала имеются шлицы, по которым может перемещаться ведомый диск 26. Передний конец трубчатого вала выполнен в виде цилиндрической шестерни, которая находится в зацеплении с шестерней, установленной на валу отбора мощности.

Все диски муфты сжаты усилием девяти пружин 20, находящихся в стаканах 19 кожуха. Ведомый диск 26 дополнительно зажат между нажимным и промежуточным дисками усилием пружин 17, установленных на шпильках 16 и упирающихся одним концом в нажимной диск, а другим — в шайбы 15, закрепленные на шпильках.

Механизм управления муфтой сцепления подобен рассмотренным ранее. Когда нажимают на педаль, движение через тягу, рычаг 6 и вилку 7 передается отводке 8. Она перемещается назад (на рисунке влево) и, нажимая на три рычага 2, отводит нажимной диск 27. Поскольку диски 25, 26 и 27 сжаты пружинами 17, то они сначала перемещаются все вместе. При этом освобождается только ведомый диск 24 и останавливается главный вал 14, а ведомый диск 26, зажатый между ведущими дисками, продолжает вращаться вместе с трубчатым валом и передает движение ВОМ.

Совместное перемещение дисков 25, 26 и 27 продолжается лишь до тех пор, пока диск 26 своими ограничительными штифтами 28 не дойдет до трех упорных болтов 29, ввинченных в кожух. Если продолжать нажимать на педаль, то назад будет отходить лишь один диск 27, преодолевая при этом сопротивление не только пружин 20, но и пружин 17. Таким образом освободится ведомый диск 26 и прекратится передача вращения к ВОМ.

Подшипник 23, а также поверхность трения отводки 8 смазывают только при сборке. К подшипникам 12, 13 и 21 смазка проникает из корпуса силовой передачи.

Регулировка муфты сцепления. Зазор между отжимными рычагами и подшипником 3 устанавливают в пределах 2,5— 2,8 мм. В процессе эксплуатации его регулируют, изменяя длину соединительной тяги. Когда запас регулировки тягой исчерпан, величину зазора изменяют вращением болтов 4 отжимных рычагов так, чтобы разница зазора для отдельных рычагов не превышала 0,1 мм. Зазор между ограничительными штифтами 28 и болтами 29 должен быть 2,0— 2,3 мм. Для этого болты завинчивают до упора и, отвернув их на два оборота, стопорят контргайками.

Рекомендации по эксплуатации

Необходимо следовать следующим рекомендациям:

1. Не стоит лишний раз выжимать сцепление.
2. Нельзя держать ногу на сцеплении постоянно во время движения, это приводит к повышенному износу дисков.
3. Выжимать и отпускать педали нужно быстро, плавно и до полного упора. Важно не задерживать педаль в промежуточном положении.
4. Важно своевременно регулировать свободный ход педалей.

При соблюдении этих несложных правил механизм будет работать правильно и без поломок долгое время.

Корзина сцепления — достаточно простой и надежный в работе механизм, однако требует периодического обслуживания. Оно сводится к смазке трущихся деталей, проверке резьбовых соединений и их подтяжке, если в этом есть необходимость. Для смазки используется солидол и штоковый шприц, которым смазка вводится через пресс-масленку, находящейся с той же стороны, что и корзина. Так смазка попадет на трущиеся поверхности кронштейна и отводки, а также в подшипник отводки главной муфты. Сами муфты не смазывают, так как они сделаны по сухому типу. Процедуру проводят через каждые 240 моточасов работы трактора.

Со временем уменьшается ход педали и его требуется периодически регулировать. Свободный ход должен равняться 35—50 мм, а рабочий — 85—90 мм.

Регулировка сцепления

По мере эксплуатации накладки ведомых дисков подвергаются трению и изнашиваются. В результате уменьшается зазор между концами отжимных рычагов (лапок) и упорным подшипником. Своевременная регулировка лапок сцепления Т 40 восстанавливает зазор и уменьшает трение.

Нормальный зазор должен быть 4 мм. При уменьшении этого показателя концы рычагов начнут соприкасаться с подшипником, сцепление начнет пробуксовывать, что в свою очередь приведет к увеличению трения и обе детали быстрее износятся.

Вопрос, как отрегулировать сцепление на тракторе Т 40, встает после того, как ход педалей уменьшается до 2,5 см. Вымерять перед регулировкой миллиметры и ждать точного значения не нужно: при уменьшении хода педали выжимать сцепление становится труднее, оно «тугое». Регулировку можно выполнить двумя методами: с помощью тяги или болтов. Перед тем как приступать к работе, стоит посмотреть пару видео роликов, чтобы снять возможные вопросы.

Схема сцепления Т-40

Регулировка тягой

Порядок действий:

1. Сначала открываем верхний люк корпуса корзины сцепления. Под ним находится ось вилки тяги, зафиксированная шплинтом.
2. Ось расшплинтовываем, вилку снимаем с рычага.
3. Свинчивая и навинчивая вилку, подбираем правильную длину тяги, одновременно замеряя зазор между концами рычагов и выжимным подшипником. Он должен быть равен 4 мм.
4. Выставив правильную длину тяги, ставим на место ось вилки и зашплинтовываем.
5. Устанавливаем крышку люка.

Регулировка путем изменения длины тяги достаточно проста, доступна начинающему механику и не занимает много времени. Однако в ряде случаев этот способ не подходит. В таком случае используется настройка при помощи регулировочных болтов.

Как смазать выжимной подшипник, не снимая коробки

Исходя из вышеизложенного материала, мы узнали, что выжимной подшипник одет на первичный вал коробки передач. Это значит, что при замене придётся снимать и её. И тут сразу возникнет вопрос: «Можно ли смазать выжимной, не демонтируя коробки?»

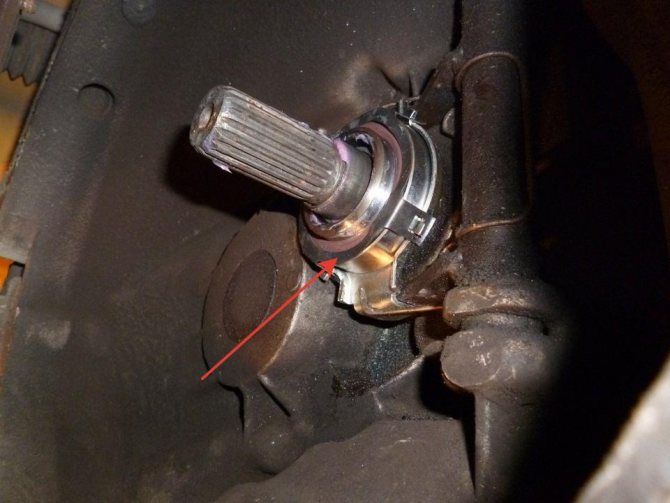

Выжимной подшипник в коробке передач

К сожалению, сделать это, когда он установлен на автомобиле невозможно. Мало того, вы к нему даже не подлезете, поскольку будет мешать, так называемый, чехол или колокол сцепления. Поэтому, чтобы смазать выжимной, нужно сначала снять коробку и не придумывать велосипед. Тогда опять возникает вопрос. Зачем его вообще смазывать, если для этого приходится разбирать половину трансмиссии? Проще сразу уже купить новый, поставить и не морочить себе голову. Так в основном большинство водителей и делают, более того, так настоятельно рекомендуется делать! Но, если вам это нужно принципиально либо по каким-либо другим причинам, то можете снять старый выжимной и смазать его.

Немного про трактор Т-40

Трактор Т-40 («сороковка») – колесный трактор, выпускавшийся на Липецком трактором заводе с 1961-го по 1995-ый год. Производство данной модели в настоящий момент прекращено.

За время выпуска было собрано свыше 1,196 миллионов подобных тракторов.  Т-40, известный также как «сороковка» принадлежит к 0.9 классу колесных тягачей. В период с 1961 по 1995-ый годы производился на тракторном заводе в Липецке.

За этот промежуток было выпущено более миллиона экземпляров.

Основными видами деятельности являются сельскохозяйственные, транспортировочные и ремонтно-строительные работы с агрегированием вспомогательных механизмов и конструкций.

При необходимости можно присоединить косилку, снегоуборочное средство, упаковщик стогов, оборудование для пропашки участка и компактный погрузчик.

Разносторонность применения и широкий выбор дополнительных функций позволяет охватить значительный объем работы. Пользуется популярностью в фермерском деле.

Наличие реверсивной механической трансмиссии позволяет охватить полный спектр скоростей при движении назад или вперед. Поддерживает агрегирование с комплектующими запчастями и устройствами как от легкой техники (к примеру, Т-25), так и тяжелой (МТЗ-80). Это делает его более универсальным и популярным не только на территории СНГ, но и за её пределами.

За время существования модели было выпущено значительное количество версий и модификаций, основными отличиями которых были используемые силовые агрегаты.

Среди наиболее популярных:

• Модификация с полным приводом Т-40А.
• Заниженная её версия Т-40АН с незначительным расстоянием между дном и дорожным покрытием – для выполнения заданий на наклонных плоскостях;
• Промышленная версия Т-50А, оснащенная погрузчиком;
• Оснащенная задним приводом Т-40М.
• С полным приводом Т-40АМ.

Ремонт трактора Т-40: Основные технические параметры

• Используется два типа двигателей: Д-37 и Д-144. Мощность мотора в зависимости от выбора достигает от 35 до 50 лошадиных сил.
• Максимальная скорость 26 км/час, а минимальная 2,2 км/час. При использовании специальной замедленной передачи скорость снижается в два раза до 1.1 км/час.
• Размеры: длина — 366 см, ширина – 162 см, высота 210 см.
• Просвет между дорогой и дном составляет 50 см.
• Масса 2.5 тонны.
• Средний расход горючего 120 г/минуту. Правильный и своевременный уход за двигателем значительно продлевает срок службы.

Ремонт трактора Т-40: Набор советов по правильной эксплуатации:

1. Новому или недавно отремонтированному мотору нельзя работать под большой нагрузкой до тех пор пока он не пройдет предварительную обкатку.
2. Не рекомендуется работать при пониженном давлении масла.
3. Не перегружать двигатель длительной работой.
4. Обязательно наличие у вентилятора кожуха.
5. Применять только подходящее горючее и масло.
6. Нельзя допускать длительный холостой режим.
7. Не работать, если температура масла ниже 55 градусов.
8. Использовать устройство только при наличии исправного воздухоочистителя.
9. Не перегревать выше 100 градусов.

Ремонт трактора Т-40: Положительные и отрицательные качества Т-40

Основные недостатки:

• Проблемная работа при низких температурах.
• Слабая охладительная система.
• Отсутствие кондиционирования.

Ключевые достоинства:

• — Простота и надежность.
• Высокая проходимость и маневренность.
• Хорошая степень совместимости с навесным оборудованием.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)
