Рекомендации по эксплуатации и обслуживанию бензопилы Дружба

Какой карбюратор стоит на бензопиле Дружба-4

На всех бензопилах Дружба-4 старого образца стоят карбюраторы КМП-100.

КМП-100 примечателен тем, что это был единственный в стране карбюратор для бензопил. Его ставили и на бензопилу Урал. А кроме бензопил Дружба и Урал никаких других в стране не выпускалось и не завозилось. Поэтому карбюратор КМП-100 у нас хорошо знаком. Он прост, надежен, сконструирован с большим запасом прочности.

На моделях бензопил Дружба-4 выпуска после 1993 г можно встретить карбюраторы КМП-100А и КМП-100АП. Сегодня такие карбюраторы можно найти в продаже как в «безымянном» варианте, так и под брендом Rezer. Варианты А и АП существенно отличаются как между собой, так и от КМП-100 и 100У.

Мы рассматриваем старый классический карбюратор КМП-100, работавший на миллионах бензопил Дружба-4, многие их которых эксплуатируются до сих пор.

Красным квадратом на фото выделено место расположения карбюратора у бензопилы Дружба-4

Так выглядит новый карбюратор КМП-100

Устройство

КМП-100 можно считать карбюратором нового поколения, несмотря на возраст. На нем впервые в стране была применена эластичная мембрана вместо поплавка. До того на бензопилах применялись поплавковые карбюраторы, как на всех двухтактных двигателях (мопеды, мотоциклы и т.д.). В поплавковом карбюраторе при наполнении накопительной камеры карбюратора всплывает поплавок, и его игольчатая ось перекрывает подачу топлива.

Поплавковый карбюратор не может работать в перевернутом состоянии, что является большим недостатком для бензопил. Но мембранный карбюратор может работать в любом положении, даже когда бензопила перевернута.

Карбюратор КМП-100 выполнен по классической схеме.

Основные детали:

• Корпус с каналами для поступления топлива и воздуха, накопительной топливной камерой и камерой смешения топливно-воздушной смеси (труба Вентури).
• Крышка корпуса.
• Дроссельная (газовая) заслонка.
• Жиклер с калиброванным отверстием.
• Эластичная мембрана.
• Коромысло с клапаном, перекрывающим подачу топлива из бензобака при наполнении камеры карбюратора.
• Два регулировочных винта.
• Прокладки.

Всего в карбюраторе бензопилы Дружба-4 25 деталей, включая несъемные каналы и камеры в корпусе.

Для лучшего понимания предлагаем ознакомиться с выдержкой из инструкции по ремонту

Принцип работы

Карбюратор КМП-100 обеспечивает работу ДВС в трех режимах:

• Холодный запуск.
• Малые и средние обороты.
• Максимальные обороты (газ на всю).

До запуска двигателя подача топлива в двигатель перекрыта мембраной, связанной с клапаном.

Перед запуском топливо подкачивают вручную кнопкой подкачки (подсос или праймер).

• Как регулировать карбюратор на бензопиле Урал 2 Электрон

При запуске и работе двигателя ход поршня создает разрежение в диффузоре карбюратора. Из-за разницы давления мембрана изгибается, давит на клапан и открывает подачу топлива.

Топливо смешивается с воздухом и за счет вакуума, образовавшегося при ходе поршня, засасывается в камеру сгорания.

Регулировочные винты определяют количество подаваемого топлива и качество топливно-воздушной смеси. Топливную смесь, в которой много бензина и недостаточно воздуха, называют обогащенной.

Чрезмерно обогащенная смесь может не выгорать полностью из-за недостатка кислорода. Это приводит к перерасходу топлива или к заливу свечи зажигания.

В обедненной смеси мало бензина. Двигатель не может работать на полную мощность, смесь сухая, поршневая система перегревается и быстрее изнашивается.

Обороты двигателя регулируются положением дроссельной заслонки в карбюраторе. Когда она открыта полностью, топливно-воздушная смесь поступает без ограничений (газ на всю).

Курок газа, который регулирует открытие заслонки

Когда она закрыта, топливо поступает по минимуму и двигатель работает на холостых оборотах.

Из какого материала сделан карбюратор бензопилы Дружба-4

При сборке карбюратора КМП-100 используют детали из разных металлов.

• Корпус карбюратора КМП-100 отлит из сплава алюминия и цинка.
• Винты регулировки и крепления выполнены из стали.
• Жиклер с калиброванным отверстием сделан из латуни.
• Мембрана сделана из эластичного бензостойкого пластика.
• Дроссельная заслонка выполнена из сплава на основе стали, с добавками для устойчивости к окислению и коррозии.
• Прокладки вырезаны из паронита.

Корпус более современных карбюраторов КПМ 100У мог быть отлит из алюминиевого сплава с добавлением магния для облегчения веса.

Основные неисправности и ремонт бензопилы Дружба 4

Дружба 4 хоть и неприхотливая, надежная техника, но все-таки время идет, бензопилы вырабатывают свой ресурс и рано или поздно начинают требовать ремонта. Чаще всего на Дружбе возникают проблемы с работой карбюратора и системой зажигания. В рамках статьи подробно описаны этапы устранения неисправностей своими руками, а также другие менее популярные. но часто встречающиеся.

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».
Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная — текущая регулировка в процессе работы.

Много бензина — закручивают

• Двигатель прогревают в течении 5-10 мин.
• Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
• Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина — откручивают

• Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

1. Двигатель не должен глохнуть.
2. Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

1. Откручиваем винт крепления.

2. Снимаем топливный шланг

3. Откручиваем верхнюю крышку заслонки.

4. Снимаем карбюратор.

5. Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.

6. Половиним корпус и оцениваем состояние мембраны, она должна быть целой — это главное, трещины, задиры, порывы не допускаются.

7. Оцениваем работоспособность механизма отвечающего за работу клапана.

8. Продуваем все отверстия, очищаем от мусора если он есть.

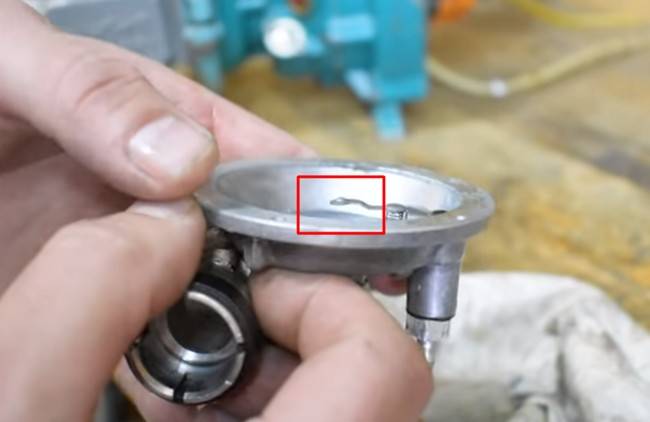

9. Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.

10. Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.

11. Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.

12. На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
13. Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.

14. Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

Проблема также в том, что на бензопилах Дружба-4 поздних лет выпуска, могут стоять различные карбюраторы, абсолютно отличающиеся от КМП-100 по конструкции. Например, с одним регулировочным винтом или вообще без возможностей регулировки.

Инструкция по ремонту карбюратора Дружба-4

Самые частые причины выхода из строя карбюратора КМП-100:

1. Загрязнение топливных и воздушных каналов, отверстий жиклера.
2. Потеря герметичности.
3. Выход из строя мембраны – разрыв, потеря эластичности и т.п.

В первом случае карбюратор разбирают. Детали раскладывают на чистой ткани, запоминая, какая откуда. Корпус и детали промывают в бензине. Каналы и отверстия жиклеров продувают и промывают.

Герметичность восстанавливают, разобрав карбюратор, меняя прокладки или используя бензостойкий герметик.

При выходе из строя мембраны её меняют на новую.

Перед ремонтом и регулировкой карбюратора нужно убедиться, что в него исправно поступает топливо из бензобака.

У бензопилы Дружба-4 бак вынесен на ручки, имеет кран с фильтром, которые могут забиться. Нужно снять топливный шланг со штуцера карбюратора и убедиться, что бензин течет в полной мере.

Такой карбюратор ремонту уже не подлежит. лучше заменить на новый

Почему переливает

При лишнем количестве топлива в камере сгорания может быть залита свеча зажигания, исчезнет искра и двигатель не заведется.

Если двигатель все же завелся, двигатель не может развить обороты, потому что не хватает кислорода для сгорания топлива.

Если перелив небольшой и двигатель работает, то будет лишний расход топлива.

Часто перелив случается из-за слишком сильно выкрученных винтов регулировки, особенно второго. Проблему решают регулировкой карбюратора бензопилы Дружба-4.

Вторая причина – выход из строя мембраны и клапана, связанного с ней. Сломанные мембрана и клапан не регулируют поток топлива, и оно поступает с излишком.

Разовый перелив при пуске холодного двигателя может быть вызван чрезмерной подкачкой топлива обогатительной кнопкой (кнопкой подсоса или праймера).

Доработка карбюратора бензопилы Дружба-4

Карбюратор КМП-100 выпускался на протяжении почти полувека. Выпущены миллионы экземпляров. Все слабые (сырые) места этой модели были выявлены и устранены ещё в начале 60-ых годов прошлого века. Этот карбюратор требует доработки только в случае, если двигатель бензопилы Дружба-4 используют не по прямому назначению. Например, в качестве лодочного мотора.

Какой карбюратор можно поставить на Дружбу вместо родного

КМП-100 – карбюратор хорошей, но уже устаревшей конструкции. Сегодня есть большой выбор разных карбюраторов со всего мира. На бензопилы Дружба-4 ставят карбюраторы от других бензопил, мопедов, мотоциклов. Главное, чтобы карбюратор был рассчитан на двигатель примерно такого же объема камеры сгорания и подходил по креплениям. Если новый карбюратор не совсем подходит по креплениям, используют адаптеры – переходники.

Бензопила Дружба-4 с карбюратором КМП-100 – агрегат, которым во времена СССР повалены и распилены миллионы кубометров древесины. Качество этих бензопил выпуска 60-80-ых годов было настолько высоким, что множество их до сих пор в рабочем состоянии.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс. руб. до 15 тыс. руб., а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс. руб. до 7 тыс. руб.

Модельный ряд бензопилы Дружба

Достоинства бензопилы Дружба, кроме указанных выше, состоят в том, что она ровно и точно осуществляет распил, высокопроизводительна и все детали находятся в прочном корпусе. К ее недостаткам следует отнести значительный вес – более 12 кг при габаритах 86,546х50 см и тросовый стартер.

Основное отличие модификаций бензопилы Дружба в мощности двигателя:

• Дружба 2 имеет мощность на 2 киловатта, ручной запуск и в отличие от 1-ой модели элемент для торможения цепи.
• Дружба 4, получившая в 1958 г. «золото» на Всемирной выставке техники в Брюсселе, имеет почти на один киловатт большую мощность, перепиливая без усилий, при оборотах вала более пяти тысяч, полуметровое бревно за одну минуту.
• Дружба 4М-электрон, имея бесконтактную электронную систему зажигания, с большей отдачей использует ресурс двигателя, при его практически той же мощности – 3 кВт. Износостойкость цилиндру добавляет его хромовое покрытие, а общую вибрацию уменьшают резиновые прокладки. В модификации 4А установлен масляный насос для принудительной смазки цепи.

Как и любое другое техническое устройство бензопила Дружба 4 требует постоянной регулировки карбюратора, внимания, регулярного ухода и профилактического обслуживания. Не менее чем один раз в год необходимо производить «тонкую» настройку карбюратора Дружба 4, в том числе требуется и его регулировка.

Узнаем как настроить карбюратор на бензопиле: рекомендации

Карбюратор бензопилы — это одна из главных составляющих данного инструмента. Он отвечает за подачу топлива. Эффективность и мощность работы оборудования зависит от того, насколько правильно функционирует данный узел. Своевременная регулировка позволяет обеспечить еще и экономичность.

Перед тем как настроить карбюратор на бензопиле, вы должны узнать, что регулировка этой части устройства осуществляется довольно редко. Как правило, заводской настройки оказывается достаточно для нормальной работы. Однако если требуется более точная регулировка, то можно воспользоваться специальными винтами. Перед началом подобных работ необходимо разобраться с тонкостями и нюансами процесса.

Когда требуется регулировка карбюратора

Если произошло так, что регулировочные винты оказались ослаблены, то следует произвести регулировку карбюратора. На необходимость осуществления данных манипуляций могут указывать еще и другие признаки, среди них:

• поломка защитного колпака;
• значительный износ поршня;
• перебои в работе мотора;
• сильная вибрация;
• отсутствие ответа от двигателя при попытке завести инструмент;
• повышение расхода топлива;
• сильный выхлоп.

Дополнительные признаки

Если произошел поршневой износ, то необходимо будет осуществить еще и ремонт мотора, а вот регулировка карбюратора выступит временной мерой, при этом агрегат станет работать более стабильно. Если описываемый узел оказался засорен, что привело к перебоям в работе мотора, то необходимо будет осуществить еще и промывку.

Тогда как при возникновении ситуации, когда двигатель глохнет или не заводится, можно сделать вывод, что рабочая смесь оказалась обеднена. На неполное сгорание топливной смеси указывает еще и обильный выхлоп. К такому выводу можно прийти, если инструмент стал расходовать топливо в чрезмерно большом количестве.

Предварительные манипуляции

Для того чтобы добраться до карбюратора, на крышке инструмента откручиваются болты. Корпус надо открыть а поролон, а также части воздушного фильтра необходимо вынуть. Только теперь можно приступать к регулировке. Перед тем как настроить карбюратор на бензопиле, вы должны узнать, что в качестве основной задачи данных работ выступает изменение количества и качества топливовоздушной смеси, которая нагнетается в камеру сгорания мотора.

Во время работы вы должны руководствоваться определенными правилами, среди них:

• цепь необходимо направить в сторону;
• оборудование следует уложить на ровную поверхность;
• режущие части нужно удалить на безопасное расстояние.

Первое требование обусловлено необходимостью исключения получения травмы. Если вы задались вопросом о том, как настроить карбюратор на бензопиле, то должны знать о том, что осуществлять данные работы необходимо, используя три винта. Первый из них управляет жиклёром и обозначается буквой «Н». Он необходим для корректировки максимальных оборотов.

Второй винт можно найти по букве «L». Этот узел необходим для управления жиклёра холостого хода на низких оборотах вала. Довольно часто начинающие мастера задаются вопросом о том, как настроить карбюратор на бензопиле «Партнер». В ней третий винт обозначается буквой «T». Он нужен для корректировки режима холостого хода. Процесс регулировки подразделяется на этапы:

• базовый;
• окончательный.

Первый ведется при выключенном моторе, тогда как второй – на прогретом двигателе.

Базовый этап регулировки

Для начала необходимо задействовать винты оборотов. Их заворачивают до упора по часовой стрелке. Затем отворачивают обратно на полтора оборота.

Окончательный этап

Перед тем как настроить карбюратор на бензопиле «Хускварна», необходимо найти третий винт, который обозначается буквой «T». Затем двигатель прогревается в течение 10 минут на средних оборотах. Третий винт необходимо повернуть против часовой стрелки, дождавшись того, чтобы мотор начал работать устойчиво. Цепь должна быть неподвижной.

Если мотор глохнет на холостом ходу, то винт следует повернуть по часовой стрелке. Когда цель двигается, то винт выкручивается обратно. Если перед вами встал вопрос о том, как настроить карбюратор на бензопиле, на следующем этапе вы должны проверить, насколько правильно работает мотор на максимальных оборотах при ускорении. Следует полагать, что двигатель функционирует правильно при ускорении, если при нажатии на акселератор возрастают обороты до максимального значения в пределах от 2800 до 15000. Винт с обозначением «L» необходимо отвернуть влево на восьмую часть оборота.

Корректировка максимального количества оборотов

Перед тем как настроить карбюратор на бензопиле «Партнер 350», вы должны отыскать винт «H». Он необходим для регулировки максимального числа оборотов. Вращать его следует по часовой стрелке, тогда как если необходимо уменьшить число, то движение винта должно быть направлено в противоположную сторону.

Следует установить максимальную частоту в пределах от 11500 до 15000 оборотов за минуту. Если это значение будет превышено, то мотор будет работать на износ, что непременно приведет к нарушению при зажигании. При вращении винта под буквой «H» нужно учитывать, как происходит зажигание. Если возникли сбои, то вращение следует прекратить, провернув винт против часовой стрелки.

Проверка на холостом ходу

Вы должны знать, как настроить карбюратор на китайской бензопиле. В этом случае осуществляется еще и повторная проверка на холостом ходу. Как только регулировка в режиме ускорения была завершена, необходимо вывести инструмент на холостой ход. Если вы все сделали правильно, то цепь будет оставаться неподвижной, а мотор в короткие сроки наберет обороты, когда вы нажимаете на акселератор.

Следует прислушаться еще и к работе двигателя. Звук должен быть похож на четырехтактный агрегат. Если вы думаете над тем, как правильно настроить карбюратор на бензопиле, то должны позаботиться о том, чтобы вышеупомянутые условия были соблюдены. Если это не так, то регулировку необходимо повторить, при этом базовый этап опускается. Не следует браться за работу, если вы не имеете достаточного опыта, ведь в этом случае может произойти разрегулировка узла. Когда самостоятельная настройка невозможна, то стабильной работы можно достичь, обратившись к профессионалам.

Нюансы регулировки карбюратора бензопилы марки «Штиль MS 250»

У вас может возникнуть вопрос о том, как настроить карбюратор на бензопиле «Штиль». Для начала следует определиться, когда возникает такая необходимость. Описываемые работы могут потребоваться, если электроды свечи зажигания поменяли цвет. Когда он оказался черным, это указывает на переобогащение, тогда как при кирпично-сером цвете можно быть спокойным, так как это является нормой. Когда мастер замечает белый налет, то он может быть уверен в том, что смесь обеднена.

Основную роль в регулировке играет верхний винт, он в описываемый модели располагается ближе к глушителю. Если следовать заводским параметрам, которые вы можете отыскать на крышке инструмента, то данный винт необходимо выкрутить на один оборот, а после осуществлять корректировку. При выкручивании смесь будет обогащаться, тогда как если винт вкрутить, то смесь будет обеднена, при этом в воздушно-топливную смесь попадет меньшее количество бензина.

Регулировка карбюратора бензопилы дружба

Внутренняя часть корпуса карбюратора бензопилы Дружба исполнена стандартно – в виде воздушного сопла Вентури, сквозь которое и проходит воздух, подаваемый двигателем бензопилы, а бензин попадает внутрь диффузора через соответствующие отверстия и жиклеры. Дроссельная заслонка регулирует расход бензина, работа топливного насоса зависит от оборотов двигателя пилы, воздушный фильтр препятствует попаданию в карбюратор пыли и грязи.

Основные причины сбоев в работе карбюратора:

• Недостаточная подача бензина.
• Излишняя подача бензина.
• Нарушение пропорций при смешивании кислорода, содержащегося в «прогоняемом» сквозь сопло Вентури воздуха, и бензина.

Соответствующие топливный и воздушный винты, отвечающий за поступление бензина и кислорода сначала заворачиваются «до упора», а потом на два-три оборота назад. При прогретом и работающем двигателе поворотами данных винтов вперед-назад производится регулировка на слух или с помощью тахометра оптимальное их положение для устойчивой работы карбюратора, в том числе и бензопилы Дружба 4 на максимальных оборотах двигателя. При этом на холостом ходу цепь не должна свободно менять свое положение на шине, а сам мотор должен работать спокойно и ровно без каких-либо «рыков», «чиханий» и других подобных звуков. Кроме того, надо проверить правильность и надежность соединение карбюратора с цилиндром.

Регулировка зажигания бензопилы дружба

При правильно отрегулированном зажигании, бензопила Дружба будет работать на самом минимуме необходимого ее двигателю количестве бензина. Зажигание происходит в результате синхронной работы магнето, свечи зажигания и соответствующего провода, при правильном и надежном креплении катушки зажигания. Чтобы проверить силу искры свечу надо положить на корпус цилиндра и запустить стартер. Если искра слабая, то такая свеча подлежит замене. А если постоянная проверка свечей не входит в Ваши планы, то рекомендуется заменить контактное зажигание пилы Дружба на электронное.

Важно! Сбои в работе мотора бензопилы Дружба, как правило, вызвано сбоями в работе системы зажигания, а само контактное зажигание крайне чувствительно. Если на бензомоторной пиле стоит бесконтактное электронное зажигание, то чаще всего неисправности от сгоревшего тиристора в магнето. Рекомендация – заменить его на импортный.

Ремонт бензопилы Дружба

Все поломки бензопил Дружба можно разделить на несколько основных групп неисправностей:

• Что-то не то с системой смазки.
• Вышел из строя какой-либо узел 1-но цилиндрового, двухтактного, карбюраторного двигателя, а то и не один.
• Не работает система зажигания, не давая искру или давая ее с силой недостаточной для воспламенения топливной смеси.
• Выход из строя иных частей бензопилы (пильный аппарат, рама с рукоятками или бензобак).

Если Вы не специалист-электротехник или умудренный опытом многочисленных успешных ремонтов человек, то самостоятельный ремонт необходимо осуществлять в соответствии с инструкцией.

К примеру, постоянные сбои в работе двигателя, спорадическая невозможность его завести и так далее, могут быть вызваны следующими причинами:

• Недостаточность бензина в бензобаке. Необходимо долить топливо до соответствующей отметки.
• Свеча зажигания залита бензином, что мешает образованию искры достаточной мощности. Эта свеча подлежит просушке и прокаливанию на газовой плите или иной горелке. Также это свидетельствует о том, что карбюратор разрегулирован и имеет место переизбыток бензина. Для устранения этого необходимо закрыть соответствующий выход и отработать некоторое время стартером.
• Слабый контакт между свечой и соответствующим проводом из-за возникшего зазора больше чем половина сантиметра. Свеча очищается от нагара (электроды чистятся мелкозернистой шкуркой) и продувается со всех сторон.
• Забился грязью воздушный фильтр. Подлежит чистке или замене.
• Топливный фильтр забился всяким мусором. С помощью проволочного крюка необходимо отсоединить фильтр от шланга, прочистить его и тщательно высушив установить обратно.

Важно! В целях обеспечения работы бензиномоторной пилы Дружба без перебоев, не менее чем 2-3 раза в год необходимо заменять все фильтры, а чистить их по мере надобности, но не реже один раз в месяц.

• Забился грязью глушитель. Его искрогаситель засоряется, в основном, из-за некачественного или не той марки масла или в случае высокого его содержание в топливной смеси. Подлежит чистке и сушке, в том числе и трубка топливопровода.
• Залипание мембраны карбюратора. Полная регулировка с разборкой-сборкой или замена карбюратора.
• Из-за низких оборотов применять можно любые 2Т масла. Но необходимо соблюдать пропорцию 15:1.
• Если бензомоторная пила перестает работать при наклоне от себя, то необходимо менять сальники коленвала, а возможно и всю центральную поршневую группу.
• Заводской брак. Необходима сдача в указанный в инструкции пункт приема, если гарантийный срок не истек.

Также в соответствующей мастерской нужно производить ремонт, если «водит» шину. Правильно заточенная и посаженная цепь важнее силы движка. Как профилактическое мероприятие рекомендуется опускать цепь в емкость, наполненную жидкой смазкой, находящейся в теплом состоянии.

Дружба 4 хоть и неприхотливая, надежная техника, но все-таки время идет, бензопилы вырабатывают свой ресурс и рано или поздно начинают требовать ремонта. Чаще всего на Дружбе возникают проблемы с работой карбюратора и системой зажигания. В рамках статьи подробно описаны этапы устранения неисправностей своими руками, а также другие менее популярные. но часто встречающиеся.

Правильная регулировка карбюратора

Внутри корпус карбюратора бензопилы Дружба представляет из себя воздушное сопло, которое обдувается двигателем бензопилы, а само топливо попадает через соответствующие отверстия и жиклеры. Расход масляно-бензиновой смеси регулируется заслонкой дросселя, от оборотов мотора бензопилы зависит режим работы топливного насоса. Чтобы грязь и мелкие частицы пыли не попадали в карбюратор, на нем установлен воздушный фильтр, отлично защищающий двигатель от загрязнений внешней среды.

Нормальной считается топливная смесь, если весовое соотношение бензина к воздуху равно 1:15. На такой смеси мотор работает на мощности на 5 процентов ниже максимально возможной, а топливный расход при этом на 4-5 процентов выше минимального.

Двигатель бензопилы Дружба выходит на максимальную мощность тогда, когда работает только на обогащенной смеси, с весомым соотношением в диапазоне 1:12-1:13. Если необходимо добиться максимально экономичного режима работы двигателя, то масса воздуха на 1 кг бензина должна быть увеличена до 16-17 кг, такая смесь называется обедненной.

Для тех, кто не знает о чем идет речь, рекомендуем почитать интересный обзор на бензопилу Дружба 4.

Если количество воздуха в смеси увеличивать еще, смесь наша обедняется еще сильнее и в конце концов пила глохнет. Напротив, если повышать количество бензина, при соотношениях 1:6-1:12 смесь будет обогащенная, двигатель работать будет с напрягом, происходит большая потеря мощи, режим такой работы крайне неэкономичен. Обогащенной топливной смесью пользуются, когда требуется обкатка нового двигателя или после ремонта.

Регулировку карбюратора бензопилы Дружба следует делать не на холодном движке, перед началом настройки нужно чтобы мотор немного поработал, можно в холостую.

Алгоритм настройки карбюратора

1. Винт, регулирующий качество топливной смеси закручивают до конца, а затем выкручивают на полоборота.
2. Винтом холостого хода (далее — винтом ХХ) находят момент наименьшего, но устойчивого вращения коленвала, потом винт, регулирующий качество смеси (она в этот момент обедненная) выкручивают до появления перебоев в работе мотора.
3. Плавно заворачивают винт ХХ (смесь в этот момент обогащенная) до устойчивой работы ДВС. Снова закручивают винт, регулирующий качество смеси, понижая частоту вращения коленвала и фиксируют новое положение винта ХХ, отвечающего за холостой ход.

Вышеописанные операции необходимо повторять столько, сколько необходимо для получения минимальной, но стабильной частоты вращения коленвала бензопилы Дружба 4.

Если при быстром открытии дросселя мотор глохнет, необходимо немного ввернуть винт качества смеси, тем самым обогащая смесь. А если мотор бензопилы Дружбы глохнет при быстром открытии дросселя – необходимо этот винт вывернуть на четверть оборота, то есть обеднить топливную смесь.

При правильной и своевременной настройке карбюратора бензопила Дружба 4 будет работать на максимально возможной мощности, при этом расход бензина будет минимальным.

Ремонт системы зажигания

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговый алгоритм ремонта зажигания бензоинструмента Дружба 4

1. Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
2. Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
3. С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.
4. В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
5. Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
6. В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

Почему не набирает обороты Дружба 4

Запуск мотопилы  Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

• Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
• Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
• Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
• Разгерметизация топливной системы, картера двигателя;
• Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

В других случаях неисправности советуем не заниматься самостоятельным ремонтом и довериться профессионалам сервисного центра.

Как завести бензопилу без стартера

Многих в интернете интересует вопрос, как можно запустить бензопилу без стартера. Не будем давать надежду нашим читателям, завести бензопилу, любую, речь касается не только Дружбы 4, нельзя.

Завод-изготовитель не предусматривает возможность запустить двигатель внутреннего сгорания каким-либо альтернативным способом, кроме как через стартер. Если его демонтировать и вместо него заставить свечу дать искру, приложив внешнее вращательное воздействие, запустив мотор на холостых оборотах, долго такой двигатель не проработает, бензопила останется без системы охлаждения.

В штатном стартере мотопилы Дружба 4 имеется охлаждающая улитка, крыльчатка которой направляет поток холодного воздуха к цилиндру.

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

• замене топливной смеси с уменьшением количества масла;
• чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
• проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя. Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.
