Ремонт трактора Т-25: руководство, КПП, двигателя, коробки передач, инструкция, советы

Ремонт двигателя

В данной модели трактора установлен двигатель с цилиндром (2 шт.) и воздушной системой охлаждения.

Возможные проблемы в работе двигателя и инструкция по их устранению:

1. Попадание в топливную систему воздуха, из-за которого не запускается мотор. В этом случае необходимо промыть и продуть топливный провод, заполнить топливную систему горючим, чтобы удалить воздух. Промыть фильтр.
2. Плохой распыл дизельного топлива форсунками. Нужно провести их осмотр и устранить причину неисправности.

Если двигатель работает со сбоями или не развивает полную мощность, то причина неполадок может быть в следующем:

1. В систему подачи топлива попал воздух, было залито топливо с водой. Необходимо удалить воздух, заполнить топливную систему хорошим отстоявшимся горючим.
2. Зависает игла распылителя форсунки. Нужно промыть распылитель и прочистить его сверлом или иглой диаметром 0,25-0,28 мм.
3. Утечка топлива. Следует выполнить регулировку давления впрыска топлива форсункой, подтянуть гайки или сделать замену трубки высокого давления.
4. Засорен воздухоочиститель. Нужно промыть данную деталь и заправить ее чистым маслом (без примесей).

Если двигатель дымит, необходимо:

1. Промыть распределитель и прочистить отверстия.
2. Уменьшить нагрузку.
3. Помыть воздухоочиститель и заправить его.
4. Отрегулировать зазоры в клапанах.
5. Проверить уровень масла, при необходимости слить лишнее до верхней отметки.
6. Сменить и промыть кольца.

Гидросистема трактора Т-25

Гидравлика на трактор позволяет контролировать работу гидравлических систем используемого для работы навесного оборудования. В конструкцию гидросистемы трактора Т-25 входит насос, бак для заливки масла, один или несколько высокопрочных силовых цилиндров, маслопровод и гидрораспределитель.

Давление в предусмотренной системе образуется за счет работы шестеренчатого масляного насоса. Под действием давления масло поступает во внутреннюю полость распределителя. В зависимости от расположения золотника, масло проходит в нижнюю или верхнюю часть гидравлического цилиндра, передвигая, при этом, поршень в нужную для работы сторону.

Ремонт КПП и сцепления

Ремонт сцепления трактора Т-25:

1. Отсоединить тягу от рычага, вынув палец.
2. Освободить педаль муфты сцепления от воздействия пружины, завернув упорный болт в кронштейн и опустив болты для свободного передвижения кронштейна.
3. Установить свободный ход педали по подушке 0,4-0,45 см.
4. Установить кронштейн в верхнее положение, затянуть болты крепления.
5. Отвернуть упорный болт, вернуть педаль в исходное положение.
6. Повернуть рычаг против часовой стрелки до упора.
7. Отрегулировать длину тяги тормоза и соединить ее с рычагом. После этих действий можно зашплинтовать палец и надежно затянуть контргайки.

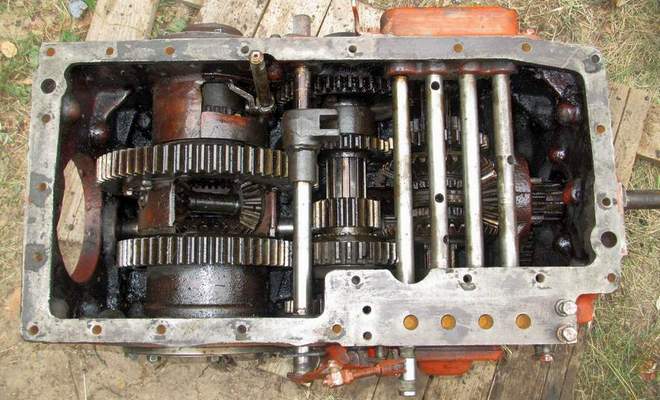

Ремонт коробки передач данной модели трактора:

1. Необходимо заменить конические шестерни в приводе гидрораспределителя.
2. Отрегулировать механизм блокировки переключения диапазонов и реверса.

Регулировка блокировочного механизма выполняется следующим образом:

1. Тягу отсоединяют от рычага блокировочного валика.
2. Полностью выжимают педаль муфты сцепления.
3. Устанавливают блокировочный валик так, чтобы ось симметрии рычага валика совпала с указателем на крышке отсека.
4. Соединяют тягу с рычагом и проверяют регулировку включением диапазонов заднего хода.
5. Зашплинтовывают палец и затягивают контргайки.

Ремонт ТНВД

Максимальное число оборотов дизельного мотора на холостом ходу можно отрегулировать при помощи изменения уровня жесткости пружины путем изменения количества ее рабочих витков.

Ремонт топливного насоса высокого давления:

1. Установить ТНВД на стенд и подключить топливный провод.
2. Выполнить регулировку пусковой подачи топлива на 50-100%.
3. Выкрутить винт, установить рычаг управления в крайнее положение для максимальных оборотов.
4. Завернуть винт корректора до упора.
5. Установить необходимую топливную подачу при номинальных оборотах кулачкового вала путем перемещения корпуса относительно крышки.
6. Отрегулировать начало работы вентилятора на 10-15 об/мин.
7. Проверить топливную подачу при номинальном режиме.
8. Протестировать полное отключение подачи горючего через форсунки.
9. Отрегулировать обороты кулачкового вала насоса.
10. Вывернуть винт корректора и отрегулировать подачу топлива в соответствии с необходимым запасом крутящего момента двигателя.

Также неисправности ТНВД могут быть связаны с порчей подшипников. В этом случае нужно:

1. Снять насос низкого давления.
2. Поставить под кулачковый вал жесткий прут небольшого диаметра.
3. Проверить все детали на наличие повреждений, при необходимости выполнить замену.

Декомпрессионный механизм

Декомпрессионный механизм Т-16 (рис. 16) служит для облегчения запуска и экстренной остановки двигателя. Механизм состоит из рейки 2 и двух рычагов 1, шарнирно соединенных с рейкой.

Рычаги жестко соединены с валиками 8, входящими своими фрезерованными концами в проточки толкателей впускных клапанов. При передвижении рейки 2 поворачиваются рычаги 1 с валиками 8, которые своей цилиндрической поверхностью поднимают толкатели, а те, в свою очередь, через штанги и коромысла открывают впускные клапаны.

Рис. 16. Декомпрессионный механизм двигателя Т-16: 1 — рычаг декомпрессора; 2 — рейка рычага; 3 – пружина; 4 — палец рычага; 5 — крышка; 6 тяга; 7 – планка; 8 — валик декомпрессора; 9 – уплотнительное кольцо; 10 — кожух штанги; 11 – штанга толкателя; 12 – уплотнительное кольцо; 13 — втулка толкателя; 14 – шплинт.

Кабина трактора Владимирец

В стандартной комплектации трактор Владимирец оборудован просторной застекленной кабиной. Внутри кабины расположены органы управления, педали, решетка печки отопления, работающая от гидравлической системы трактора Т-25.

В передней части трактора под рулевым колесом расположены шкалы, позволяющие контролировать скорость передвижения трактора, количество создаваемых мотором оборотов, и давление агрегата. Более детально интерьер кабины трактора Т-25 можно рассмотреть на фото.

Немного про трактора Т-25

Трактор Т-25А – это отличный выбор для вашего крестьянского хозяйства. Он позволит значительно упростить и без того тяжёлую работу в поле.

Трактор Т-25 – это машина на колесном ходу, разработанная для вспахивания легких почв, работ малой грузоподъемности и использования вместе с косилкой и другими несамоходными средствами. Она оснащена задним приводом и ведущими колесами спереди небольшого размера. Т-25 присвоен тяговый класс 0,6.

В 1966 году первые модели Т-25 сошли с конвейера тракторного завода города Харькова. В 72-м году производство перенесли на Владимирский тракторный завод. Через год Т-25 сняли с конвейера, заменив модернизированной версией Т-25А, выпускаемую заводом и сегодня. Эта модель нашла широкое применение в народном хозяйстве Советского союза, а теперь и России.

Прототипом был трактор ДТ-20 практически полностью переделанный разработчиками на Волгоградском тракторном заводе. Итогом стала многофункциональная машина для народного хозяйства по доступной цене.

За всю историю выпуска с конвейера сошло более 800 тысяч единиц. Благодаря своим небольшим размерам трактор широко эксплуатировался в коммунальной сфере вместе с прицепным оборудованием.

Для ремонта трактора Т-25 продолжают использовать книги прошлых лет.

Версия трактора Т-25А считается базовой моделью для последующих изменений. На ее основе разработали Т-25А3 с рамой безопасности и тентованная Т-25А2.

Это были и все принципиальные различия, что следует учесть при ремонте трактора Т-25. Задний привод и тяговый класс остались прежними. Существенных изменений претерпела модель Т-30А80.

Она стала полноприводной с комфортной кабиной, оснастили новым силовым агрегатом Д-120 и гидроусилителем руля.

Что же собой представляет при ремонте трактор Т-25?

1. В первых моделях применялся двигатель Д21А1 с номинальной мощностью 20 л.с. Модифицированный Т-25А получил агрегат мощностью 25 л.с. Это четырехтактный дизельный мотор с воздушным охлаждением и смазочной системой с автономной регуляцией теплового режима. Для запуска используется электрический стартер.
2. Т-25 имеет механическую восьмиступенчатую трансмиссию (с двумя пониженными передними передачами), маятниковое прицепное устройство и заднюю навесную систему.
3. Вес трактора с пустым баком и без учета груза составляла 1,78 т.
4. Линейные параметры: длина – 3,11 м, ширина – 1,37 м, высота – 2,5 м. Диапазон ширины колеи варьируется от 1,2 м до 1,4 м.
5. Удельный расход дизельного топлива при частоте вращения коленвала в 1800 об/мин не превышает 190 г/л.с.ч.

Существенным нюансом модельного ряда Т-25 было наличие системы отопления кабины, работавшей от гидравлики машины. Модернизация 96-го года затронула и обогрев, который стал завязан на системе смазки силового агрегата.

На всех Т-25 гидравлическая система разделена по агрегатным узлам и оборудована независимой приводной частью гидравлического насоса.

Революционным решением тех лет было использование полурамного основания трактора, давшего возможность изменять по ширине колею и агротехнический просвет. Еще одной особенностью считается при ремонте трактора Т-25 наладка работы на задних передачах продолжительное время.

Основой многофункциональности тракторов этого типа является большое количество несамоходного прицепного оборудования, разработанного под них. Трактор Т-25 сегодня является наиболее доступным техникой с закрытой кабиной.

Установка топливного насоса на двигатель Т-25А

Установку нового или отремонтированного топливного насоса проводите в последовательности, обратной снятию. При зтом:

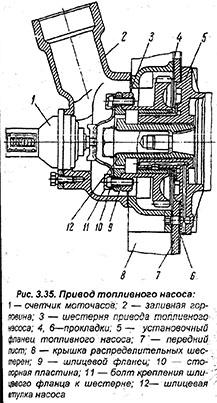

1. поверните вал насоса до совпадения широкого шлица на втулке 12 (рис. 3.35) вала с широкой впадиной на шлицевом фланце 9;
2. не повреждая прокладки 6, введите фланец передней цилиндрической частью в отверстие крышки распределения и далее во втулку привода и равномерно затяните болты;
3. затяните накидные гайки топливопроводов моментом 10 … 14 кгс м.
4. Соедините тягу управления подачей топлива с рычагом управления.

Если топливный насос подвергался разборке и регулировке, а также при установке нового насоса необходимо проверить и при необходимости установить момент начала подачи топлива насосом npvr помощи момёнтйскопа.
На двигатель Д-21А1 ставить топливный насос НД 21/2-4-07.
Начало подачи топлива топливным насосом по мениску моментоскопа должно быть у двигателя Д-21A1 в пределах 24-25 градусов до ВМТ поршня. Посадочный поясок нового корпуса топливного насоса должен войти в отверствие переднего листа диаметром 105+0,035мм с зазором 0,05-0,175мм;допустимый зазор 0,3 мм
Шейка корпуса топливного насоса должна войти во втулку шестерни привода топливного насоса с зазором 0,05-11,112 мм; допустимый зазор 0,3 мм.
Посадочный поясок шлицевого фланца шестерни топливного насоса должен войти шестерню привода топливного насоса с зазором 0,04-0,26 мм
Зазор в шлицевом сопряжении (по толщине шлицев) между шлицевым фланцек шестерни насоса и шлицевой втулкой топливного насоса должен быть 0,075-0,220мм; допустимый зазор 0,4 мм

Проверка и установка момента начала подачи топлива насосом.

1. Отсоедините трубку высокого давления от штуцера секции первого цилиндра* установите на этот штуцер жидкостной моментоскоп (небольшую стеклянную трубку, имеющую внутренний диаметр 1 —1,5 мм).
2.  Медленно поверните коленчатый вал дизеля до совпадения указателя, закреп ленного на крышке распределительных шестерен с меткой «Т1» на ведущем шкиве привода, вентилятора. В это время в первом цилиндре должен быть конец такта сжатия.
3. Снимите заливную горловину и выверните два болта крепления шлицевой фланца топливного насоса,
4. Рычаг управления подачей топлива поставьте в положение полной подачи и’поворачивайте ключом валик топливного насоса до появления топлива в трубке моменте-скопа без пузырьков воздуха.
5. После появления чистой струи часть топлива из трубки слейте и, осторожно поворачивая валик, отметьте момент подъема топлива в трубке моментоскопа,
6. При положении валика насоса, соответствующем моменту начала подачи топлива, найдите на шлицевом фланце отверстия, совпадающие с отверстиями на шестерне и заверните болты.
7.  После установки болтов крепления шлицевого фланца еще раз произведите проверку и затяните болты.


Ремонт трактора Т-25: Цена на технику

Стоимость на вторичном рынке варьируется в диапазоне 50 – 450 тыс. рублей. Цена нового стартует от полумиллиона рублей. Аналогами Т-25 считаются трактор Т30-69, широко применяемый в сельском хозяйстве и маломощные аппараты китайских производителей (FT-254, Fengshou FS 240). Все они имеют схожие характеристики и составляют одну ценовую категорию.

Ремонт рулевой колонки и бортового

Проблемы с рулевой колонкой могут быть следующими:

1. Увеличенный свободный ход рулевого колеса. В этом случае необходимо выполнить регулировку зазора в конических подшипниках, шарнирах тяг, подшипниках червяка и зацеплении. Также следует подтянуть гайки.
2. Тракторист вынужден прикладывать много усилий к рулевому колесу. Здесь потребуется регулировка клапанов, проверка давления масла в гидросистеме. Нужно осмотреть все детали на наличие негерметичности и отрегулировать зацепление.
3. Вибрация колес (техника виляет из стороны в сторону). Данная проблема решается путем подтягивания крепления сборочных единиц и регулирования шарниров тяги при помощи рычага.

Рулевое управление необходимо очищать от грязи и пыли, протягивать все крепления, обрабатывать специальной смазкой шестерни и подшипники, увеличивая тем самым срок эксплуатации механизма.

Для смазки червячной пары используют трансмиссионное масло, заливаемое в нижний картер рулевого механизма.

Для того чтобы отрегулировать рулевую колонку, нужно:

1. Установить передние направляющие колеса строго прямолинейно относительно продольной оси трактора.
2. Открутить болты и снять опорную шайбу.
3. Отрегулировать зацепление червяка.
4. Вернуть на место опорную шайбу и закрутить болты.

Бортовая передача на тракторе Т — 25

Бортовая передача трактора Т-25 предназначается для передачи крутящего момента к задним ведущим колесам от дифференциала. На Т-25 ставятся две бортовые передачи, которые присоединяются совместно с тормозными рукавами к коробке передач. Корпус передачи изготавливается из чугуна и представляет собой часть несущего остова трактора. Наверху во фланце корпуса располагаются отверстия с резьбой для шпилек и двух штифтов, предназначенных для установления бортовой передачи.

Штифты вставляются во фланец корпуса и заходят во фланец тормозного рукава. Ведущая шестерня передачи производит вращение на 2 — х шариковых радиальных подшипниках, которые вставлены в расточки корпуса. Подшипник снаружи закрывается сплошной крышкой, а внутренний — корпусом сальника. Для того, чтобы не допустить утечки масла в тормозной рукав из конечной передачи используется самоподжимной сальник.

На внешней стороне подшипника находится шайба, повышающая и защищающая уплотнение. Во фланце корпуса предусмотривается четыре сквозных отверстия, которые делают разгрузку сальника от высокого давления масла. В сальнике находятся цековки специального назначения, через которые масло заливается в бортовую передачу.

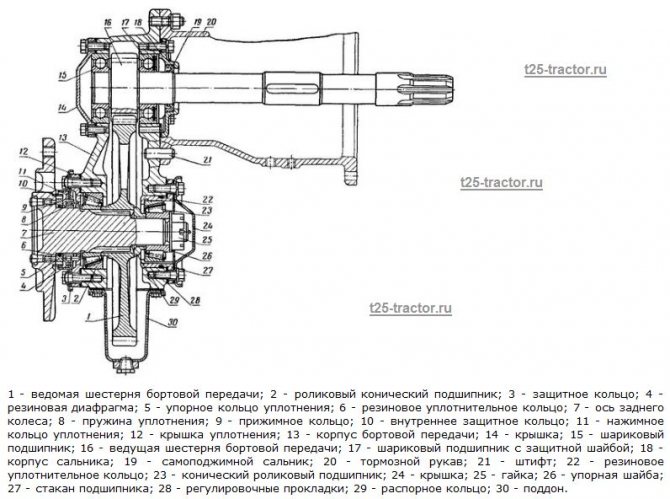

Сборка бортовой передачи на трактор Т-25 (схема)

Внутренние кольца подшипников насаживаются на вал ведущей шестерни. В середине вала ведущей шестерни находятся две канавки для установления шпонок тормозного шкива. Конец вала внутри снабжен шлицами, необходимыми для подсоединения к полуосевой шестерне дифференциала. Ведущая шестерня передачи зацепляется с ведомой шестерней, поставленной на шлицах оси колеса.

Ось производится совместно с фланцем, к которому подсоединен болтами специального назначения диск колеса. Ось помещается на 2 — х роликовых конических подшипниках в расточках корпуса внизу.Бортовая на тракторе Т-25 снабжена торцевым сальником с уплотняющими кольцами из металла, предназначенный для защиты конечных передач от воды и грязи, а также утечки масла. Упорное кольцо насаживается на ось до упора во фланец. С помощью 4 — х пружин, сторца упорное кольцо прижато нажимное кольцо.

При сборке бортовой передачи крышку совместно с защитным и нажимным кольцами, диафрагмой и пружинами ставят на ось колеса до того, как на нее делают напрессовку внутренних колец подшипника и подсоединяют к корпусу бортовой передачи с помощью четырех болтов. Болты прикручиваются через два отверстия, которые находятся во фланце оси колеса и стопорятся стопорной пластиной.

При правильной сборке передачи упорное кольцо производит вращение вместе с осью, а пружины прижимают к нему нажимное кольцо. Трущиеся поверхности с торца колец цементируют, закаливают до хорошего затвердения и делают притирку друг к другу. При выполнении работы они прижаты, что повышает уплотнение бортовой передачи.

Для защиты деталей уплотнения от повреждений применяют внутреннее и защитное кольцо, которое приваривается к оси. Внизу бортовая передача трактора Т-25 снабжен люком прямоугольной формы, через который ставится ведомая шестерня. Для того, чтобы выполнить контроль уровня масла в передаче, а также для его заливки и слива, предусматриваются отверстия, которые закрываются коническими пробками.

Общее устройство двигателя трактора Т-25

С левой стороны (рис. 35), по ходу трактора Т-25, на дизеле рас­положены: топливная аппаратура, впускная и выпускная трубы, глушитель-искрогаситель, маслозаливная горловина, средний дефлектор (направляющий щиток) и свеча подогрева всасываю­щего воздуха. С правой стороны (рис. 36) размещены механизм привода декомпрессора, пусковой стартер, форсунки и легкосъемный ко­жух вентилятора, пробка спускного отверстия поддона карте­ра, редукционный клапан, распределительный кожух вентиля­тора. В передней части двигателя (рис. 37). находится осевой вен­тилятор со встроенным генератором, направляющий аппарат которого закреплен на двигателе ленточным хомутом, счетчик мото-часов, полнопоточная реактивная центрифуга (масляный фильтр), щуп-масломер, шкив привода вентилятора и генерато­ра с метками «ВМТ», «НМТ» и «Т» для установки поршня пер­вого цилиндра в верхней мертвой точке и установки угла на­чала подачи топлива насосом.

На задней стороне двигателя трактора Т-25, непосредственно к картеру, прикреплен кожух маховика (рис. 38 и 39). На верхней плоскости картера расположены оребренные ци­линдры с головками из алюминиевого сплава. Своими обрабо­танными поверхностями цилиндры вставлены в отверстия кар­тера и крепятся к нему вместе с головками анкерными шпиль­ками, ввернутыми в верхнюю плоскость картера.

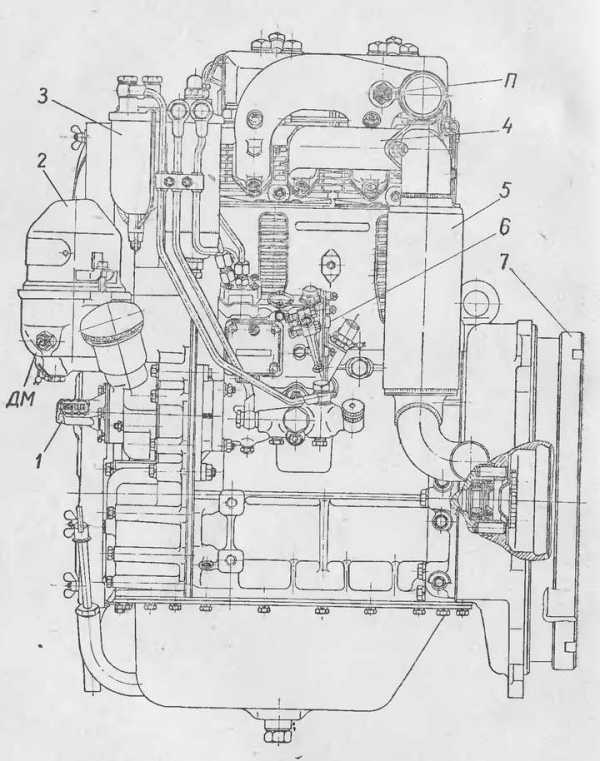

Рис. 35. Двигатель Д-21 (вид слева): 1 — счетчик мото-часов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпуск­ной трубопровод; 5 — глушитель-искрогаситель; 6 — топливный насос; 7 — ма­ховик; П — свеча подогрева воздуха; ДМ — датчик указателя температуры масла.

Рис.

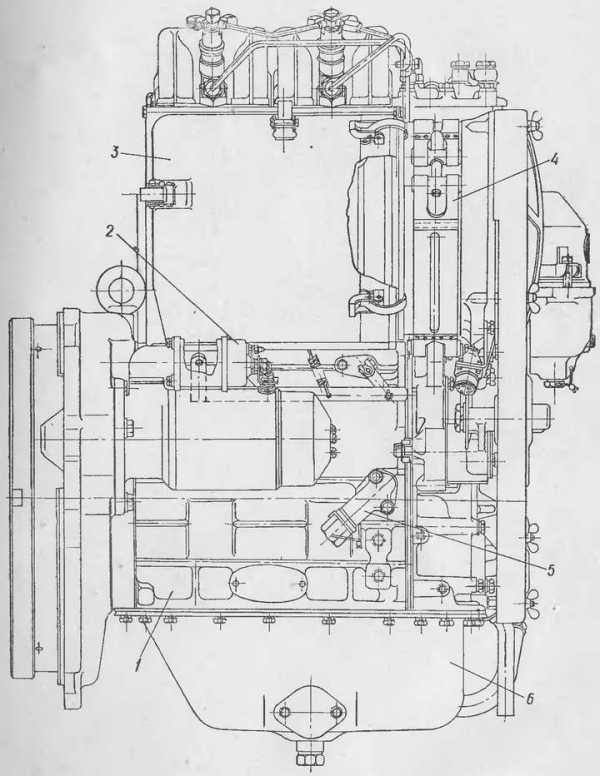

36. Двигатель Д-21 (вид справа): 1 — картер двигателя; 2 — стартер; 3 — кожух вентилятора; 4 — хомут креп­ления вентилятора; 5 — редукционный клапан; 6 — поддон картера.

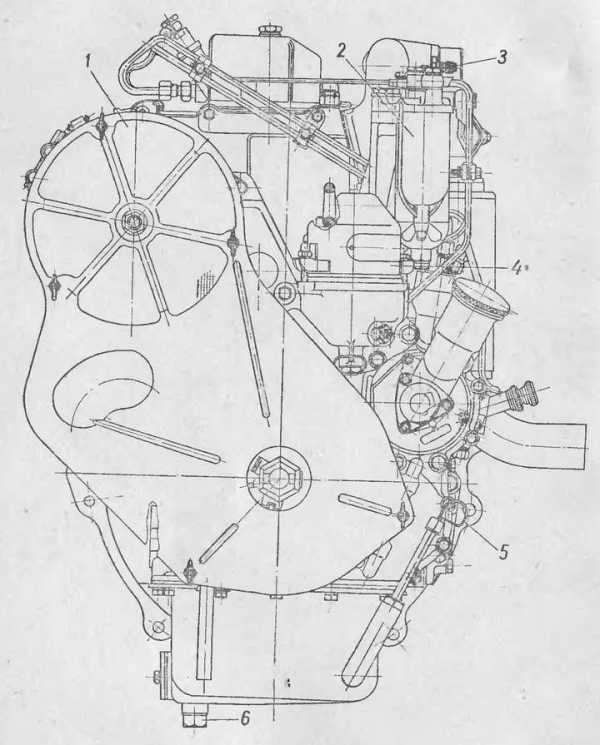

Рис. 37. Двигатель Д-21 (вид спереди): 1 — вентилятор; 2 — топливный фильтр; 3 — свеча подогрева воздуха; 4 — центрифуга; 5 — щуп-масломер; 6 — пробка спускного отверстия.

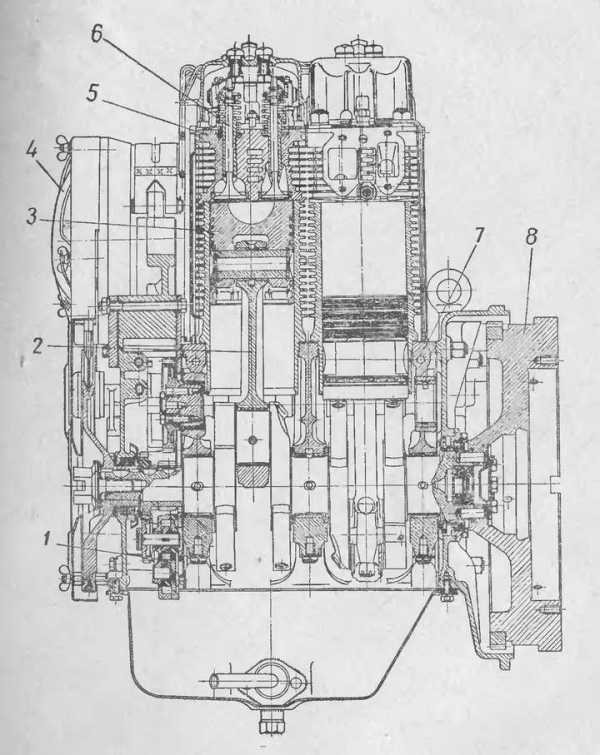

Рис. 38. Двигатель Д-21 (продольный разрез): 1 — масляный насос; 2 — шатун; 3 — поршень; 4 — вентилятор; 5 — головка цилиндра; 6 — клапан; 7 — картер; 8 — маховик.

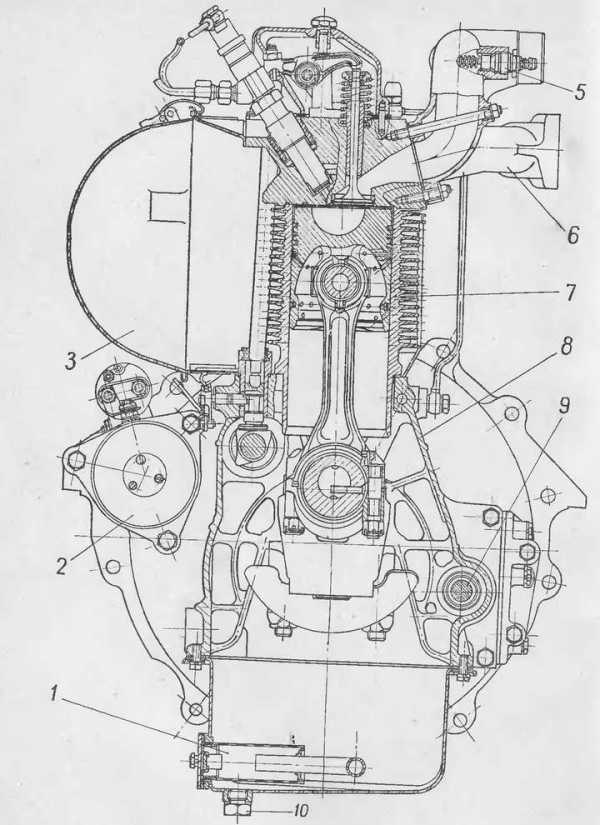

Рис. 39. Двигатель Д-21 (поперечный разрез): 1 — маслоприемник; 2 — стартер; 3 — кожух вентилятора; 4 — впускной тру­бопровод; 5 — свеча подогрева воздуха; 6 — выпускной трубопровод; 7 — ци­линдр; 8 — картер; 9 — валик уравновешивающего механизма; 10 — пробка спускного отверстия.

Для уплотнения между картером, и каждым цилиндром уста­новлена медная прокладка. На нижней плоскости головки имеется цилиндрическая вы­точка, которая служит для посадки головки на обработанную поверхность цилиндра. Необходимое уплотнение между голов­кой и цилиндром достигается вдавливанием верхней плоскости цилиндра, имеющей две кольцевые выточки полукруглого сече­ния, в нижнюю плоскость головки.

На головках установлены детали клапанно-распределительного механизма. Сверху к головкам крепятся шпильками крышки клапанов, отлитые из алюминиевого сплава. Снизу к картеру привернут болтами масляный поддон. В под­доне смонтирован сетчатый фильтр приемника масляного насоса.

Коленчатый вал трактора Т-25

Внутри картера помещаются: коленчатый вал на трех опорах, шатуны, распределительный вал, толкатели клапанов и валик уравновешивающего механизма. На переднем конце коленчато­го вала закреплен специальным болтом шкив привода вентиля­тора и генератора, а на заднем его конце при помощи штифтов и болтов прикреплен маховик. В торце вала расточено гнездо, в которое посажены шариковый подшипник и самоподжимной сальник вала главного сцепления. От осевых перемещений коленчатый вал удерживается дву­мя парами полуколец из бронзы, установленными у второго ко­ренного подшипника. Между передним листом и алюминиевой крышкой смонтированы распределительные шестерни коленча­того и распределительного валов, промежуточные шестерни, а также шестерни привода топливного насоса, валика уравновешивающего механизма и масляного насоса. В систему охла­ждения входят: осевой вентилятор, состоящий из рабочего ко­леса с лопатками и направляющего аппарата с лопастями, рас­пределительный кожух вентилятора, система дефлекторов и оребренные поверхности головок и цилиндров. Создаваемый вентиляторам воздушный поток охлаждает стенки цилиндров и головки благодаря наличию на них литых ребер. Регулирование теплового режима двигателя производится при помощи дроссельного диска, расположенного на выходе охлаждающего воздуха из вентилятора (методом дросселиро­вания воздушного потока на выходе). Показателем теплового состояния двигателя является темпе­ратура масла в магистрали, которую показывает дистанционный термометр. В систему пуска входят: электрический стартер, питаемый от аккумуляторных батарей, предпусковая подогревательная свеча накаливания, смонтированная во впускной трубе, и декомпресионный механизм.

Устройство трактора Т-25 — конструктивные особенности агрегата

Без преувеличения легендарный трактор Т-25 относится к числу тех немногих сельскохозяйственных машин, на чью популярность практически не влияет наличие на рынке более технологичных и совершенных моделей. Это обусловлено не только высочайшей надежностью отечественного трактора, но и его универсальностью, простотой конструкции, маневренностью и выносливостью.

Трактор Т-25 Владимирец обладает рядом конструктивных особенностей. В их число входит высококачественная многоступенчатая коробка переключения скоростей, подрессорная подвеска и универсальная навесная система, расположенная в задней части трактора. Опорная площадь используемых грунтозацепов составляет от 25 до 35 %, а их высота – от 3,5 до 4,5 см. Эта особенность существенно улучшает качество работы трактора Т-25 на огороде.

Многие современные трактора не способны работать на вязком грунте ввиду небольшой ширины их колес. В отличие от них в комплектацию трактора Т-25 могут входить сдвоенные колеса или широкопрофильные шины, что значительно улучшает его сцепление с влажной землей. При необходимости фермер может немного спустить шины, что положительно повлияет на его устойчивость на рыхлом грунте.

Самым большим преимуществом Владимирца экспертами считается его способность применять для работы погрузчик фронтального типа. Диапазон скоростей при работе с трактором составляет 1,37–30,28 км/ч. Радиус, необходимый для разворота агрегата, должен превышать 3,5 м – это позволяет успешно применять сельскохозяйственную машину на небольших по площади участках, а также в теплицах и парниках.

Двигатель трактора Т-25

В конструкции Владимирца предусмотрен надежный и выносливый дизельный мотор марки Д 120. За безопасную работу мотора под высокими нагрузками отвечает высококачественная система принудительного воздушного охлаждения.

Мотор Т-25 состоит из 2 цилиндров и работает 2 такта. Скорость вращения составляет 1800 об/мин., что более чем достаточно для использования в паре с трактором практически всех видов навесного оборудования. Для запуска двигателя в конструкции трактора предусмотрен электрический стартер.

Заводской вес мотора составляет примерно 300 кг и может меняться в зависимости от используемых фермеров деталей для ремонта двигателя. Изначальный ход поршня достаточно большой – примерно 10,5 см.

Важным преимуществом мотора Владимирца считается его скромный расход масла, который составляет от 0,3 до 0,5 от единицы расходуемого горючего.

Трансмиссия Владимирца

В комплектацию трактора Т-25 входит механическая КПП, способна работать в 14 скоростных режимах. Две из задних передач трактора работают в замедленном темпе, что необходимо для применения вместе с трактором сеялок, оборудования для распределения удобрений и других конструкций. Коробка передач укомплектована поперечными валами, существенно продлевающими сроки эксплуатации трансмиссии трактора Т-25.

Муфта сцепления Владимирца представлена в виде сухого однодискового механизма, который находиться в постоянно замкнутом виде.

Ходовая часть трактора

Трактор Т-25 Владимирец – это агрегат, ведущим в котором является задний мост. В передней части имеющегося в конструкции балансира предусмотрены приливы, внутри которых зацементированы специальные высокопрочные втулки из закаленной стали.

Концы предусмотренного в конструкции трактора балансира оборудованы специальными разрезами, в которых посредством стяжных болтов фиксируются поворотные кулаки. Каждый кулак имеет по 4 отверстия, необходимы для настройки ширины колеи. Вставляя штифт в одно из отверстий, колея меняется, а с ней, и возможность применять разные навесные приспособления.

На обод колес надета герметичная плотная резиновая камера, имеющая воздушный вентиль. Во внутренней части обода расположены 6 стоек, на которых удерживается диск. Последний закреплен на фланцах осей задних колес. Посредством разворачивания диска по отношению к фланцу оси, появляется возможность настройки задней колеи в диапазоне от 120 до 150 см.

Оптимальным для выполнения сельскохозяйственных работ трактором Т-25 считается давление в его шинах в пределах от 0,8 до 0,9 кг/см2. Для перевозки груза давление нужно увеличить до 1,2 кг/см2.

В зависимости от модификации трактор Т-25 может иметь полный привод – в большинстве случаев такие модели используются для работы в наиболее тяжелых эксплуатационных условиях.

Рулевое управление трактора Т-25

Для непрерывного контроля за движением трактора Владимирец по заданной траектории отвечают органы управления в виде рулевого колеса, расположенной под уклоном колонки, движущегося червячного механизма и 2 конических шестерней, позволяющих переместить руль для работы на задних скоростях.

Рулевая колонка имеет форму изогнутой трубы, к нижней части которой прикручен фланец. Внутри колонки находиться рулевой вал, который движется посредством шарикового радиального подшипника. Непосредственно на верхнюю часть имеющегося вала надето обшитое нескользящей тканью рулевое колесо, которое фиксируется при помощи зажатой гайки.

Кабина трактора Владимирец

В стандартной комплектации трактор Владимирец оборудован просторной застекленной кабиной. Внутри кабины расположены органы управления, педали, решетка печки отопления, работающая от гидравлической системы трактора Т-25.

В передней части трактора под рулевым колесом расположены шкалы, позволяющие контролировать скорость передвижения трактора, количество создаваемых мотором оборотов, и давление агрегата. Более детально интерьер кабины трактора Т-25 можно рассмотреть на фото.

Гидросистема трактора Т-25

Гидравлика на трактор позволяет контролировать работу гидравлических систем используемого для работы навесного оборудования. В конструкцию гидросистемы трактора Т-25 входит насос, бак для заливки масла, один или несколько высокопрочных силовых цилиндров, маслопровод и гидрораспределитель.

Давление в предусмотренной системе образуется за счет работы шестеренчатого масляного насоса. Под действием давления масло поступает во внутреннюю полость распределителя. В зависимости от расположения золотника, масло проходит в нижнюю или верхнюю часть гидравлического цилиндра, передвигая, при этом, поршень в нужную для работы сторону.

Трактор Владимирец Т-25 – технические характеристики

Большую популярность в народе трактор Т-25 заслужил за счет хороших эксплуатационных параметров.

Технические характеристики трактора в базовой комплектации включают:

• мощность дизельного ДВС – 20 л. с.;
• количество скоростей передвижения – 8 передних/6 задних;
• передний ведущий мост – 120–140 см;
• номинальная скорость вращения вала отбора мощности – 540 об/мин;
• максимальная масса перевозимого груза – 600 кг;
• расход топлива при средних нагрузках –223 г/кВт. ч;
• вес –2,020 т.

Трактор Т-25 имеет весьма скромные, как для универсального агрегата, габариты. Длина сельскохозяйственной машины составляет 3,18, ширина – 1,47, и высота – 2,47 м.

Отзывы владельцев трактора Т-25 Владимирец свидетельствуют о высокой маневренности, выносливости и проходимости агрегата. Ему под силу выполнение наиболее сложных сельскохозяйственных операций, начиная от посадки, и заканчивая сбором и перевозкой урожая.

Области применения трактора в хозяйстве

Инструкция по эксплуатации из комплекта трактора Т-25 указывает на то, что агрегат можно использовать для решения различных сельскохозяйственных задач.

Вместе с трактором можно применять следующее навесное оборудование:

• для культивации твердых глинистых грунтов, в том числе целины, используется плуг. При этом вспашка земли трактором Т-25 может выполняться при помощи, как малогабаритного однокорпусного, так и более крупного двухкорпусного плуга;
• для посадки и ухода за урожаем – для этого применяется окучник, грунтозацепы, а также оборудование для распределения удобрений и средств против вредителей;
• для перевозки урожая может использоваться телега, общий вес вместе с грузом которой не должен превышать 600 кг;
• для скашивания сорняков и кустов клубневых культур применяется косилка;
• для обработки междурядий от сорняков используется фреза;
• с целью расчистки придомовой территории от снега а также выравнивания грунта на огороде может применяться отвал.

Вместе с трактором Т-25 можно активно использовать различные самоделки: бороны, плуги, фрезы, сеялки , косилки, дровоколы, оборудованные гидравлическими системами. О возможностях трактора Владимирец при работе в хозяйстве более детально расскажет видео. При необходимости может быть выполнена модернизация трактора Т-25 путем замены штатного мотора и доработки гидравлической системы – это позволит существенно расширить сферы применения агрегата в сельском хозяйстве и быту.

Картофелекопалка самодельная для трактора Т-25

Сажалка для картофеля на трактор Т-25 в паре с картофелекопалкой для агрегата позволяет посадить и собрать урожай клубневых культур, затрачивая на работу минимум усилий и времени.

Принцип работы изготовленного своими руками оборудования для выкапывания картофеля достаточно прост. Однако чтобы приспособление получилось максимально эффективным, над его сборкой потребуется немного потрудиться. Порядок изготовления картофелекопалки выглядит следующим образом:

1. Вначале потребуется сделать надежную опорную раму. Для этого нужно использовать 4 швеллера, соединенных между собой 4 усиливающими уголками;
2. Далее болтами на раме нужно закрепить элеватор. Благодаря болтовому соединению фермер сможет менять угол наклона используемого элеватора;
3. Затем потребуется оборудовать редукционный узел. Для его изготовления потребуется воспользоваться «стаканом», втулкой и двумя металлическими цилиндрами – все эти запчасти необходимы для фиксации приводного и ведомого валов;
4. Для крепления картофелекопалки на тракторе необходимо сделать входную ось. Для этого потребуется проделать отверстия в боковых стенках кожуха элеватора. Далее на шпильку нужно надеть шестерню с приваренным подшипником, распорочное колесо и 2 втулки.

Полезные советы

Технику необходимо использовать в соответствии с инструкцией.

В зимний период эксплуатация трактора усложняется, поэтому для стабильной работы агрегата рекомендуется сделать следующее:

1. Заменить все летние сорта смазки на зимние.
2. Слить горючее и промыть бак чистым дизельным топливом.
3. Слить горючее из топливного провода, заменить фильтры и залить в бак зимний вид дизеля, заполнить им систему и полностью избавиться от воздушных пузырьков.
4. Снять аккумулятор и выполнить его осмотр.
5. Топливо необходимо заправлять через фильтр в виде замши или фланелевой ткани.
6. Бак должен быть всегда заполнен. При заливе нужно следить за тем, чтобы в топливо не попадала жидкость, потому что образовавшиеся кусочки льда могут забивать топливные провода и прекращать подачу горючего.
7. 1 раз в сутки необходимо проводить осмотр бака на наличие воды.

Для того чтобы провести ремонтные работы правильно, рекомендуется воспользоваться книгой «Руководство по ремонту и техническому обслуживанию трактора Т-25».
