Схема подключения генератора Камаз

Общая схема

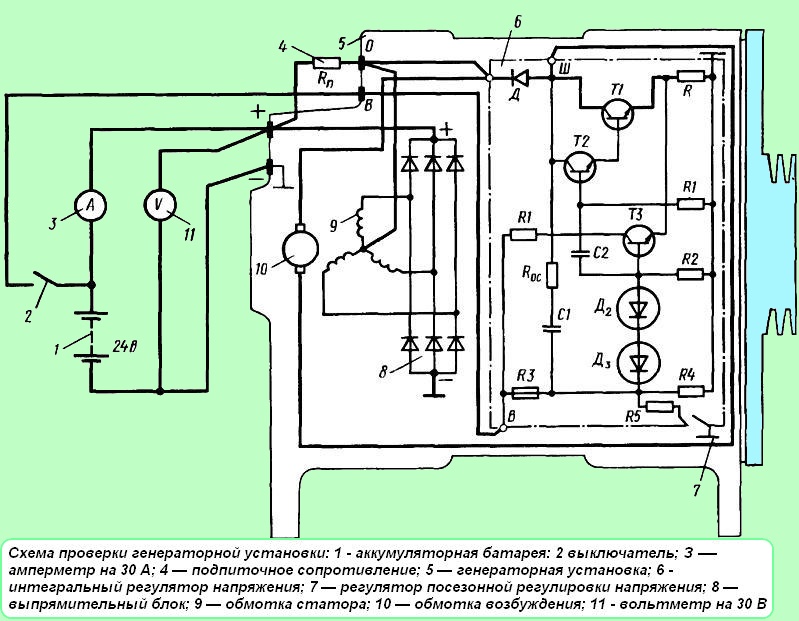

Такие батареи изготовляют несколько заводов. Предостережение: Ошибочное подключение массы к положительному выводу аккумулятора приведет к выходу из строя регулятора напряжения и встроенных в генератор диодов.

Регулятор содержит измерительный элемент, элемент сравнения и регулирующий элемент. Отрицательный вывод аккумуляторных батарей присоединен к корпусу автомобиля через дистанционный выключатель.

Технические параметры Генераторная установка ГА имеет номинальное напряжение 24 В и мощность Вт. Прогиб при нажатии на правильно натянутый ремень должен находиться в диапазоне от 0,6 до 1 см.

АКБ используются повышенной емкости, работают в паре и последовательно соединены между собой; Генератор.

Выпрямительным блоком переменное напряжение преобразуется в постоянное, и когда оно станет больше напряжения аккумуляторной батареи, генератор начнет питать потребители и заряжать батарею.

На регуляторе напряжения, встроенном в щеткодержатель генератора, установлен переключатель сезонной регулировки. В случае обнаружения неправильной работы генератора пониженное или повышенное напряжение во избежание выхода из строя аккумуляторной батареи и электропотребителей необходимо отключить генератор от бортовой сети.

Во избежание выхода из строя регулятора напряжения при подзарядке аккумуляторных батарей от внешнего источника необходимо отключить батареи от сети.
МЕНЯЕМ РЕЛЕ РЕГУЛЯТОР НАПРЯЖЕНИЯ. КАМАЗ.

Подключение генератора КамАЗ: схема, как проверить устройство

Генератор КамАЗ Евро-3 — это механизм, который обеспечивает энергопотребители питанием. Евро-3 — это международный экологический стандарт, по которому изготовлен этот механизм.

Схема подключения генератора КамАЗ

Схема подключения генератора КамАЗ Евро 3, работает по следующему принципу. Контакты «АМ»/«КЗ» замыкаются при активации разъединителя приборов и устройства пуска «ВПС». Упорядоченное движение активных частиц от аккумулятора идёт на элемент защиты 60А. После, поступает на клеммы реле, отключающего возбуждающую обмотку (РООВ), затем подходит пятну контакта «Ш», которое имеет связь с клеммой «В». За счёт упорядоченного движения частиц происходит срабатывание силового транзистора VT2.

Схема подключения генератора КамАЗ 65115:

В это же время упорядоченное движение частиц проходит защитный элемент на 8А и подаётся на участок F3 реле выключения массы «РВМ». Точки соприкосновения реле срабатывают, упорядоченное движение частиц сквозь реле на 60А попадает на лампу контроля состояния аккумулятора «КЛ». Лампа срабатывает на точку «+D» после чего попадает на возбуждающий моток – клемма «Ш» настройки напряжения потом сквозь транзистор VT2 на корпус.

Возбуждающая катушка соединена с сетью проводов машины, генератор эксплуатируется в классическом режиме. Когда устройство вырабатывает порцию упорядоченного движения частиц, напряжения клемм «+D» и «+» имеют равное значение. Результатом становится исчезновение тока в цепочке начального возбуждения – лампа гаснет, катушка питается от блока вспомогательных диодов. Рост оборотов стимулирует вступление в действие механизма регулировки напряжения.

Схема изображает устройство, в котором реле, размыкающее возбуждающую обмотку, применяется в моторах с факельным механизмом. Суть в том, что свечи розжига потребляют напряжение в 19В. Запуск агрегата, и начало выработки генератором электричества, провоцирует сгорание свечей. Таким образом, реле разрывает контур размыкания аккумулятора, сразу после срабатывания пускателя, что бы при активном агрегате не отключиться от сети. Так же реле включает обмотку первичного возбуждения, что бы разгрузить контакты срабатывания приборов и пускателя.

Некоторые машины оборудованы генератором, без включения в схему электрического факельного устройства. Например, схема подключения генератора КамАЗ 5320, 4310.

Лампочка выполняет контролирующую функцию, работа изделия свидетельствует, что процесс эксплуатации цепи первоначального возбуждения происходит в нормальном режиме. Когда мотор завёлся, лампа гаснет, в противном случае, устройство генерирующее энергию не справляется с функцией.

Схема подключения генератора КамАЗ 4310, 5320:

На схеме обозначено:

• G – Обозначение механизма, генерирующего упорядоченное движение частиц;
• GB – Источник аккумулирующий электрическую энергию;
• Q – Пусковой разъединитель;
• C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
• EL – Контрольная лампа 2 Вт;
• R – Шунтирующее сопротивление 50 Ом;
• KV – Устройство, регулирующее напряжение (интегральное);
• «Ш», «+», «W», «+D» – выходы генератора.

Эксплуатационные показатели генератора КамАЗ 4310, 5320
Разъяснение	Показатель
Напряжение, В	28
Упорядоченное движение частиц нагрузки, А	50
Направление импульса вращения (вал)	право
Класс безопасности	IP-10
Вес изделия, кг.	6,2
Предел регулировок, В	27,8-29,0

Схема подключения генератора КамАЗ 43118:

Обозначения:

• G – Обозначение механизма, генерирующего упорядоченное движение частиц;
• GB – Источник аккумулирующий электрическую энергию;
• Q1 – Разъединитель приборов пускателя;
• Q2 – Разъединитель возбуждающей катушки;
• C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
• EL – Контрольная лампа 24В, 2 Вт;
• R – Резистор, мощностью не менее 2Вт, 100 Ом;
• KV – Устройство, регулирующее напряжение;
• «+», «D», «W», «В», «Ш» – выводы генератора.

КамАЗ на базе шасси 43118-15:

Характеристики генератора КамАЗ 43118
Разъяснение	Показатель
Напряжение, В	28
Упорядоченное движение частиц нагрузки, А	80
Направление импульса вращения (вал)	право
Класс безопасности	IP-1X
Вес изделия, кг.	6,5
Предел регулировок, В	27,95-28,85

Изделие используется, как производитель энергии упорядоченного движения частиц, одновременно с устройствами накопления. Схема подключения генератора КамАЗ 43118 аналогична схеме подключения машин, работающих на моторах стандарта Евро 2.

Принцип работы

Принцип работы генератора КамАЗ:

1. Магнитный поток создается при помощи обмотки возбуждения, через которую проходит постоянный электрический ток.
2. Магнитное поле образуется за счет двенадцатиполюсного магнита, который расположен внутри ротора.
3. Обмотка генераторной установки КамАЗа прикреплена к втулке, а ее выводы припаяны к контактным кольцам, сделанным из меди.
4. Питание на механизм обмотки поступает от аккумуляторной батареи через выключатель стартера, регулятор показателей напряжения, щетки и колец контактного типа.
5. Во время вращения роторного механизма его магнитное поле пересекает силовыми линиями обмоточный механизм, благодаря чему в проводниках индуктируется переменный ток.
6. Ток начинает поступать в трехфазный кремниевый выпрямитель. После этого ток переходит во внешнюю цепочку.
7. Контроль за работой генератора осуществляется при помощи амперметра, который находится в кабине водителя на приборной панели.

Руководство по подключению

Для успешного подключения генераторной установки необходима схема подключения.

Электрическая схема подключения

Кроме того, для правильной работы установки, нужно строго соблюдать ее подключение согласно схеме выводов:

• к выводу «+» подключается аккумулятор и нагрузка;
• к выводу «-» необходимо подключить массу автомобиля;
• вывод «В» или «Ш» предназначен, чтобы подключиться выключателю приборов и стартера.
• вывод «W» или «~» – это вывод фазы, которому подключаются тахометр и реле, блокирующее стартер;
• вывод «+D» или «Д» от дополнительных диодов для подсоединения контрольной лампочки.

Характерные причины выхода из строя ГУ на КАМАЗ

Причинами поломок, являются:

• недостаточное натяжение ремня приводных механизмов;
• загрязнение контактов на кольцах;
• механическое повреждение блока выпрямителей;
• чрезмерный износ щеток;
• заклинивание (зависание) щеток;
• короткое замыкание в обмотке;
• обрыв цепи питания;
• неисправен регулятор напряжения;
• износ роликового подшипника;
• ослаблена фиксация шкива;
• повреждены лопасти вентилятора.

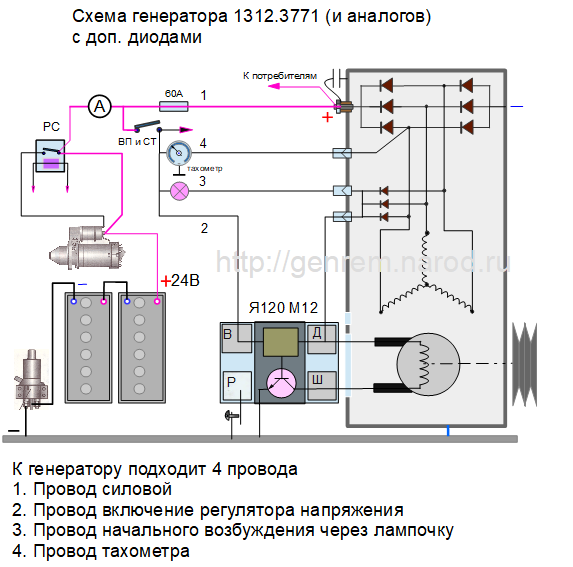

Схемы и замены генераторов на КАМАЗ. 1312.3771 на Г273В1

На старых КАМАЗАх, которых еще достаточно много, ставился генератор Г273, позже ставился генератор Г273 В1 более мощный, но схема осталась та же и на старую машину можно смело ставить Г273В1.

Такие же генераторы ставились и на МАЗ

На следующем поколении машин ставился уже более продвинутый генератор 1312.3771 и его аналоги. Если его поставить на место генератора Г273В1, то он тоже будет работать.

Разберемся в нюансах.

Генератор Г273В1 28В, 45А. Унаследовал схему и конструкцию генератора Г273. Аккумулятор и генератор связаны через несколько точек, что снижает надежность соединения, но придется с этим мириться. На всех генераторах  этого поколения ставится регулятор напряжения Я120 и его модификации.

Регулятор напряжения Я120М1, выполнен по схеме с двумя входами. Один вход для тока возбуждения, второй для включения регулятора. Смысл разделенных входов в том, чтобы ток возбуждения пропускать прямо изнутри генератора, и не проводить его по длинному пути через Вп и СТ – (выключатель приборов и стартера  –  тоже, что и замок зажигания).

Производители при разработке генератора, разумно решили использовать для этого генератора, давно стоящий на конвейере, ротор от генераторов 14 Вольтовых (сопротивление ротора 4,5 Ома). Чтобы такой ротор мог работать в 28 вольтовом генераторе, на обмотку возбуждения подается пониженное напряжение, для этого обмотка возбуждения питается не от линейного напряжения, а от фазного, которое, как известно, в 1,73 раза меньше линейного. Фазное напряжение снимается со средней точки обмотки генератора. Таким образом, ток возбуждения замыкается от средней точки звезды, через обмотку возбуждения и через выпрямитель (диодный мост)

Технические характеристики

Технические характеристики:

Номинальный уровень напряжения, В	28
Наибольший ток нагрузки, А	80
Частота вращения роторного механизма при напряжении в 26 В	Если переменный ток равен 10 А, то 1300 оборотов в минуту. Если переменный ток составляет 30 А, то 15550 оборотов в минуту. Если переменный ток равен 60 А, то 2200 оборотов в минуту.
Мощность установки, Вт	1000
Вентилятор	Есть
Щеткодержатель с регулятором уровня напряжения	Есть
Материал, из которого изготовлен вал	Сталь
Направление вращения ротора	В правую сторону
Количество фаз	3
Число тактов	4
Тип охлаждения	Жидкостный
Средний расход топливной жидкости	3,6 л за 1 час
Время автономной работы, час	15
Активная мощность установки, кВт	18
Длина, м	0,23
Диаметр генератора, м	0,174
Выпрямительный блок	Есть
Защита от перегрузок механизма	Есть
Глушитель	Есть
Сила тока, А	32,4
Уровень шума во время работы, дБ	85
Масса оборудования без учета шкива, кг	6500



Устройство

Устройство генератора включает в себя следующие элементы:

Очистка стекла и автономный отопитель

Ветровое стекло очищается щетками с приводом от электромотора.

Он имеет две скорости вращения ротора. Управление электродвигателем стеклоочистителя осуществляется комбинированным переключателем. К системе стеклоочистки относится электрический двигатель омывателя.

Для поддержания необходимой температуры в салоне, КамАЗ 431185 оборудован автономным обогревателем. Циркуляция воздуха через радиатор отопления осуществляется при помощи электровентилятора.

Из вышеперечисленного следует, что цветная электросхема КамАЗ 43118 необходима для выполнения обслуживания и ремонта электрооборудования. Проводка машины состоит из нескольких подсистем. Защита проводки осуществляется плавкими предохранителями.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Сроки доставки

Товар который находится в магазине бычно доставляем на следующий день но возможна доставка в день заказа.

На товар который находится на региональном складе сроки доставки могут увеличиться до 6 рабочих дней после оплаты.

Назначение устройства

Автомобили КамАЗ укомплектованы электрическим контуром, построенным по классической схеме с одним кабелем. Такая комплектация предусматривает один кабель для потребителей, в качестве кабеля номер два выступает остов машины. Работа эффективного электрического поля в схеме машины КамАЗ – 24 вольта, показатель достигается за счет применения аккумуляторов и устройства, генерирующего электрическое упорядоченное движение частиц.

Генерирующее устройство 4502.3771, Евро (3,4):

Генератор, это механизм, вырабатывающий электрическое упорядоченное движение частиц, и передающий созданный продукт проводке машины. Назначение механизма машины, питать потребителей при функционировании силового агрегата и параллельно передавать заряд аккумуляторам для дальнейшего накопления.

Механизм, генерирующий электрику машины КамАЗ, работает после достижения вращающим моментом показателя 1000 оборотов и выше. Начальный этап запуска мотора сопровождается отбором энергии аккумулятора, генерирующее устройство вступает в действие позже.

Как правило, автомобильные генерирующие устройства КамАЗ укомплектованы выпрямителем и механизмом регулировки напряжения. Выпрямитель преобразует переменный ток на три фазы, вырабатываемый генератором, в постоянный ток сети. Регулятор напряжения сглаживает значения, меняющиеся из-за разницы в оборотах мотора. Так же можете прочитать про Как завести КамАЗ: Инструкция.

Описание устройства

Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).

Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.

Принцип работы

Напряжение от АКБ передается на обмотку возбуждения благодаря щеткам и контактным кольцам, при условии, что включен выключатель приборов и стартер находится в положение «I» или «II». Вокруг нее возникает магнитное поле, благодаря которому на роторе появляется плюс и минус, соответствующие южному и северному полюсу. Когда ротор начинает работать, одновременно с ним меняется магнитный поток. Он пересекает обмотки катушек статора, в которых возникает переменный ток, который поступает в блок выпрямителей. В блоке он становится постоянным.

Выполняемые функции

Для запуска генераторной установки, нужен аккумулятор. Когда напряжение, возникающее при работе установки, будет превышать напряжение аккумулятора, агрегат начнет давать питание потребителям и заряжать АКБ.

Благодаря регулятору напряжения и генератору напряжение бортовой сети поддерживается в допустимых пределах.

Технические параметры

Генераторная установка Г273-А имеет номинальное напряжение 24 В и мощность 800 Вт. Номинальное напряжение генератора Г288 составляет 28 В, а мощность — 1000 ВТ. Генератор Г288 устанавливается на КАМАЗ 5320. Существуют и другие модели генераторов.

Устройства подвода и отвода

Сообщение генератора и машины происходит посредством сети. Наружная часть устройства снабжена подводящими и отводящими соединениями, маркировка которых гласит:

• «+» – место соединения с плюсовой клеммой;
• «-» – место соединения с минусовой клеммой, или корпусом машины;
• «В» / «Ш» – место соединения с механизмом запуска, и другими приборами;
• «W» / «

» – соединение для включения тахометра (43101) и разъединителя, блокирующего пускатель;

«+D» / «Д» – подключение лампы контроля работоспособности.

Надо, что бы схема подключения генератора КамАЗ 5511 и др., соблюдалась, иначе, возможна поломка.

Основные неисправности и их устранение

Коленвал вращается с номинальной частотой, а амперметр показывает разрядный ток

Высокий зарядный ток

Колеблется ток нагрузки

Повышенный шум во время работы генераторной установки

Причины	Методы устранения
Слабое натяжение ремня привода	Натянуть ремень.
Загрязнения на контактных кольцах	Почистить с помощью бумажной салфетки, пропитанной бензином.
Пробой в блоке выпрямителей	Заменить блок.
Зависают щетки, износ щеток	Сняв щетки, нужно проверить их размер. Если высота меньше 10 мм, щетки следует заменить. Очистить от загрязнений.
Произошло короткое замыкание обмоток статора	Меняется статор.
Цепь возбуждения имеет обрыв	Прозвонить цепь и устранить обрыв.
Обрыв или замыкание обмоток ротора	Замена ротора в целом.
Не работает регулятор напряжения	Заменить исправным.
Короткое замыкание в цепи или в щеточном узле	Восстановление цепи.
Не функционирует регулятор	Заменить регулятор новым устройством.
Зависание щеток, пробуксовка ремня	Отрегулировать ремень, почистить щеткодержатель, измерить высоту щеток.
Сильно натянут ремень	Отрегулировать натяжение.
Изношенный подшипник	Заменить деталь.
Плохо закреплен шкив	Подтянуть гайку крепления.
Согнут вентилятор	Заменить новым.



Как проводят техническое обслуживание генераторов КамАЗ Евро-3

Генератор КамАЗ Евро-3 — это механизм, который обеспечивает энергопотребители питанием. Евро-3 — это международный экологический стандарт, по которому изготовлен этот механизм.

Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?

Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В

регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).

READ Moc3061 характеристики как подключить

То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В. Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.

Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.

Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.

Выработка энергии упорядоченного движения частиц потребителям невозможна, без соблюдения требований, которые диктует схема подключения генератора КамАЗ. Если по какой-то причине изделие меняется или снимается, дальнейшая эксплуатация автомобиля без правильно выполненных манипуляций монтажа, приведёт к многочисленным поломкам.

Какой генератор установлен на КАМАЗ

С внутренней стороны ГУ установлены катушки в количестве 18 штук. Материал медь, способ соединения – звезда. Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка из меди.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

На корпусе щеткодержателя имеется два положения: «Л» и «З», что обозначает переход на лето и зиму. Зимой выдаваемое напряжение на 3.0 В выше летнего. Это связано с температурными режимами, что необходимо для улучшения зарядки аккумуляторных батарей.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.
