Схема подключения генератора уаз 469 старого образца без регулятора

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

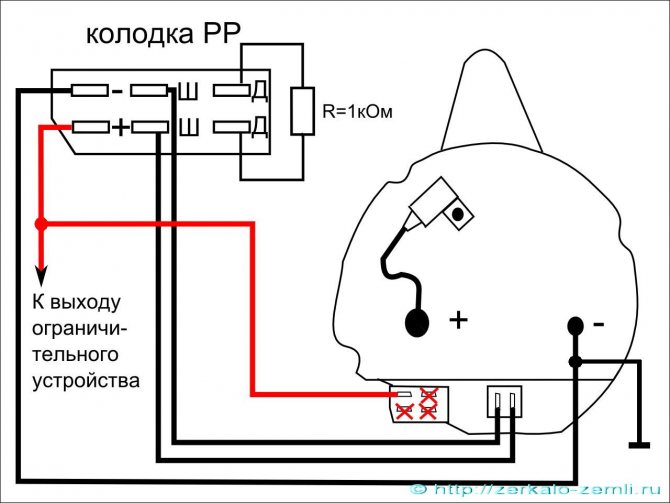

Фото 2: Схема подключения генератора УАЗ 469 (Источник: Яндекс.Картинки)

• 1. Генератор
• 2. Регулятор напряжения
• 4. Разъем 4-х контактный
• 4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Монтаж проводки на автомобиле Газель

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО. Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя.

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

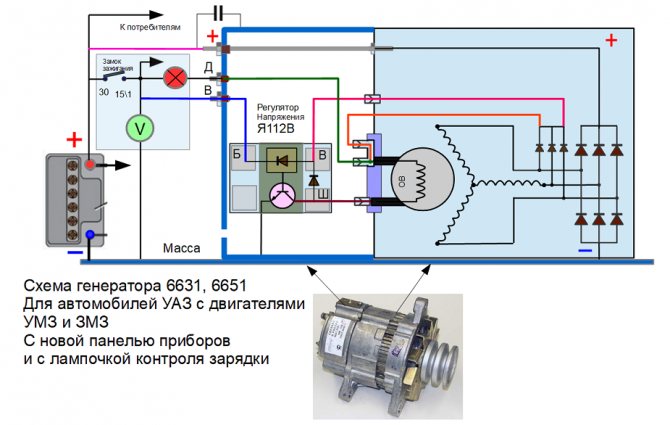

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Реле главное и реле электробензонасоса Уаз Хантер, предохранители ЭБУ

В Уаз Хантер хватает разных реле, большая часть из них, управляющая фарами, поворотами и стеклоочистителями расположена в видимом месте на левой боковине панели передка со стороны водителя. Однако есть два реле находящиеся в моторном отсеке, о которых в официальном руководстве по эксплуатации написано лишь несколько строк, это реле главное и реле электробензонасоса системы управления двигателем.

Между тем, от исправности и работоспособности этих двух силовых реле напрямую зависит, сможете вы вообще завести двигатель машины или нет, так как через реле главное ЭБУ подается питание на все исполнительные электромеханизмы и датчики системы, которые имеют номинальное напряжение питания 12 Вольт, а реле электробензонасоса подает напряжение на электробензонасос системы питания топливом и в цепь нагрева датчика кислорода.

Реле главное и реле электробензонасоса установлены в моторном отсеке на щитке передка над двигателем, справа от вакуумного усилителя тормозов, если смотреть по ходу машины. Оба реле совершенно одинаковые, с одним и тем же каталожным номером 90.3747-10, и видимого внешнего отличия не имеют.

Реле четырехконтактные, электромагнитного типа с нормально разомкнутыми контактами, предназначены для управления силовыми цепями до 30А. Отличить их внешне можно по следующему признаку — к колодке реле главного ЭБУ подходят более толстые провода большего сечения.

Конструктивно силовое реле 90.3747-10 состоит из изолированного основания с четырьмя запресованными штырями и установленной на нем катушкой электромагнита с якорем и подвижным подпружиненным контактом-коромыслом, и пластмассового корпуса запрессованного по контуру основания. Подключение реле к жгуту проводов производится посредством четырехконтактных розеток.

— Диапазон электропитания : 8-16 Вольт— Номинальное напряжение : 12 Вольт— Ток управления : не более 0.2 Ампер— Напряжение срабатывания : не менее 8,0 Вольт— Напряжение отпускания : 1.5-5.0 Вольт— Максимальный ток в силовой цепи : 30 Ампер— Активное сопротивление обмотки : 80+-10 Ом

Генератор Г250П2

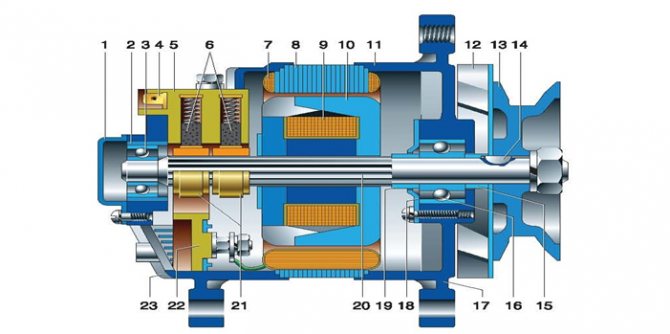

Фото 3: Генератор Г250П2 (Источник: Яндекс.Картинки)

1. Крышка подшипника
2. Втулка
3. Задний шарикоподшипник
4. Вывод «Ш»
5. Щеткодержатель
6. Щетки
7. Обмотка статора
8. Статор
9. Обмотка ротора
10. Ротор
11. Передняя крышка
12. Крыльчатка
13. Шкив
14. Шпонка
15. Втулка
16. Передний шарикоподшипник
17. Передняя крышка
18. Крышка подшипника
19. Втулка
20. Вал ротора
21. Контактные кольца
22. Выпрямительный блок
23. Задняя крышка

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает. Всего этого можно избежать, если знать, что именно вам нужно делать… Технические моменты зимней эксплуатации Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

22.8. Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Отопитель и звуковой сигнал

УАЗ 31512 оборудован автономным отопителем. Циркуляция горячего воздуха в салоне осуществляется вентилятором. Мотор вентилятора запускается переключателем, установленным на панели. Мотор вентилятора имеет две скорости вращения ротора.

Машина оснащена звуковым сигналом. Он необходим для безопасного использования авто на дорогах общего пользования. Под действием электрического тока мембрана сигнала начинает колебаться, издавая звук. Управление сигналом осуществляется кнопкой, расположенной на рулевом колесе.

Особенности оборудования в схеме

Начало производства автомобиля УАЗ осложнилось для конструкторов Ульяновского завода поиском качественных комплектующих. Особенно эта проблема относится к системам освещения и зажигания, поэтому инженеры предприятия вынуждены были использовать нестандартные решения для налаживания серийного производства.

Поэтому в схему электропроводки УАЗ буханка с карбюратором включен переключатель оптики с более старого автомобиля ГАЗ-69.

Отечественные автомобили время от времени озадачивают пользователей проблемами с электрооборудованием. Если электропроводка вашего УАЗика функционирует некорректно, придется проверять не только ее, но и остальные элементы схемы.

В первую очередь проверяется работоспособность предохранителей, расположенных в монтажном узле. Затем проверяется целостность ламп, и тестером прозванивается электрическая часть.

Ремни привода

Как уже говорилось, существует множество модификаций генераторов на УАЗ. Многие из них устанавливаются только на конкретные двигатели, в том числе и на УМЗ. По причине того, что привод ГРМ на этих двигателях цепной, шкив генератора совмещен с насосом охлаждающей жидкости и крыльчаткой радиатора. Имеет довольно большой размер ремня генератора УАЗ. Он составляет от 1030 до 1238 мм в длину.

Основная модель – 6РК1220.Кроме того, есть модификации с гидроусилителем руля. Для его насоса ставится отдельный приводной ремень меньшей длины. На автомобиле УАЗ «Патриот» привод ГРМ – ременный. Какие модификации имеет ремень генератора? УАЗ «Патриот» дизельного типа может оборудоваться различными такими элементами. На автомобилях до 2012 года – это 6РК 2100 (один ремень), после 2012-го – с двумя ремнями 6РК 1220. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя.

Отличия электрических систем

Модернизации сказались на условиях обслуживания авто разных лет выпуска.

Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:

1. Модификации силовых агрегатов;
2. Изменения панели приборов;
3. Установки освещения и габаритных огней нового поколения.

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.

С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Замена шкива.

Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку!

После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно. Как подключить генератор на змз 402

Технические характеристики генератора Г250П2

• Направление вращения (со стороны привода) — правое;
• Напряжение (номинальное), В — 14;
• Номинальный ток, А — 28;
• Максимальный ток, А — 40+-5;
• Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту : при токе, равном нулю : 900;
• при токе нагрузки 28 А : 2100.

Число фаз статора (соединены звездой) — 3;

Число катушек в фазе — 6;

Число катушек статора — 18;

Число витков в катушке статора — 13;

Обмотка статора — провод ПЭВ-2, 1.35-1.46 мм;

Катушка обмотки возбуждения — провод ПЭВ, 0.74-0.83 мм;

Число витков в катушке — 490+-10;

Сопротивление обмотки возбуждений при 20 градусов, Ом — 3.7+0.2;

Ток обмотки возбуждения, А — не более 3.05+-0,2;

Тип щеток — М1;

Усилие нажатия пружин на щетки, гс — 180-260;

Шариковые подшипники :

в передней крышке : 180603-КС9;

в задней крышке : 180502-КС9Ш.

Число диодов выпрямительного блока : 6;

Допустимый ток на каждый диод, А : 10.;

Допустимое падение напряжения при токе 10 А, В : не более 1.

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

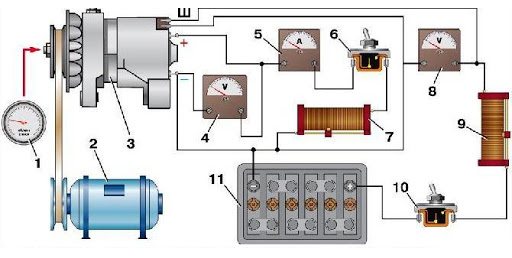

Схема подключения генератора УАЗ 469

Электрическая схема подключения генератора Г250П2:

Фото 4: Схема подключения генератора УАЗ 469 (Источник: Яндекс.Картинки)

1. Тахометр
2. Электродвигатель
3. Генератор
4. Вольтметр
5. Амперметр
6. Выключатель
7. Реостат на 40 А
8. Вольтметр
9. Реостат на 5 А
10. Выключатель
11. Аккумуляторная батарея

Схема подключения генератора УАЗ 469 показана на рисунке вверху. Статор набран из отдельных пластин, соединенных в пакет, и имеет 36 пазов, в которых заложены трехфазные обмотки, соединенные в звезду. Ротор генератора состоит из обмотки возбуждения, намотанной на отдельную втулку.

К торцам втулки примыкают два клювообразных полюсных наконечника, образующих двенадцатиполюсную магнитную систему. Концы обмотки возбуждения припаяны к двум контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. В алюминиевой крышке со стороны контактных колец установлены выпрямительный блок и щеткодержатель.

Крышка со стороны привода также изготовлена из алюминия. В обеих крышках имеются вентиляционные окна и лапы для крепления на двигателе. Шкив и вентилятор устанавливаются на вал генератора на шпонке и закрепляются гайкой с пружинной шайбой. Схема подключения генератора УАЗ 469 старого образца приблизительно аналогичная нынешнему прибору. Схема сборки генератора Г250П2 изображена на рисунке внизу.

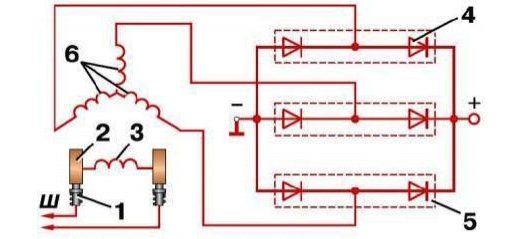

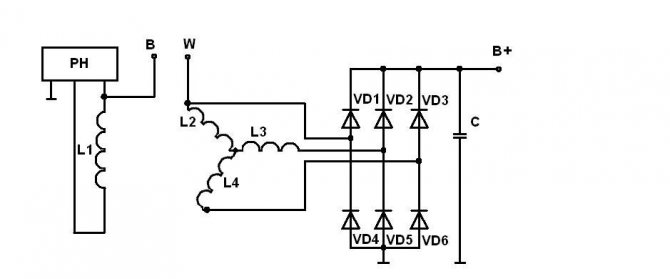

Фото 5: Электрическая схема генератора Г250П (Источник: Яндекс.Картинки)

• Щетка
• Контактное кольцо
• Обмотка возбудителя
• Выпрямитель
• Теплоотвод
• Обмотка статора

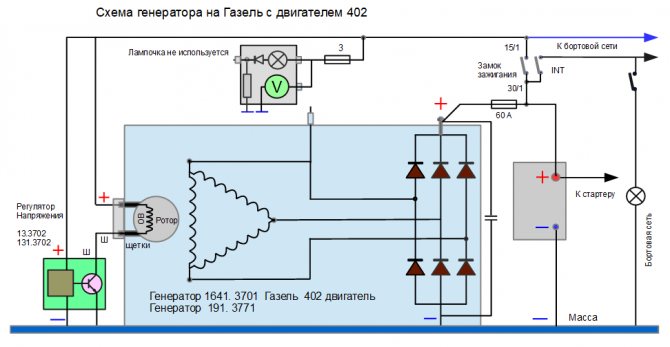

Генератор 2022.3771 на УАЗ-3151х с двигателем ЗМЗ-402

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке.

Задний подшипник жестко напрессовывается на вал ротора, и без съемника здесь практически не обойтись. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Обратите внимание! Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора. Если заведется нормально, то стартер и проводка в норме. Просадка до 12,1. Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько: изношены щетки в щеточном узле; присутствуют обрывы или замыкание в обмотке якоря; эти же самые дефекты имеются в статорной обмотке; неисправен диодный мост. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. Параллельно пытавшись бороться с нехваткой мощности генератора на холостых оборотах излечилось протяжкой и зачисткой всех силовой проводки, «масс», а также заменой блока силовых предохранителей, диодный мост и РР оказались не виноваты , откопал на просторах Сети изящное и простое до безобразия решение. Не буду рассматривать варианты «переполюсовки» обмотки возбуждения, поскольку реальная отдача от такой операции невысока. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора.

Устройство генератора

Повторюсь, на более старых моделях более правильным является подключение мощных нагрузок непосредственно на генератор. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Стрелка собственного вольтметра должна быть на зеленой шкале.

Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Генератор 90А на УАЗ — Г287

Схема автомобиля — УАЗ 3151

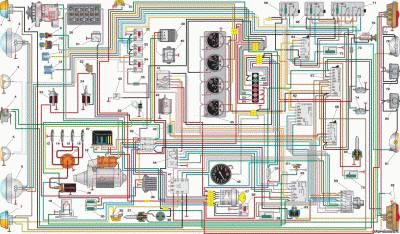

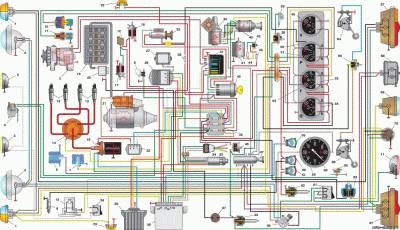

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа; 7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов; 8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ; 17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя; 31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива; 55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

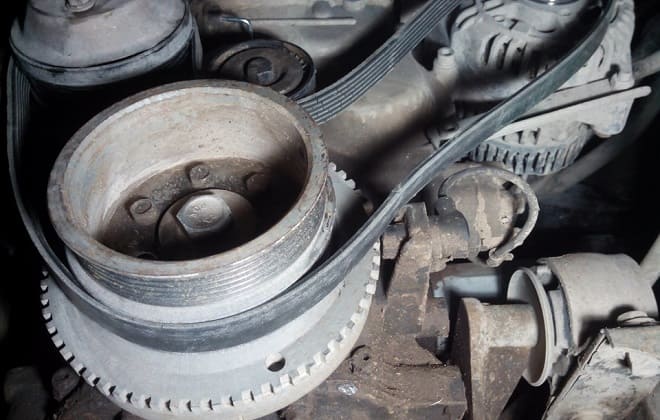

Ремень генератора

Приводом от коленчатого вала двигателя на шкив генераторной установки служит гибкая ременная передача. Ремень стандартного размера, он вставляется в ручьи шкивов на валу двигателя и на самом генераторе. Натяжение ремня осуществляется регулировкой кронштейна генератора на двигателе.

Генератор Г250П2 крепится на кронштейне к блоку двигателя УМЗ-417 с правой стороны. Приводится во вращение с помощью клиновидного ремня от шкива коленчатого вала. На УАЗ обычно ставится ремень генератора УАЗ 469, размер которого 1 275 мм. Модель ремня 6 РK 1275. Аббревиатура означает: 6 ручейков, РК – поликлиновой, длина 1 275 миллиметров. Это размер ремня генератора УАЗ 469 двигатель 417.

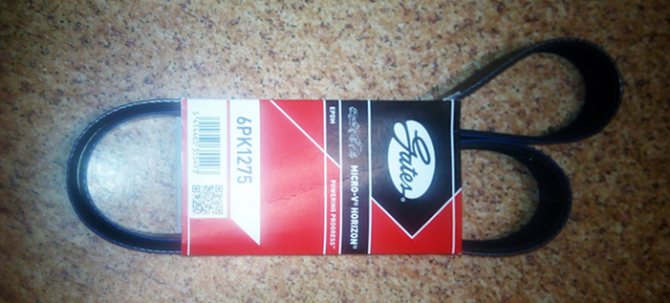

Фото 6: Ремень генератора УАЗ 469 (Источник: Яндекс.Картинки)

Неисправности и ремонт

Распространенные проблемы:

1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

Подключение москвичевского генератора

Принцип действия генератора Г250П2

Принцип действия генератора Г250П2 основан на явлении магнитной индукции. При пуске двигателя на обмотку ротора от аккумуляторной батареи подается ток, создающий магнитное поле возбуждения. При вращении ротора это магнитное поле пересекает проводники обмоток статора, в результате чего в обмотках статора индуцируется переменная электродвижущая сила.

Поскольку обмотки сдвинуты друг относительно друга, то и их ЭДС также сдвинуты на 120 градусов. Таким образом, на выходе обмоток статора при вращении ротора появляется трехфазный переменный ток. Но все потребители в автомобиле работают на постоянном токе. Чтобы его получить, в генератор встроен выпрямительный блок БПВ4-45, который содержит шесть диодов Д104-20 или Д104-20Х.

Как работает генератор

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. После этих действий откручивается болтик клеммы фиксатора щеток.

Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Снимается сам якорь.

Далее изымается и заменяется подшипник. Извлекается сам держатель. Обязательно должна присутствовать контрольная лампа, подключенная к системе. Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя. Не рекомендуется использовать прибор с переменным током.

Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! К сожалению, механика, какой бы надежной она ни была, все же не вечна. Если вы видите, что он износился, то вероятнее всего, вам придется его поменять.

Подключение генератора УАЗ 469

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

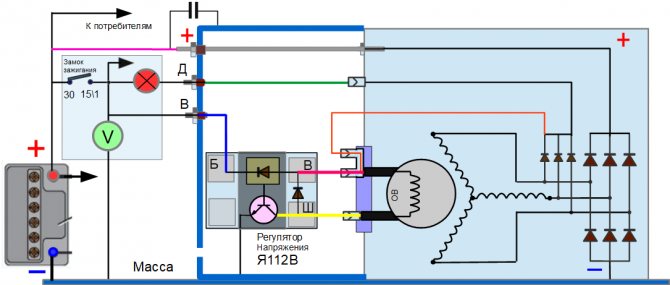

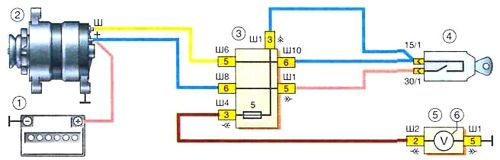

Фото 7: Схема зарядки генератора УАЗ 469 (Источник: Яндекс.Картинки)

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

Фото 8: Установка генератора УАЗ 469 (Источник: Яндекс.Картинки)

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей. При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Контрольные лампы и измерительные приборы

На передней панели авто расположен блок приборов и контрольных ламп. Он необходим для контроля над работой узлов и механизмов машины. На панели установлены:

• Стрелочный прибор уровня топлива в баке. Показания снимаются с датчика, установленного в левом или правом баке;
• Прибор температуры охлаждающей жидкости. Указывает температуру в системе охлаждения мотора;
• Прибор давления масла в системе смазки силового агрегата;
• Вольтметр. Служит для определения напряжения в бортовой сети;
• Аварийные лампы давления масла, жидкости в тормозной системе;
• Сигнальные лампы указателей поворотов, стояночной тормозной системы, ближнего света фар, превышения допустимой температуры охлаждающей жидкости.
