Т-40: коробка передач

Параметры и устройство КПП

Тракторы Т-40 оснащались восьмиступенчатыми механическими коробками. Схема коробки передач трактора Т 40 включает в себя следующие элементы:

1. Ходоуменьшитель. Обеспечивает работу трактора на пониженных скоростях, что требуется при использовании некоторых видов сельскохозяйственного оборудования. Представляет собой зубчатую передачу, соединенную с конической шестерней реверса и с валом ходоуменьшителя через шлицы. Устанавливается с левой стороны трактора в расточку под стакан конической шестерни реверса.
2. Реверс с конической передачей. Обеспечивает движение задним ходом. Представляет собой редуктор, переключающий шестерни зацепления в конической передаче. В результате обеспечивается изменение направления и скорости движения ведомого вала.
3. Коническая передача также передает крутящий момент и направление вращения от двигателя к первичному валу и ходоуменьшителю. Ведущая шестерня располагается в передней части блока трансмиссии, ведомая — на первичном валу.
4. Главная передача и дифференциал. Передают колесам крутящий момент и задают разные угловые скорости при поворотах. Представляет собой две цилиндрические шестерни с прямыми зубьями. При повороте одна ведомая шестерня ускоряет вращение, а вторая замедляет.
5. Механизм блокировки дифференциала. Обеспечивает равную частоту вращения обоим полуосям, при движении по сильно пересеченной местности.
6. Шестерни и валы «отвечают» за изменение скорости и направления движения. Оснащены механизмом переключения, посредством которого и происходит управление. Ключевые валы — первичный и ведущий. Управление осуществляется зацеплением нужной подвижной шестерни с неподвижной. Механизм переключения передач представляет собой валики с вилками, смещающими шестерни.
7. Механизм блокировки КПП. Предотвращает неполное включение шестерен. Состоит из валика и подпружиненных шариков-фиксаторов. При работе блокиратора валик входит в кольцевую проточку валиков переключения и предотвращает их перемещение.
8. Конечная передача трактора. Уменьшает частоту вращения полуосей ведущих колес. Представляет собой две цилиндрические шестерни с прямыми зубьями. Ведущая шестерня устанавливается в расточках блока, ведомая — на полуоси колеса.

Коробка передач трактора Т-40

Органы управления и контрольные приборы тракторов Т-40 и Т-40А

Механизм управления двигателем

состоит из педали (32) ножной подачи (рис. 1), рукоятки (25) управления декомпрессионным механизмом, рычага (1) ручной подачи топлива, рукоятки включателя (13) свечи накаливания. На тракторах с пусковым двигателем в кабине размещаются ещё рукоятка (23) выключения муфты сцепления пускового двигателя и педаль (33) включения шестерни привода. Работу двигателя и его механизмов контролируют при помощи термометра (7), сигнальных ламп (4) и (5), манометра (11), контрольного элемента (12), сигнализатора перегрева и счётчика мото-часов.

Рис. 1. Органы управления и приборы в кабине тракторов Т-40 и Т-40А:

1) – рычаг ручной подачи топлива, 2) – включатель массы, 3) – предохранитель, 4) – сигнальная лампа обрыва ремня вентилятора, 5) – сигнальная лампа перегрева двигателя, 6) – включатель задней фары, фонаря номерного знака и габаритных фонарей, 7) – термометр масла,
– лампа освещения щитка приборов, 9) – амперметр, 10) – включатель ламп освещения приборов, 11) – манометр масла, 12) – контрольный элемент, 13) – включатель свечи накаливания и стартера, 14) – рукоятка управления левым выносным цилиндром, 15) – рукоятка управления задним цилиндром, 16) – рукоятка управления правым выносным цилиндром, 17) – рычаг тормозов на прицепе, 18) – переключатель указателей поворота, 19) – кнопка звукового сигнала, 20) – кнопка выключения магнето, 21) – включатель передних фар, 22) – кнопка включения стартера пускового двигателя, 23) – рукоятка выключения муфты сцепления пускового двигателя, 24) – рулевое колесо, 25) – рукоятка управления декомпрессионным механизмом, 26) – рычаг заднего вала отбора мощности; 27) – защёлка, 28) – педали левого и правого тормозов, 29) – педаль блокировки дифференциала, 30) – сектор, 31) – рукоятка управления воздушной заслонкой, 32) – педаль ножной подачи топлива, 33) – педаль включения шестерни привода, 34) – рычаг переключения передач, 35) – педаль главной муфты сцепления, 36) – рычаг бокового вала отбора мощности; 37) – педаль муфты ВОМ, 38) – рычаг реверса.

П

едалью (32) и рычагом (1), который установлен на рулевой колонке, изменяют подачу топлива. Чтобы увеличить подачу, нужно нажать ногой на педаль либо переместить рычаг вниз, а чтобы уменьшить – переместить рычаг в обратную сторону. Педаль (32) приходит в первоначальное положение под действием пружины. Педалью (32) изменяют подачу топлива от установленной рычагом (1) до максимальной. Стартер СТ212-Б основного двигателя включают ключом на выключателе (13). Стартер СТ353 пускового двигателя включают кнопкой (22).

Коробка передач КПП трактора Т-40

Установленная на тракторе Т-40 коробка передач (рис. 25) предназначена для изменения скорости и направления движения трактора.

Механическая, восьмискоростная, четырехходовая с поперечным расположением валов коробка передач трактора Т-40 состоит из конической передачи с механизмом реверса, ходоуменьшителя, валов и шестерен, механизма переключения, механизма блокировки передач, главной передачи с дифференциалом и механизмом блокировки дифференциала.

Рис. 25. Коробка передач КПП трактора Т-40

1 — корпус трансмиссии; 2, 21, 26, 29, 32 — подшипники; 3 — вторичный вал; 4 — ходоуменьшитель; 5—крышка ходоуменьшителя; 6 — коническая шестерня реверса; 7 — трубопровод маслоприемника; 8, 15 — маслоприемник; 9 — рычаг переключения реверса и ходоуменьшителя; 10 — ведущая коническая шестерня, 11 — вал муфты главного сцепления; 12— муфта реверса; 13 — пробка-сапун; 14 — вилка переключения реверса; 16 — ведомая коническая шестерня; 17 — кулиса; 18—рычаг переключения передач; 19 — чехол; 20 — валик механизма переключения; 22 — первичный зал; 23 — блок шестерен заднего хода; 24— крышка корпуса трансмиссии; 25 — педаль блокировки дифференциала; 27 — вал-шестерня замедленной передачи; 28— промежуточная шестерня замедленной передачи; 30, 31 — стаканы подшипников; 33 — шток; 34 — вилка; 35 — полуось; 36 — зубчатая муфта блокировки дифференциала; 37 — дифференциал; 38 — ведомая цилиндрическая шестерня промежуточной передачи; 39— пробка сливного отверстия; 40 — качающаяся рамка; 41 — выключатель

Коническая передача КПП трактора Т40 с механизмом реверса предназначена для передачи вращения и крутящего момента от дизеля к первичному валу, валу реверса или ходоуменьшителю. Конические шестерни 6, 10 и 16 имеют круговой зуб и в процессе эксплуатации не требуют регулировок до их выбраковок.

Ведущая шестерня 10 конической передачи смонтирована в расточке передней части корпуса трансмиссии трактора Т-40 и вращается в переднем (шариковом) и заднем (роликовом) подшипниках.

Ведомая шестерня 16 коробки передач установлена в левой части первичного вала на двух шарикоподшипниках. Ведомая коническая шестерня 6 реверса смонтирована также в левой части корпуса трансмиссии.

Между ведомыми шестернями на шлицах первичного вала КПП трактора Т-40 установлена муфта 12 реверса, которая может занимать одно из трех положений: находиться в зацеплении с ведомой конической шестерней 16 переднего хода, с ведомой конической шестерней 6 реверса или валом ходоуменьшителя.

Коническую передачу трактора Т-40 заменяют комплектно, т. е. все шестерни — ведущую и ведомую.

Вначале устанавливают ведущую коническую шестерню 10, выдержав расстояние от торца шестерни до оси первичного вала 40 ± 0,1 мм. Во время регулировки необходимо увеличивать или уменьшать число прокладок, устанавливаемых под стакан подшипника.

Затем устанавливают ведомую коническую шестерню 16 так, чтобы зазор в зацеплении зубьев шестерен был в пределах 0,25—0,6 мм. Зазор регулируют путем установки или удаления прокладок из-под стакана 30 подшипника. Коническую шестерню реверса устанавливают аналогично ведомой конической шестерне.

Ходоуменьшитель трактора Т-40

Ходоуменьшитель трактора Т40 предназначен для получения дополнительного ряда замедленных скоростей, что позволяет использовать его с сельскохозяйственными машинами и орудиями, требующими пониженных скоростей движения. Установлен он с левой стороны трактора, в расточку под стакан конической шестерни реверса.

Конструкция ходоуменьшителя трактора Т-40 выполнена в виде отдельного узла и представляет собой зубчатую передачу с внешним и внутренним зацеплением. Передаточное число ходоуменьшителя 2,75.

Рис. 26. Ходоуменьшитель трактора Т-40

1 — крышка с маслоподводящей трубкой; 2 — ведомая шестерня; 3 — сателлит; 4 — стакан; 5 — ось педали муфты сцепления ВОМ; 6 — маслоприемник с трубкой; 7 — коронная шестерня; 8 — первичный вал; 9 — муфта; 10 — коническая шестерня; 11 — ведущий вал; 12 ~ солнечная шестерня; 13 — водило; 14 — регулировочные прокладки

Ходоуменьшитель трактора Т40 (рис.

26) работает следующим образом. Солнечная шестерня 12, соединенная шлицами с конической шестерней 10 реверса, вращает сателлиты 3, расположенные в неподвижном водиле 13.

Сателлиты передают вращение шестерне 2, которая через шлицевое соединение вращает ведущий вал 11 ходоуменынителя. Далее вращение передается через подвижную муфту 9 к первичному валу 8 коробки передач.

Ходоуменьшитель рассчитан на работу трактора с тяговым усилием не более 9 кН (900 кгс). Пятую и шестую передачи включать не рекомендуется во избежание повышенного износа шестерен этих передач. Соответствующие скорости можно получить на прямых передачах.

Валы и шестерни коробки передач трактора Т-40 предназначены для получения определенного ряда скоростей и изменения направления движения трактора (см. рис. 25).

Первичный вал КПП Т40 вращается в двух шарикоподшипниках, расположенных в расточке корпуса трансмиссии и стакане 30. На шлицах первичного вала установлены два скользящих блока: блок ведущих шестерен пятой и шестой и блок второй и третьей передач, а также две неподвижные шестерни четвертой и первой передач.

На вторичном валу КПП трактора Т-40 установлены неподвижные шестерни (шестой передачи, блока ведомых шестерен второй и пятой передач, блока ведомых шестерен передачи к дифференциалу и третьей передачи и две подвижные шестерни — шестерни четвертой передачи и заднего хода и шестерни первой и замедленной передач.

При перемещении одной из подвижных шестерен с помощью механизма переключения включается требуемая передача. При включении передачи заднего хода или замедленной вводятся в зацепление дополнительные шестерни 23 и 28, установленные в нижней части корпуса трансмиссии.

Установку вторичного вала 3 регулируют при замене вала прокладками путем установки или удаления их из-под стакана 31 подшипника, выдержав расстояние от оси ВОМ до торца вторичного вала 35+0-34 мм.

Механизм переключения передач КПП Т-40 состоит из валиков переключения с закрепленными на них вилками. Валики имеют кольцевые канавки, в которые входят шарики-фиксаторы. Валики с помощью рычага переключения могут перемещаться для включения передач.

Механизм блокировки коробки передач трактора Т-40 (рис. 27) предназначен для устранения случаев неполного включения шестерен и их самовыключения.

Он состоит из шариков-фиксаторов 13 с пружинами 14 и валика 2 блокировки.

Как переключать скорости

Общие правила переключения стандартны для техники сельхозназначения:

• выжимая педаль, отключить сцепление;
• включить необходимый режим;
• не менять направление движения (вперед или назад) на ходу при выбранной передаче.

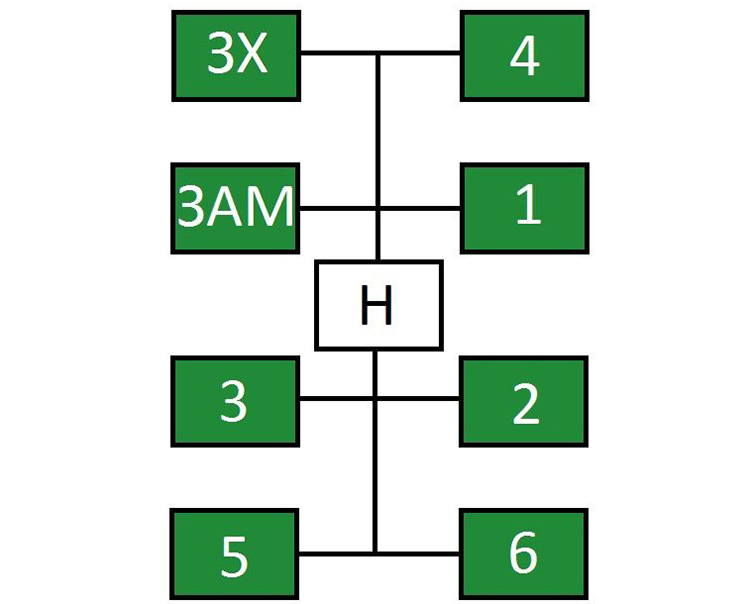

Схема расположения скоростей трактора Т-40.

Положение рычага при изменении скорости трактора Т-40 на разных передачах.

Данная модель работает на шести передних передачах, каждая из которых дает возможность более быстрого передвижения, при этом снижает тяговое усилие:

• 1-я для движения на скорости 6,13 км/ч при тяговом усилии 1100 кг;
• 2-я дает движение при 7,13 км/ч и тяговых усилиях 990 кг;
• 3-я – 8,61 км/ч и 800 кг;
• 4-я – 10,06 и 640 кг.

Пятая и шестая передачи позволяют машине передвигаться только вперед и не используются при нагрузках, то есть их выбирают без дополнительных агрегатов. Для заднего хода предусмотрено два режима: замедленный и стандартный. При переводе рычага в первое положение («Зам») можно достичь 98 оборотов в минуту и выжать скорость 1,62 км/ч. На заднем ходу машина передвигается на 5,28 км/ч, а двигатель выдает 319 оборотов в минуту.

Преимущества и недостатки КПП у трактора Т 40

Все вышеперечисленные моменты позволяют выявить плюсы и минусы коробки передач у аграрной машины. К плюсам стоит отнести следующий перечень:

• Все составные объекты (валы, шестерни и механизмы) являются легкодоступными на рынке, и их можно найти в любом специализированном магазине.
• Благодаря наличию большого количества передач можно говорить об универсальности трактора Т-40.
• Хорошая способность маневрировать и поворачивать на любых скоростных режимах.
• Надежность в использовании благодаря наличию дифференциального блокировщика и механизма реверса.

Недостатков у данной КПП немного. Одним из них можно считать низкую максимальную скорость движения в сравнении с современными аналогами. Но для техники такого вида это не является критичным показателем.

Коробка переключения передач трактора Т-40: схема и принцип работы

За направление и скорость движения в тракторе ответственный механизм — его трансмиссия или коробка переключения передач. В данной статье мы детально рассмотрим её схему и принцип работы, а также изучим возможные проблемы при работе с трансмиссией.

Коробка передач Т-40

В устройстве трактора Т-40 конструкцией предусмотрена восьмискоростная (с одной замедляющей) механическая четырехходовая коробка переключения передач.

её особенность – поперечное расположение валов и реверса, благодаря ему осуществляется движение вперед или назад, а также значительно увеличивается манёвренность, проходимость и производительность агрегата в целом.

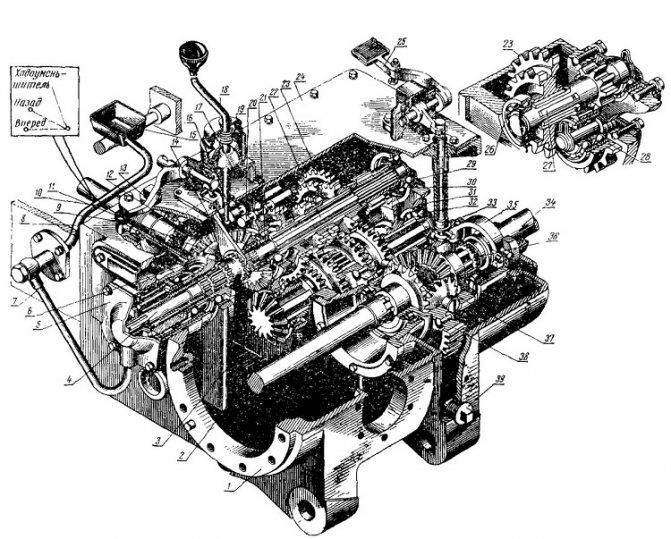

Схема КПП Т-40

Ниже приведем схему конической передачи с реверсом для трактора Т-40 и дадим пояснение её работы.

На передней стенке в корпусе выполнено резьбовое и установочное отверстие, с помощью которого соединяют корпус сцепления Т-40 и производится установка различных узлов управления агрегатом.

Рукава тормозов крепят к боковым стенкам, Задняя стенка служит для монтажа кронштейна рычагов навесной системы и удлинителя заднего вала отбора мощности. Верхнюю часть закрывают крышкой, на которую монтируют механизм и систему рычагов управления переключением передач, реверсом и блокирование дифференциала.

Первичный вал коробки приводится во вращение валом главного сцепления с помощью конических зубчатых колес и реверса Т-40. Ведущее коническое зубчатое колесо (позиция 21) вращается в двух подшипниках шариковом (6) и роликовом (22).

Шариковый ставят в специальный стакан (7) и фиксируют по наружному кольцу с помощью гайки (12) и бурта. Кольцо внутренней части прижимается гайкой (8) к торцу главной шестерни через втулку (23)

Такая конструкция ограничивает осевое смещение ведущего зубчатого колеса.

Под стаканом (7) ставят прокладки (5), которые регулируют зазор зацепа конической пары. Ведущая коническая шестерня вращается в постоянном зацепе с двумя шестернями (2, 13). Шестерня реверса или ведомая (2) ставится на два шариковых подшипника (18, 19).

Предотвращение перемещение шестерни по оси осуществляется с помощью стопорных колец, они также фиксируют сам подшипник (18) зазор зубчатых колец (2,13) регулируют при помощи прокладок, которые ставятся под фланец (3) и болтов (4). Полый хвостовик (2) имеет нарезанные шлицы, которые передают вращение на вал ходоуменьшителя Т-40 и ставиться на место стакана (3)

В момент монтажа ходоуменьшителя нужно извлечь шестерню с подшипниками (2) из стакана (3) и монтируют её в стакан самого ходоуменьшителя.

Торцы ведомых зубчатых колес сделаны со шлицевыми прорезями, между ними на шлицах вала находится муфта (20), она имеет возможность перемещаться в осевом направлении.

Вращение первичного овала происходит в двух подшипниках шарикового типа, один из них находится в расточке корпуса КПП, а второй в расточке правой стенке корпуса и фиксируется крышкой стакана т кольца по направлению оси, что предотвращает какое-либо смещении по ней.

Также на шлиц первичного вала с правой стороны коробки передача крепится в неподвижном состоянии ведущее зубчатое колесо первой передачи. На сквозные прямоугольные шлицы вала установлена ведущая шестерня 4-й передачи и еще две скользящие каретки:

1) Ведущее зубчатые колеса 2-й и 3-й передач;2) Ведущая шестерни 5-й и 6-й передач.

На левый конец вторичного вала установлена прямозубое зубчатое колеса, которое отвечает за синхронный привод ВОМ. При этом вторичный вал совершает вращение в двух подшипниках роликового и шарикового типа. Роликовый монтируют в расточку корпуса коробки передач, а шариковый в расточку правой стенки.

На шлицы второго вала монтируют шестерню 6-й передачи и зубчатые колеса 2-й и 5-й передач, а также блок ведущей шестерни главной передачи и шестерни 3-й передачи. Также на вал ставят каретки:1) Шестерня 4-й передачи и заднего хода;

2) 1-я и замедленная передачи.

Вал шестерни замедленной передачи расположен в правой нижней части корпуса коробки передач трактора и его вращении осуществляется в двух шарикоподшипниках. На нем же закреплен блок зубчатых колес заднего хода.

Также на вал крепят нарезанные зубья шестерни, что находиться в постоянном зацепе с промежуточной шестерней. Крепе оси осуществляется через пластину в стенку корпуса трансмиссии трактора Т-40.

Схему переключения передач Т-40 мы рассматривала в одной из наших статей ранее.

Схема КПП

Схема переключения КПП Т 40 расположена в кабине каждого трактора над щитком. Управление осуществляется рычагами переключения передач и реверса, а также педалью сцепления. При правильном выборе передач трактор будет работать с максимальной производительностью и минимальной нагрузкой на детали трансмиссии, а также уменьшится расход топлива.

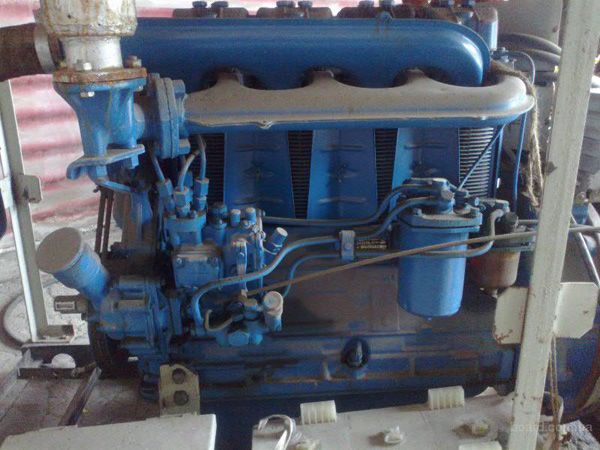

Двигатель машины

По техническим характеристикам трактора Т-40 можно увидеть, что все серии без исключения оснащались движками Владимирского производства. Чуть позже было решено модернизировать коробку передач трактора Т-40, где уже допускалось применение двигателей иных производителей. В любом случае, согласно спецификации транспортной техники, все двигатели должны быть четырёхтактными, где используется четырёхцилиндровый вариант дизельного силового агрегата с принципом воздушного охлаждения. Если включились две скорости на тракторе Т-40, то следует обратить внимание на то, что в моторной части отсутсвует блок-картер установки. Технологические съёмные цилиндры имеют рядный вариант исполнения, который оснащен радиаторными рёбрами. Этот орган управления трактора Т-40 способствует эффективному отведению тепловых характеристик.

Для того чтобы лучше охлаждалось масло, в конструкции был предусмотрен вспомогательный радиатор масляного типа, так как зачастую в летний период года воздушного охлаждения было явно недостаточно для сельхозтехники. В зимний период года радиатор отключался, чтобы можно было сохранить регулировку сцепления на тракторе Т-40 по требуемым параметрам. На панели установлен датчик температуры, который предназначен для контроля температуры машины в целом.

Для рулевого управления трактора Т-40 был предусмотрен электростартёрный запуск агрегатной техники для дизельного варианта топливо. Реже применялся бензиновый вариант запуска машины на основе пускового оборудования ПД-8. Несмотря на то, что многие считают проблемой, как отрегулировать сцепление на тракторе Т-40, при правильной эксплуатации машины, основные технические данные оставлялись на том же уровне исполнения.

Схематичное управление коробкой передачи

Рассматривая принципиальную схему переключения передач трактора Т-40, следует выделить, что сельхозтехника оснащалась 4-х ходовым вариантом восьмискоростного типа исполнения для механической коробки передачи (присутствует 1 замедленная передача в конструкции машины). Наличие режима реверса позволяет легко и без особых усилий управлять транспортом как вперёд, так и назад. Главной отличительной особенность коробки передач является нестандартное расположение валов, которые размещены поперёк. Эти факторы позволили не только упростить машину, но и улучшить работу устройства переднего моста трактора Т-40АМ. Таким образом, произошло объединение основных узлов и деталей машины, где удалось получить малогабаритный вариант машины, соединивший в себе агрегаты с компонентами заднего моста без ущерба производительности транспортного агрегата.

Передняя часть корпуса стенки работающей трансмиссии соединена с корпусными деталями сцепления. Кроме этого, здесь же имеются резьбовые соединения, предназначенные для крепления дополнительных элементов и узлов, подбирая под размер ремня генератора трактора Т-40. На задней части стенки размещения трансмиссии находится крепёжный компонент для навесного оборудования. Здесь же установлен удлинитель ВОМ, а также производится монтаж специальных тормозных рукавов общего принципа действия. Все дополнительные рычаги управления, а также компоненты управления механизмами передачи, реверсной части, элементов дифференциала помещены на видимой части крышки коробки передачи.

Узлы ходовой части сельхозагрегата

Качественной и надежной опорой для машины служит наличие переднего и заднего моста. Передняя часть осевого управления служит своеобразной опорой и функциональное предназначение, это смена движения режима колёс для задания нужного направления. Задние колеса, учитывая размер шины на трактор Т-40, служат в качестве преобразователя на крутящий момент двигателя, создавая при этом требуемый механизм движения транспортного агрегата.

При необходимости на колеса могут устанавливаться дополнительные агрегаты, которые предназначены для улучшения сцепления с основным дорожным покрытием, при этом электрическая схема трактора Т-40 не теряет свои первичные заданные значения. В зависимости от того, какое навесное оборудование вы используете для машины, рабочее давление в шинах должно выдерживать требуемый диапазон 0,10-0,14 МПа. Уникальной особенностью технических характеристик трактора Т-40 М является возможность использовать колеса «наизнанку», то есть, можно расширить клиренс с 1200 мм до 1800 мм что имеется не во всех моделях тракторной техники отечественного и зарубежного производства. Точно также можно расширить агротехнический вариант просвета с 500 мм до 650мм.

Кабина машины

Модернизированный вариант кабины был доработан в последние годы производства спецтехники, и принципиальная схема электропроводки трактора Т-40 связана с основными рычагами управления машины, где на панели расположены все имеющиеся пусковые механизмы. Каркас из труб, который является основой для кабины, позволяет снизить риски и травмированность, в случае внезапного опрокидывания машины.

Дополнительные значения и характеристики

Ввиду того что в машине предусмотрены различные варианты двигателей, поэтому расход топлива трактора Т 40 у всех разный, но наименьшее значение, согласно действующему руководству по эксплуатации трактора Т 40 составляет в пределах 7,28 кг/час. В любом случае, это не окончательный параметр, так как расход зависит от типа грунта эксплуатации, характера работы и множества других дополнительных факторов. Имеется также незначительное расхождение электрической части машины по модельным категориям, где схема электрооборудования трактора Т-40 со стартером имеет отличительные характеристики.

Модификационная линейка тракторов

Модификация агрегатов представлена следующими сериями:

• Серия Т-40А. Наличие функции полного привода. Отличный вариант для коммунальных служб.
• Серия Т- 40 АН. Машина используется для работы на крутых склонах.
• Серия Т-50А. Модифицированная серия «сороковки», где допускается использование тяжёлого навесного оборудования. Серийный ряд используется для промышленных целей.

Трактор снят с производства в 1995 году, но производство запасных частей осуществляется до сих, что указывает на популярность машины, несмотря на некоторые недостатки, особенно в системе охлаждения сельхозтехники.

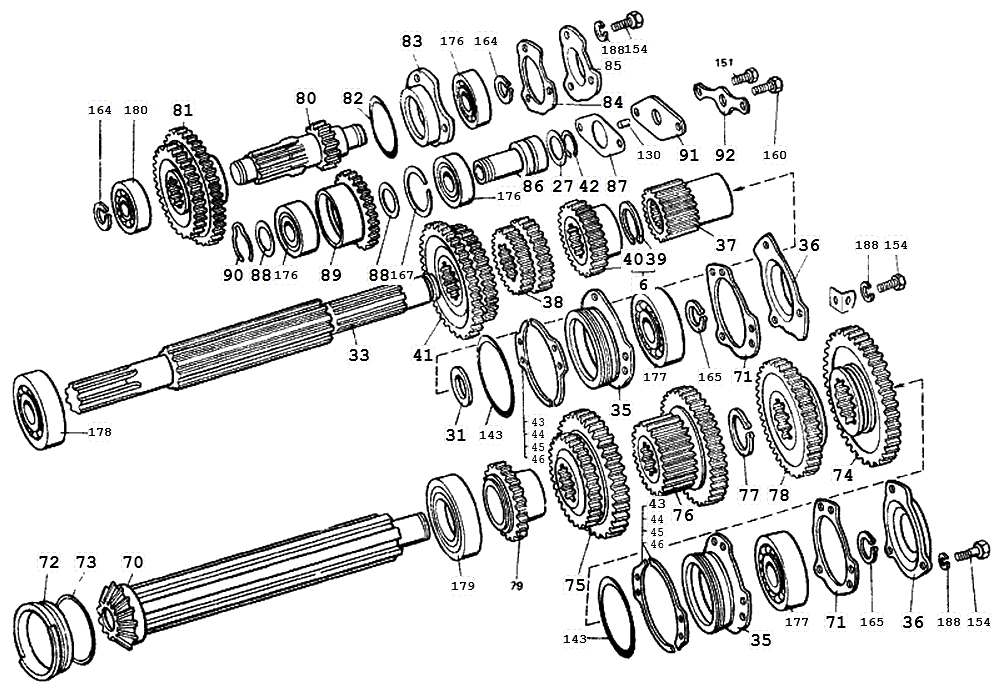

Схема коробки передач Т-40

Колесный трактор Т-40 занимал одно из важнейших мест в линейке продукции Липецкого тракторного завода с 1961 по 1995 год. На сегодняшний день он снят с производства, но продолжает оставаться верным помощником тысяч фермеров, строителей, коммунальных служб. Среди наиболее успешных конструкторских решений, обусловивших популярность Т-40 — коробка передач, трансмиссия и переднекапотная компоновка. В результате трактор показал себя экономичным в эксплуатации, надежным и простым в обслуживании и ремонте и продолжает активно использоваться на многих современных хозяйствах и предприятиях.

Технические данные сельхозагрегата

Подробная инструкция по эксплуатации трактора Т-40 позволяет узнать нюансы и эксплуатационные характеристики машины, которая предназначена для широкого фронта проведения сельскохозяйственных работ.

Значение Параметры

Вид и параметры мощности мотора	Д-37(37 л.с.); Д-144(50 л.с.)
Общий конструктивный вес машины (в зависимости от колёс)	2300-2600 кг
Скоростной режим	От 1,6 кмчас до 27 кмчас
Включение передач вперёд-количество	7
Включение передач — назад, количество	7
Категория агрегата	Тяговый класс, вид 0,9 т.с.
Длина машины	3660 мм
Ширина агрегата	1620 мм
Высота техники	2100 мм
Клиренс просвета для агротехники	500 мм
Регулировка параметров колее	От 1200 до 1800 мм



Уход и обслуживание коробки переключения передач

Для того, чтобы качественно и долго использовать коробку передач на тракторе Т-40, необходимо соблюдать ряд эксплуатационных правил, которые связаны с периодической заменой масла. В первую очередь, следует использовать лишь качественное масло для трансмиссии, что позволит предотвратить поломки, связанные с коррозией, а также увеличить время по отсутствию возникновения износа основных деталей. Стоит учитывать, что смазочный материал необходимо использовать в зависимости от времени года (то есть от температуры снаружи). Всего предлагается три вида: всесезонные, летние и зимние.

Во-вторых, контрольную проверку наличия и состояния смазочных материалов необходимо выполнять один раз в 240 часов работы. Данная процедура очень простая, проводится с помощью контрольной пробки на корпусе коробки передач. В случае того, если масло не достает до контрольной отметки, то его необходимо долить. Важным моментом является то, что нельзя переливать масло выше отметки, так как это может привести к увеличению плотности смазочных поверхностей на деталях.

В-третьих, каждый 960 час работы следует промывать детали и узлы КПП путем слива смазочной жидкости с двигателя. Это позволит устранить твердые отложения в самой коробке. Что касается шестерен, то их величина зацепления не регулируется, поэтому они эксплуатируются до полной потери своей способности выполнять функции.

Преимущества и недостатки трактора Т-40

Основное про коробку передач трактора дт-75
Как и любые другие тракторы, сельскохозяйственный агрегат Т-40 обладает своими плюсами и минусами.

В число основных преимуществ сельскохозяйственной машины входит:

• высочайшая устойчивость и проходимость, независимо от типа грунта;
• высокая маневренности при любой скорости передвижения;
• свободный доступ к функционалу, расположенному в задней части трактора;
• легкость в управлении;
• универсальность, которая заключается в возможности использовать для работы с агрегатом любой тип навесных приспособлений;
• долговечность и высокая надежность трактора;
• запчасти и механизмы для замены можно найти практически в любом магазине или на рынке;
• наличие гидравлического усилителя руля.

Недостатков у трактора Т-40 на порядок меньше. Среди них эксперты выделяют:

• плохо продуманная система охлаждения двигателя трактора – из-за этого мотор очень быстро нагревается в жаркую погоду. Исправить этот заводской недочет поможет модернизация агрегата своими руками;
• плохой запуск мотора в холодную погоду;
• в кабине водителя не предусмотрен подогрев и кондиционер, что плохо сказывается на комфортабельности при работе в холодную и знойную погоду.

Несмотря на наличие определенного количества недостатков, трактор Т-40 входит в число наиболее популярных агрегатов на территории стран постсоветского пространства. Отзывы владельцев трактора свидетельствуют о его высокой производительности независимо от типа выполняемых им работ.

Рис.2 — Схема зацепления шестерен при включении передач КПП Т40М-0020050 трактора Т-40

а – четвертая передача; б – первая передача; в – вторая передача; г – шестая передача; д – задний ход; е – замедленная передача; ж – третья передача; з – пятая передача.

Ремонт заднего моста

Устройство заднего моста трактора Т-40 включает в себя:

• корпус редуктора;
• фланец, который относится к карданной передаче;
• шестерни главной передачи;
• самоблокирующийся межосевой дифференциал.

Во время технического обслуживания и ремонта необходимо сделать следующее:

1. Слить масляную жидкость из редуктора.
2. Отсоединить карданный вал.
3. Демонтировать полуоси.
4. Снять задние колеса и тормозной барабанный механизм.
5. Открутить крепежные болты, которые соединяют редуктор и задний мост.
6. Демонтировать сальники, фланцы, подшипники и сателлиты.
7. Осмотреть все детали на наличие повреждений и износ.

Порядок действий при сборке редуктора заднего моста:

1. К ведущей шестерне присоединить регулировочную шайбу.
2. Прикрепить распорную втулку, подшипники и фланец.
3. Затянуть контргайку.
4. Установить ведомую шестерню в корпус дифференциала.
5. Отрегулировать люфт.
6. Затянуть все крепежные гайки и болты.

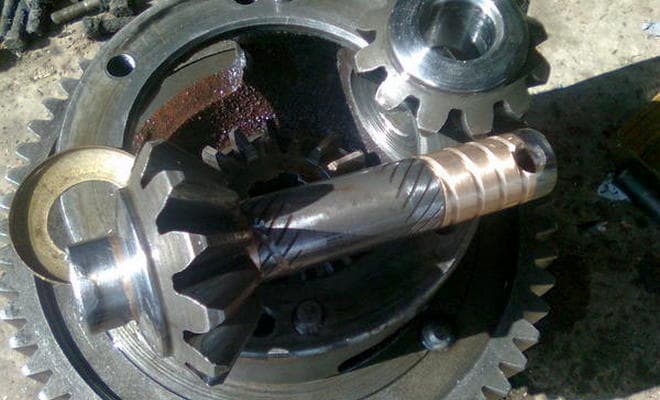

Ремонт блокировки

Для того чтобы отремонтировать механизм блокировки, нужно:

1. Установить в нейтральное положение рукоятку переключения передач.
2. Отпустить педаль главной муфты, т.е. муфта должна быть включенной.
3. Расшплинтовать палец вилки и демонтировать ее с рычага блокировочного механизма.
4. Перевести рычаг в крайнее положение, которое будет соответствовать включенной муфте.
5. Отвернуть вилку и отсоединить ее от тяги.
6. Отрегулировать механизм блокировки.
7. Установить на место палец вилки и зашплинтовать его.

Для того чтобы смазать все детали данного механизма, необходимо разбрызгать масляную жидкость по корпусу трансмиссии транспортного средства.

Установка блокировки дифференциала производится следующим образом:

1. Устанавливают трактор на специальную платформу.
2. Откручивают колеса.
3. Снимают тормозные барабанные механизмы.
4. Регулируют и вытягивают полуоси, карданный вал, редукторы.
5. Ставят блокировку и устанавливают все детали в обратном порядке.

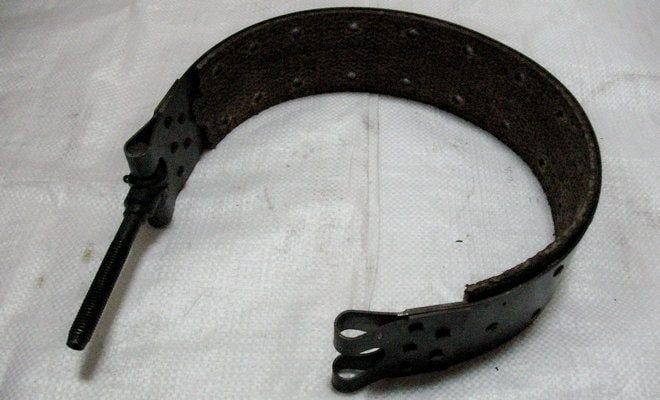

Ремонт тормозных лент

Перед тем как делать замену тормозных лент на Т-40, нужно снять износившуюся деталь:

1. Убрать емкость для топливной жидкости.
2. Демонтировать переднюю и заднюю панели пола.
3. Убрать верхние крышки и задние люки.
4. Отсоединить тяговый механизм от тормозного рычага.
5. Отвернуть регулировочную гайку.
6. Снять рычаг с валиками с кронштейна.
7. Разъединить тормозную ленту.
8. С внутренней части корпуса отвернуть крепежные болты.
9. Демонтировать кронштейн.
10. Оттянуть за верхний конец тормозные ленты в заднем направлении.
11. Отвернуть болты, которые соединяют верхнюю и нижнюю части лент.
12. Снять верхнюю часть тормозной ленты с барабана бортового фрикционного механизма.
13. Провернуть нижнюю часть ленты вокруг барабана и вытянуть ее.
14. Убрать тормозную пружину и тягу от рычага.
15. Открутить болт наружного рычага и снять его с валика.
16. Найти шпонку. На шпонке установлена собачка, ее нужно выбить.
17. Выбить валик вместе с заглушкой.
18. Убрать рычаг и кольцо.
19. Заменить тормозную ленту и установить все механизмы обратно.

Как отрегулировать сцепление

Порядок действий во время регулировки сцепления:

1. Открыть люк корзины муфты сцепления.
2. Расшплинтовать и вытащить осевую часть вилки тягового механизма.
3. Убрать вилку с рычага.
4. Навинчивая вилку, установить длину тяги так, чтобы при соединении вилки с рукояткой, промежуток между концами рычагов и подшипниками выжимного типа составлял 4 мм.
5. Установить и зашплинтовать осевую часть вилки.
6. Закрыть люк в корзине вместе с крышкой.

Если данный механизм невозможно отрегулировать путем увеличения длины тяги, то можно сделать следующее:

1. Открыть верхний люк и расшплинтовать гайки.
2. Открутить регулировочные болты.
3. Переместить все рычаги в переднее положение.
4. Соединить рычаг муфты и тяговую вилку.
5. Зашплинтовать ось.
6. При помощи щупов отрегулировать зазор.

Замена сцепления проводится так:

1. Демонтируют передние колеса.
2. Убирают трос крепления с кронштейна.
3. Отсоединяют трос.
4. Откручивают болты.
5. Ослабляют заднее крепление продольного рычага.
6. Откручивают болты, которые находятся на левом кронштейне.
7. Отворачивают нижний кожух.
8. Откручивают заднюю опору двигателя.
9. Убирают хомут привода.
10. Снимают крепежные элементы двигателя.
11. Отворачивают сцепление.
12. Меняют подшипники.
13. Заменяют ведомый диск.

Ремонт и обслуживание коробки передач

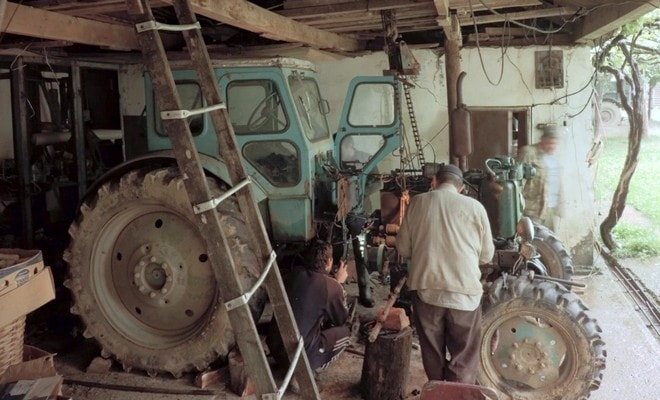

При конструировании трактора разработчики уделяли особое внимание его ремонтопригодности в полевых условиях. Все детали и узлы должны были быть рассчитаны на ремонт в полевых условиях, когда доступа к квалифицированной сервисной службе нет. Поэтому многие водители успешно выполняют обслуживание и ремонт КПП Т 40 своими руками, минимизируя расходы и простои.

Техническое обслуживание КПП сводится к проверке количества смазки в картере и его периодической замене (или доливу). Проверять, сколько масла в коробке Т 40, следует через каждые 240 часов работы с помощью контрольной пробки, расположенной на корпусе коробки. Через это же отверстие заливают масло при доливе или замене — строго до уровня контрольной отметки, не ниже и не выше.

Недостаток смазки приведет к повышенному износу и перегреву КПП, а избыток может привести к поломке зубьев.

После каждых 960 часов работы рекомендуется промыть детали и узлы коробки и сменить масло. Слив отработанного масла осуществляется при горячем двигателе через отверстие в нижней части КПП. Используются минеральные трансмиссионные масла, в идеале — всесезонные. В районах со значительными перепадами годовых температур важно следить, чтобы масло соответствовало сезону.

Схема КПП Т-40

Шестерни и валы коробки на Т 40 не нуждаются в регулировке.

Некоторые советы по ремонту и замене основных узлов:

1. При замене конической передачи заменяются обе шестерни, и ведомая, и ведущая. Сначала устанавливается ведущая. Расстоянием до оси первичного вала (40±0,1 мм) регулируется прокладками под стаканом подшипника. Ведомая шестерня устанавливается с зазором в зацеплении зубьев 0,25—0,6 мм. Аналогичным образом устанавливается коническая шестерня.
2. Механизм блокировки передач не нуждается в плановой регулировке, но подлежит ей после любой разборки.

При ненадлежащей работе блокиратора дифференциала он регулируется в следующем порядке:

• открутить гайку, фиксирующую болт регулировки, одновременно вкручивая сам болт в педаль блокировки с нижней стороны;
• полностью выжать педаль;
• откручивать болт, пока он не не упрется в крышку коробки;
• отпустить педаль, открутить болт еще на один оборот и зафиксировать гайкой.
