Технические характеристики гусеничного крана РДК-25 (250) и его модификаций РДК 250-02, 250-03: силовая установка, устройство, электроообрудование

Кран на гусеничном ходу РДК-25 (РДК-250)

Стреловой полноповоротный гусеничный кран РДК-250 стал одним из самых популярных кранов. Он применяется для погрузо-разгрузочных, строительно-монтажных работ. Дополнительное оборудование позволяет осуществлять бурильные работы, забивать сваи.

Выпускался в двух вариантах, стреловом и башенно-стреловом. В первом варианте вылет регулируется наклоном стрелы, во втором варианте стрела неподвижна, а для изменения вылета используется управляемый гусек.

Применение грейфера допускается только в стреловом варианте.

Двигатель

Предусмотрен 4 кратный, 6 цилиндровый дизельный агрегат на основе водного охлаждения. К двигателю подсоединена бензиновая пусковая установка. С ее помощью и осуществляется запуск основного движка.

Механизм ручного типа расположен в середине маховика, с его помощью и запускается бензиновая установка. Акселератор отвечает за увеличение и уменьшение числа оборотов. Расположен он в кабине управления.

В процессе изменения с целью усовершенствования использовались различные дизельные движки:

• АО1-МЕ – это шестицилиндровый движок, который имеет полезный объем 11,5 и 130 л.с. Частота (минимальная) – 1500 об/мин.
• Д-108 – четырехцилиндровый дизель, который имеет мощность 108 л.с. Частота оборотов немного меньше предшественника – 1140 об/мин.
• Д-440 – четырехцилиндровый движок мощностью 98 лошадиных сил. Частота вращения 1750 оборотов в минуту.

Система безопасности

Безопасность работы гусеничного крана РДК-25 (РДК-250) обеспечивается спец. комплексом устройств, включающим микропроцессорный ограничитель нагрузки, осуществляющий защиту от перегрузки и опрокидывания, координатную защиту — от повреждений в тесном пространстве, защиту от высоковольтого напряжения возле ЛЭП, а также запись и регистрацию нагрузок . Система безопасности соответствует всем требованиям Ростехнадзора.

Кабина

Это конструкция из листового металла, которая располагается справа на основной платформе. Кабина состоит из высококачественной и прочной стали. Фиксируется при помощи болтов к платформе. В кабине располагаются два человека – стажер и сам машинист.

В модернизированных машинах самых первых модификаций, корпус крана не присоединялся к кабине сваркой. Это было сделано для того, чтобы быстро ее снимать при перевозке крана на достаточно большие расстояния.

Кабина разработана конструкторами так, чтобы максимально обеспечить обзор крановщику. Он может следить за стрелой, площадкой, за строповкой и непосредственно за самим грузом, который он перемещает.

Большие лобовые и боковые стекла дают крановщику необходимый обзор. Стекла снабжены системой обогрева и стеклоочистителями. Кабина также снабжена вентиляцией и системой обогрева.

Дополнительное оборудование

Первая разновидность крана РДК предполагала только установку башенно-подъемного или решетчатого приспособления, позднее была выпущена специальная мачта. Она предназначена для забивки свай и крепится на кабину. Доступно оборудование для выполнения бурильных работ, что значительно расширило область применения обеих видов РДК.

Возможности применения РДК-250

Гусеничный кран данной модификации предполагает эксплуатацию в широком температурном диапазоне: от – 40оС до + 40оС. Для выполнения строительных задач в суровых климатических условиях разработана «полярная» версия РДК-250.

Максимально допустимая скорость потоков ветра во время работы крановой установки должна быть не более 15 м/сек., если показатели повысились до 20 м/сек., то работа прекращается с целью предотвращения аварийных ситуаций на строительной площадке. Согласно нормативным документам, применение РДК-250 возможно до третьей степени ветровых нагрузок.

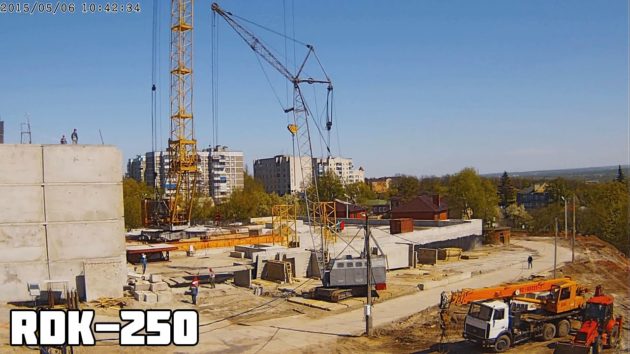

РДК-250 в работе

Скорость перемещения крана, износ гусеничной ленты и большая масса обуславливают необходимость транспортировки спецтехники с применением следующих видов транспорта:

• Автомобильный. Стреловое оборудование транспортируется бортовым транспортом, а поворотная платформа доставляется при помощи прицепа грузоподъемностью 40 т.
• Железнодорожный. В разобранном виде спецтехника транспортируется двумя платформами грузоподъемностью более 60 т.
• Морской.

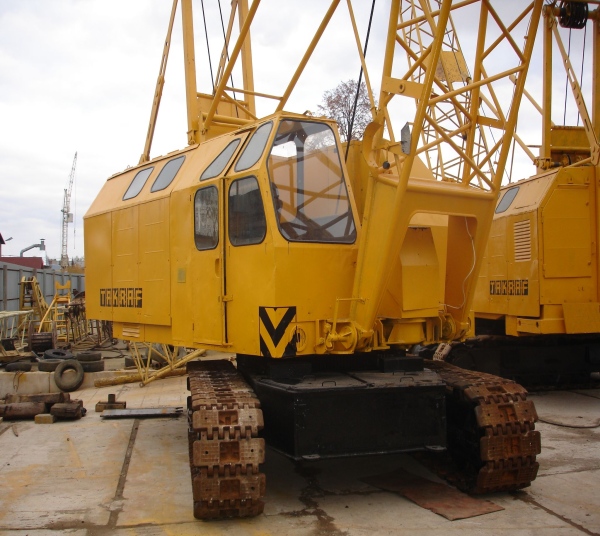

Гусеничный кран РДК-25

Многие собственники компаний, занятых в сфере строительства, хорошо знают, как важна качественная спецтехника для своевременного выполнения поставленных задач и cдачи объекта в срок. Именно поэтому монтажный кран РДК-25 пользуется такой популярностью у потребителей.

Данная модель представляет собой полноповоротную самоходную дизель-электрическую установку, предназначенную для монтажа сборных конструкций из стали и железобетона.

Кроме того, кран РДК-25 используется для сборки технологического оборудования на промышленных объектах и выполнения погрузочно-разгрузочных работ высокой сложности.

Особенности крана РДК-25

Модель имеет грузоподъемность до 25 тонн. Установка укомплектована стрелой, которая удлиняется до 32,5 метров при помощи решетчатых вставок 5 и 10 метров. Благодаря конструктивным особенностям, монтаж стрелы производится в короткие сроки.

На конце стрелы расположен наголовник, к которому крепится неуправляемый гусек. Кран РДК-25 оснащен грузовой лебедкой главного подъема, способной обеспечить большой диапазон скоростей, в том числе, посадочную.

Двухдвигательная лебедка оборудована современным планетарным редуктором.

На нашем сайте приведена подробная схема крана РДК-25, ознакомившись с ней подробнее, вы сможете убедиться в том, что модель имеет привод гусеничных тележек, независимый от электродвигателей.

Вращение от двигателей передают боковым редукторам карданные валы. Усовершенствованная конструкция привода и гусеничного хода придает РДК-25 маневренности — спецтехника может выполнять разворот на месте или на кривых при любом радиусе.

Характеристики крана РДК-25 соответствует тем требованиям, которые предъявляются к модернизированной спецтехнике. Данная модель оборудована полноповоротной платформой, которая опирается на ходовую часть при помощи двухрядного опорно-поворотного устройства шарикового типа.

В правой части платформы находится кабина оператора, где могут расположиться два человека. В удобной кабине предусмотрено все, что нужно для комфорта машиниста: шумоизоляция, отопление, вентиляция, широкий обзор рабочей площадки и хорошая видимость грузовых лебедок установки.

Кроме того, монтажный кран РДК-25 имеет интуитивно понятное управление, знакомое большинству операторов.

Для безопасности машиниста на кране установлен микропроцессорный ограничитель нагрузок. Такое устройство обеспечивает защиту от опрокидывания и перегрузок, а также повреждений в ограниченном пространстве. Спецтехника оснащена оборудованием, оберегающим оператора от ударов током при работе вблизи ЛЭП.

Кран работает от внутреннего дизель-генератора, но питание может поступать от внешнего источника электроэнергии.

Использование внешнего источника электричества снижает затраты на дизельное топливо, а также полезно с точки зрения экологичности и бесшумности работ в черте города.

Дизель-генератор, установленный на кране РДК-25, в случае необходимости применяется в качестве дополнительного источника энергии.

Кран РДК-25: технические характеристики

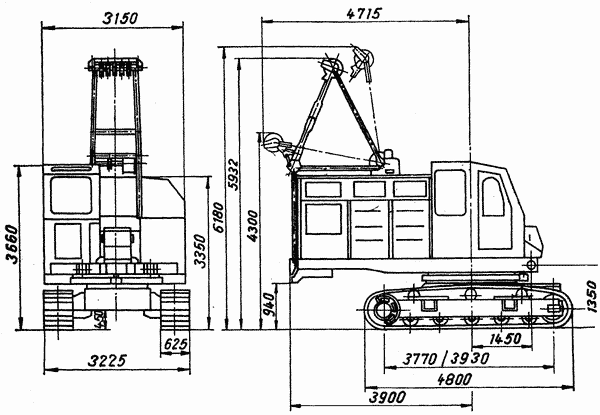

Спецтехника имеет внушительные габариты (без рабочего оборудования): ширина — 3225 мм, длина — 6300 мм, высота — 4300 мм. Неудивительно, что РДК-25 весит при этом 41,3 тонны.

Поэтому скорость, которую развивает модель при перемещении с грузом на неподготовленной площадке, не превышает 1 км в час при максимально допустимом уклоне площадки в 3 градуса.

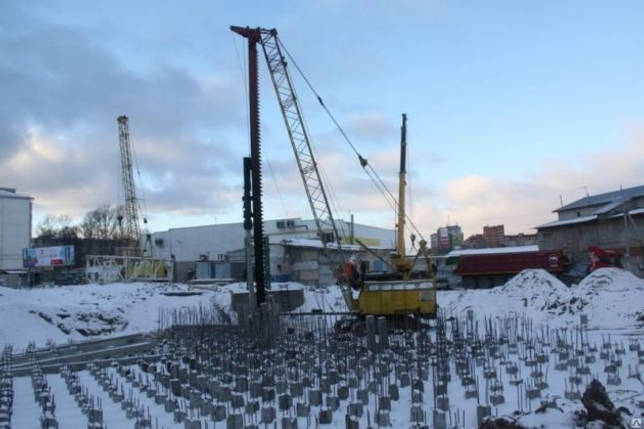

Порядок работы копра

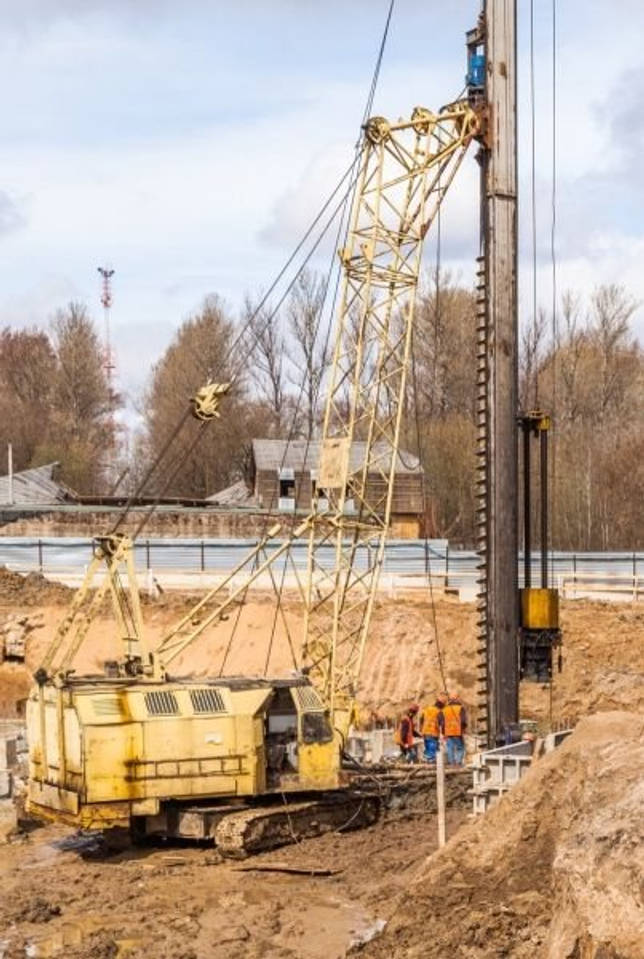

Копер бурит лидерную скважину и забивает сваю

Копер выходит на точку забивки согласно сетке свайного поля. Если проектом предусмотрено — бурит лидерную скважину. Затем шнек извлекается и бур отводится в сторону. Сваебой подтаскивает с временного склада сваю вспомогательной лебёдкой и заводит её под наголовник дизель-молота. Выполняется 2-3 удара, проверяется вертикальность. Свая забивается в грунт до проектной глубины или до проектного отказа. Перемещение на следующую точку.

Оттяжки

Характеристика	Оттяжки
полиспаста стрелы (башни)	жесткого гуська	маневрового гуська
Конструкция каната. № стандарта	М 30×180 TGL 17555	D 26×160 TGL 9541	М 28×160 TGL 17553
Диаметр каната, мм	30	26	28
Длина оттяжки между осями коушей, м	2,590 4,790 6,300 9,825	16,060	1,410 4,660 15,390
Поверхность проволоки	светлая	светлая	светлая
Временное сопротивление проволоки при растяжении, МПа	1800	1600	1600
Номинальное суммарное разрывное усилие проволок в канате, Н	675 500	401 500	504 000
Разрывное усилие каната в целом, H	540 000 2	321 200 2	403 000 2
Коэффициент запаса прочности оттяжки	при работе	7,62 > 3,5	3,78 > 3,5	3,73 > 3,5
при монтаже	3,64 > 3,5
Расчетное натяжение оттяжки, Н	при работе	71 000	85000	108000
при монтаже	148 500

2 0,80 от номинального суммарного разрывного усилия проволок в канате

Суммарное разрывное усилие см. сертификат на канат (оттяжку).

Характеристика	Оттяжки
полиспаста маневрового гуська	оттяжка от запро­кидывания манев­рового гуська	страховочная растяжка
Конструкция каната, № стандарта	М 30 х 180 TGL 17555	D16 х 160 TGL 9541	М 30 х 180 TGL 17555
Диаметр каната, мм	30	16	30
Длина оттяжки между осями коушей, м	2,59 4,79 8,30	14,53 3	5,00
Поверхность проволоки	светлая	светлая	светлая
Временное сопротивление проволоки при растяжении, МПа	1800	1600	1800
Номинальное суммарное разрывное усилие проволок в канате, Н	675500	157000	675 500
Разрывное усилие каната в целом, Н	540 000 2	125 600 2	540 000 2
Коэффициент запасапрочности оттяжки	3,66 > 3,5	7,85	3,66 > 3,5
Расчетное натяжение оттяжки, Н	147 550	20 000	147 550

2 0,80 от номинального суммарного разрывного усилия проволок в оттяжке

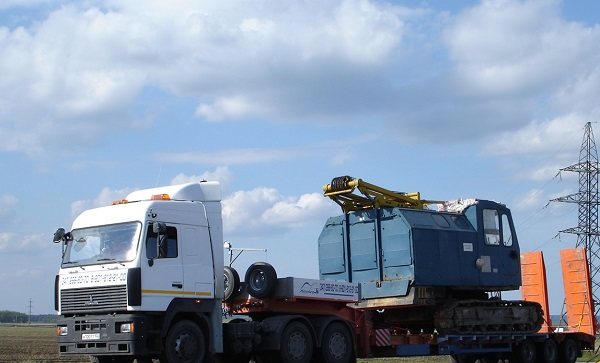

Транспортировка

Кран может передвигаться со скоростью менее 1 километра в час. В связи с этим он нуждается в транспортировке, чтобы преодолевать большие расстояния. Транспортировка возможна следующими способами:

• Железнодорожными составами. Если выбирать данный метод перевозки, то РДК-250 подлежит разборке. Перевозят его отдельные части и главные механизмы. Этого требуют установленные нормы ЖД по габаритам. Переправляют РДК-250 на специализированных платформах.Обязательно снимается стрела, укосина отсоединяется. Кабину также нужно демонтировать. Крепятся все узлы крана в строгом соответствии с расчетами и действующими чертежами, которые утверждаются в соответствующем порядке.
• По автомагистралям. Перевозка осуществляется специализированным автотранспортом. Транспортируется кран только в разобранном виде, в соответствии с утвержденными требованиями. Перевозку необходимо согласовать заранее с ГИБДД. Следует получить все действующие разрешения на транспортировку.
• Водным транспортом. Перевозится машина баржами или другим видом водного транспорта.

Ходовая часть

Колеса, блоки и передвижные траки – это основные части «ходовки». Сцепляются они за счет пальцев. Лента предусматривает 80 пальцев и 40 литых звеньев.

Поворотная основа соединяется с «ходовкой» при помощи приспособления опорно-поворотного типа. Используемый кольцевой токосъемник служит для соединения электроцепей различных частей машины.

Рабочее движение

Скорость, с которой вращается главная платформа, составляет 0,27 оборотов в минуту (в нагруженном состоянии). Движение не нагруженного крана – 1,13 оборотов в минуту.

Стреловой кран:

• Движение стрелы вверх — от 12,5 до 25,3 м. Дополнительно-вспомогательный составляет — 15,7 м/мин. Главный – от 0,37 до 7,37 м/мин.
• Вертикальный подъем стрел от 27,5 до 35,3 м. Дополнительный — 15,7 1 м/мин. Главный – от 0,741 до 14,74 м/мин.
• Опускание стрел от 12,5 до 25,3 м. Вспомогательный – 4,5; 16 м/мин. Главный – 0,4; 2,6; 7,8 м/мин.
• Опускание стрел от 27,5 до 35,3 м. Вспомогательный – от 4,5 до 16 м/мин. Основной – от 0,8 до 15,6 м/мин.

Башенно-стреловой кран:

• Гусек 10 метров (подъем) – 0,37 — 7,37 м/мин.
• Гусек 15, 20 метров (подъем) – 0,741 — 14,74 м/мин.
• Гусек 10 метров (спуск) – 0,4 — 7,8 м/мин.
• Гусек 15, 20 метров (спуск) – 0,8 — 15,6 м/мин.

Особенности эксплуатации

Кран РДК-25 предназначен для использования при самых разных температурах в диапазоне от -40?C до +40?C. Для работы при низких значениях температур предназначена «полярная» модификация РДК-250-4.

Максимальная скорость ветра при работе должна быть менее 15 м/сек. В случае, если скорость ветра превышает значение в 20 м/сек, рабочее оборудование, в соответствии с существующей инструкцией, должно быть опущено. Согласно карте районирования территории по ветровым нагрузкам, отраженной в ГОСТ 1451-77, эксплуатация крана РДК-250 допускается в районах до 3-го пояса ветровых нагрузок.

Фото гусеничного крана РДК-25 (250)

Учитывая низкую скорость передвижения крана, достаточную только для перемещения в пределах рабочей площадки, а также невозможность движения по общим дорогам по причине высокого износа гусеничной ленты и разрушения дорожного покрытия, транспортировка крана осуществляется следующими способами:

• Автотранспортом. Для перевозки шасси с поворотной платформой необходимо использовать прицеп грузоподъемностью 40 т, стреловое оборудование допускается перевозить при помощи бортовых транспортных средств.
• Ж/Д транспортом. Частично разобранный кран перевозится на двух платформах грузоподъемностью по 60 т.
• Водным транспортом.

Описание гусеничного крана РДК-25 (РДК-250)

РДК-250 (он же РДК-25) — широко распространенный монтажный гусеничный кран, — применяется для строительных, монтажных и погрузочно-разгрузочных работ. Гусеничные краны РДК-25 выполняют работы: от нулевого цикла строительства до окончательного возведения надземных объектов, — и не нуждаются в специализированном подходе при эксплуатации. Простота технических решений делает РДК-250 максимально надежным для выполнения любых работ.
— Основная стрела крана 12,5м, удлиняется до 32,5м решетчатыми вставками 5м и 10м с помощью безрезьбовых пальцевых соединений, что обеспечивает быстрый монтаж стрелы. — На кран может быть установлен неподвижный (жесткий) пятиметровый гусек, с крюком для вспомогательного подъема г/п 5 тн. — Кран может перемещаться с грузом до 25тн со скоростью 1 км/ч по неподготовленной площадке. — Кран РДК-25 не требует заранее подготовленной площадки для работы. Гусеничный ход обеспечивает уверенную проходимость в самых разнообразных условиях, обеспечива хорошую устойчивость при передвижении и работе с грузами. — Конструкция гусеничного хода и привод крана позволяют выполнять разворот на кривых любого радиуса и на месте. — РДК-250 оборудован теплозащищенной и шумоизолированной кабиной, с хорошей видимостью рабочего пространства и области расположения грузовых лебедок.		— Кран РДК-25 широко применяется для строительных, монтажных и погрузочно-разгрузочных работ. — Питание крана возможно как от внутренней дизель-генераторной установки мощностью 70кВт, так и от внешнего источника электропитания 50Гц 380В. — Дизель-генераторная установка крана может применяться для обширного спектра нужд — как доп. источник электроэнергии. — Питание от внешней электросети обеспечивает экологичность и относительную бесшумность при работе в городе, что также существенно экономит топливо. — Адаптирован для различных климатических поясов: от арктического до экваториального. — Быстрый шеф-монтаж и ввод в эксплуатацию при минимальных трудозатратах. — Стандартное управление краном РДК-25 хорошо знакомо большинству операторов.

Рабочие параметры

РДК-250 обеспечен стрелой 12,5 м. Чтобы предотвратить перегруз машины в процессе эксплуатации, предусмотрено использование специальной системы, которая контролирует смещение стрелы к силовым ЛЭП.

Характеристики РДК-250:

• стрела – 12,5 м;
• протяженность (с наибольшим вылетом) – 35,2 м;
• гусек – 5 м;
• смещение (малое) – 1,75 м;
• полное смещение вместе с главной стрелой – 13,6 м;
• размеры мачты – от 12,5 до 27,5 м;
• размер контролируемого гуська – от 10 до 20 м;
• подъемная сила с учетом самого малого вылета – 25 т;
• подъемная сила с учетом полного вылета – 3,6 т;
• подъем (дополнительный) – 5 т;
• грузовой момент – 100 т*м;
• высота при самом малом вылете крюка – 12,4 м;
• подъем при полном смещении крюка – 7 м;
• высота при самом малом смещении дополнительного крюка – 15,7 м;
• высота при самом сильном смещении запасного крюка – 6 м;
• масса – 45,2 т;
• давящая сила – 0,085 Мпа;
• действующие электрические установки – 75 кВт;
• габариты – 3225х6300х4300 мм.

Модификации: РДК 25, 250, 500

В 1966 году завод Zemag вместе с ВКТИ МинМонтажСтрой СССР разработал 1-ю модель дизель-электрического гусеничного крана RDK-25, унифицированного узлами с украинским МГК-25.

Новый кран усовершенствован ходовым многомоторным устройством немецкого производства.

Выпуск модификаций крана РДК:

• 1967г— РДК-25. Опытная сборка, испытание 2-х кранов совместно с комиссией представителей из Госстроя, Машиноимпорта и Госгортехнадзора;
• 1972г— РДК-250.1. Грузоподъемность новой модели — та же = 25т, «0» на конце указывает на принципиально новую разработку — была произведена замена силовой установки;
• 1980г— РДК-250.2 — изменена и уменьшена кабина крановщика, теперь при транспортировке ее демонтаж не нужен, в отличии от старой модели (не проходила по высоте на ж/д);
• 1986г— РДК-400 (г/п = 40т) для СССР, а также RDK-500 г/п = 50т для европейского рынка.
• 1988г— РДК-250.3 — новый двигатель, устройство защиты от близости к линиям ЛЭП;
• 1990г— РДК-250.4 — для эксплуатации при температурах до -50ºС, температура хранения до -60ºС. Кабина утеплена дополнительно, установлен предпусковой обогреватель двигателя;
• 1991г— краны серии РДК — сняты с производства.
• 1996г— все машины серии РДК были проданы.

В 2000-х годах в связи с ростом строительства эти машины вновь стали востребованы, и тогда восстанавливать краны РДК и выпускать зап.части для них стал Уральский крано-ремонтный завод.

О других грузоподъемных механизмах на сайте: автокраны Либхер, Ивановец 25, Галичанин 25, автокран на базе МАЗ-5337, манипулятор Tadano, пневмоколесный кран КС-5363, гусеничный кран МКГ-25БР, башенный кран КБ-403, козловой кран ККС-10 и подробно об устройстве мостового крана.

Покрытия на основе резиновой крошки

Наша компания продаёт и производит резиновую крошку путем переработки изношенных шин механическим способом на оборудование собственного производства. Подробнее о резиновой крошке Предлагаются три линии по переработке изношенных шин в резиновую крошку. Это линия по переработке изношенных шин в резиновую крошку РДК-500 и линия по переработке шин РДК-1000

Главное отличие данного оборудования от существующих аналогов заключается в его пониженной энергоёмкости и комплексном подходе переработке шин, обеспечивая полное использование получаемого продукта. Измельчаясь, продукция постоянно подвергается охлаждению и отделению посторонних включений (текстильного корда и металлокорда) На выходе получаем чистую резиновую крошку размером меньше 1мм. Оборудование по переработке шин

Плитка разработана для длительного безопасного использования, как на улице, так и в помещении. Плитка на основе резиновой крошки обладает такими качествами, как износостойкость, амортизационные свойства, высокая прочность на разрыв, истирание и деформацию, высокие допустимые нагрузки. Все виды резиновой плитки и стоимость смотрите здесь Прочное и долговечное покрытие на основе резиновой крошки и полиуретанового связующего обладает высокой комфортностью, травмобезопасностью и проницаемостью для воды, что позволяет ему оставаться сухим даже во время дождя. Резиновая брусчатка (толщина 20 мм)

Бесшовное покрытие
Резиновые Спортивные покрытия и их стоимость Выпускаются ёмкости самых разнообразных конструкций. Толщина стенок может варьироваться от 2 до 20 мм. Это могут быть простые ёмкости для хранения продукта, либо сложные реакторы с мешалками, рубашками охлаждения, теплоизоляцией, датчиками, смотровыми стеклами и т.п Ёмкости из нержавеющей стали. Ёмкости из конструкционной стали Барабанная сушилка опилок и других материалов остается единственным надежным способом, который может гарантировать результат и надежность инвестиций. Шредер серии ДДР предназначен для измельчения автомобильных шин с предварительно вырезанным бортовым кольцом и получения кусков резины шириной 20х20 мм различной длины. Шредер может перерабатывать как целые шины так и куски крупногабаритных шин. Спортивное питание в Новосибирске

Модификации спецтехники

Впервые РДК-25 (250) был представлен на рынок в 1967 году. Со временем, разработчики усовершенствовали агрегат, выпустив в производство несколько модификаций техники.

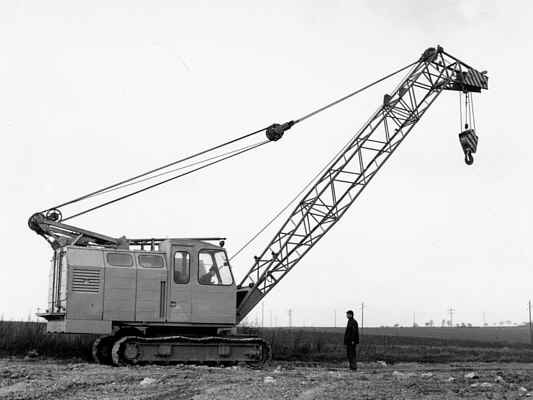

РДК-25 1967 года

Обзор наиболее популярных моделей представлен в таблице.

Модификация	Описание
РДК-250 1	Кран, выпущенный в 1972 году, оснащен новым двигателем Д-108.
РДК-250 2	Модель выпущена в 1980 году, отличается модернизированной кабиной оператора.
РДК-250 3	В 1988 на рынок поступила модификация, оборудованная новым мотором и защитой от приближения к ЛЭП линиям.
РДК-250 4	Кран выпущен в 1990 году для применения в условиях экстремально низких температур (до – 60оС).

Что представляет собой модель крана РДК-250, его технические характеристики

Высокие технические характеристики РДК-250 сделали его одним из наиболее востребованных кранов в сфере строительства. Стреловая полноповоротная спецтехника применяется при выполнении разгрузочных, погрузочных, строительных работ по монтажу конструкций на высоте.

Возможность установки дополнительного оборудования расширяет эксплуатационные возможности гусеничного крана: с помощью техники можно забивать сваи и бурить скважины.

Описание и назначение

РДК-400 – так называемая «четырехсотка», поступившая в производство в 1989 году на территории ГДР. Основные функции рассматриваемой модели – строительные и монтажные работы, погрузка и выгрузка габаритных тоннелей, перемещение сыпучих грузов, а также громоздкого технического оборудования в условиях тяжелого бездорожья. Кроме того, этот самоходный агрегат можно использовать при разгрузке и растаскивании завалов, образовавшихся в результате разрушений городской инфраструктуры, последствий стихийных бедствий и других глобальных катастроф. Помимо этого, РДК-400 станет достойной альтернативой маломощным манипуляторам.

Устройство

Кран базируется на гусеничном шасси, ширина используемых гусениц составляет 625 мм. Установленная кабина имеет вибро- и звукозащиту. Для комфорта работы установлен отопитель.

Рабочее оборудование может быть двух видов:

• Стреловое. Стандартная стрела имеет длину 12.5 метра. Наращивание ее осуществляется при помощи дополнительных решетчатых вставок длиной 5 или 10 м. Соединение секций стрелы осуществляется при помощи безрезьбовых пальцев, что повышает скорость монтажа. Опционально может быть установлен жесткий гусек длиной 5 м.
• Башенно-стреловое. Решетчатая мачта закреплена неподвижно при помощи тросов-оттяжек. К мачте крепится управляемый (маневровый) гусек длиной 10, 15 или 20 м, при перемещении которого изменяется вылет.

Для обеспечения грузоподъемности в 25 т главный подъем использует 3-х блочную крюковую обойму. Во вспомогательном подъеме используется один блок.Устройство и габаритные размеры гусеничного крана РДК 25

Кран имеет дизель-электрический привод. Для автономной работы может использоваться установленный дизельный двигатель, подключенный к электрическому генератору. Для запуска основного двигателя смонтирован небольшой бензиновый мотор. Все механизмы крана оснащены индивидуальными электроприводами.В качестве альтернативы возможно подключение крана к электросети напряжением 380 В, 50 Гц. Потребляемый ток – 125 А.
