Технические характеристики козлового крана ККС 10

Область использования

Козловой кран ККС — 10 незаменим в тех случаях, когда использование другой погрузочной техники не представляется возможным. Конструкция не занимает много места, при этом охватывает большие площади. ККС – 10 незаменим на участках, где требуется работать с крупногабаритными грузами. Его задействуют:

• на железнодорожных предприятиях;
• в грузовом порту;
• на лесозаготовках;
• в возведении крупногабаритных комплексов;
• на стройплощадках;
• на заводах железобетонных изделий;
• на складах открытого типа;
• на больших территориях;
• в промышленных цехах в качестве погрузочного средства;
• для работы с гидротехническими системами.

ККС представляет собой специализированный подъемный механизм для работы на участках открытого и закрытого типов, его используют в ангарах. Козловой кран часто задействуют на конвейерных производствах. Конструкции такого типа отличаются мобильностью. Это неприхотливое оборудование обладает высокой продуктивностью, имеет продолжительный срок эксплуатации до 20 и более лет.

Подъем и запасовка

Механизм подъема крана ККС-10 представлен лебедкой с одним барабаном и электрическим приводом. По двум встречным канавкам проходят витки ветвей поднимающего каната. Тормоз с колодками монтируется на редукторном валу. С одного конца фиксируется шестеренка, передающая вращение на винт регулирующего выключателя. Он регулирует предельный подъем крюка.

Блокировочный механизм самомонтажа крана ККС-10

Работа подъемного механизма построена на продольном движении гайки вращающегося винта. Фиксированное количество поворотов означает предельный подъем крюка, после которого гайка стопорится штырем распределителя. Он выключает мотор и запускает стопорный тормоз.

Система запасовки крана ККС 10 технически состоит из канатов, сходящих с барабана и обходящих неподвижную сцепку полиспаста. Они зажимаются на траверсе с основным крюком и двумя накидывающимися боковыми стропами. Такая система дает возможность избежать перекоса переносимого объекта со смещенным центром тяжести на удаленных друг от друга частях полиспаста.

Механизмы отличаются простотой сборки и обслуживания, а также повышенной технической надежностью и сроком службы, по сравнению с другими моделями козловых кранов. Возможно кран не покажет выдающихся результатов при работе в экстремальных условиях, но для обслуживания проектов в условиях средней полосы России его популярность технически оправдана.

Электродвигатель

Вся работа осуществляется при помощи специального трехфазного электродвигателя, маркируемого как MTF-211-6, имеющего большой ресурс.

Он обладает следующими техническими характеристиками:

• максимальная мощность – 7,5 кВт;
• скорость вращения вала при номинальной нагрузке – 940 об/мин;
• номинальный ток, присутствующий в каждой фазе, – 18,1 А;
• величина тока, присутствующего в роторе, – 4,5 А;
• напряжение, создаваемое между отдельными кольцами, – 3,3 В;
• КПД – 78,5 %.

Двигатель MTF-211-6 является довольно надежным. Именно благодаря большой мощности и КПД ККС-10 отличается высокой скоростью работы.

Козловой кран, оснащенный данным электромотором, можно использовать только в следующих условиях:

• высота места расположения над уровнем моря не должна превышать более 1 км;
• запыленность среды не должна быть более 100 мг/м3;
• находящаяся в воздухе взвесь или пыль не должна быть токопроводящей.

Важно! Также недопустимо использование двигателей данного типа в среде, разрушающей изоляцию, так как это приведет к возникновению межвиткового замыкания и выходу мотора из строя.

Электродвигатель данного типа можно использовать в районах, обозначаемых следующим образом:

• У (умеренный),
• Т (тропический),
• О (общеклиматический),
• УХЛ (умеренно холодный).

Рассматриваемый двигатель имеет высокий класс пылевлагозащиты, что дает возможность размещать кран ККС-10 прямо на улице, не опасаясь при этом намокания токоведущих частей электромотора.

Условия эксплуатации

Несмотря на неприхотливость рассматриваемой техники, необходимо помнить о том, что для нормальной работы должны быть учтены некоторые важные моменты.

ККС-10 разработан для функционирования в следующих условиях:

• рабочий температурный диапазон: от -40 до +40 градусов;
• группа режима для нормального функционирования – 3К;
• под балкой не должно находиться никаких горючих либо взрывоопасных веществ.

Температурный режим, в котором работает ККС-10, довольно широк, но при необходимости можно незначительно выходить за его пределы в большую сторону.

Эксплуатировать же при температуре меньше -40 градусов не рекомендуется, так как смазка начинает затвердевать. При попадании воды на различные механические трущиеся детали она замерзает, и во время начала работы возникают серьезные повреждения.Могут быть просто переломлены различного рода кабели в полимерной изоляции – она становится хрупкой и ломкой на морозе. А так как кабель передвигается вместе с рабочей частью, то вероятность такого происшествия довольно высока.

На самой балке располагается асинхронный трехфазный двигатель, в котором присутствует напряжение. Поэтому во время работы всегда есть вероятность возникновения искр в результате нарушения изоляции или же неправильной эксплуатации.

При попадании их на легковоспламеняющиеся материалы возможно возникновение пожара.

Козловые краны — описание, общие технические характеристики

Козловой кран — это агрегат мостового типа.

Горизонтальная балка, по которой перемещается груз — конструктивно относится к мостовой группе подъемных механизмов.

Основнымотличием является то, что ККможетсампередвигатьсяпорельсам.

Внешне КК напоминает монтажные козлы, отсюда — характерное название.

Усредненный срок эксплуатации козловых кранов — около 20 лет, наработка на отказ ≈ 3 000 циклов.

Конструкция крана ККС–10

ККС – консольно-козловой кран спецназначения, грузовая подъемность которого составляет 10 тонн изготовлен из металлических блоков решетчатой структуры, благодаря чему облегчается его вес.

Конструкция относится к разновидности мостовых конструкций, установленных на рельсы и способных по ним передвигаться. Рельсы укладываются на бетонный фундамент таким образом, чтобы обеспечить максимальную эффективность работы. Конструкция представляет собой один из самых распространенных видов мостовых кранов.

По своему внешнему виду кран напоминает монтажные козлы, из-за этой схожести ему было дано название — козловой. К несущей основе фиксируется монорельс с помощью болтов, по которому по всей длине двигается телега. Кран устанавливается на двустоечные опоры на колесном ходу. Пролетная часть включает в себя 1 – 2 балки, она сваривается из металлических ферм.

Конструкция может быть:

• одноконсольной — когда мост выступает за границу подкранного участка с одной стороны;
• двуконсольной – когда мост выступает в обеих сторон.

В большинстве случаев используется двуконсольные краны, такие конструкции позволяют обслуживать одновременно несколько путей.

ККС имеет преимущества перед оборудованием аналогичного назначения. Особенность конструкции заключается в следующем:

• опоры, подразделяющиеся на жесткий и гибкий тип, они способны справляться с любыми нагрузками во всех плоскостях, кабина фиксируется на кронштейне;
• экономный расход электрической энергии;
• специальные катки предотвращают раскачивание кабины;
• конструкция оснащена системой защитных механизмов: ограничителем наклона, датчик давления ветра и уровня наклона, что обеспечивает безопасное использование крана;
• высокие эксплуатационные характеристики;
• кабель подвешивается с помощью специальных обойм, соединяющихся с тележкой, движущимися вместе с нею.

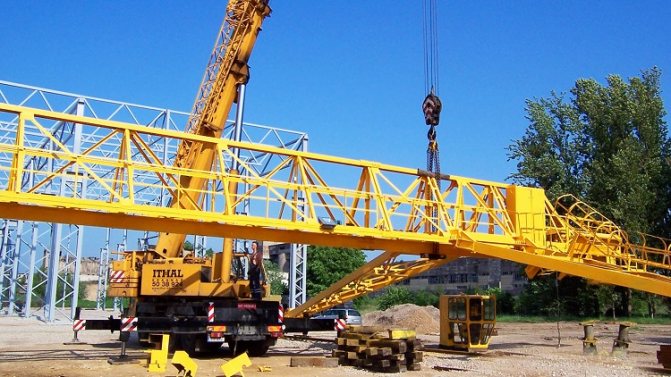

Монтаж крана

Кабель длиной 50 метров входит в комплект поставки, тогда как стропы приобретаются отдельно.

Управление краном полностью электрическое, осуществляется из кабины с большими окнами для лучшего обзора. Кабина движется вместе с телегой. Подъем в нее производится с помощью наклонной лестницы. Современные модели имеют дистанционное управление, осуществляемое с земли за счет использования радиосигнала.

Рабочие элементы

Конструкционная специфика ККС и его технические характеристики предполагают применение опорных стоек жесткого типа, которые смонтированы решетчатыми блоками с треугольным сечением. Опорные конструкции усиляются с помощью швеллерных поясов, фиксация с фермой осуществляется за счет специальных шарниров, позволяющих осуществлять смещение от основы при нарушении ширины железнодорожной колеи.

Подкосы обеспечивают жесткий тип крепления опор с несущим участком. На гибком элементе размещается лестница с ограждением, которая оканчивается платформой, ведущей в кабину. Электрический мотор фиксируется на раме. Мотор приводит в действие за счет 2-ух режимного редуктора. Колодочные тормоза закреплены на валу.

Тележка для перемещения груза

Грузовая телега движется за счет канатной и блочной конструкции. Узловой комплекс прикрепляется к несущей системе над гибким пролетом. Тихоходная муфта передает движение на редуктор.

Движение по веткам осуществляется вперед и обратно, за счет накручивания тягового каната на барабан. Первая ветка следует вдоль моста, вторая направлена на грузовую телегу. Таким образом, во время работы первый линии канатный моток сматывается, при этом второй участок троса наматывается на него. Чтобы изменить направление движения тележки, потребуется активировать реверсивный режим электрического двигателя.

Система управления

Контроль подъема осуществляется за счет кулачковых контроллеров, которые находятся в кабине оператора. В систему управления входят пусковые сопротивления, которые трансформируют частоту вращения электрических моторов.

Подъемная система ограничена:

• по высоте;
• движению тележки вдоль монорельса;
• движения крана по рельсам.

Контролирующую функцию выполняют выключатели, которые контактируют с системой питания предохранителей и реле. Если тележка вышла в крайнюю позицию, сработает необходимый выключатель, ток перестанет поступать и движение прекратится.

Схема крана ККС 10

Механизм подъема

Подъем осуществляется за счет движения лебедки 1-барабанной с электропроводом. Механизм оснащен двумя канавками, идущими навстречу друг другу. На них находятся ветки подъемного каната. Тормозная система укреплена на валу редуктора. Барабанная шестеренка трансформирует вращательное движение на винт, который регулирует выключатель.

Подъемный кран оснащен ограничителями:

• по высоте транспортировки груза;
• по движению телеги по монорельсу;
• во время движения ККС по рельсам.

Функцию ограничителей выполняют выключатели, имеющие контакт с цепью питания предохранительных элементов и реле.

Основные рабочие параметры

Следует отметить возможность использования данной техники в неблагоприятных условиях среды, при сильных перепадах температуры и большой влажности.

Вес рабочий максимальный	10 т (вместе с подвесной тележкой)
Длина одного пролета крана	12 м (32 м) – в зависимости от назначения
Высота подъема груза	10 м
Длина вылета консоли	правой – 7,5 м, левой – 8,5 м
Скорость подъема максимального груза	15 м/мин
Скорость передвижения тележки по рельсам	26 м/мин
Скорость движения крана по рельсам	40 м/мин
Суммарная масса крана	42 т

Максимальный рабочий вес обычно достаточен для выполнения работ по погрузке большого объема строительного материала. Именно поэтому довольно часто ККС-10 используют на железных дорогах, в портах и иных подобных местах.

А также там, где располагается большое количество всевозможных емкостей, разгрузка и загрузка которых в ручном режиме занимает чрезвычайно много времени.

Длина пролета достаточна для выполнения всевозможных действий даже на складе с очень большой площадью.

В большинстве случаев ее хватает для успешной работы на территории, величина которой составляет 400 м2.

Подниматься груз может на высоту, позволяющую без каких-либо затруднений помещать его в железнодорожные вагоны, а также высокие грузовые платформы с неоткрываемыми бортами.

Так автомобили с прицепами просто подъезжают под стрелу рассматриваемого козлового крана, после чего в них помещается необходимое количество груза.Вылет консоли с обеих сторон довольно велик, что дает возможность осуществлять работы различного рода не только строго по центру пролета, но и в других местах.

Это очень удобно, так как зачастую расположение различных предметов и контейнеров на территории складского помещения не позволяет маневрировать грузовику по ней.

Скорость работы достаточно высока, даже если осуществляется она с максимально возможными весами.

Именно поэтому зачастую ККС-10 используется также на производствах различного типа, где применяется конвейер – при помощи данной техники можно очень быстро осуществлять всевозможные работы. Например, производить погрузку сыпучих материалов в экструдер или цемента в специальный миксер.

Масса крана, составляющая несколько десятков тонн, никоим образом не влияет на продуктивность его работы.

Применение и устройство КК

Козловые подъемные механизмы незаменимы в местах, где подъезд остальной грузоподъемной техники проблематичен или исключен.

Занимая минимум места на земле, агрегат охватывает большую площадь для перемещения грузов.

Применение:

• складскиеи промышленные территории, грузовые дворы;
• заводы—полигоны по изготовлению металлических конструкций, ЖБИ (ККМ-20);
• перегруз контейнеров на товарных станциях, ж/д узлах,  в морских портах (КК-16/20);
• работаслесозаготовками, древесиной (ЛТ-62);
• монтаж сборных промышленных сооружений и оборудования (КК-12,5);
• обслуживаниешлюзов, плотин, тепловых и гидроэлектростанций;
• вкорабле— исудостроении (производство крупных судов, фиксация частей корпуса при сварке).

Козловые подъемные механизмы оснащаются теми грузозахватами, которые соответствуют их предназначению.

Эксплуатация и содержание крана ККС-10 запрещено в тех местах, где складируются горючие или взрывчатые вещества.

Ограниченияработы:

• границы рабочей зоны — пространство внутри консоли (пролета);
• КК нельзя использовать на уклонах грунта.

Общаясхемакозловогокранасописанием:

• ригель (ферма, балка) — пролетное строение. Мост легких и средних КК — одноблочный, тяжелых — двухблочный.

  Балка бывает решетчатая или сплошностенная разного сечения. Она может иметь 1 или 2 консоли, или не иметь их совсем (консольные и бесконсольные краны);

• опоры — жесткие, пространственные, гибкие или плоские. Если пролеты <25м, то все опоры — жесткие, внизу каждой зафиксированы ходовые тележки. При больших расстояниях между рельсами — одна нога фиксируется жестко, а 2-я — шарнирно. Каждая опора включает 1 или 2 стойки;
• крановые (грузовые) тележки (или электроталь), оборудованные грузоподъемным механизмом, на который крепится груз. Грузовые тележки бывают монорельcовыми или двухрельсовыми. Двухрельсовые тележки передвигаются по обоим поясам — верхнему и нижнему, а однорельсовые — только по нижнему;
• электрооборудование. Энергоснабжение КК — от внешней сети по троллеям или с помощью гибкого кабеля. Кабель накручивается на кабельный барабан, зафиксированный на одной из опор крана;
• подкрановыерельсовыепути — наземные, рельсы Р43/Р24 (Р50/Р65) устанавливаются на деревянные (ж/б) шпалы на гравийной подушке. Рельсы должны быть с заземлением и тупиковыми упорами.Движение происходит благодаря двухребордным колесам, установленным на опорах. Размер колеи равен пролету крана.

Помимо конструктивных элементов в устройство козлового крана входят механизмы передвижения всего крана и тележки, грузоподъемный механизм.

Функцию подъема груза осуществляет грузовая тележка (при г/п>5т) или тельфер (г/п<15т).

Возможно совмещение на одном механизме грузовой тележки с электроталью — с тележки ведутся работы с тяжелыми грузами, а с помощью тельфера — дополнительные работы меньшей тяжести.

Всекозловыекраны, перемещающиесяпоподкрановымпутям, имеютпротивоугонныезахваты, которыерассчитаныудержатьтяжелыйивысокийподъемникотпаденияпривоздействииветровойнагрузки.

Технические характеристики

ККС–10 относится к категории подъемных устройств специального назначения, он способен выполнять погрузочные работы при любой температуре воздуха. Рабочий диапазон колеблется в пределах от – 40 до + 40 градусов. Конструкция хорошо выдерживает повышенную влажность, любые ветровые нагрузки, перепады температур.

Технические особенности крана заключаются в следующем:

• вес крана составляет 42 тонны;
• высота – от 6 до 9 м;
• длина пролета колеблется в пределах от 9 до 32 м;
• грузоподъемность массы от 3 – 10 т;
• скорость движения груза – 15 м/мин;
• загруженная тележка движется со скоростью 36 м/мин;
• скорость движения крана — до 40 м/мин;
• наработка – 3 000 циклов.

Пролет крана имеет длину от 20 до 32 метров, в зависимости от назначения конструкции. Правая консоль характеризуется вылетом в 7,5 метров, левая – 8,5 метров. Категорически запрещено производить работы над горючими и взрывчатыми веществами. Срок службы конструкции более 20 лет.

Технические характеристики двигателя

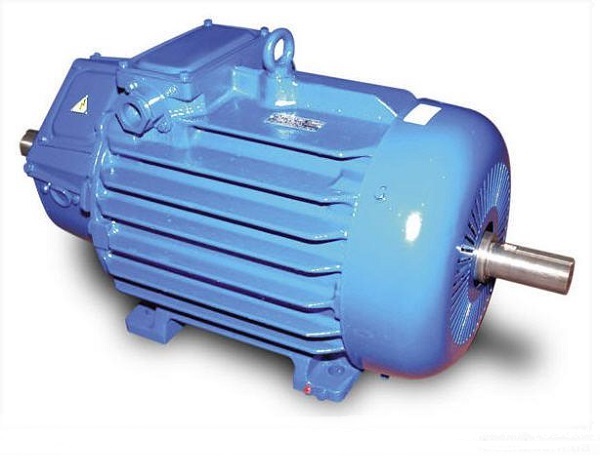

На краны ККС-10 монтируются трехфазные электрические двигатели MTF-211-6. Электромотор считается достаточно надежным и позволяет ККС-10 развивать высокую скорость работы.

Технические характеристики двигателя:

Характеристика	Значение, единицы измерения
Максимальная мощность	7,5 кВт
КПД	78,5%
Частота вращения вала	940 об/мин (номинальная нагрузка)
Номинальный ток	18,1 А
Напряжение	3,3 В
Роторный ток	4,5А

Электродвигатель

Вся работа осуществляется при помощи специального трехфазного электродвигателя, маркируемого как MTF-211-6, имеющего большой ресурс.

Он обладает следующими техническими характеристиками:

• максимальная мощность – 7,5 кВт;
• скорость вращения вала при номинальной нагрузке – 940 об/мин;
• номинальный ток, присутствующий в каждой фазе, – 18,1 А;
• величина тока, присутствующего в роторе, – 4,5 А;
• напряжение, создаваемое между отдельными кольцами, – 3,3 В;
• КПД – 78,5 %.

Двигатель MTF-211-6 является довольно надежным. Именно благодаря большой мощности и КПД ККС-10 отличается высокой скоростью работы.

Козловой кран, оснащенный данным электромотором, можно использовать только в следующих условиях:

• высота места расположения над уровнем моря не должна превышать более 1 км;
• запыленность среды не должна быть более 100 мг/м3;
• находящаяся в воздухе взвесь или пыль не должна быть токопроводящей.

Важно! Также недопустимо использование двигателей данного типа в среде, разрушающей изоляцию, так как это приведет к возникновению межвиткового замыкания и выходу мотора из строя.Электродвигатель данного типа можно использовать в районах, обозначаемых следующим образом:

• У (умеренный),
• Т (тропический),
• О (общеклиматический),
• УХЛ (умеренно холодный).

Рассматриваемый двигатель имеет высокий класс пылевлагозащиты, что дает возможность размещать кран ККС-10 прямо на улице, не опасаясь при этом намокания токоведущих частей электромотора.

Легкий кран ККТ-5

ККТ-5 — Козловой Кран с Тельфером (электроталью), г/п = 5т. Применяют для работ с легкими или средними грузами (2-10т), в строительных, промышленных ангарах, судостроении.

ОПИ, ПБИ и ВБИ (общепромышленное, пожаробезопасное, взрывобезопасное использование) на любых грузоподъемных работах с тяжестью грузов≤ 5т.

Козловой кран 5 тонн — 2-х консольный, подъемный механизм — эл. таль, (3 фазы, переменный ток, напряжение = 380В, частотой тока = 50Гц).

КранкозловойККТ-5 —техническиехарактеристики:

• высота подъема = 7,1-11,2м;
• ветровая нагрузка — до V степени (включительно);
• пролет = 6/9/12/12,5/16/18/20/22/25/32м;
• токоподвод — кабельный барабан, кабельный карабин, троллеи (по спец.заказу);
• вес = 16-50т;
• легкий ККТ-5 работает как на открытых площадках, так и в помещениях производственных баз, заводов и складов;
• управление с помощью дистанционного пульта.

КозловойкрансамомонтирующийсяККС-10

ККС-10 — двухконсольный КК — модернизация ранее выпускавшихся ККУ-7,5 и ККУ-10.

Подъёмный агрегат мостового типа на опорах, перемещается по рельсам подкранового пути на колесах с ребордами.

ККС-10 может быть оснащен разным рабочимоборудованием:

• крюк — стандартная комплектация;
• грейфер — транспортировка погрузки сыпучих грузов в пределах рабочей площадки;
• электромагнит — для работы с металлом.

Устройство крана ККС-10 имеет свои особенности и техническиехарактеристики:

• У опор и моста — решетчатое строение, это облегчает вес, сохраняя прочность и рабочие параметры агрегата (грузоподъемность, скорость и пр.).
• Грузовая тележка — монорельсовая, подвесного типа. Над монорельсом сделан решетчатый настил для прохода по всей длине моста.
• Чтобы избежать расшатывание механизмов передвижения грузовой тележки и кабины установлены спец.катки, зафиксированные на основной раме с опорой на нижний пояс моста.
• Способ управления — с пола/из кабины.
• Ремонтные площадки смонтированы на консоли крана.
• Система безопасности состоит из: ограничителей крайних положений, датчиков наклона, буферных устройств, сигнализатора ветрового давления, звуковой сигнализации.

ККС-10 — технические характеристики:

• грузоподъемность 2-10т;
• высота подъема = 7,1-11,2м;
• ветровая нагрузка — до V степени (включительно);
• длина пролета = 14-32 метра;
• токоподвод — кабельный барабан, кабельный карабин, троллеи (по спец.заказу);
• вес = 42т.

Классификация ККС

Консольные краны спецназначения подъемностью 10 тонн подразделяются на 2 основных типа. Первый вид маркируется КК и предназначается для осуществления погрузочно-разгрузочных работ на открытых складах. Второй вид маркируется ККС и характеризуется спецназначением, он создается по индивидуальным проектам и имеет узкую специфику.

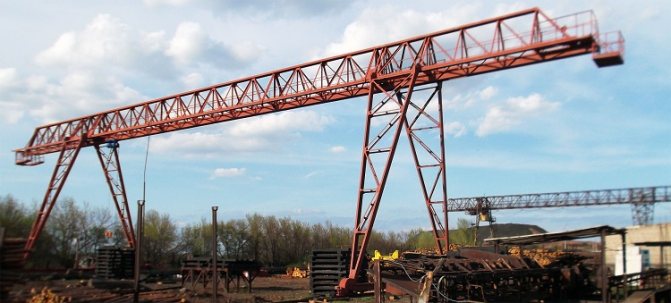

Кран в работе

В функции ККС входит:

• погрузочные работы;
• транспортировочные работы;
• разгрузочные функции.

ККС функционируют преимущественно с длинномерными штучными и пакетированными грузами. Для такого типа характерно использование грузовой телеги, поставленной на монорельс.

Стоимость

Одним из самых важных достоинств козлового крана ККС-10 является его небольшая стоимость. Цена на данную технику зависит от длины пролета и может варьироваться от 4 до 10 млн руб.:

Длина пролета	12 м	16 м	20 м	25 м	32 м
Стоимость	4 млн руб.	6,2 млн руб.	8,5 млн руб.	9,7 млн руб.	10 млн руб.

Гусеничная платформа для автомобиля

Устройство

Козловой кран ККС-10 имеет типовое устройство. В этом заключается одно из самых важных его преимуществ перед аналогичными моделями от иных производителей.

При возникновении поломки любого рода обнаружить ее и определить причину не составляет труда. Также довольно просто ее устранить.

При необходимости приобрести нужные запасные части можно в любом специализированном магазине либо на заводе.

Основными составными частями всего рабочего механизма ККС-10 являются следующие детали:

• пара редукторов (РЦД-350, Ц2У-200);
• зубчатый венец;
• ходовое приводное колесо;
• шестерня;
• вал приводной;
• корпус подшипника;
• электродвигатель;
• промежуточный вал;
• зубчатая муфта;
• тормозной механизм типа ТКГ-200;
• тормозной шкив.

Перемещается крановая балка по путям при помощи специальных колес (двухреберных). Они маркируются как К2Р-500×100. Именно от качества данной детали напрямую зависит срок непрерывной эксплуатации рассматриваемого подъемного механизма.

Также на ресурс влияет грамотность монтажа данных колес и самих путей. При неправильной сборке и установке срок эксплуатации может сократиться.

Следующей по важности составной частью кранового механизма ККС-10 является тормоз ТКГ-200. Он представляет собой устройство, осуществляющее регулировку передвижения всех исполнительных органов данного козлового крана.

Знаете ли вы, благодаря каким техническим характеристикам башенный кран Либхер является востребованным на многих строительных площадках?На этой странице можно найти информацию о том, в каких случаях КамАЗ-5320 способен поднять груз большей массы, чем весит сам.

Перейдя по следующей ссылке https://spez-tech.com/tehnika/gruzovie-avto/zil/modifikatsii-431412-i-ih-harakteristiki.html, вы найдете описание технических характеристик автомобиля ЗИЛ-431412.

ТКГ-200 реализует управление следующими действиями:

• уменьшение скорости движения;
• полная остановка;
• удержание.

ТКГ-200 приводится в действие при помощи специального гидротолкателя. Его основным предназначением является преобразование электрической энергии в механическую.

Рабочей частью данного тормозного устройства являются специальные колодки, осуществляющие замедление движения за счет возникающей силы трения при их сжатии.

В ТКГ-200 могут использоваться гидротолкатели различного типа:

• ТЭ-80,
• ТЭ-50,
• ТЭ-30.

Все они являются взаимозаменяемыми и работают по одному и тому же принципу.

Зубчатые муфты, шестерни, валы имеют стандартное исполнение и количество зубцов. Все детали подобного типа, используемые при сборке ККС-10 на заводе, изготавливаются из высокопрочной стали, устойчивой к коррозии.

Именно поэтому можно безбоязненно использовать данную технику в не имеющем крыши складе – на качестве работы это никоим образом не скажется. Необходимо лишь своевременно осуществлять смазку рабочих частей.

Конструкция

Козловой кран ККС 10 можно назвать доработанной версией ККУ-10. Предшествующие модели имеют ряд недостатков, которые конструкторы исправили в модели ККС-10.

Глобально кран ККС-10 состоит из:

• рабочая ферма;
• жесткие опоры;
• гибкие опоры.

Основные технические элементы агрегата:

• электродвигатель;
• корпус подшипника;
• редукторы (РЦД-350, Ц2У-200);
• зубчатый венец;
• тормозной механизм ТКГ200;
• ходовое приводное колесо;
• приводной вал;
• колеса К2Р 500*100;
• зубчатая муфта;
• промежуточный вал;
• тормозной шкив,
• шестерня.

Несущая ферма – это длинная прямоугольная металлоконструкция из пяти разъемных секций, на которую болтами крепится монорельс. Рельс изготавливается из двутавровых балок и дополнительно усилен стальной полосой. Грузовая тележка и кабина управления передвигаются в подвешенном состоянии по монорельсу. Во внутренней части подготовлен рабочий пояс с настилом для перемещения обслуживающего персонала. Вход на кран и в кабину расположен на гибкой опоре – техническая лестница с дугами защиты.

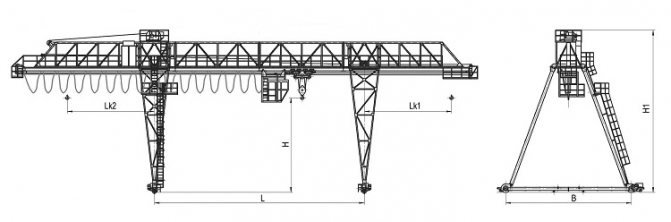

Габаритный чертеж козлового крана ККС 10 тонн

Грузоподъемность	10 т
Группа режима работы	А4
Скорость, м/с подъема главного крюка передвижения тали передвижения крана
Тип кранового рельса	Р43, Р50, Р65
Род тока и напряжения:	переменный, 380 В, 50 Гц
Суммарная мощность электродвигателей (ПВ 40%), кВт	52,8(22/2,2х4/5,5х4)
Токоподвод со стороны гибкой опоры ёмкость зона обслуживания при запитке в центре подкранового пути кабель в поставку с краном не входит	реверсивный кабельный барабан
Исполнение кабины	закрытая, подвижная с кондиционером и тепловентилятором
Грузозахватное устройство	траверса с центральным крюком
Температура окружающей среды, °С	— 40 ….. + 40
Система управления эл. приводами: механизма подъема механизма передвижения крана механизма передвижения грузовой тележки	комбинированная (частотная — релейно-контактная) Частотная «Schneider Electric» Частотная «Schneider Electric»
Кран оснащен ОГП с регистратором параметров, ручными противоугонными захватами, анемометром
На механизмах передвижения грузовой тележки и ходовых тележках крана установлены мотор-редуктора
Нагрузка на колесо крана, кН, не более	210
Масса, т, не более	43
Цвет окраски крана	RAL-1003
Климатическое исполнение и категория размещения до V ветрового района включительно по ГОСТ1451, в сейсмических районах не более 6 баллов СН и ПII-7	У1

Система управления

Контроль подъема осуществляется за счет кулачковых контроллеров, которые находятся в кабине оператора. В систему управления входят пусковые сопротивления, которые трансформируют частоту вращения электрических моторов.

Подъемная система ограничена:

• по высоте;
• движению тележки вдоль монорельса;
• движения крана по рельсам.

Контролирующую функцию выполняют выключатели, которые контактируют с системой питания предохранителей и реле. Если тележка вышла в крайнюю позицию, сработает необходимый выключатель, ток перестанет поступать и движение прекратится.

Механизм подъема

Подъем осуществляется за счет движения лебедки 1-барабанной с электропроводом. Механизм оснащен двумя канавками, идущими навстречу друг другу. На них находятся ветки подъемного каната. Тормозная система укреплена на валу редуктора. Барабанная шестеренка трансформирует вращательное движение на винт, который регулирует выключатель.

Подъемный кран оснащен ограничителями:

• по высоте транспортировки груза;
• по движению телеги по монорельсу;
• во время движения ККС по рельсам.

Функцию ограничителей выполняют выключатели, имеющие контакт с цепью питания предохранительных элементов и реле.

Безопасность

При сильном ветре крановую установку от угона по путям предохраняют специальные захваты, монтируемые в стойках приводных тележек. Элементы работают в автоматическом режиме, замер силы воздушного потока производится при помощи сигнализирующих датчиков в верхней точке крана.

Индикаторы считывают показатели давления ветра, действующего по направлению вдоль рабочих путей. Они монтируются таким образом, чтобы измерительная часть смотрела вдоль основной фермы. Под воздействием воздушного потока крыло отклоняется, поворачивая жестко посаженный на ось рычаг.

Конструкция агрегирует на лекало с его поворотом в одну из сторон, в зависимости от направления ветра. Далее осуществляется нагрузка на микровыключатели, которые срабатывают при критических значениях, отключая ходовые тележки и активируя тормозную и противоугонную систему.

Регулятор также включает тревожную систему, прибор подлежит настройке на срабатывание при силе ветра от 2,0 до 4,0 МПа.

КОНЕЦ РАБОТЫ

4.1 По окончании работы крана крановщик обязан:

— освободить от груза крюк или съемное грузозахватное приспособление;

— поставить кран на место, предназначенное для его стоянки;

— поднять крюк в верхнее положение, а подъемный электромагнит, грейфер или другой грузозахватный орган опустить на землю (пол, площадку) на отведенное для этого место;

— перевести в нулевое положение штурвалы и рукоятки всех контроллеров, отключить главный рубильник (автомат);

— закрыть на замок кабину крана;

— надежно укрепить кран всеми устройствами для предотвращения угона ветром;

— записать в вахтенный журнал сведения о выявленных дефектах и неисправностях узлов и элементов крана и сообщить об этом инженерно-техническому работнику, ответственному за содержание крана в исправном состоянии.

4.2 При работе крана в несколько смен крановщик, сдающий смену, должен сообщить своему сменщику обо всех неполадках в работе крана и сделать в вахтенном журнале соответствующую запись.

Нюансы монтажа

Техническая характеристика козлового крана ККС-10 (фото выше) предусматривает его монтаж с использованием полиспастов, имеющим тяговое усилие от 50 кН. При этом эксплуатация других подъемных приспособлений не требуется.

Собранная несущая ферма размещается перпендикулярно к оси рабочего пути на высоте 800 миллиметров от головки рельс. Верхние отсеки стоек на шарнирах присоединяются к основе, взаимодействуя нижними краями с опорными фланцами ходовых телег. Крюковые элементы полиспаста подсоединяются к тележкам опор. При помощи лебедки осуществляется стягивание подвижных люлек, что позволяет поднять ферму на высоту порядка пяти метров. Под нее укладывают две клетки из прочного бруса или шпал. Верхние камеры стоек соединяют с нижними аналогами посредством фланцевых деталей. Ходовые телеги с полиспастом смыкаются снова, после чего выполняется подъем агрегата на проектную отметку.

Грузовая телега

Транспортная люлька, согласно техническим характеристикам козлового крана ККС-10, получает привод от монобарабанной лебедки посредством системы канатов и блоков. Узел смонтирован на несущей фермовой основе над гибкой опорой. Крутящее усилие передается при помощи тихоходной пальцевой муфты с валом на цилиндрический редуктор.

Ветви работают в разных направлениях при навивке тягового каната на барабан. Одна часть направляется вдоль несущей фермы, агрегируя со страховочными роликами, вторая ветвь идет на грузовую тележку в обход направляющих блоков ближней консоли. Подобная схема навивки позволяет при работе агрегата сматывать один моток каната, в то время как вторая часть троса будет наматываться на него. Изменить движение тележки можно путем активации реверсивного режима электродвигателя.

Цена на ККС – 10

Козлово-консольный кран является дорогим, но необходимым оборудованием. Специализированные краны производятся на заводах, расположенных в Москве, Ростове-на-Дону, Санкт-Петербурге, Екатеринбурге, Новосибирске.

Цены на него самые разные, это зависит от комплектации. В среднем стоимость на ККС – 10 варьируется о 4 до 9 млн. рублей.

Электрическая схема

На предприятиях часто устанавливают механизмы, управление которыми осуществляется с пола. В этом случае электрическое оборудование располагается на концевой балке. Если посмотреть на главные троллеи, то с противоположной стороны от них располагается щиток. Здесь размещаются магнитные пускатели электрического двигателя механизма. Автоматические выключатели находятся на 2 щитке. Конечный выключатель расположен на концевой балки.

Подведение тока к электрической тали осуществляется с помощью кабеля КРПТ (кабель в резиновой оболочке переносного типа тяжелый). Это гибкое изделие, имеющее медные жилы.

При монтаже кабеля 1 конец закрепляют на троллейной концевой балке в неподвижном положении, а 2 подсоединяют к тельферу. При монтаже должна быть учтена схема управления краном.

Кабель подвешивают, используя ролики. Их перемещение происходит по проволоке, сделанной из стали. Электрическую аппаратуру, которая используется для управления кран-балкой, фиксируют на тельфере. Для того чтобы была возможность управлять магнитными пускателями, используют кнопочный пост. Его подвешивают к нижней боковой стенке шкафа, в котором расположена электрическая аппаратура. Для фиксации оборудования используется стальной трос.
