Тюнинг камаз своими руками: салона, кузова, двигателя

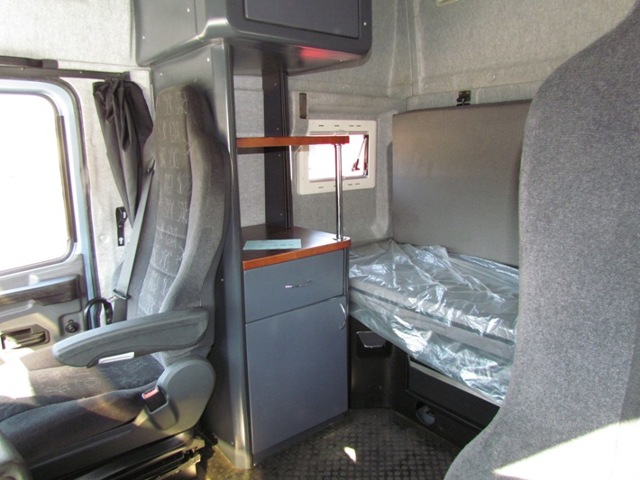

Салон

Отделка салона КамАЗа-5490 может проводиться в том объеме, который необходим водителю, чтобы чувствовать себя внутри кабины комфортно. От удобства нахождения в машине зависит моральное и физическое состояние шофера в рейсе.

Руками своими тюнинг можно выполнить по таким направлениям:

1. Отделка внутренней поверхности специальными материалами, поглощающими шум и вибрацию, создающими эффективный теплоизоляционный слой. Обить (перетянуть) салон лучше тканью, которая легко моется и не впитывает пыль.
2. Установка нового комфортного кресла с пневматической подвеской, настройками и подлокотниками. В качестве обивки лучше использовать натуральные материалы (кожа, замша, брезент) или их синтетические аналоги (алькантара, деним). С таким изменением будет удобно даже в КамАЗе «Сельхозник», имеющим минимальный набор удобств.
3. Изготовление дополнительного спального места. Эта опция необходима для модели 6520 и ей подобных, когда возникает необходимость отдыха непосредственно в машине. Полка делается съемной или откидной с двойным складыванием.

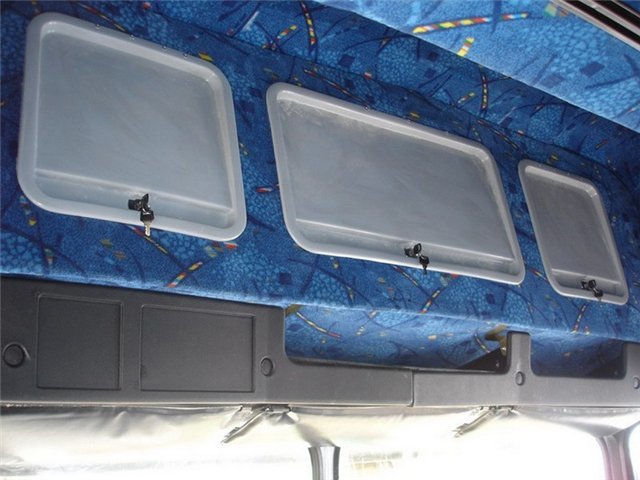

4. Монтаж верхней полки для личных вещей, запчастей и документации. Учитывая высоту кабины КамАЗа-53212, полку можно сделать высокую, с несколькими перегородками, дверками или бортиками. После установки полка обивается в тон внутренней отделке или делается контрастного цвета.
5. Замена рулевого блока. Ставится деталь с возможностью регулировки длины и наклона колонки. Колесо обтягивается гладким или текстурным материалом. Полезным дополнением является установка блока с подушкой безопасности.

Важную роль во время поездки и отдыха играет система освещения. Используя светодиодные лампы различной мощности, делается яркое, походное и дежурное освещение.

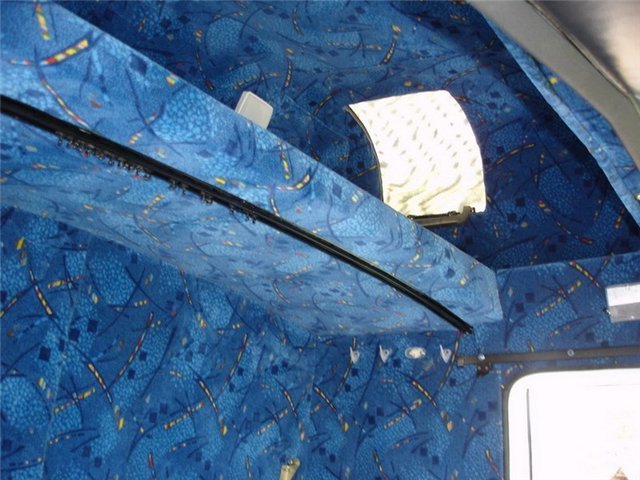

Обшивка салона КамАЗ своими руками

Вопрос замены обшивки в кабине носит не только практический, но и эстетический характер. Наличие новой обивки салона не просто делает его более привлекательным, но и создает дополнительный комфорт.

Эта простая и недорогая операция позволит до неузнаваемости изменить интерьер кабины таких классических моделей, как КамАЗ 55111 и 4308 и даже армейского вездехода на базе модели 4310. На фото ниже представлен вариант подобного тюнинга классической КамАЗовской кабины.

Поводом для замены старой обшивки может стать не только ее полный износ. Особенно такие потертости выделяются в области подлокотников, сидений и подголовников. Также причиной замены обивки могут быть последствия ДТП или простое желание нового владельца переделать автомобиль по своему вкусу.

Кроме того, в процессе замены старой обшивки можно произвести и следующие мероприятия:

• Капитальную чистку кабины от пыли и следов грязи, скопившейся под обшивкой;
• Ревизию кузова на предмет появления коррозии и механических повреждений;
• Создание дополнительного слоя тепло- и шумоизоляции.

После полного удаления старой обивки и снятия всех элементов фанерного каркаса, на котором она крепилась, у водителя появляется доступ к самым труднодоступным уголкам салона. Удаление следов загрязнения можно производить как вручную, так и при помощи пылесоса.

Перед монтажом дополнительного слоя изоляции можно произвести антикоррозионную обработку всех металлических поверхностей. Для этих целей можно применить материал, на который одновременно будет клеиться слой дополнительной теплоизоляции.

Процесс обшивки салона грузовика состоит из следующих этапов:

• Удаление старой обивки;
• Демонтаж фанерного каркаса обшивки;
• Удаление следов загрязнения внутри кабины;
• Обивка всех элементов снятого каркаса новой тканью;
• Антикоррозийная обработка салона;
• Оклеивание кабины слоем утеплителя или изолирующего материала;
• Установка каркаса;
• Установка осветительных приборов и прочих элементов.

Другое

Существует множество способов, как выделить самосвал из потока машин, выразить свою самобытность и отношение к жизни. Проводя переделку автомобиля, следует учитывать требования безопасности дорожного движения.

Новшества не должны отвлекать от вождения владельца транспортного средства и мешать другим водителям.

Можно воспользоваться такими вариантами переделки КамАЗа:

1. Раскрасить кузов. Применяются различные подходы к декорированию. Самым простым является нанесение полос по контурам ребер жесткости на бортах. Выбираются цвета, которые нравятся владельцу машины, государственная символика или краска, имеющаяся под рукой. Популярной является раскраска под рисунок морской или десантной тельняшки. Если есть свободные финансы, то можно заказать картину на весь кузов.
2. Обшивка автомобиля пластиковыми или стальными листами, имитирующими броню. Это придает автомобилю агрессивный вид боевой техники. Если машина используется для походов и путешествий, то она раскрашивается в камуфлированный рисунок.
3. Иллюминация. По контуру кабины и кузова пускается гирлянда или светодиодная лента. Крепление осуществляется с помощью пластиковых стяжек или болтов.

Сделать машину оригинальной помогают нестандартные решения. На кабину и борта устанавливаются различные фигурки сказочных персонажей, транспортных средств и скульптуры исторических личностей. Капот и двери украшаются стальными трубами, клыками и акульими челюстями.

Фото салона и наших работ, Тюнинг КАМАЗ. Отделка, перетяжка, пошив и ремонт салона КАМАЗ. Обшивка и обивка в кабину. Обшивка на двери из фанеры самодельная. Вставки на обшивку дверей. Полки и полочки в салон КАМАЗ. Столики на панель. Перетяжка салона КАМАЗ. Коврики салона кожа ромбами. Линолеум в салон. Оплётки на руль и многое другое. А также купить салон, установка своими руками.

Машина под себяПеределанный КамАЗ-4325 протестирован на автополигоне НИЦИАМТ

К. Ушанов, фото автора, А. Виноградова и Е. Сыропатовой

Кирилл: «Я хочу чувствовать себя в своем автомобиле настолько комфортно, насколько это вообще возможно. Кабина моего КамАЗа – это мой дом и мое рабочее место, которое должно быть удобно».

В первые этот автомобиль мы увидели на прошлогодней «Автоэкзотике». Своеобразный внешний вид и обилие нестандартных технических решений – один только электронаддув двигателя чего стоил, сразу привлекли внимание. Уже тогда встал вопрос: как насчет того, чтобы протестировать аппарат на полигоне? Выяснилось, что Кирилл, владелец необычного грузовика, и сам хотел бы узнать объективные показатели машины. Но жизнь есть жизнь. Кирилл уехал с «Экзотики» на этом автомобиле работать, да и наш график довольно плотный. В общем, в прошлом году опробовать грузовик не довелось.

Зимой с пробегом в 592 тыс. км скончался двигатель. Слава Богу, не в Сальских степях, а на МКАД, но все равно удовольствие небольшое. Блок цилиндров восстановлению уже не подлежал – его пробил оборвавшийся шатун, а крышку шатуна заклинило между ним и гильзой третьего цилиндра. Можно было купить новый мотор, но владелец предпочел сам собрать двигатель в новом блоке. Так что по весне к нам на тестирование попал уже не совсем тот автомобиль, который стоял годом раньше в Тушино.

Вообще-то изначально был стандартный бортовой тентовый КамАЗ-4325 с колесной формулой 4х2. Большую часть времени водитель-дальнобойщик проводит в рейсах. Автомобиль становится его вторым домом. А дом каждый обживает и обустраивает сам. Не забудем, что машина является для дальнобойщика еще и рабочим инструментом. Разумеется, рассказать обо всех доработках, сделанных водителем в этом автомобиле, в одной статье не возможно, поэтому остановимся на самых заметных.

В 2000 г. появилась идея сделать «фейслифтинг», уж больно все грузовики Камского . Сделал замеры, нарисовал эскиз нового варианта и заказал его изготовление одной из фирм в Самарской области. Что из этого получилось – смотрите фотографии автомобиля. Помимо оригинальной внешности пластиковая маска дала еще одно преимущество: направила потоки воздуха во время движения так, что двери кабины остаются чистыми. Не пачкаются даже наружные ручки.

Следом за передней панелью появился пластиковый бампер-спойлер. Он имеет такую форму, что через нижний заборник увеличивается приток воздуха к радиатору, а значит, улучшается охлаждение. Вместо стандартных фар были установлены фары от ВАЗ-2105 с гидрокорректором и дополнительные Hella, что заметно повысило эффективность головного света. Заметим, что теперь практически все модификации челнинских машин оснащаются дополнительными фарами. Год назад этого не было.

У кабины появились пластиковые ступени, и в нее стало гораздо удобнее садиться. Сегодня очень похожие ступени получили КамАЗ-6520, седельные тягачи КамАЗ-5460, -6460 и -65116. В дверях на уровне ступенек появились лампы-подсветки: в темноте и открытая дверь обозначена, и ступеньки видно – не промахнешься. Замки дверей отрегулированы так, что их можно закрывать простым нажатием на дверь. Хлопать дверями, как принято на советских и российских машинах (особенно на грузовых), не рекомендуется. Ощущение такое, что дверь не захлопывается, а «присасывается» к проёму, как у холодильника.

Естественно, машина получила полный комплект современных подогреваемых зеркал справа, и комплект из основного и дополнительного панорамного подогреваемых зеркал слева. «Родные» кронштейны для установки таких «трюмо» были непригодны, а потому уступили место стойкам. По поводу зеркал Кирилл заметил: «Про них-то чего писать, сами же говорите – стандартный комплект!» Писать об этом надо. И только потому, что и сегодня водитель чаще всего отнюдь не получает этот самый «стандартный» комплект вместе с полноразмерным грузовиком, а вынужден собирать его сам. Разве что стойки переделывать не приходится!

Крашеное железо как-то не очень хорошо ладит со словом «уют». И его владелец постарался спрятать. Кто знает, что такое камазовская кабина, тот поймет, сколько пришлось потрудиться. В частности, внутренние панели дверей получили суконную обивку и подлокотник от «копейки», с которым стало гораздо удобнее открывать и закрывать двери. Да и в первоначальном назначении он не лишний. Над лобовым стеклом появилась полка собственного изготовления с минимальным «джентельменским набором» дальнобойщика: в нее вмонтирована магнитола и два вещевых ящика, снизу закреплены КВ-радиостанция и термометр в центре и два динамика по краям.

Боковые стойки, полку, торпедо и кожух вентилятора отопителя обтянуты кожзаменителем на поролоновой основе, что сделало их травмобезопасными. Такого нет даже на современных КамАЗах. Нижняя часть кабины (передняя панель, пол, моторный туннель и задняя панель) покрыты утеплителем и ковролином. Это позволило заметно уменьшить шум и одновременно сохранять больше тепла. Единственное, что вызывает сомнение у сотрудников тест-группы – это применение гофрокартона и ковролина. Все-таки они не безопасны в пожарном отношении.

Поскольку в рейсах приходится ночевать в машине, по всему периметру кабины над остеклением установлены сдвигающиеся шторки от МАЗа. Два окна в задней стенке кабины на автомобилях с тентом или фургоном теряют смысл. Вместо них появились вещевые ящики с доступом из кабины.

Теперь перейдем к более серьезным доработкам кабины. В первую очередь это касается сидений. Когда-то подрессоренное водительское кресло на КамАЗе казалось вершиной комфортабельности, но те времена в далеком прошлом. А кресло как ставилось на машины в 70-е, так и ставится. Про пассажирское место и вовсе лучше промолчать – даже на МАЗ-200 оно было удобнее!

Наши постоянные читатели хорошо знают , что несколько номеров подряд мы публиковали отчеты об испытаниях машин Камского автозавода. И почти в каждом тест-группа указывала на необходимость модернизации сидений. И вот подтверждение нашим словам. Вместо штатного здесь стоит сиденье ISRI на пневмоподвеске с подогревом и всеми регулировками. Пассажирское сиденье тоже заменено на водительское кресло от легкового автомобиля Subaru Leone с механическими регулировками, включая поясничную. Из задней стороны складывающейся спинки среднего штатного сиденья Кирилл сделал столик.

Штатная «баранка» с тонким ободом уступила место рулю от автобуса Ikarus. Кстати, по нашей оценке, он намного удобнее того, который сегодня ставит на грузовики завод. Рулевая колонка облачена кожухом от ВАЗ-2106, замок зажигания со своего штатного места демонтирован. Вместо него установлена кнопка включения стартера (пуск), а тумблер включения электроприборов перенесен в удобное для водителя место. Поставлен подрулевой переключатель с КамАЗ-53215. Защита от угона есть, но это все, что соглашается сообщить владелец.

На щитке приборов установлен центральный переключатель света от BMW-528. Клавиши включателей энергопотребителей тоже заменены на «Волговские» от ГАЗ-3110 с подсветкой и светоиндикацией включения. Чтобы аккумуляторные батареи были постоянно равнозаряженными, был установлен преобразователь напряжения 24–12 В.

Как известно, кабины КамАЗов небезопасны при авариях. Умелец-дальнобойщик самостоятельно позаботился о своей безопасности. Он, конечно, не мог усилить каркас кабины, зато установил в дверях металлические профили. Как рассказывал Кирилл, многие его коллеги немало смеялись над этими его заморочками. Но испытания аналогов КамАЗа на Дмитровском автополигоне показывают, что усилитель дверей здорово добавляет жесткости и безопасности кабине этого грузовика.

К большому сожалению, в последнее время российские заводы безопасности кабины вообще не уделяют внимания. Не исключение и КАМАЗ, во всяком случае, отдел испытаний безопасности автомобилей ФГУП НИЦИАМТ краш-тесты его кабины не проводил уже давно. По слухам, испытательный проводит такие испытания у себя, однако их результаты на серийных кабинах никак не отражаются: усилители как не ставились, так и не ставятся. Видимо, дорогостоящие краш-тесты не входят в сферу финансирования модернизации модельного ряда КамАЗов.

Как известно, в кабине КамАЗа неудачно расположен бачок омывателя лобового стекла. На этой машине проблема решена: под кабиной на левом крыле установлена 10-литровая канистра и рядом с ней установлен электрический насос. И жидкость легко заливать, и хватает надолго.

Комфорт – это хорошо, но автомобиль должен еще возить груз. А КамАЗ, как известно, слывет «машиной строгой» к управлению. Наверно поэтому гидроусилитель от модели «5320», стоявший на автомобиле «от рождения», уступил место более мощному механизму от полноприводного КамАЗ-4310. Естественно, вместе с ним пришлось поменять нижнюю часть кардана рулевого механизма, так же, как и рулевую сошку. Шкворни получили игольчатые подшипники.

Передние штатные амортизаторы уступили место амортизаторам от МАЗ-53366, а на круглые резиновые отбойники передних рессор встали пружины от задних энергоаккумуляторов, что позволило уменьшить боковую раскачку («валкость») автомобиля и улучшить плавность хода.

После многочисленных ремонтов (через каждые 25–30 тыс. км) «родной» задний мост уступил место мосту RABA от седельного тягача LIAZ-110 с блокировкой межколесного дифференциала. Такая замена потянула за собой множество переделок и доработок. Но, судя по тому, что на протяжении 110 тыс. км проблем с мостом или карданом не возникает , Кирилл сумел все сделать грамотно. Подвесной подшипник опущен вниз на 50 мм, а задняя часть кардана, идущего от него к редуктору, укорочена на 75 мм и «подвязана» к фланцу редуктора через переходную планшайбу. За счет установки клиновидных пластин, вставленных между балкой и нижним рессорным листом, подобран и зафиксирован угол в карданных шарнирах.

Есть и еще основательное нововведение. Все точки смазки, за исключением шкворней и крестовин кардана, поблочно сгруппированы в доступных местах. Такой подход широко используется на экскаваторах, однако на грузовиках встречать его нам пока не доводилось, хотя налицо все достоинства. Каждый узел смазывается отдельно через собственную пресс-масленку, что гарантирует поступление смазки именно к нему. Упрощается ТО, нет нужды лезть под машину или откидывать кабину. Обслуживание можно проводить без подъёмника или осмотровой канавы, что особенно важно в рейсе. Для шкворней созданы особые условия – они смазываются из автономных бачков самотёком.

Техническая характеристика базового варианта автомобиля КамАЗ-4325

Фабричная марка	КамАЗ-4325
Снаряженная масса (по паспорту), кг	6 250
Максимально допустимая (по паспорту) масса, кг	12 700
Двигатель	КамАЗ-740.10
Рабочий объем, л	10,85
Мощность, кВт (л.с.) при мин–1	176 (210) при 2 200

Теперь о двигателе. На автомобиле от рождения стоял мотор КамАЗ-740.10 мощностью 210 л.с. Сколько он развивал реально теперь уже никто не узнает: некоторое время он работал в штатной комплектации, затем получил электрический наддув. По уверениям владельца и автора мощность возросла. Однако после того как двигатель протянул водителю через картер «руку дружбы», проверить это уже невозможно. А в процессе капремонта мотор подвергся серьезной переработке.

На новом блоке установлены гильзы цилиндров и кольца Gotze, резинотехнические изделия заменены силиконовыми, на впускных и выпускных клапанах появились маслосъёмные колпачки. Двигатель работает теперь с воздушным фильтром 7405. Но самое главное – мотор обрел два турбокомпрессора 7-Н1 серпуховского ЗАО «Сервис-Турбо». Мощность увеличилась до 240–260 л.с. (ориентировочно, поскольку выполнить непосредственные замеры мощности на «живом автомобиле» проблематично).

Вот в таком виде, с пробегом 6 500 км после переборки и модернизации двигателя, автомобиль попал к нашей тест-группе на автополигон НИЦИАМТ. Казалось, машина перебрана руками для себя, а потому проблем с «самодельным» КамАЗом в ближайшее время быть не должно. Однако жизнь щедра на сюрпризы, и мы невольно стали соучастниками модернизации машины.

Во время прогревочных заездов на динамометрической дороге с выходом на максимальную скорость оборвало вал левой турбины, а правая начала «гнать» масло. Гарантия на турбокомпрессоры еще не закончилась и, вооружившись заключением экспертизы НИЦИАМТ, мы отправились в Серпухов на завод-изготовитель.

Условия испытаний

Температура, °С	+15…+18
Скорость ветра, м/с	1–3
Давление, гПа	987–994
Относительная влажность, %	57–74

Результаты испытаний автомобиля КамАЗ-4325 (переделанный)

Масса, кг	8 275	14 080
Расход топлива, л/100 км, при скорости, км/ч:
– 40	13,4	15,0
– 50	14,3	16,2
– 60	15,6	18,0
– 70	18,5	21,2
– 80	23,7	25,0
– максимальной	46,2	**
Максимальная скорость, км/ч	109,6	**
Время разгона с места, с, на пути:
– 400 м	28,2	33,0
– 1 000 м	51,9	60,1
Время разгона до 60 км/ч с места, с	15,4	26,6
Выбег с 50 км/ч, м	887	1 195
Средний расход топлива в МЕЦ*, л/100 км (средняя скорость, км/ч)	21,0 (58,7)	25,1 (58,4)

* МЕЦ – магистральный ездовой цикл на дороге. ** В связи с ремонтом динамометрической дороги максимальная скорость автомобиля КамАЗ-4325 с грузом не определялась.

Первоначальная реакция представителей «Сервис-Турбо» нас озадачила: они предложили оставить неисправные турбокомпрессоры, а через неделю (!) приехать и забрать отремонтированные (!) с той же гарантией. Такой вариант оказался для редакции дороговат – каждый день простоя автомобиля на полигоне стоит денег. Пришлось знакомиться с руководством. Технический директор «Сервис-Турбо» Николай Егорович Паршин вопрос замены турбокомпрессоров решил мгновенно: после осмотра неисправных турбин нам выдали новые под новую годовую гарантию. Мало того, эти турбины очень внимательно осмотрели и опробовали на специальных стендах.

Двигатель после переборки работает непривычно тихо. Это подтвердили и челнинские испытатели, присутствовавшие на автополигоне и катавшие заводские машины. Они же подтвердили и наше мнение о заметном улучшении плавности хода «самоделки» как в снаряженном состоянии, так и при полной массе.

Ну, а расходы топлива и динамические свойства машины говорят сами за себя. И еще мы очень рассчитываем на официальный комментарий заводчанами проведенных Кириллом переделок. Наш журнал открыт для любой позитивной дискуссии.

Вот так, не глядя на шильдики, кабину КАМАЗа сразу и не узнать

Вот так, не глядя на шильдики, кабину КАМАЗа сразу и не узнать Вот так, не глядя на шильдики, кабину КАМАЗа сразу и не узнать
По устоявшемуся мнению обывателей: КАМАЗ — он и в Африке КАМАЗ. Хотя сам автомобиль за эти годы изменился весьма существенно. Начиная с 90-х, в основном, возлагались надежды на приобретение лицензии на выпуск импортной кабины: сначала у DAF, затем у Sisu, потом у MAN. Полтора года назад как о решенном говорили об установке на часть магистральных грузовиков китайской кабины Shaanxi — это бывшая кабина MAN F2000. А пока из наиболее ярких перемен последних лет в облике камазовской кабины — лобовое стекло без перемычки, перенос фар с облицовки в бампер, применение стеклопластиковых крыльев, корпусов подножек и самого бампера. Из важнейших изменений в технологии изготовления — введение катофорезного грунтования сваренной кабины, которое существенно повышает коррозионную стойкость каркаса и панелей. Но оцинковки, которую применяет теперь уже и МАЗ, у челнинцев пока нет.Собственно, многое в рестайлинге кабины КАМАЗа уже знакомо нашим перевозчикам — понятно, что обновление носит эволюционный характер. Тем более, что приходится делать поправку на мировой кризис. С фасада к стеклопластиковому бамперу добавилась и выклеенная из того же материала фальшрадиаторная панель. Не стоит относится к пластмассе, как к шелухе тюнингового обвеса, замена металла композитами — мировая практика, да и ржавчины на автомобиле поубавится.

Интересное из жизни – тюнинг грузовых автомобилей в Пакистане

Как правило, в тот момент, когда у пакистанского водителя или владельца грузового авто появляются какие-то деньги, он тут же отправляется вместе с машиной к мастеру по разрисовке автомобилей. Кроме того, кабины как внутри, так и снаружи украшаются различными резными фигурами (своеобразный тюнинг автомобилей), чаще всего заимствованными из пакистанского эпоса, а также электрическими гирляндами. Самое интересное в этом всем то, что чем «круче» украшен грузовик или автобус, тем выше заработки водителя.

Предпочтение по доставке груза отдается тому автомобилю, который красивее всех украшен, а не тому, у которого лучше технические характеристики. В автобусах, которые украшены лучше остальных, пассажирам практически никак не пошевелиться – салон забивается до отказа. Такие предпочтения связаны с верованиями пакистанцев, у которых существует стойкое убеждение, что красиво украшенный автомобиль или автобус убережет их от аварий, а груз будет в целости и сохранности доставлен в точку назначения. Разумеется, никто не доверит груз водителю, у которого в кабине отсутствуют традиционные пакистанские ковры, гирлянды лампочек и всякие разные висюльки.

Камаз тюнинг своими руками фото

Как вам? Берем древний как мамоент КамАЗ, водружаем «новую» древнюю кабину Макси, а к ней прицепляем маску от китайского тягача Foton Auman ETX. Так же находим кронштейны зеркал от японских траков и ставим зеркально. Профит! На выходе получаем такой вот симбиоз из Приморья . Неплохо же? Кстати владелец тягача внимание! Сделал целные боковые стекла без форточек. Чего завод не может сделать более 40 лет..

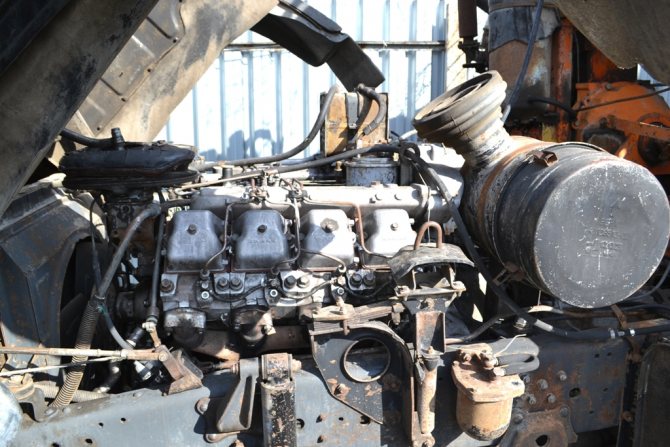

Двигатель

Чип-тюнинг силового агрегата проводится с целью увеличения его мощности, экономичности и достижения стабильной работы при любых нагрузках. Тюнингованный КАМАЗ-65115 потребляет на 5% меньше топлива при сохранении эксплуатационных характеристик.

Доработка двигателя может быть проведена такими способами:

1. Внесение изменений в программу бортового компьютера. При необходимости используются дополнительные электронные блоки. Такой прием синхронизирует работу частей и механизмов мотора.
2. Установка турбины. Увеличение объема притока воздуха позволяет увеличить мощность на 15-25%. Этот показатель важен в тех случаях, когда автомобили эксплуатируются в труднопроходимой и горной местности. Подобное изменение влечет за собой усиление сцепления и коробки переключения передач.
3. Замена форсунок. Немецкие и американские изделия обеспечивают более качественный впрыск топлива в цилиндры. В результате смесь сгорает практически полностью, с сочетанием роста мощности и снижении расхода солярки. Уменьшается токсичность выхлопных газов, что дает возможность эксплуатировать транспортное средство в городских условиях.

Улучшить параметры работы силовой установки помогает использование качественных прокладок, смазочных материалов и присадок. В ряде случаев достаточно проведения профессиональной доводки блока цилиндров.

Отделка кабины маз своими руками фото

Отделка кабины маз своими руками фото

Полезное — Маз 64229 (второе рождение) Страница 14 Дальнобойщики всех стран-объединяйтесь!

Тюнинг кабины маз своими руками фото

Новейший минский капотный тягач МАЗ

Тюнинг кабины маз своими руками фото

МАЗ 437040, 437041, 437141 Зубренок Руководство по ремонту

• МАЗ-53366: технические характеристики, особенности эксплуатации машины
• #image.jpg
• Капотный маз

Полезное — Маз 64229 (второе рождение) Страница 3 Дальнобойщики всех стран-объединяйтесь!

Отделка кабины своими руками фото

Полезное — Маз 64229 (второе рождение) Страница 14 Дальнобойщики всех стран-объединяйтесь!

Высокая крыша маз своими руками

1. Кабина камаз своими руками фото
2. 539. Тягачи МАЗ Тюнинг автомобилей — AgaClip — Make Your Video Clips
3. #image.jpg
4. Тюнинг кабины камаз своими руками фото
5. Кабины камаза своими руками фото
6. Beauty Things / маз 500 тюнинг фото
7. #image.jpg
8. Новости Кирова: Водитель из Татарстана сумел остановить свой «Камаз» во время приступа инсульта Kirovnet.ru — Кировский городско
9. Тюнинг кабины своими руками фото

Архиважное изменение — четырехточечная пневмоподвеска кабины

Комбинация приборов остается со стрелками, но учитывая то что камазовские моторы теперь с электронно-управляемой топливной аппаратурой, то оснастить и щиток приборов дисплеем будет несложно КАМАЗ плотно сотрудничает с ZF, и кроме 16-ступенчатых коробок передач для наших грузовиков становятся доступными не только немецкий ГУР, но и регулируемая рулевая колонка с пневмофиксатором. Самая роскошная версия КАМАЗа — седельный тягач 4х2, кроме такой колонки, впервые может получить и автоматизированную электронно-управляемую коробку передач ZF As-Tronic. Такие 12-ступенчатые коробки-автоматы ставят на грузовики и автобусы DAF, IVECO, MAN, Mercedes, Renault. Возможно, в ближайшее время в Челнах начнется сборка и этой немецкой коробки.

200911301553_35

Кроме более современного дизайна, под новой панелью будет больше места, так легче разместить перспективный отопитель, кондиционер, пневмоаппаратуру. Под облицовкой спрятана еще одна новинка — четырехточечная подвеска кабины. Это несомненное достижение для КАМАЗа. Столь древней подвески, как была, да еще на четвертьэллиптических рессорах, ныне уже не встретить. Ясно, что для большего эффекта на показ выставили вариант с пневмоподвеской, причем даже на самосвале, хотя для грузовиков строительного назначения вполне подошли бы и пружинные стойки. Говорят, что КАМАЗ с такой подвеской предоставляет водителю не виданную ранее иномарочную плавность хода. Из двух попадающихся теперь вариантов исполнения подножек камазовские дизайнеры остановили свой выбор на том, где они расположены горизонтально. Непонятный уклон ступеней назад остался в прошлом.

Как делается тюнинг бампера своими руками

Итак, если вы решились все работы выполнять самостоятельно, давайте разберём на примере переднего бампера, как можно выполнить его тюнинг.

Для начала нужно запастись всеми необходимыми материалами

. Для выполнения работ понадобятся следующие вещи:

• смола-эпоксидка;
• наждачная бумага с разным зерном (от 80 до 220);
• стеклоткань;
• проволока;
• монтажная пена в баллонах;
• толстая бумага (именно бумага, а не картон).

Создаем новую форму бампера своими руками
После того как вы запаслись всем необходимым, вам будет нужно как можно подробнее представить себе тот внешний вид, который вы хотите придать передку вашего автомобиля. Можно для верности набросать эскизы или выполнить приблизительный чертёж — это очень упростит задачу в процессе её выполнения .

После выполнения эскизов и чертежей можно приступать к работе. Давайте подробно рассмотрим, как пошагово выглядит процесс тюнинга:

Обшивка кабины внутренняя камаз

Ремонт кабин на автомобилях КАМАЗ очень важен для исправной работы машины. Капитальный ремонт включает замену каркаса, ремонт спального места, замену листа пола, стёкол, электропроводки, покраску.

Варианты модернизации кабины, ООО “ЛидерСнабЗапчасть” предлагают увеличить высоту крыши, установить тросовый стеклоподъёмник, монтировать полки над окнами. Производятся и популярные нынче установка аэродинамического козырька, нанесение суперграфики, монтаж обтекателей оригинальной формы.

Однако это – чисто декоративные изменения, несущие на себе роль внешнего оформления. На самом деле важны и незаменимы работы по обслуживанию и ремонту кабины, которые внесут долю комфорта, удобства и безопасности для работы водителя. Новшества, повышающие комфортность кабины КАМАЗ, мастера фирменных сервисных центров вносят в ходе капитального ремонта.

Салон и интерьер: повышаем уровень комфорта

Салону КамАЗа требуется уделить больше всего внимания. При наличии средств на тюнинг автомобиля в первую очередь требуется:

• Заменить водительское сидение – при длительной эксплуатации штатное кресло на КамАЗе может стать поводом для дискомфорта водителя. Более мягкие кресла с боковыми поддержками и регулируемой спинкой предупредит риск переутомляемости и возникновения заболеваний опорно-двигательного аппарата. Стоимость одного кресла составляет примерно 4-7 000 рублей;
• Доработать салонное освещение – рабочая поверхность должна быть хорошо освещена и штатного светильника может быть недостаточно. Приобретение и установка еще нескольких элементов или протяжка светодиодной ленты с параллельным питанием позволит при необходимости калибровать уровень освещаемости в салоне. Стоимость подобного тюнинга – 500-1000 рублей;
• Установить хотя бы бюджетный автозвук – установка или замена штатного радио, а также монтаж пары широко частотных динамиков «овалов» обойдется в 7-10 000 рублей. Для более качественного звучания придется увеличить бюджет в пару раз.

Обратите внимание! В рабочих условиях прослушивание медиа файлов негативно сказывается на концентрации водителя за рулем и можем привести к аварии или ДТП. Включайте музыку только при движении по открытым участках дорог и при слабом потоке трафика.

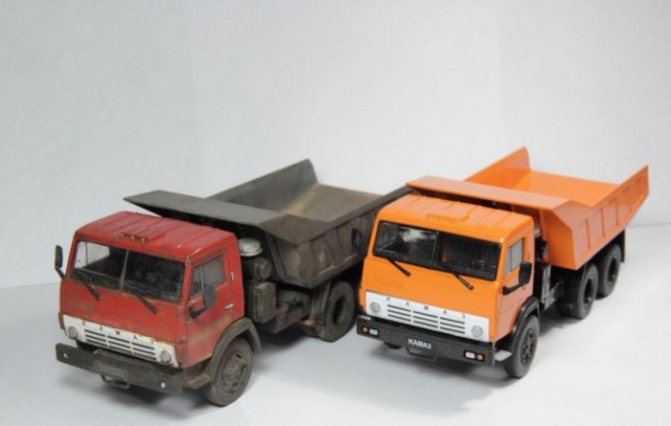

Моделька Камаз-5511 своими руками ( 26 фото )

От автора: Решил рассказать, как я делаю свои модели. В качестве образца был выбран журнальный Камаз 5511, не самый лучший вариант, т.к. модель простая, но тем не менее. Фотки получились немного фиговые, фоткал на телефон, т.к зеркало грязными руками брать не хотелось
Постараюсь объяснить что как, но местами будет напоминать «как нарисовать сову», хотя все просто. И да, я еще только учусь, пробуя различные техники на своих моделях. Готовы? Поехали!

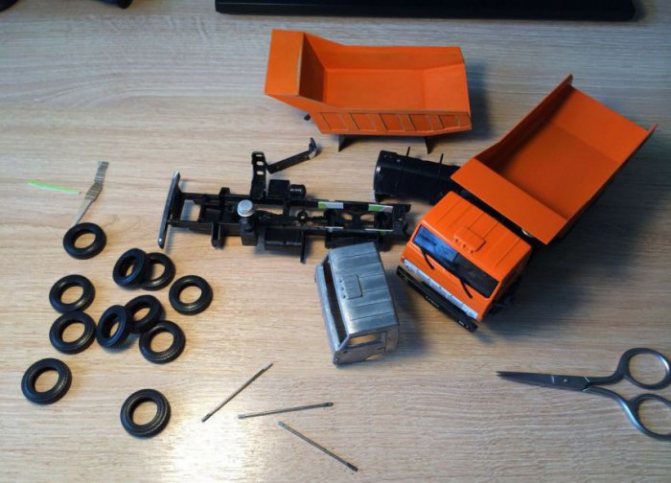

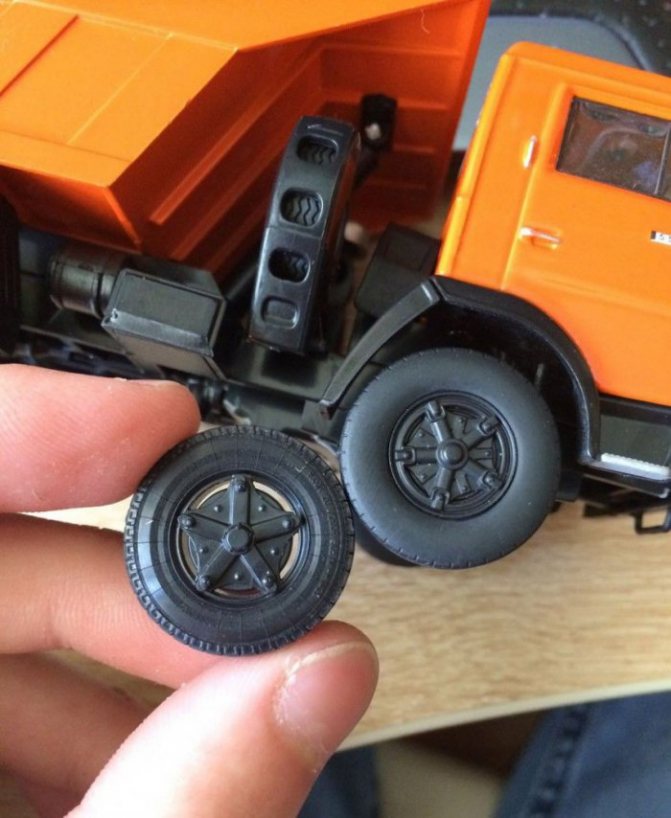

Итак, мной была куплена резина с дисками (для замены штатной, с рисунком протектора и надписями на боковышках, все по сатисфекшну), по цене эквивалентная модели (:D) и еще один камаз

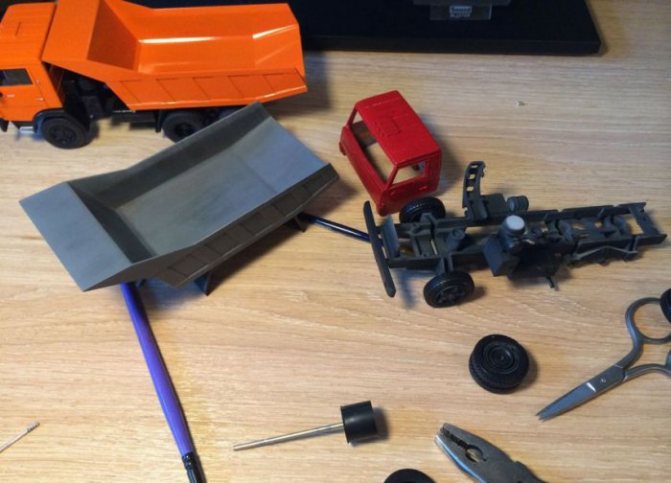

Один грузовик раздербанен, зашкурен, косяки по возможности исправлены. Краска с кабины снималась 646 растворителем, рама была не крашеная, поэтому там все просто. Ну а кузов зашкурил местами от облоя, и больше не трогал.

А теперь можно приступать к окраске и грунтовке. Вот мой арсенал-аэрограф JAS 1127 и компрессор JAS 1203 II. Кто то скажет «фу китай», да китай. Работает за свои деньги хорошо, меня все устраивает) Краски использую акрил тамия, грунт и прочая химия опять же от нее

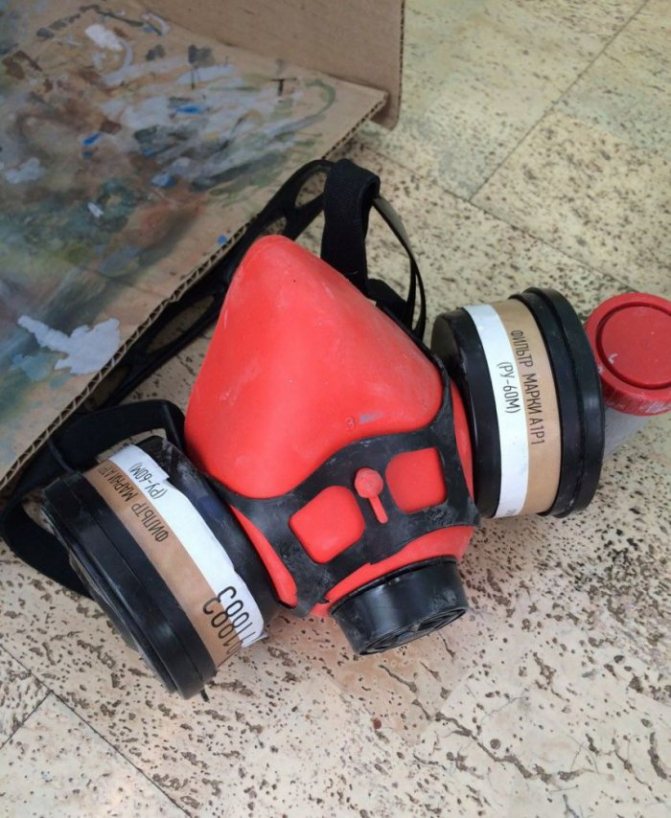

При грунте использую респиратор

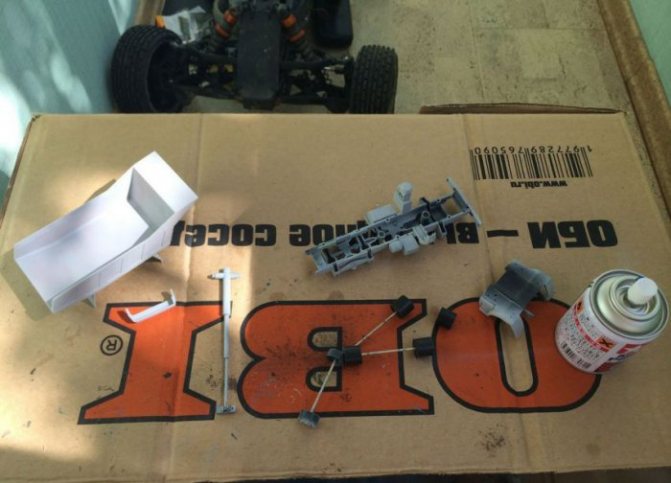

Собственно, окрасочная камера у меня имопровизированная-коробка из оби с отверстием для вытяжки (пылесос зимой, летом-открытое окно). Так как крашу на балконе, все двери и окна в квартиру закрыты. Почему не купил нормальный бокс? Потому что стоит дофига, а толку нифига (нужен запилинг для того чтобы правильно работал), а коробку и новую не жалко взять. Кстати туда же подведена лампочка, но сейчас ее нет

Итак, краска. Кабину грунтуем тамиевской грунтовкой, она прозрачная, фоткать не стал. Пластик грунтом тамия, но серым, все детали становятся такими

Затем окрашиваем совок вот в такой цвет, далее рассажу зачем

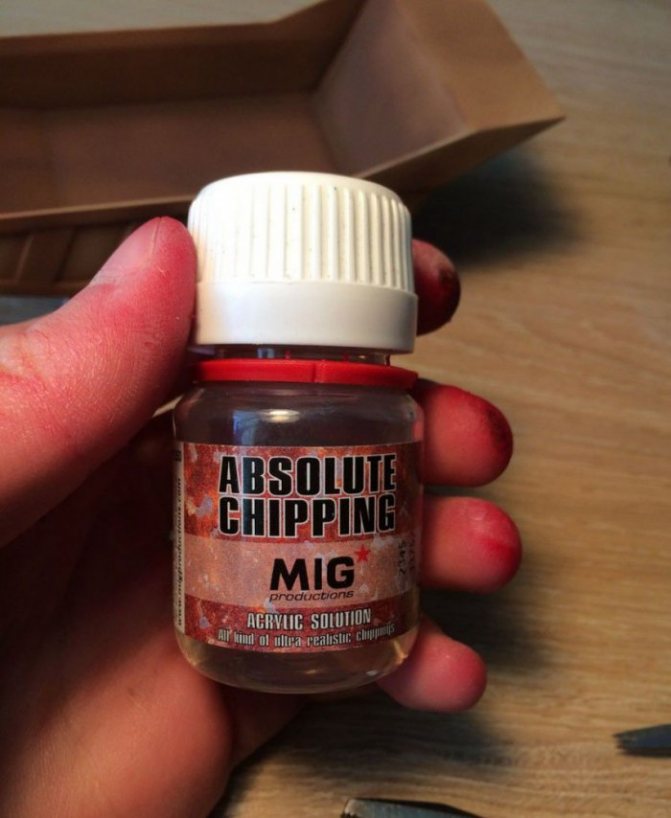

Этот цвет нужен как прешейдинг и одновременно для имитации сколов и царапин на модели. Используется спец. жидкость, наносится на кузов, высыхается, а после нанесения основной краски ей же делаются сколы.

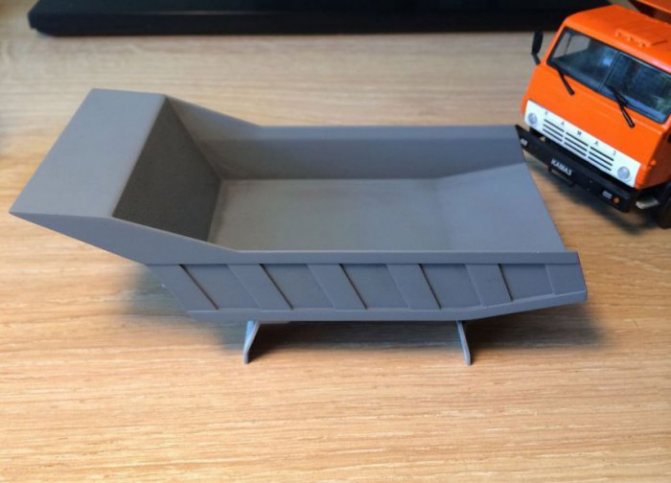

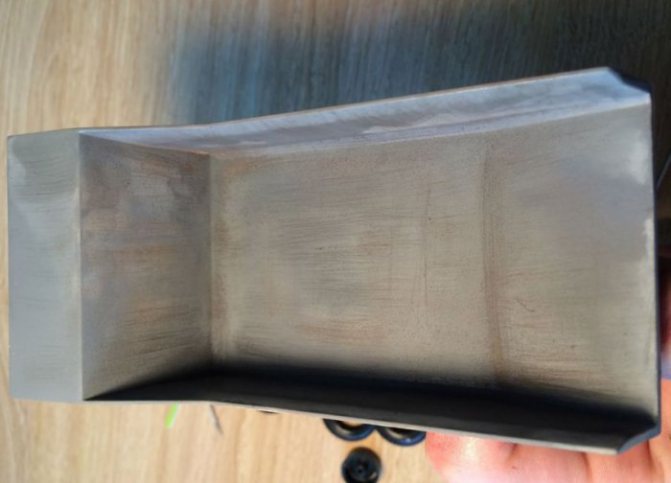

Красим кузов в серый цвет

А теперь берем кисть, окунаем в эту жидкость, расрасрас и выходит вот такое вот

Кабина и рама окрашены теми же красками, процесс фоткать не стал, думаю и так понятно)

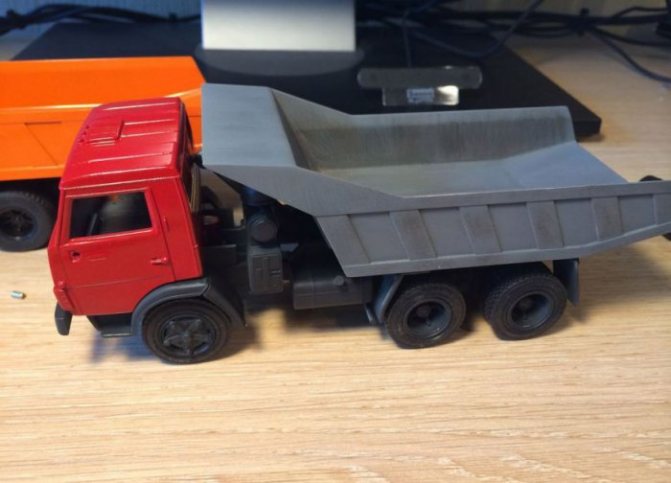

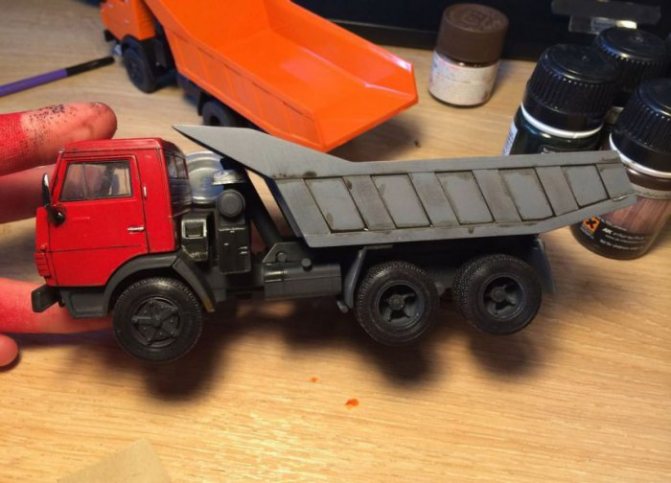

Первоначальная прикидка

Затем делаем смывку во всех углублениях на модели для придания рельефа. На излишки не обращаем внимания-будут убраны

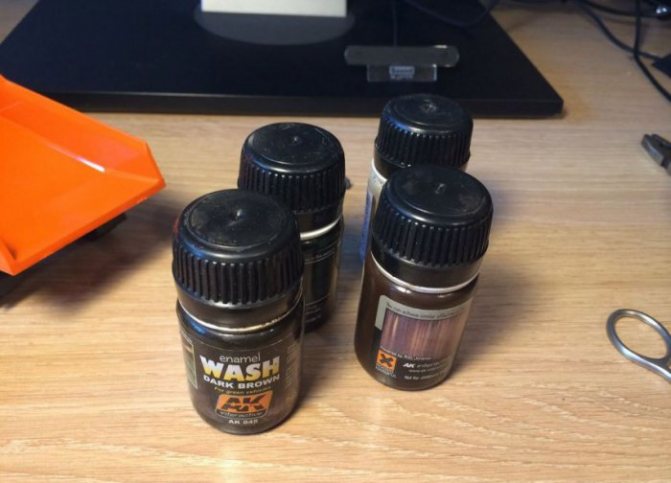

Смывку я делаю жидкостями АК

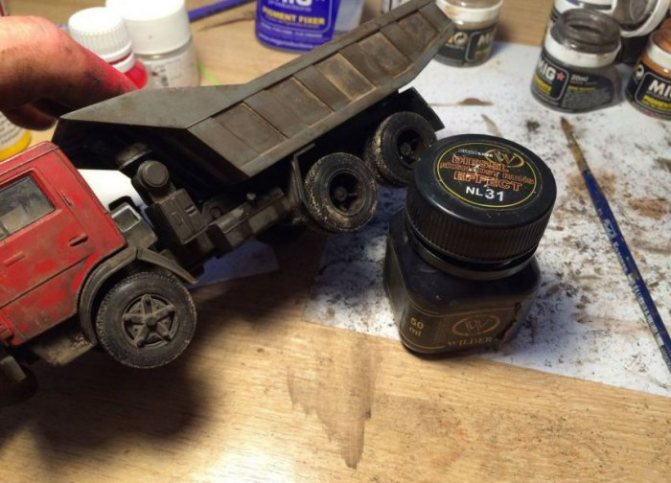

Затем я беру пигменты, и наношу их на раму, кабину, и другие части модели

Немношк рживчины

Пигменты закрепляются спец. жидкостью, для того чтобы удерживаться на поверхности. Можно использовать и вайт спирит, но мне этот способ больше нравится

Далее наносим пигменты в других местах, и потеки дизеля на горловину крышки бака

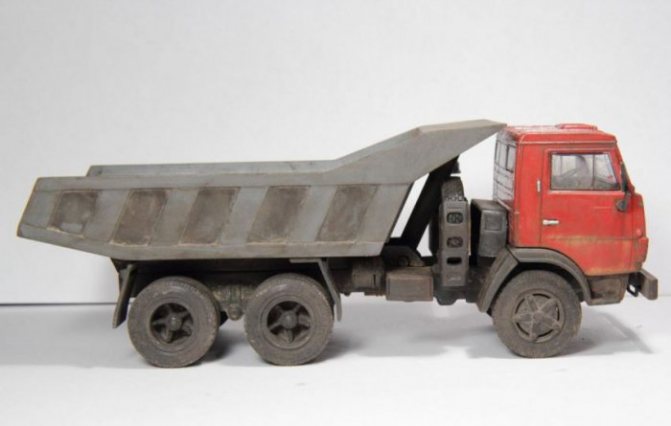

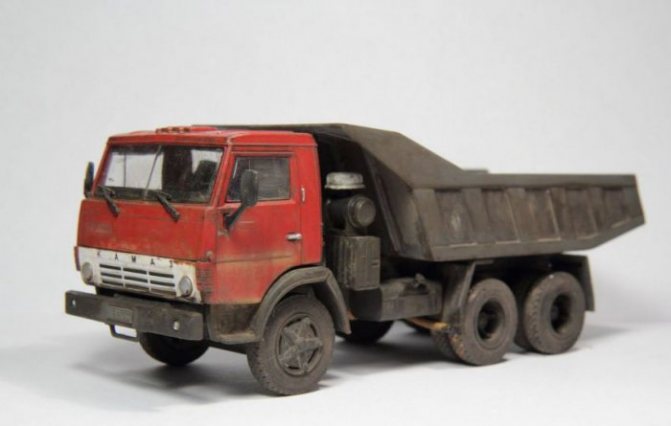

Все лишнее убрано, модель готова. Все кажется просто, но в процессе несколько раз переделывал, что то убирал, и вышло вот так. Чуть не забыл про сколы краски-их я наношу тонкой кистью, и краской тамия.

Левый борт

Правый

Кузов внутри, точно так же нанесены пигменты

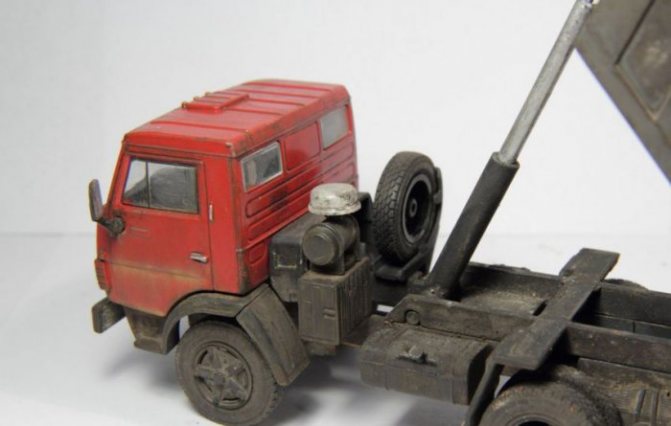

Кузов, кстати, подъемный

Еще один ракурс спереди

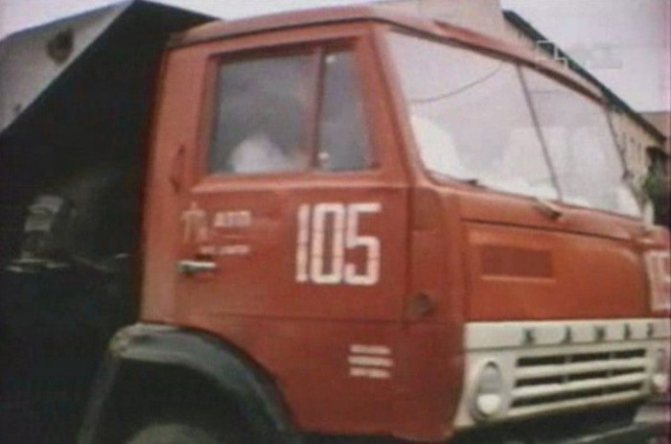

А вот и прототип, машина-ликвидатор на ЧАЭС (в качестве ориентира окраски), номера красноярские

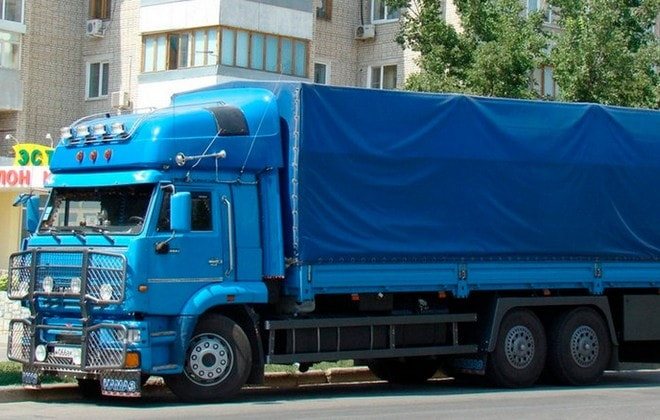

Подвеска

КАМАЗ-55102 не отличается мягкостью хода, машину сильно трясет, что негативно сказывается на комфорте езды и сохранности груза.

Улучшить качество передвижения можно следующими способами:

1. Увеличение длины передней подвески. Это позволит повысить проходимость машины и уменьшить ее проседание под грузом. Проводится снятие штатных пружин и установка аналогов большего размера. Дублируются пружины длинными амортизаторами. Следует провести предварительные расчеты, чтобы не снизить устойчивость автомобиля. Слишком высокая подвеска оказывает дополнительное давление на мост.
2. Усиление задней подвески. Выполняется монтаж дополнительного листа или полная замена деталей. Еще больше поднять заднюю часть машины можно с помощью пластиковых вставок, дающих дополнительные 3-5 см.

Для модернизации КамАЗа приобретаются отдельные детали или готовые комплекты. В них входят пружины, рессоры, амортизаторы, втулки и прокладки. Такой набор избавит владельца авто от поиска нужных запчастей, траты времени и возможных нестыковок при сборке.

Об истории модели и её месте в производственной программе КамАЗа

КамАЗ-55111 ведёт свою историю с середины 70-х годов ХХ века. Развернувшийся в этом десятилетии бурный экономический рост и строительный бум обеспечили повышенную потребность в грузовых автомобилях подобного класса. Но автопром СССР тогда ещё не располагал достаточным количеством моделей таких самосвалов. В 1977 году началось серийное производство самосвала КамАЗ-5511 с цельнометаллическим сварным кузовом.

Этот грузовик обладал грузоподъёмностью в 10 тонн и был прекрасно приспособлен для перевозки любых грузов, прежде всего, сыпучих строительных материалов. Его снабдили гидравлическим механизмом подъёма кузова, с электропневматическим дистанционным управлением из кабины водителя.

КамАЗ-5511 использовался буквально повсюду: на строительных площадках и в различных сферах промышленности; на строительстве дорог и мостов; в сельском хозяйстве и т.д. Точнее, используется до сих пор: данная модель задержалась на КамАЗовском конвейере вплоть до 1990-го года, и часть этих грузовиков и теперь ещё находятся «в добром здравии» и продолжают работать.

В остальном это был всё тот же самосвал-трёхосник 6х4, что и прежде. Первые годы КамАЗ-55111 и кабину имел такую же, как у исходной модели 5511 – с круглыми, высоко расположенными фарами. Впоследствии кабина КамАЗ-55111 была подвержена рестайлингу, как и кабины других моделей камским грузовиков.

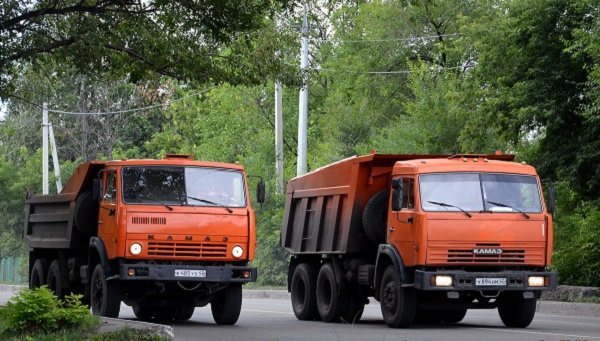

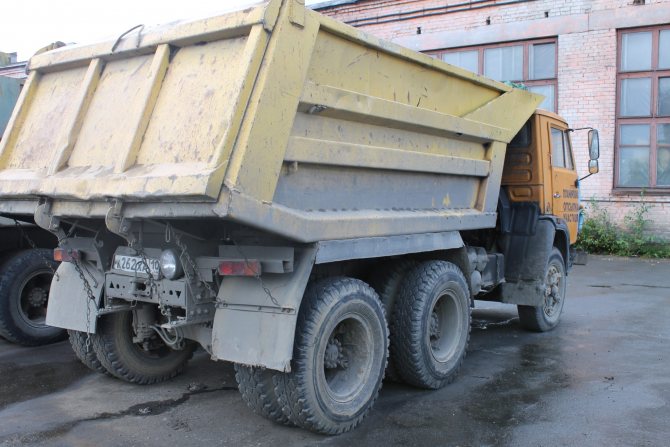

Наглядно: КамАЗы-55111 со старой и более новой кабиной. Кузов также изменился, заметно прибавив в объёме.

В 1998 году на Камском автозаводе приступили к выпуску более современной модели трёхосного самосвала, которая получила отраслевой индекс КамАЗ-65115. Грузоподъемность этого грузовика была повышена до 15-ти тонн. Модернизированный КамАЗ-65115 и заменил окончательно КамАЗ-55111 в производственной программе завода. Это произошло в 2012-м году.

Ещё одна родственная модель – трёхосный самосвал КамАЗ-65111 грузоподъёмностью 14 тонн. Это полноприводной грузовик с колёсной формулой 6х6, предназначенный для эксплуатации в тяжёлых дорожных условиях и на бездорожье. Он продолжает выпускаться и в настоящее время.

Технические характеристики

Весовые показатели машины КамАЗ-55111:

• суммарная масса – 22400 кг;
• суммарная масса полуприцепа – 12800 кг;
• нагрузка на переднюю ось – 3980 кг;
• грузоподъемность – 13000 кг.

Длина самосвала составляет 6680 мм, ширина – 2500 мм, высота – 2740 мм. При полной загрузке техника способна разгоняться до 90 км/час. КамАЗ-55111 имеет колесную формулу шесть на четыре и отличается хорошей проходимостью и небольшим радиусом разворота (9000 мм). Угол подъема грузовика составляет 25 градусов.

Двигатель

КамАЗ-55111 комплектуется 4-тактным 8-цилиндровым дизельным силовым агрегатом модели «КАМАЗ 740.51-240», являющимся доработанной версией предыдущего двигателя «КАМАЗ 740». Данная модификация является турбированной и имеет V-образное расположение цилиндров. Мотор самосвала соответствует стандарту «Евро-2». Охлаждение наддувочного воздуха происходит в ходе работы.

Расход Топлива

Показатель расхода топлива у автомобиля равняется 30 л/100 км. Топливный бак модели вмещает до 350 л. При полностью заправленном баке грузовик преодолевает свыше 800 км.

Коробка передач

КПП механическая на десять ступенек в двух вариациях:

1. Без делителя на 14,5 ступенек, значение раздаточного числа — 7,22. 5 МКПП.
2. С делителем на 15,5 ступеней. Раздаточное число — 6,53. 10 МКПП.

Кузов

Сварная платформа ковшового типа, цельнометаллическая. Наклон направлен на передний борт. Козырёк закрывает свободное пространство между кузовом и кабиной.

Днище обогревается за счёт отработанных газов, что не даёт сыпучим грузам примерзать к его основанию.

Максимальный угол наклона кузова равен 60-ти градусам. Объем платформы 6,6 кубометров.

Система подъема кузова

Опрокидывание платформы выполняется с помощью гидравлики. На машине установлен для этих целей телескопический гидравлический цилиндр на три ступени. Агрегирует через привод коробкой отбора мощности.

Тормоза

Схема тормозной системы КамАЗа 55111 — это симбиоз мелких деталей и компонентов.

Схема тормозов КамАЗа 55111 делится на основную и вспомогательную. Первая контролирует ситуацию во время движения. Вторая (стояночная) удерживает грузовик во время стоянки и остановки. В том числе под уклоном.

Схема электропроводки

К сожалению схема электропроводки КамАЗа 55111 не претерпела значительных изменений по сравнению с прежней моделью 5511.

Динамические характеристики

• Заявленная производителем максимальная скорость грузовика – 90 км/ч;
• Время разгона до 60 км/ч – 50 сек;
• Выбег автомобиля с 50 км/ч – 800 м;
• Максимальный преодолеваемый подъем самосвалом – 25 %;
• Радиус поворота – внешнее колесо 8 м, габаритный 9 м;
• Время подъема груженого кузова при 2200 об/мин – 19 сек.

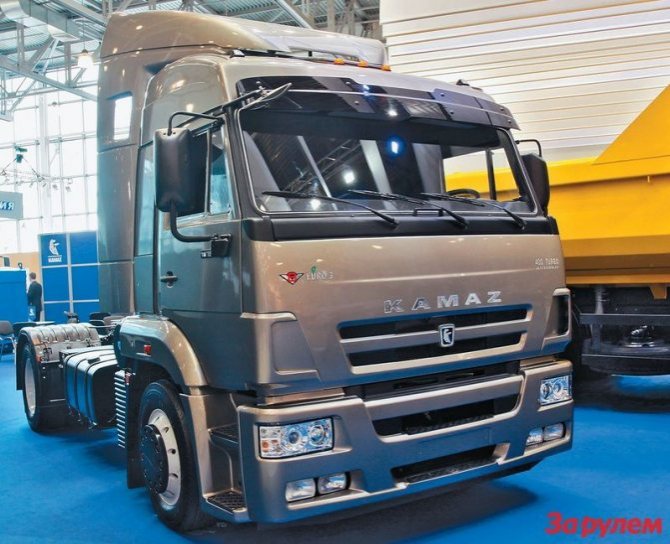

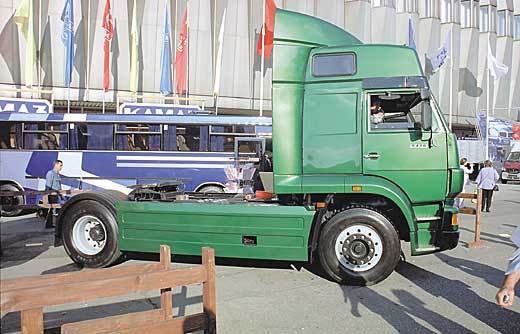

Кабина

Внешний вид кабины является определяющим фактором относительно дизайна грузовика. По оценке этой части машины складывается впечатление о характере и жизненном кредо ее владельца.

Изменить кабину можно с помощью таких приемов:

1. Перекрашивание. Сделать это можно самостоятельно, используя пневматические краскопульты с разными диаметрами сопел. Поверхность покрывается материалом 1 цвета или нескольких, на ней наносятся полосы, узоры и орнаменты. Наиболее популярным способом является аэрография, наносимая вручную или по трафаретам.
2. Установка широкого и низкого бампера. Изделие приобретается в торговой сети или изготавливается самостоятельно из пенопласта и эпоксидного клея. Бампер правильной конфигурации не только преобразит грузовик, но и защитит поддон от летящих камней.
3. Монтаж пластиковых молдингов и навесов. Эти предметы, кроме эстетической задачи, улучшают аэродинамические качества машины. Изделия устанавливаются на двери, сверху кабины и на зеркала заднего вида. Нужный цвет им придается эмалью в баллончиках. Под навесами можно приварить ребра жесткости, увеличивающие прочность конструкции.
4. Замена приборов освещения. Используются выполненные на заказ фары, прожекторы, габаритные и поворотные указатели. Делается окантовка из светодиодной ленты.

По согласованию с ГИБДД можно полностью или частично тонировать стекла. Плавный переход затемнения делается аэрографом.

Автомобили с такими панелями приборов уже есть в продаже

Автомобили с такими панелями приборов уже есть в продаже Автомобили с такими панелями приборов уже есть в продаже

Уже сейчас возможна комплектация грузовиков КАМАЗ удобными немецкими сиденьями Grammer. Они тоже применяются

Кроме широкого набора регулировок, важно, что они оснащены пневмоподвеской. Причем непосредственно для кабины КАМАЗа пришлось заказывать исполнение с иной кинематикой и с уменьшенным ходом — стандартному импортному креслу мешает традиционный «горб» колесной арки

Открыв кабину, видно, как серьезно ее подрезали, но полностью убрать пока не реально. Конечно, для серьезного магистрального грузовика этих нововведений в кабине не достаточно, однако для региональных перевозок вполне хватит.
