Коробка переключения передач Урал-4320

Коробка переключения передач Урал-4320

До 1994 года на автомобили Урал-4320, 5557 устанавливались коробки переключения передач Камаз-141 (для двигателя Камаз-740).

С 1994 года на автомобили Урал-4320 и их модификации устанавливаются двигатели ЯМЗ-236 с коробкой передач КПП ЯМЗ-236 или с коробкой передач ЯМЗ-2361 (модернизированная версия КПП ЯМЗ-236).

КПП Урал-4320, 5557 (ЯМЗ-236)

Коробка передач ЯМЗ-236 для автомобилей  Урал-4320, 5557 – механические, трехходовые, пятиступенчатые (пять передач для движения вперед и одна – назад) с синхронизаторами на 2–3 и 4–5 передачах.

Модификация КПП - ЯМЗ-236У.

Передаточные числа КПП Урал-4320, 5557 ЯМЗ-236 У

Передача      Передаточные числа

1                          5,26

2                          2,90

3                         1,52

4                         1,00

5                        0,664

Задний ход             5,48

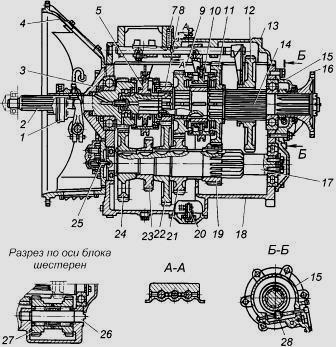

Рис. 13. Коробка передач КПП автомобилей Урал-4320, 5557 (ЯМЗ-236)

1– муфта выключения сцепления; 2–первичный вал; 3, 15– крышки подшипников; 4–картер сцепления; 5, 10– синхронизаторы; 7–шарик фиксатора; 8, 22–шестерни пятой передачи; 9, 21–шестерни третьей передачи; 11, 19–шестерни второй передачи; 12–шестерня первой передачи и заднего хода; 13–верхняя крышка; 14–вторичный вал; 16–фланец; 17– промежуточный вал с шестерней первой передачи; 18–картер коробки передач; 20–заборник масляного насоса с магнитом; 23– шестерня отбора мощности; 24–шестерня привода промежу­точного вала; 25–масляный насос; 26–ось блока шестерен заднего хода; 27–блок шестерен заднего хода; 28–шестерня привода спидометра.

Первичный вал 2 (рис. 13) коробки передач  Урал-4320, 5557 установлен на двух шариковых подшипниках.

Передний подшипник запрессован в расточку коленчатого вала двигателя.

Полость подшипника при сборке заполнена смазкой Литол-24 и уплотнена манжетой.

Задний подшипник с помощью стопорного кольца закреплен от осевых перемещений в передней стенке картера коробки передач и крышке подшипника.

Вторичный вал 14 передним концом опирается на роликовый подшипник, помещенный в гнезде первичного вала.

Задний конец вторичного вала КПП  Урал-4320, 5557 опирается на шарикоподшипник, закрепленный стопорным кольцом в стенке картера и крышке.

На шлицах заднего конца вторичного вала установлен фланец 16 крепления карданного вала автомобиля.

Промежуточный вал 17 установлен на двух роликовых подшипниках.

Передний конец промежуточного вала КПП  Урал-4320, 5557 имеет паз для привода масляного насоса.

Блок шестерен заднего хода 27 вращается на двух роликовыми подшипниках, установленных на неподвижной оси 26.

Все шестерни коробки передач  Урал-4320, 5557 имеют спиральные зубья, кроме прямозубых шестерен первой передачи, блока заднего хода и шестерни отбора мощности.

Шестерни второй, третьей и пятой передач и пара шестерен привода промежуточного вала находятся в постоянном зацеплении.

Шестерни второй, третьей и пятой передач вторичного вала установлены на стальных подшипниках скольжения, имеющих специальные конфигурацию, покрытие и пропитку.

Безударное включение второй, третьей, четвертой и пятой передач обеспечивается двумя синхронизаторами 6 и 10.

Синхронизатор КПП  Урал-4320, 5557 инерционного типа позволяет произвести зацепление зубчатой муфты каретки с зубчатой муфтой шестерни только при уравнении угловых скоростей вращения шестерни и вала.

Уравнение скоростей производится с помощью фрикционной пары – конусного кольца синхронизатора и конуса на шестерне.

Включение первой передачи и заднего хода осуществляется перемещением шестерни 12 по шлицам вторичного вала до полного зацепления с соответствующей шестерней.

В верхней крышке коробки  Урал-4320, 5557 размещен трехходовой механизм переключения передач.

На штоках механизма переключения передач  Урал-4320, 5557 закреплены вилки, которые при перемещении штоков перемещают каретки синхронизаторов или шестерню первой передачи и заднего хода.

Штоки в нужном положении удерживаются шариковыми фиксаторами 7.

Для предохранения от случайного включения одновременно двух передач КПП  Урал-4320, 5557 имеет блокирующее устройство (вид А–А), состоящее из штифта и двух пар шариков, при движении какого-либо штока два других запираются шариками, которые входят в соответствующие канавки на штоках.

Для предохранения от ошибочного включения заднего хода и первой передачи служит пружинный предохранитель 32.

Чтобы включить задний ход или первую передачу, нужно преодолеть дополнительно усилие пружины предохранителя.

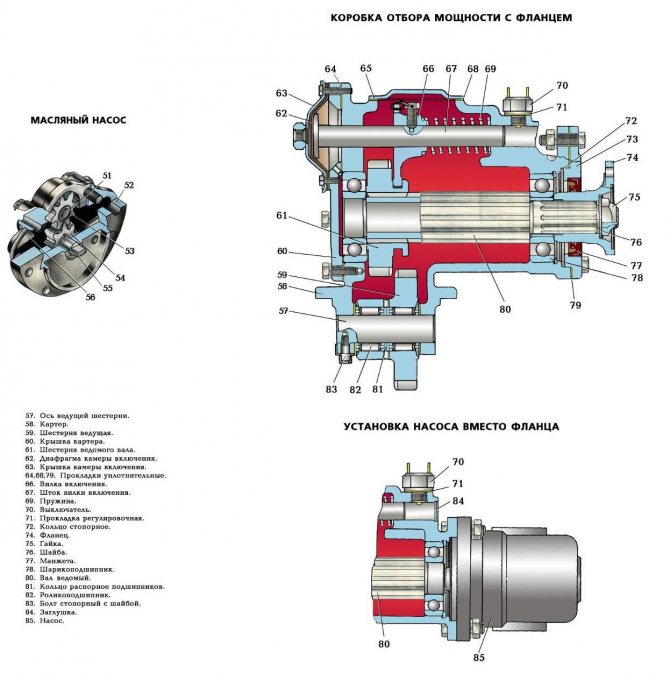

Через шестерню 23 (рис. 13) можно производить отбор мощности для привода дополнительных агрегатов.

Механизм отбора мощности крепится к одному из фланцев с люками, находящимися с обеих сторон картера коробки передач.

Коробка передач  Урал-4320, 5557 оборудована механизмом привода спидометра, расположенным в крышке 15 заднего подшипника вторичного вала (вид Б-Б).

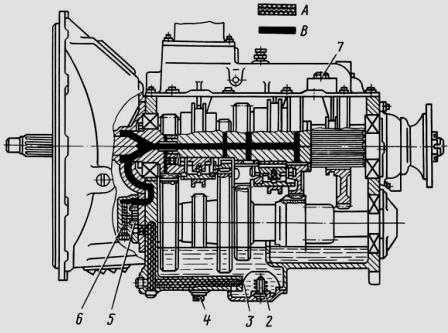

Рис. 14. Схема системы смазки КПП Урал-4320, Урал-5557

А–засасывание масла; В–высокое давление; 2–магнит маслозаборника; 3–сетка маслозаборника; 4–сливная пробка; 5– масляный насос; 6–редукционный клапан; 7–пробка заливного отверстия

Система смазки коробки передач  Урал-4320, 5557 - смешанная (рис. 14).

Под давлением смазываются подшипники скольжения шестерен вторичного вала.

Подшипники качения, зубчатые зацепления и механизм переключения передач Урал-4320 смазываются разбрызгиванием.

Масло засасывается из масляной ванны картера через заборник и систему каналов шестеренчатым масляным насосом 5, установленным на передней стенке картера коробки передач и приводимым от промежуточного вала.

Маслозаборник закрыт сеткой 3 и имеет постоянный магнит 2 для улавливания мелких металлических частиц, находящихся в масле.

Масляный насос снабжен редукционным клапаном 6, отрегулированным на давление 80±10 кПа (0,8±0,1 кгс/см2).

В коробку передач Урал-4320 масло заливается через отверстие в верхней крышке, закрытое пробкой, до уровня контрольного отверстия, находящегося с левой стороны картера.

Заправочная емкость системы смазки коробки передач Урал-4320 - 5,5 л.

Внутренняя полость картера коробки передач  Урал-4320, 5557 с помощью сапуна сообщается с атмосферой.

При техническом обслуживании проверять крепление коробки передач Урал-4320 к двигателю и состояние ее подвески, поддерживать нормальный уровень масла в коробке и своевременно заменять его согласно таблице смазки.

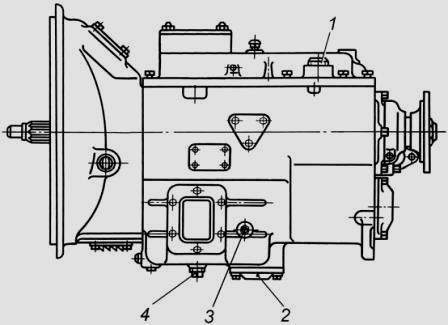

Рис. 15. Пробки коробки передач Урал-4320, 5557 (ЯМЗ-236)

1–маслозаливное отверстие; 2–крышка заборника масляного насоса; 3–контрольное отверстие уровня масла; 4–сливное отверстие

Уровень масла в картере коробки передач должен быть не ниже нижней кромки контрольного отверстия 3 (рис. 15).

Масло из картера коробки передач  Урал-4320, 5557 сливать в горячем состоянии через сливное отверстие, закрытое пробкой 4.

После слива масла очистить магнит сливной пробки.

После слива масла отвернуть болты и снять крышку 2 заборника масляного насоса, очистить и промыть сетку, после чего крышку установить на место.

При установке крышки заборника обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой.

Коробку передач  Урал-4320, 5557 рекомендуется промывать индустриальным маслом И-12А или И-20А по ГОСТ 20199 – 88; 2,5 – 3 л - его залить в картер коробки, установить рычаг переключения передач в нейтральное положение, пустить двигатель на 7…8 минут, после чего остановить его, слить промывочное масло и залить свежее.

Категорически запрещается промывать коробку передач  Урал-4320, 5557 керосином или дизельным топливом во избежание отказа в работе масляного насоса из-за недостаточного разрежения на всасывании и, как следствие, выхода из строя коробки передач.

В случае полной переборки коробки передач Урал-4320 масляный насос перед установкой смазать применяемым в коробке передач маслом.

При буксировке автомобиля с неработающим двигателем первичный и промежуточный валы коробки передач  Урал-4320, 5557 не вращаются, масляный насос в этом случае не работает и не подает смазку в подшипники шестерен вторичного вала и на конусные поверхности синхронизаторов, что вызовет задиры поверхностей скольжения, износ колец синхронизаторов и ведет к выходу из строя всей коробки передач.

Для проведения буксировки выключить сцепление и включить прямую (четвертую) передачу в коробке передач или отсоединить коробку от трансмиссии.

Буксировка автомобиля на расстояние свыше 20 км без отсоединения карданного вала или выжима сцепления с включенной прямой передачей не допускается.

Для предупреждения преждевременного износа трущихся пар рекомендуется перед пуском двигателя при температуре окружающей среды ниже - 30°С подогреть коробку передач.

Если это не представляется возможным, то на время длительной остановки двигателя масло из картера слить, а перед пуском двигателя это масло подогреть и залить в коробку Урал-4320 через отверстие в верхней крышке.

Для плавного и легкого переключения передач и предохранения зубьев промежуточного вала и шестерыми первой передачи и заднего хода от торцевого износа, а также предохранения колец. синхронизаторов от износа правильно регулировать сцепление и не допускать его «ведения».

КПП Урал-4320, Урал-5557 (ЯМЗ-2361)

Коробки передач ЯМЗ-2361 являются модернизи­рованной модификацией коробок передач семейства ЯМЗ-236.

На коробках передач  Урал-4320, 5557 типа ЯМЗ-2361 внедрен усиленный первичный вал за счет увеличения диаметра вала, изменено уплотнение первичного вала и система подачи смазки от масляного насоса в крышку первичного вала.

Подвод смазки осуществляется по масляному трубопроводу от масляного насоса в крышку первичного вала.

Модель КПП ЯМЗ-236У - после изменения - ЯМЗ-2361-50

Коробка передач  Урал-4320, 5557 в сборе в комплектности со сцеплением диафрагменного типа взаимозаменяема при замене ведомого диска сцепления 182.1601130 на 182.1601130-10 с увеличенным внутренним диаметром ступицы и муфты выключения сцепления 183.1601180-01 на 184.1601180-31.

Наименование и обозначение деталей коробок передач Урал-4320, 5557 в комплектности со сцеплением диафрагменного типа до и после изменения КПП приводятся в таблице.

Наименование детали, узла КПП. Обозначение детали (До изменения), Количество / Обозначение детали (После изменения), Количество

Вал первичный с трубкой в сборе 236Н-1701027-Б 1 / 2381.1701025* 1

Крышка первичного вала 236-1701040-А 1 / 2381.1701040 1

Насос масляный 236-1704010-А 1 / 336.1704010-10 1

Прокладка 236-1704017-А2 1 / -  -

Кольцо уплотнительное -  - / 336.1704019 1

Трубопровод -  - / 336.1704300 1

Манжета 236-1701230 - / 201.1701230 1

Болт М16х1,5-6 - - / 310264-П29 2

Прокладка - - / 201.1015624 4

Кольцо упорное - - / 201.1721413 3

Примечание: * - Вал первичный с задним подшипником и трубкой в сборе.

Для переоборудования коробок передач  Урал-4320, 5557 типа ЯМЗ-236 в коробки передач соответственно типа ЯМЗ-2361 создан комплект запасных частей 2361.1700200, включающий необходимые для замены детали и узлы.

Коробка передач Урал 375,4320,5557,43206

Коробка передач предназначена для изменения передаточного числа трансмиссии в целях получения крутящих моментов (тяговых усилий) на ведущих колесах и скорости движения автомобиля в более широких пределах, чем может быть достигнуто за счет изменения режимов работы двигателя.Все шестерни вторичного вала установлены на специальных роликоподшипниках. Между шестерней первичного вала и шестерней четвертой передачи вторичного вала установлен инерционный синхронизатор включения пятой и четвертой передач, а между шестернями третьей и второй передач вторичного вала установлен инерционный синхронизатор включения этих передач. Включение первой передачи и заднего хода осуществляется зубчатой муфтой.Редукторная часть делителя передач состоит из первичного и промежуточного валов, установленных на них шестерен и инерционного синхронизатора, размещенных в картере делителя, выполненном заодно с картером сцепления. Валы фиксируются от смещения в осевом направлении шарикоподшипниками, установленными в перегородке картера. Шестерня первичного вала установлена на роликоподшипниках, а шестерня промежуточного вала жестко соединена с валом при помощи шпонки. Переключение передач в делителе осуществляется инерционным синхронизатором.Смазка деталей коробки осуществляется в основном разбрызгиванием. Однако смазка роликовых подшипников шестерен вторичного вала циркуляционная, под давлением. На первичном валу делителя установлено маслонагнетающее кольцо для принудительной подачи смазки в осевой канал, по которому смазка подается через радиальные сверления к подшипникам шестерен.В полости картера коробки обеспечивается поддержание нормального давления при помощи сапуна или отводящей трубки, которая устанавливается на коробках герметизированного исполнения. Выходной конец отводящей трубки располагается выше максимальной глубины брода, преодолеваемого автомобилем.В картере коробки имеются два люка для установки коробок отбора мощности.Привод к спидометру смонтирован в крышке подшипника выходного конца вторичного вала. В зависимости от передаточного числа применяемой на автомобиле главной передачи и размеров шин для обеспечения правильности показания спидометра предусмотрены сменные цилиндрические шестерни.

Механизм переключения передач в коробке состоит из синхронизаторов, зубчатой муфты включения, вилок переключения с ползунами, замков, фиксаторов и устройства для предохранения от случайного включения заднего хода.Синхронизатор инерционного типа обеспечивает легкое и безударное включение передач путем выравнивания скоростей зубьев соединяемых шестерен до их введения в зацепление. В коробке и делителе применены одинаковые по принципу действия синхронизаторы, отличающиеся только размерами и некоторыми деталями устройства.Муфта синхронизатора, имеющая два зубчатых венца, установлена на шлицах вторичного вала. Два конусных кольца жестко связаны между собой пальцами. В средней части пальцев имеются проточки с коническими боковыми поверхностями, муфты. Конусные кольца жестко с муфтой не связаны и могут перемещаться относительно нее в осевом направлении. В среднем положении кольца удерживаются фиксирующими сухарями, которые прижимаются к полукруглым проточкам в пальцах пружинами.

При передвижении муфты для включения передачи конусные кольца передвигаются вместе с муфтой до соприкосновения поверхности одного из колец с конической поверхностью шестерни включаемой передачи. Возникающей при этом силой трения кольца поворачиваются относительно муфты до упора коническими поверхностями проточек пальцев в блокирующие поверхности конических фасок фланца муфты. Дальнейшее продольное продвижение муфты становится невозможным до момента выравнивания частот вращения муфты (вторичного вала) и шестерни включаемой передачи, которое обеспечивается трением между коническими поверхностями кольца и шестерни включаемой передачи.Когда частоты вращения будут выравнены, от усилия, прикладываемого к муфте через вилку выключения, пальцы занимают среднее положение в отверстиях фланца муфты и блокирующие поверхности не будут препятствовать ее перемещению. Сухарик фиксаторов, выходя из полукруглых выточек, сжимают пружины, муфта освобождается и, передвигаясь дальше, соединяется своим зубчатым венцом с зубчатым венцом шестерни включаемой передачи.Вилки и ползуны переключения передач, замок и фиксаторы, а также предохранитель включения заднего хода смонтированы в крышке картера основной коробки передач. Ползуны установлены в расточках приливов верхней крышки картера. На трех ползунах соответственно укреплены вилка 8 переключения первой передачи и заднего хода, вилка переключения второй и третьей передач и вилка переключения четвертой и пятой передач. Вилки зафиксированы на ползунах винтами, которые шплинтуются проволокой. Вилки соединены с муфтами синхронизаторов, а вилка — с муфтой переключения. Для перемещения ползунов первой передачи и заднего хода, а также второй и третьей передач на них установлены головки с пазами, аналогичный паз имеется в головке вилки включения четвертой и пятой передач. В эти пазы входит нижний конец рычага переключения передачи механического дистанционного управления коробкой, перемещение которого обеспечивает выбор и включение требуемой передачи.

Блок промежуточный 200-1701082-А шестерен заднего хода,коробки перемены передач КПП колесного автомобиля УРАЛ 375,ЛАЗ 699Р,КАМАЗ.Это круглая,прямозубая шестерня постоянного зацепления располагается оси блока промежуточных шестерен 200-1701092 трансмиссии автомобиля.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применял..

Вал 200-1701048-А промежуточный коробки передач,колесного автомобиля УРАЛ 375,ЛАЗ 699Р,КАМАЗ.Это длинный,фрезерованный,металлический вал с длинными продольными шлицами на корпусе детали.По краям имеется посадочное место для подшипников скольжения.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на всех серийных ..

Вал вторичный 141-1701105 коробки перемены передач,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это длинный,металлический вал с шлицевой частью по обеим краям детали.Устанавливается внутри корпуса трансмиссии автомобиля.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на всех серийны..

Вал вторичный 200-1701105-В коробки перемены передач КПП колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это длинный,металлический вал с шлицевой частью по внешней поверхности детали на нем размещаются шестерни рабочего ряда трансмиссии автомобиля.Устанавливается внутри корпуса трансмиссии автомобиля.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транс..

Вал первичный 141-1701030 коробки перемены передач,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это длинный,металлический вал с шлицевой частью по внешней стороне корпуса детали.Устанавливается внутри корпуса трансмиссии автомобиля.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на ..

Вал первичный 204У-1701025 коробки перемены передач КПП колесного автомобиля Урал 375,ЛАЗ 699Р.Это длинный,металлический вал с шлицевой частью по внешней поверхности детали и косыми зубами с другой стороны.Устанавливается внутри корпуса трансмиссии автомобиля.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на в..

Вал первичный 375-1802023 раздаточной коробки передач,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это длинный,металлический вал с шлицевой частью по середине детали.Устанавливается внутри корпуса трансмиссии автомобиля.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на всех серийны..

Вал промежуточный 375-1802085-Б раздаточной коробки перемены передач КПП,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это фрезерованный,металлический вал с длинными продольными шлицами на корпусе детали.По краям имеется посадочное место для подшипников.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного ср..

Вилка 200-1702024 переключения первой передачи и заднего хода,коробки передач,колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это большая,изогнутая,металлическая вилка которая одевается на валик 200-1702060-А2 переключения трансмиссии автомобиля.Устанавливается под верхней крышкой коробки 200-1702015-В3. Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации ..

Вилка 200-1702027 переключения второй и третьей передач коробки колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это большая,изогнутая,металлическая вилка которая одевается на валик 200-1702064-А переключения трансмиссии автомобиля.Устанавливается под верхней крышкой коробки 200-1702015-В3.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного ср..

Вилка 214-1702033 переключения четвертой и пятой передач коробки колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это большая,изогнутая,металлическая вилка которая одевается на валик 200-1702074-А переключения трансмиссии автомобиля.Устанавливается под верхней крышкой коробки 200-1702015-В3.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного с..

Вилка 375-1803020-Б2 включения передач раздаточной коробки,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это специальная металлическая изогнутая вилка которая одевается на шток вилки 375-1803022-Г раздаточной коробки автомобиля.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на всех..

Вилка 375-1803028-Б2 муфты блокировки дифференциала раздаточной коробки,колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это большая,изогнутая,металлическая вилка которая одевается на валик 375-1803032-Г переключения трансмиссии раздаточной коробки автомобиля.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на всех серий..

Вилка 375-1803028-Б2 муфты блокировки дифференциала колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это специальная металлическая изогнутая вилка при помощи которой происходит блокировка раздаточной коробки автомобиля во время эксплуатации.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применял..

Вилка 4320-1803009 включения передач со штоком в сборе раздаточной коробки,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это специальная металлическая изогнутая вилка с прикрепленным штоком при помощи которой происходит управление раздаточной коробкой автомобиля.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации трансп..

Втулка распорная 375-1802061-02 шестерни высшей передачи,промежуточного вала,раздаточной коробки перемены передач КПП,колесного автомобиля Урал 375,Урал 4320,Урал 43203-10,Урал 5557,Урал 5323.Это круглая,фрезерованная металлическая втулка которая устанавливается на промежуточный вал 375-1802085-Б коробки автомобиля.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в пр..

Головка штока 200-1702028 вилки переключения второй и третей передачи,коробки колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это большая,литая,фрезерованная деталь которая размещается на конце шток 200-1702064-А вилки переключения трансмиссии автомобиля Урал.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе эксплуатации транспортного средства.Применялся на всех сери..

Головка штока 200-1702053-А вилки переключения первой передачи и заднего хода,коробки передач колесного автомобиля УРАЛ 375,ЛАЗ 699Р.Это литая,фрезерованная деталь которая размещается на конце шток 200-1702060-А2 вилки переключения трансмиссии автомобиля Урал.Изготовлена из высокопрочной стали спосо

Неисправности и ремонт

Основные неисправности и ремонт коробки:

Ремонт КПП проводят только при выключенном силовом агрегате.

Как отрегулировать

Регулировка коробки передач проводится следующим образом:

Сколько масла заливать

Необходимо заливать масло в соответствии с инструкцией пользователя. Для автомобилей Урал достаточный уровень масляной жидкости составляет 3,5-4 л.

Характеристика неполадок коробки переключения передач

Чтобы скоростная коробка служила долгие годы, хозяин машины Урал должен ее качественно обслуживать. Уход за системой трансмиссии выражается в следующем:

Перечислим основные причины того, почему происходят поломки коробки:

Необходимость диагностирования коробки передач Урал 4320 возникает, если стало происходить затрудненное включение передач, стал отмечаться повышенный шум со стороны трансмиссии. Если произошла в коробке передач Урал 4320 поломка зубьев шестерен, то из-за этого во время передвижения по дороге будет отмечаться характерный шум со стороны коробки. Однако появление шума может быть напрямую связано с тем, что в КПП низкое количество горючего.

В большинстве случаев подтекание масла бывает следствием того, что произошел естественный износ резиновых уплотнителей. Данные расходники не восстанавливаются, а заменяются на новые. При этом цена на них остается на доступном уровне.

Когда происходит залив нового трансмиссионного масла, необходимо следовать установленным требованиям. На Урал-4320 проверять уровень имеющегося масла можно по имеющемуся указателю.

Проверить состояние раздатки необходимо, если стало отмечаться затрудненное переключение передач. Как правило, это возникает из-за того, что на муфтах появились зазубрины.

Масло в раздатку следует добавлять через верхний люк. Для раздаточной коробки требуется около 3.5 литров горючего. Для скоростной коробки рекомендуется использовать трансмиссионное масло ТСп-15К (минеральное). Данное горючее применяется многими большегрузными автомобилями. Категория вязкости у ТСп-15К следующая – 80W90. Использование качественного масла способствует уменьшению износа трущихся частей.

Так как машины УРАЛ подвержены сильным нагрузкам, обращать внимание нужно на механизм сцепления. В ряде случаев при его повреждении могут плохо включаться передачи. При затруднительной смене передач в первую очередь следует обратить внимание на целостность штоков, синхронизаторов. Ремонтно-восстановительные работы лучше доверить опытным профессионалам.

Продолжать эксплуатировать грузовик, где имеется изношенные механизмы двигателя или трансмиссии запрещено, необходим срочный ремонт. Коробка должна быть полностью герметичной. Ряд деформированных деталей возможно восстановить путем использования таких методов, как сварка, плавка. Для осуществления профессионального ремонта КПП требуется соответствующее оборудование. Ремонт КПП на Урал 4320 должен осуществляться своевременно.

Составляющие системы трансмиссии

Машины Урал ценятся за высокие мощностные характеристики, прекрасную грузоподъемность, динамику хода. Во многом на рабочие показатели данного автотранспорта оказывает влияние установленная коробка передач. Данное устройство влияет на набор мощности.

На Урал-4320 устанавливается пятиступенчатая коробка передач. Она имеет продолжительный срок функционирования, отлично переносит приходящиеся на нее нагрузки. Картер КПП Урал крепится к картеру сцепления. Механическая КПП на автомобиле Урал имеет неподвижные оси валов. Механизмом переключения передач оснащена верхняя крышка картера.

Схема коробки передач

Система трансмиссии включает блокируемые межколесные и межосевые дифференциалы. На грузовике встречается коробка зависимого отбора мощности или КЗОМ.

Следует отметить наличие раздаточной коробки на Урал 4320. Она является 2-хступенчатой, влияет на расход горючего на каждый пройденный километр. Данная коробка надежно зафиксирована на раме несколькими специальными резиновыми подушками.

Коробка отбора мощности
Раздаточная коробка Урал является дополнительной КП. Она обеспечивает устойчивое движение машины при небольшой скорости. Установленная коробка отбора мощности Урал является одноступенчатой. Она необходима для привода вспомогательных агрегатов.

Как переключать передачи на современном урале

Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия. Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач.

Устройство КПП, установленной на некоторых моделях Урала, включает в себя следующие элементы:. Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении. Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни. Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия.

Принцип работы и устранение неполадок в устройстве КПП Урал

Новички, только осваивающие азы вождения и управления мотоциклом, с восхищением смотрят на то, как мотоспортсмены умело и бесшумно переключают передачи на мотоцикле. И у них возникает непреодолимое желание научиться такой же безупречной технике управления своим транспортом. Но зря они думают, что это настолько сложно.

Урал схема переключения передач которого может быть разной в зависимости от модели автомобиля марки Урал. Если мы будем рассматривать автомобиль марки Урал , или Урал с их модификациями, то мы увидим, что там установлена коробка передач ЯМЗ У. Она трехходовая и имеет пять передач вперед и одну назад. Зубчатая передача установленная в коробке переключает первую передачу и задний ход.

Замена масла в коробке передач урал 4320

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

Коробка передач КПП автомобилей Урал-4320, Урал-5557

До 1994 года на автомобили Урал-4320, 5557 устанавливались коробки переключения передач Камаз-141 (для двигателя Камаз-740).

С 1994 года на автомобили Урал-4320 и их модификации устанавливаются двигатели ЯМЗ-236 с коробкой передач КПП ЯМЗ-236 или с коробкой передач ЯМЗ-2361 (модернизированная версия КПП ЯМЗ-236).

КПП Урал-4320, 5557 (ЯМЗ-236)

Коробка передач ЯМЗ-236 для автомобилей Урал-4320, 5557 – механические, трехходовые, пятиступенчатые (пять передач для движения вперед и одна – назад) с синхронизаторами на 2–3 и 4–5 передачах.

Передаточные числа КПП Урал-4320, 5557 ЯМЗ-236 У

Передача Передаточные числа

Рис. 13. Коробка передач КПП автомобилей Урал-4320, 5557 (ЯМЗ-236)

1– муфта выключения сцепления; 2–первичный вал; 3, 15– крышки подшипников; 4–картер сцепления; 5, 10– синхронизаторы; 7–шарик фиксатора; 8, 22–шестерни пятой передачи; 9, 21–шестерни третьей передачи; 11, 19–шестерни второй передачи; 12–шестерня первой передачи и заднего хода; 13–верхняя крышка; 14–вторичный вал; 16–фланец; 17– промежуточный вал с шестерней первой передачи; 18–картер коробки передач; 20–заборник масляного насоса с магнитом; 23– шестерня отбора мощности; 24–шестерня привода промежу­точного вала; 25–масляный насос; 26–ось блока шестерен заднего хода; 27–блок шестерен заднего хода; 28–шестерня привода спидометра.

Первичный вал 2 (рис. 13) коробки передач Урал-4320, 5557 установлен на двух шариковых подшипниках.

Передний подшипник запрессован в расточку коленчатого вала двигателя.

Полость подшипника при сборке заполнена смазкой Литол-24 и уплотнена манжетой.

Задний подшипник с помощью стопорного кольца закреплен от осевых перемещений в передней стенке картера коробки передач и крышке подшипника.

Вторичный вал 14 передним концом опирается на роликовый подшипник, помещенный в гнезде первичного вала.

Задний конец вторичного вала КПП Урал-4320, 5557 опирается на шарикоподшипник, закрепленный стопорным кольцом в стенке картера и крышке.

На шлицах заднего конца вторичного вала установлен фланец 16 крепления карданного вала автомобиля.

Промежуточный вал 17 установлен на двух роликовых подшипниках.

Передний конец промежуточного вала КПП Урал-4320, 5557 имеет паз для привода масляного насоса.

Блок шестерен заднего хода 27 вращается на двух роликовыми подшипниках, установленных на неподвижной оси 26.

Все шестерни коробки передач Урал-4320, 5557 имеют спиральные зубья, кроме прямозубых шестерен первой передачи, блока заднего хода и шестерни отбора мощности.

Шестерни второй, третьей и пятой передач и пара шестерен привода промежуточного вала находятся в постоянном зацеплении.

Шестерни второй, третьей и пятой передач вторичного вала установлены на стальных подшипниках скольжения, имеющих специальные конфигурацию, покрытие и пропитку.

Безударное включение второй, третьей, четвертой и пятой передач обеспечивается двумя синхронизаторами 6 и 10.

Синхронизатор КПП Урал-4320, 5557 инерционного типа позволяет произвести зацепление зубчатой муфты каретки с зубчатой муфтой шестерни только при уравнении угловых скоростей вращения шестерни и вала.

Уравнение скоростей производится с помощью фрикционной пары – конусного кольца синхронизатора и конуса на шестерне.

Включение первой передачи и заднего хода осуществляется перемещением шестерни 12 по шлицам вторичного вала до полного зацепления с соответствующей шестерней.

В верхней крышке коробки Урал-4320, 5557 размещен трехходовой механизм переключения передач.

На штоках механизма переключения передач Урал-4320, 5557 закреплены вилки, которые при перемещении штоков перемещают каретки синхронизаторов или шестерню первой передачи и заднего хода.

Штоки в нужном положении удерживаются шариковыми фиксаторами 7.

Для предохранения от случайного включения одновременно двух передач КПП Урал-4320, 5557 имеет блокирующее устройство (вид А–А), состоящее из штифта и двух пар шариков, при движении какого-либо штока два других запираются шариками, которые входят в соответствующие канавки на штоках.

Для предохранения от ошибочного включения заднего хода и первой передачи служит пружинный предохранитель 32.

Чтобы включить задний ход или первую передачу, нужно преодолеть дополнительно усилие пружины предохранителя.

Через шестерню 23 (рис. 13) можно производить отбор мощности для привода дополнительных агрегатов.

Механизм отбора мощности крепится к одному из фланцев с люками, находящимися с обеих сторон картера коробки передач.

Коробка передач Урал-4320, 5557 оборудована механизмом привода спидометра, расположенным в крышке 15 заднего подшипника вторичного вала (вид Б-Б).

Рис. 14. Схема системы смазки КПП Урал-4320, Урал-5557

А–засасывание масла; В–высокое давление; 2–магнит маслозаборника; 3–сетка маслозаборника; 4–сливная пробка; 5– масляный насос; 6–редукционный клапан; 7–пробка заливного отверстия

Под давлением смазываются подшипники скольжения шестерен вторичного вала.

Подшипники качения, зубчатые зацепления и механизм переключения передач Урал-4320 смазываются разбрызгиванием.

Масло засасывается из масляной ванны картера через заборник и систему каналов шестеренчатым масляным насосом 5, установленным на передней стенке картера коробки передач и приводимым от промежуточного вала.

Маслозаборник закрыт сеткой 3 и имеет постоянный магнит 2 для улавливания мелких металлических частиц, находящихся в масле.

Масляный насос снабжен редукционным клапаном 6, отрегулированным на давление 80±10 кПа (0,8±0,1 кгс/см2).

В коробку передач Урал-4320 масло заливается через отверстие в верхней крышке, закрытое пробкой, до уровня контрольного отверстия, находящегося с левой стороны картера.

Внутренняя полость картера коробки передач Урал-4320, 5557 с помощью сапуна сообщается с атмосферой.

При техническом обслуживании проверять крепление коробки передач Урал-4320 к двигателю и состояние ее подвески, поддерживать нормальный уровень масла в коробке и своевременно заменять его согласно таблице смазки.

Рис. 15. Пробки коробки передач Урал-4320, 5557 (ЯМЗ-236)

1–маслозаливное отверстие; 2–крышка заборника масляного насоса; 3–контрольное отверстие уровня масла; 4–сливное отверстие

Уровень масла в картере коробки передач должен быть не ниже нижней кромки контрольного отверстия 3 (рис. 15).

Масло из картера коробки передач Урал-4320, 5557 сливать в горячем состоянии через сливное отверстие, закрытое пробкой 4.

После слива масла очистить магнит сливной пробки.

Демонтаж раздаточной коробки

Раздаточную коробку снимать удобнее, если автомобиль установлен на осмотровую канаву в помещении, оборудованном грузоподъемным устройством.

Для демонтажа раздаточной коробки с автомобилей Урал-4320, -4420 и -44202 опустить откидной кронштейн держателя запасного колеса и снять колесо.

Снять карданный вал привода среднего моста, отсоединить от фланцев раздаточной коробки и коробки дополнительного сбора мощности фланцы карданных валов промежуточного, привода переднего моста и переднего привода лебедки.

Отсоединить провода от датчика спидометра.

Расшплинтовать и снять пальцы, отсоединить задние концы тяг управления раздаточной коробкой, коробкой дополнительного отбора мощности и стояночного тормоза.

Отвернуть трубку герметизации от штуцера 11. Отсоединенные концы карданных валов и тяг управления раздаточной коробкой, коробкой дополнительного отбора мощности и стояночного тормоза отвести в сторону и закрепить к раме автомобиля.

Зачалить грузоподъемное устройство за скобу на крышке 4 верхнего люка раздаточной коробки и слегка натянуть стропы чалочного устройства.

Расшплинтовать и отвернуть гайки шпилек крепления раздаточной коробки к кронштейнам, снять подушки и шайбы, осторожно опустить на тележку коробку и вывести ее из-под рамы автомобиля.
