Устройство и характеристики башенных кранов

Что такое кран башенного типа

Башенным кран называется потому, что несущая опора этой грузовой техники напоминает конструкцию башни, все элементы которой выполнены из металла. Кроме подъема, крановое оборудование может перемещать груз вдоль, а также поворачивать его вокруг центральной оси. Это дает возможность доставлять стройматериалы практически в любую точку проведения работ.

Классификация кранового оборудования

Башенные краны классифицируют по нескольким признакам.

По целевому назначению:

• Общего использования – для строительства промышленных и гражданских объектов среднего уровня сложности.
• Специального применения – для решения задач высокой сложности.
• Высотные краны, способные работать на большой высоте при возведении небоскребов. Они бывают самоподъемные, приставные и ползучие.
• Крановые погрузчики – чаще двухстоечные системы (козловой кран), установленные на рельсовые направляющие для перемещения. Их интенсивно используют на крупных производственных складах.

По свободе перемещения:

• Стационарного типа – делятся на приставные и универсальные модели.
• Передвижные – транспортируемые прицепным способом либо на самоходной основе.
• Самоподъемное оборудование, которое крепится на вершине возводимого строения.

По устройству ходового механизма:

• Гусеничные;
• На колесах пневматических;
• На роликах по рельсовой трассе;
• На шасси;
• Краны шагающие;
• На базе автомобилей.

Кроме этого, конструкции современной крановой техники бывают классическими, быстрого монтажа и безоголовочными.

Учитывая исполнение башенных кранов и роль их применения, оборудование объединяют в группы. Внутри этих групп модели могут иметь идентичные сборочные единицы, похожие принципиальные схемы и типовые блок-модули. Такой подход значительно облегчает задачу выбора нужного агрегата потребителем среди разных производителей. Также упрощается обслуживание крановой техники.

Установка на подкрановые рельсовые пути

При способе установки крана на подкрановые рельсовые пути, разрабатывается проект, в котором рассчитывается основание из уложенных в определённой последовательности строительных материалов, таких как щебень, песок, специальные ж/б балки, на которые крепятся рельсы. Здесь указываются габариты подкранового основания, мероприятия по его нивелировке, способы заземления, расположение лотков для прокладки кабеля электропитания крана, расположение кранового рубильника, инвентарных ограждений, тупиковых упоров и т.д.

Проект и расчет под фундамент представляет собой документ на бумажном носителе, который содержит следующее:

• текстовую часть с расчётами, описанием последовательности устройства фундамента;
• подробные чертежи с указанием планов, разрезов, привязок, схем расположения материалов в оптимальном для чтения чертежа масштабе.

Разработанный проект фундамента передаётся заказчику с подробным описанием, составленной спецификацией, в которой указывается количество, а также характеристики материалов, необходимых для устройства фундамента.

Как устроен кран, его принцип действия

Модели башенных кранов, которые выпускают современные машиностроительные предприятия, имеют 5 основных частей.

Башню решетчатую. На основе трубок или телескопическую с поворотом внизу, вверху вертикальной части конструкции. Среди моделей, которые выпускают в наше время, бывает оборудование с наращиваемой или подращиваемой складной башней (с возможностью демонтажа на объекте) и неразборное.

Стрелу рабочую. Представляет собой горизонтальный подъемный элемент, выполненный по принципу шарнирно-сочлененной или балочной конструкции подвесного или молотовидного типа.  Материалом исполнения являются металлические профили, уголки либо трубы. Стрелы снабжены тележкой грузового назначения.

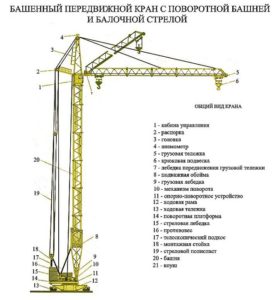

Устройство башенного крана

Стрелу рабочую. Представляет собой горизонтальный подъемный элемент, выполненный по принципу шарнирно-сочлененной или балочной конструкции подвесного или молотовидного типа.  Материалом исполнения являются металлические профили, уголки либо трубы. Стрелы снабжены тележкой грузового назначения.

Несущую опору. Удерживает весь кран. Она располагается в основании башни и противостоит всем опрокидывающим нагрузкам, обладает повышенной прочностью и надежностью.

Устройство перемещения (ходовая).  Она отвечает за перемещение всей конструкции башенного крана и его разворота. Бывает с применением разных опорно-движущих элементов.

Кабина оператора. Из нее происходит управление всеми типами механизмов, ответственных за работу узлов оборудования.

Базовые системы

Механика крана предполагает наличие трех базовых систем, с помощью которых возможны все движения грузоподъемного оборудования – это лебедки, блоки и полиспасты. Они позволяют осуществлять:

• Поворот и передвижение башни;
• Подъем и спуск стрелы в вертикальном направлении;
• Изменение вылета по горизонтали, либо передвижение грузовой телеги.

Для захвата груза используется крюковая обойма, зафиксированная на стальном тросе. Трос перемещается за счет работы лебедки через блок на грузовой тележке, обеспечивая подъем на нужную высоту. Также лебедка отвечает за перемещение самой тележки.  Поворот конструкции осуществляется за счет устройства опорно-поворотного, которое передает опрокидывающие нагрузки и вертикальные нагрузки на фиксированную часть рамы.

Руководство испанской EZ производит более десяти основных моделей кранов без оголовка.

Самый легкий кран из серии Flat Top – TL505, это идеальный выбор для монолитного строительства, комплектуется стрелой с вылетом от 30 до 50 м, г/п 5 т у основания и от 2,2 до 1,1 т на полном вылете. Управляется с помощью эргономичного пульта дистанционного управления с джойстиками или из комфортабельной кабины с панорамным остеклением, удобным ортопедическим креслом, повышенной звуко- и теплоизоляцией, двойной системой отопления с программатором заблаговременного включения.

К серии кранов SA’EZ Flat Top TLS относятся модели повышенной прочности и грузоподъемности. Так, максимальная г/п для крана TLS65 составляет 6 т, а на полном вылете стрелы в 65 м – 1,65 т. Модель TLS75 рассчитана на максимальную г/п 16 т, а на полном вылете стрелы в 75 м г/п составляет 2,9 т.

Комплектация моделей кранов SA’EZ серии Flat Top насчитывает множество конфигураций с учетом индивидуальных запросов. Основные – это пульт дистанционного управления, система ограничения зон, бортовой компьютер, мониторинговая система всех параметров крана и окружающей среды с большим тактильным экраном и т. д.

EZ уважают во всем мире. В России в Центральном федеральном округе продукцию SA’EZ представляет белгородская .

Эксплуатация, техническое обслуживание и ремонт

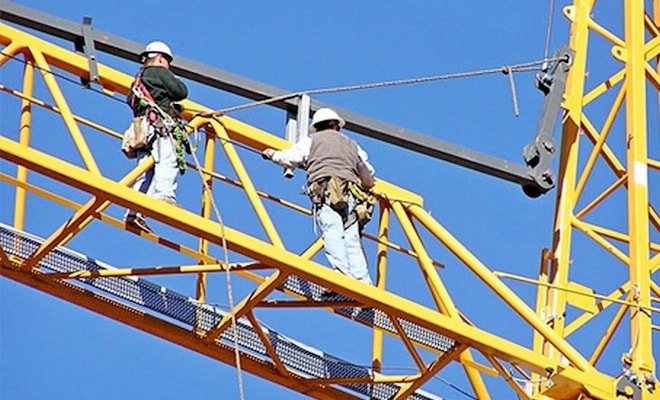

Эксплуатация крана приводит к постепенному изнашиванию и разрушению деталей, узлов и систем, что впоследствии является причиной старения агрегата и выхода его из строя.

Для обеспечения нормальной работоспособности в течение всего срока службы проводят регламентированное техническое обслуживание башенных кранов — комплекс планово-предупредительных мероприятий, направленных на эффективное использование агрегата, поддержание его надежности и исправности во время работы.

В систему ТО входят такие операции:

• профилактика;
• текущий ремонт;
• контрольные меры.

Согласно руководству по эксплуатации кранов башенного типа, ТО выполняют в соответствии с намеченным графиком, ремонтные работы — при необходимости. Все записи по обслуживанию ведутся в рабочем журнале.

По регламенту ТО подразделяется на такие виды:

• ежесменное (после каждой смены);
• периодическое (ТО-1, ТО-2 проводятся в установленные сроки);
• сезонное (2 раза в год в период смены сезона).

Плановые ремонтные операции бывают 2 типов:

• текущие;
• капитальные.

Текущий ремонт проводится в процессе эксплуатации крана бригадой специалистов, которая прошла инструктаж по охране труда и технике безопасности, после чего выполняется диагностика машины на наличие неисправностей. При ухудшении рабочих параметров производятся ремонтные операции или замена деталей, смазка и регулировка.

При выполнении капитального ремонта осуществляют полную разборку крана, выявляют дефекты и поломки деталей и сборочных узлов, выполняют проверку на устойчивость агрегата с грузом и без него. Старые, изношенные элементы конструкции можно отремонтировать или заменить на работоспособные. Процесс проводится на специализированных ремонтных заводах.

Электросхема

Электрические приборы, механизмы, аппараты и связь между ними указаны условными графическими и буквенными обозначениями на схематических чертежах крана. При обслуживании подъемных машин пользуются структурной, функциональной или монтажной электрической схемой.

На ней проектируется заземление с заземляющей аппаратурой и электрооборудование, содержащее все электрические коммутаторы, контакты и приборы.

Основные технические характеристики

Подъемные механизмы башенного типа характеризуется следующими параметрами:

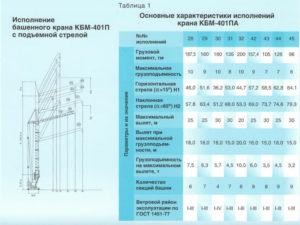

Технические характеристики башенного крана КБМ-401ПА с подъёмной стрелой

• Максимальным вылетом стрелы с наклоном и горизонтально;
• Минимальным вылетом;
• Предельно возможным вылетом при максимально допустимом грузе с наклоном и горизонтально;
• Предельно допустимой массой груза при максимальном вылете стрелы;
• Максимальным уровнем подъема в высоту;
• Минимальным опусканием груза;
• Скоростью выдвижения нагруженной стрелы;
• Скоростью подъема тяжести;
• Скоростью подъема пустого крюка;
• Скоростью передвижения по местности;
• Частотой вращения вокруг опорной башни.

КБ-408.21

Например, кран КБ-408.21 конструктивно имеет:

• Стрелу – балочного типа;
• Башню — поворотного исполнения;
• Возможность выдвижения – с нагруженным крюком;
• Тип ходовой – на роликах по рельсам;
• Управление приводом – электрическое;
• Нахождение противовеса – на поворачивающейся платформе внизу, на распорке вверху;
• Башню из восьми секций.

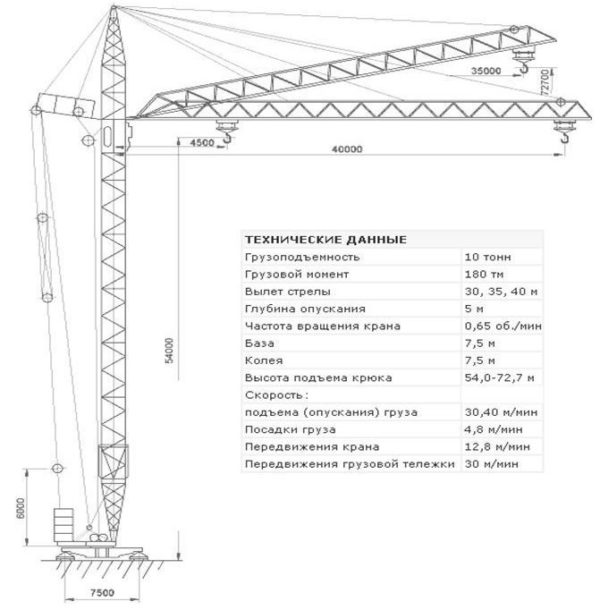

Башенный кран КБ-408.21

Технические характеристики подъемного механизма следующие:

• Грузоподъемность (т) при максимальном выдвижении стрелы горизонтально – 3, наклонно – 10;
• Вылет (м) максимальный горизонтально – 40, наклонно – 35;
• Вылет (м) минимальный горизонтально – 4,5, наклонно – 4,2;
• Выдвижение (м) при максимальной нагрузке горизонтально – 16, наклонно – 14;
• Высота подъема (м) горизонтально – 54, наклонно – 72,2.

РБК-2.20

Кран РБК-2.20 конструктивно имеет:

• Стрелу – балочного типа;
• Башню — поворотную телескопическую;
• Возможность вылета – с нагруженным крюком;
• Стационарный;
• Управление приводом – электрическое;
• Нахождение противовеса – на поворачивающейся платформе внизу, на распорке вверху.

Башенный кран РБК-2.20 — технические данные

Технические характеристики следующие:

• Грузоподъемность (т) при максимальном выдвижении стрелы горизонтально – 0,7;
• Вылет (м) максимальный горизонтально – 25;
• Вылет (м) минимальный горизонтально – 4,5;
• Выдвижение (м) при максимальной нагрузке горизонтально – 10;
• Высота подъема (м) – 18,9.

Преимущества и недостатки

Принципиально башенный кран соответствует определению «поворотный кран с подъемной или балочной стрелой, шарнирно закрепленной в верхней части вертикальной башни». Башенные краны, как правило, обеспечиваются электроприводом, состоящим из нескольких электродвигателей, и питание осуществляется переменным током 220–380 В. Согласно статистике, от 30 до 70% всех башенных кранов заняты на работах по монтажу строительных конструкций, причем подсчитано, что масса поднимаемых грузов в среднем не превышает 20% максимальной грузоподъемности (г/п) башенного крана. В этом видится значительный резерв эффективной эксплуатации кранов в нашей стране. Еще одним резервом является ускорение выполнения рабочих движений башенными кранами. Ускорить выполнение производственных задач можно за счет таких действий, как подъем/ опускание грузов, поворот стрелы, изменение вылета крюка, а также совмещение нескольких движений и выполнение их одновременно.

Следующим резервом производительности является использование новых конструкций башенных кранов. Именно повышение производительности крановых работ стало причиной все более широкого использования в строительной практике башенных кранов без оголовка. Преимущества безоголовочных кранов хорошо известны строителям. Прежде всего это удобство монтажа, потому что, во-первых, для монтажа крана такого типа требуется автокран с меньшей высотой «телескопа», а во-вторых, не возникает необходимости проведения опасных и трудоемких операций по установке оттяжек крепления стрелы и консоли с закрепленным на консоли контргрузом. Если в обычном кране с оголовком при демонтаже стрелы ее «укорачивают» без дополнительных подъемно-транспортных устройств до точки крепления оттяжки стрелы, а для дальнейшей разборки необходим мобильный кран с телескопической стрелой, то в кранах без оголовка последовательно демонтируют крайние секции стрелы с помощью грузовой лебедки. Также и удлинить стрелу можно без привлечения дополнительной крановой установки.

Это особенно актуально по отношению к башенным кранам без оголовка малой г/п. Для срочных и кратковременных работ очень важно, чтобы подготовка крана к работе занимала как можно меньше времени, это качество и демонстрируют безоголовочные краны при сравнении с кранами других конструкций.

Кроме того, безоголовочный кран значительно удобней в эксплуатации. Дело в том, что оголовок в некоторых моделях башенных кранов достигает высоты 6 и даже 8 м, и при совместной работе на стройплощадке нескольких кранов зоны их обслуживания могут пересекаться. При использовании крана без оголовка перепад высот между кранами может быть уменьшен на эти 6–8 м. Также данная конструкция крана удобна в случае выполнения работ под линиями высокого напряжения, поскольку можно выиграть опять же целых 6–8 м для подъема крюка.

Немаловажное положительное значение имеет и тот факт, что у безоголовочной машины меньше площадь поверхности, подверженной ветровой нагрузке. Плюсом в характеристиках безоголовочных кранов является и меньшее число элементов стреловой системы, что означает меньшую металлоемкость, облегчение всей конструкции крана, упрощение транспортировки, пониженное энергопотребление.

Но имеются у кранов Flat Top, как их именуют в англоязычной технической литературе, и недостатки. Поскольку стрела безоголовочного крана закреплена консольно, то на нее в процессе работы действуют значительные изгибающие нагрузки. В кранах с классическим оголовком на стрелу действуют повышенные прогибающие нагрузки только на консоли от места крепления оттяжки к стреле. Поэтому стрелы без¬оголовочных кранов усиливают, делают ступенчатыми, с увеличенной площадью сечения к основанию. В результате поворотная часть безоголовочного крана утяжеляется, и если сравнить г/п двух типов кранов, рассматривая модели со стрелами одной длины, то на конце стрелы у крана Flat Top г/п меньше.

Базовые элементы конструкции

Благодаря продуманному устройству башенного крана обеспечивается его эффективная и безопасная работа. Основными конструктивными элементами данной спецтехники называют:

Схема башенного крана

• рама. Может быть самоходной или перемещаться при помощи тягача на колесном или гусеничном ходу, на котором закреплены другие элементы;
• опорно-поворотный механизм. Находится внизу или на вершине башни;
• опорная платформа;
• противовес. Предотвращает опрокидывание машины при перемещении тяжелых грузов;
• башня. Основный элемент, который придает спецтехнике необходимую высоту и воспринимает большую часть нагрузки;
• кабина. Размещается на значительной высоте для лучшего обзора за выполняемыми операциями;
• стрела. Обеспечивает горизонтальное перемещение грузов с использованием специальных грузозахватных механизмов;
• ходовая тележка. Содержит ходовую часть рамы;
• консоль. Играет важную роль в обеспечении равновесия специализированной машины и предотвращает ее опрокидывание;
• оголовок. Применяется для изменения положения стрелы в вертикальном направлении;
• грузовая тележка. Присутствует на балочной стреле и служит для перемещения груза.

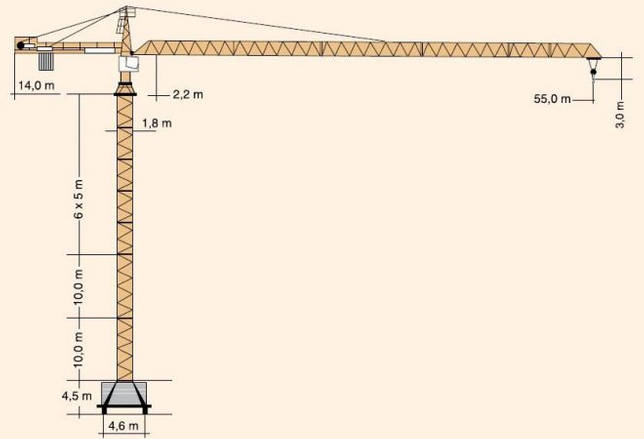

Габариты башенного крана Liebherr-132EC-H8

технические характеристики видео, цена, марки, фото, устройство (высота и параметры)

Строительство гражданских и промышленный зданий, возведение жилых многоэтажных домов, погрузочно-разгрузочные работы на складах, площадках и полигонах нельзя представить без применения кранов башенного типа. Они перемещают грузы, элементы конструкций в требуемую точку строительного объекта.

Давайте попробуем разобраться, что собой представляет башенный кран, и узнаем его техническими характеристиками. Статья позволит нам выяснить параметры башенных кранов, их виды и понять где, в какой области их применение будет наиболее эффективным. А также выяснить цену «однорукого помощника».

Технические характеристики башенного крана

Скорость работ определяется мощностью и производительностью башенного крана. От его скорости передвижения и веса, который он может поднять, зависят общие темпы строительства и возведения зданий. Башенный кран видео, которого можно посмотреть в ниже – это механизм цикличного типа.

Что входит в понятие цикл работы механизма:

1. Это захват груза.
2. Перемещение захваченного объекта.
3. Выгрузку на планируемом месте.
4. Обратный пробег.

Башенный кран технические характеристики такого типа, его возможности
1	Высота башенного крана (вылет стрелы)	метр	40
2	Возможная высота подъёма стрелы с грузом	метр	150
3	Скорость подъёма груза	метр/мин	10 — 100
4	Вращение крановой конструкции (её частота)	оборотов/мин	0,2 – 1,0
5	Скорость передвижения	метр/мин	10 — 30
6	Грузоподъёмность грузового механизма с минимальным вылетом стрелы	кг	7500

Башенные краны характеристики, которых мы рассматриваем, бывают нескольких типов:

1. С поворотной башней.
2. И неповоротной конструкцией.

Сборный вариант конструкций позволяет в короткие сроки провести монтаж и демонтаж крана. Перевести его в нужное место. Говоря о башенных кранах как разновидности подъёмных механизмов, добавим, что неповоротная башня делится на три вида:

• телескопический вариант;
• наращиваемая конструкция;
• подращиваемая.

Способ передвижения

Для перемещения по строительной площадке устанавливают рельсы. По ним, кран может перемещаться вперёд и назад, поднимая и доставляя конструкции зданий или грузы в нужную точку строительной площадки.

Существует категория кранов, которая опирается на внешнюю сторону строящегося объекта. Это классифицируется как конструкция приставного типа. В ряде случаев используют самоподъёмные механизмы. С увеличением высоты строящегося объекта они поднимаются вверх.

Существуют кроме рассматриваемых кранов механизмы на пневмоколесном ходу. Краны, которые перемещаются на гусеницах и установленные на автомобили.

Устройство башенного крана

В конструкцию входят:

• опорная часть;
• кабина управления;
• опорно-поворотные устройства;
• башня;
• стрела;
• ходовые рамы;
• устройство для перемещения по кривым;
• поворотные платформы;
• лестницы и площадки.

Марки башенных кранов

Сегодня производится и находится на строительных объектах множество кранов разных марок. Фото башенные краны, которые представлены в конце статьи, наиболее востребованы. Речь идёт о серии «КБ». Считается, что эта серия с поворотной кабиной наиболее часто встречается на стройплощадках. Именно на них мы остановимся.

Т 130 бульдозер: технические характеристики, расход топлива, цена, фото, видео.Узнать какие самые большие автокраны в мире можно здесь.

Модельный ряд автокранов Liebherr тут.

Технические характеристики башенных кранов КБ

КБ-100 используется при строительстве зданий, высота которых составляет 5 – 9 этажей. Передвигается по рельсовому полотну. КБ-100 – это установка с наклонной стрелой и поворотной башней. Высота подъёма от 21 до 33 метров. Скорость подъёма 43 м/сек.

КБ-402 кран на рельсовом ходу и поворотной башней. Может поднимать грузы до 8000 кг. Вылет стрелы составляет 25 метров. Используется при возведении пятиэтажных зданий.

Чем башенные краны отличаются друг от друга?

Высотная спецтехника бывает разных видов и различается по целому ряду конструктивных решений.

По принципу мобильности:

1. Стационарные краны – не имеют ходовой части. Их часто делают приставными. Такие крановые конструкции накрепко присоединяют к зданию, которое они строят. Приставное крановое оборудование не может перемещаться по стройплощадке. Зато в сравнении с передвижным оно дешевле, обладает более высокой грузоподъемностью и его проще монтировать.
2. Передвижные краны – могут перемещаться по стройплощадке. Различаются по типу ходовой тележки. Самый распространенный вариант — рельсовый. Рельсы надежны, дают возможность управлять движением башенного гиганта из кабины оператора. В то же время рельсы необходимо время от времени осматривать и проверять на дефекты. От того, как уложены рельсы и в каком состоянии они находятся, напрямую зависит устойчивость крана.

Кроме того, передвижное крановое оборудование может находиться на гусеничной или на автомобильной платформе, иметь пневмоколесную ходовую тележку. Встречается и шагающая спецтехника башенного типа.

По типу башни – с поворотной башней и с неподвижной. Кран с поворотной башней поворачивается целиком, за исключением рамы и ходовой тележки. Если башня неподвижная, то поворачивается только стреловая часть.

По типу стреловой конструкции – стрела бывает подъемная и балочная. У подъемной стрелы подъемно-грузовое устройство расположено на конце. Стреловая часть может подниматься под углом к башне, или опускаться вниз. Балочная стрела неподвижна. На ней установлена грузовая тележка, которая перемещается по всей длине стреловой части, меняя положение грузоподъемного механизма.

Кроме того, крановые конструкции башенного типа бывают быстрого монтажа, безоголовочные и высотные. Первые сконструированы таким образом, чтобы их можно было максимально быстро собрать на стройплощадке.

В конструкциях безоголовочного типа стреловой элемент удерживается в горизонтальном положении не тросами, а с помощью других механических устройств. И наконец, высотное подъемное оборудование рассчитано на строительство небоскребов.

Видео: подъемный кран — из чего это сделано.

Разновидности стрел

Стрелы башенных кранов могут классифицироваться по способу вылета:

Читайте также:  Замена Масляного Насоса Бензопилы Штиль

Подъёмные. Они используются для подъёма груза, но не могут перемещать его по горизонтали. В основе работы такой стрелы лежит механизм, который изменяет угол подъёма.

Балочные. Эта стрела установлена статично в горизонтальном положении. Она не способна изменять высоту подъема груза. На стреле установлен подвижный механизм, который захватывает и перемещает груз по полозьям.

В основе следующей классификации стрел лежит конструктивная особенность:

• подвесные;
• подвесные с балансиром;
• подвесные с гуськом;
• подвесные со стойками;
• молотовидные.

По виду сечения стрелы бывают:

• квадратные;
• прямоугольные;
• треугольные.

Монтаж стрел башенных кранов может осуществляться несколькими способами.

Самый малозатратный и быстрый способ сборки состоит в том, что стрела и лебёдка присоединяются к башне в лежачем положении на земле.

Подъём конструкции осуществляется собственными же лебёдками. Второй способ — сборка конструктора. То есть элементы краны собираются поочередно в вертикальном положении сразу, а стрела поднимается в последнюю очередь перед подключением электрического тока.

Строительные краны максимальной высоты и грузоподъемности

Сегодня даже краны, имеющие грузоподъемность в 600 т, считаются мощными агрегатами. Однако существуют и более крупные модели:

• 125D AFRD от компании Bigge – относится к самым большим моделям. Она имеет максимальную грузоподъемность башенного крана, которая составляет 6803 т при условии, что стрела имеет длину 91 м, а при классических 171 м она составляет 3640 т;
• AL SK190 данный вариант является вторым по мощности и способен транспортировать грузы, массой до 4300 т. Агрегат выпускается компаний Abnormal Load Engineering.

Современные модели башенных кранов представляют собой сложные конструкции, позволяющие поднимать и перемещать тяжелые грузы. Зачастую их применяют на стройплощадках, где присутствует необходимость доставлять на верхние этажи различные стройматериалы.

Существуют разные конструкции подобных устройств, каждая из которых имеет свои особенности.

Аренда – выгодное решение

Вне зависимости от внешних условий для предприятий, занимающихся строительством многоэтажных зданий, всегда доступен такой инструмент, как аренда башенного крана, помогающий оптимизировать расходы. Из-за высокой стоимости башенных кранов, а также необходимости тщательного соблюдения норм безопасности, именно аренда сейчас является ключевым направлением в этом секторе. В аренду можно получить как башенный кран экономсегмента, так и модель, воплощающую самые последние технологические достижения.

Многие клиенты, которым требуется башенный кран, заинтересованы в комплексном обслуживании, которое выходит за рамки аренды в обычном понимании. Подписывая договор аренды, стоит уделить особое внимание набору услуг, который предлагает арендодатель. В этот перечень помимо доставки может входить разработка проектной документации, монтаж крана, инженерно-техническое сопровождение на строительной площадке, сопровождение по обеспечению запасными частями. Крупные арендные компании стараются регулярно обновлять свои парки башенных кранов, чтобы заказчик мог получить на время строительства высокопроизводительное, удобное в эксплуатации и безопасное оборудование.

Очень многое зависит от опыта и навыков специалистов, работающих в арендной компании, включая профессиональных крановщиков, монтажников и инженеров. Подготовка к работе начинается с осмотра площадки, разработки проекта фундамента, проекта крепления крана к зданию (если он необходим) и проекта производства работ башенным краном. Затем происходит завоз составных частей и комплектующих на рабочую площадку (для доставки крана может потребоваться большое количество техники), монтаж крана на фундаментную плиту, подключение и сдача в эксплуатацию.

После завершения работ арендная компания своими силами проводит демонтаж и вывоз составных частей. Чтобы кран постоянно находился в работоспособном состоянии и не простаивал в течение периода выполнения работ, который длится обычно несколько месяцев, арендная компания обеспечивает поставку запасных частей, комплектующих и смазочных материалов. Тормозные диски, канаты, подшипники, блоки управления, аккумуляторы, электродвигатели, контакторы, частотные преобразователи, тормозные диски и катушки, а также анкеры и секции мачт – все это должно быть доступно для получения в кратчайшие сроки.

Перевозка

Вид транспортировки кранов башенного типа зависит от их габаритных размеров, массы и конструкции. Технику могут доставлять до отдаленных строительных пунктов такими способами:

• по железной дороге;
• автопоездом.

Подъемные модули перевозят железнодорожным транспортом, предварительно устанавливая на специальную открытую платформу, размеры которой не должны превышать габариты подвижного состава. На заводе с кранов снимают балласт, противовесы, при необходимости разбирают на составные элементы с последующей маркировкой. Сборочные узлы и механизмы размещаются на платформе и фиксируются.

При перевозке кранов по автомобильным магистралям используют седельные тягачи, имеющие полуприцепы с низкой рамой или одно-и двухосные подкатные тележки.

Размеры автопоезда:

• длина — до 28 м;
• высота — до 4,2 м.

Область применения башенного крана

Есть несколько отраслей, где применяются башенные краны. Это в основном:

• Строительство недвижимости;
• Судостроительные верфи;
• Крупные промышленные цеха и склады;
• Специальное назначение.

В строительстве краны делятся по мощности:

Башенные краны применяются в промышленном и гражданском строительстве

• Маломощные – задействованы в малоэтажном строительстве. Они могут поднимать грузы массой до 5 тонн;
• Среднемощные – возводят многоэтажные объекты общего назначения и промышленные здания. Им под силу тяжести до 25 тонн;
• Большой мощности оборудование осуществляет монтаж конструктивных элементов на промышленных объектах и в гидростроительстве. При этом вес груза может доходить до 100 тонн.

В гидротехнической области могут быть задействованы краны всех уровней мощностей. Слабые выполняют операции вспомогательного характера, средней силы – в качестве буртоукладчиков для доставки бетона в таре при сооружении бетонных монолитных элементов. Высокомощное оборудование применяется для монтажа конструкций из железобетона.

При строительстве гидроузлов низкого напора с массой составных элементов, достигающих 80 т, в работе используют башенные краны большой грузоподъемности свыше 100 тонн. Их устанавливают парой по сторонам сооружения.

На заводах судоремонтных и судостроительных применяют два типа грузоподъемного оборудования:

• С боковой ограниченной подачей (неподвижные краны);
• С подачей боковой по всей линии стапеля (передвижные краны).

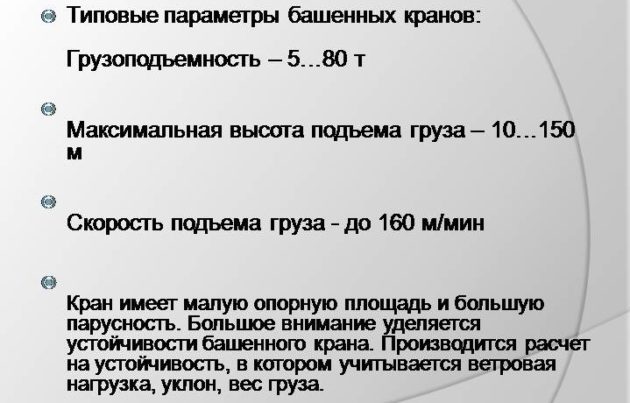

Типовые параметры башенных кранов

Неподвижные башенные краны удобны за счет возможности разворота башни на 360 градусов, что увеличивает область действия. Подвижные краны на катках имеют простое исполнение, они наиболее часто используются.
