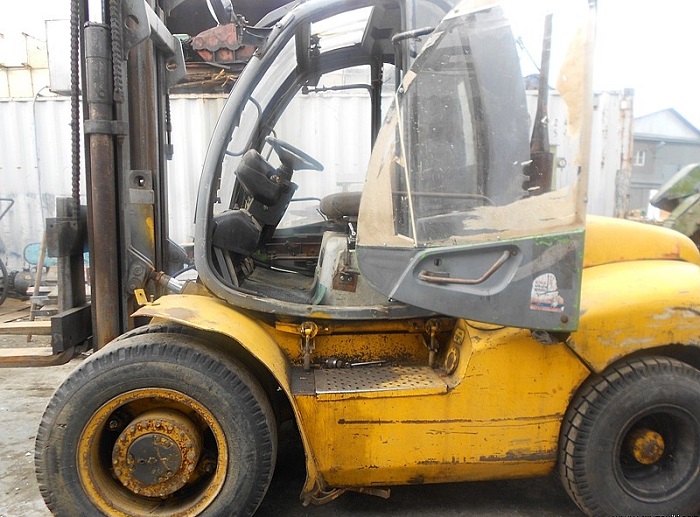

Вилочный погрузчик ВП 05: технические характеристики, преимуществ и недостатки

Особенности и преимущества

К достоинствам техники относятся:

• долговечность;
• сохранение работоспособности при температуре среды от -40 до +40 градусов;
• удобная кабина;
• плавность хода и маневренность;
• качественная гидравлическая система;
• экологичность выхлопа;
• экономичность с точки зрения расхода горючего;
• простота управления и быстрый отклик.
• возможность использования фильтра для очистки выхлопа, что повышает безопасность работы в закрытых помещениях;
• кабина с возможностью откидывания и системой защиты FOPS;
• установка настраиваемого рулевого колеса;
• несколько вариантов кабины;
• система управления, работающая от пары педалей, которые регулируют ускорение и направление движения;
• гидротрансмиссия.

Нейтрализатор позволяет значительно сократить количество вредных и опасных частиц в выхлопе, тем самым создав благоприятную рабочую обстановку.

Аналоги

Специалисты отмечают возможность рассмотрения в качестве альтернативы погрузчику ВП 05 машины Bobcat. Однако, компания предлагает и предлагала ранее только телескопические погрузчики. Поэтому данный аналог является не лучшим решением.

Технические характеристики и габариты

Основными характеристиками ТВЭКС ВП-05 являются:

масса	7,8 т
грузоподъемность	5 т
высота выгрузки	3,3 м
объем дополнительного ковша	1 м3
клиренс	0,2 м
ширина колеи	1,57 м
колесная база	2,2 м

Габариты машины составляют 4,7 м х 2,1 м х 2,65 м. При установке ковша ширина увеличивается до 2,3 м.

Габаритные размеры

Стоимость нового и б/у

Цена ТВЭКС ВП-05 составляет минимум 2,2 млн. руб. в стандартной комплектации без наработанных моточасов. Машину с пробегом можно приобрести за 350 тыс. руб. в зависимости от года выпуска, пробега и прочих факторов.

Твэкс вп-05-00 погрузчик вилочный в москве — продажа и лизинг

По вопросам покупки данной техники (ТВЭКС ВП-05-00 погрузчик вилочный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка ТВЭКС ВП-05-00 погрузчик вилочный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

ВП-05-33 Грузоподъемность 4 т, высота подъёма 4,5 м

ВП-05-40 Грузоподъемность 5 т, высота подъема 3,3 м, двигатель Perkins

Вилочный погрузчик. Грузоподъемность 5 т, высота подъема 3,3 м.

Предназначен для погрузочно-разгрузочных работ в условиях промышленности, строительства, транспорта и складского хозяйства. Возможно исполнение с каркасной кабиной. Предусмотрена установка нейтрализатора выхлопных газов для работы в закрытых помещениях.

Технические характеристики погрузчика ТВЭКС ВП-05-00

Номинальная грузоподъемность, т	5
Масса снаряженного автопогрузчика не более, т	7,8
Марка дизельного двигателя	Д-243 / Perkins 1104C-4459,6
Номинальная мощность двигателя, л.с.	81 / 84
Максимальное давление в гидросистеме наклона и подъема груза, не менее, МПа (кг/см2)	18 (180)
Максимальное давление в приводе хода, МПа (кг/см2)	32 (320)
Высота подъема груза, м	3,3
Радиус поворота по наружному габариту, мм	3200
База, мм	2200
Угол наклона грузоподъемника (вперед/назад), не менее, град.	6 / 12
Скорость подъема груза, м/с	0,3
Скорость передвижения (с грузом / без груза) не менее, км/ч	20 / 20
Расстояние центра массы груза от спинки вил, мм	600
Преодолеваемый угол на длине 12 м с номинальным грузом, не менее, %	16
Максимальное тяговое усилие, кН	28
Шины передние	8,25-20′ (4шт.)
Шины задние	8,25-15′ (2 шт.)
Шина каретки, мм	1200
Уширенная каретка, мм	1800

Особенности погрузчика ТВЭКС ВП 05-00

• Гидростатическая трансмиссия
• Увеличенная маневренность
• Гидрообъемное управление
• Регулируемая рулевая колонка
• Двухпедальная система управление движением
• Комфортабельная откидная кабина FOPS

Варианты исполнения погрузчика ТВЭКС ВП-05-00

• С грузоподъемником с высотой подъема 4,5 м;
• С погрузочным ковшом емкостью 1 м3 для погрузки, перевалки и транспортировки мелкосыпучих материалов;
• С 4-х-вильным захватом для перевозки длинномерных грузов;
• С захват-кантователем для преревозки грузов цилиндрической формы;
• С безблочной стрелой с крюковой подвеской для транспортировки грузов сложной конфигурации.

Рекомендации

Погрузчик грузоподъемностью 5 тонн предназначен для захвата, подъема и опускания изделия (груза), транспортировки его и укладки, а также для других работ в условиях промышленности, строительства, транспорта и складского хозяйства. Погрузчик отличается современным дизайном, высокой комфортабельностью рабочего места оператора, улучшенными эргономическими показателями. С целью увеличения гидравлического КПД, расширения технологических возможностей, экономичности и приближения по техническому уровню к лучшим мировым образцам в конструкции применены:

• гидростатическая трансмиссия;
• регулируемый гидронасос с пропорциональным изменением рабочего объема от нуля до максимума;
• двухпедальная система управления движением «вперед» и «назад» позволяющая плавно изменять скорость и направление передвижения;
• рулевая колонка имеет регулировку по углу наклона;
• широкая гамма сменных видов рабочих органов: погрузочный ковш емкостью 1,0 м3 предназначен для погрузки, перевалки и транспортировки мелкосыпучих материалов (угля, шлака, гравия, щебенки, песка, торфа и др.)
• 4-х вильный захват для перевозки длинномерных грузов и захват-кантователь с ротатором для перевозки грузов цилиндрической формы
• безблочная стрела с крюковой подвеской
• захват-кантователь для перевозки грузов до 2 т цилиндрической формы

Особенности тверской модели

• Гидростатическая трансмиссия погрузчика обеспечивает более комфортное использование в стесненных условиях.
• Работоспособность сохраняется при температуре атмосферного воздуха от +40 до -40 по Цельсию.
• Комфортабельная кабина может изготавливаться в каркасном или остекленном исполнении.
• Автопогрузчик комплектуется широким набором сменного оборудования для работы (ковш, уширенная каретка, крюковая подвеска и пр.).
• Грузоподъемность при общей снаряженной массе 7800 кг равна 5000 кг.
• Радиус разворота вилочного погрузчика составляет 3100 мм.
• На вилочной дизельной машине ВП-05 с колесной базой в 2200 мм. установлено четыре колеса на передней оси и два колеса на задней оси. Размер шин на передней оси равен 8,25-20PR, а на задней оси 6,5-15PR.
• Для данного погрузчика характерно наличие стандартной каретки вил с шириной 1200 мм., ширина каретки в расширенном варианте равна 1800 мм. Передний угол наклона вил составляет 6 градусов, а задний — 12 градусов.
• Регулируемый гидронасос с пропорциональным изменением рабочего объема от нуля до максимума.
• Рулевая колонка имеет регулировку по углу наклона.
• Возможно исполнение с каркасной кабиной.

Модификации ТВЭКС ВП-05-00 погрузчик вилочный:

ВП-05-33 Грузоподъемность 4 т, высота подъёма 4,5 м
ВП-05-40 Грузоподъемность 5 т, высота подъема 3,3 м, двигатель Perkins

Вилочный погрузчик. Грузоподъемность 5 т, высота подъема 3,3 м.

Предназначен для погрузочно-разгрузочных работ в условиях промышленности, строительства, транспорта и складского хозяйства. Возможно исполнение с каркасной кабиной. Предусмотрена установка нейтрализатора выхлопных газов для работы в закрытых помещениях.

Двигатель

Стандартно устанавливается четырехцилиндровая рядная модель Д-243 мощностью 81 лошадиная сила. Агрегат объемом 4,75 л оборудуется системой непосредственной подачи топлива, охлаждением надувочного воздуха и системой комбинированной смазки. Максимальная мощность в 60 кВт развивается при вращении вала с частотой 2200 оборотов в минуту, а крутящий момент в 298 Нм при 1600 оборотах.

Ходовая часть

На переднюю неуправляемую ось монтируют двойные шины, она жестко крепится к несущей части, что позволяет повысить грузоподъемность без увеличения собственной массы машины. Задняя ось является управляемой, здесь смонтированы одинарные шины, соединение осуществляется с помощью балансиров. Передние шины устанавливаются 8,25-20PR, задние – 6,5-15PR.

Предельная скорость, которую может развить вилочный погрузчик ТВЭКС ВП-05, составляет 20 км/ч, а минимальный радиус разворота равен 3,1 м.

В стандартную комплектацию входит установка гидроусилителя рулевого колеса и пневматическая система торможения с барабанными агрегатами.

Технические характеристики погрузчика ТВЭКС ВП-05-00

Номинальная грузоподъемность, т	5
Масса снаряженного автопогрузчика не более, т	7,8
Марка дизельного двигателя	Д-243 / Perkins 1104C-4459,6
Номинальная мощность двигателя, л.с.	81 / 84
Максимальное давление в гидросистеме наклона и подъема груза, не менее, МПа (кг/см2)	18 (180)
Максимальное давление в приводе хода, МПа (кг/см2)	32 (320)
Высота подъема груза, м	3,3
Радиус поворота по наружному габариту, мм	3200
База, мм	2200
Угол наклона грузоподъемника (вперед/назад), не менее, град.	6 / 12
Скорость подъема груза, м/с	0,3
Скорость передвижения (с грузом / без груза) не менее, км/ч	20 / 20
Расстояние центра массы груза от спинки вил, мм	600
Преодолеваемый угол на длине 12 м с номинальным грузом, не менее, %	16
Максимальное тяговое усилие, кН	28
Шины передние	8,25-20′ (4шт.)
Шины задние	8,25-15′ (2 шт.)
Шина каретки, мм	1200
Уширенная каретка, мм	1800

Гидравлическая система

Стреловое оборудование представлено двумя частями. В верхней устанавливается мобильная каретка с помощью грузовой цепи, второй конец которой прикрепляют к основанию агрегата. За счет работы гидравлических цилиндров поднятие каретки происходит в два раза быстрее, поэтому не нужно поднимать мачту. Также это обеспечивает надежность и устойчивость.

Система гидравлики делает простым управление рабочим органом и машиной в целом. В контуре, обеспечивающим работоспособность основного органа, сохраняется давление 18 МПа, а в контуре привода – 32 МПа.

Гидравлика ТВЭКС 05 положительно влияет на плавность хода, набора скорости и поднятия вил или ковша, надежность тормозной системы, простоту управления. Гидравлический насос можно настроить под индивидуальные условия работы, тем самым обеспечив экономичность.

Комплектация

Работая на погрузочной машине в небольшом закрытом здании, снижение выбросов выхлопных газов обеспечивается дополнительно установленным нейтрализатором.
Вилочный погрузчик ВП 05 допускает подключение дополнительно приобретенного оборудования:

•  Большая стрела с показателем подъема грузов на высоту 450 см.
•  Ковш для подъема грузов. Внутренняя вместимость продукции 1 м3, нужен для жидких или сыпучих материалов.
•  Четырехвильный захват, перемещающий крупные, габаритные грузы.
•  Крюк и стрела без блока, благодаря которым можно перемещать грузы сложной конструкции.
•  Захватный механизм с функцией кантования. Может перевозить грузы в форме цилиндра.

Вилочный погрузчик ТВЭКС ВП-05: устройство, технические характеристики, фото

Погрузчик ТВЭКС ВП-05 – это специальная техника, предназначенная для погрузки и выгрузки материалов. Она самостоятельно осуществляет захват, перевозку и укладку. Широкое распространение получила машина в строительной отрасли, промышленности, транспортном хозяйстве, сельскохозяйственных и коммунальных организациях.

Первый погрузчик был выпущен в 1997 году, а массовое производство началось на год позже. На протяжении долгих лет выпускаются модифицированные машины с улучшенными техническими характеристиками.

Производитель автомобиля – завод «Тверской экскаватор», он работает совместно с зарубежным известным изготовителем Terex. Поэтому продукт отличается производительностью, надежностью, длительным сроком безотказной службы и экономичностью.

Особенности и преимущества

К достоинствам техники относятся:

• долговечность;
• сохранение работоспособности при температуре среды от -40 до +40 градусов;
• удобная кабина;
• плавность хода и маневренность;
• качественная гидравлическая система;
• экологичность выхлопа;
• экономичность с точки зрения расхода горючего;
• простота управления и быстрый отклик.

К особенностям конструкции погрузчика ТВЭКС ВП-05 принадлежат:

• возможность использования фильтра для очистки выхлопа, что повышает безопасность работы в закрытых помещениях;
• кабина с возможностью откидывания и системой защиты FOPS;
• установка настраиваемого рулевого колеса;
• несколько вариантов кабины;
• система управления, работающая от пары педалей, которые регулируют ускорение и направление движения;
• гидротрансмиссия.

Нейтрализатор позволяет значительно сократить количество вредных и опасных частиц в выхлопе, тем самым создав благоприятную рабочую обстановку.

Кабина оператора

Тщательно проработанные детали внутреннего пространства и улучшенный внешний вид обеспечивают удобство пользования и безопасность при работе. В салоне имеются панорамные стекла, поэтому оператор может наблюдать за рабочим органом в любом положении.

Разработанный в России продукт отлично подходит для работы при температуре до -40 градусов. Микроклимат в салоне создается за счет стандартного отопителя. При необходимости можно заменить закрытую кабину на каркасную. На вилочный погрузчик ТВЭКС ВП-05 обязательно устанавливаются:

• предпусковой нагреватель;
• настраиваемое рулевое колесо;
• стеклоочистители;
• сидение водителя с механической подвеской;
• разъемом 12 В;
• вилочный захват.

Для повышения универсальности машины предусмотрена возможность установки различного навесного оборудования:

• кантователя, способного эффективно справляться с погрузкой и транспортировкой грузов цилиндрического очертания;
• безблочного стрелового механизма и крюковой подвески, обеспечивающих производительность при работе с габаритными материалами;
• захвата с четырьмя вилами для большеразмерных грузов;
• ковша вместительностью 1 м3 для работы с сыпучими материалами;
• стрелового оборудования с увеличенной высотой выгрузки (4,5 м).

Вилы могут отклоняться от горизонтали на 6 градусов вперед и 12 градусов назад. Купить ТВЭКС ВП-05 с ковшом в качестве основного рабочего органа можно для транспортировки и погрузки торфа, песка, щебня, гравия, шлака, угля и т.д.

Модификации

В зависимости от модификации, погрузчик отличается техническими характеристиками и стандартным навесным оборудованием:

• 05-40 оборудован мотором Perkins;
• 05-33 оснащен стреловым механизмом в увеличенной высотой выгрузки;
• 05-13 – стандартно устанавливается безблочная стрела;
• 05-12 – с захватом-кантователем;
• 05-11 – с ковшом объемом 1 м3;
• 05-00 – базовая модель с вилами и возможностью выгружать груз на высоте 3,3 м.

Устройство

Стрела состоит из двух частей. К верхней части крепится подвижно каретка, которая подвешивается на грузовую цепь, второй её конец крепится к основе стрелы. При движении гидроцилиндров каретка поднимается в два раза быстрее, таким образом уходит необходимость полностью поднимать мачту. Благодаря этому она остается устойчивой и надежной.

Параметры погрузчика ВП-05

Двигатель передает мощность на гидронасос. Он, в свою очередь, обеспечивает давление в подъемных гидроцилиндрах, в гидравлических тормозах и усилителе руля, а также в гидростатической трансмиссии.

Благодаря всей этой системе погрузчик может похвастаться плавным разгоном и подъемом груза надежной тормозной системой, легким управлением. Гидронасос регулируемый, таким образом можно уменьшать пропорционально его объем, что обеспечит более экономичное использование.

Кабина в погрузчике закрытого типа, однако при необходимости можно заменить её на обычную рамочную. Управление движением выполняется всего двумя педалями, что позволяет плавно менять направление и набирать скорость. Остальные органы управления находятся на подлокотнике с правой стороны.

Навесное оборудование

Погрузчик возможно укомплектовывать широким набором навесного оборудования:

1. Можно установить другую стрелу, которая обеспечит грузоподъемность на высоту до 4500 мм;
2. Грузоподъемный ковш объемом 1 м3, который используется для работы с мелкосыпучими грузами;
3. Захват с 4-мя вилами, который используется для работы с грузами больших размеров;
4. Безблочная стрела и крюковая подвеска, которая применяется для перемещения грузов сложной конфигурации;
5. Захват-кантователь, который используется для перевозки грузов цилиндрической формы.

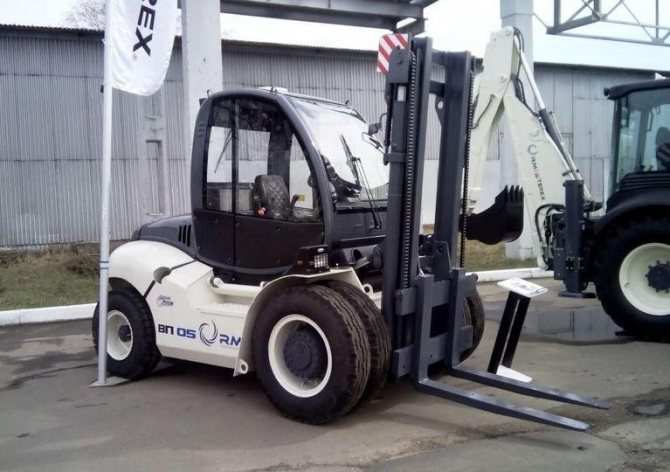

Вилочный погрузчик ВП 05

Вилочный погрузчик ВП 05 занимается процессом захвата, подъема и опускания грузов общим весом до 5 000 кг. На погрузчике удобно перевозить грузы на небольшие расстояния. Завод ТВЭКС выпускает погрузочные машины только в одном исполнении – ВП 05. Модель ТВЭКС ВП 05 работает с системой гидравлики последнего поколения.

Управление этой системой позволяет водителю руководить подъемным механизмом, подключаемым приспособлением, движением погрузочной машиной. Для увеличения грузоподъемности, переднюю пару колес сделали сдвоенными. Для работы в северных областях были доработаны все системы, которые сейчас рассчитаны на работу при температуре до 42 градусов мороза.

Технические характеристики ВП 05

• Наивысший предел массы поднимаемого груза 5 тонн.
• Полный вес ВП 05 с учетом всех снаряжений – 7 тонн 800 кг.
• Информация по габаритам: 470 х 210 х 265 см.
• 81-сильный мотор Д243.
• Предел давления в гидравлической системе – 18 МПа.
• Предельная высота выгрузки 3 метра 30 см.
• Длина базы между колесными парами 220 см.
• Грузоподъемник может наклоняться: 6◦ вперед, 12◦ назад.
• Подъем вил с грузом совершается со скоростью 30 см в секунду.
• Центр веса груза должен быть на расстоянии 60 см от спинки вилочного механизма.
• Усилие тяги погрузчика 28 кН.

Вилочный погрузчик ВП 05

Характеристики мотора Д-243

Мотор Д-243 работает на дизельном топливе. Четыре цилиндра располагаются вертикально, один за одним – образуя рядное расположение. Турбонаддув в моторе отсутствует. Блок с рабочими цилиндрами изготавливается из чугуна. С нижней части он прикрывается масляным поддоном.

• Расположение цилиндров в рабочем режиме: Первый – третий – четвертый – второй.
• Объемный показатель двигателя 4,75 литра.
• Энергетический показатель мощности 59,6 кВт.
• Циркуляция масла по системе при средней нагрузке совершается под давлением от 0,25 до 0,35 МПа.
• Сухой мотор весит 430 кг.
• Снаряженный двигатель имеет массу 490 кг.

Кабина

Кабина погрузчика ВП 05

ВП 5 комплектуется откидной кабиной Fops. Стандартное исполнение кабины – закрытое, при желании или по рабочим потребностям, закрытая кабина легко меняется на рамочную кабину. Кабина остеклена с каждой стороны.

Форма стекла «дутая» — они не идеально ровные, а немного изогнутые кверху. У водительских ног установлено две педали, позволяющие плавно двигаться и притормаживать погрузчику.

Рычаги управления подключенными механизмами расположены по правую руку от водителя на специальном подлокотнике.

Топливо

Вилочный погрузчик ТВЭКС в течение рабочего часа потребляет 13,4 литра ДТ.

Устройство машины

Конструктивно стрела составлена из нескольких компонентов. На верхний механизм крепят каретку подвижной конструкции. Крепежными точками каретки являются грузовая цепь и основание стрелы. Во время хода гидравлических цилиндров, процесс подъема каретки совершается быстрее в 2 раза.

Такой процесс снижает потребность в поднятии мачты, которая находится в устойчивом положении. Рабочая мощность двигателя передается на насосный агрегат, который снабжает давлением цилиндры, гидравлические тормоза и усилитель руля. Кабина стоит очень близко к вилам.

За спиной водителя, вне кабины, установлен двигатель.

Комплектация

Работая на погрузочной машине в небольшом закрытом здании, снижение выбросов выхлопных газов обеспечивается дополнительно установленным нейтрализатором. Вилочный погрузчик ВП 05 допускает подключение дополнительно приобретенного оборудования:

• Большая стрела с показателем подъема грузов на высоту 450 см.
• Ковш для подъема грузов. Внутренняя вместимость продукции 1 м3, нужен для жидких или сыпучих материалов.
• Четырехвильный захват, перемещающий крупные, габаритные грузы.
• Крюк и стрела без блока, благодаря которым можно перемещать грузы сложной конструкции.
• Захватный механизм с функцией кантования. Может перевозить грузы в форме цилиндра.

Достоинства, недостатки

Список положительных характеристик:

• Быстрый подъем груза.
• Великолепная маневренность.
• Незначительное потребления топлива.
• Предлагается выбор из шести базовых модификаций.
• Технические характеристики вилочного погрузчика ВП 05 превышают по показателям характеристики импортных аналогов.

Список недостатков:

• Кабина хоть и функциональна, но водителю с крупным телосложением в ней может быть тесно.
• Отсутствие звуковой системы, которая скрасит длительный рабочий процесс.

Аналог, цены

ТВЭКС ВП 05 имеет широкий диапазон стоимости. Новый погрузчик с минимальным набором механизмов обойдется в 1 миллион 300 тысяч рублей. Максимально укомплектованный вилочный погрузчик ТВЭКС обойдется в 1 миллион 850 тысяч рублей.Ценник на трех-пятилетние модели опущен до уровня в 1 миллион рублей за машину в не плохом техническом состоянии.

Главным претендентом на замену погрузчиков ТВЭКС является погрузчик фирмы Bobcat.
