Высота подачи бетона из миксера

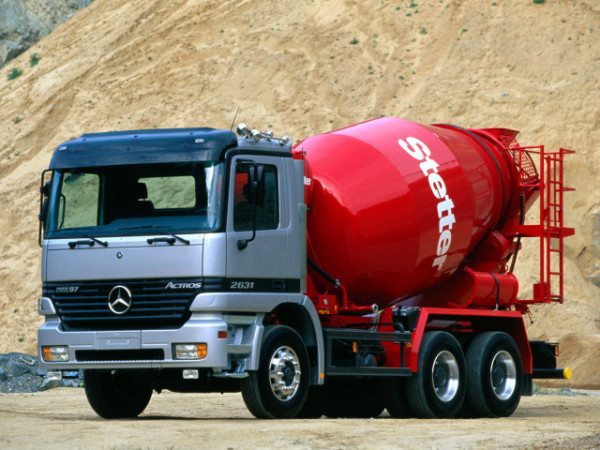

Автобетоносмесители (миксера)

Какого объема бывают миксеры (автобетоносмесители)?

На практике чаще всего — 5 и 7 кубов, реже встречаются машины по 4 и 6 кубов, где-то есть даже совсем маленькие миксеры объемом 2 куба. За городом часто встречаются узкие дороги с закрытыми поворотами, и во многие места не проедешь на машинах более 5 кубов вместимостью.
В городе — от 7 кубов и выше. Основные причины, почему нет маленьких миксеров:

• из-за больших объемов разовой поставки держать маленькие миксеры нерентабельно,
• маленькие миксеры чаще всего — не новые, с токсичными выхлопами, и с ними больше риска попасть на штрафы.

Сколько весит миксер с бетоном (гружёный)?

Вес 1 кубического метра бетона — 2,4 тонны, масса 5-кубового миксера — 11 тонн, 7-кубового — 12 с небольшим тонн. То есть груженый 5-кубовый миксер весит 23 тонны, 7-кубовый — 29 тонн.

Какой длины рукава у миксеров?

Обычно — от 1,5 до 2 метров. Если используются дополнительные приспособления, то они могут быть собственностью водителя, который сам смонтировал желоб и может попросить дополнительную оплату за его использование.
На сайте производителя миксеров Tigarbo приведена следующая фотография:

Это максимальная комплектация жёлоба с 3 секциями (1 основной и 2 дополнительными). На практике они чаще всего состоят из 1 или 2 секций.

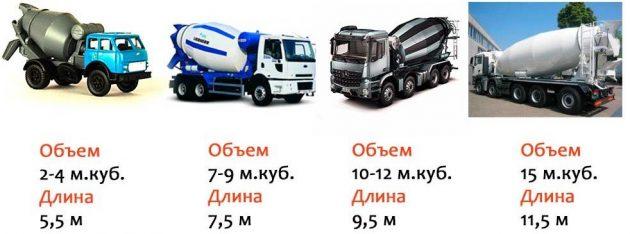

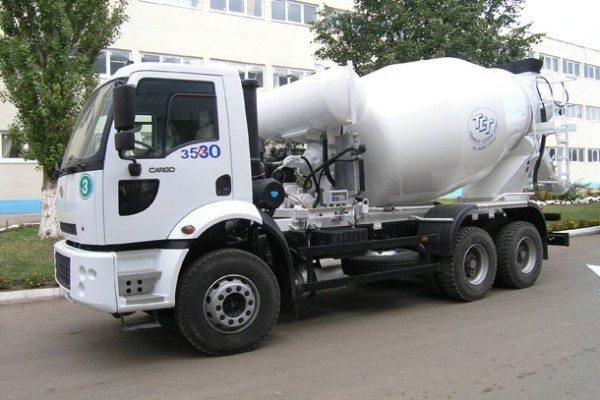

Каких размеров миксер, который ко мне приедет?

Конкретный размер машины зависит не только от объема смесительного барабана, но и от марки шасси, на которое он установлен.

Неизменна только ширина — 2,55 (большие) или 2,50 метра (все остальные миксера).

Усредненные размеры и число осей миксеров в зависимости от объема представлено в таблице ниже:

Объем, м 3	Число осей	Длина, м	Высота, м	Ширина, м
4	2	7,35	3,40	2,50
5	3	7,40-8,00	3,50	2,50
6	3	7,80-8,50	3,60	2,50
7	3	8,20-8,80	3,60-3,75	2,50
8	3	8,40-9,00	3,70-3,85	2,50
9	3	8,50-9,20	3,70-3,95	2,50-2,55
10	4	9,30-9,45	3,80-4,00	2,55

Как правило, меньшее значение — это миксер на базе КАМАЗа, большее — на базе МАЗа, Урала или иномарок. Миксера на базе вездеходов в расчете габаритов не участвовали.

Более подробную информацию о габаритах миксеров в зависимости от производителей шасси и смесительного барабана можно найти в разделе «Энциклопедия» на страницах производителей Tigarbo (наибольший выбор), ТЗА, Бецема. Другие производители таких подробных данных не предоставляют.

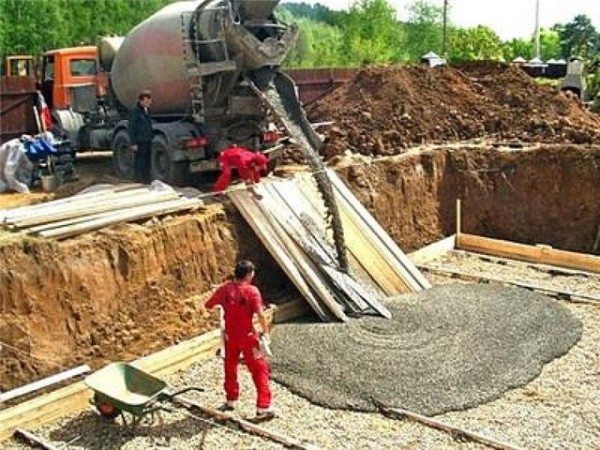

Что же делать, если штатной длины желоба недостаточно?

Самые часто используемые варианты — это сконструировать желоб самостоятельно (силами рабочих) или использовать бетононасос, который подаст бетон на расстояние, значительно большее, чем любой желоб.

Сколько времени можно разгружать миксер?

У каждого производителя — своя норма, но для усреднения можно сказать, что 1 метр кубический должен разгружаться не более 10 минут, за дополнительный простой взимается доп плата от 1200 рублей за час простоя.

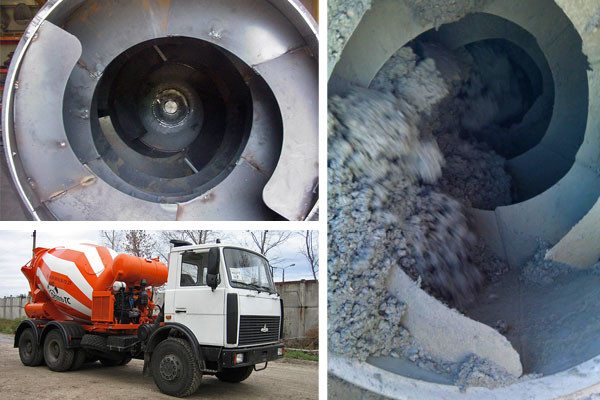

Каким образом бетон выгружается из миксера?

Бочка-бетоносмеситель использует механизм «винта Архимеда».

Когда бочка крутится по часовой стрелке — бетон переваливается из одного жёлоба в другой — но не расплескивается из бочки и по-прежнему остается в ней. Но как только бочка начинает вращаться против часовой стрелки — бетон выгружается из бочки, поднимаясь с самых низов наверх.

Размеры кузова КамАЗа

Если не брать во внимание возможность модернизации кузова, что совсем не редкость, то чтобы узнать нужные размеры надо обратить внимание надо на такие вещи:

• Марка автомобиля. Даже из завода одни и те же модели могут выходить в разных модификациях. Популярная до сих пор серия 55111 выпускалась с кузовами на 6,6 м³, а внешне мало чем отличающаяся от нее серия 65111 и без дополнительных манипуляций с бортами уже может перевозить 8,2 м³.
• Грузоподъемность. Если водитель утверждает, что в машине 10 кубов щебня, а его железный конь может «вытянуть» только 7-10 тонн, то что-то тут не так, ведь кубометр щебня, даже сухого и крупной фракции будет весть не меньше чем 1,3 тонны. Поэтому желательно заранее поинтересоваться грузоподъемностью машины, тогда можно будет прикинуть, сколько кубов она сможет привезти за раз.
• Размеры кузова. Рулетка в таких вопросах это незаменимый помощник – всего-то и надо, что измерить кузов с трех сторон, перемножить результаты и посмотреть, насколько полно он насыпан.

По этим размерам вычисляется объем кузова
Грузоподъемность некоторых популярных серий КамАЗов в таблице:

Объем кузова, м³

Модель КамАЗ	Грузо-ть, т	Мощность, л.с.
43255	7	203	6	45141	9,5	260	10,85	45142	14	240-260	10,85	45143	10	240	15,4	55111	13	240	6,6	65115	14,5	282	10	65111	14,4	280	8,2	6520 базовая	14,4	342	12	65201	19,5	360	16/20	6522	13,4	320	12	6540	18,5	280	11

При вычислении соотношений между объемом привезенного и его весом (указано в накладной, если она есть), надо учитывать как минимум такие факторы, как влажность и фракция материала.

Разницу между моделями КамАЗа не всегда можно заметить

Какой максимальной длины можно делать желоб под миксер, чтоб не таскать ведрами?

• В этой теме 10 ответов, 6 участников, последнее обновление 1 год сделано Александр .

• Томск

Миксер не может подъехать ближе 12 метров. Что делать — желоб или сливать в бадью, а потом таскать?

Какая максимальная высота выходной воронки миксера и с каким минимальным углом бетон будет двигаться, а не стоять?

Бетононасос исключён — об’ем мал. Бадьи нет, а досок навалом.

• Томск

Таскать можно, но надо человек 10, а можно «ленточку» заказать у союзбетона, мне так на второй этаж (перекрытие первого) подавали бетон. у миксера, желоб под подачу бетона делал 6 м (сколько досок было), но переносимый, при низком угле наклона или подают помедленее или тяпкой/лопатой протягивают по желобу/желобам.

• Томск

А сколько метров ленточка? Мне кажется не больше 10 — ти

Это бонусом идет или надо доплачивать за ленту?

• Томск

надо доплачивать за ленточку, но оно того стоит (меньше чем за насос) Точные параметры предлагаю уточнить в союзбетоне, на главной банер висит.

• Томск

хорошо, если там не уходит налево полкуба бетона, как у насоса, то для меня это просто находка )

• Томск

Ленточка не пойдет — мало того, что до объекта 12 метров, так еще и хвост миксера будет залазить в дворовые ворота, ограниченные сверху крышей. А транспортер сверху же …. Дальше по улице забор, который демонтировать трудно.

Так все же вернемся к желобу. 12 — метровый желоб будет работать, если гнать лопатами — или это через чур ?

• Томск

хорошо, если там не уходит налево полкуба бетона, как у насоса, то для меня это просто находка )

• Томск

Ленточка не пойдет — мало того, что до объекта 12 метров, так еще и хвост миксера будет залазить в дворовые ворота, ограниченные сверху крышей. А транспортер сверху же …. Дальше по улице забор, который демонтировать трудно.

Так все же вернемся к желобу. 12 — метровый желоб будет работать, если гнать лопатами — или это через чур ?

Транспортер будет раскладываться не в ваших воротах, а отъедет на сколько надо. А так они даже в окна загибаются, очень удобно.

Лотки — прошлый век, грыжу наживете гнать лопатами — да и застынет он пока по такой магистрали проедет.

Лучшая команда в мире — Томь из Западной Сибири!

• Томск

Ленточка не пойдет — мало того, что до объекта 12 метров, так еще и хвост миксера будет залазить в дворовые ворота, ограниченные сверху крышей. А транспортер сверху же …. Дальше по улице забор, который демонтировать трудно.

Так все же вернемся к желобу. 12 — метровый желоб будет работать, если гнать лопатами — или это через чур ?

Может вариант через забор устроит…

А так, да по лотку лопатой гнать, ИМХО, проще, чем вёдрами таскать (народу надо, один чёрт , много, человек 10), из личного опыта с уклоном в 10 см на метр (можно погуглить оптимальный уклон для подачи бетона) почти не нужно протаскивать по лотку.

• Томск

Был случай, после этого мож мои мозоли кому помогут:

1. Желоб делать четко под габарит проталкивающего девайса, самое лучшее большая тяпка — мотыга.

2. Внутреннюю поверхность желоба обить оцинковкой ( у меня были листы профнастила б/у выправил чурочко и ей обил).

3. Расставлять помощников вдоль желоба с таким расчетом чтоб ход девайса обеспечивал забор очередной порции бетона от впереди стоящего.

4. Иметь пару человек непосредственно в точке приема бетона, если льете чет типа фундамента иметь маленький желоб чтоб перенаправлять поток по месту.

5. И обызательно пару «свободных» человек с лопатами которые бы помогали там где вдруг возник затык.

6. Не жалеть материала на всякие крепкие подпорки и т.д.

Виды подачи

При транспортировке бетонного раствора на расстояние или на высоту необходимо сохранить технические характеристики материала. На практике для подачи смеси пользуются 2 — мя способами перемещения:

• Беспрерывная технология. Поднять бетон к непосредственному месту укладки можно, используя шланг, трубопровод или машину конвейерного типа. Способ применяется в случае, если материал готовится на месте монтажных работ или когда сооружаются масштабные объекты.
• Циклическая транспортировка. Сложный способ, состоит из 2-х этапов. Первоначально груз доставляет специальная машина — миксер, самосвал, бетоновоз, емкости на плавсредствах или железнодорожные цистерны. Дальнейшая передача выполняется по шлангам насосом непосредственно прямо для заливки в опалубку.

При строительстве сооружений используется комбинированный метод доставки бетона от изготовителя к месту укладки.

Недостатки подготовки раствора

Строители, желающие сэкономить, делают раствор собственноручно, но совсем забывают, что при укладке смеси по частям, фундамент выходит с худшими техническими характеристиками. Бетонная основа получается некачественной, за счет того, что для ее укладки используют несвежий цемент, приготовленный за много часов до его выработки.

Фирмы по строительству предоставляют бетонный раствор, который изготавливают миксерами объемом от двух до десяти кубических метров. Фирмы-изготовители с большим оборотом продукции для транспортировки бетонного раствора используют специально предназначенные транспортные средства. Применение спецтехники для перевозки месива увеличивает стоимость готовой смеси.

Подготовительные работы

Заливка фундамента автоматизированной бетономешалкой начинается с подготовки рабочего участка, на котором планируется возведение объекта. Подготовительные работы заключаются в нанесении разметки и выкопки траншеи, на дно которой укладывают гравий и монтируют опалубку. При укладке смеси по всему периметру объекта важно контролировать ровность верхнего слоя покрытия, для этого используют натянутую леску.

Далее подготавливают строительную площадку, на которой планируется укладка рабочей смеси. Перед заливанием бетона, проверяют его твердость после перевозки. Если смесь затвердела, в нее вливают заранее подготовленную воду. Поверхность, на которой планируется укладка бетонного раствора, очищают от строительного мусора и пыли.

Как рассчитать объем в бетонном миксере?

Чтобы вычислить фактический объем бетонной смеси, привезенной в миксере, необходимо определить ее вес нетто. К примеру, контрольное взвешивание показало результат 19,2 т (19 200 кг), а в документации указана доставка 8 куб. м. Путем деления коэффициента 19 200 на 8, получается результат 2400 кг/куб. м, а в соответствии с накладной, плотность раствора должна быть не менее 2500 кг/куб. м. При повторном делении реального показателя нетто на предполагаемый индекс плотности, кубатура не соответствует действительности (вместо необходимых 8 кубов, поставщик доставил 7,68 куб. м).

Чтобы гарантировать соответствие реального объема бетонного раствора и указанной в накладной кубатуре, следует обратиться к проверенным поставщикам, которые заботятся о собственной репутации. Наша компания предлагает приобрести исключительно высококлассный бетон оптом и в розницу, гарантируя максимальное качество услуг.

Рейтинг бетономешалок

Приведем параметры самых популярных у потребителей моделей, чтобы вы могли сориентироваться по цене, производительности и другим параметрам, по которым оценивается бетономешалка — какой объем выбрать для дома, какой тип привода и т.д.

Модель	Страна-производитель	Объем бетономешалки, м3	Мощность, Вт	Вес, кг	Принцип действия	Цена, руб
REDVERG RD-CM63	Китай	63	220	27	гравитац.	7500
Zitrek B 1510 FK	Венгрия	155	1000	56	гравитац.	16500
Prorab ECM 125	Россия	125	650	62	гравитац.	9300
Denzel B-200	Германия — Россия	200	1000	77	гравитац.	14100
КАЛИБР БСЭ-120	Россия	120	600	53	гравитац.	7300
ПРОФМАШ Б-130P	Россия	130	850	48	гравитац.	17000
ЛЕБЕДЯНЬ РН-200	Россия	200	1500	215	принудит.	59500
Caiman MIX60PLUS	Франция	56	550	30	принудит.	50000

Схемы расположения

Система подвесного устройства

Используется в том случае, если подача бетона для заливки конструкции (ею выступает непосредственно сам фундамент) осуществляется на небольшое расстояние со смещением. Для создания такой конструкции понадобится канат, к которому подвешивают желоб при помощи тросов, проходящие через два блока.

Один конец каната прикрепляют к столбу, колонне, а на противоположный навешивается груз и опускается на землю. Груз также навешивается и на концы тросов таким образом, чтобы с их помощью можно было регулировать угол наклона системы.

Если предполагается возведение такой системы, как фундамент, для сооружения большого размера, тогда для соблюдения постоянного угла наклона необходимо установить боле высокую башню для каната или установить дополнительные столбы. Именно на вспомогательные столбы будет подаваться бетон от главной башни.

Желоба с укосиной

Данная схема расположения уместна в том случае, если бетон для фундамента подается на расстоянии не более 60 метров.

Нижний конец желоба подвешивается и прикрепляется к укосине.

Укосина – металлическая решетчатая ферма, одна сторона которой упирается в нижние салазки, а верхний ее край присоединяется к верхним салазкам с помощью подъемного троса.

Для того чтобы уклон желоба во время прохождения по нему бетонного раствора оставался неизменным, нижний его конец прикрепляют к грунту посредством тросов.

Шпренгельный желоб

Наиболее простая конструкция, которая предполагает подвешивание нижнего конца желоба к опоре.

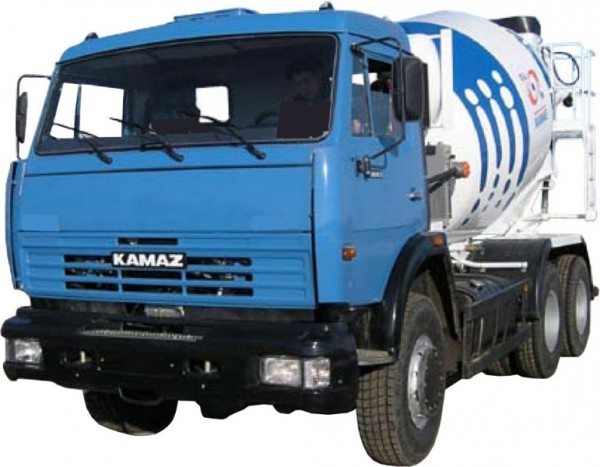

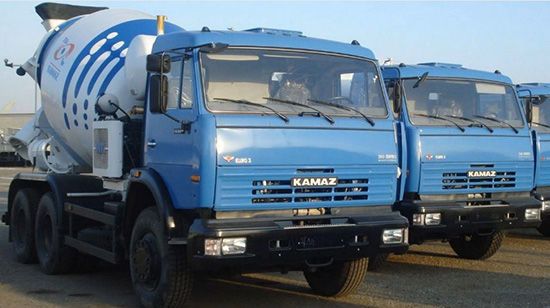

Бетоновоз: устройство данного вида техники и применяемые платформы

Бетоновоз является важным видом строительной техники, которая позволяет транспортировать бетон к строящимся объектам. Без этих машин немыслим ряд отраслей современного строительства. Поэтому в данной статье мы подробней рассмотрим, что представляют собой современные автобетономешалки, их виды и особенности.

Модельный ряд

В модельной линейке представлены вариации машин, которые в качестве основы используют различные модели грузовиков КамАЗ. Этот момент во многом определяет эксплуатационный потенциал транспортного средства.

КамАЗ 581453

Трехосный бетоносмеситель имеет колесную формулу 6х4. Грузовик укомплектован гидромеханическим приводом и надежной силовой установкой немецкого производства. Планетарный редуктор при этом был изготовлен в Италии. Основные функциональные элементы, подверженные наибольшему износу, выполнены посредством использования высокопрочной стали. Данный момент обеспечивает общий максимальный срок эксплуатации машины. Модель предназначена для эксплуатации на протяжении всего года. Это становится возможным благодаря тому, что двигатель шасси подогревает жидкость в водобаке выхлопными газами.

Технические характеристики бетоносмесителя КамАЗ 581453:

Характеристики	Показатели
Общая масса, кг	27500
Грузоподъемность, кг	18900
Базовое шасси	КамАЗ 6520
Габариты, мм:
— длина	8600
— высота	2500
— ширина	3800
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	14
Высота загрузки барабана, мм	3800
Высота выгрузки, мм	2200-500
Продолжительность перемешивания, мин	20
Мощность двигателя, л.с.	320
Мощность двигателя, кВт	235

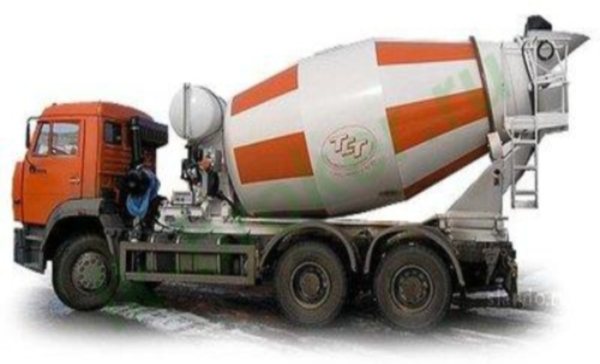

Фото автобетоносмесителя КамАЗ-581453

КамАЗ 58147с

Данная модель предназначена для эксплуатации в температурном режиме от -20 до +40 градусов. Бетоносмесительная установка способна функционировать полностью в автономном режиме. Это становится возможным благодаря наличию индивидуальной силовой установки и бака. Управление топливным насосом высокого давления осуществляется при использовании гибкого троса.

В качестве опции автомобильная бетономешалка может комплектоваться специальным технологическим оборудованием с термоизоляцией, обеспечивающим защиту транспортируемой смеси от негативного влияние минимальных температур.

Технические характеристики модели КамАЗ 58147с:

Характеристики	Показатели
Общая масса, кг	24000
Базовое шасси	КамАЗ 53229 r
Габариты, мм:
— длина	9000
— высота	2500
— ширина	3700
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	12
Высота загрузки барабана, мм	3700
Высота выгрузки, мм	2200-500
Мощность двигателя, л.с.	330
Мощность двигателя, кВт	240

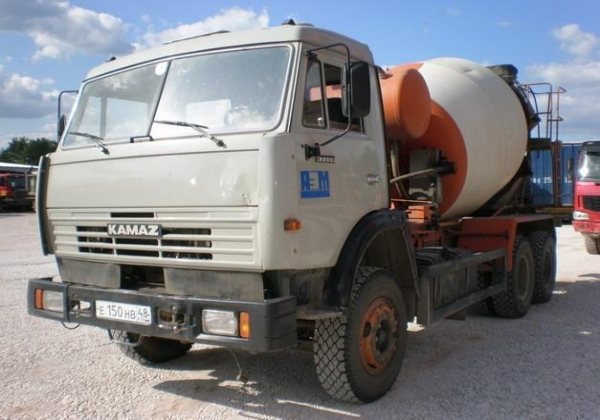

Фото автобетоносмесителя КамАЗ-58147с

КамАЗ-58145z

Такие автобетоносмесители отличаются высокой производительностью. Модель построена на шасси КамАЗ 65115 62. При общей массе 27,5 т максимальная грузоподъемность транспортного средства держится на уровне 17 т. В качестве силовой установки используется 300-сильный агрегат, способный вырабатывать 225 кВт.

Внутренняя часть смесительных барабанов таких моделей оснащена двухзаходными винтовыми лопастями. Последние обеспечивают погрузку, перемешивание и выгрузку бетонной смеси во время вращения барабана.

Технические характеристики:

Характеристики	Показатели
Общая масса, кг	27500
Грузоподъемность, кг	17000
Базовое шасси	КамАЗ 65115 62
Вместительность бака для воды, л	800
Объем смесительного барабана, м3	11
Высота загрузки барабана, мм	3690
Высота выгрузки, мм	2200-500
Мощность двигателя, л.с.	300
Мощность двигателя, кВт	225

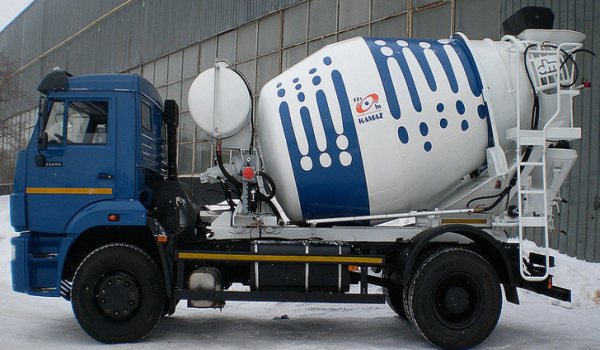

Фото автобетоносмесителя КамАЗ-58145z

КамАЗ-581462

Данная модель бетономешалки на базе КамАЗа 53229r используется при необходимости доставки готовой бетонной смеси с сохранением свойств продукции. Трехосный грузовик оснащается 330-сильным комплектующим агрегатом, способны вырабатывать 240 кВт. Крутящий момент при этом держится на уровне 1373 Нм. Технические характеристики автобетоносмесителя КамАЗ 681462:

Характеристики	Показатели
Общая масса, кг	24000
Базовое шасси	КамАЗ 53229r
Габариты, мм:
— длина	7800
— высота	2500
— ширина	3600
Вместительность бака для воды, л	450
Объем смесительного барабана, м3	10
Высота загрузки барабана, мм	3000
Высота выгрузки, мм	2000-500
Мощность двигателя, л.с.	330
Мощность двигателя, кВт	240

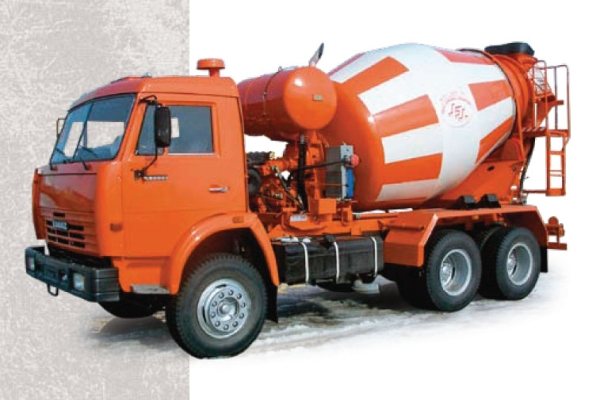

Фото автобетоносмесителя КамАЗ-581462

КамАЗ-69361n

Модель 69361n оснащена гидромеханическим приводом барабана. Отбор мощности в этом случае производится от дизельной силовой установки, способной функционировать в автономном режиме.

В качестве основного материала для изготовления смесительного барабана выступает износостойкая сталь повышенной прочности.

Модель комплектуется словацким планетарным редуктором и маслоохладителем из Германии. Базовая версия транспортного средства оснащена боковыми отражателями, тормозной лентой и задней противотуманной фарой.

Технические характеристики КамАЗ-69361n:

Характеристики	Показатели
Общая масса, кг	24000
Базовое шасси	КамАЗ 53229r
Габариты, мм:
— длина	7800
— высота	2500
— ширина	3720
Вместительность бака для воды, л	600-850
Объем смесительного барабана, м3	11,6
Высота загрузки барабана, мм	3600
Высота выгрузки, мм	2000
Мощность двигателя, л.с.	240
Мощность двигателя, кВт	176

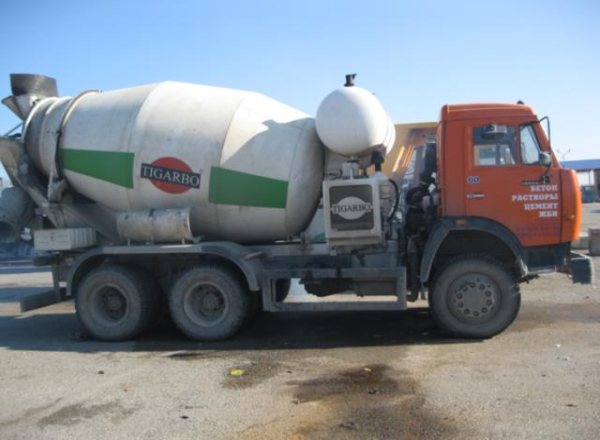

Автобетоносмеситель КамАЗ-69361n

КамАЗ-58149z

Автобетоносмеситель 58149z на базе КамАЗ оснащен комплектующим агрегатом, способным вырабатывать 320 лошадиных сил. Силовая установка работает в паре с шестнадцатиступенчатой коробкой переключения передач. Колесная формула 6х4 делает данную вариацию транспортного средства максимально маневренной и устойчивой на любом типе грунта.

Максимальная масса транспортируемой бетонной смеси достигает 17510 кг. Модель оснащается импортным маслоохладителем, увеличивающим срок эксплуатации транспортного средства посредством повышенной теплоотдачи.

Технические характеристики модели 58149n:

Характеристики	Показатели
Общая масса, кг	33100
Базовое шасси	КамАЗ 6520 9 м.куб.
Габариты, мм:
— длина	8800
— высота	2500
— ширина	3800
Вместительность бака для воды, л	800
Объем смесительного барабана, мм	3800
Высота выгрузки, мм	2200-500
Мощность двигателя, л.с.	320
Мощность двигателя, кВт	235

КамАЗ-580702

Этот автобетоносмеситель оснащен гидромеханическим приводом смесительного барабана. Наличие данного элемента помогает добиться независимой скорости вращения. Используемый поворотный лоток имеет некоторые конструктивные особенности, которые облегчают процедуру выгрузки бетонной смеси в необходимом направлении. Машина имеет механическую дистанционную систему управления. Основой для изготовления такого транспортного средства является шасси от КамАЗа 55111 с колесной формулой 6х4. Технические характеристики:

Характеристики	Показатели
Общая масса, кг	19475
Базовое шасси	камАЗ 55111
Габариты, мм:
— длина	7400
— высота	2500
— ширина	3500
Вместительность бака для воды, л	400
Объем смесительного барабана, м3	9
Высота загрузки барабана, мм	3500
Высота выгрузки, мм	2200-500
Продолжительность перемешивания, мин	20
Мощность двигателя, л.с.	240
Мощность двигателя, кВт	176



Назначение бетоновоза: преимущества заказа миксера

Доставка жидкого бетона на строительную площадку далеко не единственная функция современных бетоновозов. Миксер бетоновоза позволяет сохранить качество раствора на протяжении всей транспортировки, вплоть до момента разгрузки. Изготовить смесь в обычной бетономешалке можно лишь ограничившись небольшим объемом, а промышленный масштаб требует иные возможности. Вращающийся барабан миксера на базе грузовой машины осуществляет изготовление бетонного раствора в промышленных масштабах. А также и его перевозку на указанный объект. Среди отечественных бетоновозов популярен КАМАЗ.

Механизм выгрузки бетона определяет и вид самого миксера. В отдельных случаях представлены машины с функцией самозагрузки, что компенсирует отсутствие дополнительной техники. Ниже представлена таблица сравнения, где показан объем миксера бетоновоза КАМАЗ, DIECI и Volvo, включая их скорость выгрузки смеси:

Модель	Объем миксера по выходу смеси (м3)	Общий объем барабана (м3)	Скорость выгрузки (м3/мин)
КАМАЗ 58147А	7	11.1	1
DIECI F700	3.2	5	0.7
VOLVO HTM 804F	8	10	1.2

Лучшими характеристиками обладают машины КАМАЗ и VOLVO. Первый обладает хорошей проходимостью и полностью адаптирован под бездорожье в любые погодные условия. Выбрав этот транспортник, шансы на успешную перевозку бетона увеличиваются. Здесь указаны модели с максимальной вместимостью, но такие машины не всегда подходят для узких участков дорог. Если необходимый объем бетона незначительный, то целесообразней заказать доставку на легких авто-миксерах европейских производителей. Здесь важно грамотно рассчитать количество бетона для работ.

Как итог, вот основные задачи современного бетоновоза:

• изготовление раствора;
• доставка бетона на строительный участок;
• подача раствора к месту применения посредством бетононасоса.

Технические характеристики АБС

Сохранность бетонной смеси при перевозке обеспечивается посредством постоянного вращения барабана, внутри которого находится механизм с лезвиями-мешалками. Разгрузка миксера производится за счет обратного движения лезвий. Заказывая автобетоносмеситель, необходимо учитывать следующие характеристики:

1. Объем барабана. Производители строительной техники выпускают различные по объему барабаны: от мини-миксеров 2 м 3 до больших 15 м 3 . Внушительные по объему миксеры используются при возведении масштабных объектов, например при заливке фундамента;
2. Наполняемость миксера. При заявленных технических характеристиках стоит учитывать, что АБС практически никогда не заполняется «под завязку». Это связано с ужесточением с 2015 года штрафов за перегруз. Как правило, реальная наполняемость барабана на 1-3% ниже от максимальной;
3. Длина рукава или желоба. Устройство, по которому бетон выгружается из миксера, имеет длину 1,5-2 м. Часто поставщики предлагают удлиненные рукава, при этом соответственно увеличивается время разгрузки;
4. Вес загруженного автобетоносмесителя. Этот параметр важен при доставке в черте города, где существуют ограничения по весу для спецавтотранспорта, а также при движении машины по вязкому грунту. Во многих случаях экономически более выгодно заказывать два или три 6-кубовых миксера вместо одного на 12-15 м 3 .

Устройство автобетономешалок

Устройство миксера

На автомобилях используют гравитационные реверсные бетоносмесители с барабаном, выполненным в форме груши. Барабан обязательно имеет наклон к горизонтальной плоскости под углом 10-15 градусов.

Внутри емкости имеются винтообразные лопасти. При вращении барабана в одну сторону, они обеспечивают перемешивание раствора, а при вращении в другую сторону – осуществляется полная выгрузка раствора.

Следует отметить, что современные автобетоносмесители оборудованы системой водоснабжения, которая позволят промывать барабан от оставшейся смеси. Также они могут обладать такими функциями, как взвешивание и дозирование. Это позволяет приготовить качественный бетон с теми или иными техническими характеристиками.

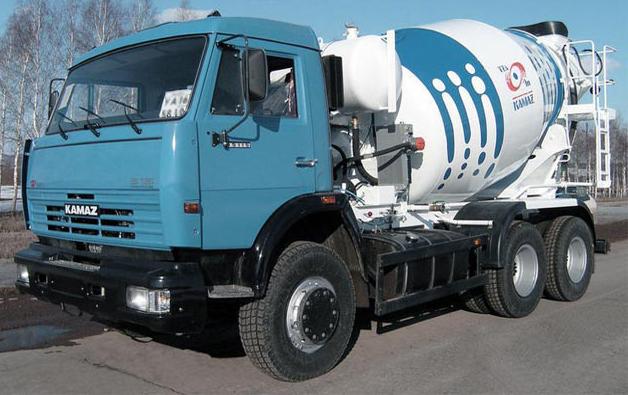

Бетономиксер на базе автомобиля «КамАз»

Платформа

В качестве платформ обычно используют серийные грузовые автомобили. Среди отечественных техники, наибольшей популярностью пользуются автомобили «КАМАЗ». Причем, они получили широкое распространение не только в странах СНГ, но и за их пределами.

Также зачастую в качестве платформ для бетоносмесителей используют автомобили «КрАз» и «МАЗ». Среди зарубежных марок пользуются большой популярностью техника «Iveco», «MAN», «Scania» и др.

Виды миксеров и их параметры

Миксер «Камаз» — грузовой автомобиль, относящийся к классу спецтехники, который оснащен вращающейся грушевидной емкостью, где перевозится бетонный раствор. По ГОСТу 7473-2010 смесь в процессе перевозки не ощущает воздействия атмосферных осадков, температур окружающей среды, ультрафиолета. Раствор остается однородным, свежим и максимально качественным, подходящим для реализации любых задач.

Когда для перевозки используются бетоновозы, исключены любые риски утечки цементного раствора, его высыхания, расслоение, превышение срока сохранения подвижности, застывание на морозе или раннее схватывание. Если раствор перевозится на дальние расстояния, в состав вводят различные пластификаторы для продления времени сохранения свойств.

Чтобы ответить на вопрос о том, сколько бетона в миксере, необходимо точно знать модель техники и марку, характеристики раствора. Наиболее востребованными на рынке сегодня являются модели Камского автомобильного завода, который производит гравитационные реверсивные АБС на основе шасси «КамАЗ» 65115 и 69343, 63963 и 53229-15, и т.д.

Вместимость миксера может варьироваться в пределах от 5 до 12 м3. Наибольшим спросом пользуется техника, емкость которой составляет 9 кубических метров.

Современные автомобильные миксеры для бетона оснащены гидравлическим приводом, который сменил механический способ смешивания. После того, как бетон погружен в миксер, раствор смешивается при помощи барабанов со спиральными лезвиями. Разгружают смесь в направлении назад/вперед при обратном обороте лопастей. Современный автомиксер может осуществлять доставку бетона при температуре от -30 до +40 градусов.

• Все сухие компоненты загружаются в емкость, затворяются водой из автобака, смешиваются в процессе перевозки
• Приготовление смеси на заводе, заливка готового раствора в миксер, доставка

Определить, сколько в миксере кубов бетона, можно несколькими способами. Объем раствора в емкости не равняется геометрическому объему самого барабана, а определяется вместимостью/выходом готового раствора. Ведь часть свободного пространства используется для эффективного перемешивания бетона. По ГОСТу, разница равна 4-6 кубическим метрам.

В то же время, емкость миксера представляет собой заводскую техническую характеристику, по которой определяют максимальный уровень загрузки автобетоносмесителя. Заказчик оплачивает объем бетона, который привезен по факту, а не то, сколько кубических метров гипотетически входит в миксер. Так, вместимость миксера бетоновоза «Камаз» с геометрическим объемом в 8 м3 доставляет максимум 5 м3, что обусловлено возможностями шасси и грузоподъемностью авто.

• Объем барабана – влияет на скорость движения машины, количество смеси, уровень нагрузки на дорожное покрытие.
• Проходимость – особенно если планируется доставка в отдаленные регионы.
• Мощность двигателя – также влияет на скорость и способность перевозить большие объемы раствора.
• Общий вес техники – не все нагруженные миксеры могут везде пройти, особенно если подъезд к строительной площадке затруднен.
• Частота вращения барабана – влияет на эффективность смешивания бетона.

Особенности техники

Современные автобетономешалки представляют собой грузовые автомобили, оборудованные вращающимся миксером для бетона. Это позволяет машинам не только доставлять материал к объекту, но и изготавливать его в процессе транспортировки. Благодаря тому, что раствор все время находится в движении, за счет вращения барабана, он не схватывается, что позволяет осуществлять транспортировку материала на длительные расстояния.

Надо сказать, что история возникновения этой строительной техники уходит еще в начало прошлого века, однако, широкое распространение в нашей стране данная техника получила в послевоенное время. Конечно, с тех пор прошло много времени, и конструкция машин была существенно усовершенствована.

В результате, современные бетоновозы — миксеры обладают рядом дополнительных функций. Кроме того, они могут быть оснащены приспособлением для обогрева смеси и термоизоляцией, что позволяет бетону не замерзать при низких температурах.

Таким образом, можно выделить три основных предназначения данного типа техники:

• Изготовление бетонных смесей из сухих компонентов в процессе транспортировки от специальной установки к строительному объекту.
• Приготовление раствора на строительной площадке.
• Перевозка бетонного раствора с периодическим перемешиванием к месту строительства.

Обратите внимание! Современные автобетономиксеры могут эксплуатироваться при температуре окружающей среды от -20 до +40 градусов по Цельсию.

На фото — заливка бетона

Достоинства

Использование в строительстве данного вида техники обладает рядом преимуществ, среди которых можно выделить:

Универсальность	Автобетоновоз может обеспечить бетоном как небольшое частное строительство, так и крупный многоэтажный объект.
Мобильность	Как уже было сказано выше, основным достоинством данных машин является возможность транспортировки бетона на дальние расстояния. Полностью загруженный автомобиль может передвигаться со скоростью около 60 км/ч. Причем, в процессе перевозки материал не подвержен воздействию окружающей среды.
Скорость приготовления бетона	Машина позволяет за короткое время приготовить раствор на строительной площадке.
Удобство выгрузки	Бетоновоз с рукавом может не только доставить раствор, но и выполнить его заливку в опалубку.
Экономичность	Так как приготовление раствора происходит в процессе доставки, его цена получается более низкой, чем при изготовлении на стационарном оборудовании в заводских условиях.

Совет! Если невозможно обеспечить подъезд техники к месту заливки, используют специальный насос для доставки бетона с гибкими шлангами.

Виды автобетономешалок

Автобетоносмесители бывают разных видов, так как предназначены для разных строительных работ.

В основном их различия заключаются в следующих моментах:

• В расположении смесительного контейнера и направлении разгрузки раствора. Разгрузка может осуществляться назад либо вперед. В первом случае инструкция по эксплуатации бетоносмесителя требует участие оператора при разгрузке.

Если разгрузка бетона осуществляется назад, то водитель может управлять этой операцией своими руками.

• В типе привода бетоносмесителя. Он может быть механическим, гидравлическим или гидромеханическим. Наибольшей популярностью в последнее время пользуются бетоносмесители с гидромеханической передачей, которая позволяет регулировать частоту вращения барабана.

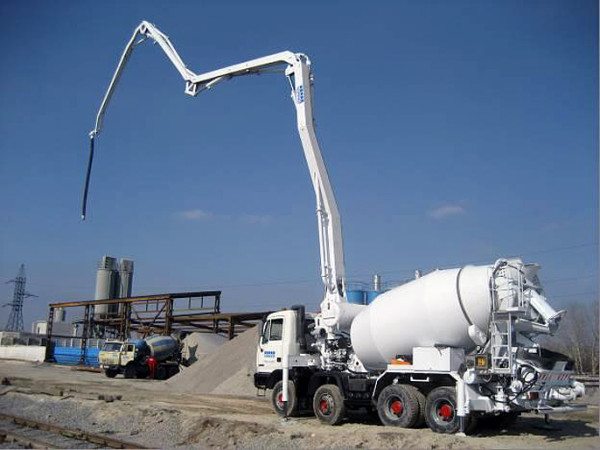

Четырехосная модель с насосом и миксером

• Еще одно важное различие автобетоносмесителей – это объем миксера бетоновоза, который находится в пределах от 1,5 до 12 кубических метров. Для небольшого частного строительства достаточно маленького бетономиксера на несколько кубов.

Если же объект крупный, то используют автобетономешалку с объемом барабана 9-12 кубических метров. В некоторых случаях для доставки и приготовления раствора используют несколько машин одновременно.

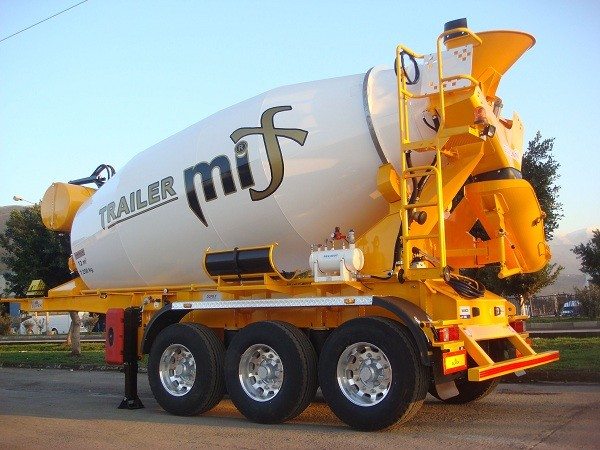

• Также отличие заключается в типе шасси. Миксер может быть установлен на платформе грузового автомобиля, либо выполнен в виде полуприцепа. Следует отметить, что от объема цистерны зависит количество осей шасси, так для миксеров большого объема используют трехосные или даже четырехосные шасси.

Обратите внимание! Чем больше объем цистерны, тем больше высота бетоновоза. На этот параметр следует обратить внимание, если подъезд к объекту ограничен по высоте какими-либо препятствиями.

Объем бетоновоза – 9 метров кубических

Классификация конструкций

Перед тем, как разобраться, сколько бетона в миксере КамАЗ, необходимо ознакомиться с типами устройств.

Устройства отличаются вместимостью барабана. Она может быть 2-15 м3. Это критерий того, сколько бетона в миксере вмещается. Конструкции объемом 10-15 м3 используются для того, чтобы транспортировать большое количество раствора на строительные площадки крупных габаритов. Для небольших стройплощадок подойдут объемы от 5 до 9 м3, которые являются более распространёнными.

Также конструкции могут иметь различный угол наклона. Он варьируется от 10 до 15 градусов. Он обеспечивает максимально удобную выгрузку и загрузку раствора.

Также устройства различаются по вместимости барабана, длине рукава и габаритам, включая вес. Как узнать длину рукава? Она чаще всего равна 1,5 или 2 метра. Типоразмеры спецтехники отличаются стандартностью: ширина 2,5 метра, длина зависит от типа модели.

В устройстве постоянно вращается барабан, за счет этого раствор не застывает и остается в нормальном состоянии. То есть качества материала не меняется, он сохраняет все свои свойства.

Миксер КамАЗ для транспортировки бетонной смеси

Характеристики популярных моделей

Технические характеристики	КамАЗ-65115-3958	КамАЗ 53229-15	69363B (АБС-5DА) на шасси КАМАЗ-55111 6х4
Вместимость бака для воды, л	650	450	600
Тип привода	Гидромеханическая передача отбор мощности от двигателя шасси (CUMМINS) через независимую коробку отбора мощности (КОМ)	Гидромеханический с отбором мощности от автономного двигателя	Гидравлический от автономного двигателя Д-144
Частота вращения смесительного барабана, об/мин.	0…14	0…18	0-14
Высота загрузки смесительного барабана, мм	3560	3700	3530
Высота выгрузки бетонной смеси, м	0,15-2,2	0,5-2	0-2
Геометрический объём смесительного барабана, м3	6	7	9
Габаритные размеры (длина x ширина x высота), мм	8500 х 2500 х 3600	9000 х 2500 х 3700	7500 х 2500 х 3500

Расчет количества раствора

Для того чтобы посчитать, сколько бетона входит в миксер, необходимо знать несколько параметров: вес спецтехники, масса одной тонны бетона. Для этого нужно рассчитать общую нагрузку, которая производится на дорожное покрытие. Сколько стоит куб бетона в миксере и какой его объем? Как правило, 1 м3 бетонного материала весит всего 2,4 тонн. В конструкцию объемом 7 м3 влазит всего 12 тонн. То есть общая масса будет равна 29 тонн. В устройство объемом 5 м3 влазит 11 тонн, то есть общая масса — 23 тонн.

При расчете того, сколько кубов бетона в миксере на базе КамАЗа, нужно обязательно учитывать то, что чем больше материала вам понадобится, тем спецтехника большего размера понадобится вам.

Особенности подбора спецтехники для аренды

На сегодняшний день есть огромное количество моделей миксеров на базе КамАЗ, всего модельный ряд включает приблизительно 20 моделей.

Выбирая миксер для аренды, нужно обращать внимание на следующие детали:

• мощность спецтехники;
• частота вращения барабанного резервуара;
• продолжительность цикла перемешивания;
• маневренность;
• проходимость (возможность перевозки материала при сложных транспортных условиях).

Важно: проходимость необходимо учитывать для того, чтобы устройство могло нормально транспортировать бетон в условиях плохой погоды и в условии бездорожья.

Также нужно обязательно учитывать объем раствора, который помещается в миксер. От этого количества зависит скорость спецтехники, а также ее давление на землю.
