Бульдозер ДЗ-42: технические характеристики

История создания

Изобретение гусеничного хода является таким же великим и фундаментальным, как и изобретение колеса. Но если создатель колеса неизвестен, то гусеницы были изобретены русским крестьянином Федором Абрамовичем Блиновым, родившимся в 1827 г. в с. Никольское, относящемся к Вольскому уезду Саратовской губернии. Родители изобретателя были крепостными.

Высший Совет народного хозяйства Советского Союза в 1926 г. принимает постановление о строительстве тракторного завода в Сталинграде. Закладка Сталинградского, а впоследствии Волгоградского тракторного завода (ВгТЗ) состоялась 12.07.1926 г., а уже 17.06.1930 г. был выпущен первый СТЗ-1 — колесный трактор с двигателем мощностью 30 л.с. К 1932 году с конвейера завода уже сходило более 140 тракторов в сутки.

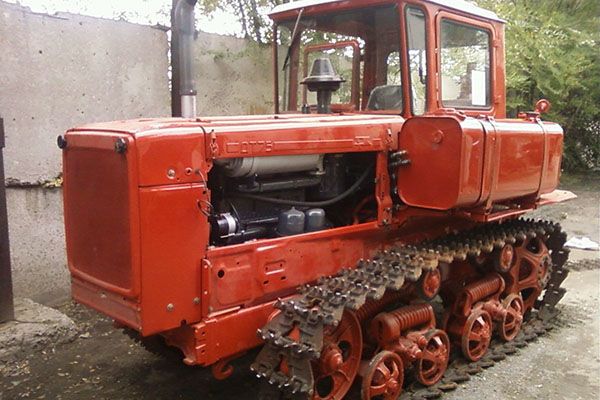

Базовой моделью бульдозера ДЗ-42 является гусеничный трактор ДТ-75, производство которого было начато в 1963 г. В отличие от предшественника, ДЗ-42 выполнял любые землеройные работы и использовался при формировании стройплощадок. Многофункциональность бульдозера обеспечивалась тем, что на него устанавливался универсальный отвал, на котором можно было менять угол наклона.

В настоящее время ВгТЗ является тракторной компанией, входящей в концерн «Тракторные заводы». За время существования производства предприятие выпустило ряд модификаций ДЗ-42, спрос на которые остается на высоком уровне.

К примеру, на советской научно-исследовательской дрейфующей станции «Северный полюс-30», открытой 09.10.1987 г. и просуществовавшей до 04.04.1991 г. в качестве транспорта работали болотоход ДТ-75 и бульдозер ДЗ-42.

Технические характеристики легких бульдозеров приведены в табл. 1.1.

Элемент конструкции и показатель	ДЗ-186	ДЗ-42Г	ДЗ-42П	ДЗ-101А	ДЗ-104
Тяговый класс базового трактора	3	3	3	4	4
Тип базового трактора	ДТ-75Н	ДГ-75М	ДТ-75Д	Т-4А	Т-4.02
Мощность двигателя, кВт	66	66	70	96	96
Тип отвала	Неповоротный	Поворотный

Элемент конструкции и показатель	ДЗ-186	ДЗ-42Г	ДЗ-42П	ДЗ-101А	ДЗ-104
Размеры отвала, мм: длина	2560	2520	2800	2600	2600
высота	880 и 950*	950*	850 и 950*	950	990
Высота подъема отвала, мм	600	830	635	700	700
Наибольшее заглубление отвала, мм	300	410	300	310	300
Угол установки отвала в плане, град	55	55	55	45…60	60
Скорость пере­движения, км/ч:
вперед	2,2…11,3	2,2…11,2	2,3…11,1	2,2… 11,9	2,6…11,9
назад	4,1…8,4	4,1…8,4	4,1…8,4	3,4…6,1	4,1 …7,8
Дорожный просвет, мм	380	330	380	330	330
Объем грунта, перемещаемого отвалом, м3	1,5	1,5	1,5	1,7	1,7
База трактора, мм	1612	1612	1612	1616	1616
Габаритные размеры, мм: длина	4520	4980	5200	4650	4900
ширина	2560	2520	2800	2680	3280
высота	2325	2650	2710	2545	2545
Масса эксплу­атационная, кг	7100	7985	7430	10400	10330

Бульдозер среднего типа ДЗ-27С (рис. 1.5) предназначен для разработки и перемещения грунтов I—IV категорий и скальных пород в условиях низких температур (холодного климата), при этом мерзлые, скальные и плотные грунты должны быть предва-

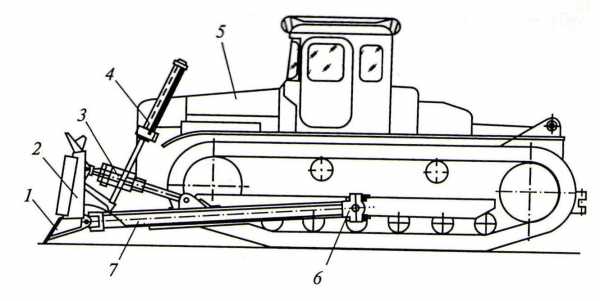

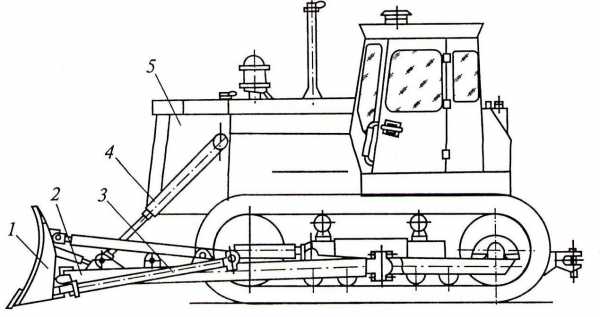

Рис. 1.5. Бульдозер ДЗ – 27С(ДЗ — 532):

1 – нож; 2 – отвал; 3 – винтовой раскос; 4 – гидроцилиндр;5 – трактор; 6 — шарнир;

-рительно разрыхлены. Отвал соединен с базовым трактором дву­мя брусьями и винтовыми раскосами. Благодаря изменению дли­ны раскосов, вручную можно регулировать угол резания и поло­жения отвала.

Управление отвалом гидравлическое от гидросистемы тракто­ра. Модификация бульдозера имеет индекс ДЗ-532.

Бульдозер среднего типа ДЗ-109 (рис. 1.6), имеющий поворот­ный отвал, предназначен для разработки и перемещения грун­тов I—IV категорий. Предусмотрены модификации моделей ДЗ-109Б, ДЗ-109ХЛ. Из них ДЗ-109ХЛ может быть использована с рыхлительным оборудованием ДП-26С в условиях низких темпе­ратур.

Бульдозер среднего типа ДЗ-110А (рис. 1.7) в отличие от буль­дозера ДЗ-109 имеет неповоротный отвал, предназначен для земле-ройно-планировочных работ на грунтах I —III категорий. Мо­дификациями этого бульдозера являются модели: ДЗ-110А-2, ДЗ-110В, ДЗ-110ХЛ. Модификация модели ДЗ-110А-1 имеет сис­тему автоматического управления отвалом. При необходимости эк­стренного вмешательства в работу такой системы машинист буль­дозера вручную включает соответствующую секцию гидрораспре­делителя.

Бульдозер среднего типа ДЗ-171.1-03 (рис. 1.8) предназначен для разработки и перемещения грунтов I—III категорий без рых­ления и IV категории с предварительным рыхлением.

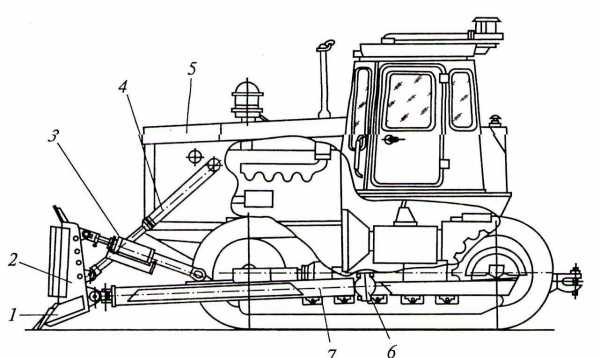

Рис. 1.6. Бульдозер ДЗ – 109:

1 – отвал; 2 – универсальная рама; 3 – толкатель с раскосом; 4 – гидроцилиндр; 5 — трактор

На этом бульдозере установлен неповоротный отвал с гидравлическим при­водом. Сверху отвал оснащен козырьком, а с боков — уширителями. С нижней стороны на лобовом месте закреплены режущие ножи.

Имеются также модификации ДЗ-171.1-07, Б170М1.01Е с поворотным отвалом. Технические характеристики бульдозеров среднего типа приведены в таб. 1.2.

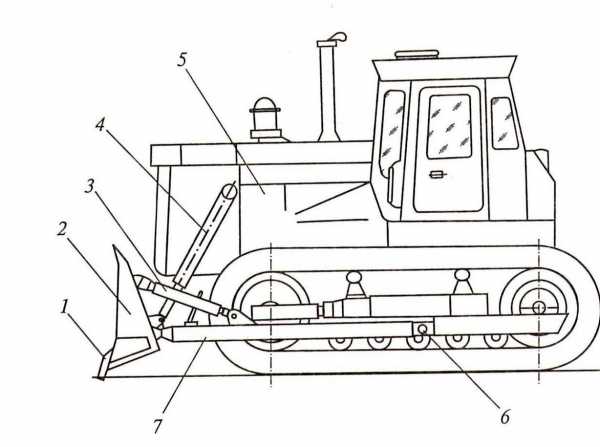

Рис. 1.7. Бульдозер ДЗ-110А:

1 – нож; 2 – отвал; 3 – гидрораскос; 4 – гидроцилиндр; 5 – трактор; 6 – шарнир; 7 – толкающий брус

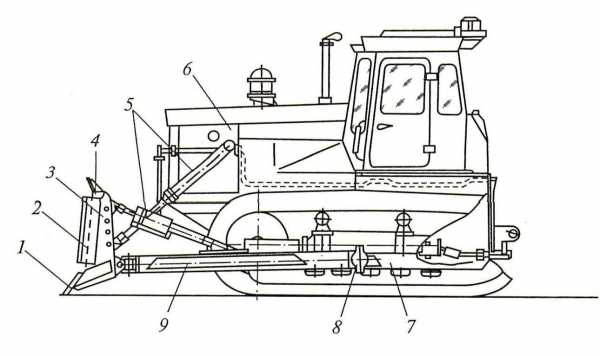

Рис. 1.7. Бульдозер ДЗ-171-03:

1 – нож; 2 – уширитель; 3 – отвал; 4 –козырёк; 5 – гидроцилиндры; 6 – трактор; 7 – рама;8 – толкающий брус

ДЗ-27С, Д-532	ДЗ-109, ДЗ-109-Б, ДЗ-109ХЛ	ДЗ-110А	ДЗ- 1 ЮА-2, дз-пов	ДЗ-171.1-03	ДЗ-171.1-07	Б170-M1.01E
Наибольшее заглубление отвала, мм	500	535	465	400	400	420	500
Угол уста­новки отва­ла в плане, °	90	53… …90	90	53…90	±12	±26	±26
Угол реза­ния, °	50… …60	55	50	60	55	55	60
Скорость передвиже­ния, км/ч:
вперед	4… …10,5	4… …10,5	4… …10,5	4… …10,5	2,4… …12	2,4… …12	2,5… …12
назад	4…12	4…12	4…12	4…12	4… …12,05	4… …12,05	4… …12,05
Дорожный просвет, мм	92	92	92	92	95	95	95
Объем грун­та, переме­щаемого отвалом, м3	3,5	4	3,5	3,5	3,4	3,5	3,8
База трактора, мм	1615	1615	1615	1615	1617	1617	1617
Габаритные размеры, мм: длина	5300	5690	5490	5500	5700	5900	5900
ширина	3240	4120	3220	3300	3200	4200	4200
высота	3087	3300	3130	3300	3200	3200	3200
Масса эксплуата­ционная, кг	15950	16490	16530	16540	17300	17500	17500

Бульдозер тяжелого типа ДЗ-34 (рис. 1.9) используется для выполнения земляных работ крупных объемов. Его применяют при разработке грунтов всех категорий, в том числе мерзлых, но с предварительным рыхлением грунта IV категории и скальных

пород. При этом отвал выполняется неповоротным. Угол резания и угол перекоса отвала можно изменять до 12° ручным способом, сокращая или увеличивая длину винтовых раскосов. Кроме того, предусмотрен гидрораскос. Подъем и опускание отвала осуществ­ляется двумя гидроцилиндрами, работающими синхронно. Для эксплуатации в условиях низких температур Севера, Сибири и Дальнего Востока используется модификация бульдозера ДЗ-34С.

Бульдозер тяжелого типа ДЗ-59ХЛ (рис. 1.10) предназначен для разработки и перемещения мерзлых грунтов и скальных пород в условиях холодного климата. Отвал этого бульдозера выполнен не­поворотным и с козырьком в верхней части. Один из раскосов

Рис. 1.7. Бульдозер ДЭТ-250МБ1:

1 – нож; 2 –отвал; 3 – раскос; 4 –гидроцилиндр; 5 – трактор; 6 –шарнир;7 – толкающий брус

(правый) выполнен гидравлическим, а другой (левый) — винто­вым. С помощью гидроцилиндра обеспечивается перекос отвала, а с помощью винтового раскоса регулируется угбл резания отвала. На бульдозере также предусмотрен механизм компенсации пере­коса отвала.

Бульдозер тяжелого типа ДЭТ-250М2Б1

(рис. 1.11) предназна­чен для выполнения земляных работ крупных объемов на грунтах I—IV категорий. Наличие полусферического отвала позволяет ис­пользовать бульдозер на перемещении грунта, а также при засып­ке котлованов и траншей. С помощью толкателей и раскосов мож­но поворачивать отвал в плане относительно продольной оси сим­метрии машины, а также изменять угол перекоса отвала в каждую сторону и угол резания. Электромеханическая трансмиссия базо­вого трактора ДЭТ-250М2 обеспечивает автоматическое регули­рование тяговых усилий и скоростей движения. Для подъема и заглубления отвала используются два гидроцилиндра, работающие от основной гидросистемы трактора. Перекос отвала осуществля­ется дополнительной гидросистемой из шестеренного насоса и двухзолотникового трехпозиционного распределителя.

Показатель	ДЗ-34, ДЗ-34с	ДЭТ-250м2б1	ДЗ-59ХЛ	ДЭТ-350б1
Тяговый класс базового трактора	25	25	30	30
Базовый трактор	ДЭТ-250М	Т-330	ДЭТ-350

Показатель	ДЗ-34, ДЗ-34С	ДЭТ- 250М2Б1	ДЗ-59ХЛ	ДЭТ-35 .0Б1
Мощность двигате­ля, кВт	237	237	250	257
Тип отвала	Неповорот­ный	Поворот­ный	Неповоротный
Размеры отвала, мм: длина высота	4540 1550	4250 1550	4730 1750	4250 1850
Высота подъема отвала, мм	900	950	1170	1225
Наибольшее заглубление отвала, мм	450	450	520	440
Угол установки отвала в плане, *	90	90	90	50 …90
Угол резания, *	50…62	50	46…62	55
Скорость передвижения, км/ч: вперед назад	1,5… 16 1,5… 14	1,5…16 1,5… 14	1,5…13 1,5 …10,8	1,5…16 1,5…14
Дорожный просвет	510	500	520	500
Объем грунта, перемещаемого отвалом, м3	7,5	7,2	8	10,5
База трактора, мм	1620	1620	1625	1620
Колея, мм	1360	1360	1360	1360
Габаритные размеры, мм: длина ширина высота	9040 4540 3180	9100 4550 3180	6730 4730 3450	6550 4250 3900
Масса эксплуатационная, кг	33680	37350	43650	44427

Бульдозер тяжелого типа ДЭТ-350Б1

имеет аналогичное с буль­дозером ДЭТ-250М2Б1 назначение. Бульдозерным оборудованием служит полусферический неповоротный отвал с перекосом впра­во и влево, управляемый двумя гидроцилиндрами.

Технические характеристики

Бульдозер ДЗ-42 имеет третий тяговый класс. На время создания базовой модели машины это был для нее хороший показатель мощности. Основным отличием от базовой модели ДТ-75 является установка реверсного редуктора и отвала, что позволяет в полной мере использовать технический потенциал бульдозера. При этом машина заметно потеряла в скорости, но появилась возможность для работы со сложными грунтами, относящимися к категориям первого и второго уровней.

Основным рабочим органом ДЗ-42 является неповоротный отвал, закрепленный с помощью коробчатых толкающих брусьев и цапф на балке, расположенной поперечно. Стабильное рабочее положение отвала обеспечивается за счет жесткого винтового раскоса и гидрораскоса. В горизонтальном положении отвал удерживается за счет компенсационного механизма, не допускающего перекоса путем равномерного распределения нагрузки. На нижней кромке отвала устанавливаются сменные режущие ножи, имеющие два лезвия. Центральная часть оснащается специальным козырьком, не позволяющим пересыпаться грунту через верхнюю часть кромки отвала. Два гидроцилиндра, закрепленные на кронштейнах и приводящие отвал в движение, управляются гидросистемой с входящим в нее шестеренчатым насосом и трехсекционным гидрораспределителем. Основные технические и габаритно-массовые показатели:

• Размеры (длина✕ширина✕высота), мм — 4980✕2560✕2650.
• Дорожный просвет (клиренс), мм — 380.
• Общий вес, кг — 7390.
• Объем топливного бака, л — 245.
• Коробка передач — механика.
• Шасси — на гусеничном ходу.
• Модель двигателя — пять разных моделей четырехтактного четырехцилиндрового двигателя мощностью от 80 до 95 л.с.
• Максимально развиваемая скорость, км/ч — 11,3.
• Расход дизельного топлива, л/ч — 8,4.
• Размеры отвала (длинаXвысотаXвысота подъемаXзаглубление), мм — 2560✕800✕830✕410.

Устройство и особенности эксплуатации

Модель ДЗ 42 построена на основе трактора ДТ 75. По большинству элементов данные машины унифицированы. Для бульдозера применяется цельнометаллическая рама, жестко закрепленная с кронштейнами лонжеронов, что позволяет выдерживать серьезные нагрузки.

Все модификации ДЗ 42 оснащаются гусеничной ходовой частью, включающей подвеску пружинного типа. Ширина гусеничного полотна зависит от версии машины и может меняться от 390 до 470 мм. Бульдозер создает минимальное давление на грунт и не повреждает плодородный слой грунта.

ДЗ 42 комплектуется механической трансмиссией, в состав которой входит 7-ступенчатая коробка передач, установленная у заднего моста. Сухая 2-дисковая постоянно замкнутая муфта применяется для начала движения.

Основным элементом тормозной системы являются ленточные тормоза. Для сокращения нагрузок, создаваемых на поворотах, задний мост оснащается 2 планетарными редукторами.

Гидравлическая система бульдозера содержит насос, силовой гидроцилиндр, распределитель с гидрозамком и предохранительный клапан, контролирующий навесной механизм. Масло в гидравлическую систему поступает через фильтр и масляную емкость.

Водительская кабина бульдозера сделана из цельного металла и имеет повышенную прочность. Салон надежно загерметизирован, что предотвращает попадание частиц пыли. Также внутри установлены обогреватель и вентиляционная система, которые позволяют эксплуатировать технику независимо от погодных условий. Дополнительное усиление кабины в виде каркаса безопасности защищает оператора даже в случае переворота машины. Кабина при необходимости смещается относительно основания бульдозера, обеспечивая отличный обзор в процессе выполнения земляных работ.

Для оператора предусмотрено 2-местное подрессоренное сидение, положение которого можно менять с учетом антропометрических данных. Эргономичное расположение органов и продуманная компоновка салона сокращают степень усталости при постоянной работе.

В качестве основного рабочего органа на ДЗ 42 используется неповоротный отвал, установленный с применением цапф на балке и коробчатых толкающих брусьев. Устойчивое положение органа достигается за счет гидрораскоса и винтового раскоса. Компенсационный механизм удерживает отвал в горизонтальном положении, не допуская перекоса. В нижней части установлены сменные режущие ножи с 2 лезвиями. В центральной области имеется специальный козырек, препятствующий высыпанию грунта через верх отвала. В движение оборудование приводится посредством 2 гидроцилиндров, закрепленных на кронштейнах.

Для бульдозера используются следующие типы отвалов:

• базовый неповоротный отвал БНДТ-10;
• неповоротный отвал БНДТ-20 увеличенного размера;
• поворотный отвал БПДТ-10 с большими функциональными возможностями;
• универсальный поворотный отвал БУДТ со встроенным гидроприводом.

Двигатель

На бульдозер ДЗ-42 устанавливаются пять различных моделей двигателей, являющихся четырехтактными дизельными силовыми агрегатами с непосредственным топливным впрыском и жидкостным охлаждением. Единственное отличие между ними в выдаваемой мощности:

• РМ-80 и СМД-14НГ развивают мощность 80 л.с.
• А-41 – 90 л.с.
• Д 440-22, СМД-18Н, Д 245.5S2 — 95 л.с.

Электростартерный запуск двигателя. Усредненный расход дизельного топлива находится в пределах 8,4 л/ч, а развиваемая скорость 03,-11 км/ч.

Недостатки

Единственным недостатком бульдозера Д3-42 была и остаётся маленькая скорость передвижения, но его мощность, тяговые усилия, производительность и надёжная бесперебойная функциональность с лихвой компенсируют этот минус. К тому же, достоинством Д3-42 является и его ремонтопригодность, т. е., при выходе из строя любого элемента, его достаточно легко заменить.

Модификации

Благодаря работам по модернизации, с конвеера выходили всё те же трактора ДТ-75, но уже оборудованные отвалами поворотного и неповоротного типа.

Исходя из вида отвала, различали два варианта исполнения данной спецтехники:

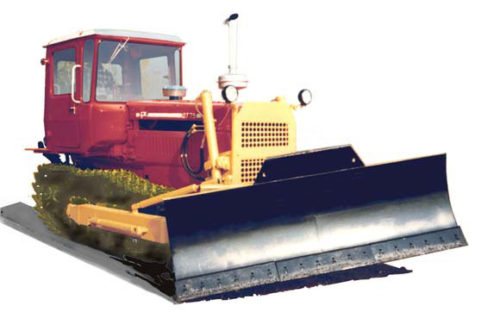

1. Д3-42П — это агрегат с отвалом полноповоротного типа, имеющий возможность менять наклон отвального механизма. Его отличительные характеристики заключались в наличии функции гидропереноса и, собственно, поворотного механизма. Улучшенные показатели маневренности позволяли значительно увеличивать производительность в осуществлении рабочих манипуляций.
2. Д3-42 — имел неповоротный отвальный механизм.

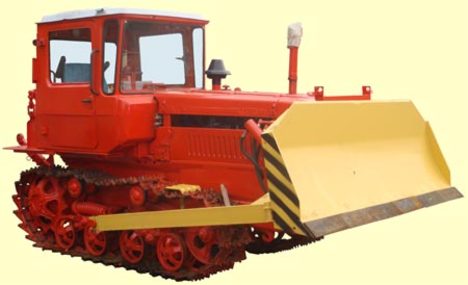

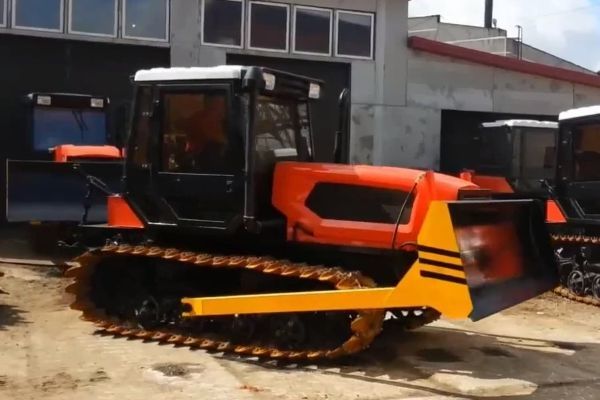

3. Д3-42Т — специальная модель, способная вести земляные работы на влажных и болотистых почвах, за что и получила своё второе название « торфяная модификация».

Сегодня производитель ВгТЗ продолжает выпуск различных модификаций Д3-42, пользующихся высоким спросом.

Технические параметры

Бульдозер Д3-42 характеризуется 3-м классом тяги, а главным отличием Д3-42 от базового варианта ДТ-75 является использование реверсного редуктора и отвального механизма. Это даёт возможность эксплуатации его в трудных климатических условиях и на сложных грунтах, относящихся с 1 — 2 категориям.

Турбированный дизель оборудован системой охлаждения на основе жидкости, что позволяет бульдозеристу долгое время эксплуатировать технику, не прерываясь на охладительные паузы.

Кроме моделей Д3-42, Д3-42П и Д3-42Т, была создана ещё одна модификация, а именно, бульдозер Д3-42Г, предназначенная для оказания мелиоративных услуг в сельском хозяйстве, для эксплуатации в горной местности и других локациях, где средне тяжёлый грунт.

Данная модель землеройной спецтехники имеет мощную (до 90 л/с) силовую установку и, отличающиеся в большую сторону, габариты. А гидравлический цилиндр с двусторонним рабочим действием позволяет отвалу входить в грунт на глубину до 30 см и подниматься на высоту до 63 см.

Чтобы вы могли наглядно представить различия бульдозера Д3-42Г от базовой модели Д3-42 по техническим характеристикам, стоит руководствоваться данной таблицей:

Устройство

Многофункциональный агрегат Д3-42 получил широкое применение за счёт грамотно разработанной конструкции и компоновки, а именно:

• Двигатель работает на дизельном топливе, запускается электростартером и имеет 5 моделей исполнения, которые представляют собой четырёхтактные силовые установки.
• Отличаются модели только по мощности: РМ-80 и СМД-14НГ — 80 л/с; А-41 — 90 л/с; СМД-18Н, Д245.5S2, Д440-22 — 95 л/с.
• Гусеничная ходовая система стоит у всех моделей данной спецтехники. Применяется рама из цельного металла и подвеска пружинного типа. В пространстве между гусеничными траками находятся боковые ланжероны, крепко состыкованные с поперечной балкой, что помогает выдерживать большие нагрузки и не повреждать верхний слой грунта, что особенно важно при сельскохозяйственных манипуляциях.
• Размер гусеничного полотна зависит от модели исполнения и может варьироваться от 390 до 470 мм.
• Гидравлическая система имеет в своей конструкции насос, распределитель с гидрозамком, силовой гидроцилиндр и предохранительный клапан, управляющий навесным механизмом. Масло гидравлика получает через масляную ёмкость и фильтр.
• Механическая коробка передач — семиступенчатая. Установлена около заднего моста. Для начала движения используется сухая муфта сцепления — замкнутая двухдисковая деталь.
• Тормозит данный агрегат ленточными тормозами.

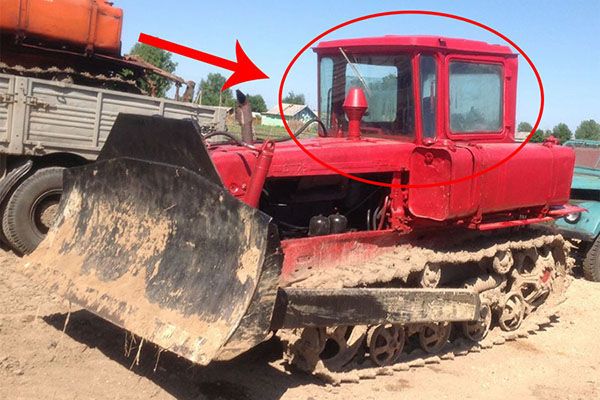

Современная кабина разработана с учётом прошлых ошибок, что повысило производительность труда бульдозериста, а именно:

1. хороший обзор даёт водителю возможность наблюдать за всеми зонами работы;
2. для безопасности усилена каркасом;
3. удобное двухместное сиденье с возможностью регулировки под определённые параметры водителя;
4. наличие системы отопления, кондиционирования и воздухоочищения.

Отдельно хочется уделить внимание навесному оборудованию, которое имеет 4 типа:

1. БНДТ-10 — неповоротный вариант исполнения, весом почти 830 кг, углом поворота в 25 градусов и шириной в 2 м 52 см. Применяется для снегоочистительных работ и на строительных участках.
2. БНДТ-20 — аналог первого варианта, но с шириной 2 м 80 см и весом — 874 кг.
3. БПДТ — поворотный вариант с углом поворота 25 градусов по отношению к оси агрегата, массой 1т 70 кг и шириной 2 м 80 см.
4. БУДТ — технические характеристики как у БПДТ, но имеет перекос в 8 градусов по поперечной плоскости, что делает этот тип универсальным поворотным механизмом.

Бульдозер ДЗ 27

Бульдозер ДЗ 27 представляет собой землеройную машину с неповоротным отвалом, созданную на базе трактора Т 130 и предназначенную для выполнения множества операций. Техника может работать в различных климатических зонах, в том числе при минусовых температурах.

В настоящее время производство модели завершено. Официальной продаже бульдозеров ДЗ 27 занимается ярославский , получивших права на данную технику. Компания реализует машины после полного капитального ремонта (при продаже выдается паспорт на модель ЯРБ-170). Модель имеет сертификат соответствия РФ. При этом завод предоставляет на бульдозер гарантию в течение 9 месяцев или 900 часов эксплуатации.

Бульдозер ДЗ 27 – специальная техника, основная функция которой заключается в срезании и перемещении грунта 1-3 категории на расстояние 60-300 метров. Рабочим органом машины является неповоротный отвал.

Модель ДЗ 27 используется в следующих областях:

• добыча полезных ископаемых;
• проведение дорожных и строительно-ремонтных работ;
• работы на карьерах и в зонах со значительными неровностями;
• строительство различных сооружений, объектов недвижимости и каналов;
• разработка россыпей, навалов, насыпей;
• рекультивация;
• различные работы в сельском хозяйстве.

В редких случаях машина применяется как толкач в составе прицепных или самоходных скреперов.

Трансмиссия и гидравлика

Бульдозер ДЗ-42 оснащен механической семиступенчатой коробкой передач (КП), располагаемой у заднего моста. Для привода в движение используется сухая постоянно замкнутая двухдисковая муфта сцепления. На ДЗ-42 установлены ленточные тормоза.

Для уменьшения создаваемых при поворотах бульдозера нагрузок, задний мост оборудован двумя планетарными редукторами.

Встроенная гидравлическая система, состоящая из силового гидроцилиндра, гидронасоса, гидрораспределителя с гидрозамком и предохранительного гидроклапана, управляет навесным оборудованием. Масло в гидросистему подается через масляный бак и фильтр.

Начало эксплуатации

Перед тем, как выехать на работу, водитель-машинист осматривает бульдозер ДЗ-42 и устраняет неисправности, обнаруженные во время проведения проверки. Осмотр проводится при заглушенном двигателе.

Эксплуатация бульдозера, находящегося в неисправном состоянии, категорически запрещена.

К работе на ДЗ-42 допускаются только прошедшие обучение и имеющие удостоверение водители-машинисты. Необходимо проверить, обеспечивает ли освещение, установленное на бульдозере, достаточную видимость всего окружающего рабочего пространства. Не следует оставлять работающую машину без присмотра, а также производить регулировочные и смазочные работы на ходу. Приступать к техническому обслуживанию и ремонту бульдозера можно только после того, как двигатель полностью остановлен.

Во время работы водитель-машинист заглубляет отвал в грунт на 410 мм под углом 55° и направляет движение бульдозера в нужную сторону. При этом ножами срезается нужный слой грунта и одновременно перемещается в отведенное для разгрузки место. Этот процесс называется отсыпкой, после окончания которой отвал необходимо поднять, и затем повторить цикл снова. Грунт перемещается на расстояние не более 60 м.

Навесное оборудование

На ДЗ-42 устанавливаются следующие отвалы:

• БНДТ-10 — неповоротный отвал шириной 2520 мм и весом 829,6 кг, способный на 25° менять положение по отношению к основанию бульдозера. Используется в основном при планировании стройплощадок и очистке дорог от снега.
• БНДТ-20 — полностью идентичен модели БНДТ-10, кроме ширины (2800 мм) и веса (874 кг).
• БПДТ — поворотный по отношению к продольной оси бульдозера отвал шириной 2800 мм, весом 1070 кг и углом поворота 25°.
• БУДТ — универсальный поворотный отвал с аналогичным БПДТ углом поворота, шириной и весом, имеющий угол перекоса 8° в поперечной плоскости.

Все отвалы имеют одинаковую высоту подъема 650 мм и максимальное заглубление 410 мм при угле резания 55°. Допускается уклон бульдозера до 20°. Управляется любой отвал при помощи двух гидроцилиндров, за исключением БУДТ, имеющем три таких устройства.

Доступные орудия, эксплуатационные характеристики

На шасси возможна установка нескольких типов отвальных механизмов:

1. «БНДТ-10». Это нож неповоротной конфигурации шириной 2,52 м, массой 830 кг. Он может изменять своё положение в вертикальной плоскости, поворачиваясь до 25 °. Задействуют отвал при расчистке снежных заносов или планировании стройплощадок.
2. «БНДТ-20». Конструкция отвала не отличается от «десятки», но размеры и масса несколько увеличены за счёт чего достигается большая производительность.
3. «БПДТ». Поворотный отвал с возможностью разворота его относительно оси трактора на 25 °. Его ширина составляет 2,8 м, а весит он 1 т.
4. «БУДТ». Универсальная конструкция, которая может поворачиваться в вертикальной и горизонтальной плоскостях.

Все перечисленные орудия могут подниматься на 0,65 м над уровнем земли, врезаться в грунт на глубину до 0,41 м. Угол эффективного резания составляет 55 °. В поднятом положении шасси способно преодолевать уклон до 20 °.

Работоспособности бульдозеров Д 28 можно только позавидовать

Бульдозер ДЗ 28 – настоящая классика отечественного машиностроения. Произведенный еще в СССР на базе трактора Т-130, он только на первый взгляд может показаться несовременным.

Хотя с момента выпуска этой модели прошло уже порядка 50 лет, конструкция и основные элементы бульдозерной техники  не так уж сильно изменились.

Если не брать в расчет уровень комфорта и компьютеризации, по надежности и производительности «старичок» ДЗ 28 ничуть не уступает современным аналогам, а по цене и стоимости запчастей – даже обгоняет.

Бульдозер ДЗ 28, как и базовый трактор Т-130.

1Г-1, согласно общепринятой классификации относится к 6 (среднему) тяговому классу бульдозеров общего назначения, так как он одинаково подходит для землеразработки, транспортировки и вспомогательной деятельности не зависимо от того, на каком грунте (первой, второй или третьей категории) предстоит работать. Однако применение ДЗ 28 в суровых климатических условиях не оправдано. Он больше подходит для регионов с умеренным климатом.

Технические характеристики бульдозера Д 28 на базе трактора Т-130

Рассмотрим основные технические характеристики бульдозера ДЗ 28. Безусловно, сегодня вряд ли кого-то можно удивить стандартным для тракторов второй половины XX века дизельным 13,53 литровым двигателем «Д-160», имеющим турбонаддув, 4 цилиндра, электростартер и предпусковой подогреватель (для запуска в мороз).

Мощность двигателя ДЗ 28 весьма не велика – всего 160 л.с. при 1250 об/мин.

Однако научно-технический прогресс позволяет с легкостью преодолеть этот недостаток у большинства морально-устаревающих моделей бульдозеров, в том числе ДЗ 28, путем установки более современных двигателей, например, производства Ярославского моторного завода, «Cummins Engine Co., Inc.», DEUTZ AG.

Главное и весьма принципиальное отличие бульдозера ДЗ 28 от остальных модификаций трактора Т-130 в том, что он оборудован прямым поворотным отвалом. Рама на шарнирах крепится к корпусу трактора, к ней приваривается шаровая опора отвала, а по бокам устанавливаются толкатели.

Оператор бульдозера вручную передвигает толкатели и тем самым двигает отвал влево, по центру или вправо. Бульдозеры с поворотными отвалами чаще используются в дорожных работах, например, для очистки проезжей части от снега.

Таким образом, наличие поворотного отвала расширяет сферу применения ДЗ 28.

Длина отвала ДЗ 28 составляет 3,94м., а высота – 1м. Вес навесного бульдозерного оборудования равен 2т. Общая же масса бульдозера ДЗ 28 вместе с отвалом, рамой и шаровой опорой оставляет 14,9 т. Нижняя точка расположения отвала – 44 см. от опорной поверхности.

Верхняя, также по отношению к опорной поверхности – 105 см. Максимальный угол резания ножей ДЗ 28 составляет 60 град. Углы поперечного перекоса и перекоса в плане соответственно 5 град. и 63-90 град.

Управление отвалом, углами перекоса, а также направлением поворота осуществляется вручную с помощью канатно-блочной системы.

Бульдозер ДЗ 28 оснащен грузоподъемником с2 гидронасосами и фрикционной лебедкой типа НШ-98У. Исполнительные гидронасосы обеспечивают давление в 10 Мпа. Коробка переключения передач (8 скоростей х 4 вала)– механического типа с двухдисковым замкнутым сцеплением. Шестерни КПП — постоянного зацепления.

Скорость бульдозера в транспортном положении составляет 8,8-12,25 км/ч. Рабочая же скорость бульдозера зависит от вида выполняемых работ. Например, при резании почвы и ее дальнейшем перемещении средняя скорость – 3,5 км/ч, при возвратном движении на задней передаче – от 4.9 км/ч. до 9,9 км/ч.

, на передней передаче – от 4,4 км/ч. до 8,8 км/ч.

Опциональные возможности и особенности ходовой части бульдозера Д 28

Трактора типа Т-130 не оборудованы валом отбора мощности, хотя технически это возможно, поэтому отбор мощности производится от коленчатого вала (спереди) и от верхнего вала КПП (сзади).

Основа ходовой части бульдозера – гусеничная лента с 5 опорными и 2 поддерживающими катками с каждой стороны. Ширина башмаков гусеничной ленты 50 см. Ходовая часть бульдозера оснащена балансирной пластинчатой подвеской. Величина дорожного просвета – 40.7см.

Ширина гусеничной колеи — 1,88м.
Кабина бульдозера рассчитана на двух человек, шумо и теплоизолирована. Вентиляция осуществляется с помощью приточного клапана, есть система обогрева. При необходимости возможна установка кондиционера, укрепленных стеклопакетов.

Список опций, с помощью которых можно расширить функционал бульдозера ДЗ 28, безусловно, огромен.Однакопри всех возможностях, столь кардинальная модернизация техники не всегда нужна. Преимущество ДЗ 28, прежде всего, в его многолетнем «опыте» использования, легкости технического обслуживания и низкой себестоимости, которые могут только пострадать при попытках усовершенствования.

Модификации

Кроме базовой модели ДЗ-42, применяемой в строительстве, коммунальной сфере и сельском хозяйстве, есть еще три основных модификации, которые следует рассмотреть более детально.

• ДЗ-42Г — специально разработанная для сельского хозяйства модель, использующаяся в основном на мелиоративных работах, а также в горной местности. Этот бульдозер оснащен одним двухсторонним гидроцилиндром.

• ДЗ-42Т — используется в заболоченных и труднопроходимых местах. Эта модификация даже получила название «торфяной». За счет ширины гусениц у бульдозера заметно увеличена опорная площадь, а высокий дорожный просвет (37 см) позволяет преодолевать завалы, колеи и другие препятствия. Звенья гусениц оснащены почвозацепами, что позволяет ДЗ-42Т работать на подвижном грунте в заболоченной местности, не проваливаясь при этом в зыбкий грунт или торфяник.

• ДЗ-42П — модель оснащается полноповоротным отвалом, фиксирующимся шарнирами на толкающих брусьях, крепящихся на специальной поперечной балке. При перекосе отвала за счет шарниров брусья проворачиваются и бульдозер остается в работоспособном состоянии. При этом изменение угла наклона по отношению к горизонтальной плоскости очень удобно при проведении работ по очистке улиц от снега.

Колёсный бульдозер – сферы применения, классификация

Колёсный бульдозер, профессионалы называют подобные машины — колёсный трактор с бульдозерным оборудованием, используют в дорожном, коммунальном хозяйствах, на общестроительных работах, в промышленности.

Дорожный самоходный агрегат при помощи отвала с ножами ведёт слоевую разработку грунта полосами, перемещает снятую земельную массу за пределы рабочей площадки или в насыпь.

Бульдозеры на платформе с пневмошинами эффективно применяются:

• при формировании котлованов, рытья каналов, кюветов и канав;
• засыпке ям, других неровностей грунта;
• создания насыпей;
• для подготовки рабочей площадки, планировки её поверхности по проектным отметкам путём снятия слоя почвы и перемещения грунтовой массы.

Отличительные особенности колёсных бульдозеров

Эффективное применение бульдозера на колёсах в сравнении с гусеничными агрегатами зависит от характера и объёма проектируемых операций.

1. Основной выигрыш — в скорости передвижения как в рабочем цикле, так и в доставке на место работ. Колёсная платформа, обеспечивает 2–3 кратное преимущество в темпе движения.
2. Шарнирно-сочлененная рама, которой оборудуется большинство тяжёлых и средних бульдозеров на пневмоходу, даёт преимущество по параметрам маневрирования.
3. Пневмоколесная схема и габаритные параметры дают возможность передвижения по дорогам общего пользования.
4. Сила нагрузочного воздействия на почву у агрегатов на пневмошинах превышает в 3–4 раза давление гусеничной ленты, что необходимо учитывать при организации работ на грунтах слабой плотности и обводнённых почвах.
5. При равной мощности силовых агрегатов тяговые характеристики гусеничных машин выше, благодаря большему опорному контакту гусеничной ленты с поверхностью.
6. Выбор колёсного бульдозера обуславливается:
   • работами на плоскости или склоне, с рыхлым слоем грунта без включения твёрдых конгломератов;
   • подошва рабочей площадки ровная, без значительных перепадов по высоте.

Классификация пневмоколесных бульдозеров

В соответствии с массой и мощностью силовой установки механизмы делятся:

• лёгкие с весом до 11 т с мощностными параметрами до 130 л. с.;
• средние с массой, не превышающей 30 т и мотором мощностью до 300 л. с.;
• машины тяжёлого класса весом более 30 т с двигателем мощностью, превышающей 300 л. с.

Лёгкие машины как правило, многофункциональные — с возможностью навеса сменного оборудования, используются в коммунальном секторе для работ по уборке тротуаров и пешеходных дорожек, улиц и площадей в городах, парковок, дворовых территорий.

Рисунок 1 Легкий бульдозер на базе колесного трактора «Беларус»

Агрегаты средней группы применяются на общестроительных и дорожных работах. При их помощи формируют котлованы под фундаментное основание зданий и сооружений, выравнивают поверхность строительных площадок, производят распределение отсыпочного материала, перемещают топливо на угольных складах.

В их функции входят вспомогательные работы по снегоуборке, зачистка мест работы экскаваторов, содержание в рабочем состоянии дорог общего назначения и промышленных, мест погрузки и разгрузки.

Рисунок 2 Средний бульдозер на базе трактора «Кировец»

Тяжелые бульдозеры на колесах в большинстве своём специализированные машины для работы на открытых участках месторождений полезных ископаемых, где требуется относительно большое по длине перемещение породной массы. Используется подобная техника в выполнении крупных проектов по прокладке автомагистралей, в захоронении и переработке отходов промышленности.

Исполнительный орган

Отвалы для бульдозеров на колёсном ходу применяют в неповоротном исполнении — жёстко закреплённом по отношению к продольной оси трактора.

Использование поворотных конструкций отвалов ограничивают отрицательные, по последствиям, воздействия боковых нагрузок на колёсную платформу.

Гидравлическая система управления отвалом принудительно, при помощи двухсторонних гидроцилиндров заглубляет или поднимает отвальное устройство.

Конструктивно отвалы выполняются в виде сварной жёсткой конструкции из металла, ножевое полотно в нижней части устройства может быть сменного типа. По размеру отвал перекрывает базовую ширину агрегата.

Кроме плоских неповоротных конструкций, предлагаются сферические отвалы, сваренные из 3, 5 секций под углами 10°,15°. Грунта в призму волочения подобные устройства набирают на 15–20% больше. Совковые отвалы оборудуются боковыми щитками для перемещения грунта на более значительные расстояния. Для рыхления плотного грунта применяются отвальные ножи с прочными зубьями.

Технические характеристики легких колесных бульдозеров

ПоказательОбозначение бульдозерного агрегата ДЗ

37А	133	160
Трактор колесный базовый	«Беларус» МТЗ
50/52	80/82	82/102
Мощностной параметр мотора, кВт	46,0	55,0
Отвальное устройство	Неповоротного типа
Размеры отвального устройства по длине, м	2,10
Погружение ножа отвального устройства в грунт, мм	200
Резание под углом	60°	55°
Объем призмы сдвигаемой грунтовой массы, м3	0.27
Темп передвижения, км/ч Передний ход реверсивное	min	max	min	max	min	max
1.3 3.3	25.8 5.6	2.5 5.3	33.4 8.0	1.69 5.3	33.4 9.0
Вес готового к работе агрегата, т	3,500	4.21	4,250

Модельный ряд

Разработчиками бульдозера создано несколько модификаций, которые позволяют значительно повысить производительность агрегата и расширить сферу его применения. Покупатель может подобрать машину для конкретных условий работы.

1. Модель ДЗ-42П, оснащенная отвальным механизмом полноповоротного типа. Поворотный отвал фиксируется на брусьях универсальными шарнирами. Задние концы каждого толкающего бруса крепятся к специальной балке с помощью упряжных шарниров. Благодаря шарнирам, толкающий брус, при возникновении перекоса отвала, поворачивается, сохраняя работоспособность бульдозера. Это позволяет изменять угол наклона отвала относительно горизонтальной опорной оси, что удобно при очистке территорий от снега и выполнении других специфических работ. По предварительному согласованию с заказчиком модель поставляется в одном из двух вариантов:
   с универсальным поворотным механизмом, имеющим функцию гидроперекоса;
2. с поворотным механизмом прямой конструкции.
3. Модель ДЗ-42Т, которая является торфяной модификацией бульдозера. Она имеет большую площадь опоры, за счет увеличения ширины гусениц и дорожного просвета. Благодаря высокому клиренсу (до 37 см), бульдозер с легкостью преодолевает глубокие колеи, завалы в лесу и прочие помехи. Каждая гусеница состоит из 42-х звеньев, оснащенных специальными почвозацепами. Эти особенности ходовой части позволяют использовать ДЗ-42Т для выполнения работ на заболоченной местности и в условиях подвижности грунта. Бульдозер не проваливается в зыбкую почву во время работы.
4. Модели ДЗ-42Г и ДЗ-42Г-1, оснащенные одним гидроцилиндром двухстороннего действия. Они находят применение в различных сферах, в том числе и для выполнения земляных работ в горной местности.

Цены и аналоги

Средняя стоимость:

	Модель ДЗ-42Г	Модификация ДЗ-109	8	27	28	110	162	170	171
Б/У модель, руб.	500 000	800 000	250 000	300 000	350 000	400 000	1 500 000	2 000 000	2 100 000
