Механизм газораспределения дизельных двигателей СМД-23-24-31

Описание двигателя

Линейка шестицилиндровых V-образных двигателей СМД представлена такими моторами, как СМД 60…65 и их более мощными версиями — это СМД 72 и 73.

По своим конструктивным особенностям СМД 60 — это четырехтактное силовое устройство с непосредственным впрыском дизельного топлива. Из основных деталей этого двигателя выделяется блок-картер. В данном типе мотора он предназначен для того, чтобы объединить в один цельный блок цилиндры и добавить к ним верхнюю часть картера коленчатого вала. Необходимая жесткость в таком моторе достигается за счет наличия перегородок между цилиндрами и торцевыми стенками блока-картера.

Охлаждение данного двигателя осуществляется при помощи воды. В зимнее время в этой системе допускается замена воды на антифриз. В системе имеется центробежный водяной насос, который и обеспечивает необходимую циркуляцию жидкости по всей замкнутой системе охлаждения.

Отказы в двигателях тракторов: повышенный расход масла.

При повышенном расходе масла, интенсивном выходе сизого дыма из шланга сапуна проверяют, не нарушена ли целостность прокладки головки цилиндра и не соединилась ли газовая полость с полостью масляного картера.

Выхлопные газы при выходе через сапун увлекают за собой частицы масла. Метод определения— поочередное отключение левого и правого ряда форсунок, что определит уменьшение выхода газа из шланга сапуна. Если при отключении левого ряда форсунок выход газов уменьшается, то снимают левую головку цилиндров, обратив внимание на возможные сколы поршня по наружному диаметру.

Следует знать, что при длительной работе двигателя с прорывом газов может закоксоваться зазор между направляющей шпилькой и отверстием головки цилиндров.

Съем головки при этом весьма затруднителен. Чтобы снять головку, рекомендуется приварить гайку на закоксованной шпильке и вывернуть ее из блока. При отсутствии электросварки шпильку расклепывают.

Обслуживание

Техническое обслуживание этих двигателей сводится к тому, что требуется постоянный контроль его работы, а также своевременное проведение регламентных работ, которые прописываются в инструкции по эксплуатации каждого двигателя. Производитель может гарантировать, что: мотор будет работать долго и безотказно; сохранять все свои мощностные показатели на протяжении всего срока службы; отличаться высокой экономичностью; только в том случае, если будет обеспечено необходимое техническое обслуживание, прописанное в инструкции.

К ремонту двигателей СМД прибегают чаще всего из-за того, что возникают неисправности, а они, в свою очередь, появляются только из-за несоблюдения правил эксплуатации. Если произошел выброс картерного масла через выхлопную трубу, то в качестве ремонтных работ, необходимо длительное время эксплуатировать мотор на малых или холостых оборотах. Если выброс масла произошел через картер маховика, то для этого есть две причины: самоподвижный сальник был деформирован, уплотнительное кольцо редуктора было срезано. В качестве ремонта необходимо заменить вышедшие из строя части.

СМД-23, СМД-24, СМД-31А

Устройство двигателей СМД этой линейки следующее:

Технические параметры данных двигателей также полностью соответствуют нынешним требованиям. Литровая мощность СМД 23 равна 19,9 кВт/л, а для двигателя СМД-31А 18,2 кВт/л. Удельная металлоемкость данных двигателей, как и удельный расход топлива, также находятся на высоком уровне. Расход масла на угар составляет от 0,4% до 0,5% по отношению к расходу топлива. Достижение таких высоких показателей стало возможным из-за того, что в системе используется турбонаддув воздуха в цилиндры, а также происходит охлаждение надувочного воздуха. Кроме того, в этих моторах также реализовано масляное охлаждение поршней, демпфирование крутильных колебаний и улучшен температурный режим работы дизеля, посредством введения водомасляного теплообменника.

Регулировка клапанов в двигателе СМД-60/62

Регулировка клапанов двигателя СМД-60 (трактора Т-150): сначала устанавливается поршень 1 цилиндра в ВМТ на ходе сжатия. Вращая коленчатый вал при снятых колпаках головок цилиндров, необходимо следить за движением клапанов первого цилиндра; после того как выпускной клапан, а затем впускной откроются, нажимают на указатель ВМТ, находящийся с правой стороны на картере маховика, и продолжают вращать коленчатый вал, пока стержень указателя попадет в лунку на маховике. Коленчатый вал прокручивают при помощи дублирующего механизма пуска. Снимают лючок на картере маховика, находящийся с правой стороны под топливным фильтром грубой очистки, и под болт устанавливают стрелку, совместив ее конец с риской на маховике, обозначенной «ВМТ». Освободив стержень указателя ВМТ (под действием пружины он возвращается в первоначальное положение), продолжают поворачивать коленчатый вал по часовой стрелке (примерно на 45°) до совмещения конца стрелки с риской на маховике, отмеченной цифрами «1» и «4».

Щупом проверяют зазор между бойком коромысел и торцом клапанов первого и четвертого цилиндров. Зазор регулируют следующим образом: отпускают ключом контргайку и отверткой устанавливают регулировочный винт в положение требуемой величины зазора; щуп должен плотно входить в зазор. После затяжки контргайки проверяют (рукой) плавность вращения штанги и величину зазора (щупом). Провернув коленчатый вал на 240° в том же направлении до совпадения метки с цифрами «2» и «5» с концом стрелки, аналогично регулируют зазоры в клапанах второго и пятого цилиндров. Затем, провернув коленчатый вал еще на 240° до совпадения стрелки и метки с цифрами «3» и «6», регулируют зазоры в клапанах третьего и шестого цилиндров. Следует иметь в виду, что при повороте коленчатого вала от метки «1»—«4» к метке «2»—«5» пропускается метка «3»— «6». Это положение метки «3»—«6» соответствует расположению поршней третьего и шестого цилиндров вблизи ВМТ на такте выпуска, где имеется перекрытие фаз клапанов. Регулировать зазоры в этом положении нельзя. После регулировки клапанов колпаки устанавливают на место. При этом необходимо следить за правильностью установки резиновой прокладки, а также не следует перетягивать гайки крепления колпаков, чтобы избежать появления течи масла из-под колпака. На двигателях СМД-60 выпуска 1971—1972 гг. метки на маховике расположены с учетом порядка работы цилиндров 1—4—2— 5—3—6 (рис. 40). Зазоры в клапанах регулируются по каждому цилиндру отдельно: в положении ВМТ — в клапанах первого цилиндра, потом проворачивается коленчатый вал до совмещения конца стрелки с меткой «4» и регулируются зазоры в клапанах четвертого цилиндра и затем последовательно в 2—5—3—6 цилиндрах.

Двигатель СМД: Технические характеристики, неисправности и тюнинг

Харьковский приступил к производству дизельных двигателей в середине прошлого века. Продукция предназначалась для установки на транспортных средствах, работающих в сельском хозяйстве – комбайнах, тракторах. Дизельный двигатель СМД зарекомендовал себя среди пользователей, как надежный механизм, работающий в течение длительного эксплуатационного срока без капитального ремонта. На данный период завод прекратил свое существование, производство современных моторов этой категории налажено в Белгороде. Теперь из выпускает Белгородский моторный завод.

Описание двигателей СМД

Модификации дизельных двигателей внутреннего сгорания, выпускаемые под брендом СМД, обладают общими достоинствами:

1. Экономичность, низкий расход дизтоплива.
2. Компактность конструкции.
3. Сравнительно небольшая масса.
4. Доступность переналадки (чаще всего требуется изменить мощность агрегата).
5. Большое количество запасных частей по доступным ценам в торговой сети.
6. Невысокая стоимость агрегата, в сравнении с импортными аналогами.

Благодаря большому количеству преимуществ данных моторов, они широко используются при производстве сельхозтехники. В состав моторов СМД входят гидравлические насосы высокого давления для обслуживания гидросистемы. Одновременно с насосами, на с/х машины дополнительно устанавливаются специальные искрогасители. В конструкцию моторов включены топливные фильтры тонкой очистки. Их устройство позволяет производить очистку и промывку без демонтажа и разборки.

В зависимости от области использования и конструкции модификаций, силовые агрегаты бренда СМД разделяются на следующие категории:

• четырехцилиндровые, расположение цилиндров – рядное;
• шестицилиндровые, рядные;
• 6-цилиндровые, У-образные.

Дизельный двигатель СМД 18 Н

В конструкцию мотора входят четыре цилиндра. Топливо в цилиндры подается при помощи фирменного насоса ТНВД «Моторпал» PP4M10P1F-4214 производства Чехии.

1. Впрыск топлива – непосредственный.
2. Двигатель оборудован турбонаддувом.
3. Система охлаждения – жидкостная.

Технические характеристики двигателя СМД 18Н:

• мощность – 100 л. с.;
• число оборотов коленвала на холостом ходу 600 – 1950 об/мин;
• удельный расход дизтоплива 165 – 170 г/с. с. ч;
• вес двигателя от 735 до 880 кг.

Двигатель СМД 60

Силовой агрегат СМД 60 предназначен для гусеничных тракторов Т-150, производства завода ХТЗ. Двигатель СМД 62 – для колесной модификации Т-150К соответственно.

Описание устройства СМД-60/62:

1. Количество цилиндров – 6 шт.
2. Число тактов – 4.
3. Мощность – 150 л. с.
4. Тип охлаждения – жидкостное (в летнее время в систему заливается вода, при отрицательных температурах окружающей среды – антифриз).
5. Впрыск дизтоплива – непосредственный.
6. Турбонаддув – имеется.
7. Расположение цилиндров – у-образное со смещением.
8. Ход поршня меньше диаметра цилиндра – короткоходовой вариант исполнения.

В состав двигателя входят:

• топливный насос ТНВД;
• фильтры грубой, тонкой очистки топлива;
• моторное масло очищается при помощи специальной центрифуги;
• циклонный воздухоочиститель (пыль из него удаляется автоматически);
• пусковой мотор П-350;
• предпусковое нагревательное устройство;
• генератор переменного тока,
• турбокомпрессор двигателя размещен в развале цилиндров.

Основное отличие СМД 62 от базовой модели состоит в обеспечении перехода на повышенную мощность в 165 л.с. Пневматическая система трактора Т-150К оборудована специальным нагнетающим компрессором.

Техническое обслуживание двигателей СМД 60/62

В качестве смазочных жидкостей для тракторных двигателей данных моделей рекомендуется использовать специальные марки. В летнее время – это моторное масло М10Г, соответственно для зимы – М8Г. Если не удалось приобрести рекомендованные жидкости, можно временно воспользоваться заменителями:

• летняя моторная смазка – М 10В;
• зимнее дизельное масло – ДС-8.

Внимание: При использовании аналогов нужно перейти на топливо с уменьшенным содержанием серы (не более 0,5%).

Двигатель СМД 14

Четырехцилиндровый дизельный мотор СМД 14А входит в комплектацию Харьковского трактора Т-74, а СМД-14Б предназначен для серийного трактора – ДТ-54В, выпускаемого на Волгоградском тракторном заводе.

Технические характеристики двигателя СМД 14

1. Номинальная мощность мотора – 75 лошадиных сил.
2. Количество цилиндров – 6 штук, диаметр – 130 мм.
3. Характер расположения цилиндров – У-образное, с углом развала в 90°.
4. Число оборотов коленвала 800 – 2180 об/мин.
5. Длина хода поршня – 115 мм.
6. Тип системы охлаждения – водяной.
7. Вентиляция системы охлаждения – принудительного типа.
8. В состав СМД-14 входит система пуска с мотором П-350.

Двигатели СМД-31

Шестицилиндровые, четырехтактные дизельные моторы оборудованы турбонаддувом.

Мощность СМД-31А равна 235 лошадиных сил. Основное применение – комбайн ДОН-1500.

СМД 31.16 создан для комбайна «Славутич» производства Херсон, его мощность равна 265 л. с.

СМД 31.20 – «Обрий», зерноуборочный комбайн производится на в Харькове. Мощность мотора – 230 л. с.

Технические характеристики двигателя СМД 31:

• частота вращения коленвала – 800 – 2130 об/мин.;
• расход горючего от 165 до 172 г/л.с.ч;
• пусковая система оборудована электростартером 3212.3708, а также электрическим подогревателем факельным ЭФП 8101500;
• вес мотора в сборе – 1050 – 1100 кг.

Двигатель СМД 22

Данный силовой агрегат устанавливается на различных зерноуборочных машинах отечественного производства: СКД-6 М, «Нива», «Енисей».

Технические характеристики СМД-22:

• Количество цилиндров – 4 штуки.
• Номинальная мощность – 140 лошадиных сил.
• Количество оборотов – 650 – 2130 об/мин.
• Расход топлива – 171 г/л.с. ч.
• Модель пускового двигателя – П-10 УД.
• Вес агрегата равен 735 – 880 кг.

Технические характеристики двигателя СМД 21:

• полное название модификации — СМД-21.07.02;
• оборудование – турбонаддув;
• жидкостное охлаждение;
• ТНВД «Моторпал»;
• число цилиндров – 4 шт.
• количество оборотов – 2400 об/мин;
• момент кручения 610 Н.м;
• система пусковая – электростартер, 24 вольта;
• эксплуатационный срок до капитального ремонта – 10 лет.

Краткий обзор моделей СМД

Двигатели СМД 15Н и 14Н не оборудованы турбинами, относятся к категории безнаддувных моторов. Благодаря повышенным мощностным показателям (68 л. с.), нашли применение в таких областях, как:

• тракторы «ЮМЗ»;
• дорожная техника (погрузчики, укладчики асфальта, катки);
• строительное оборудование.

Четырехцилиндровые турбонаддувные дизельные моторы СМД-17Н, 18Н мощностью не менее 100 лошадиных сил, устанавливаются:

• на сельскохозяйственных тракторах Вг ТЗ, ДТ-75;
• лесных модификациях ЛХТ-55 «ОТЗ», ТДТ-55;
• экскаваторах «АТЭК».

СМД-19 обладает мощностью от 120 до 145 л. с., СМД-20 – 125 л. с. Обе модели относятся к 4-х цилиндровым турбодизелям. Область использования – фронтальные погрузчики, трактора, зерноуборочные комбайны и пр.

Возможен ли тюнинг двигателей СМД

По мнению специалистов, силовые агрегаты, предназначенные для сельскохозяйственной техники, не подвергаются усовершенствованиям с целью улучшить мощностные характеристики. Это объясняется тем, что их конструкция и методы изготовления рассчитаны на выполнение конкретных работ в определенных условиях. Любое вмешательство в регулировки, настройки и конструкцию СМД приведет к нарушению сбалансированной работы двигателя и транспортного средства в целом.

Создана широкая линейка моделей СМД, отличающихся мощностными характеристиками. Различные машины спецтехники комплектуются наиболее подходящим мотором из имеющегося широкого диапазона.

При желании преобразить внешний вид транспортного средства допускается применять светодиодный тюнинг.

Механизм газораспределения дизельных двигателей СМД-23-24-31

Механизм газораспределения дизельных двигателей СМД-23-24-31.

Механизм газораспределения предназначен для впуска в цилиндры свежего воздуха и выпуска продуктов сгорания. Он состоит из распределительного вала, зубчатых колес распределения, впускных и выпускных клапанов, крепежных деталей.

Распределительный вал дизеля СМД-31 стальной, четырех-опорный, СМД-23 трехопорный. Поверхности шеек и кулачков закалены ТВЧ.

У дизеля СМД-31 на средних шейках распределительного вала имеется кольцевая канавка, через которую масло подается к клапанному механизму. У дизеля СМД-23 на последней шейке распределительного вала просверлен канал, обеспечивающий подачу масла к клапанному механизму.

Привод распределительного вала осуществляется через промежуточное зубчатое колесо, находящееся в зацеплении с зубчатыми колесами коленчатого вала и топливного насоса. Для обеспечения правильности сборки на зубчатых колесах имеются метки Р (распределительный вал), К (коленчатый вал), Т (топливный насос). При сборке метки должны быть совмещены.

Рис. 14. Распределительный вал и клапанный механизм дизеля СМД-31: 1 – распределительный вал; 2 – впускной клапан; 3 – тарелка клапана; 4 – сухарь; 5 – ось коромысел; 6 – коромысло; 7 – стопорное кольцо; 8 – пробка; 9 – гайка; 10 – регулировочный винт; 11 – втулка тарелки; 12 – внутренняя пружина клапана; 13 – наружная пружина клапана; 14 – впускной клапан; 15 – штанга толкателя; 16 – толкатель; 17 – подпятник; 18 – зубчатое колесо распределительного вала; 19 – штифт; 20 – шайба; 21 – болт

Рис. 15. Распределительный вал и клапанный механизм дизеля СМД-23: 1 – шестерня распределительного вала; 2 – распределительный вал; 3 – впускной клапан; 4 – тарелка клапанной пружины; 5 – втулка; 6 – сухарь клапана; 7 – втулка оси коромысел; 8 – распорная пружина; 9 – выпускной клапан; 10 – внутренняя пружина клапана; 11 – наружная пружина клапана; 12 – штанга толкателя; 13 — толкатель; 14 – валик механизма декомпрессии; 15 – ось коромысел; 16 – стойка валиков коромысел и механизма декомпрессии; 17 – палец промежуточной шестерни; 18 – регулировочный винт; 19 – контровочная гайка регулировочного винта; 20 — коромысло клапана; 21 – стопорное кольцо; 22 – корпус механизма декомпрессии; 23 – промежуточная шестерня; 24 – шайба; 25 – болты крепления промежуточной шестерни; 26 – стопорная шайба; 27 – болты крепления шестерни распределительного вала

На кулачки распределительного вала опираются толкатели, совершающие при работе возвратно-поступательное движение, и кулачок. В толкателях расположены штанги, изготовленные из стального прутка. Сфера штанг закалена ТВЧ. При работе штанги приводят в движение коромысла, которые открывают клапаны, закрывающиеся под воздействием пружин. Клапанные пружины закреплены на клапанах с помощью тарелки, втулки и сухаря.

Рис. 16. Зубчатые колеса распределения механизма газораспределения дизеля СМД-31: 1 – зубчатое ведомое колесо привода масляного насоса; 2 – зубчатое ведущее колесо привода масляного насоса; 3 – зубчатое колесо коленчатого вала (ведущее); 4 – зубчатое колесо привода насоса НШЮЕ-З-Л; 5 – зубчатое колесо распределительного вала; 6 – зубчатое колесо (промежуточное); 7 – зубчатое колесо привода топливного насоса

Рис. 17. Зубчатые колеса распределения дизелей типа СМД-23: 1 – зубчатое ведомое колесо привода масляного насоса; 2 – зубчатое ведущее колесо привода масляного насоса; 3 — зубчатое колесо привода насоса НШ50У-2Л (или НШ32-2-Л); 5 – зубчатое колесо привода насоса НШЮЕ-З-Л; 6 — зубчатое колесо распределительного вала; 7 – промежуточное зубчатое колесо; 8 – зубчатое колесо привода топливного насоса

В дизеле СМД-31 на каждой головке цилиндров имеются три оси коромысел (с двумя коромыслами на каждой оси). Осевое перемещение коромысел ограничено стопорными кольцами. В дизеле СМД-23 одна ось коромысел.

Клапаны изготовлены из жаропрочной стали, а направляющие втулки, расположенные в головках цилиндров, металлокерамические.

Техническое обслуживание механизма газораспределения заключается в периодической проверке и при необходимости регулировке зазора между бойком коромысла и торцами стержня клапана, проводимых через 480 моточасов.

Номинальный зазор для впускных и выпускных клапанов холодного дизеля 0,4…0,45 мм.

При проверке и регулировке зазоров дизелей СМД-23 и СМД-31 установите поршень первого цилиндра в в. м.т., для чего, вращая коленчатый вал по ходу часовой стрелки, наблюдайте за клапанами первого цилиндра. Они должны открыться, а затем закрыться. Продолжая медленно проворачивать коленчатый вал, совместите метку в. м.т. на маховике с риской-указателем на картере маховика (рис. 18). При этом положении клапанов проверьте и при необходимости отрегулируйте зазор. Для выполнения операции используйте гаечный ключ 17×19, торцовый ключ 12×14, отвертку и щуп № 2 или 3.

Регулировку зазоров остальных клапанов проводите в последовательности работы цилиндров дизеля (СМД-23: 1-3-2-4; СМД-31: 1-5-3-6-2-4), проворачивая коленчатый вал дизеля СМД-23 на полоборота, СМД-31 – на 120°.

Рис. 18. Указатель в. м.т. на картере маховика и шкала на маховике дизелей СМД-31: 1 – риска (указатель) в. м. т. на картере маховика; 2 – метка в. м. т. на маховике; 3 – картер маховика; 4 – венец маховика; 5 – шкала маховика

Рис. 19. Проверка и регулировка зазора между стержнем клапана и бойком коромысла: 1 – головка; 2 – коромысло; 3 – контро-вочная гайка; 4 – регулировочный винт; 5 – клапан

Рис. 20. Установка шпильки на картере маховика дизеля СМД-24 (с пуском от пускового двигателя) для определения в. м. т.

На дизеле СМД-24 необходимо после открытия и закрытия клапанов вывернуть из картера маховика шпильку, установить ее обратной (нерезьбовой) частью в то же отверстие и, медленно продолжая вращать коленчатый вал, совместить шпильку с отверстием в маховике (рис. 20). При этом положении клапанов проверьте и при необходимости отрегулируйте зазор. Регулировку зазоров остальных клапанов проводите в последовательности работы цилиндров дизеля (1-3-2-4), каждый раз проворачивая коленчатый вал по ходу часовой стрелки на пол-оборота.

СМД-62

Установка таких двигателей осуществляется на тракторы Т-150. Сам агрегат состоит из таких частей, как: блок-картер, кривошипно-шатунный механизм, две головки цилиндров, система охлаждения и система смазки, механизм распределения газа (ГРМ).

Размещение цилиндров в таком моторе осуществлено под углом в 90 градусов или 1,53 радиан. Также эти цилиндры выполняются в виде единого блока с верхней частью картера. Для осуществления процесса очистки топлива в этом двигателей имеется два вида фильтров. Один предназначается для тонкой очистки топлива, другой для грубой очистки. Для того чтобы очищать воздух, поступающий в цилиндры, в двигателе предусмотрена система воздухоочистки, которая представлена в виде бумажных фильтрующих элементов. Для того чтобы запустить данный двигатель, используется одноцилиндровый бензиновый пусковой двигатель. Передача вращения от этого двигателя к маховику СМД-62 осуществляется посредством редуктора с одной ступенью.

ТНВД СМД-60 трактора Т-150

Топливный насос НД-22/6Б4 в двигателе СМД-60 — двухплунжерный насос высокого давления, распределительного типа, с дозированием топлива, изменением конца подачи, с механическим всережимным регулятором, поршневым подкачивающим насосом и насосом ручной прокачки топлива. Снабжен автоматической муфтой для изменения угла опережения впрыска. Насос обеспечивает короткий впрыск топлива, автоматическое увеличение цикловой подачи топлива на пусковых оборотах и заданный запас крутящего момента при перегрузке двигателя СМД-60. Направление вращения вала насоса — правое. Насос крепится к проставке картера маховика двигателя четырьмя шпильками посредством фланца.

1 — корпус привода тахоспидометра;2 — ступица грузов;3 — груз регулятора;4 — рычаг корректора;5 — корпус корректора;6 — шток корректора;7 — пружина;8 — винт корректора;9 — винт-ограничитель;10 — пружина регулятора;11 — рычаг вильчатый;12 — валик рычага управления;13 — винт регулировки оборотов;14 — винт «Стоп»;15 — вал регулятора;16 — промежуточная шестерня;17 — головка секции высокого давления;18 — штуцер высокого давленая;19 — уплотнительное кольцо;19 — гайка соединительная;20 — втулка плунжера:21 — дозатор;22 — плунжер;23 — уплотнительное кольцо;24 — зубчатая втулка;25 — пружина толкателя;26 —- тарелка пружины;27 — толкатель;28 — кулачковый вал;29 — штифт;30 — демпферная пружина;31 — эксцентриковый вал;32 — шайба блокировки вала регулятора;33 — крышка подшипника;34 — рычаг управления насосом;35 — -насос ручной прокачки;36 — подкачивающий насос;37 — боновая крышка. Автомат изменения угла установлен на переднем носке кулачкового вала насоса. К задней стенке корпуса насоса двумя шпильками крепится корпус привода тахоспидометра, к фланцу которого присоединяется редуктор тахоспидометра. Привод редуктора тахоспидометра осуществляется поводком, укрепленным на заднем конце эксцентрикового вала привода подкачивающего насоса. На тракторах Т-150 и Т-150К устанавливаются разные редукторы тахоспидометра, поскольку не одинакова номинальная частота вращения коленчатого вала двигателей СМД-60 и СМД-62. На насосе двигателя СМД-60 установлен редуктор тахоспидометра ПТ-3802000С, а на насосе двигателя СМД-62 — ПТ-3802000У. Обозначение привода, направление вращения и номинальное число оборотов двигателя набиты на фланце корпуса редуктора. Например, обозначение привода для двигателя СМД-62: ПТ-3802000У 2100ПР. Смазка топливного насоса — автономная. На двигателях, изготовленных до сентября 1973 г., топливные насосы имеют циркуляционную смазку. При этом варианте смазка в насос подается по трубке, которая одним концом подсоединена штуцером к опоре шестерни 1 вместо болта (заглушки) 2, а вторым концом — к месту, где устанавливается сапун. Масло из насоса сливается в полость проставки 12 через зазор в месте выхода носка кулачкового вала. В этом исполнении сальник 15 не устанавливается, крышка подшипника имеет другую конструкцию.

Стоимость и отзывы о двигателе СМД

Стоит отметить, что стоимость этих двигателей очень низкая. Ее нельзя сравнить с импортными аналогами. Низкой стоимостью отличаются и все комплектующие для этих агрегатов, которые могут понадобиться при ремонте. Также стоит отметить, что, несмотря на длительный перерыв в производстве этих моделей, запасных частей на них очень много и найти их нетрудно, так как раньше этих двигателей выпускалось слишком уж много.

Однако стоит заметить, что низкая стоимость у них не просто так. Отзывы о СМД-21, к примеру, не самые приятные. Несмотря на то что капитальный ремонт проводился раз в год, максимальная скорость была лишь 80 км/ч при езде с горки и выжатом сцеплении, а если не выжимать — то 60 км/ч. Также владельцы говорили о том, что от вибрации в двигателе постоянно все раскручивалось. Единственный плюс, который выделялся по отзывам пользователей, это расход топлива, который составлял всего лишь 20 литров на 100 км.

Краткий обзор моделей СМД

Двигатели СМД 15Н и 14Н не оборудованы турбинами, относятся к категории безнаддувных моторов. Благодаря повышенным мощностным показателям (68 л. с.), нашли применение в таких областях, как:

• тракторы «ЮМЗ»;
• дорожная техника (погрузчики, укладчики асфальта, катки);
• строительное оборудование.

Четырехцилиндровые турбонаддувные дизельные моторы СМД-17Н, 18Н мощностью не менее 100 лошадиных сил, устанавливаются:

• на сельскохозяйственных тракторах Вг ТЗ, ДТ-75;
• лесных модификациях ЛХТ-55 «ОТЗ», ТДТ-55;
• экскаваторах «АТЭК».

СМД-19 обладает мощностью от 120 до 145 л. с., СМД-20 – 125 л. с. Обе модели относятся к 4-х цилиндровым турбодизелям. Область использования – фронтальные погрузчики, трактора, зерноуборочные комбайны и пр.

Корпусные детали дизельных двигателей СМД-23-24-31

Корпусные детали дизельных двигателей СМД-23-24-31.

К корпусным деталям дизелей относятся блок-картер, головки цилиндров, картер маховика, картер распределительных зубчатых колес и передняя крышка. Все эти детали дизелей СМД-31, СМД-23/24 выполнены из чугуна.

Блок-картер представляет собой чугунную отливку. У дизелей СМД-23/24 и СМД-31 верхняя часть отливки образует блок цилиндров, а нижняя – верхнюю часть картера коленчатого вала. В верхней части блок-картера выполнены вертикальные расточки, в них установлены гильзы цилиндров (рис. 1) и (рис. 2). Полость между стенками блок-картера и гильзами образует рубашку, заполненную охлаждающей жидкостью.

В поперечных перегородках нижней части блок-картера расточены поверхности для подвески коленчатого вала. Вместе с крышкам (см. рис. 1) и 1 (см. рис. 2) они образуют постели для коренных подшипников коленчатого вала. Для обеспечения соосности коренных подшипников постели в блок-картере растачивают в сборе с крышками с одной установки. В дизелях СМД-23/24 коренных подшипников пять, в СМД-31 – семь.

Конструкция блоков рядных двигателей не исключает возможный поворот крышки коренного подшипника, и поэтому при их установке необходимо совмещать пазы для усиков вкладышей на постели блока и крышки.

Для предотвращения перестановки крышек с одной опоры на другую на крышках нанесены порядковые номера от 1 до 7, а на нижней плоскости блок-картера – соответствующие им номера.

При сборке дизелей гайки крепления крышек коренных подшипников следует затягивать равномерно в определенной последовательности.

В связи с применением на дизелях СМД-23/24 и СМД-31 охлаждения поршней маслом в блок-картере касательно каналу главной масляной магистрали выполнены сверления, в которые установлены форсунки. Выходя из форсунки (рис. 3), струя масла омывает дно поршня, охлаждая его.

В переднюю стенку блок-картеров запрессована бронзовая втулка (см. рис. 1) и (см. рис. 2), которая является передней опорой распределительного вала. Остальные опоры распределительного вала дизелей СМД-23/24 расточены непосредственно в блоке, а у СМД-31 – это запрессованные бронзовые втулки.

Осевые нагрузки, действующие на коленчатый вал, воспринимаются третьей опорой коренного подшипника (дизели СМД-23/24) и четвертой (дизель СМД-31), в которой установлены четыре сталеалюминиевых полукольца: два в выточках блок-картера и два в крышке подшипника.

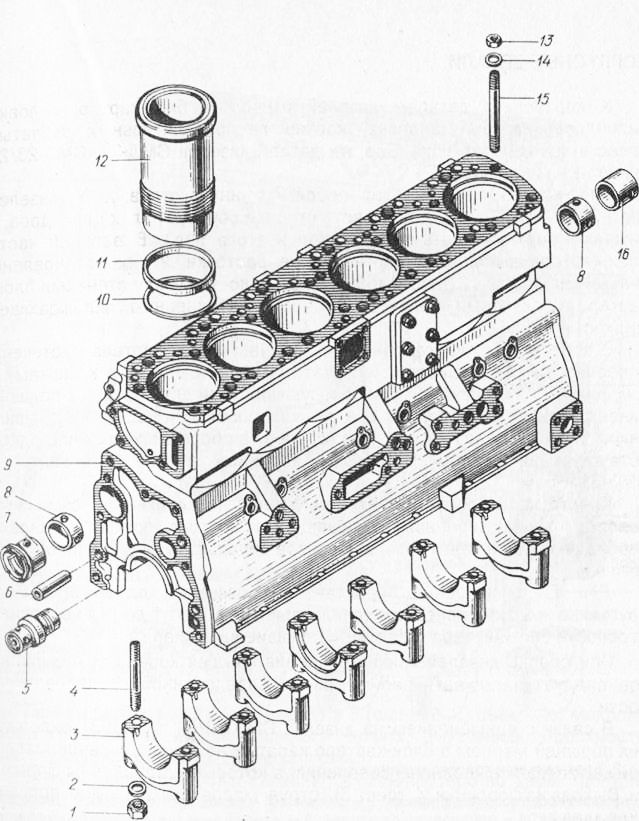

Рис. 1. Блок-картер дизеля СМД-31: 1 и 13- гайки; 2 и 14 – шайбы; 3 – крышка коренного подшипника; 4 – шпилька; 5-палец промежуточного зубчатого колеса; 6 – направляющая втулка; 7 – передний подшипник (втулка) распределительного вала; 8 – средние подшипники распределительного вала; 9 – блок-картер; 10 и 11 – уплотнительные резиновые кольца; 12 — гильза; 15 – шпилька крепления головки цилиндров; 16 – задний подшипник распределительного вала

Рис. 2. Блок-картер и головка цилиндров дизелей СМД-23/24: 1 – крышка коренного подшипника; 2 – шпилька; 3 – палец промежуточной шестерни распределения; 4 – направляющая втулка; 5 – втулка передней опоры распределительного вала; 6 – блок-картер; 7 – прокладка головки цилиндров; 8 – головка цилиндров; 9 – гильза; 10 – уплотнительные резиновые кольца; 11 – корпус уплотнения коленчатого вала (верхний); 12 – шпилька крепления картера маховика; 13 – корпус уплотнения коленчатого вала (нижний); 14 – вкладыш коренного подшипника

Рис. 3. Схема подачи масла на поршень: 1 – поршень; 2 – шатун; 3 – канал главной масляной магистрали; 4 – форсунка; 5 — блок-картер; 6 – штифт; 7 – специальная гайка; 8 – корпус форсунки; S – втулка; 10 – стопорная шайба; 11 – уплотнитель-ное кольцо; 12 – фильтр; 13 – трубка

Рис. 4. Уплотнение плоскости разъема между головкой цилиндров и блок-картером: 1 – головка цилиндров; 2 – кольцо; 3 — прокладка; 4 – гильза; 5 – блок-картер

Гильзы цилиндров и съемные, мокрого типа, изготовлены из специального чугуна. Внутренняя поверхность гильз закалена токами высокой частоты.

Гильзы цилиндров устанавливают в блок-картере по двум центрирующим пояскам: верхнему и нижнему. В верхнем пояске гильза закрепляется буртом, в нижнем уплотняется двумя резиновыми кольцами 11 (см. рис. 1) и 10 (см. рис. 2). Канавки под резиновые кольца в дизелях СМД-23, СМД-24 расположены на центрирующем пояске в блоке, а в СМД-31 – на самой гильзе. Поэтому конструкция гильз цилиндров различна.

Для дизелей СМД-23/24 применяется гильза 14-0102, а для СМД-31 -31 -0102А.

Верхний бурт гильзы у всех дизелей служит для крепления ее в блок-картере. При затяжке гаек крепления головки цилиндров гильза плотно прижимается к блок-картеру благодаря тому, что верхний торец выступает над плоскостью блок-картера на 0,06…0,16 мм. На этот торец укладывают асбостальную прокладку. Выступание бурта гильзы над плоскостью блока гарантирует качество уплотнения газового стыка (удельные давления в зоне бурта в 3,5…4 раза выше, чем на остальной плоскости блока).

На торцевую поверхность гильз дизелей СМД-23/24 и СМД-31 устанавливают кольца (рис. 4) из фторопласта. Под действием усилия затяжки гаек крепления головок цилиндров материал кольца заполняет пространство между буртом гильзы и головкой, что обеспечивает более надежное уплотнение газового стыка и ликвидирует застойные зоны камеры сгорания.

Гильзы цилиндров СМД-23/24 сортируют по внутреннему диаметру на три группы: большую (Б), среднюю (С) и малую (М), а гильзы дизелей СМ. Л-31 – на две: большую (Б) и малую (М).

Вкладыши коренных подшипников изготовлены из биметаллической полосы сталь-сплав А06-1 с третьим приработочным слоем. Верхние вкладыши имеют кольцевую канавку и отверстия для подвода масла. По диаметру вкладыши изготавливают двух размеров в соответствии с номиналами коленчатых валов. Предусмотрено также четыре ремонтных размера.

Головки цилиндров дизелей СМД-23/24 представляют собой чугун-ую отливку. Головка общая для всех цилиндров. В ней выполнены Ускные и выпускные каналы, закрываемые клапанами. Для улучше-смесеобразования впускные каналы выполнены по типу винтового канала, создающего вращательное движение воздушного заряда вокруг оси цилиндра. Для повышения износостойкости посадочных мест под клапаны в головке цилиндров установлены седла из специального жаропрочного сплава.

Рис. 5. Картер распределительных зубчатых колес с крышкой и картер маховика дизелей СМД-31 и СМД-23: 1 – опора; 2 – крышка картера распределительных зубчатых колес; 3 – картер распределительных зубчатых колес; 4 – корпус уплотнения коленчатого вала; 5 – картер маховика; 6 – маслоотражательное кольцо; 7 – манжета

Головки цилиндров дизеля СМД-31 выполнены отдельно: передняя — для первого, второго и третьего цилиндров, задняя – для четвертого, пятого и шестого. Впускные каналы также винтового типа. Клапанная коробка отлита заодно с головкой.

Внутренние полости головок всех типов дизелей служат для прохода охлаждающей жидкости. На головках выполнены расточки для установки форсунок, угол наклона которых по отношению к оси цилиндра 40°.

Картер маховика двигателей СМД-23, СМД-23.01 и СМД-23.02 выполнен из алюминиевого сплава, имеет фланец для крепления стартера и лючок с меткой для определения положения поршня первого цилиндра в в. м.т., поворота коленчатого вала при регулировании зазоров в клапанах и угла опережения впрыскивания топлива.

Такой картер устанавливают на дизель СМД-31.

Техническое обслуживание деталей остова заключается в своевременной подзатяжке болтов и гаек крепления их.

Особенно следует обратить внимание на проверку и при необходимости дозатяжку гаек крепления головок цилиндров. Так как в начальный период работы, несмотря на предварительное обжатие при изготовлении, асбостальная прокладка может давать усадку по толщине. Поэтому для гарантированной ликвидации усадки прокладки необходимо сначала отвернуть гайки крепления головки цилиндров, а затем вновь затянуть в соответствии с моментом, рекомендуемым для дизеля. Эту операцию обязательно нужно провести после обкатки дизеля.

В случае проседания гильзы (выступание меньше 0,02 мм) устранить неисправность можно установкой дополнительного стального кольца на посадочную площадку в блоке. Устанавливать кольцо на бурт гильзы нельзя, так как это приведет к снижению надежности уплотнения газового стыка.
