Бульдозер, виды, типы, классы, его рабочее оборудование

ЧЕТРА Т40. СССР-Россия

Начнём с модели, которую собирали на ОАО «Промтрактор». Сейчас из-за сложностей с финансированием проект практически закрыт, а новые экземпляры не собираются. Довольно производительный бульдозер с объёмом отвала 21 кубометр. Общая масса Т40 равна чуть больше 65 тоннам, а мощность двигателя «Cummins QSK19-C650» 590 л.с. На модели установили U-образный отвал, который значительно повышает производительность и даёт возможность работать на уклонах.

Кабину водителя оснастили отопительной системой, так как эксплуатируется трактор и в условиях Крайнего Севера. Для облегчения управления на нём установлена гидравлическая система и улучшена ходовая часть, если сравнивать с предыдущими моделями.

Бульдозер:

Бульдозер – это самоходная гусеничная или колесная машина с рабочим оборудованием, которое срезает, перемещает и распределяет материал за счет движения машины вперед либо с навесным оборудованием, используемым для реализации напорного или тягового усилия.

Бульдозер – самоходная землеройная машина, представляющая собой гусеничный или колёсный трактор, тягач и тому подобное транспортное средство.

Бульдозер – самоходная гусеничная или колесная (или иная) машина, оснащенная с фронта навесным рабочим органом – отвалом (щитом), которая режет, перемещает и распределяет материал при движении вперед. Отвал является основным рабочим органом бульдозера, который отличает его от других типов дорожно-строительной техники. С помощью отвала производится перемещение сыпучих грузов, а также вскрышные и планировочные работы.

Главными составными частями бульдозера являются базовый трактор и рабочее оборудование. При установке на бульдозер с тыльной части базовой машины рыхлительного оборудования (рыхлителя) получают исполнение бульдозера-рыхлителя.

Первоначально слово «бульдозер», появившееся в конце XIX века, относилось к любой силе, способной сдвинуть большую массу. Впоследствии – в начале XX века данный термин закрепился за трактором, оснащенным спереди металлическим щитом.

Тяговые и ходовые параметры

Тяговые параметры бульдозеров способствуют их разделению на следующие категории (в скобках – класс и мощность техники):

• Сверхтяжелые варианты (35-й класс, мощность – свыше 510 кВт).
• Тяжелые модели (25-34; 220-405 кВт).
• Средняя категория (6-15; 104-144 кВт).
• Легкие модификации (1,4-4; 37-95 кВт).
• Сверхлегкий класс (до 0,9 класса; 18,5-37 кВт).

Что касается ходовой части, здесь выделяют гусеничные и пневмоколесные вариации, а также отвал поворотного или неповоротного типа. Кроме того, управление рабочим органом может осуществляться механическим, гидравлическим или пневматическим способом. Наиболее распространены модели с гидравликой, которая имеет ряд существенных плюсов перед механикой и пневматикой.

Толкающие устройства

Бульдозер – это техника, оснащаемая толкающими приспособлениями трубчатого или коробчатого сечения. На каждую единицу, как правило, монтируется по одному раскосу и брусу в каждую сторону. Элементы крепятся с одного бока к основной раме, а с другого направления – к отвалу. Надежность соединения обеспечивается посредством проушин, крестовин, опорных пальцев. Для моделей с поворотным рабочим органом подобное оборудование представляет собой универсальную площадку в виде подковы, состоящую из пары идентичных сваренных посередине половинок.

В соединительных частях предусмотрена шаровая пятка, а с противоположной стороны – распорная пластина. Она служит для придания дополнительной жесткости раме универсального типа. На верхней части каждой половины приварены по три кронштейна с проушинами для фиксации толкателей. Такая конструкция позволяет устанавливать отвал в плане под различными углами. На раме также предусмотрены кронштейны для крепления гидравлических цилиндров.

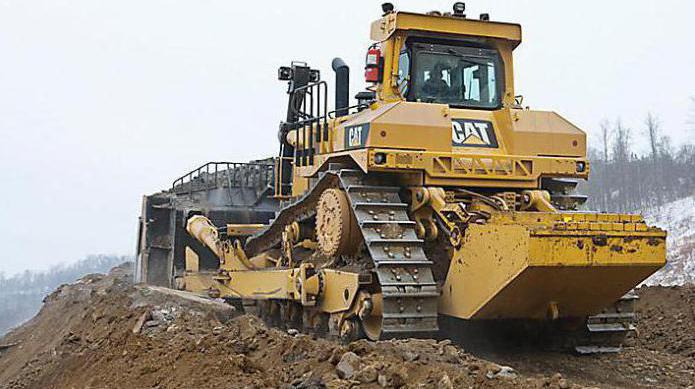

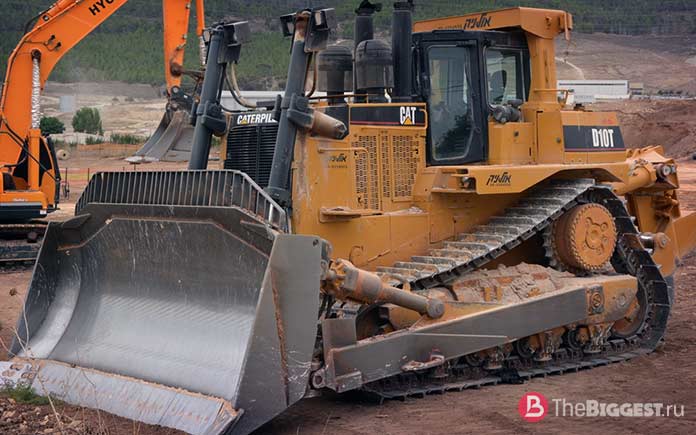

CATERPILLAR D10T. США

Первый экземпляр D-серии был выпущен в далёком 1978 году. На то время это был самый мощный бульдозер в мире. Серия «Т» сменила модели «N» и «R». За долгие годы эксплуатации доказал свою высокую производительность и эффективность. Весит D10T 66 тонн. На нём установлен мощный двигатель в 671 л.с. Длина вместе со всеми прицепленными агрегатами достигает 7,7 м, а высота 4 м двигатель позволяет «разогнать» землеройную машину до 12,5 км/час. При работе в крутых карьерах на ходовую часть устанавливается дополнительная система безопасности, чтобы при эксплуатации машина не перевернулась.

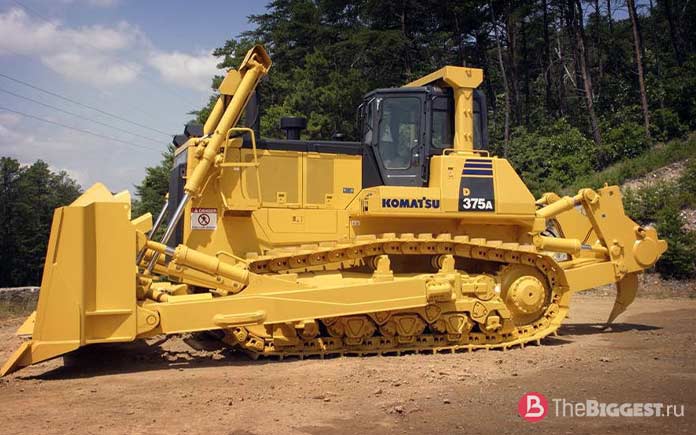

KOMATSU D375A-6. Япония

Среди собратьев землеройной техники, эта модель японского производителя, пожалуй, самая быстрая. D375A-6 может развить скорость до 15,8 км/час.

На нём установлен двигатель «SAA6D170E-5» с турбонаддувом и системой охлаждения. Мощность движка 646 л.с. Машина отвечает всем экологическим требованиям и критериям безопасности. Общий вес бульдозера 72 тонны.

Универсальная модель позволяет эксплуатировать её в любых условиях, обеспечивая высокую производительность. Применяются два типа отвала, объёмом 18,5 и 20 кубометра. Последний экземпляр сошёл с конвейера в 2009 году, но «D375A-6» продолжают эксплуатировать и сейчас.

Типы, виды и классы бульдозеров:

Бульдозеры классифицируют по назначению, типу ходового устройства, конструкции рабочего оборудования, тяговому классу базового трактора, типу системы управления.

По назначению различают бульдозеры общестроительного назначения и специальные бульдозеры. Первые представляют собой бульдозеры для выполнения основных видов землеройно-транспортных и вспомогательных работ в различных грунтовых и климатических условиях. К специальным бульдозерам относятся, например, различные инженерные военные машины, тягачи, толкачи, подземные и подводные модели, т.е. они предназначены для выполнения работ в специфических грунтовых условиях или технологических условиях.

По типу ходового устройства бульдозеры бывают гусеничные или колесные бульдозеры в зависимости от типа исполнения базовой машины.

Широкое применение получили гусеничные бульдозеры благодаря их высокой проходимости на различных типах грунтов (в т.ч. в болотах, песках и пр.), высокой мощности и высоким тягово-сцепным свойствам. Они обеспечивают минимальное давление на грунт. Однако перемещение их по дорогам с асфальтовым покрытием требует использования специальной техники – трала.

Колесные бульдозеры отличаются высокой мобильностью и возможностью самостоятельного перемещения на длинные расстояния по дорогам с асфальтовым покрытием. Они могут быть использованы в основном на площадках с твердым основанием.

По тяговому классу, который означает номинальную силу тяги базового трактора, различают следующие бульдозеры:

– малогабаритные бульдозеры (сила тяги до 0,9 т, мощность 18,5-37 кВт),

– легкиебульдозеры (сила тяги 1,4-4 т, мощность 37-96 кВт),

– тяжелыебульдозеры (сила тяги 6-15 т, мощность 103-154 кВт),

– сверхтяжелыебульдозеры (сила тяги 50-100 т, мощность 510-880 кВт).

По конструкции рабочего оборудования различают бульдозеры:

– с неповоротным отвалом,

– с поворотным отвалом,

– с гидроперекосом,

– с отвалом из двух шарнирно сочленённых половин,

– с рыхлителем.

По типу системы управления отвалом различают бульдозеры:

– с гидравлическим управлением,

– с механическим (канатно-блочным) управлением.

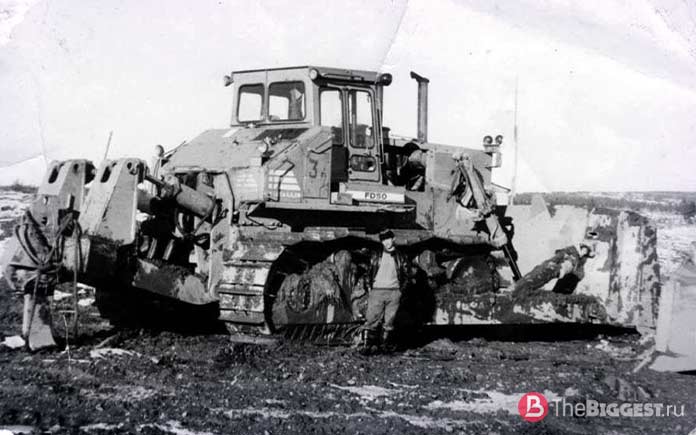

Fiat-Allis FD50. Италия-США

Итальянские конструкторы усовершенствовали модель 41B Dozer, и мир увидел новый мощный гусеничный трактор с ножом отвалом. Первая модель вступила в эксплуатацию в 1974 году.

В разработке новой машины принимали участие и американские специалисты. Получился бульдозер с высокими техническими характеристиками. На новой модели был установлен двигатель Cummins VT28-C, мощностью 600 л.с. Общая масса FD50 составляет 80 тонн.

Финансовые трудности привели к закрытию проекта. Последний раз на заводе собрали этого красавца в 1989 году. Но, несмотря на это, эти машины и сегодня продолжают трудиться в карьерах и на строительных площадках.

Что такое отвал?

Основное рабочее оборудование бульдозеров навешивается спереди базовой машины, управляется путем канатной системы блочного типа с однобарабанной фрикционной лебедкой или гидравлическим узлом. Во втором варианте применяется один или несколько насосов, трубопроводы и цилиндры.

Также к оснащению бульдозеров относится толкающая рама, система корректировки рабочего органа. Отвал представляет собой сварную конструкцию, включающую в конфигурацию лобовой лист с криволинейным очертанием, козырек, верхнюю и нижнюю коробку жесткости, вертикальные усиливающие ребра и боковые стенки. Тыльная часть моделей с неповоротным отвалом оборудована проушинами для соединения рабочего органа с толкателями в виде раскосов и брусьев. Поворотные аналоги снабжаются шаровым гнездом и пятой, агрегирующей с толкающей рамой. Лист лобовой сварен из пары продольных элементов с нижней плоской частью и верхним криволинейным аналогом.

Унификация и сервисное обслуживание

Важным фактором при выборе оборудования является унификация оборудования, создание единой линейки одного производителя для удешевления ремонта, поставок запчастей и уменьшения номенклатуры запчастей на складе. Наиболее полный типоразмерный ряд (бульдозеры, автосамосвалы, погрузчики, экскаваторы) предлагают так называемые компании-«фуллайнеры» (от англ. full-line – «полная линейка»). На горных предприятиях чаще всего используют технику 2–4 компаний.

Качество сервисного обслуживания в последние годы приобретает все большее значение из-за снижения качественного состава технических специалистов предприятий. Похвастаться наличием сервисных центров и грамотным персоналом могут очень немногие компании. Лучшими сервисными сетями в России обладают опять же Caterpillar и Komatsu, активно развивает сервисное обслуживание ЧЕТРА, увеличивают свое присутствие польская Dressta и немецкая Liebherr. В части организации сервисного обслуживания большинству производителей проигрывает Челябинский тракторный завод – у него практически нет сервисных центров в России, и это стало одной из серьезных причин ослабления позиций предприятия на рынке горнодобывающих предприятий. Сегодня эту нишу заняли бульдозеры ЧЕТРА и китайские машины, которые по качеству превосходят челябинскую продукцию. К тому же дизель-электрические тракторы (ДЭТ-250, ДЭТ-400) требуют особого подхода. В СССР хватало специалистов по ремонту и обслуживанию таких машин, сегодня они в огромном дефиците.

Однако в некоторых случаях лучше закупать не самое современное, насыщенное электроникой западное оборудование, а то, которое проще в обслуживании, например китайское. Бульдозеры ведущих мировых компаний становятся все сложнее, и обслуживать их могут только специалисты сервисных центров. Это удобно, когда предприятие находится неподалеку от сервисного центра, а когда путь до удаленного участка занимает несколько суток, сложное оборудование приносит немало проблем из-за длительных простоев.

Дилерская поддержка становится с годами все более актуальной. Сегодня все серьезные дилеры по продаже бульдозеров стремятся продвинуться в регионы использования техники, создают расходные склады – без этого многие покупатели не заключают контрактов на покупку оборудования. Конечно, небольшие компании по продаже запчастей не могут обеспечить наличие на своих складах достаточного количества деталей (это в большей степени касается продавцов китайских бульдозеров – на складах даже крупных дилеров сложно найти такие узлы, как бортовые редукторы, которые, кстати, довольно часто выходят из строя), поэтому при организации горных работ в труднодоступных районах предпочтительнее приобретать бульдозеры с гарантированно высоким уровнем снабжения запчастями.

Контракт на сервисное обслуживание – недешевое, но удобное и выгодное в определенных условиях решение. Если рассматривать работу в условиях большой удаленности от сервисных центров, то наилучшим вариантом обслуживания техники будет обучение группы собственных специалистов и получение разрешения от дилера на выполнение ремонтных работ.

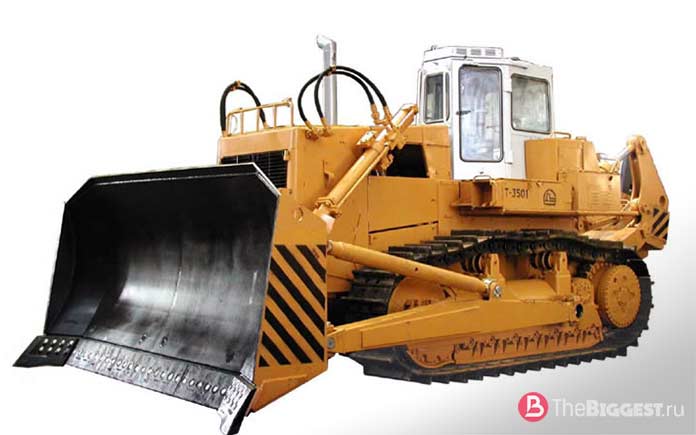

Промтрактор T-50.01. СССР-Россия

В 1980 году с конвейера Чебоксарского завода сошёл карьерный бульдозер на гусеничном ходу. Весит модель в полном снаряжении 93,5 тонны, а мощность двигателя 750 л.с.

Конструкторы установили на машине U-образный отвал, что позволяет эксплуатировать Т-50.01 в сложных карьерных условиях. Машина может углубить свой основной рабочий инструмент в грунт на 1 м. отвал может передвигать 28 кубометров земли.

В новейшее время модель модернизировали, так что теперь она легко работает в любых условиях. Способна машина не только передвигать землю, но и работать в скальных и мёрзлых грунтах.

Принцип работы

Данная техника состоит из базовых деталей, представленных машиной-основой, отвалом, толкающей рамой, системой управления. Оснащена дополнительным оборудованием: зубьями, открылками, уширителями, откосниками.

Именно наличием дополнительного оборудования определяются функции бульдозера. Например, бульдозер выполняет рыхлительные функции благодаря дополнительным зубьям, в момент передвижения техники опущенным в землю. При движении передним ходом бульдозером производится рыхление. После завершения действия рыхлительные зубья вытаскиваются из земли, бульдозер принимает исходное положение. У бульдозера-экскаватора имеется отвал, структура которого напоминает ковш (гребень) обычного экскаватора. В этом случае такая техника способна к выполнению комплексных заданий.

Основным принципом работы, которому следуют все типы бульдозеров, является следующая схема: происходит опущение отвала на 5-20 см ниже, чем поверхность опоры. Во время движения срезается покрытие. После накопления срезанного материала под бульдозером, материал убирается на расстояние, равное рабочему ходу, при этом подрезается грунт для компенсации грунтовых потерь от высыпания. Затем происходит подъём отвала, проводят отсыпание грунта в отвал, бульдозер при движении задним ходом возвращается в исходное положение, называемое холостым ходом.

Рыхлитель и прочее вспомогательное рабочее оборудование бульдозера:

Рыхлитель – длинное, похожее на коготь устройство, устанавливаемое на задней части бульдозера и предназначенное для рыхления тяжёлых, каменистых и мёрзлых грунтов.

Рыхлительное оборудование устанавливается не только на бульдозера, но и во многих случаях также на тягачи и автогрейдеры.

Рыхлитель может быть выполнен в виде одного устройства (зубы) либо в группах из 2 и более устройств (зубьев).

Различаются рыхлители общего и специального назначения. У первых глубина рыхления составляет до 100 см. Вторые предназначены для более глубокого рыхления.

Бульдозеры снабжаются и другим сменным рабочим оборудованием (откосниками, уширителями, открылками и другими), расширяющим область их применения и повышающим эффективность на отдельных работах.

Сведения в табличной форме

Чтобы при выборе бульдозера было проще сравнивать предложения по различным маркам, рекомендуется составить таблицу, примерный вид которой приводится ниже. Каждый сможет дополнить ее сведениями, которые сочтет нужными.

ПараметрМарка бульдозераАБВ

Цена бульдозера, руб.
Стоимость запчастей, руб. комплект ходовой комплект ножей на отвал коронка рыхлителя бортредуктор радиатор двигатель
Стоимость ТО, 4000 моточасов, руб. расходные материалы работа стоимость нормо-часа

В современных условиях частной собственности решающую роль в приобретении оборудования играют владельцы предприятий. К сожалению, они зачастую не прислушиваются к мнению специалистов и идут по пути приобретения более бюджетных машин, не изучая всех последствий закупки дешевого, но не всегда качественного оборудования.

Характеристики бульдозера

Среди основных параметров, характерных для рассматриваемых машин, выделяют такие моменты:

• Вес – до 106 тонн.
• Мощность силовой установки - до 600 кВт.
• Транспортное расстояние при перемещении грунта или породы – 200 метров.
• Максимальное заглубление отвала – 80 см.
• Высота с козырьком – до 2,3 м.
• Подъем/ширина/высота отвала – 1,78/6,1/2,3 м (по максимуму).
• Длина рабочего органа – до 5,5 м при массе, достигающей порядка десяти тонн.

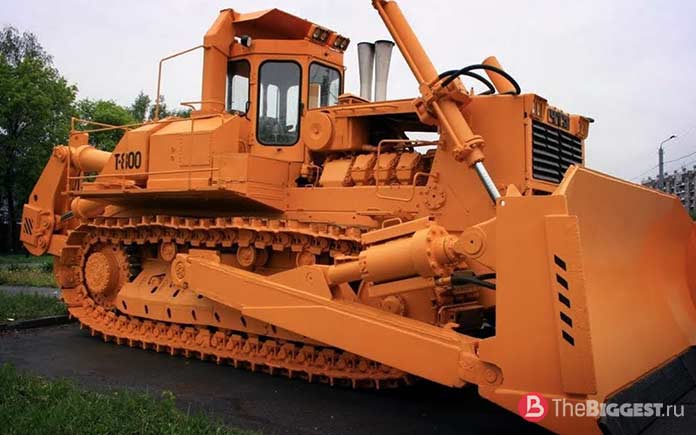

ЧТЗ Т-800. Россия

Впервые советские конструкторы легендарного Челябинского тракторного завода представили Т-800 в 1983 году. На то время по габаритам и весу советский бульдозер занимала 2-е место в мире.

Советская машина, сойдя с конвейера, сразу начала работу на строительстве Южно-Уральской атомной электростанции. Сразу зарекомендовал себя как усердный труженик. На нём, в отличие от зарубежных аналогов, установлен 6-цилиндровый двигатель, мощностью 820 л.с. Весит машина 106 тонн.

Технические характеристики и мощность позволяют Т-800 работать в условиях Крайнего Севера, где он легко справляется с вечной мерзлотой. Используют гиганта и на строительстве крупных объектов.

Применение бульдозера:

– послойное срезание и копание, разравнивание и планировка грунта,

– послойное срезание и копание полезных ископаемых и иных материалов,

– снятие плодородного поверхностного слоя земли,

– перемещение горных пород, грунта, сыпучих и иных материалов,

– штабелирование горных пород, грунта, сыпучих и иных материалов,

– сооружение насыпей,

– вскрышные работы,

– зачистка откосов,

– разработка неглубоких каналов,

– валка деревьев, срезка кустарника, корчевка пней, удаление камней,

– расчистка поверхностей от мусора и снега,

– прессование,

– обратная засыпка траншей и котлованов,

– использование в качестве толкачей (например, скреперов) и тягачей.

Особенности

Подборка и штабелирование материалов производятся на складах преимущественно бульдозерами на пневматических колесах, поскольку гусеничные аналоги деформируют и загрязняют обслуживаемые объекты.

Стоит отметить, что бульдозер – это маневренная и высокоэффективная машина с высоким показателем проходимости. На долю этой техники приходится более половины по выполнению общего объема земляных работ.

Классифицируются агрегаты по таким основным признакам:

• Назначение.
• Тяговые параметры (базовая основа).
• Вид ходовой части.
• Тип контроля рабочего органа.
• Конфигурация отвала.

Определение "бульдозер" подходит для техники общего и специального предназначения. В первом случае – это машины, ориентированные на разработку грунтов 1-3-го класса (все виды землеройных работ). Специальные модификации эксплуатируются в особых условиях (тягачи, толкачи, подводные и подземные модели).

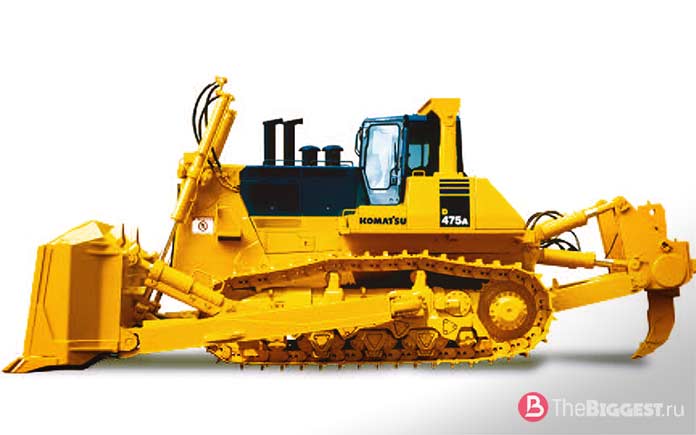

KOMATSU D475A-5SD. Япония

Специалисты отмечают, что это лучший экземпляр в линейке землеройных машин в соотношении мощности и габаритов. Японские специалисты улучшили ходовую часть на этой модели, а также защитили её от внешних воздействий.

Весит эта махина 108 тонн, а объём отвала составляет 34,4 кубометра. Длина машины составляет 11,5 м, а высота 4,6 м. Объём двигателя составляет 890 л.с., что позволяет справиться со сложными задачами. Развивает скорость до 14 км/час.

Благодаря техническим усовершенствованиям этот бульдозер может работать в экстремальных условиях. При доставке на место эксплуатации некоторые агрегаты собирают в блоки для удобной транспортировки.
