Доильный аппарат АИД-2: принцип работы

Действие установки основано на генерации колебаний, провоцирующих движения сосков животного, имитирующие сосание молока теленком (аналогичные движения вызывает доярка при дойке в стакан).

В процессе этого из вымени коровы выделяется молоко и по шлангу поступает в бидон. Аппарат для доения коров имеет температурные ограничения: пользоваться можно, когда температура на улице находится выше отметки +5 градусов Цельсия.

По отзывам, работа с АИД-2 имеет ряд преимуществ:

• Плотные резиновые нашлепки обеспечивают сохранность здоровья и целостности вымени. При пользовании согласно инструкции возникновение воспалительного процесса исключено.
• Легкость аппаратуры и оснащение ее колесами для передвижения.
• Наличие опции параллельной дойки двух животных.

К несовершенствам установки можно отнести недостаточный продув каналов, по которым движется молоко, и значительный расход воздуха при работе насоса.

Доильный аппарат не набирает давление

Неисправности, связанные с вакуумным насосом:

1. Скорость вращения вала электродвигателя заметно низкая

1.1. Низкая частота вращения двигателя

Проблемы с энергоснабжением.

2. Снизилась производительность насоса

2.1 Выработка лопастей

Заместить графитовые или текстолитовые пластины на новые.

2.2 Небольшое поступление смазывающего масла в насос

Смотрите пункт 3.

2.3 Повреждения, связанные с дренажным клапаном

Проверить клапан для слива конденсата.

3. Слабое поступление масла из расширительного бачка или полное его отсутствие

3.1 Не правильно настроен поток, поступающий от смазывающего бачка

С помощью регулировочных винтов добейтесь нормальной струи.

3.2 Засорения в шлангах или патрубках

Визуально проверьте на просвет. Если имеются засор продуть его или промыть.

3.3 Протечка смазки между патрубками и шлангами

Зажать хомутом в местах соединения или заменить шланг.

3.4 Утечки в торцах вала

Проверить вал на герметичность

3.5 Не герметичность насоса

Разобрать, после чего проверить плотность прилегания всех частей друг к другу

4. Ток масла происходит обратно в смазывающее устройство

4.1 Забитый подшипник или шайба

Заменить подшипник на аналогичный новый

5. Уровень шума превышает обычный

5.1 Высокий уровень вакуума в насосе

Отрегулировать регулятором нужное количество давления по вакуумметру. Проверьте коллектор на отсутствие засоров.

5.2 Неправильная работа глушителя или имеются в нем повреждения

Проверить дренаж, в случае проблем заменить на новый.

5.3 Подшипники насоса имеют выработку и люфтят

Заменить подшипники на новые.

5.4. Препятствие нормальному выходу воздуха из насоса

Проблема может быть внутри глушителя. Если он е продувается, то приобрести новый.

5.5 Механический шум вследствие задевания расшатавшихся деталей друг друга

Затянуть все крепежные винты в корпусе, если причина в них.

6. После отключения питания вакуумный насос вращается в обратном направление

6.1 Обратный клапан не был закрыт

Прочистить глушитель или поменять на новый.

Если вы нашли в нашей статье полезную информацию, будем рады, если вы ею поделитесь в своих социальных сетях или на форумах в качестве благодарности. Также ждем ваших вопросов и дополнений в отзывах. Всякие новые полезности добавим в нужный раздел.

Стабильность работы бытовых доильных аппаратов для коров и коз обеспечивается только при соблюдении условий диапазона рабочей температуры. Это касается как окружающего воздуха, так и температуры силовой части установки.

Нижняя граница окружающей среды должна составлять +5 градусов для сухих вакуумных насосов и больше +10 градусов в моделях с замкнутым циклом смазки между маслобаком и насосом.

Чем холоднее, тем масло становится более вязким. Оно медленно прокачивается по шлангам. Это приводит к низкому или нестабильному давлению. Изнашиваются сами механизмы, длительное время испытывая повышенную нагрузку.

В зимнее время мехдойка должна находиться в отапливаемом помещение. Также нельзя оставлять и работать с аппаратом под прямыми солнечными лучами. В технической документации производитель указывает до какой температуры нагревается насос. (Обычно — 90 градусов).

Еще обратите внимание на время непрерывной работы, которая колеблется от 60 до 120 минут. Солнце дополнительно нагревает детали корпуса, а это не учитывается. Электродвигатель может охлаждаться за счет непрерывно вращающейся крыльчатки, а насос такой возможности не имеет.

В нем находятся графитовые или текстолитовые пластины. Они по нарастающей нагреваются за счет трения между рабочим торцом с внутренней частью насоса. Чем выше их температура, тем сильнее происходит износ вплоть до заклинивания. Замена узла на новый — весьма дорогостоящая покупка.

Читайте также:  Как выглядит бордовая орхидея арлекино

Поэтому, если в зимнее время вы испытываете сложности с недостатком вакуумного давления в масляном доильном аппарате, сперва его следует перенести в теплое помещение, где он нагреется, а потом попробовать снова запустить. Сильный износ лопаток вызван перегревом.

Установка и чистка аппарата

Правильная установка оборудования предполагает соблюдение некоторых правил. Первое из них оборудование помещается как можно дальше от буренки, чтобы шум аппарата не пугал корову и не мешал молокоотдаче. На стене стойла вешается вакуумный кран с регулятором. Важно, чтобы была возможность в любой момент дотянуться до него.

Немаловажно предусмотреть место и для чистки оборудования. Обычно для этого используется специальная ванна или просторный резервуар, который заполняют моющим раствором. В раствор помещают только доильные стаканы. Аппаратная крышка устанавливается на воронку ванны, а конец шланга надевается на заглушку. Чистка происходит во время включения пульсатора.

Сборка аппарата АИД-2: пошаговая инструкция

Доильное оборудование для коров собирают следующим образом:

1. Патрубок для молока соединяют с резиновой нашлепкой для соска.
2. Нашлепку с зафиксированной трубкой ставят в стакан и трубку выводят вниз через отверстие в дне.
3. На бидон ставят пульсатор и соединяют с коллектором с помощью одной из трех длинных труб, входящих в комплект.
4. Фиксируют две другие трубы на крышке бидона. Одну нужно подсоединить к вакуумному баллону, другую – к коллектору.
5. На баллон устанавливают прибор для измерения глубины вакуума.
6. Заправляют машину маслом. Теперь можно приступать к процессу дойки. Если планируется доить двух коров, на стаканах можно поставить номера.

Инструкция по запуску устройства

Перед первым использованием доильного аппарата необходимо тщательно промыть накопительный резервуар. В противном случае возможно появление характерного запаха. Непосредственно перед началом работы необходимо удостовериться в плотном прилегании друг к другу всех исполнительных узлов, главным образом патрубков и шлангов, для создания давления необходимого уровня.

Нельзя, чтобы аппарат был подключен к большему числу животных, чем гласит инструкция.

РПри первом запуске агрегат следует использовать в проветриваемом просторном помещении с высокой способностью к поглощению звуков, чтобы животное не испугалось ни новых звуков, ни новых запахов.

После размещения устройства выполняются следующие операции:

1. Наполнить корпус маслом.
2. Снять заглушки с патрубков устройства.
3. Плотно закрыть кожух.
4. Направить переключатель в положение готовности.
5. Подключить агрегат к сети.
6. Запустить двигатель.

Только после этого стаканы с прорезиненными вставками закрепляются на вымени скотины. Необходимо проследить, чтобы элементы плотно прилегали к соскам и не допускали просачивание воздуха.

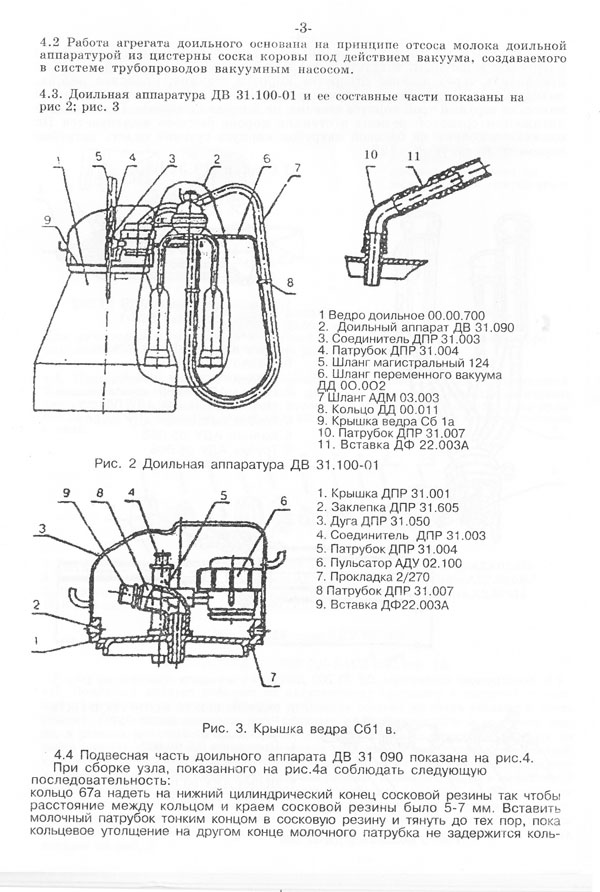

Сборка АИД-2

Правильная сборка доильного аппарата – залог надежной и качественной его работы на протяжении всего срока эксплуатации. Чтобы помочь вам разобраться в этом процессе и сэкономить время на изучении документации, предлагается компактная инструкция:

1. Надеть вакуумный шланг на крышку ведра.
2. Соединить вакуумным шлангом крышку ведра и баллон с крестовиной.
3. Подсоединить молочный шланг к крышке ведра, подключить его к молочному коллектору.
4. При помощи шланга переменного вакуума объединить пульсатор (установленный на крышке) и коллектор.
5. Надеть вакуумметр на резиновый патрубок вакууморегулятора.

После этого аппарат готов к работе. Отзывы пользователей отмечают, что вакуумный шланг лучше один раз «обмотать» вокруг накопительного резервуара, прежде чем подключать его к баллону с крестовиной. Это сделает эксплуатацию прибора более удобным.

Сборка доильного аппарата для коров своими руками: виды, пошаговая инструкция

Если нельзя приобрести аппаратуру у производящей компании, можно сделать домашний доильный аппарат.

Практикуются следующие виды сборки:

• Конструкция с использованием компрессора, который адаптируют под насос.
• Использование пылесоса как насоса – в этом случае для создания импульсного давления с целью минимизировать травматизацию сосков устанавливают электрический клапан.

В общем случае доильный аппарат для коров в домашних условиях включает в себя следующие компоненты:

• Подвесной механизм, контактирующий с сосками. Важно выбрать качественные резиновые элементы – тогда двигателю понадобится минимум мощности для отсоса.
• Бидон и шланги.
• Коллектор и пульсатор – их можно приобрести по отдельности или уже соединенными в узел.
• Вакуумный насос.

Сборка производится так:

1. К раме крепят мотор и вакуумный насос, шкивы соединяются ремешком.
2. Подсоединяют шланги, по которым молоко идет в бидон, к насосу и к коллекторному узлу.
3. В бидон через дыру в крышке ставят клапан для контроля давления.

Особенности

Среди многообразия доильных аппаратов, марка АИД заслужила признание сельских жителей благодаря надежности и качеству выполняемой работы. Установка отличается простотой конструкции. Даже человек, никогда не имевший дела с механическим доением, после изучения руководства легко собирает и подключает аппарат.

Установка рассчитана на обслуживание группы животных. Это возможно благодаря высокой производительности: за 1 час выдаивают до 10 коров. Доильный аппарат АИД 2 затрачивает на доение одного животного 5 минут и способен работать с двумя вместе. Простота эксплуатации снижает до минимума затраты времени на переход от одной особи к другой. Незначительная переделка позволяет доить коз и овец.

Агрегат отвечает современным требованиям относительно качества молока. Герметичная конструкция вакуумного насоса обеспечивает подачу продукции коровьего вымени в закрытый резервуар. Исключается малейший контакт не только с любыми загрязнителями, но даже и с воздухом.

Переработчики молока не предъявляют никаких претензий относительно соответствия молока санитарным требованиям, если сдатчики пользуются доильным аппаратом АИД 2.

Установка отличается простотой обслуживания и эксплуатации. После каждой дойки аппараты нуждаются в промывке. Благодаря продуманному конструктивному решению это не занимает много времени, осуществляется легко и доступно. В комплекте поставляются ершики для чистки, которыми прочищаются даже самые длинные шланги.

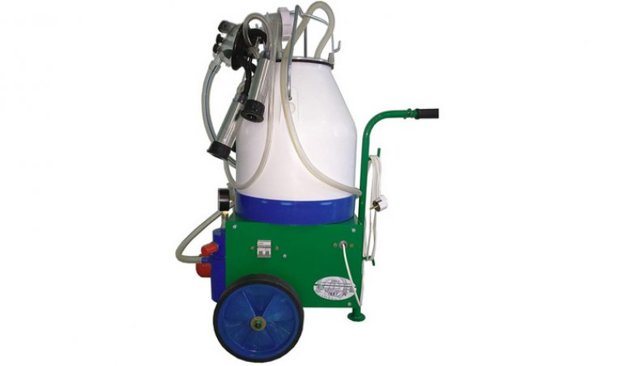

Как выглядит доильный аппарат АИД-2

Аппарат оборудован оригинальной защитой насоса от возможного попадания молока. Подобное случается, когда доярка не уследила за емкостью, она переполнилась или опрокинулась. Начинается всасывание молока с воздухом, жидкость попадает в насос, он заклинивает. Двигатель останавливается и сгорает, если в аппарате не предусмотрена защита от таких случаев.

Доильный аппарат АИД-2, 1: инструкция, сборка, неисправности, отзывы

Доильный аппарат АИД-2, а также его аналог АИД-1 имеют схожее устройство. Отличаются некоторые характеристики и комплектация. Оборудование зарекомендовало себя с положительной стороны, востребовано в частных хозяйствах и на малых фермах.

Достоинства и недостатки доильных аппаратов для коров АИД

Каждая доильная установка АИД имеет свои плюсы и минусы. Разумно рассмотреть каждую модель в отдельности.

Достоинства АИД-2:

• наличие вакуумного насоса сухого типа;
• оборудование подходит для работы в любых условиях, где температура воздуха не понижается ниже отметки + 5 оС;
• хорошо прилегающие эластичные присоски на стаканах не травмируют вымя и соски;
• к доильному аппарату одновременно можно подключать двоих животных;
• небольшая масса, наличие тележки с колесами придают аппарату мобильность.

Минусом считается плохое продувание каналов для транспортировки молока. Работающий аппарат расходует много воздуха.

Достоинства АИД-1:

• Резиновая муфта сглаживает вибрации работающего двигателя, что продлевает срок службы оборудования, снижает уровень шума.
• Благодаря увеличенным размерам ресивер долго заполняется молоком. В случае опрокидывания бидона или другой аварийной ситуации аппарат успеет вовремя отключиться до потери молока.
• Доступное расположение узлов позволяет легко производит обслуживание.
• Колеса большого диаметра упрощают транспортировку оборудования на тележке.

Недостатки АИД-1 аналогичные как у модели АИД-2.

Доильный аппарат для коров АИД-2

Разработчиком доильной установки является ООО «Корнтай». Украинское предприятие расположено в Харькове. Модель создавалась для увеличения производительности и качества дойки. По своим характеристикам предназначен доильный аппарат АИД-2 для обслуживания 20 коров.

Работа доильной установки основана на создании вакуумных колебаний в системе. За счет происходящих процессов происходит сжатие и разжимание сосков вымени животного.

От происходящих действий начинается сдаивание молока, которое транспортируется от доильных стаканов по молочным шлангам в емкость. По сути, работа вакуумной системы приблизительно близко имитирует реальный процесс сосания теленка.

Соски коровы не подвергаются травмам. Полное сцеживание молока не дает развиваться маститу.

Важно! Полное сдаивание молока происходит с условием правильного крепления сосковой резины на вымя коровы.

Чтобы ознакомиться с возможностями АИД-2, узнать, на что аппарат способен, надо рассмотреть его характеристики:

• двухтактный тип дойки;
• защита двигателя от перегрузок и перегрева;
• мощность электродвигателя – 0,75 кВт;
• подключение к электросети 220 вольт;
• частота пульсаций 61 такт/мин с допустимым отклонением в большую или меньшую сторону на пять единиц;
• объем бидона для сбора молока – 19 дм3;
• рабочее давление, измеряемое вакуумметром – 48 кПа;
• габариты – 105х50х75 см;
• масса – 60 кг.

Техническая характеристика установки

Отличительной чертой доильного аппарата является насос сухого типа. Он оборудован специальными графитовыми пластинами, что повышает срок эксплуатации устройства.

Согласно инструкции, данный аппарат для дойки крс имеет электрический двигатель, мощность которого – 750 Вт, а средняя скоростью вращения привода в 1500 оборотов в минуту. Насос подключается к двигателю при помощи специальной муфты. Доильный аппарат аид 2 оборудован и защитным кожухом, который обеспечивает не только полную безопасность для дояра и коровы, но и плавный пуск помпы.

Если возникает перегрузка двигателя аппарата, то происходит автоматическое отключение устройства от электричества.

Как только температура приходит в норму – происходит автоматический пуск двигателя, и аппарат продолжает работу в нормальном режиме.

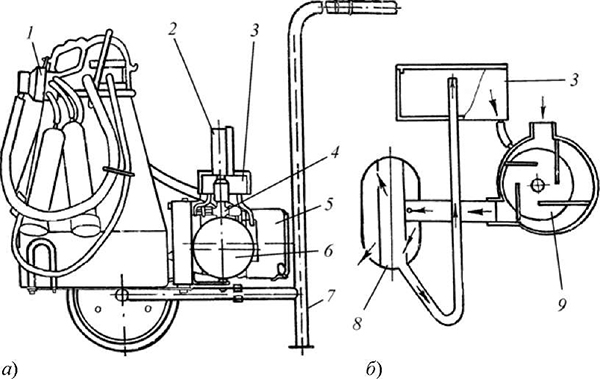

Доильный аппарат АИД-2: а — общий вид; б — схема смазки вакуумного насоса

Стандартная комплектация модели включает в себя:

• Молокоприемник объемом до 22 литров,
• Воздухонепроницаемая крышка бака,
• Вакуумный шланг для подачи молока бак,
• Пульсатор,
• Тройник,
• Коллекторный механизм,
• Стаканы из мягкой резины.

Технические характеристики:

• За один прием работы можно подоить до десяти буренок,
• Рабочая мощность – 750 Вт,
• Возможность работы  от стандартной электрической сети,
• Изготовлен из прочного и легкого сплава алюминия,
• Пульсация – 61 сжатие в минуту,
• Давление в режиме работы – 48 кПа,
• Размеры: 1005х500х750 мм,
• Вес – шестьдесят килограмм.

Комплектация дополнена набором запасных труб, шлангов, прокладок.

Другие модификации доильной установки аид

Аид — 1

Помимо аппарата аид 2, существует комплектация аид 1, во всем схожая со второй моделью. Разница лишь в том, что комплектация аппаратуры исключает дополнительные комплектующие части. Вторая отличительная особенность — меньшая мощность и масляный двигатель, требующий периодической смазки.

Аид — 10

Данная модель аппарата — более старая, но еще производимая и поставляемая на рынок. Стандартная комплектация доильной установки :

• Двадцатилитровый молокоприемник,
• Герметичная крышка бака,
• Изготовленные из прочной и нержавеющей стали доильные стаканы,
• Защитный кожух.

Доильная установка оснащена мощным масляным насосом с лопатками, который работает по циркуляционному принципу. Двигатель и вся электрическая система имеет специальную защиту от возможных перепадов напряжения в сети.

Техническая характеристика установки:

• Пропускная способность: десять буренок в час,
• На то, чтобы подоить одну корову, уходит около пяти минут,
• Двигатель устройства имеет мощность в 0,75 кВт,
• Производительность масляного насоса — 4,4 куб.м/час,
• Работает от обычной электрической сети,
• Двигатель работает со скоростью до 1600 оборотов в минуту,
• Вес установки — 45 кг,
• Давление вакуума — 47 кП.

Наиболее частые неисправности

Недостаточное давление

Причина неполадки: возможное подсасывание воздуха, нарушения целостности шлангов или резиновых комплектующих. Как исправить: для начала устранить подсасывание. Для этого нужно проверить целостность и правильность соединения всех шлангов. При необходимости заменить поврежденные детали.

Проблемы в работе пульсатора

Еще одна частая неисправность пульсатор устройства работает с видимыми перебоями или отказывается работать. Причина неполадки загрязнения. Устранить проблему можно, если разобрать доильную установку, промыть все составляющие пульсатора, дать просохнуть. Если обнаружились поврежденные части заменить их новыми. Особенное внимание необходимо уделить чистоте и сухости пропускных отверстий.

Подсасывание воздуха

Наиболее частой причиной подсасывания воздуха является неисправность вакуумных трубок или резиновых составляющих. Устранить проблему просто: проверить трубки, при необходимости заменить их новыми. Проверить надежность и герметичность всех соединений.

Не включается двигатель

Если при запуске аппарата не включается двигатель, то проблема может крыться в недостаточном напряжении в электросети или в нарушении работы вакуум-насоса. Для того, чтобы устранить проблему, нужно проверить исправность работы электрической розетки и убедиться, что напряжение достаточное. Если проблема в вакуум-насосе, то его следует снять и вызвать специалиста по ремонту.

Плюсы и минусы

Аппарат предназначен для доения одной коровы или же можно подсоединить технику одновременно к двум животным. С условием непродолжительных перерывов (3-4 минуты) можно выдоить последовательно 8-20 коров. Преимущества техники:

• удобный монтаж и простое обслуживание;
• небольшой вес устройства;
• техника функционирует при высоких и низких температурах.

Размеры антибрыка для коров и как сделать своими руками, приучение к доениюЧитать

Аппарат обеспечивает полное сдаивание коров. При этом молоко сразу течет в герметичную камеру, и посторонние частицы его не загрязняют. Для качественного мытья устройства достаточно горячей воды.

Весомое достоинство аппарата – при опрокидывании или переполнении бидона специальное приспособление останавливает поступление молока в насосную полость.

Срок работы вакуумной установки увеличивается благодаря этому устройству. Основные минусы доильного аппарата: неблагоприятное циклическое действие сосковой резины, высокая стоимость устройства.

Доильный аппарат АИД-2: как собрать и использовать, принцип работы, инструкция

Проблема выбора доильного аппарата для коров встает перед владельцами молочных ферм и частных хозяйств, занимающихся продажей молока и продукции из него.

Часто возникает вопрос, что целесообразнее – приобрести готовый товар у поставщика оптом или в розницу либо собрать домашний доильный аппарат. Рассмотрим особенности работы и установки популярного агрегата АИД 2 и вариант самостоятельной сборки устройства для доения.

Доильный аппарат АИД-2: принцип работы

Действие установки основано на генерации колебаний, провоцирующих движения сосков животного, имитирующие сосание молока теленком (аналогичные движения вызывает доярка при дойке в стакан).

В процессе этого из вымени коровы выделяется молоко и по шлангу поступает в бидон. Аппарат для доения коров имеет температурные ограничения: пользоваться можно, когда температура на улице находится выше отметки +5 градусов Цельсия.

По отзывам, работа с АИД-2 имеет ряд преимуществ:

• Плотные резиновые нашлепки обеспечивают сохранность здоровья и целостности вымени. При пользовании согласно инструкции возникновение воспалительного процесса исключено.
• Легкость аппаратуры и оснащение ее колесами для передвижения.

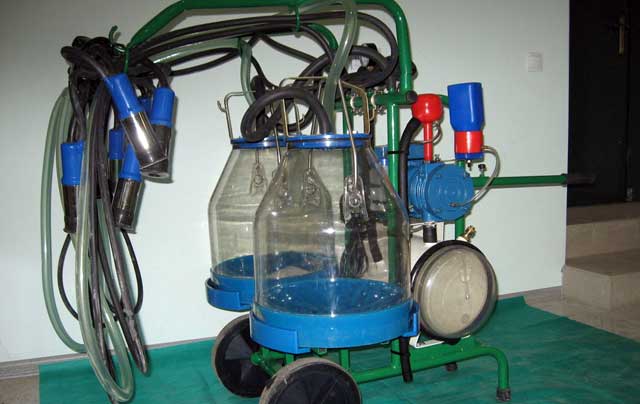

• Наличие опции параллельной дойки двух животных.

К несовершенствам установки можно отнести недостаточный продув каналов, по которым движется молоко, и значительный расход воздуха при работе насоса.

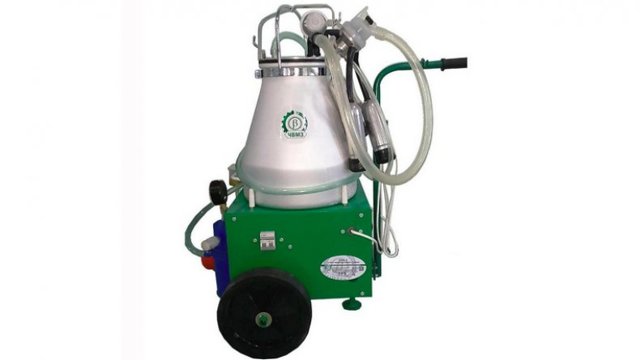

Сборка аппарата АИД-2: пошаговая инструкция

Доильное оборудование для коров собирают следующим образом:

1. Патрубок для молока соединяют с резиновой нашлепкой для соска.
2. Нашлепку с зафиксированной трубкой ставят в стакан и трубку выводят вниз через отверстие в дне.
3. На бидон ставят пульсатор и соединяют с коллектором с помощью одной из трех длинных труб, входящих в комплект.
4. Фиксируют две другие трубы на крышке бидона. Одну нужно подсоединить к вакуумному баллону, другую – к коллектору.
5. На баллон устанавливают прибор для измерения глубины вакуума.
6. Заправляют машину маслом. Теперь можно приступать к процессу дойки. Если планируется доить двух коров, на стаканах можно поставить номера.

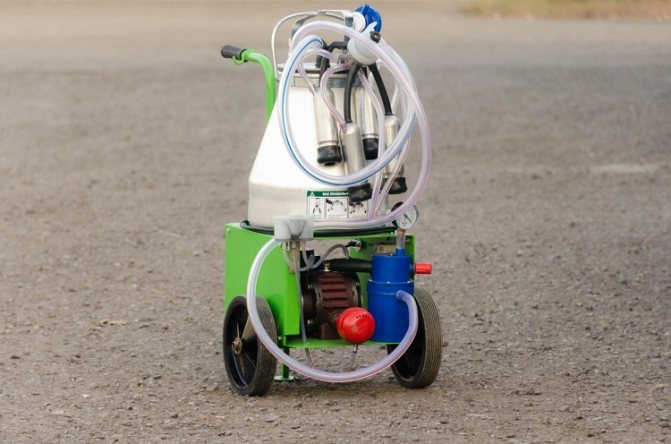

Описание аппарата «Фермер» АД

Принцип работы оборудования – вакуумный забор молока у коров. Запускает установку электромотор, работает от 220 В. Передача ременная. Насос вакуумный сухого типа: НВИ12. Мотор и насос располагаются на колёсной базе. Они закрыты стальным чехлом, который окрашен порошковым красителем. Оборудование надёжно защищено от грязи и пыли. База мобильная, имеет 2 больших колеса. Для навесного комплекта на базе предусмотрены ручки.

• Для компенсации давления вакуума и воздуха в комплекте приспособлен ресивер.
• Регулировка давления вакуума осуществляется вакуумметром. Рабочее давление 48 кПа.
• Шланги для воздуха – чёрного цвета, выполнены из резины.
• Молочная магистраль представляет собой прозрачные пластиковые трубки.
• Доильные стаканы выполнены из алюминия. Это облегчает конструкцию.
• На стаканах силиконовые накладки.
• Пульсация вакуума осуществляется работой пульсатора. Он выдаёт 61 импульс в минуту. Режим доения приближен к режиму кормления телёнка.
• Скорость выдаивания 10 коров за 1 ч.
• Доильное ведро – 20 л.
• Габариты аппарата: 845*450*650.
• Вес – 25 кг.

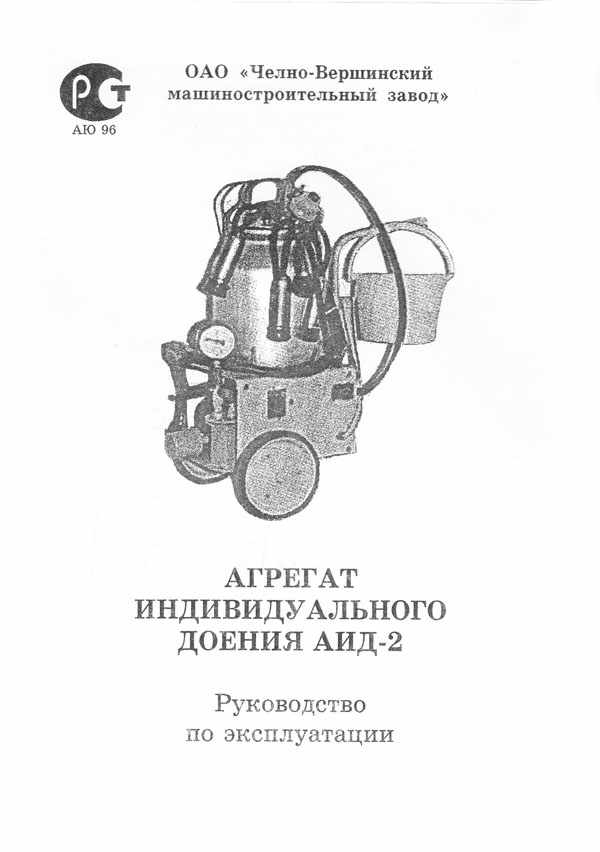

Оборудование поставляется в разобранном состоянии. В техническом паспорте прописаны этапы сборки, чертежи и рисунки. Здесь же указываются профилактические мероприятия по уходу за аппаратом, которыми не стоит пренебрегать. Перед началом доения мотору дают поработать холостым ходом. Это делается для того, чтобы определить неисправности в системе и устранить их. Список неисправностей и способы их устранения указаны в паспорте к оборудованию.

Режим работы – двухтактный. При доении отсутствует фаза отдыха. Манжета в стакане сжимает сосок при поступлении воздуха в стакан. Разжимает сосок при откачивании воздуха в атмосферу. Молоко по трубкам проходит в бидон: в ёмкости создаётся разряжение.

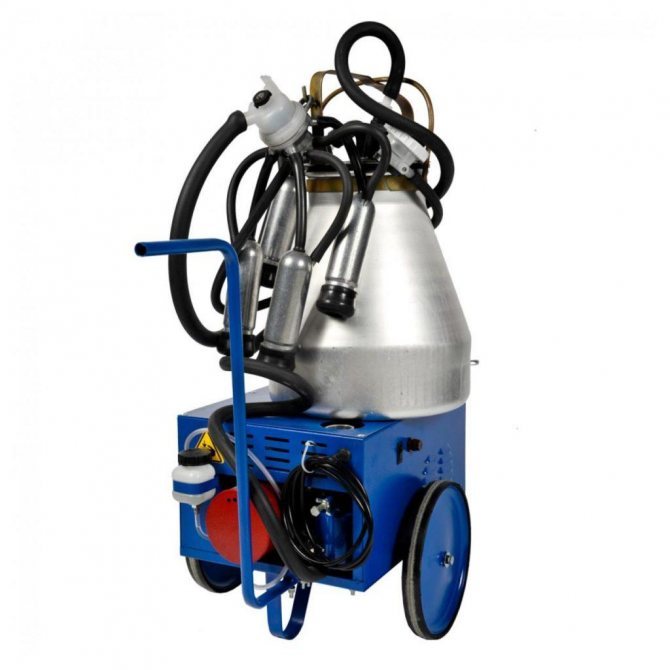

Описание аппарата «Доюшка» 1ПР

Оборудование создано для малочисленного животноводческого хозяйства. Аппарат способен за 1 ч забрать молоко у 10 голов КРС. Инженеры тщательно продумали конструкцию «Доюшки». В ней нет никаких лишних и сложных деталей. Всё просто и логично. Цена аппарата демократичная.

Весит оборудование 52 кг. Для передвижения приспособлена рама из никелированной стали, которая имеет колёса и ручку. У колёс низкая ось, что снижает риск опрокидывания установки. При хранении стаканы с прилегающими к ним трубками вешаются на ручку рамы. Установка компактная: высота – 78 см, ширина – 39 см, длина 1 м. Аппарат работает от сети 220 В, мощность – 550 Вт. Оборудование предполагает доступ ко всем элементам конструкции.

Двигатель установлен на раме поверх колёс: полностью открыт. Это избавляет его от перегрева и даёт возможность беспрепятственно осмотреть мотор. Двигатель асинхронного типа. От него отходит сетевой шнур. На панели сверху расположена кнопка включения. Передача ременная. Шкив находится на раме: он приводит в действие шатун.

Благодаря особому такту насоса, в дополнительном оборудовании необходимость отпадает. Насос работает с частотой 64 пульсации в минуту. Для коровы такой вариант забора молока комфортный. Молоко сцеживается из вымени всё без остатка. Не требуется дополнительная ручная дойка.

Конструкция у насоса разборная. Она состоит из основного корпуса, который сверху и снизу закрывается крышками. Крепление происходит за счёт стержней, которые имеют резьбу. На верхней поверхности укреплён штуцер и клапана. К штуцеру подключается вакуумный шланг. На нижней поверхности предусмотрено отверстия для поршня и шатуна. Поршень имеет кожаную манжету. Благодаря ней соблюдается герметичность в камере. При износе её легко поменять. 1 раз в неделю поршень смазывают маслом.

Для забора молока предусмотрен бидон. Он выполнен из нержавеющей стали. Его объём 22,6 л. Бидон устанавливают на площадку, имеющую округлую форму. Ёмкость защищена от падения бортиками. Она жёстко фиксируется на раме.

Доильный аппарат представлен 4 стаканами. Они выполнены из нержавеющей стали. Для контроля над количеством молока в цилиндрах стаканов имеются прозрачные вставки из пластика. Вставки манжеты и шланги выполнены из чёрной резины. Оборудование лёгкое, доение коровы не вызовет осложнений.

Стаканы и ёмкость для молока необходимо вымывать каждый раз после дойки. Для ухода за оборудованием используют ёршики и щётки. Аксессуары входят в комплект к доильному аппарату. Стоимость оборудования от 18 тыс. руб.

Принцип действия агрегата

Работа доильного аппарата основана на создании ритмичных колебаний. Основным рабочим органом установки является вакуумный насос. Он управляется посредством электрического двигателя с питанием в 220 Вольт. После включения прибора в сеть необходимо лишь плотно установить стаканы на сосках КРС.

Физиологические особенности животных – коров, коз – требуют сжимать соски поочередно, что необходимо для восстановления кровоснабжения в вымени. Поэтому насос создает избыточное давление в системе и при помощи специальных прорезиненных стаканов сжимает вымя с определенной периодичностью. Таким образом, он идеально имитирует естественное вскармливание теленка или ручное доение, не травмирует тем самым животное.

Доильный аппарат обеспечивает высокую производительность

Поступающее молоко по специальным молокопроводам поступает в бидон, где скапливается до окончания процесса. Контроль над давлением в системе осуществляется посредством удобного манометра, расположенным рядом с шаровым краном.

Использование для раздаивания

При переводе коровы на машинное доение, она должна быть готова к полной отдаче молока доильной установке. Иначе животное может повредить вымя. Чтобы не допустить этого, необходим раздой – комплекс мероприятий, нацеленный на достижения максимальной продуктивности, близкой к генетическому потенциалу.

Используя агрегат индивидуального доения АИД-2, можно значительно облегчить процесс раздаивания. Сразу после отела необходимо увеличивать подаваемое количество кормов и при этом следить за литражом получаемого молока. Если объем получаемой продукции увеличивается пропорционально «надбавке» к основному питанию животного, то количество кормов снова увеличивают до достижения максимальной продуктивности.

Раздоенная таким образом корова, при двукратном доении способна «отдавать» молока столь же, сколько при 4-5 разовом использовании агрегата. Это снижает количество времени, необходимого для максимальной продуктивности, повышает рентабельность аппарата.

Работа вакуумом

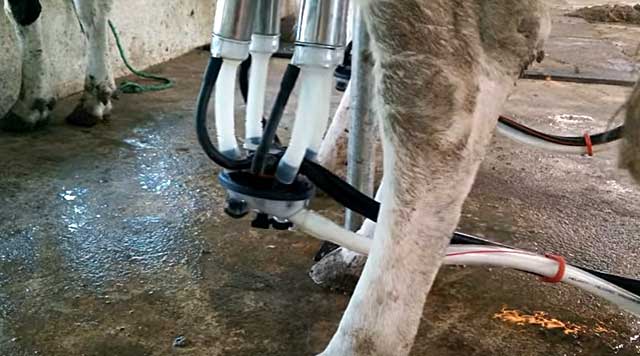

Доильный аппарат АИД-2 позволяет получать молоко одновременно с нескольких животных. При этом полностью исключается риск травмирования сосков и вымени за счет надежной вакуумной системы, чьей мощности хватает сразу на несколько экземпляров КРС. Кроме того, прорезиненные стаканы повторяют форму вымени, плотно прилегают к соскам, создавая условия для качественной работы вакуумной системы.

В конструкции самого насоса присутствуют графитовые пластины, которые действуют по сухому принципу, не требуют смазки. Скорость вращения рабочих элементов достигает 1,5 тыс. оборотов в минуту, а образующееся давление в системе достигает 50 кПа. Представленная система равномерно распределяет нагрузку на вымя и не допускает ее пережатия, застой крови.

В конструкцию встроены элементы контроля, которые следят за сохранностью самого агрегата. Тепловое реле не допускает перегрев электродвигателя и защищает его от скачков напряжения. Однако нельзя полагаться только на электронику. При появлении первых признаков неисправностей, неправильной частоты пульсаций, недостаточности вакуумного усилия, увеличения уровня шума во время работы следует вывести устройство из эксплуатации и задуматься о его ремонте.

Раздаивание коровы

Стоимость доильного оборудования аид 2

Цена на новый аппарат несколько разнится в зависимости от региона.

Важно помнить, что покупать оборудование лучше непосредственно от производителя, чтобы избежать подделок или испорченный устройств.

В центральных регионах страны средняя стоимость оборудования – около 19 000 рублей. Чуть меньше аппарат стоит в западных регионах – около 18 000 рублей. За Уралом за доильный аппарат придется отдать от 20 000 до 23 000 рублей.

Комплекты запчастей на замену

В первую очередь, для продления срока службы АИД 2, нужно хранить его в разборном состоянии. Чтобы вовремя выявлять повреждения различных элементов, нужно регулярно их осматривать. В процессе применения агрегата, чаще всего выявляются поломки шлангов, клапанов, муфт, крепежных элементов и деталей, которые крепятся к соскам. Чтобы работа не останавливалась, в наличии нужно иметь запасной комплект на замену.

Желательно приобретать запасные части непосредственно такой же модели оборудования. В этом случае можно быть уверенным в подлинности деталей, а также в том, что она идеально встанет на свое место.

Для безопасной и качественной работы, чтобы исключить неисправности, нужно пользоваться прибором АИД 2 в сухом помещении. Хранить детали желательно в темном месте и таким образом, чтобы хрупкие части были защищены.

Преимущества дойки аппаратом

Фермеры, использующие ручной способ доения, сталкиваются с загрязнениями и высоким содержанием микроорганизмов в молоке. Это обуславливается нестерильностью процесса и возможностью попадания в ведро пыли с живота коровы или частичек подстилки. При аппаратной дойке продукт получается более чистым, чем при ручной. В молоке по результатам лабораторных исследований снижается обсемененность, оно дольше хранится и не киснет.

Аппаратная дойка бережет здоровье сотрудников фермы и деньги ее владельца. При ручном способе работницы через несколько лет начинают мучиться болями в кистях, на ладонях возникают глубокие трещины. Доярка хуже справляется со своими обязанностями, часто отпрашивается в поликлинику и приносит убыток фермеру.На коровах положительно отражается доение именно аппаратным способом: повышается скорость молокоотдачи и быстрее происходит полное опорожнение вымени. Машинное доение имитирует сосание теленка, поэтому корова не испытывает дискомфорта. Мягкая пульсация не травмирует вымени, не оставляет царапин или ран. Ветеринарными врачами неоднократно отмечалось снижение уровня заболеваемости скота маститом при переходе хозяйства на машинное доение.

Создан для раздаивания

Модель доильного аппарата АИД 1 создана для облегчения доения коров и для раздаивания животных на фермах молочно-товарной направленности. Он работа принадлежит к двухтактному типу и отсасывает молоко из соска при помощи вакуума.

В состав агрегата входит подвесная часть доильного аппарата, пульсатор, ведро с крышкой, прокладка, шланги и различные присоединительные детали. Чтобы процесс доения проходил более качественно, продумана система подсоса воздуха.

Известно также и оборудование под названием АИД 1-01. Система передвижная, так как размещена на двухколесной тележке. Принцип действия – отсос молока при помощи доильных стаканов под действием разряжения. В составе АИД 1-01 есть вакуумметр, регулятор, герметически закрывающееся ведро, глушитель. Мощность электродвигателя 0,6 кВт. Перед началом доения фермеру нужно установить правильную величину вакуума. Если прибор двухтактный, то это 380-400 мм рт.ст., если трехтактный, то 450-480.

Когда корова переводится на машинное доение, она должна быть способна к полной отдаче молока, при этом учитываются форма вымени и сосков.

Неполадки в работе агрегата, такие, как недостаточный вакуум, неправильная частота пульсаций и различная степень износа деталей приводят к неэффективному доению. Чтобы этого избежать два раза в год проводится проверка работоспособности всей системы.

Основные этапы сборки

В описанном доильном аппарате присутствует достаточно много как больших, так и мелких деталей, поэтому для сбора конструкции придётся сначала собрать несколько отдельных узлов (условно их можно разделить на два основных: агрегат, создающий в системе вакуум и доильная аппаратура, представленная бидоном, с подсоединёнными к нему стаканами и патрубками).

В число лучших пород коров молочного направления входят такие породы, как ярославская, холмогорская, красная степная, голландская, айрширская и голштинская.

Весь процесс подготовительной сборки выглядит следующим образом:

1. Для начала можно собрать стаканы, подсоединив их к коллектору (расстояние между кольцом и краем сосковой резины на стакане должно быть не менее 5–7 мм). Молочный патрубок тонким концом вставляется в сосковую резину и вытягивается до тех пор, пока кольцевое утолщение с другой стороны не зафиксируется кольцом, надетым на сосковую резину. Вместе с молочным патрубком резиновую часть вставляют в доильный стакан, а затем пропускают патрубок сквозь нижнее отверстие корпуса стакана. Резина, находящаяся в стакане, должна натянуться.
2. Теперь переходим к сборке самого бидона. На его крышке есть три отверстия, к которым необходимо подсоединить входящие в комплект поставки силиконовые трубки: одна соединяет бидон с вакуумным баллоном, расположенным рядом с агрегатом аппарата, вторая обеспечивает соединение с пластиковым носиком коллектора (к нему крепятся доильные стаканы), а третья через специальный пульсатор (устанавливается на бидон первым) также подключается к коллектору, но уже с другой стороны (надевается на металлический носик).
3. Последним на вакуумный баллон устанавливается вакуумметр, с помощью которого можно следить за рабочей глубиной вакуума (в норме она должна составлять 4–5 кПа).
4. Всё, теперь поместив бидон на подставку с ручкой, остаётся лишь залить масла в расположенный в задней части маслоотсек и можно переходить к доению коровы.

Видео: сборка доильного аппарата АИД 2 Перед тем как надеть стаканы на вымя коровы, важно добиться оптимальных значений вакуумной глубины в стаканах, а затем, закрыв клапан коллектора, по одному разместить в них соски коровы. В завершение процесса доения, как только количество идущего по патрубкам молока уменьшится, следует снова открыть клапан коллектора и по очереди снять все стаканы с вымя.
