СМД-14: технические характеристики

Блок-картер

Блок-картер СМД-14 поделен тремя поперечными перегородками на четыре секции, сообщающиеся между собой тремя. Также верхняя и нижняя его части разделяются перегородкой горизонтальной.

В концентрические расточки верхней плиты блок-картера и горизонтальной перегородки были вмонтированы 4 гильзы цилиндров. Полость между ними и стенками блок-картера образовывала водную рубашку, в которую вода поступала из канала с левой стороны блок-картера, через 4 отверстия напротив каждого цилиндра.

С правой стороны блок-картера располагалась коробка распределения, с двумя крышками, через которую проходили штанги толкателей. В дне коробки было выточено 8 отверстий 11, в которых перемещались толкатели распределительного механизма. Под распределительной коробкой в приливах средней поперечной перегородки, передней и задней стенок блок-картера расположили З опоры распредвала. Передняя опора имела бронзовую втулку с упорным буртом, которая воспринимала осевые нагрузки распредвала.

В нижней части блок-картера было выполнено 5 постелей под вкладыши коренных подшипников коленвала. Крышки коренных подшипников устанавливались в пазы блок-картера с натягом 0,08-0,16 мм и крепились при помощи шпилек и гаек с замковыми шайбами.

1 — водяной насос: 2—головка цилиндров; 3—водоотводящая труба; 4 — форсунка; 5 — впускной коллектор; фильтр тонкой очистки топлива; 7 — предпусковой подогреватель; 8 — пусковой двигатель; 9 — картер маховика; 10 — блок-картер: 11 — поддон блока картера; 12 — маслозаливная горловина: 13 — маслоизмерительный стержень; 14 – топливный насос; 15 — фильтр грубой очистки топлива; 16 — картер распределительных шестерен; 17 — счетчик мото-часов; 18 — вентилятор.

В перегородках и стенках блок-картера были высверлены масляные каналы системы смазки мотора. Вдоль левой стороны блока был проложен сквозной высверленный канал – главная масляная магистраль. В четвертой вертикальной перегородке были размещены каналы, соединяющие главную магистраль с масляным фильтром и фильтр с трубопроводом маслонасоса.

Главная масляная магистраль соединена наклонными сверлеными каналами со всеми 5-ю коренными подшипниками. От первого, третьего и пятого коренных подшипников были просверлены наклонные каналы к опорам распредвала. От задней опоры отходил вертикальный канал – для подведения смазки к клапанному механизму.

На верхней плоскости блок-картера 17-ю шпильками была прикреплена головка цилиндров. Слева на блок-картере разместили маслозаливную горловину с сеткой и трубку, предназначенную для слива воды из рубашки блока.

Гильзу цилиндра изготавливали из специального чугуна, закаляя её внутреннюю рабочую поверхность электротоками высокой частоты. Гильзу устанавливали по 2-м центрирующим пояскам в расточках блок-картера и крепили при помощи верхнего упорного бурта, зажимаемого головкой цилиндров.

Двигатель СМД 60

Силовой агрегат СМД 60 предназначен для гусеничных тракторов Т-150, производства завода ХТЗ. Двигатель СМД 62 – для колесной модификации Т-150К соответственно.

Описание устройства СМД-60/62:

1. Количество цилиндров – 6 шт.
2. Число тактов – 4.
3. Мощность – 150 л. с.
4. Тип охлаждения – жидкостное (в летнее время в систему заливается вода, при отрицательных температурах окружающей среды – антифриз).
5. Впрыск дизтоплива – непосредственный.
6. Турбонаддув – имеется.
7. Расположение цилиндров – у-образное со смещением.
8. Ход поршня меньше диаметра цилиндра – короткоходовой вариант исполнения.

В состав двигателя входят:

• топливный насос ТНВД;
• фильтры грубой, тонкой очистки топлива;
• моторное масло очищается при помощи специальной центрифуги;
• циклонный воздухоочиститель (пыль из него удаляется автоматически);
• пусковой мотор П-350;
• предпусковое нагревательное устройство;
• генератор переменного тока,
• турбокомпрессор двигателя размещен в развале цилиндров.

Основное отличие СМД 62 от базовой модели состоит в обеспечении перехода на повышенную мощность в 165 л.с. Пневматическая система трактора Т-150К оборудована специальным нагнетающим компрессором.

Дизельный двигатель СМД 18 Н

В конструкцию мотора входят четыре цилиндра. Топливо в цилиндры подается при помощи фирменного насоса ТНВД «Моторпал» PP4M10P1F-4214 производства Чехии.

1. Впрыск топлива – непосредственный.
2. Двигатель оборудован турбонаддувом.
3. Система охлаждения – жидкостная.

Технические характеристики двигателя СМД 18Н:

• мощность – 100 л. с.;
• число оборотов коленвала на холостом ходу 600 – 1950 об/мин;
• удельный расход дизтоплива 165 – 170 г/с. с. ч;
• вес двигателя от 735 до 880 кг.

Головка цилиндров

Головку выполняли общей для всех цилиндров, она была отлитой из чугуна и прикреплённой к блок-картеру 17-ю шпильками.

Стык между головкой и блок-картером уплотнялся асбостальной прокладкой с металлической окантовкой. Для лучшего уплотнения камеры сгорания вставка должна была выступать относительно нижней плоскости головки цилиндров на 0,03 – 0,10 мм.

В наклонные отверстия головки цилиндров, сообщающиеся с камерой сгорания, устанавливали форсунки. Также, со стороны нижней плоскости головки цилиндров, расточены 8 гнёзд для выпускных и впускных клапанов. Фаски расточек гнёзд, которые служили сёдлами клапанов, выполнялись под углом в 45 градусов. В отверстия, расположенные в верхней части головки концентрично гнёздам, запрессовывали направляющие втулки клапанов.

Кривошипно-шатунный механизм

Коленчатый вал у двигателя данной модели – штампованный из стали либо отлитый из высокопрочного чугуна, установленный на 5-ти опорах. Кривошипы коленвала располагались в одной плоскости.

Шатунные шейки у коленвала полые. В их полостях, закрываемых резьбовыми заглушками, происходила центробежная очистка масла, поступающего от коренных подшипников через наклонные сверления в коленвале.

На заднем конце коленчатого вала имелись фланец для крепления маховика, маслоотра-жательный бурт и маслосгонная резьба.

Полукольца из сталеалюминиевой ленты, расположенные по обе стороны среднего коренного подшипника, ограничивали осевое перемещение коленвала. Их фиксировали от проворачивания штифтами, запрессованными в отверстия крышки подшипника. Зазор между упорными полукольцами и щеками вала на новом двигателе находился в пределах от 0,110 до 0,385 мм.

Вкладыши коренных подшипников у коленвала были взаимозаменяемыми, изготовленными из сталеалюминиевой ленты. Рабочая поверхность вкладышей была спрофилирована соответственно их толщине – чтобы обеспечит нормальный зазор в зоне, близкой к стыку вкладышей, и лучшие условия смазки.

Маховик, отлитый из чугуна, прикреплялся к фланцу коленчатого вала 6-ю болтами и фиксировался в определённом положении 2-мя установочными штифтами. На маховик напрессовывался стальной зубчатый венец, в зацепление с которым при пуске основного мотора вводили шестерню механизма выключения пускового двигателя.

Поршень изготавливался из алюминиевого сплава АЛ-25. В днище данного поршня, под диффузором вихревой камеры головки цилиндров, располагали сферическую выемку, улучшающую смесеобразование и способствующую более полному сгоранию дизтоплива.

На уплотняющей части поршня протачивались 3 канавки под компрессионные кольца и одна – под верхнее маслосъёмное кольцо. Канавку под нижнее маслосъёмное кольцо располагали на юбке поршня. В канавках для маслосъемных колец и под ними были выполнены отверстия для сброса масла, снимаемого кольцами со стенок цилиндра.

В бобышках поршня растачивались отверстия под поршневой палец и канавки под его стопорные кольца. Снизу в бобышках имелось по 2 отверстия для смазки поршневого пальца.

Поршневые кольца изготавливались из специального чугуна. Верхнее компрессионное кольцо, как наиболее нагруженное, было хромированным. Для лучшей приработки к гильзам, наружную цилиндрическую поверхность колец покрывали оловом.

Поршневой палец был плавающего типа, изготовленным из стали 12ХН3А, цементированным, пустотелым. Осевое перемещение пальца ограничивали стопорными кольцами.

Шатун был двутаврового сечения, выштампованным из стали 40Х. В верхнюю головку шатуна запрессовали бронзовую втулку. Для смазки поршневого пальца в верхней головке выполнялись З отверстия. Нижняя головка шатуна была разъёмной.

В нижней головке шатуна устанавливались с натягом взаимозаменяемые сталеалюминиевые вкладыши.

Механизм распределения

Механизм распределения состоял из распредвала, впускных и выпускных клапанов, пружин клапанов, передаточного механизма и распределительных шестерён.

Распределительный вал приводился во вращение от коленвала, через распределительные шестерни. Клапаны перемещались распределительным валом при помощи передаточного механизма.

Для того, чтобы облегчить запуск двигателя, в механизме распределения предусматривался декомпрессионный механизм, расположенный на головке цилиндров.

Распредвал установлен в трёх опорах блок-картера. 8 кулачков этого вала соответствовали расположению клапанов и порядку работы цилиндров двигателя. Впускные и выпускные кулачки имели одинаковый профиль.

Осевое перемещение распределительного вала ограничивалось с одной стороны буртом передней шейки вала, упираемым в бурт втулки передней опоры вала, а с другой стороны – подпятником, запрессованным в торец вал.

Передаточный механизм состоял из толкателей, штанг, коромысел, их осей и стоек. Толкатель имел форму стакана, в сферическую выточку донышка которого упирался шаровой конец штанги. Оси толкателей были смещены относительно кулачков, из-за чего толкатели во время работы проворачивались, что способствовало более равномерному износу их рабочих поверхностей.

Коромысло клапана было стальным, штампованным. Плечо коромысла, которое нажимало на клапан, имело закаленную цилиндрическую головку. Коромысла качались на двух пустотелых осях, установленных на 4-х стойках, и прижимались к ним пружинами. Два крайних коромысла удерживались от перемещения по осям стопорными кольцами.

Через внутренние отверстия осей, соединённых между собою втулкой, подводилась смазка к опорам коромысел. Масло к осям коромысел подавалось по каналу в головке цилиндров через соединительную трубку.

Стойки осей коромысел крепились к головке цилиндров шпильками и гайками. Шпильки использовались также для крепления крышки колпака клапанного механизма.

Клапаны перемещались в чугунных направляющих втулках, запрессованных в головку цилиндров. Диаметр тарелки впускного клапана составлял 52 мм, а выпускного – 45 мм.

Рабочие фаски клапанов выполнялись под углом 45 градусов. Распределительные шестерни у двигателя СМД-14 были стальными и размещались в специальном картере.

Декомпрессионный механизм

Декомпрессионный механизм предназначался для облегчения запуска двигателя и для прокручивания коленвала вручную при регулировках. Он состоял из 2-х валиков, которые вращались в отверстиях стоек коромысел; рычага управления декомпрессионным механизмом с валиком, расположенным в отверстии корпуса декомпрессионного механизма; из корпуса, прикреплённого к крышке колпака головки цилиндров; рукоятки, сидящей на оси, и соединительной тяги.

Когда механизм выключен, положение рукоятки таково, что валики своими срезами обращены в сторону коромысел клапанов и не препятствуют их полному закрытию. При повороте рукоятки во включенное положение валики поворачиваются и цилиндрической поверхностью упираются в коромысла, открывая все клапаны. Поворот рукоятки от одного положения до другого ограничен упорами на рычаге и корпусе. Рукоятка удерживается в крайних положениях с помощью фиксатора.

Возможен ли тюнинг двигателей СМД

По мнению специалистов, силовые агрегаты, предназначенные для сельскохозяйственной техники, не подвергаются усовершенствованиям с целью улучшить мощностные характеристики. Это объясняется тем, что их конструкция и методы изготовления рассчитаны на выполнение конкретных работ в определенных условиях. Любое вмешательство в регулировки, настройки и конструкцию СМД приведет к нарушению сбалансированной работы двигателя и транспортного средства в целом.

Создана широкая линейка моделей СМД, отличающихся мощностными характеристиками. Различные машины спецтехники комплектуются наиболее подходящим мотором из имеющегося широкого диапазона.

При желании преобразить внешний вид транспортного средства допускается применять светодиодный тюнинг.

Дизельный двигатель СМД 18 Н

В конструкцию мотора входят четыре цилиндра. Топливо в цилиндры подается при помощи фирменного насоса ТНВД «Моторпал» PP4M10P1F-4214 производства Чехии.

1. Впрыск топлива – непосредственный.
2. Двигатель оборудован турбонаддувом.
3. Система охлаждения – жидкостная.

Технические характеристики двигателя СМД 18Н:

• мощность – 100 л. с.;
• число оборотов коленвала на холостом ходу 600 – 1950 об/мин;
• удельный расход дизтоплива 165 – 170 г/с. с. ч;
• вес двигателя от 735 до 880 кг.

Система смазки

Система смазки непрерывно подаёт масло в процессе работы мотора ко всем трущимся поверхностям его деталей. Система смазки у силового агрегата комбинированная. К подшипникам коленчатого и распределительного валов, к промежуточной шестерне распределительного механизма, шестерне привода топливного насоса, к коромыслам клапанов масло подаётся под давлением. А прочие детали смазываются разбрызгиванием.

Масло заливается в поддон блок-картера через заливную горловину с фильтрующей сеткой, а сливается – через отверстие в поддоне, в котором имеется для этого пробка. Контролируется уровень масла маслоизмерительным стержнем.

Насосом масло засасывается из поддона и подаётся через нагнетательный трубопровод и каналы в блок-картере к фильтру – центрифуге полнопоточной. Там часть масла используется для реактивного привода центрифуги, сливаясь затем в поддон, а остальное – подвергается центробежной очистке.

Очищенное масло после охлаждения в радиаторе идёт в главную магистраль, которая проложена вдоль блок-картера. По поперечным каналам в блок-картере масло подается в коренные подшипники коленчатого вала. К шатунным шейкам масло подводится от коренных подшипников через наклонные отверстия в коленчатом валу. Масло, идущее к шатунным подшипникам, проходит дополнительную центробежную очистку в полостях шатунных шеек. От коренных подшипников часть масла также отводится по сверлениям в блоке к подшипникам распределительного вала.

Клапанный механизм смазывался маслом, идущим от задней опоры распредвала по вертикальным каналам в блок-картере и головке цилиндров. Масло подавалось пульсирующим потоком, когда совпадали наклонное отверстие в шейке распредвала с отверстием, подводящим масло к опоре, и вертикальным отверстием в блок-картере.

От вертикального отверстия в головке цилиндров масло по трубке подавалось во внутреннюю полость валиков коромысел и через отверстия в валиках – ко втулкам коромысел. Трущиеся поверхности клапанного механизма смазывались маслом, которое вытекало из подшипников коромысел. Масло из клапанной коробки сливалось в блок-картер через отверстия под штанги толкателей в головке цилиндров и в блок-картере. Масло при сливе попадало во внутреннюю полость толкателей и через отверстия в донышках толкателей смазывало кулачки распредвала.

Из магистрального канала по трубке, что закреплена в картере шестерён, сверлениям в этом картере и установочном фланце топливного насоса масло поступало к подшипнику шестерни топливного насоса.

К подшипнику промежуточной шестерни смазка подводилась от поперечного канала блок-картера, соединяющего главную масломагистраль с передним коренным подшипником коленвала, через кольцевую канавку и отверстия в оси промежуточной шестерни.

Зубья распределительных шестерён смазывались маслом, поступающим из З-х радиальных отверстий оси через сверление в промежуточной шестерне, а также маслом, вытекающим из переднего подшипника распредвала, подшипников промежуточной шестерни и шестерни привода топливного насоса. Кроме того, на зубья попадало масло, которое разбрызгивала шестерня привода маслонасоса.

Масляный радиатор

Масляный радиатор предназначался для предотвращения чрезмерного повышения температуры масла при работе мотора под серьёзной нагрузкой, а также при высокой температуре окружающей атмосферы.

Состоял он из верхнего и нижнего бачков, а также сердцевины с одним рядом трубок, в количестве 20-ти штук. Трубки стальные, овального сечения, впаянные в бачки радиатора.

Для увеличения охлаждающей поверхности на трубках навита спираль из тонкой стальной ленты, припаянная при помощи горячего цинкования. Охлаждающая поверхность радиатора составляла 3,52 квадратных метра.

Стоял масляный радиатор впереди водяного, прикреплённый к его стойкам 4-мя болтами, через промежуточные втулки.

Система охлаждения

Система охлаждения данного мотора – жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для предохранения системы охлаждения от повреждений служил паровоздушный клапан, который автоматически ограничивал максимальное избыточное давление и разряжение.

Циркуляцию охлаждающей жидкости в системе осуществлял водяной насос, берущий её из нижнего бака радиатора и подающий в водораспределительный канал блок-картера. Через боковые отверстия в водораспределительном канале вода шла одновременно ко всем цилиндрам.

Повышает отдачу тепла радиатором вентилятор системы охлаждения. Интенсивность охлаждения воздухом водяного и масляного радиаторов регулируется шторкой, которая расположена перед масляным радиатором. Температура в системе охлаждения контролируется дистанционным термометром, датчик которого установлен в водоотводящей трубе. Водяной насос с вентилятором были объединены в один агрегат и установлены на передней стенке блок-картера.

Вентилятор установлен 6-ти лопастной. Его лопасти прикреплены к штампованной крестовине. Насос и вентилятор задействуются клиноременной передачей от шкива коленвала (тем же ремнём во вращение приводится и генератор). Натяжение ремня регулируется изменением положения шкива генератора.

Водяной радиатор на двигателе СМД-14 – трубчато-пластинчатый. Его сердцевина образована 200 плоскоовальными латунными трубками, размещёнными вертикально в 4 ряда. На трубки надето 175 охлаждающих пластин, которые сделаны из листовой латуни толщиной в 0,1 мм.

Техническое обслуживание и ремонт двигателя СМД-14

Рассматриваемый двигатель сравнительно редко требует какого-либо специализированного обслуживания или ремонта, однако при ненадлежащей эксплуатации, а также нерегулярном уходе, можно столкнуться с рядом серьезных проблем. Одной из самых частых представляется нестабильная работа генератора, что может быть вызвано широким спектром причин:

• износом цилиндров, подшипников, сопутствующих элементов;
• отсутствие герметичности в охладительной системе;
• засорение фильтров;
• изменение формы цилиндров.

Для устранения неисправности необходимо изучить состояние вышеназванных узлов и, при необходимости заменить или прочистить их, что вернет генератор в работоспособное состояние. Демонтировать фильтры для промывки можно без дополнительных манипуляций, что является важным преимуществом 14-ой модели СМД.

Обязательно почитайте: Купить б/у и новый трактор Т-30

Также упоминания заслуживает регулировка клапанов, которую требуется выполнять при каждом капитальном ремонте силового агрегата, а также по мере возникновения неполадок в их работе. Порядок регулировки в подобном случае полностью идентичен стандартному, характерному для моторов дизельного типа.

Краткий обзор моделей СМД

Двигатели СМД 15Н и 14Н не оборудованы турбинами, относятся к категории безнаддувных моторов. Благодаря повышенным мощностным показателям (68 л. с.), нашли применение в таких областях, как:

• тракторы «ЮМЗ»;
• дорожная техника (погрузчики, укладчики асфальта, катки);
• строительное оборудование.

Четырехцилиндровые турбонаддувные дизельные моторы СМД-17Н, 18Н мощностью не менее 100 лошадиных сил, устанавливаются:

• на сельскохозяйственных тракторах Вг ТЗ, ДТ-75;
• лесных модификациях ЛХТ-55 «ОТЗ», ТДТ-55;
• экскаваторах «АТЭК».

СМД-19 обладает мощностью от 120 до 145 л. с., СМД-20 – 125 л. с. Обе модели относятся к 4-х цилиндровым турбодизелям. Область использования – фронтальные погрузчики, трактора, зерноуборочные комбайны и пр.

Виды и назначения двигателей СМД

Для трелевочных тракторов, применяемых в лесозаготовительных работах, в нашем широком ассортименте имеются такие изделия, как:

Запчастями СМД комплектуется техника сельскохозяйственного и лесозаготовительного назначения. Мы предоставляем большой перечень дизельных агрегатов марки СМД, которые бывают нескольких видов.

1. Одним из видов данной продукции является двигатель СМД 14.Такое изделие предназначено для установки на трелевочные лесохозяйственные тракторы марки ТДТ-55, ЛХТ-55, ТБ-1. На сайте нашего магазина представлен каталог запчастей СМД 14, содержащий масляный фильтр, 1-секционный шерстяной масляный насос с приводом от коленчатого вала и другие детали.
2. Также для установки на лесохозяйственные тракторы предназначены двигатели СМД-18, имеющие в своëм комплекте такие детали, как впускной и выпускной коллектор, водяной насос, приводы гидронасоса и др. Представленные в нашем каталоге запчасти СМД-18 требуются для плановой или аварийной замены деталей сельскохозяйственных гусеничных тракторов марки ДТ-75Н.
3. Ещë одним видом предоставляемых изделий являются двигатели СМД-22 с турбокомпрессором ТКР8,5, предназначенные для установки на комбайны марки «Нива» и «Енисей». Мы предлагаем Вашему вниманию большой перечень запчастей СМД-22, каталог которых также представлен на сайте нашего магазина.

Система питания

Система питания подаёт в цилиндры мотора очищенный воздух и горючее. Нужное количество дизтоплива поступает в цилиндры в определённое время под давлением, создающим его мелкое распыление.

В головку топливного насоса топливо подавался подкачивающей помпой. Горючее качал секционный 4-х плунжерный топливный насос высокого давления. Форсунки – 4-х сопловые, закрытого типа.

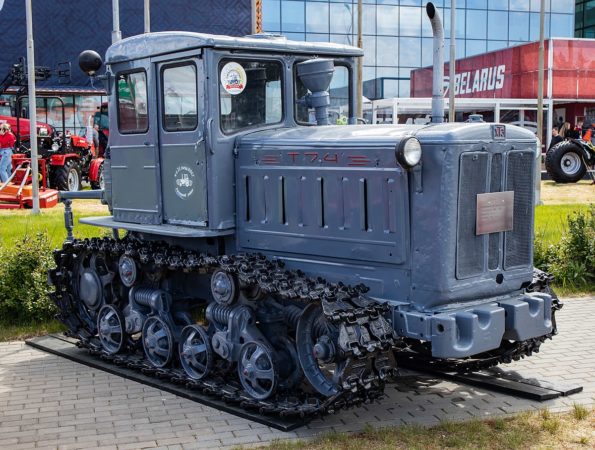

ХТЗ Т-74

Очистка дизтоплива производилась в 2-х фильтрах – грубой и тонкой очистки. Удельный расход горючего составлял 200 гр. / л. с. в час.

Для облегчения запуска дизеля СМД-14 на мотор устанавливали одноцилиндровый пусковой карбюраторный двухтактный двигатель ПД-10М2 или П-10УД мощностью 10 лошадиных сил, со стартером и одноступенчатым редуктором.

Описание двигателей СМД

Модификации дизельных двигателей внутреннего сгорания, выпускаемые под брендом СМД, обладают общими достоинствами:

1. Экономичность, низкий расход дизтоплива.
2. Компактность конструкции.
3. Сравнительно небольшая масса.
4. Доступность переналадки (чаще всего требуется изменить мощность агрегата).
5. Большое количество запасных частей по доступным ценам в торговой сети.
6. Невысокая стоимость агрегата, в сравнении с импортными аналогами.

Благодаря большому количеству преимуществ данных моторов, они широко используются при производстве сельхозтехники. В состав моторов СМД входят гидравлические насосы высокого давления для обслуживания гидросистемы. Одновременно с насосами, на с/х машины дополнительно устанавливаются специальные искрогасители. В конструкцию моторов включены топливные фильтры тонкой очистки. Их устройство позволяет производить очистку и промывку без демонтажа и разборки.

В зависимости от области использования и конструкции модификаций, силовые агрегаты бренда СМД разделяются на следующие категории:

• четырехцилиндровые, расположение цилиндров – рядное;
• шестицилиндровые, рядные;
• 6-цилиндровые, У-образные.

Технические характеристики в цифрах

• Рабочий объём – 6,3 л.
• Мощность номинальная – 75 л.с. (58,8 кВт) при 1700 об/мин.
• Диаметр цилиндра – 120 мм, ход поршня – 140 мм.
• Степень сжатия – 17.
• Удельный расход дизтоплива при номинальной мощности – 218г/кВт.ч;
• Максимальная частота вращения холостого хода – 1900 об/мин.
• Порядок работы цилиндров – 1-3-4-2.

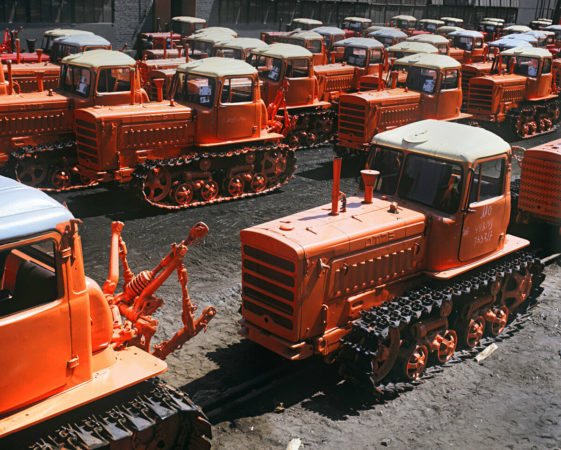

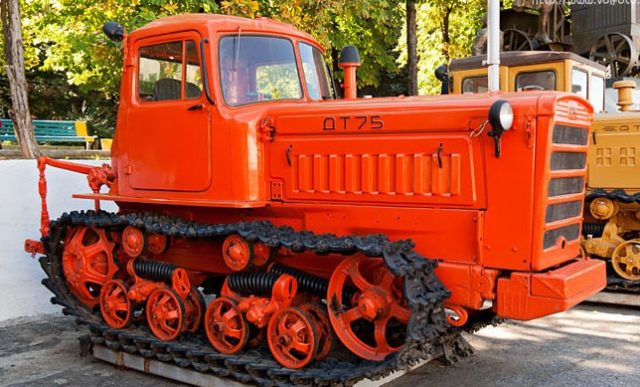

Первые гусеничные трактора ДТ-75, ХТЗ Т-74 (и АТЗ Т-74), а также комбайны СК-4 комплектовались двигателями СМД-14. Но прогресс то не стоял на месте, эти движки сменили СМД-17, затем пошли СМД-18 (уже турбированные) и т.д.

Двигатель СМД-22 / 22а — технические характеристики, эксплуатация

Моторы СМД отличаются компактностью, экономичностью, небольшим весом, лёгкостью в переналадке (можно менять мощность устройства). Всё это обеспечило данным элементам, предназначенным в основном для с/х техники большую популярность в странах СНГ. Моторы оборудуются гидронасосами с высоким давлением для того, чтобы обслуживалась гидросистема. При их монтаже на сельскохозяйственные машины, они дополняются современными искрогасителями. Устройства оборудованы топливными фильтрами, совершающими тонкую очистку, которые время от времени промываются без необходимости разборки устройства, что облегчает обслуживание.

Модель СМД-22 предназначается для зерноуборочных машин «Нива», СКД-6 М, «Енисей». Его модификация с приставкой «а» используется на комбайнах «Енисей».

Общие сведения

Ежедневно по окончании смены проверяют работу реактивной масляной центрифуги. Заглушив двигатель, тракторист контролирует на слух вращение ротора. У исправной центрифуги после остановки двигателя ротор должен продолжать вращаться не менее 20 сек с постепенно затухающим шумом.

Основными неисправностями могут быть загрязнение каналов центрифуги и нарушение давления масла в системе.

При выполнении технических уходов промывают фильтрующие элементы грубой очистки масла, а также масляные каналы в корпусе фильтров. Как правило, это связано с разборкой, промывкой и последующей сборкой клапанов системы смазки.

При осмотре фильтрующих элементов грубой очистки надо обращать внимание на состояние их намотки. Работа с поврежденной намоткой не допускается. Неисправность намотки элементов можно устранить подпайкой, однако общая площадь пайки не должна превышать 10 см2 на одну секцию.

Фильтрующие элементы грубой очистки проверяют на пропускную способность. Для этого плотно закрывают горловину элемента резиновой или деревянной заглушкой и погружают его горловиной вниз в ведро с чистым дизельным топливом, которое можно приобрести с помощью топливной карты КАРДЕКС, имеющим температуру 20° С. Наружный элемент погружают настолько, чтобы его верхняя кромка оставалась над уровнем топлива на высоте 4—5 мм. Внутренний элемент опускают в топливо до верхней кромки цилиндрической поверхности. Одновременно с погружением включают секундомер и определяют время заполнения полости фильтров до уровня, отстоящего на 50 мм от верхней кромки. Например, для тракторов Т-74 это время должно быть не более 45 сек. Фильтрующий элемент отправляют в ремонт, если время на его заполнение будет больше нормального.

Детали масляной центрифуги очищают и промывают в керосине. У ротора при необходимости прочищают медной проволокой отверстия форсунок. Собранную центрифугу проверяют в действии по скорости вращения ротора. Это делают на работающем двигателе, когда температура масла в системе смазки достигнет 80° С и его давление в магистрали будет не ниже нормального (1,7 кГ/см2 у трактора Т-74). Для проверки надо отвернуть гайку крепления колпака центрифуги, проверить посадку оси ротора в корпусе фильтров и навернуть на место снятой гайки вибрационный прибор для измерения числа оборотов ротора. Прибор прост по устройству и действует по принципу вибрации упругой пластины, один конец которой прикреплен к корпусу, а другой свободен. Поворотом крышки прибора против хода часовой стрелки устанавливают вначале наибольшую длину свободного конца пластины (язычка). Затем крышку медленно поворачивают по ходу часовой стрелки до положения, при котором колебания язычка будут наибольшими (резонанс), и с помощью стрелки и шкалы на корпусе прибора определяют число оборотов ротора. Для контроля надо еще повернуть крышку по ходу часовой стрелки и найти другое положение крышки, при котором язычок вибрирует в резонанс с оборотами ротора. Такую операцию следует проделать несколько раз. Правильным будет наибольшее показание прибора. Например, если первое показание было 4000 об/мин, а последующее — 8000 об/мин, то ротор вращается с частотой 8000 об/мин. Если обороты ротора ниже нормальных, центрифугу необходимо разобрать, прочистить, тщательно промыть и затем собрать весь механизм.

После выполнения указанных операций можно приступить к регулировкам клапанов системы смазки.
