Электроплуг своими руками — фото и чертежи

Подготовка к работе

Одним из самых востребованных инструментов в работе с землей является ручной плуг. Такой агрегат необходим каждому фермеру, но из-за высокой цены покупку его может позволить себе не каждый. Кроме этого, пользоваться плугом приходиться нечасто, что говорит о нецелесообразности таких финансовых затрат. Гораздо разумней сделать плуг своими руками. На первый взгляд, эта идея может показаться странной и невыполнимой, но не все так страшно, как кажется. Самодельный плуг можно сделать с минимальными затратами денег и времени. Для того чтобы изготовить плуг, вам понадобится запас терпения и минимальные знания геометрии.

Прежде чем выяснить, как сделать плуг своими руками, вам нужно определиться, каким он будет, ведь существуют роторный плуг, оборотный плуг и двухкорпусной. Каждый из вариантов имеет свои особенности, поэтому требует индивидуальный чертеж плуга, схемы работ и подбора необходимых инструментов. Своими руками чертежи можно сделать, если у вас есть навыки мастера, но если вы не особо сильны в этом, то можете ознакомиться с уже существующими. (Рис. 1, 2, 3)

Плуг для мини-трактора должен выполняться из металла и иметь правильную форму, чтобы плавно входить в почву. Если будут какие-то несостыковки и различия с чертежами, то плуг в полной мере не сможет выполнять работу, но если вы справитесь, то по своей эффективности в работе он не будет уступать заводским вариантам. Изначально требуется сделать шаблон, по которому будет выполняться самодельный электроплуг или плуг другого типа. Для этого вам нужно вырезать из картона отдельные элементы, которые будут составлять всю конструкцию. Если в собранном виде ваш макет отвечает чертежу, то можно делать те же элементы, только вырезая их уже из металла.

Лебедка для вспашки электрическая своими руками

Самодельная лебёдка создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель.

Лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.

В далеких 90-х годов была создана лебедка для вспашки на основе двигателя от бензопилы «Урал», «Дружба», она служит верой и правдой до сих пор. Изменения и доработки касались в основном плуга. На видео ниже хорошо видны эти изменения. Чертежи лебедки смотрите здесь. Постепенно пришла мысль создать электрический аналог. И вот, что получилось, смотрите видео и фото ниже.

Лебедка для вспашки электрическая

Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности хватает для вспашки, окучивания, выкапывания картофеля. Если купить двигатель для однофазной сети, можно пахать целину. А в моей модификации для вспашки целины я использовал блок, который уменьшает скорость вспашки в два раза, но и увеличивает усилие.

Необходимые материалы для изготовления

Прежде чем приступить к сборке конструкции, вам требуется подготовить:

Имея вышеперечисленные составляющие, а еще навыки сварщика и механика, можно приступать к изготовлению такого приспособления, как роторный плуг или его аналог.

Рис. 2 Механизм аварийного отцепления троса

1 — рычаг для шнура, 2 — упор для освобождения кольца троса, 3 — кольцо-стакан, 4 — ось рычага, 5 — пружина на сжатие, 6 — болт фиксации рычага 1,7 — рычаг-держатель кольца троса, 8 — основание, 9 — шнур, 10 — трос

Самодельный культиватор из лебедки

Огород по-прежнему остается надежным поставщиком овощей и фруктов, и со временем, скорее всего, будет также. Однако перекапывание грядок — занятие утомительное, а с возрастом, из-за болезней, становится еще более тяжелым. Уже давно, чтобы облегчить тяжелый труд, в помощь огородникам продаются различные культиваторы и мотоблоки, которые помимо своей цены имеют и другие недостатки. Механизировать свой труд на огороде можно при помощи самодельной лебедки. Лебедка выступает в роли тяговой лошадки тянущей культиватор, плуг, окучник, борону, картофелекопалку или что-то еще. И первое преимущество перед мотокультиватором — это многофункциональность. Лебедка устанавливается на краю обрабатываемого участка, прикрепленный к лебедке культиватор или плуг относится на противоположную сторону участка, разматывая лебедку, затем включается лебедка, тянущая культиватор или плуг, которые делают своё дело. Когда культиватор или плуг доходят до лебедки, она выключается, сдвигается в сторону и процесс повторяется. И таким образом обрабатывается весь участок.

В таком самодельном электрокультиваторе (или электроплуге, смотря что лебедка тянет) самый сложный элемент — это лебедка. Вариантов изготовления лебедки достаточно много, но все они имеют три основных компонента: двигатель, редуктор и барабан (катушка) с тросом.
Лебедка для электроплуга

Ориентировочная мощность двигателя 1,5-2,5 кВт (лучше более 2 кВт), количество оборотов — 1500 об/мин. Если мощность двигателя будет не достаточная, нельзя будет глубоко врезаться в землю плугом, или придется делать маленькую скорость перемещения плуга. Если двигатель иметь большую мощность, то помимо не оправданного расходы электроэнергии лебедка получится более тяжелая, а ведь её придется постоянно перемещать. Конечно можно не ограничиваться электродвигателями, можно использовать и бензиновый двигатель, например от того же мотокультиватора.
Лебедка из мотокультиватора

Редуктор — это самый проблемный компонент всего электрокультиватора (электроплуга). Идеальный вариант, когда имеется мотор-редуктор с оптимальной частотой вращения выходного вала. Хорошо если хотя бы имеется заводской редуктор. И совсем плохо, если нет ни первого, ни второго, тогда придется икать и подбирать шестерни, при этом самый простой вариант — это червячная передача, хватит одного червяка (винта) и одной шестеренки (винтового колеса), в случаи недостаточно большого передаточного числа, его можно дополнительно увеличить ременной передачей между двигателем и червяком. Возможно, придется делать дополнительную ременную передачу и в случае если заводской редуктор имеет не оптимальное передаточное число, или чтобы соединить двигатель с редуктором. Оптимальное передаточное число высчитывается по простой формуле:

i = (3.14 • D • n)/V

где i — передаточное число; D — диаметр барабана на который наматывается трос (м); n — число оборотов двигателя (об/мин); V — скорость движения культиватора или плуга (м/мин).

Ориентироваться лучше на скорость движения культиватора (плуга) равную 4 км/час — небыстрый шаг. Диаметр барабана пусть будет 15 см, о нем подробнее ниже. Переводим цифры в нужную размерность (4 км/час = 67 м/мин, 15 см = 0.15 м) и подставляем в формулу:

i= (3.14 • 0.15 • 1500)/67 = 10.5

Получается, что с двигателем имеющим частоту вращения 1500 об/мин, требуется не очень большое передаточное число. Для его получения не обязательно использовать лишь зубчатые или червячные передачи.

Лебедка с цепной передачей

Катушка, наматывающая трос с культиватором или плугом, — это самым простой элемент лебедки, но от её размера зависит многое. Чем меньше у катушки диаметр, тем медленнее будет двигаться культиватор (плуг), поэтому, когда не удается сделать оптимальное передаточное число, и скорость культиватора (плуга) получается слишком большая, можно уменьшить диаметр катушки. Уменьшение диаметра в два раза приведет к уменьшению скорости культиватора (плуга) тоже в два раза. Уменьшением диаметра катушки можно воспользоваться и когда не хватает мощности двигателя, например, при вспашке целины. Однако при маленьком диаметре катушки, трос сильнее запутывается. Кроме того, при маленьком диаметре катушки в результате намотки троса, быстрее увеличивается диаметр катушки, что приводит, с одной стороны, к ускорению культиватора (плуга), а с другой, к увеличению нагрузки на двигатель. Поэтому катушку с маленьким диаметром нужно делать более длинной, чтобы было больше места для троса. Но удлинение катушки усложняет равномерную укладку троса при его намотке, самое простое решение этой проблемы продемонстрировано на видео ниже. Также как уменьшение диаметра катушки приводит к уменьшению скорости культиватора (плуга), при увеличении диаметра скорость увеличивается. Это можно использовать, если редуктор имеет слишком большое передаточное число, из-за чего катушка крутится очень медленно. Есть варианты с диаметром катушки 30 см. Чтобы лебедка не опрокидывалась, вся конструкция должна находится как можно ближе к земле, а трос, особенно при большом диаметре катушки, должен наматываться на катушку снизу.

Для разматывания лебедки можно использовать различные способы, например, работа двигателя в обратную сторону или разъединяющаяся муфта между редуктором и катушкой.

Чтобы лебедка была устойчива делаются упоры врезающиеся в землю, а если она получилась тяжелой — колесики. На лебедке модно сделать сидение для помощника, который своим весом будет придавать ей большую устойчивость.

Таким электрокультиватором (электроплугом) лучше работать вдвоем, один ходит с плугом или культиватором, а другой включает и выключает двигатель и управляет механизмом разматывания лебедки. Вдвоем и перемещать лебедку будет легко. Лебедка должна стоять так чтобы ось вращения катушки была ориентирована строго перпендикулярно направлению движения культиватора (плуга), благодаря этому трос будет наматываться равномернее. При работе плугом важно каждый год менять расположение лебедки, ставя её на противоположный конец обрабатываемого участка, это предотвратит постепенное перемещение земли из-за её отвала плугом и натаскивания к лебедке.

Если у Вас относительно эффективность такого электрокультиватора (электроплуга) имеются сомнения, после просмотра видео они наверняка развеются. И еще раз напомним, что к лебедке подцепляются не только плуг или культиватор но и окучник, борона, картофелекопалка и т.п.

Технология изготовления плугов разного типа

Легче всего сделать плуг своими руками однокорпусного типа. За исходный материал можно взять часть газового баллона, такой агрегат будет обладать высокой прочностью и надежностью в работе. Для корпуса также могут подойти квадраты или стальные трубы. Сначала вам потребуется сделать отвал цилиндрической формы, для этого вам пригодится лемех, лист металла и боковой щиток стойки. Клинья вводят в лист, чтобы лемех находился под углом примерно 45°. После состыковки бокового щитка с поверхностью лемеха лезвие на нем должно располагаться чуть ниже щитка, примерно на 1 см. В итоге отвал прикладывают к лемеху и приваривают все к корпусу плуга.
Если вы желаете сделать мотоплуг поворотного типа, то его можно изготавливать по типу прицепа. Этот вид конструкции основан на одинарной цепке, чтобы осуществлять поворот, как и предыдущий вариант. Для того чтобы делать новый проход, нет нужды возвращаться на начало огорода, так как благодаря повороту плуг сам будет оборачивать борозду в другом направлении. Такая техника обработки позволяет получать ровные борозды после прохода трактора. Поворотная модель состоит из 3 главных частей: нижней плоскости полоза, его боковой и передней отвальной плоскости. Примерно на 3 см ниже от полоза размещаем режущую полость, при этом бока отвала обязательно должны приставать к лемеху. Ни в коем случае не должно быть просветов, и обратная часть лемеха должна быть ровной. Если вам удастся сконструировать такой вариант плуга, то можно его сваривать и ждать большого урожая.

Плуг с предплужником для мотоблока

Предплужник предназначен для снятия верхнего слоя грунта при распашке земельного участка. Он переворачивает пласт грунта с сорняками, укладывает его на самое дно борозды, выполненной корпусом, который оснащен специальными приспособлениями. Он обрезает и переворачивает часть почвы со стороны борозды. Одновременно корпус с оснасткой разрыхляет почву и равномерно распределяет ее поверх слоя с сорняками, уложенного предплужником. Для выравнивания стенки борозды плуг оснащается специальным ножом, который монтируют перед крайним корпусом навесного оборудования.

Виды и устройство корпуса

Плуги подразделяются в зависимости от количества корпусов на одно-, двухкорпусные и многокорпусные устройства.

В конструкцию корпуса входят следующие детали:

От последних двух элементов конструкции зависит вид и качество вспашки земельного надела. Лемех подрезает почвенный слой, который по нему далее поднимается по направлению к отвалу, затем переворачивается и крошится. От конструкции отвала зависит угол разворота земельного пласта. Снизу корпуса смонтирована полевая доска, которая предотвращает смещение плуга по направлению вспаханной земли.

Если вас интересует, как изготовить плуг своими руками, чертежи его конструкции стоит подбирать, основываясь на типе обрабатываемой почвы этим навесным оборудованием для трактора мтз или мотокультиватора.

Варианты корпусов для плуга:

Если вы планируете сделать плуг с опорным колесом для мотоблока в бытовых условиях, конструкцию корпуса рекомендуется подбирать в зависимости от типа грунта.

Выбор корпуса зависит от типа выращиваемой культуры. Корнеплодам необходима тщательно разрыхленная почва, для получения которой не один из выше перечисленных вариантов сельскохозяйственного навесного оборудования не подходит. В этом случае рекомендуется использовать комбинированную конструкцию. Корпус оборудуется укороченным отвалом, лемехом и ротором, который в процессе обработки земельного участка дополнительно измельчает грунт.

Конструкция отвала

При выборе конструкции плуга необходимо учитывать значимый момент: лемех с отвалом должны быть практически одинаковой толщины (1 мм — допускаемая величина «ступени», не больше 0,5 мм — зазор между отвалом и лемехом).

Виды лебедки

В зависимости от вида двигателя приборы имеют следующие разновидности:

• электрические – параметры их мощности составляют примерно 1,5 киловатта;
• бензиновые – показатели мощности таких изделий, в среднем, достигают 6,5 лошадиных силы.

Посмотрите также

Какая почва самая неплодородная, перечень непригодных грунтов и как улучшитьЧитать

По разновидности управления лебедки могут иметь следующие виды:

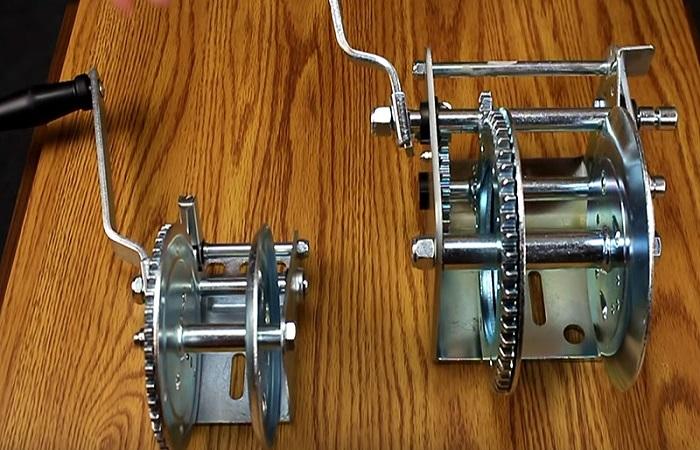

• ручные – для управления ими применяются кнопки и рычаги;
• с ножным приводом – чаще всего используются для бензиновых моторов.

Изготовление электроплуга

Электроплуг своими руками изготовить намного сложней, это объясняется тем, что в большинстве случаев движущей силой для электроплуга является лебедка, а самостоятельно изготовить ее без соответствующих знаний невозможно.

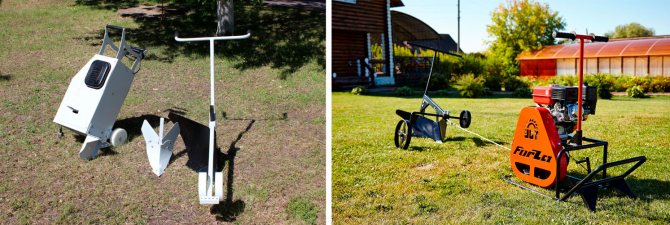

Самодельный электроплуг работает по следующему принципу: на краю огорода или поля устанавливают лебедку, а к ней уже прикрепляют электро плуг или же культиватор, что должны размещаться на другой стороне поля.
После того как лебедка подключается, она начинает притягивать к себе самодельный плуг, что в процессе движения выполняет возложенную на него задачу. Когда плуг будет доходить до конца лебедки, ее требуется выключать и немного сдвигать в сторону, повторяя аналогичные действия.

Схема размещения и траектории прохождения плуга разрабатывается перед установкой. В качестве двигателя для лебедки можно использовать варианты с мощностью 1,5-2,5 кВт. Если у вас нет в наличии заводского редуктора, то можно взять червячную передачу из 1 шестерни и 1 винта. Дополнительно вам потребуется катушка, на которую будет наматываться трос. Очень важно не прогадать с ее диаметром, ведь чем меньше он будет, тем медленней станет перемещаться плуг. Вся конструкция должна находиться как можно ближе к почве, чтобы в процессе движения она не опрокидывалась, борозды получались ровными, а вспахивание — одинаковой глубины. На электроплугах такого типа лучше работать вдвоем, то есть один человек будет ходить вместе с плугом, а второму придется все время включать или выключать лебедку.

Факторы выбора

Чтобы мотолебедка долго прослужила, и пользоваться ей было комфортно, при покупке нужно оценивать:

• Тип двигателя – если участок электрифицирован, оптимальным решением будет лебедка с электроприводом, так как это более экономный вариант.
• Мощность двигателя – от этой характеристики напрямую зависит скорость движения троса, и, как следствие, производительность сельхозлебедки.
• Жесткость троса и его диаметр – натяжной канат должен быть в меру жестким и эластичным, чтобы выдерживать нагрузки при работе.
• Легкость в управлении – самыми легкоуправляемыми считаются электролебедки, но и последние модели бензиновых устройств оптимизированы для простоты использования.
• Комплектацию – многие модели мотолебедок идут сразу с минимально необходимым сельхозинструментом.
• Габариты устройства – лебедка должна легко транспортироваться и перемещаться на участке.

Изготовление электроплуга – Шаг первый

Суть усовершенствований заключается в следующем:

1. Облегчена транспортировка агрегата по земельному участку (колесо).

2. Лебедка состоит из трех блоков:

а) лафета, оснащенного колесом и четырьмя «клыками» (фото 2)

б) рамы, оборудованной самодельным шестеренчатым редуктором; катушкой с тросом и механизмом сцепления с редуктором (рис. 1): передними ручками-упорами; съемно-регулировочными ручками (фото З),

в) салазками (рамой) (фото 4), на которых размещены электродвигатель, коробка с конденсаторами, вольтметром, предохранителями, выключателем, электрокабель и коробка для инструмента.

Преимущества трехблочной конструкции при хранении,транспортировке, передвижении по земельному участку и использовании блоков для других надобностей очевидны. Длина троса позволяет выполнять пахоту по всей длине участка. Агрегат может быть использован для развозки органических удобрений по участку на тяжело нагруженной тележке. Ручки-упоры позволяют ставить лебедку вертикально, что облегчает установку и снятие лафета.

На лафете рама с редуктором может с помощью ручек передвигаться вправо-влево, что способствует равномерному укладыванию витков троса на катушке.

Точные размеры блоков приводить не имеет смысла, поскольку подбирал все, исходя из имеющихся в наличии запчастей и найденных в металлоломе деталей. Ряд узлов по чертежам изготовил токарь. Но основные работы с помощью электродрели, болгарки и сварочного трансформатора (тоже собственной сборки) сделал самостоятельно.

Электролебедка-электроплуг своими руками (фото и чертежи) | Своими руками

Дома у меня лежал старенький, пыльный и замасленный червячный редуктор 4-40 с уменьшающим отношением 1:40, который и послужил основой лебедки. Такой, кстати, можно найти на барахолке за невысокую цену и в хорошем состоянии.

Полностью разобрав и промыв его в бензине от отложений масла, которое больше походило на пластилин черного цвета, я решил сразу поменять сальники. На замену использовал сальники от автомобиля семейства ВАЗ. Поменял все прокладки (сменные вырезал из па-ронита толщиной 0,6 мм), отрегулировал зазор между червяком и шестерней. Залил трансмиссионное масло, и редуктор стал как новенький.

Чертежи самодельной лебедки для вспашки земли. Лебедка для вспашки электрическая своими руками

Предлагаемый самодельный плуг-электролебедка (см. илл.) имеет ряд дополнительных преимуществ, связанных с относительной дешевизной электроэнергии, легкостью приобретения и большим сроком (свыше 30 лет) безотказной работы электродвигателя, простотой запуска и эксплуатации всей конструкции. Рычаг включения скорости редуктора располагается в непосредственной близости от блока с электрооборудованием (конденсаторы, магнитный пускатель, кнопки «Пуск» и «Стоп»). Рядом — моток кабеля на катушке.

Так что электролебедка может быть поставлена на якорь в любом месте земельного участка на расстоянии до 100 м от подключения ее к электросети (при большей длине кабеля возрастают потери в линии). А имеющийся в конструкции выносной пульт с кнопкой «Стоп» позволяет осуществлять управление, вести пахоту, работая даже в паре с инвалидом. При попадании валуна или корней деревьев под плуг усилие на канате резко возрастает.

И когда оно становится максимально допустимым (330 кгс), электродвигатель лебедки останавливается, предупреждая разрыв каната (а равно — и поломку механизма цепной передачи). И еще одна особенность. Благодаря модульной конструкции с электролебедки в случае надобности легко можно снять двигатель, блок с электрооборудованием (достаточно для этого открутить 4 болта М10) и, установив их на электрораспиловочный станок, заняться заготовкой дров, рейки, бруса и т.п. Переставив эти же узлы-блоки на траворезку, получаем ценный, богатый витаминами корм для скота и птицы.

Ну а, сменив плуг на буксируемый культиватор-окучник, ту же электролебедку можно использовать не только для прополки-окучивания, обработки междурядий, но и, скажем, для копки картофеля. Кинематика? У предлагаемой самодельной конструкции она настолько элементарна (следовательно — надежна), что вряд ли способна вызвать у кого-либо трудности при своем «воплощении в металл». С вала электродвигателя вращающий момент передается (для этого служит втулочная муфта) на редуктор (взят от мопеда «Рига» с последующей небольшой доработкой).

САМОДЕЛЬНЫЙ ПЛУГ НА ЭЛЕКТРОЛЕБЕДКЕ

Предлагаемый самодельный плуг-электролебедка (см. илл.) имеет ряд дополнительных преимуществ, связанных с относительной дешевизной электроэнергии, легкостью приобретения и большим сроком (свыше 30 лет) безотказной работы электродвигателя, простотой запуска и эксплуатации всей конструкции. Рычаг включения скорости редуктора располагается в непосредственной близости от блока с электрооборудованием (конденсаторы, магнитный пускатель, кнопки «Пуск» и «Стоп»). Рядом — моток кабеля на катушке.
Так что электролебедка может быть поставлена на якорь в любом месте земельного участка на расстоянии до 100 м от подключения ее к электросети (при большей длине кабеля возрастают потери в линии). А имеющийся в конструкции выносной пульт с кнопкой «Стоп» позволяет осуществлять управление, вести пахоту, работая даже в паре с инвалидом. При попадании валуна или корней деревьев под плуг усилие на канате резко возрастает.

И когда оно становится максимально допустимым (330 кгс), электродвигатель лебедки останавливается, предупреждая разрыв каната (а равно — и поломку механизма цепной передачи). И еще одна особенность. Благодаря модульной конструкции с электролебедки в случае надобности легко можно снять двигатель, блок с электрооборудованием (достаточно для этого открутить 4 болта М10) и, установив их на электрораспиловочный станок, заняться заготовкой дров, рейки, бруса и т.п. Переставив эти же узлы-блоки на траворезку, получаем ценный, богатый витаминами корм для скота и птицы.

Ну а, сменив плуг на буксируемый культиватор-окучник, ту же электролебедку можно использовать не только для прополки-окучивания, обработки междурядий, но и, скажем, для копки картофеля. Кинематика? У предлагаемой самодельной конструкции она настолько элементарна (следовательно — надежна), что вряд ли способна вызвать у кого-либо трудности при своем «воплощении в металл». С вала электродвигателя вращающий момент передается (для этого служит втулочная муфта) на редуктор (взят от мопеда «Рига» с последующей небольшой доработкой).

А оттуда (благодаря цепной передаче с шагом 12,7 мм) — на барабан с наматываемым на последний 10-мм капроновым канатом, к концу которого подсоединен буксируемый плуг или культиватор-окучник (он же картофелекопатель). В основе рамы — сварная конструкция из отрезков стального уголка 34×50 мм с трубчатым лонжероном и кронштейнами для крепления электродвигателя, редуктора и барабана.

Причем направляющая каната, изготавливаемая из соответствующим образом изогнутого отрезка стальной водогазопрсгводной трубы 22×3, приваривается уже после установки барабана. А в кронштейнах последнего предусмотрены расточные отверстия под вал с возможностью некоторого перемещения вала для обеспечения должного натяжения приводной роликовой цепи ПР-12,7. Конструкция якоря тоже сварная (см. рис.).

Для крепления ее к раме электролебедки (с возможностью поворота на осях-болтах) служат отверстия диаметром 10 мм. «Лапы» у якоря затачивают, чтобы потом, при «качающемся» попеременном нажиме то правой, то левой ногой, они легко, как штык у лопаты, врезались в землю, обеспечивая надежную фиксацию электролебедки в нужном месте участка. Сварным выполнен и барабан. Для установки его на валу служат подшипники с защитными шайбами или с уплотнением (номер 80204 либо, соответственно, 180204). Корпуса — самодельные, выточенные из стальных заготовок (СтЗ).

Справа к барабану приваривают звездочку (z=64, t=12,7). Хотя последняя может иметь и число зубьев, равное 66,— по соображениям технологии (заготовка хорошо устанавливается в трехкулачковый патрон токарного станка). Буксируемый плуг во многом похож на конструкцию, опубликованную в № 6’90. В месте ожидаемого максимального изгибающего момента приварены стальные прутки диаметром 16 мм.

В отличие от плуга-самохода предлагаемая автором конструкция снабжена двумя рукоятками, выполненными, как и стойка-грядиль, из трубы 22×3 — стальной водогазопроводной. Лемех-отвал представляет собой единую, вырезанную из стального корпуса газового баллона криволинейную поверхность. Так что необходимость в специальной пластине из твердого сплава для лемеха отпала сама собой.

А угол атаки в 6°, найденный экспериментально, во многом способствовал росту эксплуатационных качеств плуга. В роли бороздного и полевого колес могут, естественно, выступать не только готовые, взятые, скажем, от списанной сельхозтехники, но и самодельные. Первое в таком случае сваривают из 5-мм листовой стали, а второе — из листа СтЗ толщиной 1,5 мм. Существенно массу плуга они не •изменят.

И последняя вряд ли выйдет за предел 16 кг. Как уже отмечалось ранее, электродвигатель соединяется с редуктором муфтой, допускающей нарушение соосности до трех градусов. В роли штифта используется болт М8, вставляемый в отверстие, которое высверливается в муфте заодно с валом редуктора. На болт навинчивают гайку, которую затем стопорят как корончатую. В случае отсутствия долбежного станка паз в муфте под шпонку электродвигателя выполняют с помощью. сверла диаметром 6 мм и вспомогательной металлической пробки.

Последнюю потом удаляют, а образовавшийся в муфте паз доводят до требуемого профиля четырехгранным напильником. Что касается редуктора от мопеда «Рига», то перед установкой в конструкцию электролебедки он подвергается доработке, с устранением всех лишних, не передающих крутящий момент частей. Удаляют, в частности, кикстартер, а отверстие от него закрывают резиновой или алюминиевой пробкой с прессовой посадкой. У муфты сцепления ведущий и ведомый диски сваривают друг с другом. Лишние диски сцепления выбрасывают.

У блока шестерен все зубья шестерни второй передачи срезают. Это позволяет существенно упростить управление. Ведь на рычаге ‘включения передач остаются лишь «О» и Вместо коленвала лучше выточить новый вал. Но можно воспользоваться и тем, который есть,— из-за трудностей при изготовлении в «домашних» условиях шлицов для крепления ведущего диска муфты сцепления. Но тогда придется прежний коленвал тщательно отбалансировать. Как? Срезав шатун, рядом с валом последнего приваривают балансировочную массу, в качестве которой могут успешно выступать обрезки стальной 8-мм проволоки.

Затем, снимая на наждачном круге избыточную массу, добиваются безразличного положения коленвала, уложенного, например, на строго горизонтальные линейки. Укладывается на линейки коленвал местами подшипников. Делают это аккуратно, достигая должной статической балансировки. Динамическая же выполняется «на глазок». При этом стараются снимать избыточную массу относительно опор подшипников симметрично, чтобы поперечный (изгибающий вал) момент был при вращении минимальный. Как показывает практика, после такой (в основном статической) балансировки вибраций при работе у редуктора (да и у всей электролебедки в целом) не наблюдается.

Но это, конечно же, отнюдь не исключает применение и другого редуктора. Особенно быстроходного, с червячной парой в алюминиевом корпусе. Только вот каждый ли самодельщик сумеет достать такой? Не проще ли здесь ограничиться старым, «бросовым» — от того же видавшего виды мопеда «Рига». Включение трехфазного электродвигателя в однофазную сеть для самодельщиков обычно особых трудностей не составляет. В нашем конкретном случае это — типовой «треугольник» с фазосдвигающими конденсаторами. Причем емкость Ср, выраженную в микрофарадах, можно брать в 60 раз большую, чем мощность электродвигателя в кВт.

Величина же пускового конденсатора определяется как утроенная емкость рабочего, то есть Сп= ЗСр=Зх90 мкФ=300 мкФ. Требуемого номинала добиваются, соединяя (параллельно) имеющиеся под рукой конденсаторы (например, типа МБГК-1) в батарею. Рекомендуем также воспользоваться малогабаритным электромагнитным пускателем ПМЕ-011. Но его катушка, как правило, рассчитана на подключение к сети напряжением 380 В. А у нас — 220 В. Поэтому часть витков у катушки удаляют.

Например, катушка пускателя, работу которого мы хотим перевести с 380 В на 220 В, содержала 9000 витков. Тогда с нее надо отмотать столько, чтобы оставалось 9000_380x220=5200 витков. Небольшая доработка требуется и для кнопки «Пуск». Второй (обычно нормально замкнутый в заводском исполнении пускателя) контакт следует переделать в нормально разомкнутый. Выполняется эта операция довольно-таки легко, благо конструкция позволяет. И еще. Пульт управления или хотя бы одна из кнопок «Стоп» непременно должны быть выносными.

Как работает сельскохозяйственная лебедка?

Сельскохозяйственная мотолебедка используется для следующих работ:

• Вспашки почвы отвальным способом.
• Окучивания посадок.

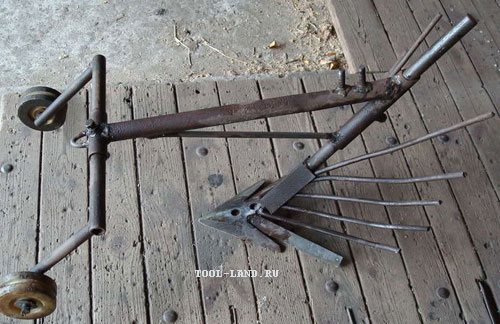

• Посадки и выкапывания картошки.
• Перемещения грузов в горизонтальной плоскости.

Мотолебёдка работает по принципу передачи импульса от двигателя на тянущий канат, а от него – на плуг или культиватор. Проще говоря, пахотный инструмент цепляется за канат, и передвигается с помощью усилия от двигателя лебедки. При этом существенно экономятся время и силы на вспашку. Для работы с сельскохозяйственной лебедкой нужны два человека – один управляет плугом, второй контролирует работу самой мотолебедки.

Кроме облегчения сельскохозяйственных работ, такая лебедка обладает рядом других преимуществ:

• С использованием мотолебедки вспашка проводится качественно, почва глубоко рыхлится, на ней почти не остается сорняков. В результате эффективно поддерживается плодородие почвы.
• Лебедка безопасна в работе – например, при посадке и выкапывании картошки овощи не повреждаются в отличие от мотоблока. Это связано с тем, что в мотолебедке легче контролировать направление плуга или окучника.

• Сельхозлебедка компактна и универсальна – её можно использовать как под открытым небом, так и в закрытой теплице.
• Механизм прост в использовании, ремонте и обслуживании.
• Применение безопасно для экологии, в сравнении со вспашкой тракторами и мотоблоками, при этом не менее эффективно.

По виду двигателя лебедки для сельскохозяйственных работ делятся на:

• Электрические – со средней мощностью около 1,5 кВт.
• Бензиновые – средняя мощность 6,5 лошадиных сил.

По виду управления сельхозлебедки бывают:

• Ручные – с управлением через ручные рычаги и кнопки.
• С ножным приводом – больше характерно для бензиновых двигателей.

Виды и классификация плугов

Есть несколько конструкций плугов:

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

Устройство плуга общего назначения

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Виды корпусов лемешных плугов

Дисковый тракторный плуг

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.
