ГA3-3307 система охлаждения двигателя

Система охлаждения

Среди всех остальных систем двигателя, наибольшего внимания к себе требовала система охлаждения. Систематическая эксплуатация на воде и игнорирование такого требования как сохранение и повторное использование воды, приводило к частым напоминаниям о себе.В общем, все сводилось к тому, что перед ежегодным похолоданием, когда вспоминаешь о печке, последняя работать отказывается. Промывка системы охлаждения водопроводной водой (блок, радиатор, отопитель по отдельности) положение исправляло. Кроме того, аналогичная операция проводилась весной. У нас летом бывает 40 и больше.Имелся и второй радиатор. Я не знаю от чего он, но он шире родного на 1 ряд трубок, что вызывает тесную посадку его по ширине. Жалюзи к нему крепятся изнутри кронштейнов на радиаторе (на родном кронштейны ложатся снаружи). Периодически (с какой частотой сказать не смогу) отдавая радиаторы на прочистку и заменяя их, эксплуатировали машину. Благодаря систематическим промывкам, патрубки не прикипали, и система разбиралась легко. Отлично помню ремонт и прочистку шомполами одновременно обоих радиаторов весной 1982 года (машина только вышла с капиталки).До поломки лопасти в 1989 году особых проблем не возникало. Разве только помпа. До 1985 года, на сколько я могу судить, один раз ее точно ремонтировали. Поскольку сохранился корпус помпы с поломанным алюминиевым входным патрубком. По видимому Павел столкнулся с той же проблемой, с какой столкнулся я в 1985 году — ПОМПА ПРИКИПЕЛА НАСМЕРТЬ. Но в отличие от Павла мне удалось снять помпу без потерь. Она до сих пор валяется на даче. На ней отлиты крупно цифры 1972. Поэтому думаю, что она не родная. Снять помпу пришлось по причине течи ее и люфта в подшипниках. Снимать начал где-то около 8 вечера, снял около 4х утра, а в 8 мы уже выехали на работу.Вот тогда и обнаружил, что нет термостата. Спрашиваю Отца — ГДЕ? В ответ я получил с полновесной ссылкой на Павла что термостат ХХХХ и ХХХХХ и вообще что эта деталь лишняя ну как аппендикс.С 1989 года система охлаждения начала выкидывать такие кренделя, что о термостате и вспоминать не хотелось. При замене вентилятора на 6-ти лопастный конечно возросла шумность, но при жаре склонность к перегреву не проходила (малый круг я заглушить не забыл). Нужен был глаз да глаз (на приборе). Так прошло лето. С прохладой стало легче.

Весна 1990 год.Пробой прокладки ГБЦ. Тщательно промыл всю систему. Исхитрился извлечь водораспределительную трубу из головки. Вроде ничего. Но летом опять греется. Менял радиаторы. Промывал их всякой ерундой (сывороткой, муравьиной кислотой еще какой-то мурой — Папаша был химиком) хоть бы что. Летом 1990 года попалась новая помпа. Продавалась как запчасть к 21й. При попытке установить выяснилось, что ей нужны 3, а не 4 шпильки на корпусе. Нашел, купил, установил — без толку. Сделал из полосы полистирола диффузор для вентилятора. Стало шумнее, но хотя бы стал немного помягче тепловой режим. Где доходило до 95 стало 90. Лето кончилось.

Март 1991 год.Удалось купить и установить абсолютно нулевый 21-й радиатор. Настало лето ОПЯТЬ ПЕРЕГРЕВ. При движении по прямой дороге закипает. Пока едешь на дачу один раз, но остановишься остыть. А летом у радиаторщиков очереди. Нашел одного в пригородном автобусном парке. Привез ему обоих и сам стал снимать новый с машины. Слышу, зовет меня. Глянул, в обоих забиты сверху больше 2/3 трубок. Вскрыли новый. А там то же самое только оловом. Ну, кто бы мог подумать??!!. И ещё радиаторщик посоветовал 1 умный вещ. Поставить на верхний патрубок уловитель грязи, буквально обрезок капроновых чулок или колготок. Отрезаем кусок как мужской носок (смотри-ка уже и рифма пошла). Надеваем на верхний патрубок. Обматываем слоем изоленты. Заправляем внутрь радиатора и надеваем резиновый патрубок. Все.

Зима 1992 год.Вот теперь хорошо бы термостат. Я уже припас электрический вентилятор от Жигулей и искал подходящий термостат. Эта УАЗовская помпа не имеет канала малого круга (на новом моторе тоже) и должна иметь одноклапанный термостат (от которого толку очень мало). Хотелось сократить время прогрева и стабилизировать температурный режим. Но на даче враги сожгли родной гараж. Среди прочего добра сгорели и электровентилятор и новый радиатор. Я его отдавал мастеру последним, а потом решил уже ставить по необходимости. Вот он и лежал в гараже. Купил пластмассовый 4-х лопастный вентилятор от М 412. После небольшой доводки дыр под болты поставил. Шума нет. Диффузор выкинул. Привел в порядок жалюзи.

Прогревается лучше и быстрее, но — не то. Отопитель греет вяло. С наступлением теплых денёчков не ленился менять на 6-ти лопастный. Наловчился менять, не снимая радиатор.До установки нового мотора особых проблем не возникало. Ездил себе, промывал, выкидывал из чулка грязь менял по сезону вентиляторы и все. При установке нового мотора впервые залил антифриз. Раствор концентрата в дистиллированной воде. Сюрпризов долго ждать не пришлось.

Февраль 1996 год. 770 тыс. км.Потек широкий радиатор. Поставил родной. Из чулка вышла добрая горсть грязи. Расход антифриза, где-то 0,5 л в месяц.

Июль 1997 год. 785 тыс. км.Из лучших побуждений решил установить новую пробку радиатора. То, что стояло там, уже не было пробкой от 21-й, имело неприглядный вид и травило. Буквально через пару дней обнаруживаю лужу под машиной при только что заглушенном моторе. Самое интересное что капало и из-под эмблемы на капоте. Открываю капот и едва успеваю увернуться от тонкой как игла струи антифриза, вылетающей из стыка верхнего бачка радиатора. Пробка держит систему под давлением (старая этого не делала). Выдрал кольцевую резинку под выпускным клапаном пробки и все. Дырку удалось запаять молоточком не снимая радиатор.

Сентябрь 1997 год. 788 тыс. км.Потек радиатор из-под верхнего бачка. Снял, приволок на кухню и, выслушивая наилучшие пожелания второй половины, стал приводить его в порядок. Обнаружилась большая трещина вдоль нижней части бачка (где ты новый радиатор?). Вырезал латку из консервной банки 350х15мм и перекрыл трещину. Заодно перенес пароотводную трубку на противоположную сторону горловины и устранил еще несколько мелких протечек.

На месте фильтра тонкой очистки масла установил канистрочку из-под растворителя при помощи жигулевского резинового ремешка. Емкость 1л (ну не нравится, как становятся туда стандартные бачки, видел такое). Шлангом подходящего размера соединил его с трубкой на радиаторе. Причем в бачек шланг заходит сверху и опускается до дна. В крышке бачка небольшое отверстие, а в уплотнителе ее, лезвием сделал надрез ,по аналогии с клапаном в стандартных крышках бачков.

В результате того что бачок стоит несколько ниже радиатора, при остывании, в системе создается некоторое разряжение, в некоторой степени препятствующее утечкам.Результат — резкое снижение расхода антифриза. Те же 0,5 л но месяцев этак за 5.

Октябрь 1999 год. 806 тыс. км. Установил Жигулевский термостат. Я не буду приводить подробностей. Так как считаю свой вариант установки неудачным. В первую очередь, потому что пришлось переделывать корпус термостата. Скажу лишь, что остался очень доволен временем прогрева в 5мин и стабилизацией температуры 80. Стрелка точно накрывала метку шкалы и стояла как вкопанная.

Ноябрь 1999 год. 807 тыс. км. Жигулевский термостат накрылся. Заклинил в закрытом положении. Хорошо, что было холодно, и я вовремя заметил. Дальше 95 не прогрелся. Выдрал его и восстановил схему.

Май 2003 год. 825 тыс. км. Докопался до отопителя. Все это время он грел слабо. Даже при 80 в системе, теплый воздух только при малых оборотах его вентилятора. Сколько ни промывал, направление циркуляции менял, штуцер на помпе рассверлил (там дырочка — сигарета не пролезла бы) все без толку. Вскрыл. Забиты 3/4 трубок. Прочистил масляным щупом от ГАЗ 53. Запаял перегородку и собрал. Этой зимой получаю удовольствие. Так печь не работала никогда.

Итак, подведем итоги. АЛЬТЕРНАТИВЫ ШОМПОЛУ НЕТ.Разве что, круглогодичная эксплуатация на антифризе со своевременной его заменой (раз в 3 -4 года или 60 тыс. км).После перехода на антифриз вырабатываемая системой грязь собирается в чулке. Поначалу прочищал его каждый месяц. Потом реже. Количество грязи уменьшилось. Но если в горловину видно что входы в трубки забиты — ТОЛЬКО ШОМПОЛ, химия не поможет. После перехода на антифриз мне пока не понадобилось. Но система охлаждения, хотя и ведет теперь себя хорошо, беспокоит меня больше других — СТОИТ РОДНОЙ РАДИАТОР.

РАДИАТОР-ПЕНСИОНЕР

Пару месяцев назад поставил на ГАЗ 31029 термостат от Нивы. Причем к верхнему патрубку радиатора. Результат прекрасный. Схема включения выглядит примерно так.

Собираюсь делать у себя. Только тесновато у нас в этом месте. Радиатор к мотору близко. Вот к замене антифриза и приурочу.

Лето 2004 г. 835 тыс. км.

В течение июля — августа, занимался машиной. Как упоминалось выше, несовершенство родного УАЗовского термостата требовало мер, препятствующих переохлаждению мотора в зимнее время. Для этого устанавливался вентилятор от М-412.И все равно, с ним и с закрытыми жалюзи, время прогрева оставляло желать лучшего. В то же время, с наступлением весны и по достижении окружающей температуры 25 град и выше, этот вентилятор с охлаждением не справлялся. Приходилось устанавливать шестилопастный металлический от ГАЗ-66. Этот вентилятор тяжел. Поэтому, желая снизить нагрузки на подшипники помпы, и собираясь в перспективе установить термостат ВАЗ, приобрел и установил вентилятор от ГАЗ-3307.

Его установка не сопряжена с какими-нибудь сложностями. Единственное, для монтажа без снятия радиатора, в ступице мною сделаны две симметричные прорези, для прохода конца вала помпы при установке. Одновременно был пересмотрен вариант установки на помпу масленки. В заводском исполнении она труднодоступна и требует удлинителя при смазке. Долгое время там использовался шланг для смазки выжимного. При замене вентилятора, обнаружил что шланг надорван. Придумал установить масленку через два удлинителя (с поворотом 135 градусов). Получилось. Результат виден на фото. Вентилятор конечно шумноват на высоких оборотах, но не так как металлический от ГАЗ-66. Летом, в жару +38-40 град. температура мотора не переваливала за 82-83 град. даже в городских пробках. Но при движении падала до 70 (термостат УАЗ), и время прогрева даже с закрытыми жалюзи составляло 12-15 мин. (успевал доехать до работы и не открыть жалюзи).

Конец августа.

Установил термостат от Нивы по схеме, указанной ранее.

В отличии от схемы, приведенной автором сайта здесь, она требует меньших затрат и разборок. Но из-за меньшего сечения малого круга, скорее всего, обладает несколько большим временем прогрева. Перед установкой термостат был проверен в кастрюле на предмет определения реальной температуры начала открывания. Получилось 84 град. Посчитал что это многовато. Опыт изменения регулировки имелся, а вот регулировочного винта в термостате не было. Была заклепанная опора. Её удалось сдвинуть на 3 мм в направлении термосилового элемента и зафиксировать припоем. Повторная проверка показала начало открытия при 78 град. Для монтажа на машину, кроме термостата, и сантехнического тройника 1/2″ с наконечниками под шланги, потребовался верхний патрубок системы охлаждения ВАЗ классики. Прямой кусочек соединен с радиатором, а участок с поворотом — с помпой. Причем крышку термостата УМЗ-417 пришлось сменить на старую от 451м. Иначе патрубок пережимается сильнее. Но и в таком варианте, проездив неделю, температурного перенапряжения не ощутил. Кроме того, потребовалась рессорная втулка от М-412. Она вставляется на герметике в канал малого круга термостата, а в неё вставляется ёлочный наконечник (его еще называют «ёрш»), ввёрнутый в тройник.

Втулка входит достаточно легко, а ёрш потом её изнутри распирает. И хотя втулка неплохо фиксируется в термостате, для страховки, я сделал дополнительный удерживающий упор.

Результат.Прогрев до 80 град за 4-5 мин. Закрытие жалюзи на время не влияет. Диапазон изменения температуры в зависимости от изменения режима движения изменился с 70-83 до 78-82 град. Визуально это выглядит как постоянно перекрытая стрелкой метка шкалы 80. С изменением нагрузки стрелка ползает по метке, но не отрывается от неё. Система охлаждения была промыта и заправлена свежей ОЖ, состоящей из 3-х литров концентрата и остальное дистиллированная вода. На вход радиатора установлен свежий чулок. Кстати грязи в нем при разборке было совсем немного.

Как заменить масло в ГАЗ 3307?

Процесс замены масла в двигателе автомобиля ГАЗ 3307 не особо отличается от подобных работ в других автомобилях марки и проводится как обычно. Первым делом стоит выбор самого моторного масла которое соответствует автомобилю ГАЗ 3307. Сначала надо прогреть двигатель до рабочей температуры. В случае если он уже теплый, тогда нужно подождать пять минут, для того чтобы чуть-чуть охладить масло и не получить ожог когда надо будет его сливать. Затем ищем нормального размера тару, в нее будем сливать отработанное масло. Идеально подойдет пластиковая канистра из под машинного масла, если срезать ножиком верхнюю часть. Для того чтобы слить выработанное масло, нужно открутить винт слива под картером двигателя. В основном, находится в самой нижней точке картера. Прежде всего, откручиваем болт картера трещеткой, а после вручную, заблаговременно подставьте емкость внизу для отработанного масла, так как отработка потечет быстро. Выработанное масло выльется с двигателя быстро, обычно не дольше 4 минут. Единственно надо знать, что на сто процентов вылить выработку из движка вы не сможете. Это не проблема, потому, что обычно в двигателе останется не больше одного-трех процентов отработки. Отработка сливается, оцениваем цвет, на наличие неизвестных компонентов. Такими факторами вы сможете понять, надо ли промывать двигатель или необходима замена масла без промывки. Потом, берем новое масло, меняют фильтр можно считать что замена масла окончена.
Когда льете новое масло, регулярно следите за уровнем с использованием щупа. Заливать масло следует по уровню, посередине между двумя отметками минимум и максимум. Залейте 70 % от нормы и затем постоянно лейте, корректируя с помощью масляного щупа.

Так как часто менять масло в двигателе и следует ли соблюдать рекомандации марки? В интересах не убитых двигателей советуют производить замену каждые 7 — 16 тысяч км. При этом необходимо знать, эта цифра дается заводом производителем в результате испытаний на заводском полигоне. Чем условия применения хуже, тем почаще нужно задумываться о ранней замене моторного масла. К тяжелым условиям эксплуатации следует поставить внушительный пробег вашего транспортного средства а также его срок эксплуатации. Ну а если ваш личный ГАЗ 3307 относится к этой группе значит моторное масло хорошо бы заливать по возможности чаще. Долгая работа мотора автомобиля а также его нагрузка могут подвести к плачевным последствиям. Когда вы чаще всего простаиваете в пробках либо в противоположность неоднократно бываете на распутице, то менять моторное масло необходимо через каждые 4000 километров. Разные автолюбители задаются вопросом, а надобно ли менять новый фильтр при заливке масла? Мы ответим требуется! В автосервисах в основном фильтр заменят в обязательном порядке предварительно до начала заливки масла. И надлежит смазать уплотнительную резинку поверх корпуса масляного фильтра Нельзя позволять чтоб движок работал с загрязненным масляным фильтром. В том случае если масляный фильтр засорен, моторное масло бежит сквозь специальный канал. Ресурс фильтра рассчитан 10-12 тыс километров пробега.

Газ 3307 замена датчика температуры

Система охлаждения Газ.

Здравствуй Уважаемые друзья! В данной статье мы с Вами ознакомимся с системой охлаждения двигателя ЗмЗ 511 и модификаций. Двигатель ЗмЗ 511 в основном устанавливается на грузовики марки Газ: такие как Газ 53, Газ 3307, а также полноприводные грузовики марки Газ: Газ 66 и Газ 3308. Ну конечно грузовики Газ разных модификации. И так, давайте разберемся, что из себя представляет система охлаждения двигателя ЗмЗ 511.

Система охлаждения двигателя грузовиков Газ — жидкостная, закрытая, с принудительной циркуляцией жидкости, заполняется низкозамерзающей жидкостью Тосол. Система охлаждения Газ состоит из водяной рубашки двигателя, водяного насоса, радиатора, термостата, вентилятора с кожухом, жалюзи, пробки радиатора и соединительных патрубков. Емкость системы — 21,5 л.

Температурный режим. Наиболее выгодный температурный режим работы двигателя находится в пределах 80 — 90 °С. Указанная температура поддерживается при помощи термостата, действующего автоматически, и жалюзи, управляемых водителем.

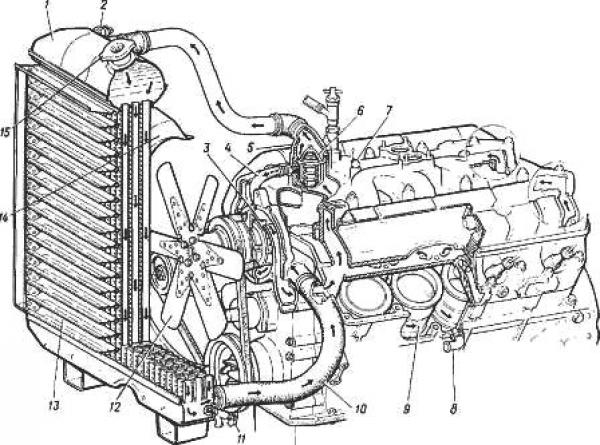

Схема системе охлаждения двигателя ЗмЗ 511. (рис. 1.)

1 — радиатор; 2 — датчик сигнализатора перегрева двигателя; 3 — водяной насос; 4 — перепускной шланг; 5 — шланг радиатора подводящий; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — штуцер подсоединения подогревателя; 9 — водяная рубашка блока цилиндров; 10 — шланг радиатора отводящий; 11 — кран сливной радиатора; 12 — вентилятор; 13 — жалюзи; 14 — кожух вентилятора; 15 —пробка радиатора.

Для контроля температуры охлаждающей жидкости, в кабине водителя, на щитке приборов, имеется указатель температуры, датчик 7 (ТМ100-В) которого устанавливается в водяной рубашке впускной трубы. Кроме того, на щитке приборов в указателе температуры, имеется сигнальная лампа, которая загорается красным светом, при повышении температуры охлаждающей жидкости до 104—109 °С.

Датчик 2 сигнализатора (ТМ104-Т) ввернут в верхний бачок радиатора. При загорании лампы красного света, в указателе температуры, следует немедленно остановить двигатель , выяснить и устранить причину его перегрева.

Термостат Газ 6 (рис .1.) с твердым наполнителем, одноклапанный ТС 108. Устанавливается в специальной полости на выходе охлаждающей жидкости из впускной трубы. Клапан термостата Газ начинает открываться при температуре 78—82 °С, а при температуре 93 — 95 °С он полностью открыт.

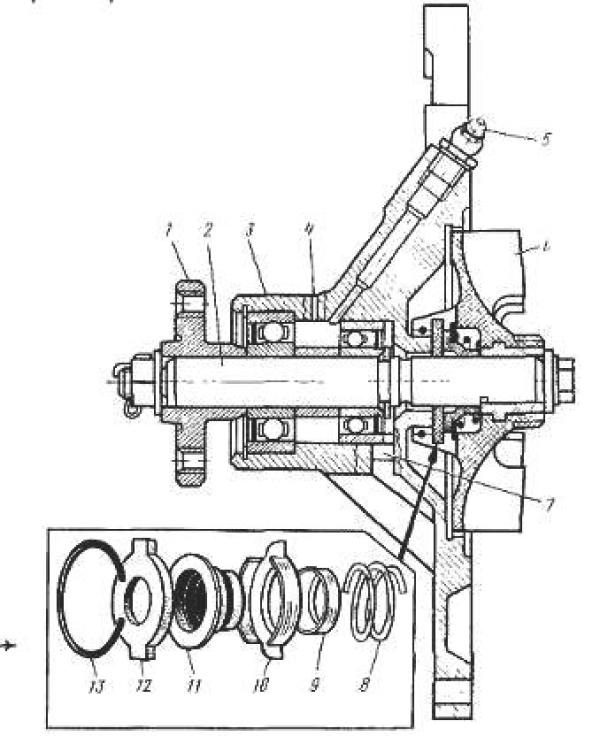

Водяной насос (помпа) Газ. (Рис.2.)

Водяной насос (помпа) Газ центробежного типа (рис.2). Валик 2 водяного насоса вращается в двух шариковых подшипниках, на концах имеет лыски. На один конец вала напрессовывается крыльчатка помпы Газ, а на другой — ступица. Крыльчатка закреплена болтом, ввернутым в резьбовое отверстие в торце вала. Ступица закреплена гайкой, навернутой на резьбовой конец вала.

Шариковые подшипники с находящейся между ними распорной втулкой, зажаты между ступицей шкива и упорным кольцом; имеют с наружных торцов войлочные сальники, вмонтированные в наружные обоймы подшипников, закрепленных в корпусе запорным кольцом.

Полость помпы Газ, в которой циркулирует охлаждающая жидкость, отделена от полости, в которой вмонтированы подшипники, резиновым самоподвижным сальником с уплотняющей шайбой из графитосвинцовой композиции.

В углубление крыльчатки помпы устанавливаются пружина 8, латунные обоймы 9 и 10, манжета 11, уплотняющая шайба 12 и запираются кольцом 13. Жидкость, просачивающаяся через сальник, стекает наружу через отверстие 7 в корпусе 3.

Через пресс-масленку 5, ввернутую в корпус водяного насоса (помпы) Газ, подшипники смазываются до тех пор, пока смазка не покажется в контрольном отверстии 4. Излишки смазки следует немедленно убрать во избежание попадания ее на ремни привода вентилятора и водяного насоса и ручьи шкива.

Замасленные ремни и ручьи необходимо протереть тряпкой, слегка смоченной в бензине. Для смазывания подшипников используется смазка Литол-24. В качестве дублирующей допускается использовать жировой смазочный материал.

Радиатор Газ, системы охлаждения (см. рис.1.) — трубчато-ленточный, медно-латунный, состоит из латунных (верхнего и нижнего) бачков, набора вертикальных латунных плоско-овальных трубок с располагаемыми между ними гофрированными медными лентами, пластин крепления радиатора, пробки радиатора и сливного краника.

К верхнему и нижнему бачкам радиатора Газ припаяны две стальные боковые стойки-пластины, с помощью которых радиатор и крепится, и они же придают радиатору необходимую жесткость, а также обеспечивают возможность крепления к нему кожуха вентилятора.

Радиатор Газ в нижней части крепится к специальным кронштейнам на раме посредством резиновых прокладок и в верхней части — двумя тягами. Пробка радиатора имеет два клапана: паровой, открывающийся при избыточном давлении 45 — 60 кПа, и воздушный, открывающийся при разрежении 1 — 10 кПа.

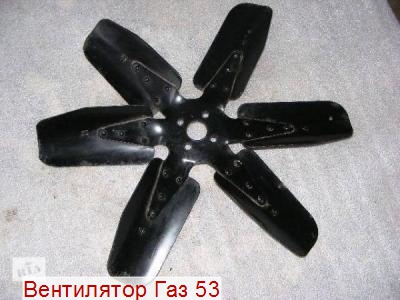

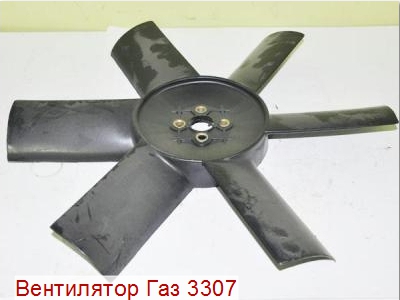

Вентилятор на грузовиках Газ 53 — шестилопастный, металлический, состоит из двух крестовин, между которыми вклепаны лопасти, крепится совместно со шкивом четырьмя болтами к ступице валика помпы. а на грузовиках Газ 3307 и модификации шестилопастной, пластмассовый, цельный, отлитый. Так же крепится совместно со шкивом четырьмя болтами к ступице валика помпы.

Вентилятор статически сбалансирован, приводится в движение от шкива коленчатого вала клиновым ремнем. Натяжение ремня осуществляется поворотом генератора, который приводится в движение этим же ремнем. Правильность натяжения ремня проверяют нажатием пружинным динамометром на него усилием 34 — 44 Н. При этом ремень вентилятора должен прогибаться на 10 — 15 мм.

Жалюзи — металлические, пластинчатые, управляются проволочной тягой с места водителя. Ручка тяги имеет несколько фиксируемых положений закрытия жалюзи для обеспечения необходимого температурного режима работы двигателя.

Верхний бачок радиатора Газ должен быть заполнен до заливной горловины. Понижение температуры приводит к снижению уровня жидкости, в связи с чем при отрицательных температурах возможно снижение ее уровня в радиаторе.

Однако даже при температурах ниже— 30°С уровень жидкости в радиаторе должен быть выше торцов охлаждающих трубок не менее чем на 50 мм. При прогреве двигателя с повышением температуры охлаждающей жидкости повышается ее уровень.

При отрицательных температурах допускается проводить, проверку уровня жидкости, на прогретом двигателе, для чего открывают пробку с радиатора Газ и убеждаются в наличии охлаждающей жидкости в верхнем бачке радиатора; устанавливают пробку на место, обращая внимание на ее установку; пробка должна плотно закрывать горловину радиатора для обеспечения герметичности системы охлаждения; прогреть двигатель до температуры выше 90 °С.

При ежедневном осмотре перед выездом проверяют натяжение ремней вентилятора. Ремень натянут правильно, если при нагрузке в 35 — 45 Н на середине участка между шкивами генератора и вентилятора прогиб будет в пределах 10 — 15 мм. Натяжение контролируют пружинным динамометром.

Через 4 года эксплуатации автомобилей Газ охлаждающую жидкость меняют, предварительно промыв систему охлаждения, для чего сливают охлаждающую жидкость, заполняют систему водой, пускают двигатель и прогревают его, затем, остановив, сливают воду, после охлаждения двигателя снова заполняют систему водой, повторяют промывку.

Жидкость из системы охлаждения Газ сливают при открытой пробке радиатора через три краника: с правой стороны блока цилиндров, на радиаторе и на шланге отопителя кабины.

В случае применения в системе охлаждения воды следует иметь в виду, что применение доброкачественной воды является одним из основных условий технически правильной эксплуатации двигателей, предупреждающей образование накипи и коррозии в системе охлаждения, что может привести к серьезным неполадкам, например к закупорке трубок радиатора.

Если уж так пришлось, залить воду в систему охлаждения двигателя, то лучше залить дождевую воду или растопленный снег. Так-как, содержание вредных для металла солей, в дождевой воде или растопленной снежной воде, минимальное количество. Применение воды с высокой жесткостью — артезианской или ключевой, а тем более морской — недопустимо.

Весной и осенью в случае применения воды, в систему охлаждения Газ, промывают. Примечание: Водяную рубашку двигателя и радиатор промывают отдельно. Промывку ведут в направлении, обратном циркуляции воды при работе системы. При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.

Неисправности помпы. Наиболее характерными неисправностями помпы Газ является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.

Снимают водяной насос Газ с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.

Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.

Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом. Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув не изношенной стороной к корпусу водяного насоса.

Торец корпуса помпы Газ, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса. Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.

Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.

Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

11.2. Масса основных агрегатов и узлов

Наименование	ГАЗ-3309	ГАЗ-3307
Двигатель (со сцеплением и коробкой передач), кг	600	341
Коробка передач, кг	75	75
Задний мОСТ (с тормозами и ступицами), кг	270	270
Рама, кг	281	281
Передняя ось (с тормозами и ступицами), кг	142	141
Кабина, кг	303	303
Платформа, кг	440	440

Приложение 3

Компоненты систем охлаждения и смазки дизеля Д-245

Компоненты систем охлаждения и смазки дизеля Д-245

Система жидкостного охлаждения дизельного двигателя Д-245

Система жидкостного охлаждения двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (рис. 1) закрытая, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса 14.

Температуру охлаждающей жидкости контролируют по указателю температуры 11, снабженному контрольной лампой 13 аварийной температуры. Датчик 12 температуры установлен в корпусе термостата. Нормальная рабочая температура 75…95С.

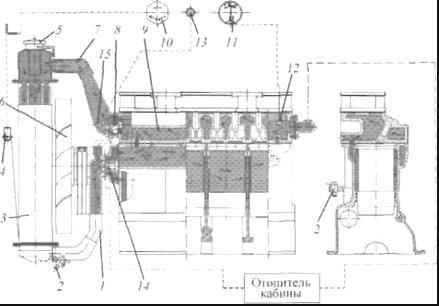

Рис. 1. Система охлаждения двигателя Д-245

1 — выхлопной патрубок; 2-сливные краны; 3-радиатор; 4- шторка; 5 — пробка радиатора; 6 – вентилятор; 7-впускной патрубок; 8 – термостат; 9 — рубашка охлаждающей жидкости; 10-маховичок управления шторкой; 11- указатель температуры охлаждающей жидкости; 12-датчик температуры охлаждающей жидкости; 13-контрольная лампа аварийной температуры; 14-водяной насос; 15-датчик аварийной температуры охлаждающей жидкости

Для ускорения прогрева после пуска и автоматического регулирования температуры при различных условиях служит термостат с твердотельным наполнителем.

Водяной насос 14 и вентилятор 6 (четырех-лопастной или шестилопастной ) приводятся одним или двумя клиновидными ремнями от коленчатого вала дизеля.

Работа системы охлаждения двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

При работе дизеля циркуляция охлаждающей жидкости осуществляется центробежным водяным насосом 14. При температуре свыше 80 °С охлаждающая жидкость из рубашки поступает через открытый термостат в верхний бак радиатора 3.

Опускаясь по трубкам сердцевины в нижний бак, жидкость отдает тепло потоку воздуха, создаваемому вентилятором 6. Охлажденная жидкость из нижнего бака забирается насосом и подается в рубашку блока цилиндров 9.

При температуре ниже +80 °С термостат автоматически направляет весь поток непосредственно к насосу 14, минуя радиатор 3.

Термостат двигателя Д-245

Термостат Д-245 состоит из корпуса 3, чувствительного элемента с твердотельным наполнителем 4, главного клапана 1 и вспомогательного клапана 2.

Термостат позволяет охлаждающей жидкости циркулировать через радиатор только после достижения температуры охлаждающей жидкости в рубашке дизеля (рис. 2).

При этом основной клапан 1 открывается, а вспомогательный клапан 2 закрывается, перекрывая поток жидкости через обводную магистраль. При температуре ниже 85С (рис. 2.47, б) клапан 1 закрыт и поток жидкости направляется к водяному насосу, минуя радиатор.

В корпус термостата ввинчивается датчик сигнализатора аварийной температуры охлаждающей жидкости.

Рис. 2. Работа термостата двигателя Д-245

1 — основной клапан;2-вспомогательный клапан: 3 — корпус; 4-термосилововой датчик; 5-боковые окна

Водяной насос Д-245

Центробежный водяной насос двигателя Д-245 установлен спереди дизеля на одном валу с вентилятором охлаждения. Насос приводится от коленчатого нала дизеля с помощью клинового ремня н одноручьевого шкива 1.

Рис. 3. Водяной насос для дизеля Д-245

1- шарикоподшипник полузакрытый; 2-шкив; 3-сальник; 4-кольцо упорное; 5 -кольцо уплотнительное; 6 -заглушка; 7-крыльчатка; 8-шайба уплотнительная; 9-сливное отверстие;10 — вал

Водяной насос дизелей с двухручьевым шкивом приводится двумя клиновыми ремнями (рис. 3).

Охлаждающая жидкость из нижнего бачка радиатора по подводящему патрубку поступает к центру крыльчатки 4, отбрасывается наружу и подается в водяную рубашку дизеля.

Зона охлаждающей жидкости отделена от подшипников специальным механическим торцовым уплотнением 3. Вал 2 насоса установлен на двух шарикоподшипниках, не требующих обслуживания. Утечки охлаждающей жидкости сливаются через отверстие 7.

Радиатор автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (рис. 4) состоит из сердцевины 6, верхнего 8 и нижнего 2 баков и двух стоек 7.

Верхний и нижний баки соединены с сердцевиной 6 болтами и уплотнены резиновыми прокладками. Сердцевина радиатора состоит из латунных трубок 5 овального сечения.

Для регулирования температурного режима перед радиатором Д-245 установлена шторка 4 из прорезиненной ткани. Верхний бак 8 имеет заливную горловину, закрываемую пробкой. В нижний бак ввернут сливной кран 3.

Рис. 4. Радиатор двигателя Д-245

1 — опора радиатора; 2-нижний бак; 3-сливной кран; 4 — шторка; 5-трубка сердцевины; 6- сердцевина; 7 — стойка; 8- верхний бак; 9-пробка

Когда давление в радиаторе превышает допустимый предел, открывается клапан сброса давления и предохранения радиатора от повреждения.

При падении давления ниже атмосферного открывается вакуумный воздушный клапан 1 для выравнивания давления и предохранения радиатора от деформирования.

Смазочная система двигателя Д-245

Система смазки двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко комбинированная.

Подшипники коленчатого и распределительного валов, втулки промежуточной шестерни и шестерни привода топливного насоса, механизм привода клапанов и подшипник вала ротора турбокомпрессора смазываются под давлением.

Гильзы, поршневые пальцы, штанги, толкатели и кулачки распределительного вала смазываются разбрызгиванием.

Масло системы смазки используется также для охлаждения поршней с помощью четырех форсунок, установленных в блоке цилиндров.

Масляный насос — шестеренчатый, односекционный прикреплен к крышке 1-го коренного подшипника.

Насос подает масло из поддона 2 по каналам в блоке цилиндров к центробежному масляному фильтру 9, где масло очищается от механических примесей и продуктов сгорания.

Из фильтра 9 очищенное масло поступает в радиатор 4 для охлаждения и к подшипнику вала ротора турбокомпрессора по отдельной внешней маслоотводящей трубке.

Из масляного радиатора масло поступает в главную магистраль дизеля и далее к коренным подшипникам коленчатого и распределительного валов.

От коренных подшипников по каналам в коленчатом вале масло поступает к шатунным подшипникам.

От 1-го коренного подшипника масло подается по каналам к втулкам промежуточной шестерни и шестерни привода топливного насоса и к насосу.

От заднего подшипника распределительного ваза масло по каналам в блоке, головке цилиндров, отверстию в 4-й стойке коромысел поступает к деталям клапанного механизма (во внутреннюю полость оси коромысел, через отверстие — к втулке коромысла и по каналу — к регулировочному винту и штанге).

Из главной магистрали через отверстия в блоке масло поступает к компрессору по отдельному внешнему маслопроводу, откуда сливается в картер дизеля.

Масляный насос двигателя Д-245

Шестеренчатый масляный насос Д-245 (рис. 5) приводится от коленчатого вала через шестерню привода 3. Насос состоит из цилиндрических шестерен корпуса 5 и крышки 2.

Рис. 5. Масляный насос двигателя Д-245

1-ведомая шестерня насоса; 2-крышка; 3-шестерня привода; 4 — ведущая шестерня насоса; 5 — корпус насоса; 6 – маслоприемник

После запуска при вращении шестерен в противоположных направлениях в полости всасывания создается разрежение. Масло всасывается через маслоприемник 6, подается в полость нагнетания и далее в систему смазки.

Центробежный масляный полнопроточный фильтр (ЦМФ) установлен с правой стороны дизеля и имеет хороший доступ для обслуживания.

Ротор центробежного фильтра двигателя Д-245 состоит из корпуса ротора и стакана. Он монтируется на оси ротора и фиксируется гайкой.

Внутри стакана ротора установлены крыльчатка, сетка и полая ось, ввинченная в корпус. В результате действия реактивных сил, возникающих при вытекании масла из тангенциальных отверстий, в корпусе ротор приводится во вращение.

Под действием центробежных сил посторонние частицы и продукты старения масла отбрасываются на сетку и к стенкам стакана. Очищенное масло по трубке поступает в главную магистраль системы смазки.

Предохранительный клапан служит для поддержания давления масла перед ротором ЦМФ. равного 0,7 МПа (7 кгс/см).

При превышении указанного давления часть неочищенного масла сливается через клапан в картер дизеля. Редукционный и предохранительный клапаны — нерегулируемые.

Сливной клапан отрегулирован на заводе на давление 0,25…0,35 МПа (2,5… 3,5 кгс/см) и служит для поддержания требуемого давления в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.

Редукционный клапан служит для перепуска холодного масла непосредственно в магистраль дизеля, минуя масляный радиатор.

Масляный фильтр со сменным бумажным фильтрующим элементов. На дизелях Д-245 вместо центробежного масляного фильтра ЦМФ можно устанавливать фильтр 245-1017060 на чашке корпуса малогабаритного автономного жидкостно-масляного теплообменника (ЖМТ).

В корпусе фильтра имеется регулируемый предохранительный клапан 15 для поддержания давления 0,25…0,35 МПа (2,5… 3,5 кгс/см) в главной магистрали дизеля. Избыточное масло сливается в картер дизеля.

Двигатели на ГАЗ 3307

На грузовом автомобиле модели 3307 устанавливается бензиновый двигатель внутреннего сгорания (ДВС) Заволжского моторного завода серии 511. 8-цилиндровый V-образный мотор был унаследован от предшественника, грузовика ГАЗ 53 12, но со временем несколько изменен. У него создавалось несколько модификаций, в последние годы выпуска 3307 (вариант 2008 года) на грузовике устанавливался модернизированный ДВС ЗМЗ-5231.10.

Так выглядит двигатель ЗМЗ-5231.10

Двигатель ЗМЗ 511 10

Двигатель предназначался для автомобилей ГАЗ 3307, а также для автобусов Курганского завода. Он имеет мощность 125 л. с. и рабочий объем 4,25 л. Мотор рассчитан на бензин марки А-76, для уменьшения токсичности выпускных газов дополнительно оборудован системой рециркуляции. Карбюратор устанавливается марки К-135М.

ЗМЗ 513.10 – этот мотор практически ни чем не отличается от ЗМЗ 511.10, но модификация предназначается для установки на внедорожник ГАЗ 66.

Двигатель ЗМЗ 5231 10

В современных грузовых авто марки ГАЗ 3307 используется бензиновый, или по научному, карбюраторный двигатель. Этот двигатель имеет название ЗМЗ-5231.10.

Самым главным отличием этой модификации является увеличение объема двигателя до 4,67 л. Объем вырос за счет увеличение хода поршня с 80 до 88 мм. Диаметр цилиндров остался без изменений (92 мм), зато был установлен другой коленчатый вал и поршни.

Плюсы

Этот двигатель состоит из восьми цилиндров, которые расположены V-образно. Весь рабочий цикл двигателя состоит из четырех тактов. Для данного двигателя применяется жидкостное охлаждение. Также здесь применена одна из новинок 21 века, система рециркуляции воздуха. Блок цилиндров двигателя грузового авто является алюминиевым. Кстати этот двигатель полностью соответствует экологическим нормам евро-3. Это можно отнести к его преимуществам, ведь это значит, что он не так вреден для нас с вами. Для сравнения можно взять авто ГАЗ 3307, которые выпускались в начале девяностых годов. При всей своей громадности, масса самого двигателя не такая уж и большая, и составляет 275 кг.

Ремонт двигателя ЗМЗ 5231.10

Еще одним плюсом двигателя авто ГАЗ 3307, что в него все также можно заливать А76 бензин, или А80.
