Гидробак на минитрактор своими руками

Как сделать гидравлику

Использование на минитракторе подобного механизма позволяет получить целый ряд преимуществ. Но самое важно -что он обеспечивает стабильное функционирование дополнительных элементов.

Самостоятельный сбор подобной конструкции очень прост, важно иметь достаточный уровень технических знаний, а также четко придерживаться схемы либо чертежей. Для сбора подобного приспособления требуется подготовить ряд инструментов и деталей. Сама последовательность работ в этом случае выглядит следующим образом:

1. Сначала создаются чертежи будущей конструкции.
2. Проводится приобретение всех требуемых деталей.
3. Осуществляется их установка, а также монтаж самой гидравлики.
4. После этого калибруются детали, а также проверяется работоспособность конструкции вместе с трансмиссией.

По своей схеме гидравлика на минитрактор своими руками состоит из следующих элементов:

1. Гидробак, куда заливается масло.
2. Силовая установка.
3. Гидронасос, а также распределитель.
4. Соединительные шланги.
5. Специальные гидромоторы, а также поршни.

Иногда для дополнения монтируют различные фильтры, изменяющие показатели давления и иные данные. Это позволяет предотвратить возможное загрязнение насоса, а также силовой установки от загрязнения. В процессе составления схемы будущей конструкции важно учитывать:

1. Гидронасос требуется размещать под баком. Это позволит маслу под силой тяжести поступать к нему, что снижает проблемы у гидравлической системы в процессе запуска.
2. Для корректного функционирования механизма продолжительное время важно предварительно провести расчет мощности всех вместе взятых элементов в агрегате. Именно учитывая эти данные, должен выбираться сам гидронасос. Когда мощности одного не хватает, требуется дополнительная установка вспомогательного элемента. Последний будет начинать работать при достижении предельных нагрузок в системе.
3. Для обеспечения продолжительной и безотказной работы агрегата должны быть установлены датчики, измеряющие уровень давления в системе, а также фильтры, предназначенные для очистки масла.

С целью выполнения жидкостью в системе своей роли, важно, чтобы она постоянно была в движении. Подобную функцию выполняет гидронасос, осуществляющий перегон масла по всей системе. Силовая установка, подключенная к нему, передает крутящий момент, за счет чего приводит в действие механизм обмена жидкости. Сам насос подключается к распределителю. Исходя из положения, в котором находится рычаг, происходит возврат масла в бак или же оно идет в другом направлении к гидромотору либо поршням.

В результате из-за высокой плотности подобной жидкости, она позволяет осуществлять тяжелые тяговые движения. В виде двигателя для подобного агрегата применяются разные варианты, от электрического, до дизельного.

Важным условием является необходимость обеспечивать достаточную мощность для работоспособности гидронасоса для минитрактора.

Выбор, а также закупка деталей

Необходимость подобной системы обусловлена упрощением функционирования поршней, а также более легкого передвижения агрегата. Чтобы в процессе обработки грунта не появлялось проблем, применяются гидравлическая система, ведь сам минитрактор обладает незначительными тяговыми свойствами. В результате требуется закупить нужные элементы, провести доработку конструкции, а после собрать устройство. Купить элементы конструкции можно по отдельности либо уже в комплексе. Важно чтобы для каждой группы поршней был свой рычаг. Для небольших агрегатов достаточно 3 рычагов:

1. На торможение.
2. Для контроля рамы.
3. Для запуска гидромоторов.

В продвинутых моделях применяются распределители, оборудованные дополнительным функционалом. Однако цена на такие варианты существенно выше классических изделий. Подбор приобретаемого гидронасоса осуществляется исходя из следующих параметров:

1. Уровень давления, который необходим для запуска силовой установки. При недостаточности такового, гидромотор просто не начнет работать.
2. Скорость перекачки, измеряющаяся в л/мин. Определяет с какой скоростью будут функционировать поршни, а также моторы.

Как сделать гидравлику на мотоблок Нева

При переделке тяжелого мотоблока Нева МБ-23 в мини-трактор, его оборудование гидравлической системой значительно повысит производительность и облегчит управление.

В видео, представленном ниже, мастером показан вариант изготовления гидравлики своими руками.

Какие материалы и приспособления для этого потребуется:

• гидрораспределитель Р80-3/1-22 или Р80-3/1-222 (узел можно приобрести на разборке трактора МТЗ), к рычагам которого крепится ручка переключения через переходные тяги;
• гидронасос НШ-10, который также можно снять со старого трактора;
• маслобак с заливной горловиной, сваренный из листа стали по индивидуальным размерам, объем которого должен быть около 3 литров;
• масляный фильтр (подойдет деталь от автомобиля ВАЗ 2106 «Жигули»);
• привод для подключения НШ-10, изготовленный из отдельных деталей самостоятельно (подшипники, шлицевой вал, одно- или двухручьевой шкив, ремень, фланец, крепежные элементы и стальная платформа толщиной 3-5 мм для установки узла на корпус мотоблока);
• 2 гидроцилиндра Т-40 для подключения передней и задней навески (их также можно найти на тракторной разборке, либо приобрести новые в магазине сельхозтехники);
• шланги для подключения системы.

Устройство гидравлики минитрактора – конструкция и принцип действия

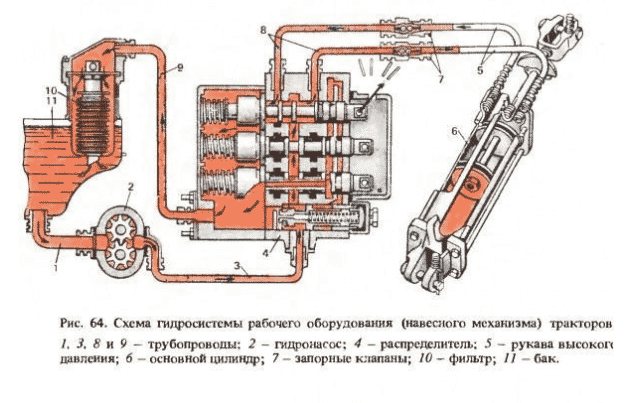

Гидравлика современного минитрактора представляет собой целый комплекс элементов и механизмов, трансформирующих энергию двигателя агрегата, и передающих ее на исполнительные звенья. Такой принцип действия предоставляет фермеру возможность управлять прицепными, навесными и полунавесными орудиями, а также корректировать работу используемых приспособлений путем изменения глубины колеи, подъема каркаса и других настроек.

Внутри гидравлической системы минитрактора циркулирует масло – основная рабочая жидкость, функция которой заключается в преобразовании энергии и ее передаче на исполнительные звенья.

В число других элементов, наличие которых обязательно для стабильной работы гидравлики минитрактора, входит:

• насос с приводом и механизмом включения – этот узел необходим для создания и поддержания внутри системы оптимального для ее работы давления;
• резервуар для заливки масла – эта емкость должна обладать такими размерами, чтобы в нее помещалось достаточное количество рабочей жидкости;
• фильтрующий элемент – требуется для непрерывной очистки масла и защиты от поломок трущихся механизмов гидравлики;
• система трубопроводов – по трубкам масло циркулирует от резервуара до исполнительных звеньев и обратно;
• гидравлический распределитель – играет роль элемента, направляющего масло к конечному рабочему звену. Вторая функция распределителя – переключение всей гидравлической системы в режим работы на холостом ходу. В случае превышения нагрузок на систему, распределитель снижает рабочее давление в трубопроводе;
• гидравлический цилиндр – этот элемент получает масло от распределителя. Он необходим для подъема и опускания используемого навесного оборудования;
• гидравлический двигатель – данный механизм подключается к колесам минитрактора;
• клапаны, запорные муфты, отводы, шланги и охладители – расходные материалы, которые чаще всего нуждаются в замене.



Конструкция гидравлики минитрактора довольно сложная. В связи с этим, перед сборкой самодельной гидравлической системы, крайне важно детально изучить схемы и учесть все тонкости изготовления устройства.

Как установить

Когда все комплектующие куплены, остается собрать минитрактор, в процессе чего подключить все элементы. Для этого двигатель требуется подключить к приобретенному гидронасосу. Дальше от него трубки подключаются к распределителю, после которого непосредственно к оборудованию в виде поршней, моторов, а также гидробаку, соединенного с насосом. При этом между баком, а также насосом требуется поставить фильтры, необходимые для очистки масла.

По завершении монтажа должна проводиться проверка всех систем. В случае выявления проблем в работе, изучаются все шланги на целостность, а также герметичность соединений. Когда все хорошо, агрегат тестируется в процессе пробной поездки. В это время проводится коррекция функционирования гидравлики руля, а также движения, при наличии отклонений. Следует исключить плавающую рулевую систему.

Как осуществляется работа самодельной гидравлической системы

Рассмотрим, как осуществляется работа гидравлики на минитрактор. Производители дизельных минитракторов на вопрос, какое масло заливать в гидравлику, отвечают очень просто: для этого подойдет самое просто масло М-8ДМ или М-8 В. Однако в зимнее время его нужно поменять на более вязкое вещество.

Многих интересует проблема избыточного давления на конструкцию. Поэтому, чтобы регулировать его, некоторые умельцы устанавливают распределитель, работающий на два поршня — он и распределяет давление нужным образом. Сделанный своими руками агрегат, как и гидравлика, требует установки некоторых уже готовых частей, в том числе и распределителя. Его можно снять с МТЗ.

После подключения системы запустить его несложно. На работающем агрегате оборудование нужно будет обкатать, чтобы проверить, что все работает правильно и без сбоев. На машине с самодельной гидросистемой надо проверить давление масла в двигателе и исправность всех узлов, а после этого проверить трактор в работе.

Необходимый инструментарий

В каждом конкретном случае может понадобиться свой набор инструментов и материалов, необходимых для сборки. Основной их комплект:

• сварочный аппарат;
• болгарка;
• дрель;
• сверла;
• метчики для нарезки резьбы;
• набор гаечных ключей.

Список может быть дополнен пунктами в зависимости от условий сборки.

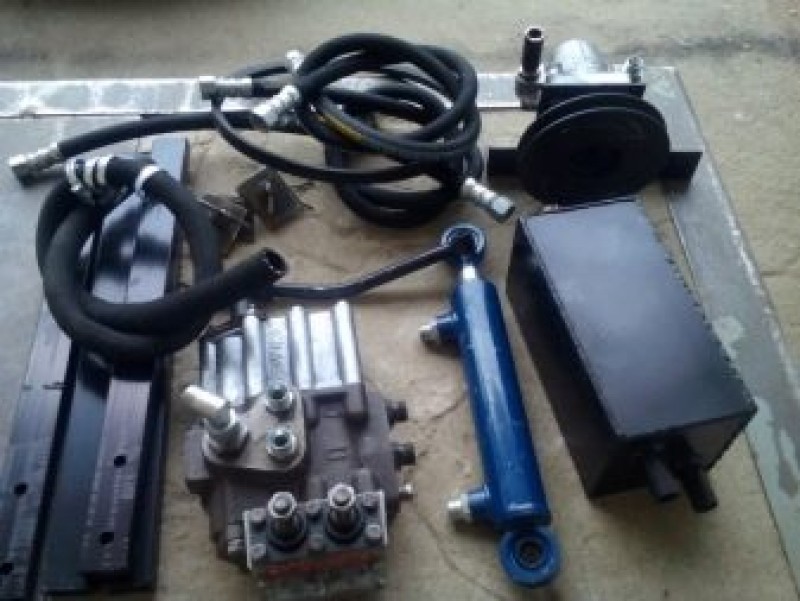

Необходимые детали:

• гидронасос;
• гидрораспределитель;
• гидробак;
• ремень передачи;
• шланги и их крепления;
• гидроцилиндры;
• болты и гайки;
• хомуты;
• масляный фильтр;
• различные крепежные детали, наименование которых обусловлено каждым конкретным случаем.

Табун внутри колеса

Второй ключевой элемент конструкции Ingocar, гидростатическое мотор-колесо, защищен двумя патентами 2002 года. Простая конструкция, состоящая из поршня, планетарной передачи, системы каналов и управляющих клапанов, легко справляется с передачей большого крутящего момента и пиковыми нагрузками при торможении. При массе менее 6 кг

и размерах с обычный дисковый тормозной механизм мотор-колесо развивает мощность до 230 л.с. И это далеко не предел. Инго утверждает, что при увеличении размера мотора его динамические характеристики возрастают пропорционально. Но в этом нет особого смысла, ведь в городском режиме движения каждый из четырех моторов использует лишь 5% своей мощности, а в шоссейном — не более 20%.

Электронная система управления позволяет гибко регулировать крутящий момент, передаваемый на каждое колесо в отдельности. Разумеется, это касается и тормозного усилия. При таком устройстве реализация любых алгоритмов системы стабилизации (ABS, ESP, интеллектуальный полный привод) не требует усложнения конструкции (дифференциалов, вискомуфт, механизмов управления тормозами) и дополнительных энергетических затрат. Благодаря простоте, малому количеству движущихся деталей, низким скоростям течения рабочей жидкости и полной герметичности мотор-колесо работает практически бесшумно в любом режиме.

В настоящее время разработкой собственных моделей гидростатического мотор-колеса занимаются многие крупные компании. Наибольшие успехи в этой области демонстрируют немецкие Bosch-Rexroth и Sauer-Danfoss, а также американский производитель тяжелой техники Caterpillar. Но в сравнительных испытаниях образец Валентина превосходит все аналоги с точки зрения массы, размеров и удельной мощности. «Громкое имя компании

и размер зарплаты руководителя проекта, к счастью, не являются решающими факторами в таких областях науки, где необходимы опыт и глубокие специфические знания», — комментирует этот факт сам Инго Валентин.

Как сделать гидравлическую систему на мини-трактор своими руками

Фермеров, решающих самостоятельно сделать сельскохозяйственную технику, интересует, как сделать гидравлику на минитрактор. Этот вопрос обусловлен в том числе и значительной дороговизной уже готовой техники, предлагаемой на рынке. Популярность такой самоделки обуславливается еще и тем, что все детали, необходимые для сборки гидравлической системы трактора, доступны всем. Также схема системы опубликована в интернете в свободном доступе, что тоже делает изготовление техники намного проще.

Изготовленная гидравлика на минитрактор своими руками дает фермеру три основных преимущества:

1. Можно использовать дополнительное оборудование, в том числе прицеп.
2. Более качественная тормозная система.
3. Наиболее удобное управление.
4. Все элементы регулируются с учетом нужд определенного человека, который впоследствии будет управлять трактором и руководить проведением всех работ. Именно это сделает трактор наиболее комфортным в управлении.

Рассмотрим, как сделать гидравлику на минитрактор своими руками. Такое устройство, как гидравлика на минитрактор, предполагает составление грамотной схемы и подготовки всех необходимых элементов для сборки. Один из ключевых элементов — мощный масляный насос, с помощью которого будет осуществляться воздействие на гидравлическую систему на минитрактор.

Все элементы монтируются на раму, изготовленную из металла, при этом нужно соблюдать условие, чтобы все элементы крепились как можно ближе к оси.

Кроме того, нужно заранее подготовить распределительный элемент, который будет помогать менять направление вращения, несколько шлангов, бачок и специальный элемент для вывода масла.

1. Гидронасос нужно располагать над баком, чтобы у него был свободный доступ к подаче масла и обеспечивался быстрый запуск системы.
2. Обязательно нужно рассчитать мощность работы всех элементов техники, благодаря чему можно понять, стоит ли устанавливать гидронасос, оснащенный двумя секциями. Это сделает работу бесперебойной, даже если нагрузки будут очень большими.
3. Очищающие фильтры для масла сделают работу гидравлической навесной системы более продолжительной.

В чем отличия гидравлического мотора от насоса

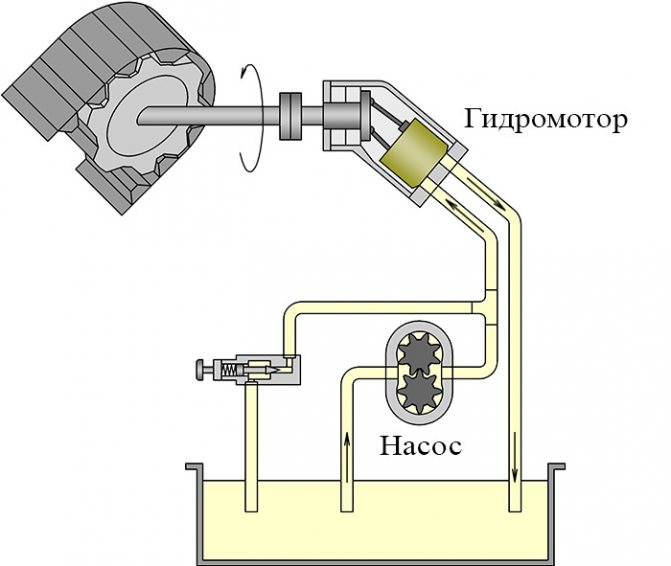

Насос и мотор – гидравлические машины преобразовывающие один вид энергии в другой.

Насос способен преобразовать механическую энергию в гидравлическую.

Мотор – обладает противоположными возможностями – преобразовывает энергию потока жидкости в механическую. Эти машины похожи по конструкции, но в чем их отличия и могут ли они заменять друг друга?

Отличия в конструкции этих гидромашин обусловлены особенностями применения.

Насос всасывает жидкость из бака, а для этого ему требуется создать разряжение во всасывающем трубопроводе, то есть избыточного давления на входе насоса быть не может, по этой причине уплотнения многих насосов не рассчитаны на появление давления на входе.

Гидромотор, устанавливается в напорном трубопроводе и приводит в движение исполнительные механизмы, в том числе и находящиеся под нагрузкой, давление на входе гидромотора может возрастать до величины максимального, уплотнения гидромотора выполнены таким образом, чтобы обеспечивать герметичность и работоспособность машины даже при высоком давлении.

Утечки насоса отправляются на всасывание, в зону пониженного давления. Утечки в гидромоторе отправить на вход машины нельзя, так давление там может быть очень высоким, поэтому в конструкции мотора предусмотрена отдельная линия дренажа, которая соединяется с баком.

Вал насоса приводится в движение двигателем, и подвижные элементы, при необходимости могут перемещаться под воздействием инерционных сил, замыкая объем рабочих камер. Гидромотор работает иначе, в него попадает жидкость, и никаких инерционных сил при незамкнутых рабочих камерах в момент начала движения возникнуть не может, поэтому эти силы в процессе запуска использовать невозможно.

Конструктивные особенности

Гидравлика на мини-трактор работает по тому же принципу, что и все другие подобные системы. В ней присутствует гидронасос, нагнетающий давление в системе и заставляющий двигаться жидкость по ней. Он соединяется с источником наполнителя, в качестве которого выступает расширительный бак. Данный узел приводится в движение посредством передачи крутящей силы от дизельного двигателя путем ременной или механической связки с валом или трансмиссией.

Хотя система называется гидравлической, она наполняется маслом. Оно имеет меньшую температуру кипения, подходящий коэффициент расширения и служит смазочным средством для подвижных частей механизма.

Для передачи жидкости по системе используются гибкие шланги с усиленными стенками. Все их соединения герметичны и укреплены. По ним под воздействием давления масло поступает в гидрораспределитель с плавающим положением, а затем в гидроцилиндры, выполняющие роль поршней. Поршни совершают механическую работу, которая приводит в движение соответствующее навесное оборудование.

Некоторые модификации гидравлических механизмов предполагают интеграцию в систему гидропривода колес. Эта инсталляция дополняет тормозную систему трактора, что облегчает использование тормозов, особенно в самодельной аграрной технике. Гидравлическая навеска может применяться и для облегчения рулевого управления, выступая в данном случае в качестве гидроусилителя. Данные особенности конструкции гидравлической системы мини-трактора позволяют контролировать работу всех навесных механизмов, собственных узлов автотехники и эффективно выполнять поставленные задачи.

Для того чтобы собрать гидравлику на мини-трактор своими руками, понадобятся составные части механизма, произведенные на заводе с применением специального оборудования:

• гидронасос;
• гидрораспределитель;
• крепления шлангов;
• гидроцилиндр;
• другие составные части, которые невозможно изготовить в домашних условиях.

Перечисленные элементы можно приобрести в магазине в комплектном сборе или демонтировать со старой специализированной техники, остальную же крепежную конструкцию спроектировать и собрать своими руками.

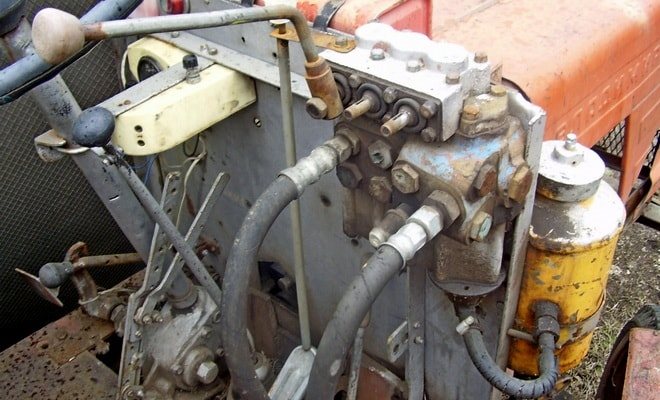

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

• легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
• возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
• улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;
• гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях.

Может ли насос работать как мотор

Большинство насосов нельзя использовать в качестве гидромоторов. Причина для разных типов насосов – различна. Рассмотрим основные типы машин.

Большинство шестеренных насосов (например насосы серии НШ) не могут работать в качестве гидромоторов из-за особенности уплотнений, в насосе избыточное давление на всасывании не создается, а при работе гидромотора под давлением могут находиться как, вход так и выход. Кроме того, в насосах серии НШ отсутствует дренаж. Избыточное давление на входе выдавливает уплотнение шестеренного насоса, при попытке его использования в качестве мотора.

Работа большинства шестеренных насосов в качестве гидромотора возможна лишь при значительных изменениях конструкции: добавлении линии дренажа, замене уплотнений. Разумеется после таких изменений надежная и долговечная работа гидропривода невозможна.

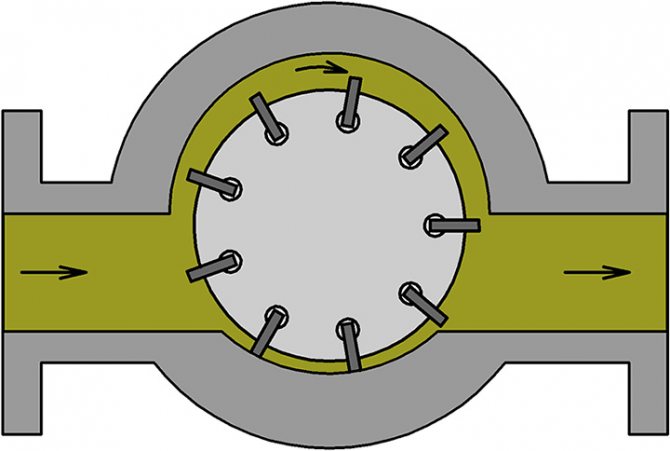

В пластинчатых насосах и моторах рабочие камеры образованы поверхностями пластин, ротора, статора, торцевых крышек.

Пластинчатые насосы не могут работать в качестве гидромоторов по причине того, что пластинки в насосе выходят из пазов и прижимаются к поверхности статора за счет центробежных сил, возникающих при вращении вала. Если использовать пластинчатый насос в качестве гидромотора, то поступающая жидкость заполнить все пространство внутри насоса, и вал машины вращаться не станет. В пластинчатых гидромоторах установлена специальная пружина, поджимающая пластины к статору.

Среди аксиально-поршневых машин есть и обратимые, которые могут работать и как насос и как мотор, это должно быть указано в документации.

Гидравлика для минитрактора — изготовление, установка, устройство

Самодельная гидравлика – это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы – это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара.

Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под действием насоса масло по гибким трубкам протекает к распределителю.

Для изготовления гидравлики на сельскохозяйственную машину можно использовать насос марки НШ-10.

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового узла с любого старого трактора. Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, которые необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, ведущие колеса будут полностью заблокированы

Сборка гидравлики своими руками – в чем плюсы изготовления?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

• фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины получает неограниченные возможности по оснащению механизма разными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
• улучшение управления минитрактором – в процессе сборки и монтажа гидравлики, фермер сможет подогнать все ее элементы «под себя». Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.

Единственным существенным минусом станет необходимость потратить на сборку свое время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.

Чтобы не допустить ошибок, следует ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

• подготовка и изучение чертежей;
• приобретение необходимых для сборки деталей;
• монтаж и подключение гидравлической системы;
• подгонка элементов;
• тестирование взаимодействия механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

• гидравлический бак и масло;
• гидравлический насос;
• гидравлические моторы и поршни;
• двигатель;
• гидравлический распределитель;
• соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть определенные правила.

В их перечень входит:

• гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
• чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины. Учитывая полученные данные, необходимо выбрать гидравлический насос. В случае, если его максимальной мощности окажется недостаточно, потребуется установить дополнительный насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
• для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для поддержания стабильной работы системы, масло должно непрерывно циркулировать по ее шлангам. За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы энергию насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом – направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до требуемого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системами жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельный или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель часть своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Как установить гидравлику на минитрактор?

Основная цель монтажа гидравлики на минитрактор – это осуществление передвижения сельскохозяйственной машины и поддержка работы поршней. Чтобы избежать проблем при вспашке почвы, следует воспользоваться гидравлическими моторами, которые увеличат тяговые параметры самодельной машины.

Установка гидравлики на минитрактор должна выполняться с использованием распределителей. Их можно приобрести отдельно, или купить элементы в уже соединенном виде. Для каждой группы поршней должен быть выделен отдельный рычаг. Таким образом, один из них должен отвечать за торможение, второй – за подъем и опускание силовой рамы, а третий – за запуск гидравлических моторов.

Для изготовления более мощных машин, которые могут работать с экскаваторами, следует использовать распределители с расширенным функционалом. Цены на них значительно выше, чем на стандартные узлы.

Насос нужно выбирать, исходя из его следующих параметров:

• образуемое давление – оно необходимо для запуска моторов. Если этот параметр будет слишком низким, то двигатели просто не запустятся:
• производительность – чем больше объем перекачиваемого масла, тем быстрее будут работать поршни и моторы.

Как только все комплектующие будут куплены, следует подключить гидравлику на минитрактор. Эта процедура не сложная и выполняется в таком порядке:

1. Сначала двигатель минитрактора нужно подключить к гидравлическому насосу. Для этого используются гибкие шланги небольшой толщины;
2. Трубки от насоса нужно направить к распределителям;
3. Далее шланги от гидравлических распределителей подключаются к моторам, поршням и другому встроенному оборудованию;
4. После этого трубки от используемого оборудования должны быть подключены к масляному резервуару и насосу. Это обеспечит непрерывную круговую циркуляцию по все системе;
5. В конце потребуется установить масляный фильтр. Он должен располагаться между резервуаром и насосом. О подключении элементов гидравлики более детально расскажет видео.

После сборки и подключения нужно проверить работу системы. Возможно, правильно собрать аппаратуру с первого раза не получиться – в таком случае внутри системы не будет создаваться требуемого давления. Чтобы найти проблему, необходимо проверить целостность и качество соединения всех шлангов. Если одна из трубок пропускает масло, то ее потребуется полностью заменить.

Если система работает исправно, то можно переходить к регулировке передвижения и работы рулевой гидравлики. Корректировать руль нужно так, чтобы его вращение не было плавающим. В противном случае минитрактор будет с опозданием реагировать на команды водителя.

В процессе использования самодельной гидравлики крайне важно вовремя менять очистной фильтр. Если минитрактор используется не чаще 2–3 раз в неделю, то элемент потребуется менять раз в 3 месяца. Если машина эксплуатируется интенсивнее, то новый фильтр следует устанавливать каждые 1,5–2 месяца.

Гидрораспределитель с ручным управлением

Гидравлический привод подходит лучше для гусеничного вездехода, но также может применяться и на . Поворот с помощью гидравлического цилиндра применяется на технике с рамой из двух половин, связанных между собой шарниром карданного типа. Для управления отклоняется передняя половина, ступицы передних и задних колес жестко установлены на осях.

В гидравлической схеме применяются:

• рычаг, установленный на гидравлический распределительный узел (возможно применение рулевого гидравлического распределителя с установкой классического руля);
• насос (типа НШ-10);
• резервуар для хранения запаса масла (требуется для ряда моделей распределителей);
• гидравлический цилиндр;
• гибкие магистрали для подачи жидкости от насоса к распределителю;
• резиновые трубопроводы, связывающие распределитель и исполнительный цилиндр.

При установке насоса следует учитывать конструктивную особенность — отсутствие подшипников. Из-за этого устройство не выдерживает радиальных нагрузок.

Привод выполняется напрямую от вала двигателя или через промежуточный вал, смонтированный на паре шариковых подшипников. Установка насоса повышает пусковые усилия, поскольку приходится прокручивать вал дополнительного механизма.

В основе работы распределителя положен принцип пропуска или останова жидкости клапанами. Наклон рычага или поворот рулевого колеса перемещает золотниковый клапан вперед или назад. Золотник открывает каналы, и рабочая жидкость под давлением подается в ту или иную камеру исполнительного цилиндра. За счет этого обеспечивается работа гидроцилиндра в две стороны. Интенсивность потока меняется путем регулировки клапана. Распределитель может оснащаться дополнительными секциями, в этом случае устройство пригодно для управления дополнительной гидравликой минитрактора.

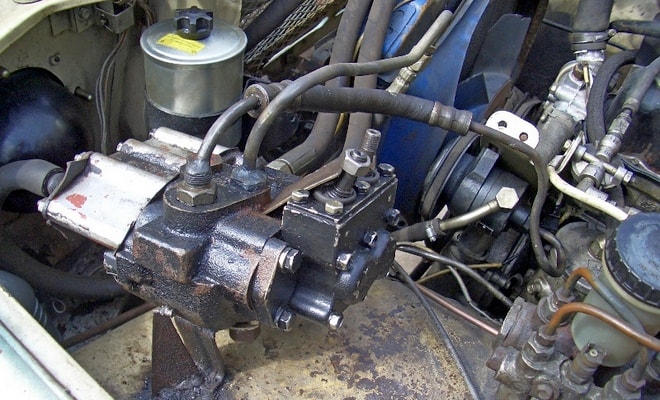

Как сделать самодельную гидравлику на трактор

Фермеры интересуются, что представляет собой гидравлика на самодельный трактор, как сделать ее своими руками. Маленькие габариты не помеха для выполнения необходимых задач и исправной работы всех функций. Это доказывает такая сельскохозяйственная техника, как мини-тракторы — пожалуй, самое популярное оборудование, используемое фермерами при обработке земель разной площади и с различной сложностью грунта.

Обратимые гидромашины

Обратимым называют насос, работающий в режиме гидродвигателя (мотора).

Для обеспечения обратимости в конструкцию насоса должны быть внесены изменения, позволяющие ему с высокой степенью надежности выполнять функции гидромотора. Например в конструкции шестеренного насос-мотора должны быть установлены уплотнения, выдерживающие избыточное давление входе, предусмотрена линия дренажа для отведения утечек в бак.

Обратимые гидравлическую машину часто называют насос-мотором. Если при этом машина способна изменять направление движения, то ее называю реверсивной.

Гидравлическая схема обратимого реверсивного насос-мотора показана на рисунке.

Закупка и подключение деталей

Гидравлика на мотоблок устанавливается для осуществления работы поршней и передвижения. Чтобы при вспашке земли не возникло проблем, используют гидравлические моторы, так как мотоблок имеет слабые тяговые показатели. После составления или доработки схемы трактор надо собрать, но для этого сначала требуется закупить составляющие.

Гидрораспределители продаются как по отдельности, так и уже в соединенном виде. Под каждую группу поршней выделяют отдельный рычаг. Некоторым вполне хватает 2-3 рычагов: один — на торможение, второй — для контроля силовой рамы (поднять, опустить), третий — для включения гидромоторов.

Для более продвинутых машин с ковшом, наподобие экскаватора, используют распределители с дополнительным функционалом. Их стоимость значительно отличается от типичных рычагов.

Гидронасос подбирают по таким характеристикам:

1. Давление. Требуется для запуска гидродвигателя. Если его не будет хватать, то гидромотор просто не станет функционировать.
2. Объем перекачки (литров в минуту). Влияет на скорость работы поршней и моторов.

После приобретения всех составляющих надо собрать трактор и подключить все детали. Сам этот процесс не является чем-то трудным. Двигатель подключается к гидронасосу, от которого идут трубки на распределитель. А от него — уже к оборудованию (поршням, моторам и т. п.) и гидробаку, который подключается к насосу. Важно, чтобы масло всегда передвигалось по системе. Фильтр устанавливают между насосом и баком.

После установки и подключения выполняют проверку всей аппаратуры. Если что-то плохо функционирует, проверяют все шланги и убеждаются, что все соединения герметичны. После этого самодельный трактор можно опробовать во время поездки.

На этом же этапе корректируется работа гидравлики руля и передвижения, если таковая имеется. Рулевая система не должна быть плавающая.
