КамАЗ-5320: технические характеристики, описание грузовика

Основные технические характеристики автомобиля

Грузоподъемность самосвала КамАЗ-5320 – 8 тонн. Габаритные размеры самосвала составляют 7435*2500*3350 мм, где каждое из чисел обозначает длину, ширину и высоту конструкции. Помимо основной загруженности, машина может выдержать такой же вес на прицепе.

м масса самого грузовика составляет 7 080 кг. С прицепом и максимальной загрузкой тягача общий вес может достигать 26 тонн.
Тормозная система

Для регулирования скорости транспорта и эффективной остановки используется специальная конструкция. Для ее создания каждое из шести колес тягача оборудовано тормозными устройствами, которые выполняют свои функции при помощи приводного механизма пневматического типа.

Его двухконтурная конструкция позволяет водителю переключать переднюю ось в рабочее положение, при этом задняя тележка автомобиля запускается отдельно.

Чтобы управлять системой, необходимо использовать ножную педаль, при помощи механики соединенную с тормозящим краном.

Технические характеристики двигателя

В движение КамАЗ-5320 приводит высокопроизводительный двигатель повышенной надежности, рабочий объем которого равен 10 857 куб. см.

Эта восьмицилиндровая четырехтактная дизельная модель имеет мощность 155 кВт при 2 600 оборотах в минуту, что позволяет выдавать в итоге 210 л. с.

Трансмиссия

Представляет собой многоступенчатую сложную систему, в состав которой входят:

• пятиступенчатая коробка передач;
• двухступенчатый делитель.

Такой механизм, помимо стандартных регуляторов скоростей, позволяет получить дополнительные передачи переднего и заднего хода. Также на некоторых основных ступенях присутствует синхронизатор.

Машина имеет надежное, не теряющее своей популярности, сухое двухдисковое сцепление. Оно работает по фрикционному принципу и управляется периферийными пружинами. Включение происходит за счет гидравлического пневмоусилителя.

Карданная передача состоит из двух валов, которые отвечают за запуск заднего и среднего моста (при этом используются конические и цилиндрические шестерни). Все они входят в состав двойной передачи.

Внимание! Для преобразования крутящего момента используется редуктор моста. С помощью его зубьев коленчатый валовой механизм запускается, а уровень передаточного числа позволяет использовать повышенные тяговые возможности грузовика.

Расход топлива

Потребление топливной жидкости имеет максимально низкий уровень – это еще одно преимущество КамАЗа-5320, которое позволило в свое время выдвинуть грузовик на европейский уровень качества.

С учетом постоянных технических наработок производителя модернизированный тягач использует сравнительно небольшое количество топлива при полной загруженности и долговременной эксплуатации.

Это значит, что машина обладает повышенной производительностью, которая обуславливает популярность этой модели спецтехники как на отечественном рынке грузовых автомобилей, так и среди зарубежных аналогов. Средний расход топлива составляет 34 л на 100 км.

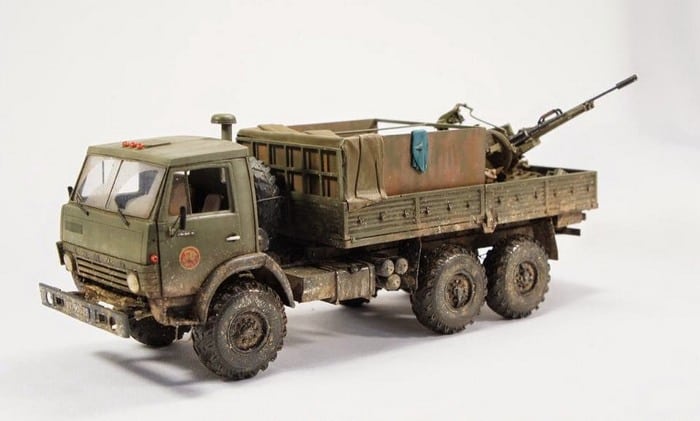

Использование КамАЗа в армейских подразделениях

КамАЗы с момента поступления на производство поступали и в соединения Вооружённых сил СССР.

Боевое крещение эти машины прошли в ОКСВА, во время ведения боевых действий в Афганистане, где за ними закрепилась слава надёжных и мощных машин, в том числе и при эксплуатации на высокогорье.

Основными отличиями армейской модификации КамАЗа от гражданской линейки было: усиленная конструкция, бампер изменённой формы, обязательное наличие системы регулирования давления в шинах. Были и другие отличия, не столь значительные. Сфера же применения машин в армии была достаточно широка:

• транспортное средство для перевозки объёмных грузов и личного состава;
• использование в качестве платформы для установки различного радиооборудования: КШМ, командные пункты управления пусками и мобильные станции для выполнения других задач;
• бронированные автомобили для транспортировки личного состава на театре военных действий, этот вид автомобиля серийно не выпускался, бронирование навешивалось на базовую модель;
• автомашины для сопровождения колонн, «ган-траки» с вооружением ЗУ-23-3.

О «ган-траках» стоит рассказать чуть подробнее, эти автомашины изначально имели своей задачей сопровождение колонн при проводке их в горах Афганистана. В кузове машины устанавливалась зенитная установка ЗПУ-4 или ЗУ-23-2.

Эти установки обладали возможностью кругового обстрела, имели зенитный угол возвышения и мощные патроны, их снаряды и пули могли достать противника на большой дальности и высоте. Что позволило эффективно бороться с засадами на дороге.

Бронирование таких автомобилей зачастую было кустарным и заключалось в обвешивании дверей кабины бронежилетами, реже обшивали металлом.

Сама установка ЗУ прикрывалась дверьми от БМП или другими подручными средствами, задачей которых была защита расчёта установки, хотя она и была минимальная. Впоследствии производство подобных средств поддержки было приостановлено.

Бронированные «Уралы» и «КамАЗы» появившиеся во время Кавказских войн и получившие прозвище «покемоны» также продукт кустарного производства, в серии таких машин практически нет. Хотя и доказана их высокая эффективность в эксплуатации.

Плюсы и минусы

Плюсы машины

• Подходит для любого климата — от +50 до -40 градусов;
• Отлично подходит для российских дорог;
• Хорошая ремонтопригодность;
• Относительно небольшая цена на запчасти;
• Стоимость грузовика;
• Легко переносит перегрузки;
• КПП с делителем;
• Может доехать до гаража с некоторыми поломками.
• Приемлемая высота дорожного просвета;
• Практичность;
• Отличная обзорность автомобиля;
• Неплохая тормозная система;
• Есть различные модификации, расширяющие возможности грузовика.

Минусы машины

• Скудный интерьер;
• Шумность мотора;
• Плохая шумоизоляция салона;
• Чтобы произвести ремонт требуются специальные навыки;
• Слабоватый двигатель.
• Не сильно удобные сидения;
• Много свободного пространства реализовано бесполезно;
• Сборка салона вызывает нарекания;
• Качество применяемых материалов при отделке салона низкое;
• Большой расход топлива.

Внешние характеристики и внутреннее обустройство автомобиля

Кузов машины представляет собой металлическую платформу, боковые и задний борт которой открываются. Это обеспечивает удобную погрузку и выгрузку транспортируемого груза с любой из трех сторон.

Пол платформы выполнен из прочного дерева, возможна установка защитного тента.

Кабина КамАЗа имеет три места, два из которых занимает вспомогательный персонал и одно – сам водитель.

Спальное место в данной модели не предусмотрено, однако это ненамного понижает характеристики салона. Именно этот автомобиль имеет самые высокие показатели шумоизоляции и термической защиты от внешних факторов.

По сравнению с другими аналогичными грузовыми тягачами, КамАЗ 5320 занимает лидирующее место по уровню безопасности водителя и его помощников.

Кабина имеет специальные сдерживающие ремни, а главное сиденье может быть отрегулировано в соответствии с весом шофера. Также водительское кресло оснащено подушкой и удобной спинкой, положение которой можно легко изменить.

Приборная панель

КамАЗ-5320 имеет все необходимые индикаторы и контрольно-измерительные приборы, благодаря которым водитель может с легкостью отследить информацию об оборудовании грузовика. Вся эта сигнальная система установлена на приборную панель.

Она удобна в эксплуатации и имеет хорошую обзорность всех доступных переключателей и шкал.

Главной особенностью модели 5320 является наличие двухстрелочного манометра, переключателя, регулирующего положение платформы, а также электронного тахометра.

Рама

У КамАЗа-5320 она проштампована и заклепана, имеет два лонжерона швеллерного сечения, соединенных поперечинами. Передняя часть оборудована буфером, концы лонжеронов оснащены буксирными крюками.

Для задней поперечины рамы предусмотрено тягово-сцепное устройство, имеющее надежные резиновые части (для более качественной двусторонней амортизации).

Размеры КамАЗа 5320

Габаритные размеры КамАЗа 5320 довольно внушительные. Грузовые машины не зря называют автопоездами, они полностью оправдывают это наименование.

Длина рамы КамАЗа 5320 составляет 7,43 метра.

Ширина рамы КамАЗ 5320 — 2,5 метра.

Высота — 3350 мм.

Колесная база КамАЗ 5320 — 3190 + 1320 мм.

Стоимость и модификации

Мы уже говорили о том, что в 2001 году с конвейера сошел последний «КАмАЗ». Между тем, эта модель достаточно активно продается на вторичном рынке. Цена на нее зависит от пробега и года выпуска, может колебаться от 150 000 до 500 000 рублей. Также есть возможность взять в аренду КамАЗ-5320. За каждый час эксплуатации будет необходимо оплатить 900 – 1 500 рублей.

Уже в 1984 году создали прототип, и была разработана общая концепция производства газодизеля на платформе дизельной машины. В следующем, 85-м году, проводились испытательные заезды, какие дали понять, что, применяя газодизельный метод, улучшается экономность топлива, дымность и степень шумности мотора.

Уже спустя 3 года, в 1987 году, в г. Набережные Челны был запущен выпуск грузовиков КамАЗ-53208 и КамАЗ-5312 с моторами на газодизельной системе. Мощность мотора составляла 210 л. с. Газодизельное шасси с платформой 3190 мм обладало значением КамАЗ-53217.

КамАЗ-532007	вариант грузовой машины для тропиков КамАЗ-5320.
КамАЗ-53201	производство для широких использований типа топливовоза, пожарной машины, авто-бетономешалок, автомобилей для дорожно-уборочных и коммунальных служб, а также НефАЗ при строении самосвала для сельского хозяйства КамАЗ-55102.
Шасси КамАЗ-53201	с мотором от 7403.10 обладало наименованием КамАЗ-53211.
КамАЗ-53202	Одновременно с описываемым КамАЗом проходил испытательное вождение и производился в скромном числе бортовой грузовик с выросшими до 3690 мм базой колес и длиной – 6100 мм. Он мог перевозить все те же 8 000 кг. Уже в 1980 году его сменил КамАЗ-53212, который перевозил уже 10 тонн. Шасси автомобиля КамАЗ-53202 обладало значением КамАЗ-53203.
КамАЗ-53208	Середина 80-х годов обозначилась тем, что вместе с Научным автомобильным и моторным институтом (НАМИ) и участием Камского и Ярославского заводов, придумали производительную вариацию применения газов в дизельных агрегатах – функцию ГД-НАМИ (газодизельная система). По данной схеме в строение дизельного мотора внесли перечень поправок и преобразований – добавлялся газовый смеситель, функция хранения, управления и впуска газа, функция взаимосвязанного регулирования рейкой насоса, отвечающего за подачу солярки, и газовый редуктор. Более того, свое место нашла функция предохранения мотора от перегрузок и аварии, если перестанет функционировать система подачи топлива.

Технические характеристики тягача КАМАЗ 5320

Общие характеристики КАМАЗ 5320:

• колёсная формула 6×4;
• размеры габаритные в длину 8395 мм, в ширину 2500 мм, в высоту 2830 мм;
• передние колёса, колея 2010 мм;
• задние колёса колея 1850 мм;
• просвет дорожный в наименьшей точке 34,5 мм;
• высота погрузочная 1370 см;
• грузоподъемность автомобиля максимальная 8000 кг;
• масса прицепа на буксире 8000 кг;
• масса (вес) автомобиля Камаз 532- равна 15305 кг;
• двигатель модели 740.10 (евро 0);
• мощность двигателя 210 л.с;
• восьмицилиндровый, имеет V-образное расположение;
• объем в литрах – 10,85;
• механическая коробка переключения передач (КПП), двухступенчатая, сухое дисковое сцепление;
• колеса без дисков, пневматика, камерные с размером шин 9.00R20 (260R508) и ромбовидным/гусиная лапка рисунком;
• бортовая платформа оснащена откидными металлическими бортами, размеры платформы составляют 5200х2320 мм;
• максимально развиваемая скорость для данной модели 85 км/час;
• расход топлива (автопоезд) 35 л на 100 км;
• вместимость топливного бака 170 л;
• радиус при повороте 9,3 м;
• тормозной путь 21 м.

Стоимость нового и Б/У автомобиля, аналоги

Купить КАМАЗ 5320 сейчас можно только уже в состоянии после эксплуатации, поскольку его выпуск был остановлен Камским автомобильным заводом в 2001 году. Цена такой машины б/у составляет, в зависимости от состояния, от 300 тысяч до 850 тысяч рублей. Встречаются и сильно подержанные экземпляры ценой от 100 тысяч рублей.

Аналоги среди бортовых грузовиков: 53212, 4310.

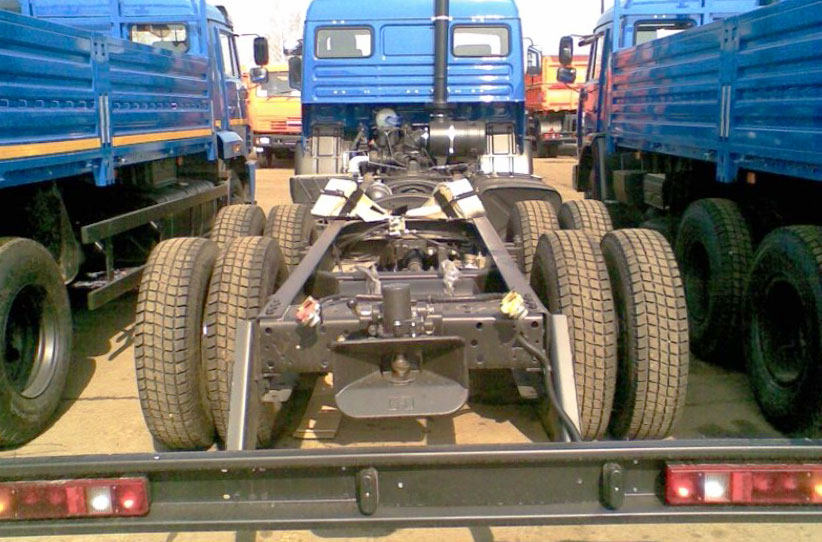

Подвеска

Передняя подвеска оснащена специальными полуэллиптическими рессорами. Они действуют вместе с амортизаторами двойного типа.

Задняя подвеска разработана в соответствии с балансирным типом и также имеет рессоры. На рессорных листах представлено Т-образное сечение.

Коды ошибок

Расшифровка системных уведомлений у старых моделей Камазов происходит немного иначе, чем на тех, что начали выпускаться 20 лет назад.

Для примера приведено изображение приборной панели Камаз 5320

Вот так выглядит блок контрольных ламп, на нём указано значение каждого индикатора.

Особенности электрооборудования

Электрооборудование грузовика представляет собой автономную однопроводную систему, которая соединяет системы пуска, сигнализации, освещения, кондиционирования и отопления. Источником электроэнергии являются аккумуляторные батареи, последовательно соединенные между собой и с генератором по схеме.

Возможные неисправности проводки

Для электропроводки этой модели «КамАза» характерны нарушения контакта штекерных соединений, обрыв цепи, утечка тока и короткие замыкания.

Нередко выходит из строя реле стартера, чтобы устранить неисправность потребуется схема его подключения. Реле находится под откидной крышкой предохранителя. Проверка осуществляется при помощи провода, который проводится от амперметра (+) к точке «К» реле.

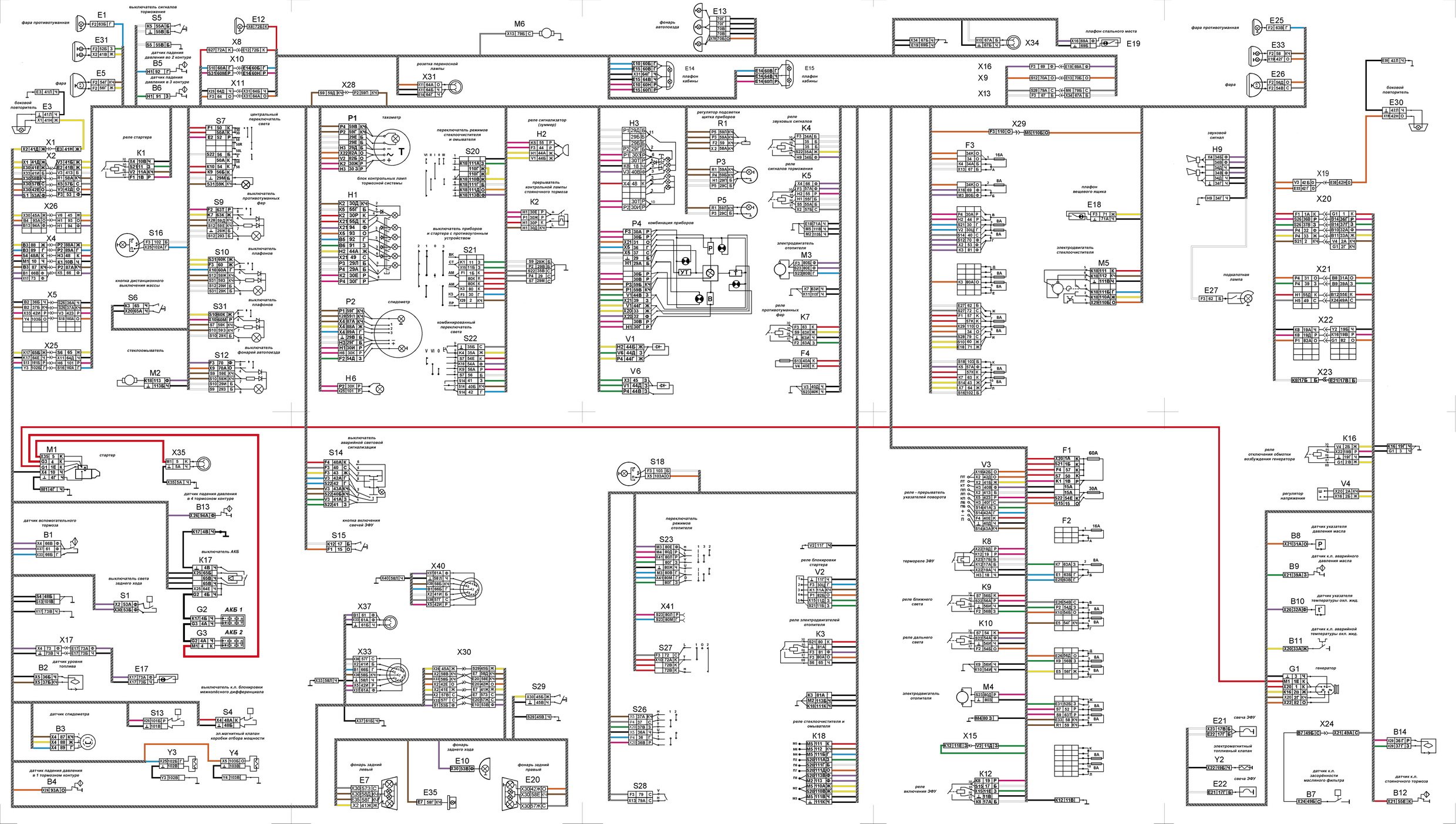

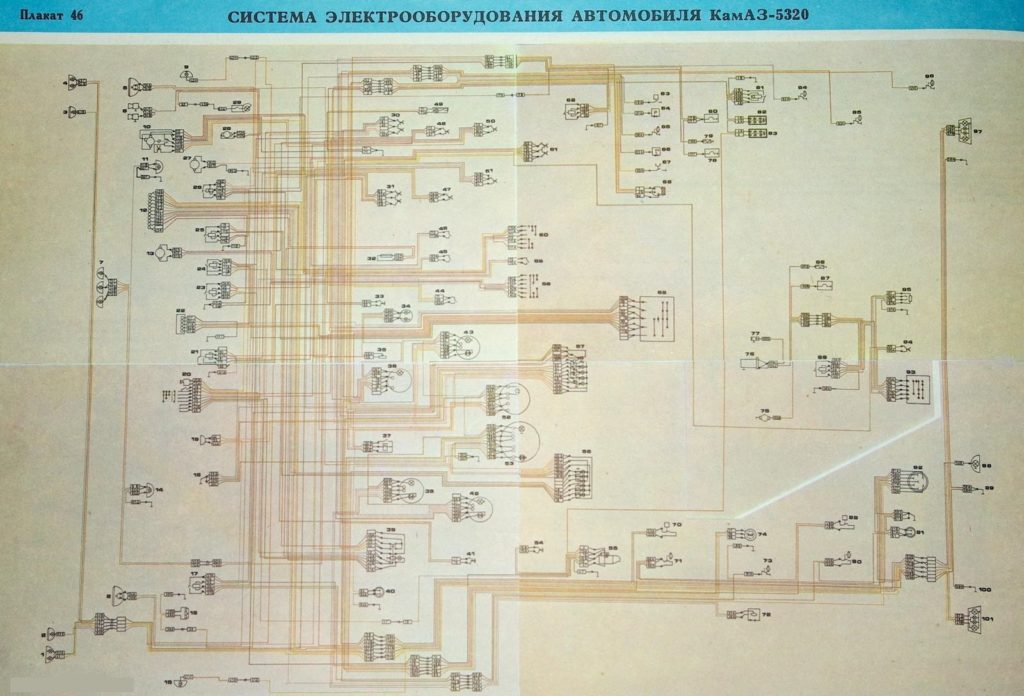

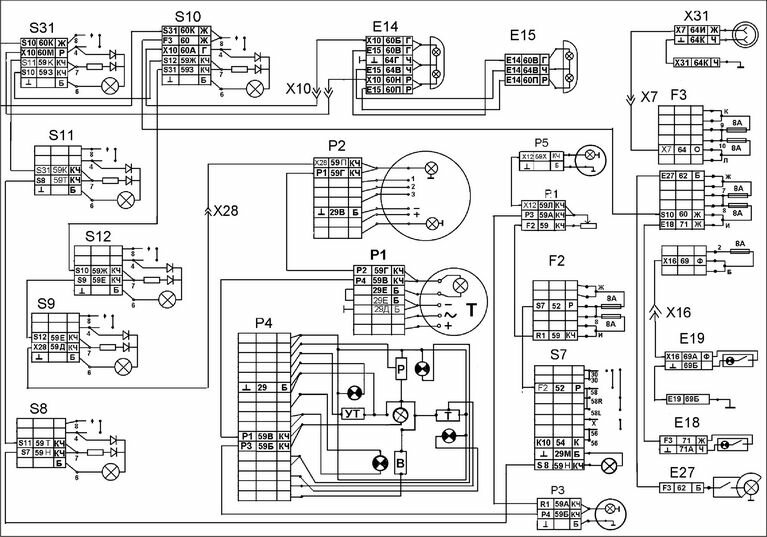

Схема электрооборудования

Распиновка изолированных проводов представлена в виде цепочки, в которой кабели соединены штепсельными разъемами. Провода для их скорейшей идентификации покрашены в разные цвета.

Особенностью схемы проводки считается наличие реле отключения обмотки возбуждения генератора при работе электрофакельного устройства. В рабочем положении ключа выключателя приборов и стартера обесточивается кнопка выключателя «массы», что позволяет избежать незапланированного отключения электрических батарей автомобиля при работающем моторе.

Применение в армии

Кстати о танках. Разумеется, столь удачная машина нашла себе применение и на военной службе. Специальная разработка для армии –Тайфун.

Кроме собственно использования в военных перевозках,на шасси этого грузовикам устанавливали и полевые кухни, и системы радиэлектронной борьбы, и даже полиграфическо-издательский комплекс, предназначенный для оперативного выпуска армейских газет.

Разумеется, сейчас многое поменялось, и в армии и в гражданской жизни, но КАМАЗ до сих пор не забыт.

Техническое обслуживание и устранение неполадок

КамАЗ-5320 нуждается, как и все грузоперевозочные машины, в ежедневном обслуживании. Помимо этого, через некоторое время после начала эксплуатации грузовик должен пройти специальные проверки:

• после первой тысячи километров автомобиль необходимо подвергнуть технической профилактике;
• через 8 тыс. км КамАЗ нужно отдать в обслуживающий сервис;
• когда машина пройдет 12 000 или более километров, ее обязательно отправляют на глубокую профилактику.

Такой регулярный технический контроль необходим для проверки, без которой передвижение в транспортном средстве (и тем более перевозка грузов) становится небезопасным.

Также подобная профилактика помогает поддерживать хороший внешний вид.

Техническая диагностика включает в себя проверку всех электрических систем и механизмов КамАЗа, а также обработку смазкой всех необходимых соединений. Кроме того, производят монтаж и демонтаж определенных узлов и систем.

Благодаря большому количеству запасных деталей, предлагаемых на рынке транспортного обслуживания, ремонт КамАЗа и устранение мелких неполадок легко производить как самостоятельно, так и в специальных мастерских.

Обслуживание транспорта выполняется быстро и достаточно экономно, особенно по сравнению с ремонтом грузовиков зарубежного производства.

Описание автомобиля, технические и эксплуатационные характеристики

Габаритные размеры и грузоподъемность КамАЗ-5320

• Длина шасси: 3 435 миллиметров;
• Ширина автомобиля, без учета зеркал: 2 500 мм;
• Высота автомобиля: 3 350;
• Минимальный габаритный радиус разворота: 9,3 метра;
• Масса снаряженного тягача: 7 080 килограмм;
• Грузоподъемность: 8 тонн;
• Общий вес: 15 100 килограмм;
• Вес тягача в составе автопоезда: 26,8 тонн;
• Максимальный преодолеваемый подъем: 300;
• Тормозной путь при скорости 60/час: 36 секунд;
• Крейсерская скорость: 80 км/час.

Силовой агрегат и расход горючего КамАЗ-5320

Основное количество автомобилей КамАЗ-5320 приводится в движение дизельным мотором КамАЗ-740.10. Этот восьмицилиндровый силовой агрегат имеет V-образное размещение цилиндров, при рабочем объеме 10,86 литров и номинальной мощности в 210 лошадиных сил. Двигатель оснащен автоматическим всережимным регулятором частоты вращения и сухим воздушным фильтром с индикатором засоренности. В базовой комплектации автомобиль оборудован предпусковым подогревателем ПЖД-30. Ровную и бесперебойную работу мотора обеспечивают муфта опережения впрыска топлива и ЭФУ (электрофакельное устройство). Несомненным новшеством, для того времени, стала установка азотированного коленчатого вала и полнопоточной системы фильтрации масла с центрифугой. По экологическим параметрам КамАЗ-740.10 соответствует требованиям стандарта Евро 1.

Также некоторые модификации оснащаются дизельным мотором, мощностью в 180 л.с, который имеет схожие характеристики с основным силовым агрегатом.

Учитывая, что автомобиль использовался в качестве тягача расход топлива можно назвать достаточно низким. При использовании по дорогам общего назначения КамАЗ-5320 в среднем расходует 34,4 литра горючего. Грузовик комплектуется топливными баками, емкостью 250 и 175 литров.

Трансмиссия электропитание КамАЗ-5320

Автомобиль комплектуется десятиступенчатой механической коробкой переключения передач М15, состоящей из двухступенчатого редуктора-делителя и пятиступенчатой коробки. Ведомый и промежуточный валы с шестернями и синхронизаторы установлены в общем картере, механизм включения задней скорости выполнен в виде отдельного блока. Переключение скоростей в автомобиле осуществляется дистанционно при помощи качающегося рычага. Коробка имеет систему комбинированной смазки. Все основные детали смазываются разбрызгиванием, предусмотрена дополнительная смазка подшипников шестерен из маслонагнетающего устройства. КПП М15 отличается надежностью, простотой в эксплуатации и, при правильном обслуживании, может долгое время обходиться без ремонта.

Взаимодействие двигателя и коробки передач тягача КамАЗ-5320 осуществляется при посредничестве сухого двухдискового фрикционного сцепления с периферийным расположением нажимных пружин. Гаситель крутильных колебаний: пружинно-фрикционного типа, трансмиссия оборудована ПГУ педали сцепления – расшифровывается как пневмогидроусилитель.

Электрические схемы и электрооборудование грузовика запитаны от двух мощных 12-вольтовых аккумуляторных батарей, суммарной емкостью 380 А/часов. Напряжение сети – 24 вольта, в связи с чем на автомобиле установлен регулятор напряжения, также тягач оборудован двухкиловаттным генератором, работающим с одно проводной схемой КамАЗ-5320. Со схемой электропроводки автомобиля можно познакомиться здесь:

Тормозная система и подвеска тягача КамАЗ-5320

КамАЗ-5320 оборудован четырьмя независимыми тормозными системами: основной, резервной, стояночной и вспомогательной. Основные тормоза барабанного типа, с диаметром барабана в 400 миллиметров и шириной тормозных колодок в 140 мм. Таким образом, суммарная площадь накладок равняется 6 300 см3. На грузовике установлен стояночный тормоз на пружинных энергоаккумуляторах с пневматическим приводом.

Подвеска автомобиля имеет стандартное устройство для Камазовских грузовиков производства 70-90 годов прошлого столетия. Передняя часть подвески выполнена на двух полуэллиптических рессорах со скользящими штангами. Рессоры работают совместно с гидравлическими амортизаторами. Задняя подвеска имеет сходную конструкцию, которая усилена за счет использования дополнительных рессор меньшего размера.

Ознакомиться с подробными техническими характеристиками бортового тягача КамАЗ-5320 можно здесь:

Тип авто	Бортовой автомобиль
Колесная формула	6×4
Полная масса авто, кг	15350
Полная масса автопоезда, кг	26805
Допустимая нагрузка на переднюю ось , кг	4375
Допустимая нагрузка на заднюю ось , кг	10930
Грузоподъемность, кг	8000
Площадь платформы, м2	нет данных
Объем платформы, м3	33
Масса снаряженного авто, кг	7080
Максимальная скорсть (км/ч)	90
Двигатель	КамАЗ 740.10
Мощность двигателя (л.с.)	210
Коробка передач	механическая. Модель 15
Число передач	5
Передаточное число ведущих мостов	5.43
Подвеска	рессорная
Размер шин	260-508Р
Топливный бак	175
Кабина	трехместная. Размещена над двигателем без спального места
Екологический тип	—

Салон кабины

Кабина грузового автомобиля советского производства была рассчитана на три посадочных места. При этом, отдельного пространства для «поспать» здесь не было. Несмотря на это, салон КамАЗа долгое время считался эталоном комфорта на дороге среди грузовых авто того времени.

А какая еще грузовая машина могла похвастаться отличной шумо- и термоизоляцией, местами для крепления ремней безопасности, сиденьем водителя, которое регулируется под массу шофера. Более того, водительское кресло принадлежало к подрессоренному типу.

Конечно, не обошлось и без минусов: слишком большой руль и несколько неудобное размещение коробки передач. Однако, ко всему привыкаешь, поэтому на эти недостатки KamAZ всегда можно было закрыть глаза. Салон кабины обладает всеми необходимыми контрольно-измерительными приборами и индикаторами, которые позволяют шоферу считывать информацию о состоянии машины.

Приборная панель имеет сигнальную систему с прекрасной обзорностью шкал и переключателей. Если сравнивать с прочими похожими грузовиками, то 5320 заняла уверенное первое место по обеспечению безопасности шофера и сидящих рядом с ним пассажиров.

Еще отличается модель 5320 тем, что в ней есть двухстрелочный манометр, переключатель, который регулирует положение платформы, и электронный датчик оборотов силового агрегата.

Но недостатков в интерьере Камского автомобиля еще очень много. Салон выглядит в спартанском стиле. Переднее (лобовое) стекло разделено на две части. Педали не самые удобные, отчего можно уставать при длительных поездках. Однако на те времена, когда еще только выпускали КамАЗы, салон являлся одним из лучших и удобных.

Тормоза

Каждое колесо модели 5320 оснащено тормозным устройством. Это обеспечивает хорошее реагирование машины на снижение скорости и резкую остановку. Вмонтированные устройства торможения действуют посредством приводного механизма. Из-за того что здесь действует двухконтурная система есть возможность переключения задней оси в активное положение при раздельном старте тележки, установленной сзади.

Бортовой тягач КамАЗ 5320, технические характеристики которого были рассмотрены, в свое время стал незаменимым помощником при транспортировке крупных грузов. Несмотря на ряд минусов, данный автомобиль по праву и сейчас является одним из лучших среди всех отечественных моделей.

Использование самосвала

Несмотря на то, что КАМАЗ 5320 уже более пятнадцати лет как снят с производства, машины эти до сих пор весьма популярны и востребованы в самых разных отраслях, не только в логистике, но и в сельском хозяйстве, горнодобывающей промышленности, строительстве и коммунальной службе. Так сложилось благодаря их надежности, неприхотливости, доступности всей номенклатуры запасных частей и, что главное, экономической целесообразности применения именно этой модели.

Камаз 5320 с прицепом

Расход топлива

КАМАЗ 5320 со штатным прицепом может перевозить 16 тонн груза по любым дорогам, включая проселки в русской глубинке или на Крайнем Севере, при этом расход топлива КАМАЗ 5320 составляет не более 35 литров на 100 километров пути. Неспроста именно эта машина стала настоящей легендой, помните слоган – «Танки грязи не боятся!» – это про КАМАЗ 5320.

Габариты бортового варианта

Основные технические характеристики для грузовика КАМАЗ 5320, бортового базового варианта:

• Длина — 739 сантиметров
• Ширина — 250 сантиметра
• Высота — 283 сантиметра
• База задней тележки — 132 сантиметра
• Колея передних колёс — 201сантиметр
• Колея задних колёс — 185 сантиметров
• Наименьший дорожный просвет — 34,5 сантиметра
• Погрузочная высота — 137 сантиметров
• Снаряжённая масса — 7500 килограммов
• Грузоподъёмность — 8000 килограммов
• Максимальная масса буксируемого прицепа — 8000 килограммов
• Максимальная полная разрешенная масса – 15 305 килограммов
• Максимальная скорость, км/ч — 85
• Тормозной путь для автопоезда с полной нагрузкой со скорости 40 км/ч, метров — 21

Разновидности комплектации

Грузовой автомобиль КамАЗ-5320 с самого начала производился в нескольких различных вариантах. Впоследствии на его базе было создано множество самых разных модификаций, в число которых вошли:

1. Бортовые грузовики;
2. Седельные тягачи;
3. Самосвалы;
4. Автомобили повышенной проходимости;
5. Спортивные машины;
6. Автобусы.

Наибольшую известность получил армейский полноприводный КамАЗ-4310, однако, этот автомобиль получился практически самостоятельной моделью. В «гражданской» жизни чаще применялись более простые варианты, которые отличались от исходной машины в основном по своей комплектации.

• КамАЗ-5410. Эта модификация вошла в перечень базовых, что были проработаны еще на ЗиЛе. Машина представляет собой седельный тягач, серийно производившийся на протяжении тридцати лет – с 1976 по 2006 годы. Общая масса автопоезда могла достигать 25,9 тонны. Большинство этих автомобилей оборудовались кабиной со спальным местом, и этим заметно отличались от базовой модели. Длина КамАЗа-5410 уменьшена до 6,14 метра, а вот ширина увеличилась до 2 680 мм.
• КамАЗ-5511. Этот автомобиль представлял собой самосвал. Первоначальный вариант, КамАЗ-5510, по каким-то причинам так и не был запущен в серию. Выгрузка из кузова осуществлялась опрокидыванием его назад. Машина, как и седельный тягач, комплектовалась МКПП с двухступенчатым передним делителем, увеличивавшим количество передаточных чисел в два раза. Установка самосвальной установки на шасси осуществлялась в Нижнекамске.
• КамАЗ-53212. Этот автомобиль стал развитием одного из исходных вариантов — бортового грузовика КамАЗ-53202 с удлиненной колесной базой. Выпуск этой модели производился с 1978 по 2000 годы. Кабина грузовика оборудована спальным местом, а двигатель снабжен предпусковым подогревателем, облегчающим эксплуатацию при низких температурах. Длина машины увеличена до 8530 мм. В некоторых случаях такие грузовики получали дополнительное оборудование, установка которого осуществлялась за кабиной. Следует отметить, что эту модификацию иногда ошибочно обозначают как КамАЗ-53112.
• КамАЗ-55102. Эта модификация, как и КамАЗ-5511, представляет собой самосвал. Автомобиль предназначался для перевозки сыпучих грузов в условиях сельской местности. Разгрузка возможна не только при опрокидывании кузова назад, но и в стороны – борта сделаны откидывающимися. Грузоподъемность несколько ниже, чем у 5511 и составляет 7 тонн. Кабина, как правило, не имела спального места.

Электрика: электросхема с описанием

Цветная электросхема электрического устройства КАМАЗ модели 5320

Конструкция КамАЗ 5320

Компоновка автомобиля КамАЗ-5320 соответствовала бескапотной классической схеме грузовиков того времени. Кабина имела три посадочных места и откидывалась вперед при помощи торсиона, обеспечивая доступ к двигателю. Силовая установка с коробкой передач крепятся к раме при помощи амортизирующих опор, образуя тем самым единый комплекс шасси.

• Рама. Рама КамАЗ-5320 несущая лонжеронного типа с клепаными соединениями. Она состоит из двух параллельных балок-лонжеронов, соединенных между собой семью поперечными балками. В качестве материала изготовления компонентов конструкции используется углеродистая сталь. Передние части несущих лонжеронов имеют скошенное строение для установки подвески. Также к ним крепятся буксировочные крюки. Передний буфер монтируется к несущим балкам при помощи болтов.
• Двигатель. На грузовик устанавливали V-образные четырехтактные двигатели дизельного типа. Производством силовых установок занимался Ярославский Моторный Завод. Агрегат имел мощность 210 и 180 л.с на максимальных 2600 оборотах в минуту. В то время, данный тип двигателя считался передовым, так как в его конструкции использовались новые технологии, среди которых азотированный коленвал и полнопоточная очистка масла в центробежном фильтре. Система охлаждения была оснащена гидромуфтой, которая включалась автоматически, регулируя рабочую температуру жидкости.
• Трансмиссия. КПП КамАЗ-5320 имеет двухдисковое сцепление. Управление приводом сцепления осуществляется с помощью гидравлики с пневмоусилителем, что значительно облегчает использование педали. Особенностью КПП является делитель (мультипликатор), который является дополнительной КПП перед основной коробкой. Таким образом к пяти прямым ступеням передач добавляется пять повышенных. Переключение передач происходит дистанционно при помощи кулисы. Соединение КПП и узлов главной передачи (мост) осуществляется при помощи карданных валов и шарниров с игольчатыми подшипниками (крестовины). Средний мост оснащен межосевым дифференциалом.
• Тормозная система. В устройстве КамАЗ-5320 используется двухконтурная тормозная система магистралей, для передней оси и задней тележки. Она разделяется на три подсистемы: основная, стояночная и запасная. Все колеса оснащены тормозными барабанами. В каждом из них пара колодок. Тормоза приводит в действие сжатый воздух, нагнетаемый компрессором. Воздух аккумулируется в ресиверах. Во время парковки автомобиль устанавливается на стояночный тормоз, который работает с помощью энергоаккумуляторов. Они размещены на осях задней тележки.
• Рулевое управление. Рулевой механизм состоит из: рулевого колеса, подрулевой колонки, карданного вала, рулевого механизма с поршень-рейкой, сошки, рулевых тяг и гидроусилителя. Последний облегчает вращения рулевого колеса для водителя, делая управление комфортным.
• Подвеска. Передняя подвеска состоит из рессор и гидравлических амортизаторов двойного действия. Задняя подвеска – балансирного типа. Листы задних рессор со скользящими передними и задними концами с т-образным профилем.

Силовой агрегат

Для модели 5320 использовался дизельный четырехтактный мотор v8. Его мощность колебалась от 180 до 210 лошадиных сил. Был установлен топливный насос высокого давления золотникового вида. Также действовал насос, подкачивающий горючее низкого давления, для которого была предусмотрена функция впрыска горючего. Еще одним из необходимых приборов был регулятор частоты вращений с несколькими рычажками. Максимальное значение, которого можно было достичь — 2600 оборотов в минуту.

В зависимости от передаточного числа главной ступени скорость данной модели варьировалась от 80 до 100 километров в час. Для того чтобы разогнаться с 20 км/ч до 60 автомобилю требовалось 45 секунд, а чтобы сделать то же самое вместе с прицепом — 1 минута. Полный бак рассчитан на 1040 километров пути.

Температура окружающей среды не оказывает сильного влияния на работу двигателя. Поэтому использовать КамАЗ 5320 можно как при температуре +50, так и при -40 °C. Система охлаждения регулируется гидромуфтой и двумя термостатами. Она изолирована и работает с применением тосола.

Для предотвращения загрязнения предусмотрена автоматизированная система очистки воздуха. Для использования в зимний период у мотора были предусмотрены: предпусковой подогреватель и факельная система. Показатель сжатия — 17. Для большей надежности использовались форсунки закрытого типа.

КамАЗ 5320 претерпел несколько изменений, благодаря которым был снижен необходимый расход солярки. Это позволило отечественному тягачу конкурировать и с зарубежными транспортными средствами. В российской модели предусматривалось два топливных бака. Объем одного из них составлял 250 литров, а второго — 175.

Внешний вид

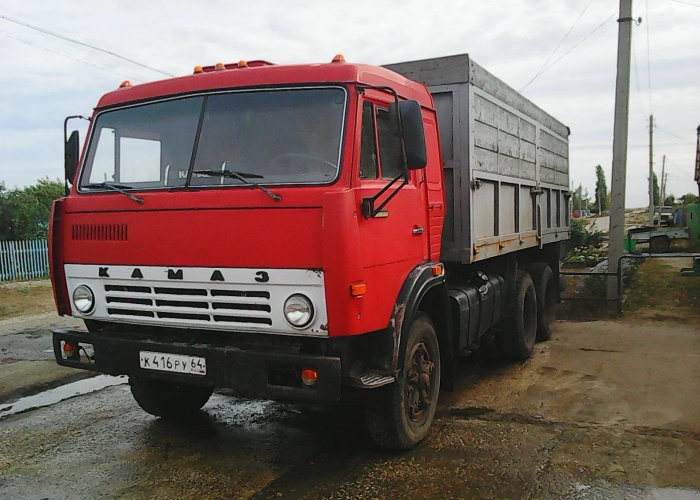

За счет большого количества автомобилей, выпущенных российским концерном, внешний вид грузовика узнаваем на дорогах. Несмотря на то, что внешние данные устарели, модель 5320 считается символом завода КамАз.

Салон кабины

Советским инженерам удалось разработать кабину, которая и для современных условий кажется достаточно удобной. Салон рассчитан на трех человек, спальное место еще не было предусмотрено, так как автомашина не работала в круглосуточном режиме.

Салон может похвастаться изоляцией, кабина не пропускает холод. Конструкторы предусмотрели ремни безопасности и кресло водителя подрессорного типа, которое регулируется под его рост. Ценители советской грузовой техники отмечают наличие наглядных приборов, индикаторов и шкал в салоне, которые максимально обеспечивают информацией шофера, делают его путь безопасным. К ним относят манометр с двумя стрелками, переключатель, регулирующий положение платформы, и датчик оборотов.

Из недостатков отмечают слишком большой руль и достаточно тугие педали.

Рама

В конструкции грузового автомобиля предусмотрена рама лонжеронного типа, состоящая из двух балок, которые, в свою очередь, соединены дополнительными балками. Балки изготовлены из углеродистой стали, имеющей большой запас прочности. Передние части балок сконструированы в виде конуса для монтирования подвески. Номер рамы «Камаза» указан на правом лонжероне.

Где приобрести запчасти на Камаз 5320?

Наиболее удобный способ – покупка в интернет магазине. У официальных дилеров, возможно, также есть требуемые запчасти, но, как правило, чем старше модель автомобиля, тем сложнее найти на неё запчасти. Хорошая новость: запчасти именно к этому грузовику, например, тот же делитель передач, приобрести несложно– это подчеркивают отзывы водителей (популярная в 70-80-х модель, большой запас «железа»).

Трансмиссия

Данная модель имеет многоступенчатую систему, состоящую из двигателя с 2-мя ступенями и коробки передач с пятью скоростными режимами. Такие составляющие позволяют кроме стандартных передач, делать дополнительные передние и задние передачи. Специально для этой системы был установлен синхронизатор.

Коробка передач построена на двухдисковом сцеплении. Это устройство запускается с помощью гидро-пневмоусилителя. Управление происходит посредством пружин, расположенных на периферии.

Длина тормозного пути на средней скорости 60 километров в час составляет 36,7 метра. Для обеспечения полной безопасности рекомендуется производить техническое обслуживание после каждой сотни километров пробега.

Видео обзор Камаза 5320

Обзор КАМАЗ 5320 от владельца. Смотреть видео:

Трансформация КАМАЗА, ремонт:
