Грабли ворошилки ГВК-6

Особенности конструкции грабель-ворошилок «ГВК-6»

Основные действующие части данного механизма колёсно пальцевого типа – это лучевые рабочие колёса, с тридцатью двумя пружинными пальцами на каждом из них.«ГВК-6» просто прицепляется к трактору, никакого вала отбора мощности при этом задействовать нет необходимости. Основа конструкции граблей ворошилок – это опорная рама. На ней размещены две, левая и правая, колёсные секции. Они могут функционировать как совместно, так и по отдельности. Для транспортировки и передвижения по полю предусмотрены колёса опорные – каждая секция имеет их по 3 штуки. Рабочих колёс на «ГВК-6» десять, по пять штук с каждой стороны. Они закреплены под углом к ходу движения агрегата.

Толщина стенок труб рамы и качество сварных швов отечественных граблей-ворошилок лучше, чем импортных.

По своему устройству секции левая и правая являются аналогичными. Каждая из них состоит из рамы, трёх опорных колес, пяти рабочих колес; из брусьев переднего и заднего, растяжки передней и механизма подъёма. На каждом из 5-ти рабочих колёс, оснащённых регуляторами хода, расположены наклонные пружинные пальцы. Регулировочный рычаг крутится и может опускать колёса в том случае, если не всё сено захватывается с поверхности поля. Либо, наоборот, приподнимать их, если пальцы вместе с сеном начинают прихватывать землю, скрести её. Тот же рычаг используется и для перевода сельхозагрегата в транспортировочное положение.

Виды устройств

Все грабли-ворошилки классифицируются по нескольким признакам, что позволяет отыскать определенное отличие между всем представленным на рынке ассортиментом.

Если брать во внимание характер создания валков из сена, то тут выделяют два типа агрегатов:

• Поперечные ворошилки;
• Боковые грабли.

Разница заключается в совершающихся движениях относительно собираемого сена, травы.

Значимым отличительным признаком является основной рабочий элемент, которым оснащаются ворошилки.

1. Колесно-пальцевые механизмы. Позволяют собирать сухую траву, своими руками задавать необходимый вам размер образующихся валков. Подобные агрегаты имеют легкую амортизацию, что способствует их адаптации даже к самым сложным земельным участкам с далеко не ровным рельефом. Турецкие грабли считаются одними из наиболее эффективных средств по сборке сена. Модели Солнышко получили свое название за счет формы рабочих инструментов. В зависимости от оснащения, устройство может иметь 4 или 5 колес. С помощью таких ворошилок существенно повышается эффективность сборки урожая, минимизируются временные затраты на проводимые работы.
2. Барабанные устройства сборки. Узел основан на трубе внушительной толщины стенок. Это обеспечивает высокий уровень прочности конструкции. Барабанные механизмы отличаются тем, что сгребающие колеса располагаются независимо друг от друга.
3. Зубовые механизмы. У этих ворошилок конструкция предусматривает наличие специальных зубцов, которые способствует сборке травы. Они совершают вращения в плоскости, располагаются параллельно по всей конструкции. При этом вокруг узла совершает вращение эксцентрик в постоянном режиме. С помощью такой системы грабли меняют угол наклона рабочих зубцов.

В зависимости от максимальной тяги, ворошилки можно разделить на две

• Лошадиные. Их мощность незначительная, потому применяют преимущественно с помощью мотоблока;
• Тракторные. Здесь основным устройством выступает трактор, который тянет за собой грабли.

Принимая во внимание особенности оснащения, агрегирования, различают три разновидности устройств. https://www.youtube.com/embed/Oc2KyWG4-Kk

Важно отметить, что механизмы ворошилок бывают четырех типов:

• Роторные;
• Поперечные;
• Колесно-пальцевые;
• Колесные.

Роторные агрегаты наиболее функциональные, но от этого и самые дорогие. Если роторные модели занимают первое место, то вторая строчка за колесно-пальцевой системой. Как и роторные устройства, они эффективно сгребают и ворошат сено. При этом роторные способны собирать свежую траву влажностью до 70 процентов, а колесно-пальцевые — только сухое сено.

Не забывайте, что запчасти к приобретаемой сельскохозяйственной технике должны быть доступными и качественно изготовленными. Если запчасти потребуется ожидать по несколько недель, пока их доставят из-за границы, это может негативно отразиться на показателях сбора урожая. К тому же, отечественные производители выпускают достойные агрегаты, да и запчасти к ним найти легко.

Работа с граблями не составит большого труда. К каждой модели сборщика прилагается инструкция. В ней подробно указано устройство модели, ее технические характеристики

Обратите свое внимание на представленные рекомендации по эксплуатации, уходу и профилактике. В случае возникновения поломки ворошилки, лучше обратиться в сервисный центр, поскольку производитель предоставляет гарантию на свою продукцию

А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками. Это не сложно.

Прицепные и навесные тракторные грабли для МТЗ

Тракторные грабли – сельскохозяйственное оборудование, используемое для сгребания в валки и ворошения скошенных травяных культур и сена.Большое количество модификаций рассчитанного на работу в различных условиях и агрегирование с тяговыми машинами разной мощности сельскохозяйственного грабельного оборудования позволяют применять его как для работ в небольших фермерских угодьях, так и на полях с большой площадью.

Конструкция и классификация тракторных граблей

Конструктивно тракторные грабли представляют собой закрепленные на металлическом рамном каркасе рабочие элементы, предназначенные для сгребания сена и его ворошения.

Рабочие элементы приводятся в действие устройством отбора мощности тяговой машины или работают при вращении собственных колес.

Положение рамного каркаса устройств прицепного типа изменяется регулировкой ведущего колеса.Навесные грабельные комплексы поднимаются и опускаются гидроприводами, подсоединенными к гидравлическому контуру базового трактора.

Агрегирование устройств с тракторами, в том числе и машинами МТЗ, производится с использованием прицепного механизма (прицепные агрегаты) и навески базовой машины (навесные грабли).

По количеству секций рабочих органов грабельные агрегаты делятся на применяемые для выполнения большого объема работ многосекционные агрегаты и односекционные устройства для обработки участков малой площади.

В зависимости от формы рабочих органов и принципа их действия грабельные агрегаты разделяют на:

• Поперечные, образующие валок расположенный перпендикулярно направлению движения базового шасси агрегаты с различным количеством секций и изменяемой шириной захвата. Машины этого вида оснащаются складывающимися при транспортировке секциями рабочих элементов с закрепленными на шарнирах цилиндрическими зубьями. При выполнении работ грабельный механизм поперечного типа копирует поверхность грунта обрабатываемого участка.
• Колесно-пальцевые грабли, состоящие из симметрично расположенных в левой и правой частях рамы идентичных независимо работающих секций. Каждая из секций состоит рабочих органов, выполненных в форме колеса с металлическими пальцами и опорных пневматических колес. Агрегаты этого типа применяются как для сгребания травы в валки, так и для ее ворошения при сухом покосе.
• Роторные грабельные комплексы – имеющие наибольшую функциональность устройства с изменяемой автоматически шириной захвата и высотой расположения рабочих органов, предназначенные для сгребания, ворошения травы и сенажа и их укладки в валки. При работе агрегат использует закрепленные на раме роторные рабочие элементы с цилиндрическими зубьями.

Обзор моделей тракторных граблей, агрегируемых с тракторами МТЗ

Многофункциональные машины производства МТЗ агрегируются с многочисленными сельскохозяйственными механизмами, в том числе и с грабельными комплексами всех видов.

Боковые колесно-пальцевые грабли ГВК 6

Используемые для сбора скошенных сеянных естественных трав тракторные грабли ГВК 6 также могут использоваться для и ворошения и укладки культур с влажностью от 25 до 85%.

Прицепной двухсекционный агрегат с рабочими органами, приводимыми в действие от движения собственных колес, предназначенный для работ тракторной техникой тягового уровня 0,6-1,4 формирует валки с плотностью 6 кг на куб метр шириной 1,16 метра и высотой 0,32 метра, обрабатывая за час работы участок с площадью до 6 гектар.

Эксплуатационно-технические характеристики ГВК-6
Масса (тонн)	0,98
Размеры (ШхВхД в м)	1,75х2,4х7,75
Количество рабочих колес/грабельных пальцев	10/320
Рабочий захват (м)	6
Транспортная/рабочая скорость (км в час)	20/12

Роторно-ворошильный агрегат ГВР 6

Агрегируемый с тракторами тягового уровня 1,4-2 двух роторный грабельный комплекс ГВР-6 используется для подбора, ворошения и укладки в валки трав с влажностью до 70%.

Эксплуатационно-технические параметры ГВР-6
Обрабатывая за час работы площадь (га)	7
Скорость при выполнении рабочих операций (км в час)	12
Вес (тонн)	0,9
Размеры (ВхШхД в м)	1,5х6,4х7,0

Как сделать грабли на мини-трактор

Самостоятельно сделать сеноуборочную технику не составит труда. Подобное оборудование отлично подойдет для фермеров владеющих небольшими земельными наделами и минитракторами. Представленный вариант предназначен для использования в сцепке с мини-техникой и оснащен 5 сгребающими колесами. Перед тем как сделать грабли на трактор своими руками нужно подготовить следующие материалы:

Чертежи и примерные размеры.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Принцип работы «ГВК-6»

Рабочие колёса грабель-ворошилок приводятся в движение за счёт своего сцепления с поверхностью поля. Во время движения по прокосу рабочие колёса начинают вращаться, и их пальцы подхватывают скошенную травяную массу при перемещении. Благодаря расположению под углом к направлению движения, провяленная трава после её захвата первым колесом перемещается постоянно вбок, на всю величину этого захвата, передаваясь второму, третьему и т.д. рабочим колёсам. Захват травинок осуществляется внизу, у самого основания, а в средней их части пальцы отпускают сено. После прохода всех колёс «ГВК-6» на прокосе образуется равномерный и объёмный валок. И, что не менее важно, – валок хорошо разрыхлённый, воздухопроницаемый и потому сохнущий очень быстро. Ширина валка может регулироваться, передними и задними растяжками.

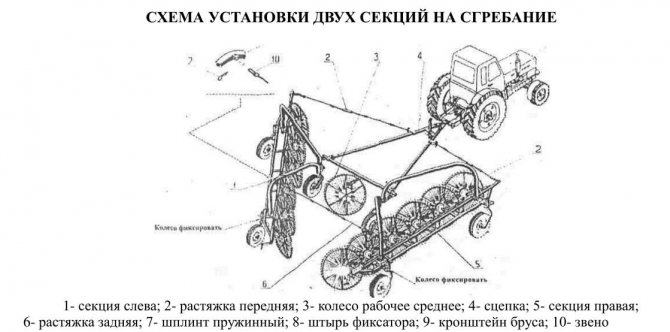

Грабли-ворошилки в положении для сгребания сена в валок.

Это валкообразование. Что же касается работы по ворошению сена, то для этого требуется несколько изменить положение секций сельхозагрегата. Чтобы при передвижении «ГВК-6» по полю собранная пальцами травяная масса не поступала к следующему рабочему колесу. А разрыхлялась, вспушивалась и оставалась лежать на прокосе. А если секция грабель-ворошилок продвигается вдоль валка готового, то он сдвигается и переворачивается. Работает механизм грабель-ворошилокс довольно высокой скоростью – за час «ГВК-6» обрабатывает до 6-ти гектаров.

Важный момент: большинство аналогов данного агрегата (к примеру, польского или турецкого производства) не могут справиться с ворошением сырой травы (максимум допустимой влажности у них составляет, в лучшем случае, 70%). В то время как у«ГВК-6»значение максимальной влажности травы для сохранения эффективной работы составляет 85%.

Обслуживание грабель-ворошилок «ГВК-6» – предельно простое. Для обеспечения их бесперебойной работы достаточно будет минимальных усилий одного механизатора. Агрегат быстро и без особых усилий прицепляется к трактору, разворачивается в любое из рабочих положений (на сгребание, ворошение, оборачивание валков). Пальцы меняются легко и в предельно короткий срок.

Инструкция по эксплуатации

При работе с граблями-ворошилками следует соблюдать ряд рекомендаций.

• Навеску оборудования следует выполнять при выключенном двигателе тягача.
• Перед началом работ необходимо проверить соединение граблей и трактора, а также наличие страховочного троса, закреплённого за поперечину трактора. Также нужно убедиться в герметичности гидросистемы и исправности карданного вала.
• Во время остановок рычаг коробки передач нужно ставить в нейтральное положение и обязательно отключать вал отбора мощности (ВОМ).
• Запрещено оставлять трактор с включенным мотором и ВОМ, а также с выключенным стояночным тормозом без присмотра.
• Регулировку, очистку и ТО граблей-ворошилок следует производить только при заглушенном двигателе трактора.
• На поворотах и сложной местности скорость движения граблей должна быть снижена до минимума, а при особо крутых поворотах требуется обязательно отключать ВОМ.

Устройство и предназначение

Грабли-ворошилки пришли на смену обычным граблям, которые применялись для сгребания травы после покоса. С их появлением удалось механизировать процесс заготовки сена и полностью исключить использование тяжёлого ручного труда. Конструктивно грабли-ворошилки представляют собой двухсекционную колесно-пальцевую конструкцию, в которой секции способны работать как вместе, так и по отдельности. Каждый блок состоит из рамы, опорных колёс и вращающихся роторов, которые и являются главными рабочими частями агрегата. Крепление роторов к раме выполняется посредством конических подшипников, а крутящий момент, необходимый для их вращения, передаётся при помощи карданного вала тягача. Опорные колёса приходят в движения за счёт сцепления с поверхностью земли во время движения трактора.

Каждый из роторов оборудован сгребающими пальцами, для изготовления которых используется высокопрочная сталь. В зависимости от модели количество роторных пальцев может быть различным – от 32 до 48 штук. Закрепление роторных колёс осуществляется посредством пружинной подвески, что предотвращает механические повреждения рабочих элементов и продлевает срок службы агрегата. Роторы располагаются под некоторым углом по отношению к линии движения тягача, а благодаря крутящемуся регулировочному рычагу, могут быть подняты или опущены на нужную для более эффективной работы высоту. Этот же рычаг применяется для перевода агрегата в режим транспортировки, когда роторы высоко поднимают над землей, чтобы не повредить при передвижении.

Грабли-ворошилки выполняют сразу 3 важные функции. Первая заключается в сгребании скошенного травостоя, вторая – в переворачивании уже подвяленной травы, что предотвращает её перепревание, а третья – в формировании аккуратных валков, удобных для транспортировки и хранения.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны. Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей. Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

• загребание скошенной растительной массы;
• ворошение травы;
• оборачивание и разбрасывание валков;
• сдваивание расположенных рядов валков.

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Конструкция и классификация тракторных граблей

Конструктивно тракторные грабли представляют собой закрепленные на металлическом рамном каркасе рабочие элементы, предназначенные для сгребания сена и его ворошения.

Рабочие элементы приводятся в действие устройством отбора мощности тяговой машины или работают при вращении собственных колес.

Положение рамного каркаса устройств прицепного типа изменяется регулировкой ведущего колеса. Навесные грабельные комплексы поднимаются и опускаются гидроприводами, подсоединенными к гидравлическому контуру базового трактора.

Агрегирование устройств с тракторами, в том числе и машинами МТЗ, производится с использованием прицепного механизма (прицепные агрегаты) и навески базовой машины (навесные грабли).

По количеству секций рабочих органов грабельные агрегаты делятся на применяемые для выполнения большого объема работ многосекционные агрегаты и односекционные устройства для обработки участков малой площади.

В зависимости от формы рабочих органов и принципа их действия грабельные агрегаты разделяют на:

• Поперечные, образующие валок расположенный перпендикулярно направлению движения базового шасси агрегаты с различным количеством секций и изменяемой шириной захвата. Машины этого вида оснащаются складывающимися при транспортировке секциями рабочих элементов с закрепленными на шарнирах цилиндрическими зубьями. При выполнении работ грабельный механизм поперечного типа копирует поверхность грунта обрабатываемого участка.
• Колесно-пальцевые грабли, состоящие из симметрично расположенных в левой и правой частях рамы идентичных независимо работающих секций. Каждая из секций состоит рабочих органов, выполненных в форме колеса с металлическими пальцами и опорных пневматических колес. Агрегаты этого типа применяются как для сгребания травы в валки, так и для ее ворошения при сухом покосе.
• Роторные грабельные комплексы – имеющие наибольшую функциональность устройства с изменяемой автоматически шириной захвата и высотой расположения рабочих органов, предназначенные для сгребания, ворошения травы и сенажа и их укладки в валки. При работе агрегат использует закрепленные на раме роторные рабочие элементы с цилиндрическими зубьями.

Технические характеристики в цифрах

Грабли ворошилки «ГВК-6» предназначены для агрегатирования с колёсными тракторами тягового класса от 0,6 до 1,4, в качестве обычного прицепного устройства.

Существенная часть «ГВК-6» была приобретена украинскими хозяйствами. На Украине особенно часто встречается техника данной марки.

• Габариты транспортные (длина х ширина х высота) – 7,75 х 1,75 х 2,4 м. Габариты рабочие при сгребании – 6 х 6,6 х 1,65 м; при ворошении – 3,9х7,6 х 1,63м.
• Ширина захвата при сгребании и ворошении – 6 метров.
• Ширина валка – 1,16 метра; Высота валка – 0,32 метра; Плотность валка – 6,5 кг на кубический метр.
• Расстояние между валками – 4,46 метра.
• Рабочая скорость – 12 км/ч. Максимальная производительность – 6000 кв. метров в час.
• Скорость в транспортном положении – 20 км/ч.
• Вес: «ГВК-6А» – 775 кг; «ГВК-6М» – 980 кг.

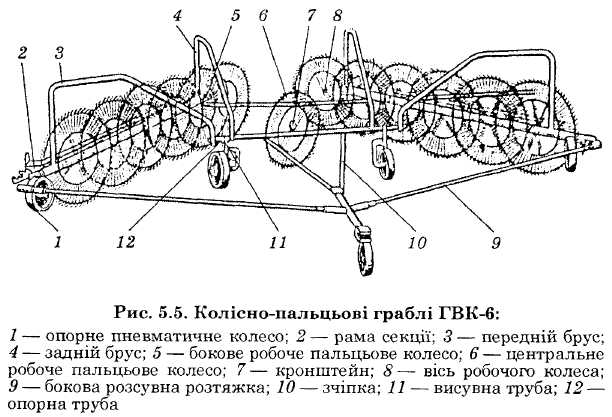

Конструкция тракторных грабель ГВК-6

Прежде чем изучить технические характеристики ГВК 6, целесообразно более подробно ознакомиться с основными особенностями этого устройства, его конструкцией. Изделие представляет собой прицепной механизм, который осуществляет обработку территории при движении трактора.

Агрегат относится к категории многофункциональных, поскольку способен выполнять сразу несколько важнейших действий, необходимых при сборе сена. К чих числу следует отнести:

• сгребание растительного материала;
• переворачивание сырья для ускорения процесса высыхания;
• формировка валков, что позволяет упростить хранение собранной травы.

Грабли обрабатывают почву во время движения трактора
Для сгребания сена используются специальные грабли, а для переворачивания сена — ворошилка. При этом особого упоминания заслуживает механизм валкообразователя, благодаря которому процесс формирования валков полностью автоматизирован.

Основными рабочими элементами данного устройства представляются рабочие колеса лучевого типа, оснащенные 32 пружинными пальцами. Агрегат прицепляется к тракторной технике с помощью соответствующего элемента, расположенного на опорной раме. Также на ней находятся левая и правая секции колес. Их эксплуатация может быть не только совместной, но и раздельной.

Важно отметить, что рабочие колеса отличаются от опорных разновидностей, поскольку последние используются для транспортировки инструмента, его передвижения по обрабатываемой территории. С помощью регулировочного рычага, предусмотренного конструкцией, можно без труда опускать колеса при неудовлетворительном качестве сбора сена. Либо, наоборот, поднимать при захвате верхнего слоя почвы.

Модификации оборудования

Тракторные грабли ворошилки данного типа насчитывают сразу несколько модификаций, что позволяет подобрать наиболее подходящий вариант с учетом специфики использования. Каждая из разновидностей имеет отличительные особенности, заслуживающие упоминания:

• 6,0А — выделяется небольшими размерами, малым весом, а также сниженными скоростными показателями. Цена данного устройства заметно ниже, чем у аналогов (от 72 тыс. рублей);
• 6,0 АБ — устройство отличается внушительной массой, а также повышенной производительностью, что делает его оптимальным решением для крупных хозяйств;
• 6 М — выпускается различными предприятиями РФ, Белоруссии и Казахстана, параметры зависят от завода-изготовителя. Как правило представляет собой промежуточную модель между А и АБ.

Скорость при движении составляет порядка 20 км/ч, однако качественно выполнять обработку почвы приспособление может лишь на скорости 12 км/ч.

Установка ГВК-6

Преимущества

Простота и прочность конструкции ворошилок делают возможным применение данного вида сеноуборочного оборудования практически на любых почва. Зубцы граблей и большинство деталей агрегата делаются из прочной пружинистой стали, благодаря чему грабли могут работать даже после попадания на них камней. Даже сделанные своими руками навесные грабли ворошилки на трактор позволяют качественно и бережно собрать скошенную сухую растительную массу и уложить его в ровные сенные валки. Наибольшей популярностью пользуются ворошилки «Солнышко». Это обусловлено рядом преимуществ:

• минимальные затраты на обслуживание оборудования;
• навесная конструкция обеспечивает длительный срок эксплуатации;
• конструкция имеет мощную раму и тяговое дышло;
• удобный перевод оборудования в транспортное или рабочее состояние;
• цена.

Большинство фермеров утверждает, что благодаря применению роторных граблей ворошилок, агрегатируемых с мини-тракторами потери высушенной растительной массы во время ее сгребания сводится к минимуму. К тому же «пальцы» на колесах ворошителя не только хорошо взбивают сено, но и переворачивают его, благодаря чему улучшается вентиляция валков и соответственно повышается качество сенной массы.

Принцип работы и регулировки

Пальцы захватывают сено в процессе передвижения грабель. Как результат — рабочие колеса начинают движение. Захват травы происходит внизу, у основания, а в средней части пальцы отпускают их. Из-за наклонного положения колес, весь объём сена постоянно движется вбок – от колеса к колесу, пока не достигнет последнего из них. На выходе мы имеем объемный валик, который быстро высохнет, особенно в ветряную погоду.

Технические характеристики

• Тип приспособления: прицеп;
• Классификация тягового колесного трактора: 0,6 — 1,5;
• Радиус захвата (при сгребании и ворошении) 6 м.;
• Размер в ширину 1, 16 м.;
• Размер в высоту 0,30 м.;
• Плотность валка 6,5 кг/м.куб.;
• Межваловое расстояние 4,5 м.;
• Общее число пальцев 320 шт.;
• Число рабочих колес 10 шт.;
• Максимальная производительность 62000 м.кв./ч.;
• Скорость транспортировки 19 км/ч.;
• Рабочая скорость 12 км/ч Вес 0,99 т.;
• Транспортные габаритные размеры (длина, высота, ширина 7,8х2,5х1,8 м);
• Рабочие габаритные размеры 6х1,7х6,5 м.

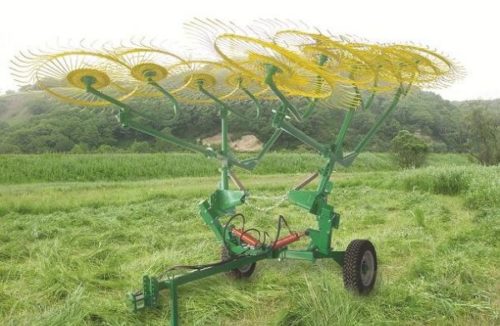

Производители и модификации грабель-ворошилок «ГВК-6»

В данное время грабли-ворошилки «ГВК-6» изготавливают на предприятии «ФКУ ИК-2», при исправительной колонии №2 города Рязани (посёлок Ворошиловка, район ). Торговое наименование с некоторых пор изменено на «грабли-ворошилки валкообразователи «ГВВ-6 «Катюша». Это облегчённый вариант грабель-ворошилок. Его отличают более компактные размеры и меньший вес, чем у модернизированной модификации «ГВК-6М», которую сейчас производит Соль-Илецкий машиностроительный ).

Грабли-ворошилки в транспортном положении.

Это предприятие находится в городе Соль-Илецке Оренбургской области. С самого своего основания, в 1944 году, и до на шей эпохи оно специализируется именно на производстве прицепной сеноуборочной техники. А также, помимо неё, выпускает тракторные прицепы. Крупнейшим распространителем прицепного агрегата «ГВК-6М» является международное объединение «БелАгро». В него входит 34 филиала – крупных центров продажи сельхозтехники и запчастей к ней, а также сервисного обслуживания, находящихся в Белоруссии, на Украине, в России и Казахстане.

Стоимость

Новый агрегат обойдётся покупателю в 75-80 тысяч рублей, в зависимости от региона. Самые низкие цены в Рязани и Челябинске, чем ближе к Москве и области — тем дороже. Подержанные можно приобрести за 50 тысяч и меньше. Не стоит опасаться низких цен на б/у грабли. Как было сказано выше – даже с серьёзной поломкой можно справиться самому, вернув устройство в рабочее положение.

Отечественный производитель на своём примере доказал, что наши технологии вполне могут составлять конкуренцию западным разработкам. Простота и надёжность – вот, что лежит в основе ГВК-6. Для предпринимателей, и фермеров, ценящих своё время и средства – обязательное приобретение.

Разновидности

Классификация грабель-ворошилок происходит по нескольким критериям.

• Тип тягача. По данному признаку выделяют две категории агрегатов, первая из которых представлена в виде навесного или прицепного оборудования для тракторов, а вторая имеет гораздо более меньшие размеры и предназначается для мотоблоков.
• Способ валкообразования. По этому критерию различают также две группы устройств: первые обеспечивают боковое, а вторые – поперечное формирование валков. Причём «поперечные» модели имеют очень большой захват, достигающий 15 метров.
• Конструкция. На современном рынке представлено три типа граблей-ворошилок: колёсно-пальцевые, барабанные и зубчатые. Первые оснащены системой амортизации роторных колёс, благодаря чему являются незаменимым видом оборудования при работе на полях со сложным рельефом. Барабанные модели представляют собой прочные и долговечные устройства, принцип действия которых основан на вращении независимых друг от друга колец. Зубчатые агрегаты приводятся в действие зубчатой передачей и способны к изменению угла вращения и наклона зубцов.
• Количество роторных колёс. Самым распространённым видом оборудования являются четырех- и пятиколёсные модели.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Отличается от базовой модели материалами, которые используют при изготовлении и более высокой производительностью. Их механизмы незначительно отличаются по весу.

Транспортная ширина см см. Пальцы имеют особую изогнутую форму изготовленные из качественной пружинной стали диаметром 6 мм. Поперечные грабли нельзя назвать многофункциональным устройством, так как они предназначены исключительно для сгребания сена в валки, которые располагаются поперек движения трактора-тягача. Эти узлы подвергаются постоянной нагрузке, что приводит разбиванию отверстий соединений.

Поскольку грабли разработаны для масштабных аграрных работ, приобретают их в основном фермеры или земледельцы, для которых важна скорость и дешевизна обработки земли, ведь выполнять такую работу вручную долго и дорого. Новый агрегат обойдётся покупателю в тысяч рублей, в зависимости от региона.

Самые низкие цены в Рязани и Челябинске, чем ближе к Москве и области — тем дороже. Подержанные можно приобрести за 50 тысяч и меньше. Как было сказано выше — даже с серьёзной поломкой можно справиться самому, вернув устройство в рабочее положение.

Отечественный производитель на своём примере доказал, что наши технологии вполне могут составлять конкуренцию западным разработкам. Простота и надёжность — вот, что лежит в основе ГВК Для предпринимателей, и фермеров, ценящих своё время и средства — обязательное приобретение. Здравствуйте, хочу поделиться своим опытом пользования ГВК Стояла задача расчистить и подготовить участок для застройки.

В голову пришла идея, продать и сено так же. Мелочь, а приятно. Пока составлял смету, искал рабочих для сбора, наткнулся на интересное предложение, посчитал, что ГВК-6 выйдет дороже, но его можно использовать в будущем или сдавать в аренду.

Что касается самого участка — результатом доволен. Быстро, качественно, без лишних второстепенных затрат и операций. Всем привет! Начал заниматься аграрным делом около 2х лет назад.

Сразу же остро стал вопрос утилизации травы. Коллеги сразу же начали советовать ГВК-6, так как это самый распространённый и проверенный вариант.

Порадовала простота в применении — подсоединил, сел и поехал.

Грабли колёсно-пальцевые каталог сельхозтехники агробаза.

Единственное, что можно не понравилось — слабые ходовые колёса. Общая информация Сельскохозяйственная техника имеет гарантию в течение 12 месяцев с даты покупки. В случае повреждения граблей-ворошилок не по вине покупателя, он имеет право выслать рекламацию производителю.

В случае несоблюдения покупателем правил инструкции по обслуживанию, он теряет право на ремонт по гарантии. Назначение машины 2.

Грабли-ворошилки для трактора: разновидности, изготовление своими руками

Грабли всегда были необходимым ручным инструментом для владельцев приусадебных участков. Без их помощи не обходились фактически ни одни земельные работы. Ими можно было сгребать мусор или скошенную траву, разбивать комья земли, разравнивать грядки. Но основное их предназначение, раньше и сейчас, касается сушки и уборки сена.

С внедрением технического прогресса в сельское хозяйство даже сушка и уборка сена перестали быть тяжелым ручным трудом. С помощью навесных граблей-ворошилок для сена на трактор эти трудоемкие процессы уже не будут занимать столько времени. Ознакомимся с этим видом навесного оборудования поближе.

Техническая характеристика ворошилок (ГВР — 6)

Роторные модели, используют в сельском хозяйстве при обработке скошенной травы. Прицепная конструкция захватывает поверхность обрабатываемой площади в 6 метров. Эффективность работы данного агрегата 7 гектаров поля в течение 1 часа.
Конструкция весом в 1000 кг в рабочем состоянии имеет размеры отличающиеся от габаритов в состоянии транспортировки на место полевых работ. Рекомендуется скорость 20 км /час во время передвижения.

Обработка полей производятся в скоростном режиме 12 км/час. На качество обрабатываемого сенокоса, данная скорость не влияет. Для просушивания и раскидывания трав, используют пару роторов со штангами в количестве восьми штук. Заводское производство предусмотрело расположение 3 зубьев на каждой штанге для прочного скрепления.

Модель косилки не передвигается без помощи колёсного трактора, работает через гидравлическую систему

Конструкция широких размеров, предельное внимание тракториста обязательно, для безопасного использования

Для компенсации нагрузок возникающих при движении, установлены пружинистые узлы долголетнего использования. Конструктивное решение системы, рассчитано на эффективную работу на полях со сложной поверхностью грунта.

Прицеп взаимодействует с колёсными тракторами. Обслуживание ворошилок проводиться одним оператором, для обработки прокосов на полях. (ГВР — 6) не справятся с мокрой травой, влажность которой доходит до 85 %, существуют другие модели для задач такого плана.

Устройство (ГВР — 6)

Агрегат для просушивания и складывания сена состоит из специальных граблей для собирания прокосов в валки, ворошения и прессования сухой травы и соломы.

• Косилка состоит из двух роторов, расположение горизонтальное в соответствии с обрабатываемой площадью.
• Техника оснащена опорными колёсами.
• Рама из высококачественного металла, обеспечивая прочность.
• Прицепное устройство и механизм привода.

Устройство ротора состоит из длинных граблей, беговой дорожки и механизма приводящего систему в действие. Своевременное обслуживание, замена изношенных, но ещё не вышедших из строя деталей повысит эффективность работы данного агрегата. Любое техническое устройство требует, постоянного техосмотра.

Принцип работы и регулировка (ГВР — 6)

Эксплуатация (ГВР -6) начинается с подготовительных работ.

1. Вначале присоединяем прицеп граблей к поперечине трактора и фиксируете.
2. Прикрепляя страховочный трос на поперечину трактора, необходимо зацепить на спице граблей.
3. Карданный вал прикрепляем к транспорту.
4. Не забывайте, соединить гидросистему граблей к тракторной системе.

Приведя агрегат в рабочее положение, можно отправляться на обработку сенокоса. Пользуясь рычагом регулировки поднимаем систему граблей и движемся на место обработки. Регулировочный рычаг, даёт возможность опустить колёса в случае плохого захвата травы с поверхности поля или поднять при захватывании земли.

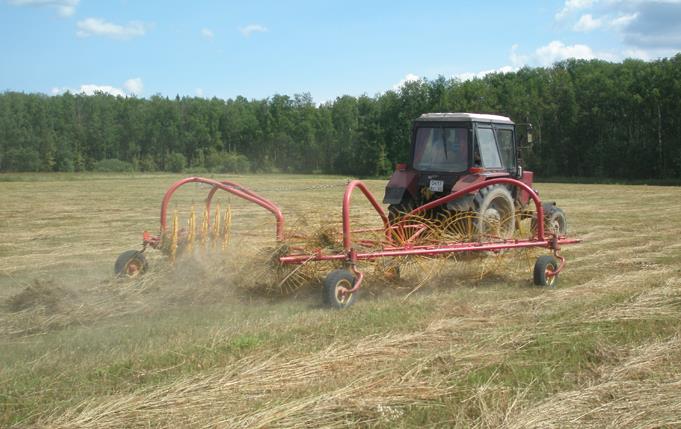

Пальцы граблей подхватывают траву при движении. Захват происходит снизу основания в средней части, пальцы отпускают сено. Масса сухой травы постоянно в движении, проходя длину от колеса к колесу доходя до последнего, создаёт валок. Разрыхленная трава подвергается быстрому просушиванию при обдувании ветром.

Изменяя положение беговой дорожки, соответственно происходит измена направления вылета травяной массы. Поворот в горизонтальное положение, приводит к созданию валков. Проходя по валку ещё раз происходит обратное действие, разбрасывая влажное сено для просыхания.

Ширину валка регулируют с помощью растяжек. Для ворошения секция агрегата требует небольших изменений. Травяная масса не будет проходить от колеса к колесу, просто остаётся на поле. Движение секции вдоль валка приводит к оборачиванию и сдвигу.

Устройство

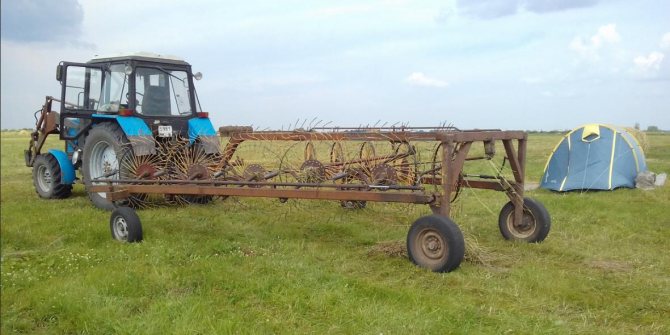

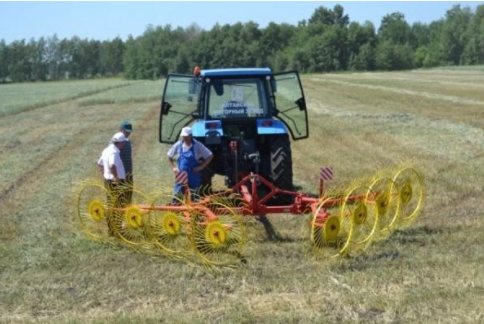

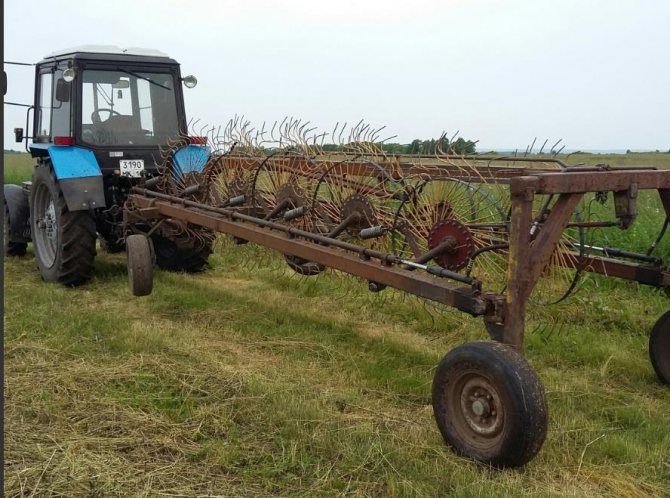

На основной опорной раме установлены две секции – левая и правая. Эти секции могут задействоваться одновременно, или по отдельности. Механизм передвигается по полю на опорных колесах – каждая секция оснащена тремя колёсами (для передвижения), а также пятью рабочими колесами, закрепленными по направлению движения. На этих колесах, оборудованных регулятором хода, имеются наклонные пружинные пальцы.
Вращающийся управляющий рычаг позволит опускать колеса, если агрегат поднимает не всю траву с поля, или же приподнять их, в случае, когда грабли зарываются в землю. Так же, при помощи рычага грабли переводятся в неактивный режим ( для транспортирования). В таком положении изменяется угол пальцев, чтобы они не задевали посторонние предметы. Этот режим позволяет быстро переключаться, не изменяя рабочего угла и других настроек.
