Гусеница из покрышки своими руками для снегохода, вездехода, мотоблока и мотособаки: пошаговый процесс изготовления из тракторных шин МТЗ с видео

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

• крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• весовая нагрузка G;
• касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

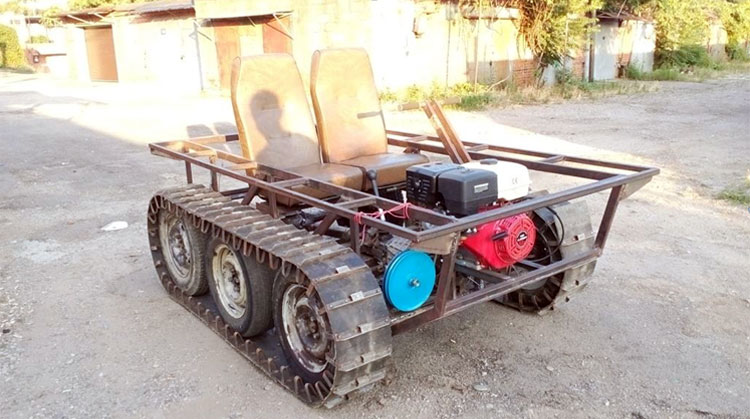

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

• ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
• необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях,  рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6?6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена.

Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
3. Там где проходит изгиб, трубу приваривают по контуру.
4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения

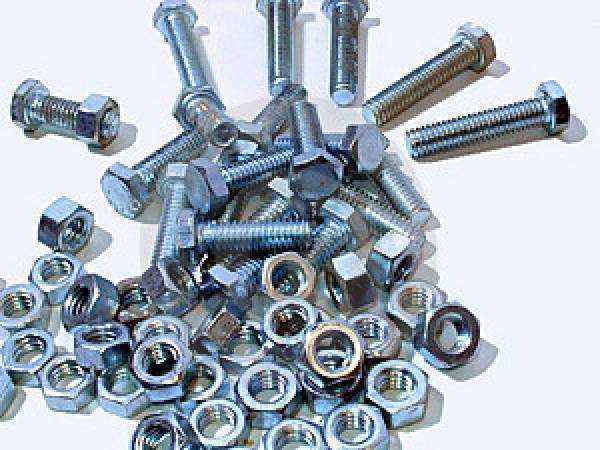

3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

1. сварочный аппарат
2. болгарка
3. дрель
4. самодельный дыракол
5. набор гаечных ключей
6. молоток
7. станок для опрессовки траков

Пошаговый процесс создания гусеницы вездехода своими руками.

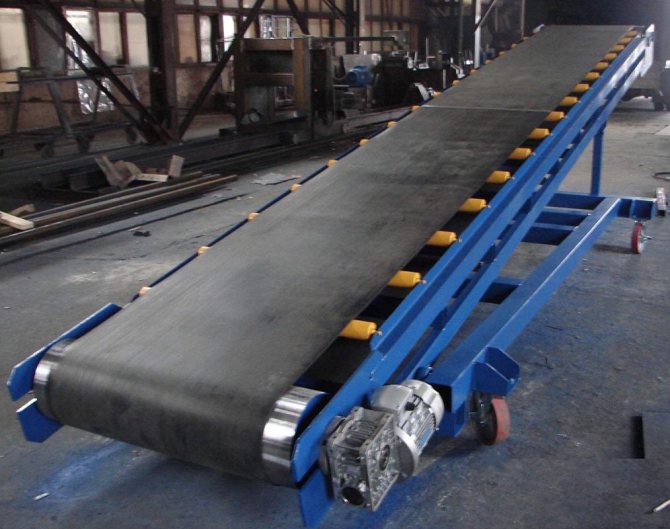

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения. Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

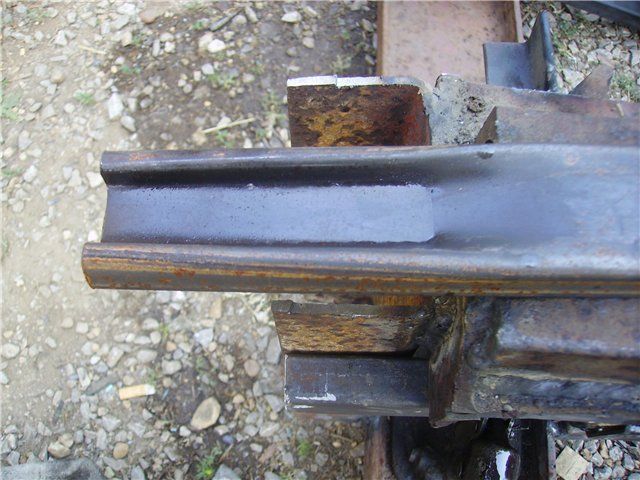

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку) После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V»

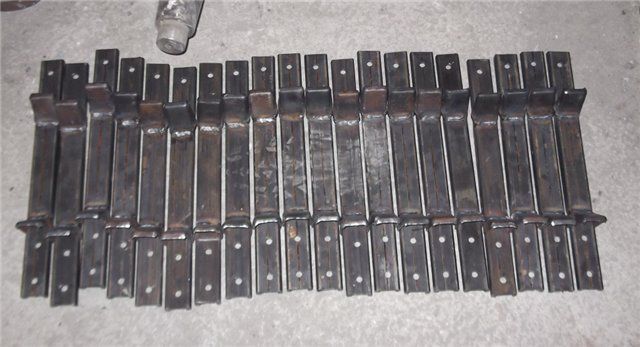

Вообщем такой трак должен получиться.Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины. Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

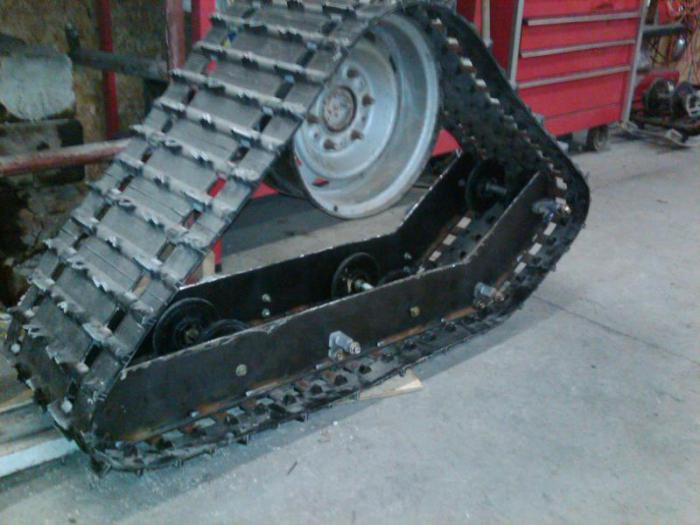

Далее уже собираем гусеницу в единое целое. Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Как сделать гусеницы для мотоблока своими руками?

Существует несколько распространенных способов переделки колесного мотоблока в более проходимый гусеничный сельхозагрегат. Чтобы выбрать один из них, нужно предварительно изучить порядок действий при изготовлении и установке гусеничного привода.

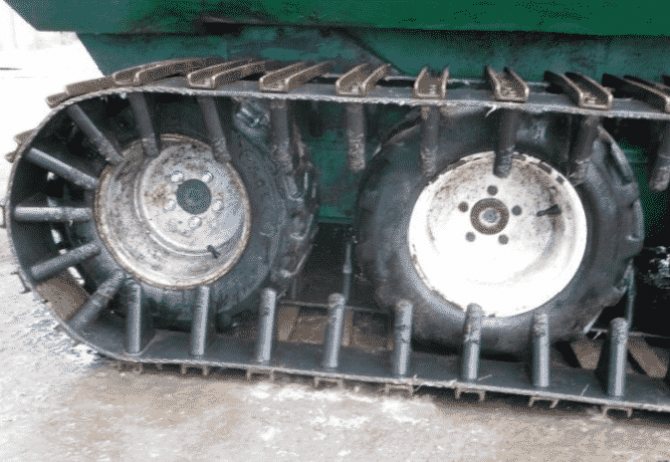

Сборка гусениц из транспортерной ленты

Этот метод конструирования гусеничного привода считается одним из самых распространенных. Он заключается в использовании нескольких отрезков транспортерной ленты и цепи втулко-роликового типа. Главное преимущество этого способа заключается в его изначальной простоте при собственноручной сборке.

Создание гусениц для мотоблока должно производиться с использованием ленты достаточной толщины. Лучше всего выбирать 7-миллиметровый материал, который сможет прослужить достаточно долгое время.

Для изготовления гусениц из транспортерной ленты потребуется:

1. Прошить ленту по краям, используя для этого крепкую леску. Шаг должен составлять примерно 10 см. Чтобы соединить ленту в нужно кольцо, ее торцы можно прошить леской или использовать шарнирные соединения;
2. Выточить оси и прикрепить их к мотоблоку. Чтобы установить съемные детали, необходимо воспользоваться кронштейнами и дополнительными болтовыми соединениями. Несъемные оси фиксируются сплошным сварным швом;
3. Установить на прикрепленные оси дополнительные колеса, используя для их фиксации болты;
4. Надеть на колеса предварительно скрепленную транспортерную ленту.

Этот метод переоборудования мотоблока подходит и в том случае, если изготовитель хочет собрать треугольный привод. Самым популярным из таких конструкций сегодня считается заводской гусеничный привод ГП-Н1 . Он чаще всего устанавливается на модификации мотоблоков марки Нева и сельхозагрегаты других популярных брендов. Для его собственноручной сборки изготовителю потребуется по 2 дополнительных колеса с каждой стороны мотоблока. В результате сельхозагрегат будет укомплектован шестью колесами — по 3 с каждой его стороны. В конце на колеса останется надеть транспортерную ленту и начать эксплуатацию техники на участке.

Преимущество использования гусениц для мотоблока

Гусеничный ход довольно выгодно отличается от колесного тем, что во время движения задействуется гораздо большая площадь покрытия. Это позволяет рассредоточить нагрузку и уменьшить давление на каждый сантиметр грунта. Кроме того, гусеницы, устанавливаемые на мотоблок, не позволяют агрегату застрять в сильной грязи, песке, снегу или т. п.
Сегодня отечественный рынок предлагает готовые гусеницы к мотоблоку, которые после приобретения можно сразу надеть на агрегат и начать активно пользоваться. Все модели являются надежными и неприхотливыми в эксплуатации, но за ними необходимо осуществлять комплексный уход, который заключается в следующем:

• следует регулярно контролировать состояние натяжения цепи и регулировки;
• смазывать трущиеся элементы машинным маслом;
• визуально контролировать целостность цепи перед каждым выездом на таком агрегате.

Многие умельцы, чтобы не тратить свои финансы на приобретение готовой продукции, предпочитают изготавливать своими руками гусеницы, устанавливаемые на мотоблок. В этом случае денежные затраты будут значительно меньше.

Пошаговая инструкция по изготовлению

Чтобы сделать своими руками гусеничный механизм для мотоблока, помимо используемых материалов потребуются определенные инструменты: болгарка, а иногда и дрель, сапожный ножик и набор отверток, болтики, гайки и гаечные ключи, аппарат для сварки, проволока, цепочки и шлифовальная лента. Безусловно, необходимыми окажутся и чертежи, которые несложно обнаружить в интернете в свободном доступе.

Если самодельные гусеницы будут делаться из автомобильных покрышек, то первым делом шины освобождаются от бортиков до состояния беговой ленты – дорожки для гусениц. Делать это проще при помощи качественно заточенного ножика, например, предназначенного для работы с сапогами. Процесс корректировки получается длительный, но ускорить его получится, если периодически промазывать лезвие мыльной субстанцией.

Боковины покрышек удобнее срезать электрическим лобзиком, обладающим мелкими зубцами. На следующем этапе изнанка покрышки также корректируется: с нее убираются лишние слои. Делать это нужно в том случае, когда лента получается внутри слишком плотной. Такая гусеничная приставка из автомобильных запчастей оказывается довольно прочной, так как покрышка изначально является замкнутой, а значит, и гусеницы сложнее будет повредить во время работы. К сожалению, имеющаяся ширина покрышки не даст пользователю возможности задействовать большую поверхность. Впрочем, некоторые умельцы решают эту проблему, используя несколько шин.

Самый простой гусеничный модуль удастся сделать из транспортной ленты и втулочно-роликовых цепочек. Сперва в зависимости от того, насколько мощный имеется двигатель, выбирается требуемая толщина используемой ленты. Следом происходит обработка краешков, которые могут начать лохматиться и из-за этого раньше выйти из строя. Для этого используется леска с шагом в десять миллиметров. Обработанные края затем сшиваются в кольцо, специальным шарниром либо просто по торцевым частям.

Несмотря на некоторую примитивность механизма, служить он будет очень долго. Важно дополнить, что толщина ленты должна превышать семь миллиметров, иначе устройство окажется не в состоянии выдерживать требуемые нагрузки. Оптимальным считается промежуток от восьми до десяти миллиметров.

Гусеничный модуль удастся изготовить из ремней, если они обладают клиновидным профилем. Соединять детали лучше всего грунтозацепом, который фиксируется на ремешках винтами или заклепками. Еще одним распространенным решением считается конструирование гусениц из цепочек равного размера. Такая универсальная деталь, как правило, имеется в большом количестве в любой домашней мастерской, поэтому данный способ является еще и экономичным. Чтобы сделать гусеницы, предстоит взять пару равных цепочек и разжать у них крайние звенья.

Теперь две цепи можно соединить в один контур, звенья зажать обратно и для надежности все сварить. Для большей прочности цепочки можно скрепить опять же грунтозацепами, которые, кстати, также просто делаются из подручных материалов – металлических листков требуемой толщины. Вообще, данная деталь может быть не только стальной, но деревянной и даже пластиковой. В последнем случае в качестве нее применяются бруски из дерева или же трубки из пластика. Какой именно материал окажется наиболее подходящим, можно определить в зависимости от целей использования мотоблока.

В том случае, когда ожидаемый для транспортировки груз не отличается большим весом, грунтозацепы стоит сделать пластиковыми. То же относится и к движущимся устройствам, оборудованным слабыми моторами. Когда мотоблок планируется применять в качестве трактора, и он обладает довольно мощным двигателем, отдавать предпочтение следует деталям из стали.

Иногда самодельные гусеницы укрепляют трубами, которые при помощи сварки соединяются между собой. Детали в этом случае используются выполненные из металла и обладающие прямоугольным сечением. При этом приводные валы рекомендуется извлекать из «Оки», а шлицевую часть брать у «Бурана». Оборудование обязательно укомплектовывается тормозами, которые монтируются на передние валы. Такое дополнение позволяет получить устройство с максимальными возможностями.

Стоит упомянуть, что для того, чтобы переделать обычный мотоблок в гусеничный на ходу, на него сперва придется поставить два дополнительных колеса, по одному с каждой стороны. В результате должна получиться четырехколесная конструкция, на которую уже и надеваются гусеницы. Некоторые мастера предпочитают делать эти дополнительные колеса съемными, вместо того чтобы приваривать новые крепления. Осуществить это получится, если прикрепить колеса к оси, задействуя гибкую или жесткую передачу. Нельзя не упомянуть, что необязательно изготавливать гусеницы самостоятельно – не менее экономным решением будет использование частей от старой техники, например, «Бурана».

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

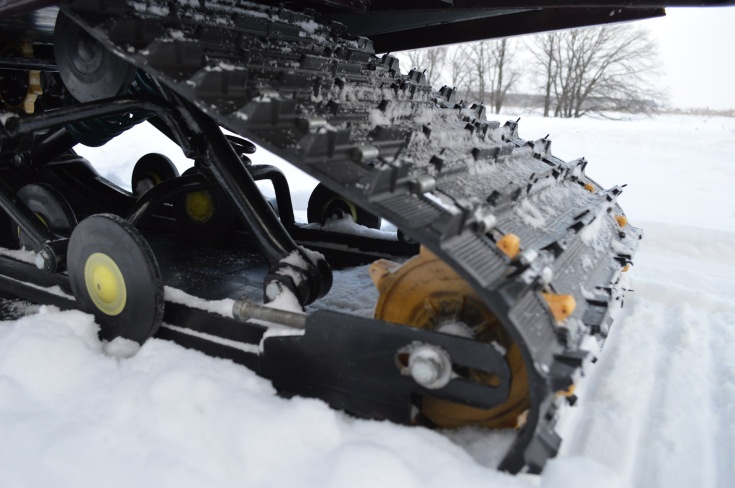

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Простой вариант изготовления гусеницы

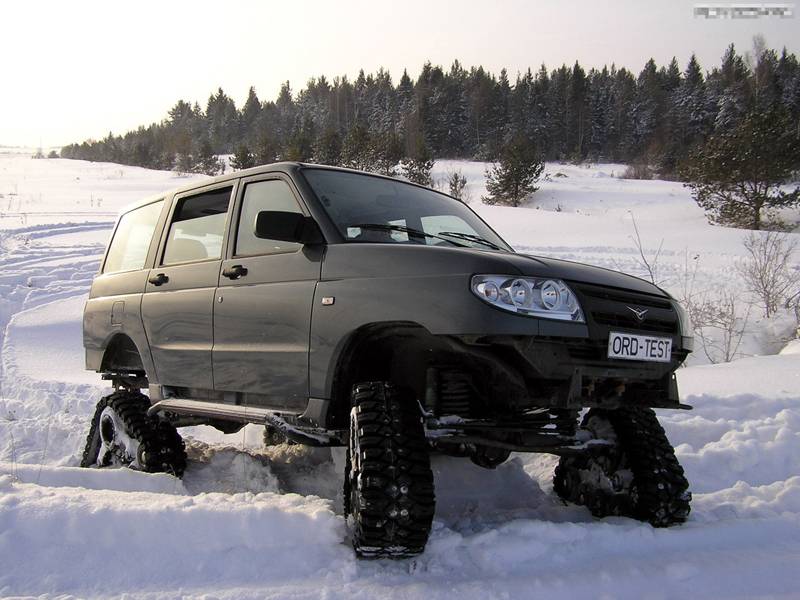

Купить УАЗ на гусеницах

Цена УАЗа на гусеницах

УАЗ Хантер. Укомплектован металлическим бампером и откидным задним бортом. Не имеет пластмассовых накладов в кузове. Гусеничная платформа состоит из 8 колес. Цена – 310 000 рублей.

УАЗ-451С. Впервые испытывался в далеком 1962 году, тогда машина смогла преодолеть расстояние от Новосибирска до Ульяновска попеременно по трассе и снегу. Прочность немного страдала, зато проходимость была отличной. Гусеницы – резинометаллические. Стоимость – 325 тыс. рублей.

УАЗ Узола. В данный момент производится . Стоимость данной модели достаточна высока – 2 млн. рублей.

УАЗ Унжа. Данный вездеход предназначен для транспортировки грузов и пассажиров по грунтовой дороге, болоту или снегу, а также на плаву. В первой секции можно разместить не более 5 человек или до 300 кг. груза. Во второй – тех.оборудование, либо груз массой не более 1200 килограмм.

Максимальная скорость составляет 40 км/ч. Цена – около 2 500 000 рублей.

УАЗ Ухтыш. «Ухтыш» в большей степени предназначен для перевозки людей (до 5 человек) и груза массой не превышающей 50 кг.

За такой вездеход вам придется заплатить – 2 350 000 руб.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть — какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Немного из истории

Ещё в 2003 году был получен патент на снегоболотоход «Метелица». Но возникли проблемы финансового характера, из-за которых продолжать работу стало невозможно. Любому предприятию необходимы серьёзные деньги для того, чтобы выйти на серийное производство. И время, чтобы их накопить. Снегоболотоход «Метелица» не стал исключением.
В настоящее время представительства главного Челябинского завода открываются практически в каждом регионе, где эти услуги действительно востребованы. Салехард и Тюмень стали первыми регионами, принявшими новую идею. Представительства нужны для того, чтобы продавать изделия, заниматься их техническим обслуживанием.

Обучение представители компании проходят в самом Челябинске. Покупка оборудования и транспорта, изготовление литых форм — каждая сфера деятельности требует определённых денежных вложений, даже если уже имеется некоторая база.

Инструменты и материал

Для изготовления разных видов самодельных гусениц применяется одинаковый инструмент и материал. Такого добра предостаточно в каждом хозяйском дворе. А если чего-то не хватает, то можно купить в магазине. Перечень необходимых материалов и инструментов:

• большой нож с прочным наточенным лезвием, желательно работать с охотничьим видом;
• для упрощенной работы применяется электрический лобзик, но зубья на лезвии должны быть мелкими;
• гаечные ключи, болты и гайки — это необходимо для оснащения гусеницы сцеплением. Рекомендуется подбирать длинные болты. Гайка закручивается с внешней стороны изделия (болт пропускается с внутренней стороны на внешнюю сторону);
• леска для упрочнения краев;
• трос или подобный материал для связывания отдельных частей будущей гусеницы на снегоход;
• молоток и острый штырь для проделывания отверстий в изделии.

Дополнительные советы и предупреждения по изготовлению гусянки своими руками

Прежде чем приступать к изготовлению самодельной гусеницы, нужно четко понимать ее необходимые параметры. Дело в том, что в случае изготовления очень высокой гусеницы, будет изменен центр тяжести самого мотоблока, что неизбежно приведет к определенным проблемам при поворотах, т.е. агрегат будет заваливаться на бок.

Чтобы этого избежать, вторую ведомую ось нужно увеличить на несколько сантиметров. Можно также немного расширить колесную базу имеющегося мотоблока. Для этого можно приобрести втулку в специальном магазине, после чего установить ее на ведущий вал.

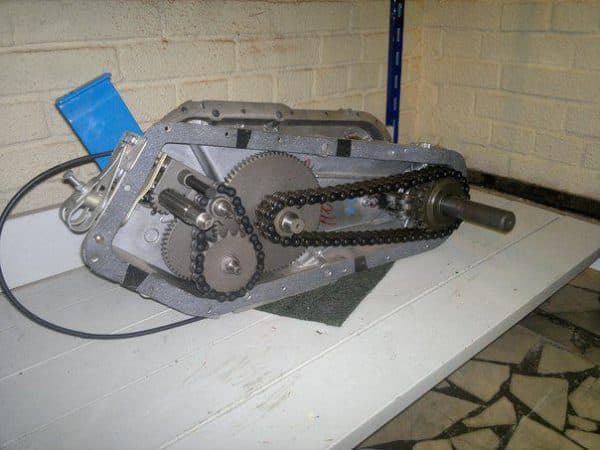

Двигатель мотоблока

Помимо требований к мощности двигателя, стоит обратить внимание на систему его охлаждения. Дело в том, что воздушное охлаждение не очень хорошо справляется при высоких нагрузках, что ведет к значительному перегреву мотора.

Таким образом, предпочтение лучше отдавать двигателем с водяным охлаждением, которые показывают более стабильные показатели в работе.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются. Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

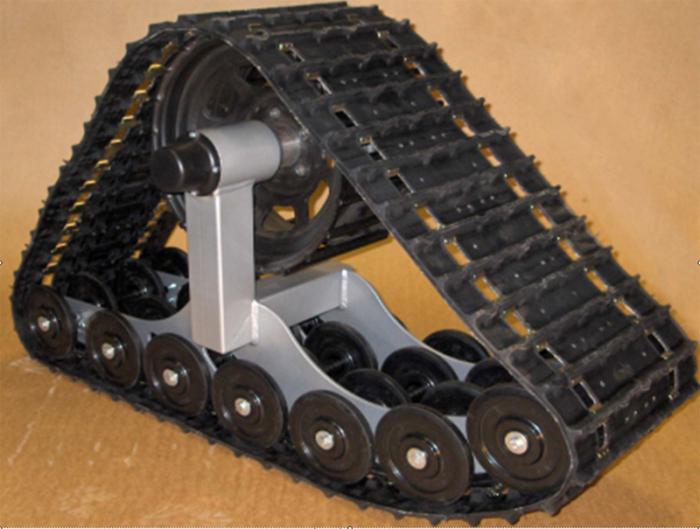

Конструкция и её главные особенности

Изготовление автомобильного подъёмника для гаража своими руками

С самого начала «Метелица» была снегоболотоходом, предназначавшимся исключительно для автомобилей российского происхождения. Но практика показала, что с этим русским изобретением в принципе могут ужиться любые марки, в том числе и от иностранных производителей. Правда, в настоящее время адаптация возможна только для задне- и полноприводных транспортных средств. Через год планируется выпустить установку, которая встанет и в переднеприводные. Первые видео уже появились.

Ещё с 2010 года начался серийный выпуск этой модели. Пока что Челябинские предприятия настроены так, чтобы в год выпускать только около тысячи модулей. Вездеход «Метелица» будет стоить в пределах от 200 до 400 тысяч рублей. Модуль отлично подойдёт для любого автомобиля весом от 1 до 4 тонн, мощностью до 90-250 лошадей.

Сложного сервисного обслуживания эта техника никогда не требует. Снег, болото и вода — этот вид транспорта способен преодолеть любые препятствия. И не нужно будет беспокоиться о приобретении отдельного вездехода. Видео показывают, что покупка таких гусениц обойдётся гораздо дешевле, просто надо присоединить их к машине.

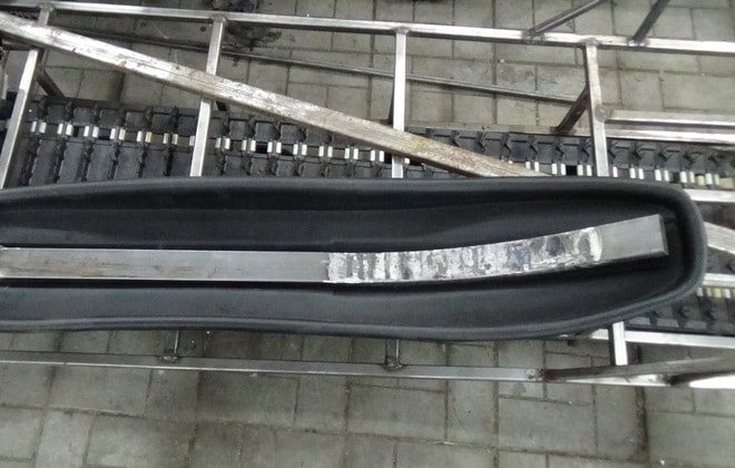

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

1. Выбирается шина с не сильно изношенным рельефом протектора.
2. Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
4. Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.
5. Срезаются обе боковины покрышки.
6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

Таким образом, элемент гусеницы готов к использованию:

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего были распространены по всему миру. Сейчас производством подобных конструкций занимается несколько десятков производителей, среди которых также отечественные. Из импортных брендов компания Mattracks считается одной из наиболее популярных. Цены у них соответствуют громкому имени – один комплект соответствует стоимости российского автомобиля.

Несколько компаний сейчас занимается производством гусениц для легковых машин, но такая покупка опять-таки дешёво не обойдётся. Ценообразование зависит от следующих факторов:

• диаметр подшипников и осей;
• толщина металла и его качество;
• особенности конструкции.

Выбирая гусеничные механизмы импортного производства, ориентируйтесь на цену в 230 — 700 тыс. руб. Решив купить гусеницы для «Нивы» отечественного производителя, можно сокращать расходы в два раза.
