Кабина на минитрактор своими руками фото чертежи

Необходимые составляющие для изготовления кабины

Трудиться на собственной земле полезно и приятно. За свою историю человечество накопило много технических разработок в помощь аграрному сектору. Более сложные из них (машины, трактора, комбайны и т. д.) давно запущены в массовое производство на заводах. Но многие приспособления можно сделать и самому в домашних условиях. Примером может послужить кабина к минитрактору, собранная своими руками.

Известно, что облегченный вариант минитрактора без кабины — самый популярный вариант производства. Также на рынке можно купить удобную отдельную кабину. Но, минимально затратив ресурсы, можно своими руками сделать кабину для минитрактора, причем к любым известным моделям: ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай).

Самодельная кабина схожа по конструкции и качеству с промышленным вариантом. Для изготовления ее необходимы следующие элементы:

• стальные уголки для каркаса;
• лист стали на крышу;
• окна;
• двери;
• стекло.

Также потребуется ряд более мелких деталей:

• замки;
• стальные завесы;
• дворники;
• электропроводка;
• фонари (передние и задние);
• электроприборы;
• зеркала заднего вида.

В зависимости от того, какие требования поставлены для улучшения комфорта водителя, могут использоваться:

• теплоизоляционные материалы;
• внутренняя поролоновая обшивка;
• утеплитель (обычно из кожзама);
• вентилятор;
• автопечка и др.

Изготовление кабины для минитрактора своими руками — это процесс, осуществляемый в определенных условиях. Все работы рекомендуется проводить в закрытой мастерской. В качестве основных инструментов понадобятся:

• станки для сверлильных, шлифовальных и токарных работ;
• сварочный аппарат;
• инструменты для нанесения краски и лака.

Чтобы процесс изготовления кабины проходил быстро и эффективно, на всех этапах работы желательно использовать чертежи или фотографии готовых образцов.

Инструменты и приспособления – что потребуется для работы

Кабина для тракторов МТЗ выполняется в одноместной вариации со стальным каркасом, выполненным из труб. Для её изготовления следует заранее позаботиться о следующем:

• Просторное помещение, общей площадью порядка 30-40 кв.м;
• Деревянные бруски 1,6х6 см;
• Стальные трубы или профиль;
• Стёкла (переднее, заднее и боковые);
• Листы стали толщиной 1,2-2 мм;
• Сварочный агрегат;
• Болгарка или ножовка по металлу;
• Набор электроинструмента;
• Столярный и плотничный инструмент;
• Саморезы, болты и прочие крепёжные компоненты.

Прицепы

Прицепы являются неотъемлемой частью любого Беларуса и позволяют перевозить грузы на расстояния.

От производителя

Сморгонский завод предлагает купить такое транспортное средство у них.

Прицеп ПМ-00.000 — это стандартный вид прицепа, который присоединяется к мотоблоку при помощи сцепки. На переднем борту установлено сиденье для удобного передвижения с грузом и управление рулем Беларуса.

Прицеп ПМ-00.000

Особенность прицепа ПМ-00.000

• Максимальная грузоподъемность его составляет 300 кг. А сама масса прицепа — 200 кг.
• Прицеп оборудован пневматическими колесами. Дорожный просвет составляет 27 см. А размер колеи – 120 см.
• Кузов выполнен из высококачественной стали. Его общая площадь составляет 2,36 м2, или 0,705 м3 в объеме.
• Габаритные размеры прицепа: 308 см в длину, 151 см в ширину и 92 см в высоту.

У этой телеги есть небольшой недостаток. Его платформа приварена к раме. И выгружать груз приходится самостоятельно.

Если транспортировать сыпучие вещества (например, зерновые культуры) намного удобнее самосвальные варианты.

Аналоги

У других производителей есть более усовершенствованная модель — прицеп МП-480.

Ее грузоподъемность составляет 500 кг. Каркас дополнительно усиливается для придания прицепу более стабильных эксплуатационных свойств и недопущения опрокидывания во время работы.

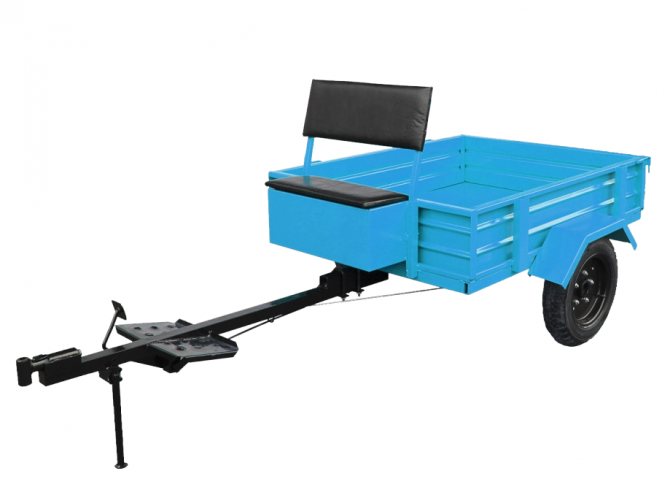

Прицеп МП-480

Особенность прицепа МП-480

• Обладает откидным бортом, благодаря которому можно с легкостью высыпать груз из прицепа.
• Если высоты кузова не хватает, то можно дополнительно нарастить ее при помощи специальных щитов, которые идут в комплекте с телегой.
• Под сидением расположен удобный ящик для перевозки различных инструментов, что позволяет всегда держать их под рукой и при необходимости провести ремонтные работы с телегой.

Есть большое количество прицепов на разный вкус и цвет, например: ТМ-360 и 350 производства Беларусмаш, ТМ 500-700 акимовского металлургического завода и т.д. Но их конструкции схожи между собой.

Прицеп ТМ-500 Прицеп ТМ-350 Прицеп ТМ-360

Единственное отличие — самосвальный он или нет. При выборе прицепа обязательно учитывайте этот момент.

Самодельный вариант

На самом деле нет ничего лучше, чем то, что изготовлено своими руками. А с прицепом и проблем никаких нет. И особых навыков иметь не нужно. Если есть под рукой шасси, металл, болгарка и сварочный аппарат, то можно изготовить прицеп самостоятельно.

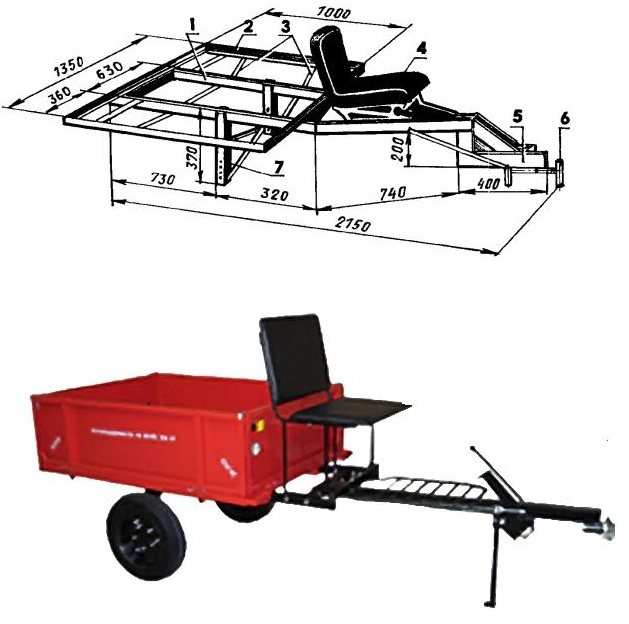

Схема изготовления прицепа

Устройство прицепа

• Для начала необходимо сделать раму. Для рамы лучше всего использовать квадратную трубу.
• После переходим к кузову. Во время сборки кузова необходимо предусмотреть возможность откидывания бортов, это значительно облегчает погрузочно-разгрузочные работы. А при желании можно даже сделать самосвальный вариант, чтобы и выгружать не нужно было.
• Затем просто собрать это все воедино, и установить удобное сиденье впереди, поскольку без него езда на мотоблоке МТЗ с прицепом будет невозможна. Дальность сиденья необходимо рассчитать в зависимости от положения руля, чтобы управление было удобным.

Если Вас заинтересовал вопрос изготовления самодельной тележки для Беларуса, то можно посмотреть на форумах, там есть большое количество информации, которая касается чертежей, схем, размеров прицепов, объясняются нюансы сборки самосвальных и обычных телег и многое другое.

Делаем самостоятельно кабину для своего минитрактора

Выращиванием овощей и фруктов в селах занимаются буквально все. Земледелие приносит не только хорошие урожаи для пропитания, но и дополнительный заработок. Однако владельцы больших участков земли знают, как сложно его обработать перед посадкой культур, как тяжело ухаживать за большим количеством растений, собирать урожай и перевозить его. Мы живем в век прогресса, когда практически любой человеческий труд на себя берет техника.
Минитракторы — это сельскохозяйственная техника, которая необходима для вспашки земли, посадки культур, ухода за растущими растениями, борьбы с вредителями и сорняками, для перевозки самых разных грузов. В продаже есть большой выбор таких агрегатов иностранного и российского производства, но стоимость достаточно высокая и не каждый может ее себе позволить. Часто мастера делают минитракторы своими руками. В данной статье мы расскажем о том, как сделать кабину для минитрактора.

Основные этапы выполнения работ

Сокращает длительность изготовления кабины приобретение заводских дверей, стекла, уплотнителя к ним. Дверные и оконные замки, ручки, фиксаторы, зеркала можно купить в магазине. Не стоит пугаться китайского производителя, поскольку он вместе с российским реализует новые технологии с помощью японских, немецких и американских специалистов.

Китайский минитрактор оснащен небольшим двигателем до 1,5 л на бензиновом или дизельном топливе. Покупатель получает гарантию на 1 год или на 500 моточасов. Важная характеристика — стоимость мини-агрегатов от китайских производителей, которая ниже, если сравнивать с российскими или европейскими производителями. Следует сказать, что рыночным сектором экономики представлено 40 видов навесного оборудования для мини-тракторов китайского производства.

Кабины трактора МТЗ: какие они бывают

Кабина – это часть трактора, в которой при работе находится тракторист. В ней расположены все органы управления.

Работая в период весенних полевых работ по 14-16 часов в сутки, тракторист должен находиться в комфортных и безопасных условиях, где соблюдены все необходимые показатели шума, вибрации, содержания пыли, а также комфортная температура и микроклимат. Кабины современных тракторов позволяют реализовать все эти требования и защитить тракториста от воздействия внешней среды.

Работа тракториста – не из легких. В процессе неё неизбежны сильная тряска, большое количество пыли, высокая температура окружающей среды. Поэтому конструкция кабины в полной мере должна удовлетворять всем требованиям, предъявляемым к рабочему месту тракториста, к его условиям работы. Здесь важна герметичная конструкция, предотврающая попадание пыли и влаги. Оборудование, установленное внутри кабины, должно создать комфортную температуру и микроклимат в зоне работы тракториста, а большая площадь остекления позволит обеспечить прекрасный обзор.

Крепление кабины к раме трактора через резиновые амортизаторы снижает уровень шумов и вибраций, передающихся от двигателя и трансмиссии при работе. Регулируемые по высоте сиденье и рулевое колесо трактора позволит удобно разместиться как невысокому водителю, так и трактористу высокого роста.

Контролируем параметры

Для контроля параметров работы всех основных узлов, агрегатов и механизмов трактора служит щиток приборов. Он располагается на передней панели кабины прямо перед глазами тракториста и включает в себя стандартный набор приборов и сигнальных ламп. Это спидометр, указатель давления масла и температуры двигателя, приборы контроля бортовой электрической сети и другие.

Приборы имеют привычную круглую форму и расположены в удобной для считывания комбинации. Беглого опытного взгляда на щиток приборов вполне достаточно, чтобы в достаточном объеме оценить параметры работы систем трактора. О выходе какого либо показателя из допустимых пределов немедленно сигнализируют яркие сигнальные лампы, позволяющие принять решение о прекращении работы машины и начать поиск и устранение возникшей неисправности.

Для работы в темное время суток щиток приборов имеет световую подсветку, при включении которой показания приборов легко читаются. Все приборы – стрелочного типа с разбитой на зоны шкалой. При нормальных параметрах работы механизмов трактора стрелки приборов должны находиться в зеленой зоне шкалы. Выход стрелок приборов из зеленой зоны свидетельствует об отклонениях в работе трактора. В данной ситуации работа прекращается до выяснения и устранения неисправности.

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

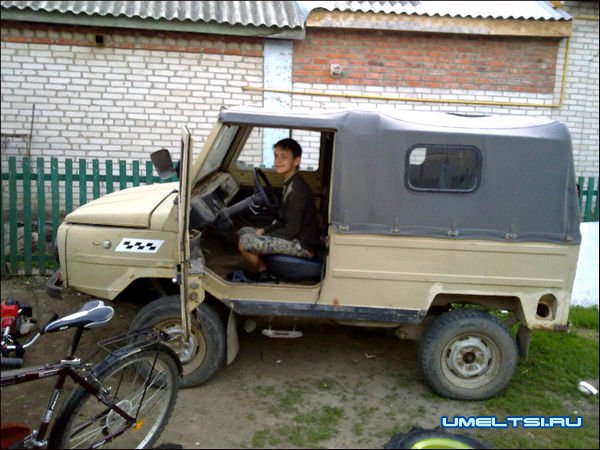

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем: — коробку передач; — мосты; — электрику; — колесные редукторы; — рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

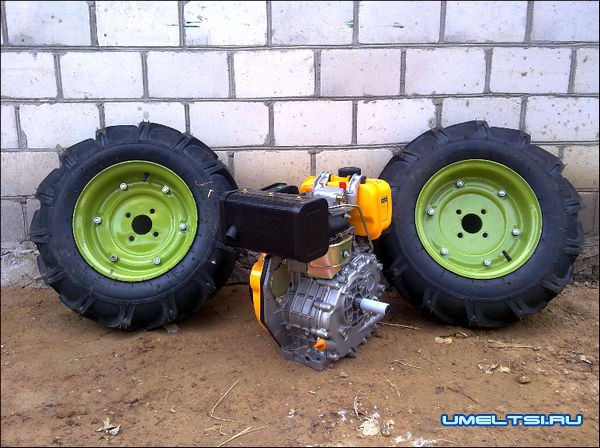

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

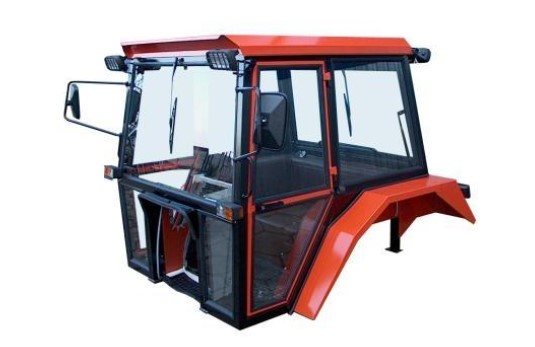

Устройство кабины

Самодельная кабина для минитрактора создает комфорт и удобство для работающих – при минимальных затратах труда и материалов условия труда кардинально меняются, позволяя работать по намеченному графику практически в любую погоду. Это касается любых моделей минитехники, в том числе популярных ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай) и других. Во многом повторяя по конструкции, применяемые на серийных машинах, самодельные кабины практически не отличаются от них по качеству, если изготовлены профессионалами в соответствующих условиях.

Основными составляющими будущей кабины являются:

1. Прочный стальной каркас из гнутых и сварных уголков №№ 45-22;
2. Крыша из листовой стали или композитных материалов;
3. Окна и двери, закрепленные на стальных завесах, с замками, газовые амортизаторы для заднего окна;
4. Остекление, теплоизоляция, уплотнения;
5. Обшивка из поролона и утеплителя (кожзам);
6. Электропроводка и электроприборы;
7. Передние и задние фонари;
8. Дворники лобового стекла;
9. Зеркала заднего вида;
10. Фонари (передние, задние), вентилятор, автопечка.

Компостер для дачи: принцип его работы, разновидности.

Как сделать кабину для минитрактора самому?

Минитехника сегодня необычайно популярна. Связано это с развитием малого предпринимательства во всех сферах нашей жизни, в том числе в сельском и коммунальном хозяйстве. Удобная универсальная техника с множеством навесных механизмов позволяет в короткие сроки выполнить работы, на которые раньше требовались дни, а иногда и недели. Минитракторы небольших размеров часто выпускаются в облегченных вариантах, без кабины, что значительно усложняет работу в непогоду. Малый бизнес и индивидуальные предприниматели достаточно быстро освоили эту оставшуюся свободной нишу и предлагают владельцам и арендаторам удобные кабины.

Условия для сборки кабины

Кабина для минитрактора своими руками – это не из области фантастики. Для производства работ должны быть созданы соответствующие условия:

• закрытое утепленное помещение мастерской площадью не менее 30-40 кв. м;
• сварочный и газорезный аппараты;
• набор электроинструментов;
• шлифовальный, сверлильный, токарный станки;
• лакокрасочные инструменты и оборудование.

Порядок выполнения работ

До начала работ выполняются соответствующие замеры элементов минитрактора, на которые в дальнейшем будут крепиться каркас. Для ускорения процесса производства желательно приобрести заводские двери, стекла, уплотнения к ним, дверные и оконные замки ручки, фиксаторы, зеркала (продаются в магазинах запчастей). Чертежи каркаса, дверей, окон выполняются в соответствии с приобретенными заводскими комплектующими. Заводские стекла можно заменить стеклами триплекс – это продлит срок службы и сделает условия работы более комфортным. При выполнении рабочих чертежей следует помнить, что потолок должен находиться не менее чем в 15 см над головой водителя.

Далее следуют этапы:

1. Подготовка деталей каркаса и крепежных элементов;
2. Сварка каркаса и чистовая зачистка мест сварки;
3. Приваривание (крепление) крыши;
4. Подготовка и приваривание бобышек на раму трактора для последующего крепления каркаса;
5. Антикоррозийная обработка и покраска каркаса;
6. Остекление, установка уплотнений и замков на окна и двери;
7. Сборка узлов и деталей;
8. Установка кабины и крепление ее болтами на раме трактора.

Что понадобится для работы?

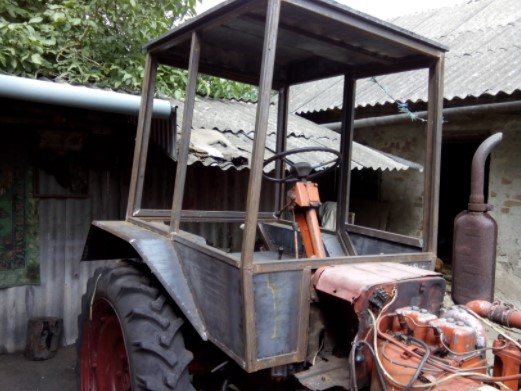

Кабина на мототрактор или минитрактор необходима для защиты человека от прямых солнечных лучей в летнее время и от мороза, снега или дождя в холодное время года. Аграрии не могут не согласиться с тем, что работать на минитракторе гораздо удобнее и комфортнее, чем выполнять работу по обработке земли собственными руками, но при этом весь процесс труда на земле занимает много времени и приходится постоянно находиться под открытым небом, а это далеко не всегда комфортно и может даже навредить здоровью. Именно поэтому кабина на минитрактор крайне важна и необходима всем владельцам подобного спецтранспорта.

Самым популярным вариантом сельскохозяйственной техники является облегченный минитрактор без кабины, как, например, Уралец или Кабрио. Так вы сможете и сэкономить, и получить достаточно мощный агрегат. Конечно, в продаже вы найдете и кабины, но дешевле будет ее сделать самому.

Чтобы соорудить самодельную кабину на минитрактор своими руками, вам понадобятся следующие материалы:

• надежный каркас из стали, состоящий из согнутых и сварных уголков;
• лист стали или композита для создания крыши;
• материалы для остекления, а также для теплоизоляции кабины;
• дверная и оконная основа;
• электроприборы и электропроводка;
• фонари для передней и задней части агрегата;
• дворники;
• зеркала заднего вида;
• фонари;
• также многие оснащают кабину обогревателем для работы в зимнее время года, и кондиционером для жаркой погоды.

Помимо материалов вы должны иметь инструменты для работы, как сварочный аппарат, токарный, сверлильный, шлифовальный станки, набор инструментов, а также материалы и инструменты для покраски кабины.

Виды кабин на МТЗ

Кабины, которые устанавливаются на тракторы марки МТЗ, делятся на два основных типа:

1. унифицированная кабина УК;
2. малая кабина МК, изготавливаемая с уменьшенной габаритной высотой.

В условиях, когда трактор используется преимущественно как пропашной, а также в других случаях, где высота не играет никакой роли, применяются унифицированные кабины УК.

Удобство кабины – в большом пространстве над головой тракториста, что в некоторых случаях имеет немаловажное значение. Но очень часто высота кабины, а вместе с ней и всего трактора, имеет решающее значение. Такие ситуации возникают, обычно, при работе трактора в различных помещениях. Это могут быть склады, строения для содержания скота, а также другие здания и сооружения. В таких случаях применяются машины с малой кабиной МК. Установка такой кабины уменьшает габаритную высоту трактора на 300 мм – с 2850 до 2550 мм – и позволяет легко применять его в более широким спектре задач.

В плане внутреннего обустройства обе кабины практически ничем не отличаются. Они одинаково комфортны и удобны для водителя, взаимозаменяемы и замена одного типа на другой не требует никаких изменений и переделок в конструкции трактора.

самодельная, 80, 82, как установить, чертеж, устройство, ремонт малой, переделка

Многие фермеры спрашивают, как изготавливается кабина МТЗ своими руками. Устройство кабин с каждым годом улучшается, в том числе это касается и трактора МТЗ-82 «Беларуса». Минский тракторный завод конструирует кабины машин так, чтобы улучшить условия работы тракториста.

Как изготовить самодельную кабину на трактор МТЗ

Однако никто не застрахован от поломок, поэтому придется чинить кабину, возможно, своими руками. Ремонт кабины, ее переделка или доработка с помощью квалифицированных работников будет стоить недешево, а сделать работу самому — вполне реально. К тому же на безкабинных тракторах тоже можно смастерить кабину своими руками. Самодельная кабина на трактор — это удобно, дешево и надежно.

Что нужно знать об установке самодельной кабины МТЗ-82, МТЗ-50 и на Т-40?

Самое важное, на что стоит обратить внимание, решившись установить самодельную кабину на МТЗ, — это качество материалов. В конструкцию можно вносить изменения, которые позволяют сделать ее еще дешевле. В первую очередь необходимо решить, какой материал будет использоваться для основной части каркаса.

Так, делая проект кабины на МТЗ самодельной, можно учесть, что стекло в нижней части дверцы — необязательный элемент, и от него вполне можно отказаться. Это сделает конструкцию более прочной, так как не будет риска того, что стекло разобьется.

Вначале нужно обстоятельно подготовиться к работе, а именно:

1. Обустроить просторное рабочее помещение.
2. Приготовить необходимые материалы: стальные листы (1,2-2 мм), квадратные трубы, стекла (лобовое, заднее и боковые), шуруповерт, инструменты для плотницких и столярных работ, сварочный аппарат.
3. Приготовить расходные (крепежные) материалы: болты, шурупы, гайки.

Рассмотрим, как создается кабина МТЗ-50 своими руками. Аналогично ее делают и на любой другой трактор.

Самыми распространенными ошибками при конструировании являются просчеты при планировании наполнения кабины.

Так, не все учитывают, что пол в кабину МТЗ-82 надо укладывать не ровно, а ступенчато. Первая ступень нужна для того, чтобы по ней перемещаться, в ней же можно предусмотреть нишу для аккумулятора (в том случае, если кабина МТЗ-82 подразумевает использование стартера). На второй ступени расположится помост для водительского сиденья. Третья ступень нужна для того, чтобы выполнять роль своеобразного подлокотника. На этой ступени может сидеть и пассажир, так как ширина выступа позволит это сделать.

Также стоит учесть, что сначала нужно приобрести автомобильное сиденье, а уже потом планировать высоту потолка. Кресло не должно быть слишком высоким: в таком случае оно помешает оценивать обстановку сзади при необходимости. Когда все нюансы учтены, можно начать конструировать самодельную кабину на МТЗ-80, 50 или другой трактор.

Алгоритм изготовления самодельной кабины трактора

Сначала создаются чертеж и схема выполнения работ. Прежде всего нужно сварить переднюю часть кабины с учетом лобового стекла трактора. Для этого необходимо изготовить контур стекла из листа фанеры с запасом для прокладки уплотнителя. Точно так же нужно поступить и с задней стенкой, только после этого браться за замеры боковых частей трактора и его дверей. Боковые части должны быть оснащены открывающимися стеклами, которые можно купить в специализированных магазинах. Это позволит сделать работу на тракторе более комфортной, можно будет проветрить помещение.

После замеров можно переходить к конструированию каркаса из бруса. По его внешнему контуру должны быть выставлены квадратные трубки, после чего производится точечная сварка деталей. После уточнения замеров необходимо переходить к сварке проемов для стекол. Сварка должна происходить на ровной поверхности.

Перед тем как будет производиться облицовка всех частей трактора, нужно определиться с высотой: потолок должен находиться выше водителя минимум на 20 см. После проведения всех расчетов определяется высота стоек, на которые будет распределяться основная нагрузка. Только после всех этих процедур можно начинать делать крышу трактора из стального листа (2 мм) и трубки (диаметр 100 мм). Трубка разрезается вдоль и к ней приваривается стальной лист, который будет играть роль крыши в дальнейшем. После этого уже выполняется сварка всей кабины и установка зеркал.

После сварки деталей идут более мелкие работы, например, установка замков в двери. Если снаружи замок устанавливается просто, то механизм, располагающийся внутри, требует доработки.С внутренней стороны двери там, где располагается замок, нужно приварить или прикрутить щеколду с пружиной, а потом присоединить ее к замку.

Панель приборов можно позаимствовать у трактора, подсоединить к ней провода и получить готовый пульт, размещенный на металлическом корпусе. Таким же образом следует поступить и с печкой, которая понадобится зимой. Из печки выводятся 2 патрубка: один направляется к лобовому стеклу, а другой будет выдувать воздух. Если кабина герметичная, то понадобится время от времени ее проветривать, чтобы ушла лишняя влага.

Внутреннюю отделку выполняют из ДВП. Из листа ДВП выпиливаются нужные детали, которые скрепляются саморезами. В дальнейшем каркас можно будет обтянуть материей (в качестве наполнителя использовать поролон). Иногда вместо ткани стоит использовать кожзаменитель, который проще будет мыть.

Если кабина требует ремонта, то стоит учитывать, что для переделки ее обычно снимают с колесного каркаса. Снять кабину довольно сложно, но иногда это просто необходимо. Зачастую во время переделки практикуется установка кабины ЮМЗ на МТЗ. Это хороший вариант, с учетом того, что крепления в тракторах практически не отличаются.

Все об удобстве и комфорте современных кабин МТЗ

Работу трактористов нельзя назвать легкой, так как влияние внешних факторов, которые возникают во время выполнения поставленных задач, на организм очевидно. Трактористы часто встречаются с большим количеством пыли, высокой температурой окружающей среды, природными осадками, сильной тряской и другими неприятными моментами.

Производители тракторов уже давно начали предусматривать эти факторы и поставлять на рынки изделия с кабинами, оборудованные по последнему слову техники. Производитель МТЗ является одним из ярких тому подтверждений. Например, кабины трактора МТЗ 80 старого образца были заменены новым современным «рабочим местом», в котором предусмотрено множество деталей и нюансов. Эти детали повышают уровень комфорта во время рабочего процесса для оператора устройства.

 Кабина для трактора МТЗ своими руками

Бывает так, что один из элементов оборудования выходит из строя. Тракторные кабины не являются исключением. Тракторы без кабин тоже можно использовать, но количество возможностей и уровень комфорта снижаются практически до нуля, особенно в плохую погоду.

Многие из тех, кто имеет свой минитрактор с кабиной, также отмечают превосходство над устройствами, которые не оснащены этой деталью. Проще всего соорудить конструкцию для «обитания» трактористов на аппарат с малой кабиной, на агрегаты с большой кабиной потребуется потратить гораздо больше времени и сил.

Самый простой способ – сделать кабину в одноместной вариации с каркасом из прочной стали. Для выполнения такой самоделки потребуются такие детали:

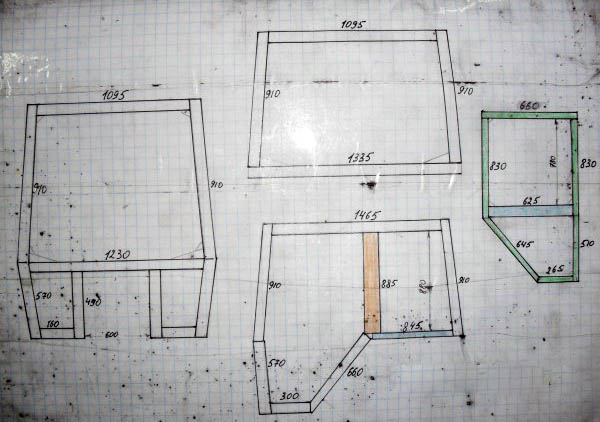

Чертежи самодельной кабины МТЗ

• рабочее помещение достаточных размеров;
• стальные листы толщиной 1-2 мм;
• сварочная установка;
• инструмент плотничного и столярного вида;
• ножовка, или лучше болгарка с диском по металлу;
• набор электроинструмента, включая шуруповерт и электродрель со сверлами по металлу;
• трубы из прочной стали (подойдут из рам старых мотоциклов);
• болты с гайками, саморезы и другие компоненты, предназначенные для крепления чего-либо;
• деревянные бруски размером 1,6 см на 6 см;
• набор стекол (назад, по бокам и наперед).

Рабочий процесс можно поделить на следующие этапы:

• выполните чертеж будущего изделия, учтя все размеры, которые вам необходимы. Передние стекла обычно берутся за основу. Также, подбирая размеры, учтите, что от головы операторы до крыши должно оставаться, по меньшей мере, 20-25 см;
• исходя из задуманных размеров нарежьте деревянный брус, затем соедините его между собой саморезами;
• расположите трубу по внешнему контуру бруса и подгоните все стыки, которые имеются, после чего производите точечную сварку;
• выставьте параллельность всех имеющихся стыков и закройте профилем углы;
• переверните собранную часть конструкции, поместите её на ровную поверхность и выполните сварку стекольных проемов;
• приготовьте 1,2-миллиметровый металл для крыши и 2-миллимитровый для крыльев и пола, разрежьте его, строго следуя размерам в чертеже. Резку металла оптимально производить болгаркой с соответствующим диском;
• из профильного каркаса сформируйте основу дверей. Кстати, двери в обязательном порядке должны быть оснащены газлифтами;
• выставьте на основании положения боковых стекол угол для задней и центральной стойки. После этого, подрежьте центральную и прихватите сваркой поперечную стойку;
• разрежьте трубу диаметром 10 см вдоль. К каждой половине приварите стальной лист, который будет выступать в роли крыши и произведите его соединение с общей частью каркаса. Соединять крышу и каркас следует посредством точечной сварки, либо болтов;
• последний этап предусматривает обшивку внутренней части изделия. Возьмите поролон и обклейте им металлическую основу кабины. Обтяните поролон кожзамом, используя для хорошей натяжки саморезы по металлу.

Проделав все шаги, вам останется лишь приобрести удобное кресло, на котором будет сидеть управляющий трактором оператор. Кресло можно купить, а можно, при желании, порыться в гараже или поспрашивать у знакомых, возможно, кто-то планирует выбросить то, что вы ищете.

Кабина для минитрактора своими руками, конечно, не заменит заводскую модель, так как производители современных тракторов оборудуют их, соблюдая все современные стандарты, но в случае, если денег на покупку новой детали нет, то можно воспользоваться и собственными силами, умом и руками. Кабина МТЗ самодельная является довольно распространенным явлением среди владельцев этой техники. Однако наиболее часто в обиходе встречается кабина на минитрактор, которую многие также изготавливают самостоятельно.

Делаем кабину для трактора – очерёдность действий

Итак, пришло самое время разобрать последовательность проведения операций по изготовлению тракторной кабины в домашних условиях. Все работы следует выполнять в такой очерёдности:

В первую очередь проводим разметку и определяем габариты всех компонентов будущей кабины. За основу берём размеры переднего стекла, после чего по листу ДСП вычерчиваем контур, добавляя к нему толщину уплотнительного материала и 2 мм на общий допуск;

• На основании полученных замеров режем деревянный брус, соединяем его посредством саморезов и располагаем по внешнему контуру трубу или профиль, подгоняем все имеющиеся стыки и проводим точечную сварку. Выставляем параллельность всех стыков, после чего закрываем углы профилем (на рисунке размеры профилей);
• Переворачиваем каркас, располагаем его на ровной основе и выполняем сварку проёмов для стёкол;
• Подготавливаем металл для крыши (толщина 1,2 мм), пола и крыльев (толщина 2 мм). Режем его строго по разметке (лучше использовать болгарку). Обратите внимание – крыша может быть самой разной конфигурации и размера, но её высота должна быть выше головы водителя примерно на 15-20 см;
• Переднюю раму выполняем в цельной вариации, а двери в обязательном порядке оборудуем газлифтами. Основу дверей формируем из профильного каркаса, выполненного изначально на боковых прихватках, с последующей установкой центральной стойки. На основании положения бокового стекла выставляем угол для центральной и задней стойки, после чего на требуемой высоте подрезаем центральную стойку и выставляем (прихватываем) поперечную;
• Режем вдоль трубу диаметром в 100 мм и к каждой из полученных половинок привариваем стальной лист, выступающий в роли крыши, и соединяем его с общим каркасом посредством металлических болтов или точечной сварки;
• Завершаем работу внутренней обшивкой полученной кабины, для чего используем поролон, кожзаменитель и специальный клей. Поролон приклеиваем к металлической основе, сверху обтягиваем его кожзамом и выполняем стяжку с помощью саморезов.

Вот, собственно и всё. Осталось лишь подобрать кресло в кабину – его можно купить практически на любом авторынке. Главное помните – спинка у него должна быть ровной и невысокой.

Ремонт

В процессе эксплуатации необходимо тщательно и внимательно следить за состоянием кабины трактора, своевременно проводить необходимое техническое обслуживание. Большое внимание уделяется при этом состоянию металлических деталей и лакокрасочному покрытию. Небольшие царапины и другие повреждения должны немедленно удаляться во избежание развития коррозии. Также следует периодически внимательно осматривать уплотнители стекол на предмет протечек. Поврежденные уплотнения сразу же заменяют новыми.

Следует периодически уделять внимание состоянию тепло- и шумоизоляции. Не допускается эксплуатация кабины с разбитыми или треснувшими стеклами. Такие стекла нужно заменить новыми. Петли тракторных дверей нужно периодически смазывать консистентной смазкой.

Ремонт кабины трактора МТЗ после повреждений в результате аварий или переворота трактора следует производить в специализированных ремонтных мастерских, имеющих соответствующее оборудование. Такие мастерские могут также дать рекомендации по пригодности поврежденной кабины к ремонту и целесообразности ее замены. Мелкий косметический и технический ремонт кабины трактора можно выполнить своими силами благодаря хорошей ремонтопригодности тракторов МТЗ даже в полевых условиях. Во время выполнения работ по снятию и установке кабины необходимо руководствоваться документацией на трактор, а также строго соблюдать требования правил техники безопасности при производстве данных видов работ
