Квадроцикл своими руками: топ вариантов сборки, подробная инструкция, видео

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

• сварочный аппарат;
• болгарка;
• дрель;
• набор ключей;
• различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Комплектующие квадрика:

• двигатель;
• рама;
• задняя и передняя подвески;
• рулевое управление;
• тормозная система;
• система охлаждения;
• глушитель;
• электрооборудование — аккумулятор, фары;
• корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Выбор деталей

Рама квадроцикла

В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.

Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.

Самодельная рама

В качестве материала подойдут обычные водогазопроводные трубы,  с толщиной стенки не более 3 мм:

• для лонжеронов — 25-миллиметровые;
• для поперечин и подкосов — 20-мм.

Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.

Реконструкция имеющейся рамы

Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.

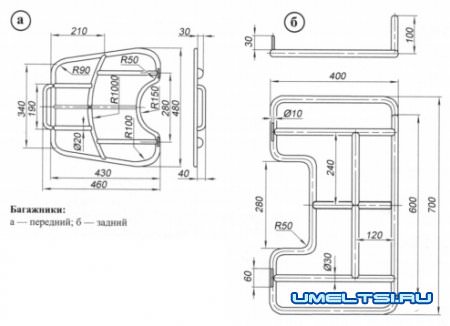

Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.

Дополнительно рекомендуем прочитать статью нашего эксперта, посвящённую тому, как выбрать багажник на крышу автомобиля.

Также рекомендуем прочитать статью нашего специалиста, из которой вы узнаете, как выбрать и установить бокс на крышу автомобиля.

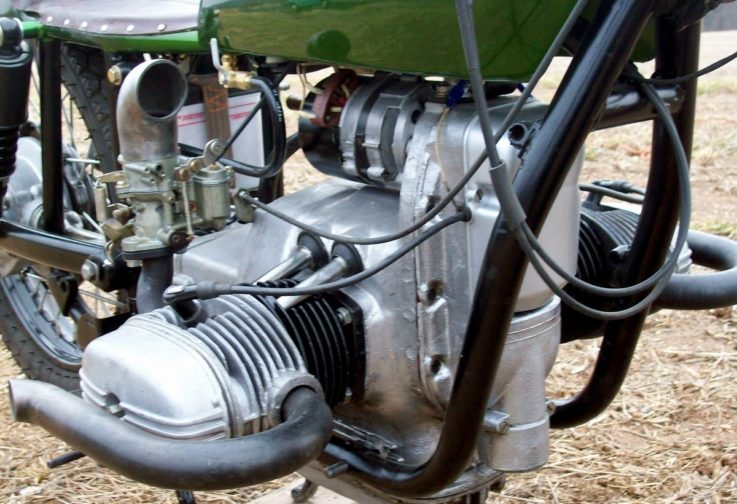

Двигатель

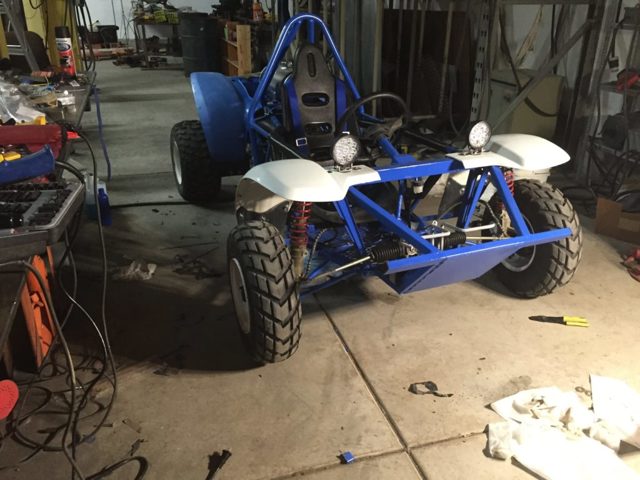

Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».

Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.

Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.

Для поездок в жаркую погоду квадроциклу нужен двигатель с охлаждением. На старых мотоциклах охлаждение не устанавливалось, так что его придётся подобрать (сгодится, например, от ВАЗ 2108) и вмонтировать.

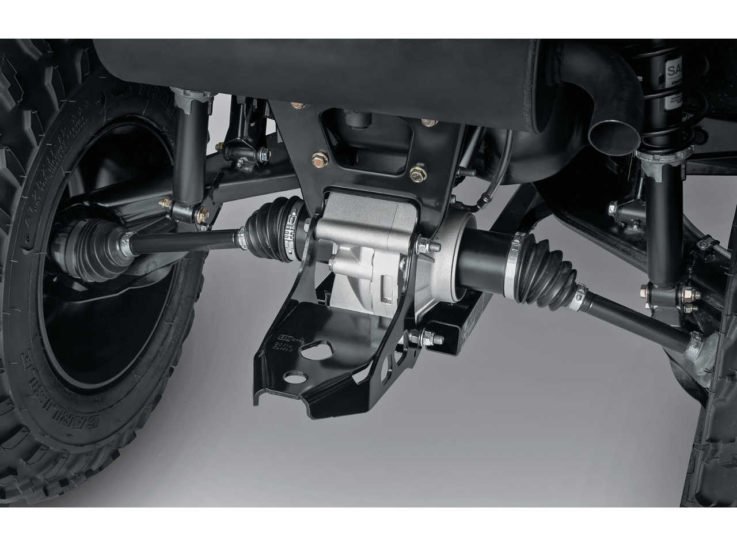

Подвеска

Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.

2 варианта задней подвески:

1. Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
2. Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.

Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.

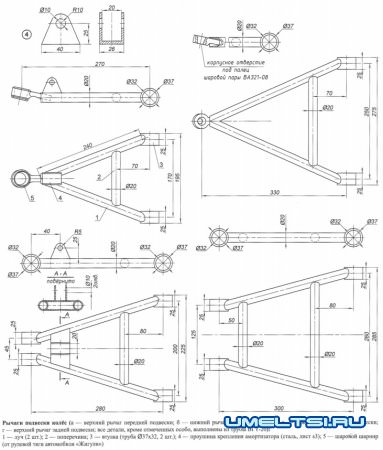

Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.

Обязателен наклон стойки передней подвески, иначе квадроцикл может перевернуться.

Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.

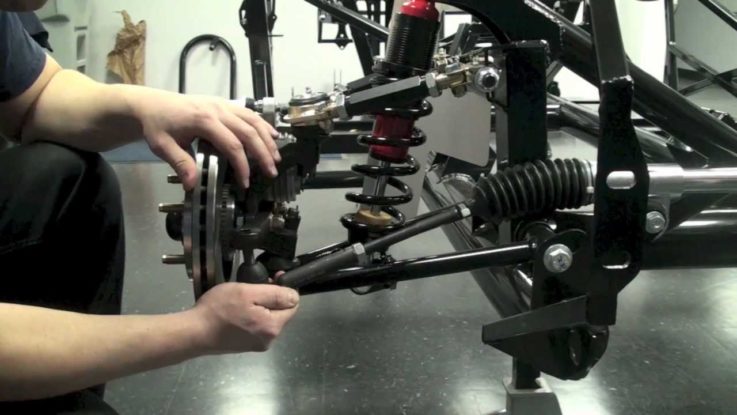

Рулевое управление и ходовая часть

Рулевая система квадроцикла может быть как на основе автомобильной — с рулевым колесом, так и с мотоциклетным рулём. Некоторые мастера совмещают оба типа: мотоциклетные руль, рычаг и вал — вверху, автомобильные рулевые тяги — внизу. Вместе с рулем мотоцикла желательно сразу брать топливный бак.

Самодельный рулевой вал делается из 20-мм трубы со стенками до 3 мм. Снизу обязательно ставится ограничитель хода.

Зубчатую пару при изготовлении квадрика на базе автомобиля лучше заменить цепной передачей. Это значительно упростит и удешевит техобслуживание.

Коробку переключения передач (КПП) рекомендуем механическую, поскольку с ней улучшается маневренность, к тому же при управлении квадроциклом заднюю, низкую либо высокую передачу всё равно приходится переключать вручную.

Входные валы из КПП нужно суметь направить непосредственно на задний и передний мосты.

Колеса чаще всего берутся от малогабаритных ВАЗов («Оки» или «Нивы») и обуваются резиной, соответствующей условиям эксплуатации (погода, местность и др.). Тормозная система выбирается в зависимости от колёс. Поворотные кулаки — тоже от «Нивы» либо «Оки».

Полный привод

Полноприводные квадроциклы характеризуются особо хорошей проходимостью — разумеется, при наличии достаточно надежного двигателя и шипованной резины (читайте о законе о зимней резине).

Если вы предпочитаете транспорт с полным приводом, необходимы рулевое управление от автомобиля, дифференциалы и привод механической трансмиссии.

Имеющаяся рама в этом случае не подойдёт, следует сварить новую под объем двигателя.

Подвески, как и рулевую систему, нужно взять с автомобиля. На передней необходимо предусмотреть место для установки редуктора.

Установка полноприводной модели требует не только специальных навыков умельца, но и дополнительных трудозатрат. Альтернативный вариант — купить готовый полноприводный узел — стоит денег.

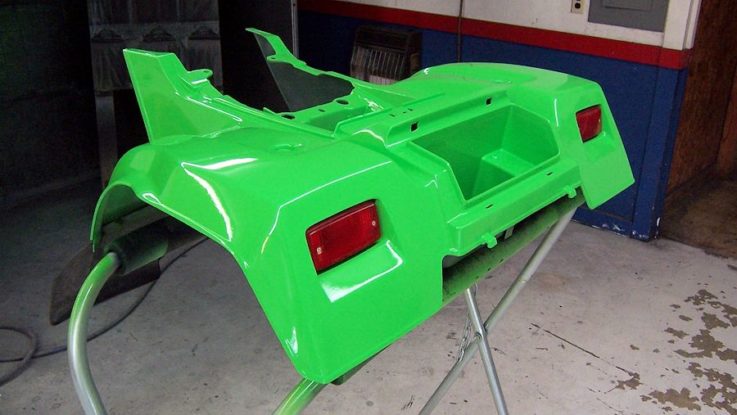

Корпус

Изготовление корпуса — далеко не самый простой этап истории, под названием: «как собрать квадроцикл своими руками». Подходящие материалы — стеклопластик и стекловолокно, проще сделать обвес из второго.

Сначала необходимо начертить, вырезать и соорудить из кусков прочного пенопласта, склеиваемых либо скрепляемых монтажной пеной, «болванку» корпуса. Затем — нанести на неё несколько слоёв стекловолокна, промазывая каждый эпоксидной смолой и вставляя между ними металлические крепления для присоединения корпуса к раме. В заключение — хорошенько высушить корпус, после чего погрунтовать, отшлифовать и покрасить.

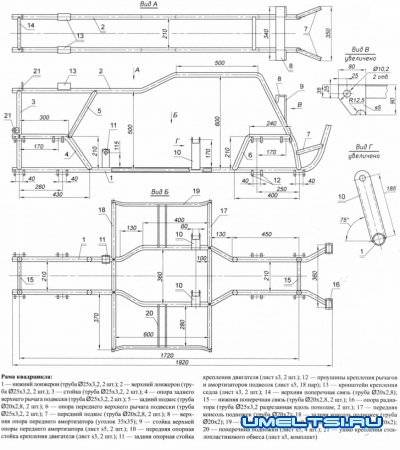

Рама квадроцикла своими руками чертежи

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.
Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.
Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.
В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.
Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.
Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.
После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.
Так как поверхность мне нужна была, как говорится, чем ровнее, тем лучше, а опыта было маловато, то провалы и ямки всё же оставались — заливал их где одной смолой, а где и с наложением кусочков стеклоткани. Смолы немного не хватило. Докупал уже в хозмаге, в коробочках. Работать с ней понравилось мне больше, поскольку уже расфасована, и оставалось лишь смешать компоненты. И сохла она побыстрее, чем приобретённая на фирме.
После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок. Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана.
Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.
Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.
В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.

Трансмиссия

Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками. Есть два возможных варианта управления:

1. С помощью рулевого колеса (в таком случае берется основа от машины).
2. С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.

Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:

1. Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
2. Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.

Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.

Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.

Квадроцикл своими руками: 6 вариантов сборки, подробная инструкция + видео

Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.

Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.

6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.

1. Мотоцикл «Урал».
2. Мотоцикл «Иж».
3. Мотороллер «Муравей».
4. Другой мотороллер (скутер).
5. Автомобиль «Нива».
6. Автомобиль «Ока».

Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.

Помимо деталей (комплектующих) для квадрика его создателю понадобятся:

• сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
• набор оборудования и инструментов;
• чертежи.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

• Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
• Список необходимых инструментов:

• сварочный аппарат;
• болгарка;
• дрель;
• набор ключей;
• различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Комплектующие квадрика:

• двигатель;
• рама;
• задняя и передняя подвески;
• рулевое управление;
• тормозная система;
• система охлаждения;
• глушитель;
• электрооборудование — аккумулятор, фары;
• корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Выбор основных частей

Следующим шагом будет подбор необходимых в первую очередь деталей, а именно:

• двигателя
• колес
• амортизаторов
• рамы
• заднего моста

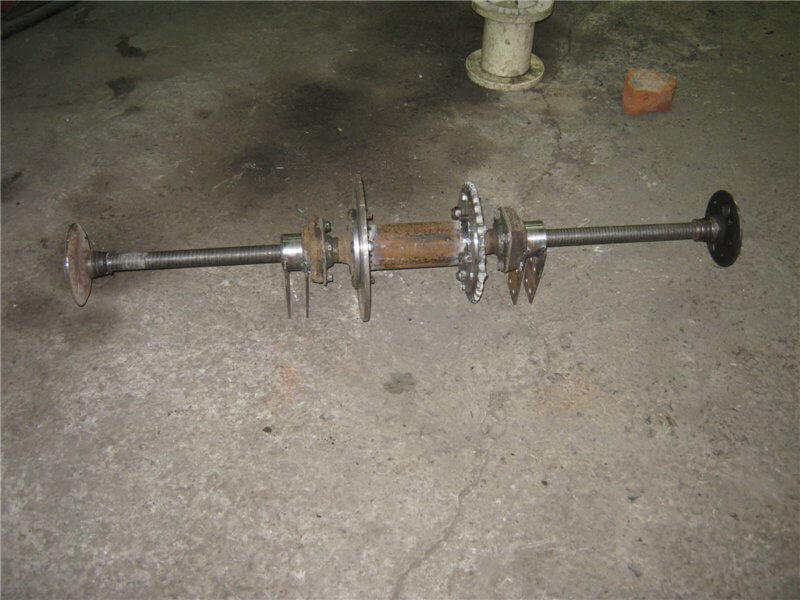

Если вы хотите собрать простой легкий квадрик с приводом только на заднюю ось, то предпочтительно выбрать двигатель от мотоцикла средней кубатуры, от 250 кубов и выше. В зависимости от бюджета постройки это может быть практически любой мотор от советского мотоцикла, желательно с цепной передачей за счет чего получится достаточно просто сделать привод задней оси. Ось можно изготовить из трубы, выполненной из конструкционной стали. В центре приварить фланцы для крепления ведомой звезды и дискового тормоза, а по бокам установить ступичные подшипники от авто, предварительно запрессовав их в изготовленные заранее корпусы.

Корпусы служат для крепления оси в сборе к маятнику. Маятник можно оставить стандартный, дополнительно усилив его и сделать новое крепление под суппорт дискового тормоза. Также, не забывая сделать крепления для тормозного шлага вдоль маятника.

Следующая наша задача выбор колес. И идеальным вариантом не только в плане доступности, но и по размерам будут колеса от Оки. Главная особенность в том, что такие штампованные диски очень легкие, идеально впишутся в пропорции самодельного квадроцикла, а самое главное на них отлично подходит резина от заводских квадриков, которая значительно улучшит проходимость. Как это выглядит, можно увидеть далее:

Подбор систем

В качестве тормозной системы используются новые детали либо с минимальным пробегом. Опасно устанавливать старые тормоза. Глушитель демонтируется со старой машины либо изготавливается самостоятельно из трубы. Если используется рама из другой машины, она должна надежно крепиться болтами ко дну мотора. Силовой агрегат устанавливается сзади либо спереди. Специалисты советуют надежно присоединить к раме привод с трансмиссией.

Если рама требует реконструкции, составные элементы демонтируются. На каркас нужно нарастить переднюю часть. На следующем этапе привариваются составные элементы рамы. При реконструкции каркаса от мотоцикла, отодвигаются подседельные стойки на 40−45 см. Вырезаются из металла и варятся багажники, которые затем фиксируются к раме. Полученная деталь самодельного квадрика красится любой краской.

Чтобы самостоятельно сделать раму, используется обычная труба, с толщиной стенок до 3 мм. Лонжероны лучше выполнить из трубы диаметром 25 мм, а подкосы — из трубы 20 мм. Элементы фиксируются точечной, а затем цельной сваркой. Аналогичным способом привариваются ушки от рычагов и амортизаторов к раме. Кронштейны рекомендуется фиксировать при монтаже остальных узлов и агрегатов.

Квадроцикл с полным приводом

Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.

Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.

Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.

Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.

К сожалению, не у каждого человека есть возможность приобрести квадроцикл в магазине. Все более или менее интересные модели сейчас стоят достаточно дорого, а покупать поддержанный квадроцикл, — это всегда определенный риск. В связи с этим, многие мотолюбители советуют сделать четырехколесный вездеход собственноручно, использую двигатель и запчасти от какого-нибудь старого советского мотоцикла. Ранее, мы уже рассказывали вам о том, как сделать квадроцикл из мотоцикла Урал. В сегодняшней же статье, мы поговорим о других донорах, которые можно использовать, если вы решили собрать квадроцикл своими руками.

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

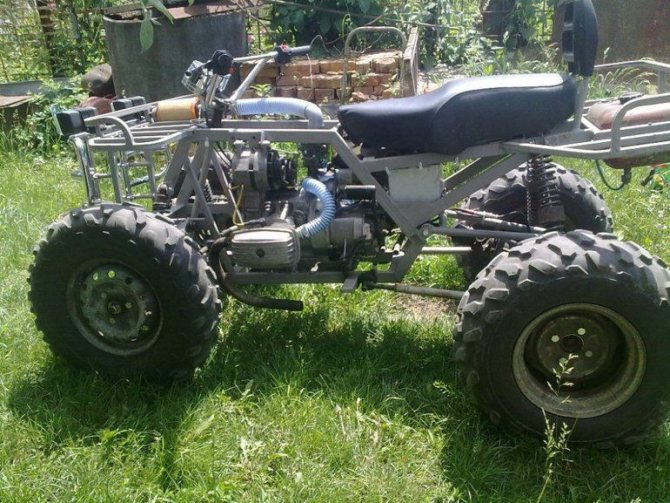

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Сборка

Разберем подробно ход постройки самодельного квадроцикла на базе четырехтактного жидкостного двигателя от «Оки». В этом случае используют пространственную раму сварного исполнения. Главные пары лонжеронов выполнены гнутыми; нижние сгибают по горизонтали, а верхние – по вертикали. Сгиб производится не своими руками в собственном смысле, а на трубогибе. КПП стоит брать с того же автомобиля «Ока». Шток внутри КПП удлиняют, делают выводы по обе стороны коробки, предусматривают фиксацию в двух положениях.

Уменьшенные передачи и блокирование дифференциалов не нужны. Рекомендуется собрать такой квадроцикл с рулевым колесом от «Урала», поскольку детали других мотоциклов слишком тонки. Рулевой вал поддерживается при помощи упирающего подшипника. В середине он будет поворачиваться внутри разъемного втулочного кронштейна из капрона. Сошку лучше сделать из листовой стали 8 мм в форме литеры Т.

Край стоечного элемента дополняют каналом диаметром 20 мм, куда вставляют и приваривают рулевой вал. Ушки оснащают коническими отверстиями для присоединения наконечников рулевых тяг. Такие отверстия придется усилить приваренными шайбами. Ушки чуть-чуть отгибают вниз, добиваясь почти полной параллельности тягам.

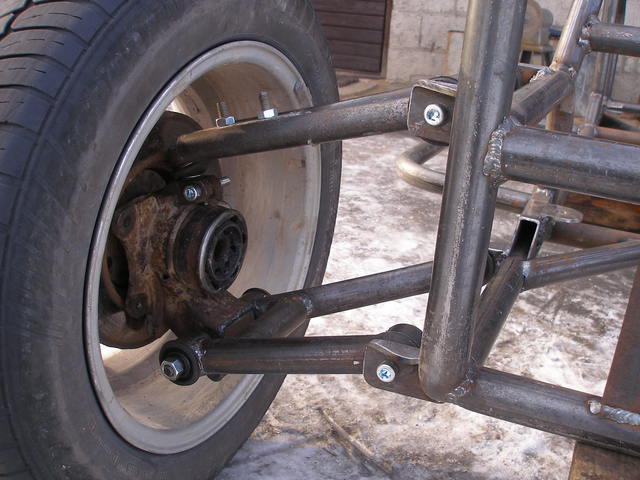

Используются колеса с независимой подвеской. Рычаги варят из круглых профилей ВГП-20. К колесным концам передних рычагов приваривают ступицы колес и поворотные кулаки, снятые с ВАЗ-2109. Пружины и амортизаторы (задние) берут с «Оки»

На ступицах ставят шпильки под нивовские колеса, а в передних кулаках добавляют поворотные рычаги (их делают своими руками). Глушитель также делают самостоятельно, по двухсекционной схеме. Чтобы обвес не коробился от перегрева, его защищают дистанционной крышкой. Патрубок на входе изолируют асбестом. Работу над обвесом начинают с изготовления контура (для этой цели идеально подойдет стальная труба 1х1х0,1 см, которую легко согнуть даже вручную).

Контур наваривают на раму, используя перемычки из этой же трубы. Их ставят там, где после окончания наклейки металл будет легко спилить. «Крылья» изгибают из оргалита и крепят саморезами на контур. Излишнюю крутизну устраняют полосками из того же оргалита. Фальшбак из-за сложной формы не выгибают; мотор обматывают полиэтиленом, а затем кладут слои монтажной пены, поочередно высушивая их.

Ножом из полностью высохшей пены вырезают нужную форму. Часть приборной панели с «Оки» крепят той же пеной. Заготовку окрашивают краской ПФ-115. По «болвану» создают уже готовое изделие при помощи стеклоткани и эпоксидной смолы. Из стеклоткани создают первый слой, а затем в дело вступает стекломат.

Отличия схемы могут быть продиктованы колесной формулой. Так, устройства 4х4 весят сравнительно мало. На многих из них ставятся классические редукторы с машин ВАЗ. Основной конструкционный материал — ВГП-32. Подвеску изготавливают из А-образных рычагов на базе ВГП-27.

Раздаточную коробку обычно создают оригинальной конструкции, с расчетом на отключение переднего моста. Сцепление можно сделать под левую ногу. Впрочем, такое решение уместно и на квадроциклах схемы 6х4. В качестве бензобака можно использовать пластиковые канистры. Для хозяйственных нужд иногда еще предусматривается использование съемной грузовой платформы.

Что потребуется для создания детского вездехода?

Прежде всего – определитесь с внешним видом вашего уникального квадроцикла и его размерами. Вы можете сделать внедорожный агрегат для ребенка любой сложности – здесь все зависит от ваших знаний и навыков. Если вы не хотите тратить месяцы на создание электроквадроцикла, остановитесь на более простой конструкции – в будущем, по мере взросления вашего ребенка, ее можно будет усовершенствовать.Основа любого транспортного средства — рама. Чертеж рамы детского квадроцикла своими руками необходим, чтобы соблюсти точность размеров всех элементов конструкции. Наверняка вы сможете сделать чертеж самостоятельно. Если вы предполагаете возможность в будущем усиления и модернизации вашего квадроцикла, тогда рама должна иметь хороший запас прочности в подвеске. Для рамы можно использовать как квадратный профиль подходящего размера (например, 25х25мм), трубу ¾ дюйма или готовую конструкцию с модели-донора– все зависит от вашего желания, фантазии и возможностей. Если рама делается самостоятельно, обратите внимание на качество сварочных швов.

Колеса, тормозная система и система рулевого управления, амортизаторы – следующий этап сборки квадроцикла для ребенка. Колеса большинство мастеров рекомендуют подбирать новые – можно, например, взять колеса для картинга или даже для садовой тачки ф320 мм. Если вы делаете квадроцикл для ребенка постарше, наверняка он захочет гонять на нем по бездорожью – тогда выбирайте колеса с широким протектором и купите штампованные диски ( пусть и самые простые). Это повысит безопасность квадроцикла и позволит ребенку преодолевать серьезные преграды.

Привод на два задних колеса для детского квадроцикла от электромотора достаточной мощности через редуктор (самодельный или готовый) – хорошее решение. Кнопка газа на руле порадует вашего юного водителя и сделает детский квадроцикл подобным настоящему. Система рулевого управления – важный элемент, обеспечивающий безопасность маленькому водителю и гарантирующая, что он сможет легко управлять своим квадратиком.

Доработка мест крепления

К раме квадроцикла крепятся все остальные части, поэтому каркас должен быть снабжен достаточным количеством точек крепления узлов. На раме размещаются двигатель, рулевое управление, тормозная система, трансмиссия, передняя и задняя подвески, корпус. После установки основных узлов нужно будет выбрать место для прокладки электропроводки, установки глушителя, бензобака, фар, сидения, багажника. На раме полноприводного квадроцикла количество точек крепления увеличится из-за увеличения сложности конструкции трансмиссии.

Кузов и проводка

На собранную раму прикрепляется навесное оборудование, бензобак и прочие элементы конструкции. Каждый узел нужно прочно зафиксировать на подготовленной платформе. Важно, чтобы после сборки транспортное средство оставалось устойчивым.

Для многих владельцев мототехники важно, чтобы внешний вид квадроцикла был эффектным. Поэтому дизайн нужно продумать заранее, до начала сборки. Потребуется установить место для водителя, осветительные приборы. Поворотники и фары также снимают с мотоцикла-донора.

Двигатель и аккумулятор

Эти компоненты подбирают с учетом возможностей и пожеланий юного райдера. Здесь нет предела фантазии – от мотора шуроповерта и до бесконечности. Важно, чтоб установленный электромотор давал возможность развить нужную скорость – для малышей достаточно и 5-8км/ч, для детей старше интересна, естественно, скорость нужна будет больше. При выборе аккумулятора учитывайте его возможности. Установка его должна быть выполнена таким образом, чтобы для подзарядки не нужно было бы разбирать квадроцикл. Можно использовать аккумулятор от донорского скутера, бесперебойника или другой подходящий.

Когда все компоненты будут установлены, позаботьтесь и об эстетической составляющей – ведь для ребенка в первую очередь важен внешний вид его транспорта. Можно использовать элементы обвеса от старого квадроцикла или разработать собственные – все зависит от желания, финансовых возможностей и наличия свободного времени.

Детский электроквадроцикл своими руками – это удовольствие для взрослых и радость для ребенка от обладания уникальным личным транспортом. опубликовано

Передняя подвеска

Как только задняя подвеска закончена и установлена, можно переходить к передней части мотоцикла, в которой все несколько сложнее. В случае, когда мы имели дело с задней подвеской, у нас была возможность выбирать, сколько амортизатором будет установлено. При создании передней подвески у нас только один вариант – использовать два амортизатора.

На роль донора для передней части квадроцикла отлично подойдет автомобиль Ока. С нее нам понадобятся амортизаторы, поворотные узлы и рулевая трапеция. Однако будьте готовы к тому, что запчасти все-равно придется изменять, — что-то приваривать, отпиливать, подпиливать. Также неплохим и более простым вариантом, будет установка моноблока с фиксированными колесными плоскостями. Тогда вам не придется искать рулевую трапецию, муфты, шарниры и прочие запчасти.

Моноблок - это действительно простой вариант, ведь для установки понадобится буквально час времени. Единственный минус такой конструкции передней подвески, это более тяжелый механизм. Поворачивать руль будет несколько сложнее, чем при подвеске с амортизаторами.

Самодельный снегоход из Урала

Большинство умельцев, которые пробовали конструировать своими руками снегоход сталкиваются с проблемой выбора легкого двигателя, обладающего большой мощности. Также трудно найти траковую гусеницу.

Важные критерии, которым должен отвечать самодельный снегоход:

Хотелось бы по возможности максимально упростить схему, чтобы изготовление агрегата в домашних условиях не сопровождалось трудностями. Изделие должно получиться как можно дешевым, иначе выгоднее купить готовый заводской аналог.

Изобретатель ответственен перед покупателями, предлагая им транспортное средство повышенной опасности.

Свести к минимуму наименование деталей, которые требуют обработки на токарном или другом станке. Иначе усложняется процесс изготовления агрегата, ведь в современных условиях найти необходимый станок и специалиста, который умеет обращаться непросто.

Можно воспользоваться одним из двух мотоциклетных двигателей для самодельного снегохода: легкий «ИЖ-планета» или тяжелый «Урал». Опытным путем приходишь к заключению, что последний вариант гораздо лучше.

Особенности самодельного снегохода

1. При выборе и доработке ходовой части можно воспользоваться схемой снегохода «Буран». Система гусениц в виде катков, но для самодельного агрегата понадобилась только одна из них.
2. Реализация силовой передачи с коробки передач на ведущий вал становится возможной посредством цепи.
3. В передней части расположена пара стоек, которые рассчитаны на то, что вместо колес должны быть лыжи. Стойки укомплектованы пружинами от задних амортизаторов мотоцикла «Иж-планета».
4. Пробег самодельного снегохода свыше 3-х тыс. км не отразился на работе двигателя – перегрев отсутствовал. Проходя расстояние равное 90 км снегоход потребляет почти 10 л бензина.

При комплектации снегохода ижевским двигателем, результат оказался намного хуже. Самоделки из мотоцикла Урал на гусеницях или лыжах – это сложная задача, но выполнимая.
