Механизм газораспределения трактора Т-40 и декомпрессор

Устройство топливного насоса ТНВД Т-40

Корпус ТНВД трактора Т-40 изготовлен из алюминия, неразъемный и имеет три полости — насосную, регуляторную и кулачкового механизма. В данных полостях размещены соответственно кулачковый и эксцентриковые валы, а также плунжерная пара с приводом. Топливоподкачивающий насос крепится к боковой стенке корпуса, приводимый в действие от кулачкового вала посредством эксцентрикового вала. При помощи шлицевой втулки кулачковый вал получает вращение от двигателя трактора. Насос имеет фланцевое крепление.

Устройство ТНВД УТН-5 трактора Т-40
: 1 — установочный фланец; 2 — шлицевая втулка; 3 — гайка привода; 4 — крышка с манжетой; 5 — толкатель; 6 — ограничительная шайба; 7 — демпферная пружина; 8 — груз регулятора; 9 — муфта; 10 — промежуточная шестерня; 11 — корпус насоса; 12 — секция высокого давления; 13 — сапун-маслозаливное отверстие; 14 — лимб; 15 — крышка с корректором; 16 — вал регулятора; 17 — винт; 18 — пружина; 19 — корпус корректора; 20 — шток корректора: 21 — пружина регулятора; 22 — рычаг корректора; 23 — ось серьги пружины; 24 — ось основного рычага; 25 — ступица регулятора; 26 — крышка с подшипником; 27 — топливоподкачивающий насос; 28 — ведомая коническая шестерня; 29 — ведущая коническая шестерня: 30 — эксцентриковый вал; 31 — кулачковый вал; 32 —втулка привода дозатора; 33 — поводок привода дозатора; 34 — винт положения «стоп»; 35 — винт максимальных оборотов; 36 — рычаг управления; 37 — основной рычаг; 38 — эксцентриковый палец; 39 — тяга; 40 — пружина: 41 — отверстие уровня масла.

Оценка точности впрыска

Разброс показателей должен быть не больше 10. Чтобы оценить показатель точности впрыска, необходимо:

1. Из вытачки на маховике устанавливается фиксирующая деталь. Фиксировать верхние позиции не нужно.
2. Вал проворачивается на полтора оборота.
3. Вал вращают аккуратно, оценивая состояние горючего в отсеке.

Когда горючее начнет двигаться, нужно следить, чтобы на футляре маховика совпадали с числом показателя, который указан на муфте ОВТ. Если выявятся расхождения, то отворачиваются фиксаторы, а после вращается муфта на кромке в обратном направлении. Затем фиксаторы возвращаются в исходное положение, оценивается угол впрыска.

В идеале, выставление угла впрыска должно выполняться с использованием специального оборудования профессиональными мастерами. Самостоятельно провести эту процедуру не просто. В случае неправильной оценки работы зажигания, могут возникнуть нежелательные последствия, которые будет проблематично исправить.

Как осуществляется регулировка клапанов на тракторе Т-40

В состав распределительного устройства включены:

• распределительный вал;
• газораспределяющие шестеренки;
• механизм клапанов, оснащенный приводом.

Привод включает в себя коромысленные стойки и непосредственно сами коромысла, а также другие элементы механизма. Среди них:

Газораспределяющее устройство осуществляет свой функционал определенным образом. Так, начинается процесс с приведения в действие распределительного вала: делается это благодаря взаимодействию зубчатых колес коленчатого вала с распределительным валом и шестерни, находящейся между ними. При функционировании распределительного вала поднимаются толкатели и сквозь другие элементы установки производится процесс раскрытия клапанов: выпускающих и впускающих. После этого движение продолжается, кулачок удаляется от толкателя и под постоянным воздействием специальной пружины клапан постепенно закрывается. Действующие элементы при этом приходят в стартовое расположение. По окончании всех этих действий цикл повторяется с самого начала, как того требуют фазы распределения газа.

Чтобы рассматриваемое устройство работало одновременно с системой подачи топлива, шестеренки распределительного вала, а именно топливного насоса и промежуточного колесного крепления нужно монтировать именно туда, куда это предусмотрено специальными метками, обозначенными на шестернях.

Рассмотрим, как происходит регулировка клапанов на тракторе Т-40. Механизм распределения газа нуждается в регулярном внимательном специализированном обслуживании, которое подразумевает под собой выверку и выравнивание промежутков клапанов трактора Т. Кроме того, необходимо следить за достаточной смазкой всех составляющих распределительного вала, а также тем, насколько плотно они прилегают к местам, где им положено находиться.

Специалисты рекомендуют проводить техническое обслуживание по прошествии минимум 480 часов функционирования.

Проверьте порядок установки данных деталей и, если это требуется, отрегулируйте расстояния, которые образуются между клапанными стержнями и коромыслами. Если двигатель не был предварительно разогрет, расстояние между выпускающим и впускающим должно быть не менее 0,3 мм.

Отвечая на вопрос, как отрегулировать клапана трактора, рассмотрим стандартную регулировку клапанов Т-40. Прежде чем начинать процедуру, нужно понимать, что придется поддерживаться определенней последовательности.

Клапаны на Т-40 регулируются только при охлажденном двигателе трактора. Перед осуществлением работ необходимо немного развернуть контргайку винта регулировки, который находится на коромысле и, постоянно подкручивая винт, установить зазор, который будет соответствовать требованиям. При этом рекомендуется использовать специальный щуп. По окончании выравнивания зазоров необходимо затянуть контргайку и финально померить зазор.

Принцип работы ТНВД Т-40

Когда кулачковый вал совершает вращение, плунжер насоса создает возвратно-поступательное движение. При набегании кулачка на ролик вала происходит нагнетательный ход, а под действием возвратной пружины создается ход всасывания. Помимо этого, плунжер от вала регулятора через зубчатую втулку и промежуточную шестерню принимает вращение, исполняя при этом функцию распределителя топлива по цилиндрам. Плунжер совершает четыре рабочих цикла, один полный оборот и четыре двойных хода за один оборот кулачкового вала. Через конические шестерни совершает вращение вал регулятора от кулачкового вала. Ступица регулятора соединена с валом регулятора демпферной пружиной. При повреждении пружины, ступица начинает работать на жесткий упор штифтом. Путем осевого перемещения дозатора изменяется количество подаваемого топлива. Режим работы двигателя задают поворотом рычага управления, соединенного рычажной системой и пружиной регулятора с дозатором. При запуске двигателя подача топлива автоматически увеличивается дополнительным ходом дозатора под влиянием пружины пуска, которая перемещает тягу и рычаг в положение максимальной подачи топлива. Пружинный корректор применяется для увеличения подачи топлива при перегрузке двигателя. В его корпусе расположены пружина, шток, контргайка и регулировочный винт. Характер и размер корректировки подачи топлива определяются соответственно выступанием штока относительно корпуса, предварительным натяжением пружины и ее жесткостью. Подача дизельного топлива принудительно прекращается рычагом управления или регулятором при достижении максимальной частоты вращения. В обоих вариантах перемещение рычажной системы приводит к смещению дозатора в крайнее нижнее положение.

Советы практиков

1. При необходимости демонтажа ТНВД для сохранения положений циклов работы двигателя и насоса с установленным углом впрыска производите демонтаж узла в положении коленчатого вала дизеля при совпадении отверстия маховика и установочного щупа с тактом сжатия в первом цилиндре. Зафиксируйте положение вала ТНВД. Во время сборки нужно будет просто установить коленвал в соответствующее положение и установить насос.
2. На двигателях с высокой выработкой в зацеплении распределительных и приводных шестерёнок возникает эффект дополнительного опережения впрыска. Для устранения — устанавливают впрыск позже, индивидуально подбирая смещение регулировочной шайбы против часовой стрелки.
3. При неустойчивой работе двигателя на холостых оборотах обратите внимание на люфт, образовавшийся в результате выработки на шлицах втулки привода и регулировочной шайбе насоса. Износ может являться следствием изменения углов впрыска топлива, которые порождают неустойчивую работу дизеля.
4. При необходимости корректировки впрыска, для отслеживания порядка работы цилиндров и определения тактов сжатия можно отпустить штуцера секций ТНВД, и проворачивая коленчатый вал наблюдать за периодичностью появления подтёков топлива. Появление вытека топлива на секции насоса укажет момент такта сжатия в соответствующем цилиндре дизеля. Такой приём освобождает от снятия клапанной крышки для наблюдения за клапанами.

Процесс установки впрыска на двигателе Д 240 МТЗ-80 (82) идентичен регулировке на тракторах ЮМЗ 6 , ДТ-75, Т-40 с четырёхцилиндровыми силовыми дизельными агрегатами. Установка точности момента впрыска на дизеле является важным фактором, влияющим на устойчивость работы агрегата, развитие мощности, расход топлива и другие эксплуатационные показатели трактора. Регулировку впрыска осуществляют при условии настроенных распылителей форсунок, исправном ТНВД с настроенной равномерной дозировкой подачи топлива каждой плунжерной пары.

Секция высокого давления топливного насоса трактора Т-40

Данная секция необходима для подачи топлива под высоким давлением в цилиндры двигателя в необходимом количестве, в определенное время и последовательности. Секция состоит из дозатора, втулки, плунжера, пружины, тарелок и зубчатой втулки. Секция ТНВД смонтирована в вертикальном гнезде корпуса насоса. Во втулке плунжера находятся штуцера с нагнетательными клапанами двойного действия пластинчатого типа. Резиновое кольцо, находящееся в уплотнительной канавке втулки, обеспечивает разделение масляной и топливной полостей насоса и их герметичность. Весь механизм в сборе фиксируется монтажной чекой, удаляемой после монтажа секции в корпус топливного насоса. Втулка плунжера оснащена центральным рабочим каналом, по которому передвигается плунжер, два всасывающих отверстия, полость дозатора и распределительные каналы. Центральный канал плунжера соединяет надплунжерное пространство при помощи распределительного отверстия с соответствующим отверстием втулки и через поперечное сквозное отверстие с отсечной полостью насоса.

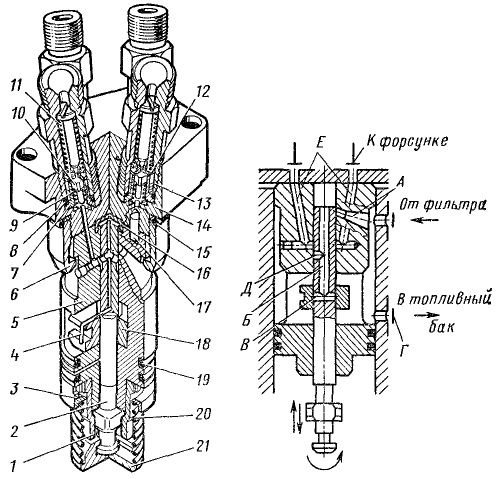

Секция высокого давления насоса УТН-5
: 1 — зубчатая втулка; 2 — плунжер; 3 — верхняя тарелка пружины; 4 — монтажная чека; 5 — втулка плунжера; 6 — соединительная гайка головки насоса; 7 — седло нагнетательного клапана; 8 — прокладка клапана; 9 — пружина обратного клапана; 10 — обратный клапан; 11 — пружина нагнетательного клапана; 12 — нагнетательные клапаны; 13 — штуцер высокого давления; 14 — головка насоса; 15, 19 — уплотнительные кольца; 16 — колпачок втулки плунжера; 17 — установочный штифт; 18 — дозатор; 20 — пружина толкателя; 21 — нижняя тарелка пружины; А — отверстие подачи топлива; Б — центральный рабочий канал; В — отсечное отверстие; Г — демпфер; Л — распределительное отверстие; Е — распределительные каналы.

Принцип работы

Секция топливного насоса работает следующим образом. При перемещении плунжера вниз и одновременном вращении (всасывание), топливо из полости всасывания поступает по каналу в надплунжерное пространство через отверстие во втулке. При перемещении плунжера вверх (нагнетание) топливо частично подается обратно во всасывающую полость до того, как торец плунжера перекроет всасывающие отверстия во втулке. В это время (начало подачи) распределительное отверстие совершающего вращение плунжера совпадает с каналом во втулке. Из надплунжерного пространства топливо подается по топливопроводам к форсункам двигателя через канал, распределительное отверстие, канал во втулке, канал в головке и нагнетательные клапаны. Подача дизельного топлива осуществляется до тех пор, пока отсечные отверстия плунжера не выйдут из дозатора. Далее осуществляется разгрузка топливопровода высокого давления через обратный клапан и жиклер нагнетательного клапана. Пластинчатые клапаны двойного действия создают возможность одинаковой разгрузки всех топливопроводов высокого давления. Объем подаваемого топлива меняется путем осевого перемещения дозатора по плунжеру регулятором посредством системы рычагов. Наибольшая подача создается при крайнем верхнем положении дозатора. При перемещении дозатора в крайнее нижнее положение прекращается подача топлива, так как всасывающее отверстие во втулке перекрывается.

Способы обеспечения теплового зазора

При верхневальной схеме распредвал воздействует на стержень клапана либо напрямую, либо через коромысло. Применение коромысла позволяет уменьшить перепад профиля распредвала относительно величины максимального перемещения клапана при открытии. При непосредственном воздействии распредвала на стержень клапана стержень воспринимает значительную боковую силу, которая приводит к повышенному его износу. Чтобы избежать этого, торец стержня накрывают специальным стаканом, который принимает на себя боковую силу, двигаясь в собственном направляющем гнезде, и передаёт осевую силу на клапан. Между стаканом и кулачком распредвала устанавливают регулировочные шайбы. Если же в конструкции имеются коромысла, то на них устанавливают специальные регулировочные винты с контргайками.

Многие современные двигатели, особенно имеющие более двух клапанов на цилиндр, оснащаются гидравлическими компенсаторами зазоров в клапанах. В этих конструкциях регулировка тепловых зазоров не требуется.

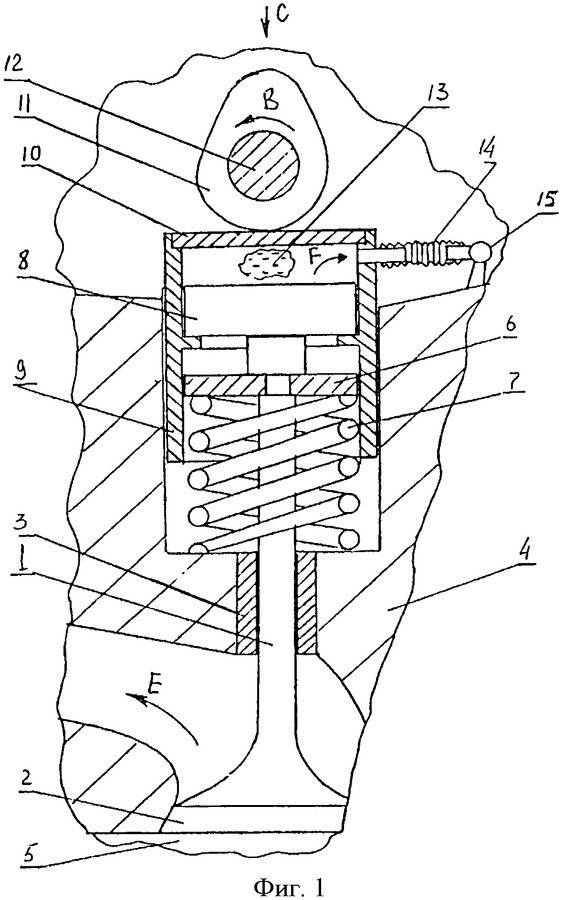

Гидрокомпенсатор позволяет при любой температуре клапана иметь нулевой зазор в приводе

Изначальная установка рябчика зажигания двигателя Д-240

Для того чтобы установить изначально рябчик зажигания на двигателе Д-240. Необходимо подвести поршень 1 го цилиндра в ВМТ на такт сжатия. Это можно сделать таким способом.

Возьмем электрод или кусок проволоки и в отверстие под форсунку опустить до поршня. По клапанам на головке необходимо поймать такт сжатия и подвести поршень к верхней мертвой точке. При движении электрода вверх проворачивая ключом колен вал поймаем ВМТ. Когда вставим ВМТ делаем следующее.

Ключом проворачиваем ТНВД за вал на насосе, которой крепит шестерню рябчика. Подводим МТЗ-80 впрыска, наблюдая по входу топлива из первого плунжера.

Когда у нас подведен поршень в такт сжатия и насос в такте впрыска, то устанавливаем рябчик зажигания на место и крепим 2 болтами. Это будет правильное вставление зажигания, а далее по работе двигателя на ваше усмотрение выставляйте раньше или позже зажигание путем перемещения 2 болтов регулировки зажигания.

Схема работы регулятора ТНВД Д-144 трактора Т-40

1 — ведущая шестерня; 2 — ведомая шестерня; 3 — шайба блокировки вала регулятора; 4 — стугрща регулятора; 5 — груз регулятора; 6 — пружина пуска; 7 — дозатор; 8 — тяга; 9 — эксцентриковый палец; 10 — основной рычаг регулятора; 11— вал регулятора; 12 —ось рычага управления; 13 — рычажная втулка; 14 — рычаг управления регулятором; 15 — ВИНТ «СТОП»; 16 — контргайка; 17 — винт максимальных оборотов; 18 — пружина регулятора; 19 — ось рычага корректора; 20 — рычаг корректора; 21 — регулировочный вннт корректора; 22 —пружина корректора; 23 — корпускорректора; 24 — шток корректора; 25 — муфта регулятора; 26 — демпферная пружина; 27 — штифт; 28 — вал привода подкачивающего насоса. Соединительная ось серьги пружины удерживает рычаг 20 корректора в проушинах основного рычага. Данное соединение выполнено с определенным зазором, допускающим независимое движение основного рычага под действием пружины 6 пуска в сторону дополнительного увеличения подачи топлива при пуске дизеля. Ступица 4 регулятора связана с валом 11 регулятора через демпферную пружину 26, шайбу 3 блокировки и штифт 27. Такое соединение обеспечивает снятие динамических нагрузок и колебаний, передающихся от привода насоса, и исключает возможность разноса дизеля при поломке пружины. На верхнем торце вала 11 регулятора нанесена риска, а в крышке имеется лимб 14, необходимый для установки или проверки правильности распределения. При работе дизеля Д-144 трактора Т40 всякое изменение нагрузки приводит к изменению частоты вращения коленчатого вала. Грузы, преодолевая натяжение пружины регулятора, расходятся под действием центробежных сил с увеличением частоты вращения или же сходятся при ее снижении. Отклонение грузов вызывает перемещение муфты 25 и основного рычага 10, которое передается через систему рычагов к дозатору. Подача топлива при этом уменьшается или увеличивается, в результате чего обеспечивается заданная частота вращения коленчатого вала дизеля.

Работа регулятора насоса НД-21/4 при пуске дизеля

Для пуска дизеля рычаг 14 управления регулятором устанавливают в промежуточное положение. Основной рычаг 10 под действием пружины 6 пуска выбирает зазор в соединении с осью 19 рычага 20 корректора, устанавливается в крайнее нижнее положение и через систему рычагов перемещает дозатор 7 в крайнее верхнее положение, обеспечивая необходимое для пуска дизеля увеличение цикловой подачи топлива. После пуска дизеля с увеличением частоты вращения кулачкового вала насоса ТНВД НД-21/4 дизеля Д-144 трактора Т-40 центробежная сила грузов 5, преодолевая усилие пружины 6 пуска, перемещает муфту 25 регулятора, основной рычаг 10 и дозатор 7 в сторону уменьшения подачи топлива до включения в работу пружины 18 регулятора.

Работа регулятора при максимальной частоте вращения коленчатого вала дизеля в режиме холостого хода

При работе дизеля на максимальной частоте вращения в режиме холостого хода основной рычаг 10 находится в таком положении, при котором центробежная сила грузов, приложенная к нему через муфту 25 регулятора, уравновешивается усилием пружины регулятора и через систему рычагов устанавливает дозатор 7 в положение, при котором обеспечивается соответствующая подача топлива. Зазор в сопряжении основного рычага 10 и рычага 20 корректора выбран, и они работают как один рычаг. Корректор в работе не участвует.

Работа регулятора топливного насоса НД-21/4 при номинальной нагрузке дизеля Д144

По мере увеличения нагрузки дизеля от холостого хода до номинальной частота вращения вала дизеля и насоса снижается. Центробежная сила грузов, действующая на основной рычаг 10 через муфту 25, уменьшается. Основной рычаг 10 и рычаг 20 корректора под действием пружины 18 регулятора перемещаются в сторону увеличения подачи топлива до соприкосновения рычага 20 корректора со штоком 24 корректора; усилие от центробежных сил грузов уравновешивается усилием пружины регулятора. При увеличении нагрузки рычаг упирается в шток корректора. Соответственно колебаниям рычага 10 дозатор 7 изменяет свое положение на плунжере и таким образом изменяет подачу топлива.

Работа регулятора насоса НД-21/4 при перегрузке дизеля Д-144 трактора Т-40

При увеличении нагрузки выше номинальной заметно снижается частота вращения коленчатого вала дизеля и вала насоса. Усилие от центробежной силы грузов уменьшается, основной рычаг 10 и рычаг 20 корректора под действием пружины 18 регулятора перемещаются в сторону увеличения подачи топлива, нажимая на шток 24 и сжимая пружину 22 корректора. При этом дозатор 7 получает дополнительный ход, увеличивая подачу топлива и, следовательно, крутящий момент дизеля.

Работа регулятора ТНВД НД-21/4 при остановке трактора Т-40 (принудительным прекращением подачи топлива)

Подача топлива прекращается установкой рычага 14 управления в положение «Стоп». При этом пружина регулятора толкает вниз основной рычаг, который устанавливает дозатор в крайнее нижнее положение — подача топлива к форсункам прекращается.

Механизм газораспределения

Прежде чем выяснить, как выставить зажигание на Т 40 с ТНВД от МТЗ, целесообразно более подробно ознакомиться с устройством газораспределительной системы этой популярной модели трактора. ГРМ агрегата представляет собой специальный узел, предназначенный для формирования оптимальных для работы двигателя условий. К числу наиболее значимых элементов его конструкции целесообразно отметить:

Важным элементом конструкции трактора, который необходим для его успешного старта в условиях низких температур, представляется декомпрессор. Помимо старта, он активно участвует при необходимости срочной остановки двигателя. Основными элементами его конструкции представляются рычаги, рейки, а также шарниры.

Как Выставить Зажигание На Тракторе Т 40

Как правильно установить зажигание на t 40

Как это регулируется зажигание на тракторе Т-25?

Насколько я помню тракторные классы, трактор Т-25. Дизель, следуя за воспламенением консистенции, увеличивает давление воздуха именно тогда, когда поршень находится почти в его верхней мертвой точке. Когда это решается, впускной и выпускной клапаны закрываются, производится впрыск топлива и он начинает светиться. Механизмом, ответственным за впрыск топлива, является топливный насос высокого давления. топливный насос высокого давления. Топливный насос высокого давления имеет монтажный фланец с диаметрально обращенными отверстиями, предназначенными для него. Вращение топливного насоса высокого давления вдоль этих посадочных отверстий также изменяется момент введения

топлива.

система выбрала миф, ответ лучший

добавить спасибо выбранной ссылке

Трактор Т 25 (Владимир), как и другая сельхозтехника, нуждается в своевременном обслуживании.

Так получилось, что трактор

останавливает запуск, теряет тягу, особенно после ремонта, замены топливного насоса. Тогда специалисты рекомендуют отрегулировать момент зажигания на двигателе D 21.

Начальная точка впрыска топлива (впрыска) в двигатель D 21 трактора T 25 должна совпадать с отметкой T на шкиве.

В конце видео для просмотра вы можете наглядно увидеть, как регулировать время впрыска топлива в дизельный двигатель трактора Т 25.

Т-25. это дизельный трактор, поэтому они приходят к выводу, что на самом деле смесь воспламеняется воздухом под высоким давлением в тот момент, когда поршень фактически находится в верхней мертвой точке. Поэтому, чтобы отрегулировать двигатель, необходимо отрегулировать топливный насос с максимальным давлением. И регулирование осуществляется там, где есть специальный фланец.

Хорошего вам времени суток.

Здесь правда, что некоторые уже заявили, что указано в вопросе Трактор Т. 25 это дизель. И правильно, создатель лучшего ответа написал нашему клиенту, что воспламенение происходит от давления воздуха высокого давления в тот момент, когда поршень находится в своей наивысшей точке.

Я также хочу добавить несколько слов.

В тракторе T. 25 режим скорости регулируется путем регулировки натяжения пружины регулятора с помощью регулировочного винта, ввинченного в рычаг управления.

Следует также сказать, что максимальная скорость холостого хода двигателя определяется конфигурацией жесткости пружины методом увеличения или уменьшения числа ее оборотов в минуту.

Несколько слов отрегулируйте регулировку топлива (или крутящий момент двигателя):

Как правильно установить привод Trambler? Секция на ЗМЗ-402.

он держал вспомогательный насос в блендере, поскольку первый был поврежден в довольно тщетном эпизоде. а в последнее время было полезно проехать 10 километров

с абсолютной плантатором картофеля. здорово, что гидравлика была поднята и удерживается.

просто зашел и все в середине дороги. не было желания меняться ночью. Эти вещи. Утф миф приобрел вторую руку после ремонтных работ.

Пт 10-17. Сб 10-15. Как-то так получилось, что на данный момент нас попросили описать этот процесс на собрании 5 жителей нашей планеты на разные темы.

Я решил описать это в БЖ, вдруг на следующий день кто-то другой проиграет. Ведь контроль из книги. Чтобы проверить настройку эпизода зажигания, открутите первую счетную пробку от радиатора цилиндра и накройте ее трубкой из мятой бумаги.при посадке.

После этого факта осторожно закрутите коленчатый вал двигателя с помощью гаечного ключа до начала такта сжатия в первом цилиндре, который характеризуется выбросом картонной заглушки, закрывающей отверстие свечи зажигания. Продолжая вращать вал, установите поршень первого цилиндра в положение, соответствующее эпизоду зажигания свечей зажигания на электродах свечи 10 градусов c.

Чтобы выяснить точность настройки контактов переключателя на размыкание, поворачивая кулачок по часовой стрелке, одновременно нажимая рычаг четырьмя пальцами, индикаторная лампа должна погаснуть или свечение нити должно быть меньше. Затем, не меняя положения корпуса распределителя, затяните гайку наконечника, наденьте крышку распределителя на корпус с защелками и закрепите корпус первого цилиндра и вставьте наконечник его электрического провода в гнездо расположенной крышки терминала. выше клеммы 6 корпуса распределителя. Всем привет! Всем привет!
