Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для самоделки, берутся со старых мотоциклов и металлолома. В качестве движка, который часто ставят на самодельные мотокультиваторы, можно использовать мотор с Дружбы — бензопилы.

Такой двигатель обладает достаточной мощностью, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное использование мотокультиваторов. Многие ставят на мотоблок движок от мотороллера Муравей, который обладает отличными характеристиками и параметрами для работы на дачном участке.

Для создания мотоблока в домашних условиях понадобятся следующие запчасти и материалы:

• Стальные уголки размером 36х36 мм или трубы 60х50х2 мм. Из этих деталей можно собрать раму для мотоблока.
• Двигатель в полной сборке.
• Топливный бак.
• Выхлопная система.
• Воздушный фильтр.
• Кикстартер.
• Руль, на котором должны стоять ручки сцепления и газа.

Сделать своими руками мотоблок помогут следующие инструменты:

• Аппарат для сварки.
• Дрель.
• Тиски.
• Набор рожков и накидных ключей.
• Машинка для шлифования, на которой должен быть установлен специальный диск для резки металла.

Инструкция

Не существует единой рекомендации, из чего же изготавливать самодельный минитрактор? На это влияет достаточно много факторов, главный из которых – наличие у вас той или иной техники в хозяйстве, которую можно использовать за основу будущего самодельного агрегата.

Поэтому, целесообразно будет рассмотреть самые различные варианты изготовления в домашних условиях, среди которых каждый может почерпнуть что-то полезное конкретно для себя.

На базе мотоцикла Урал

Самодельные минитрактора из мотоцикла Урал являются довольно распространенным способом в силу того, что подобные мотоциклы обладают достаточно мощным двигателем, который вполне подходит для использования в минитракторе.

На базе мотоцикла Урал

Подобные самодельные изделия могут принимать самую различную форму, напоминающую многие заводские трактора, но общее в них одно – это довольно большая переделка рамы мотоцикла. Это вполне объяснимо ведь исходный мотоцикл мало чем напоминает минитрактор как таковой.

Основная работа по переделке рамы заключается в поднятии базы, а также смещением центра тяжести к центру искомого агрегата.

Также нужно позаботиться о дополнительной колесной паре, ведь задние колеса должны большего диаметра, чем передние. Не лишним будет и применение дополнительного понижающего редуктора, но можно обойтись и заводской передачей мотоцикла.

В качестве рулевого управления можно оставить заводской вариант от мотоцикла, но можно заменить и на автомобильный руль от ГАЗ-53.

Более подробно о самодельном минитракторе на базе мотоцикла Урал смотрите на видео:

На базе ЛуАЗа

Понятно, что из автомобиля ЛуАЗ будут взяты далеко не все компоненты и запчасти, но основные составляющие, такие как трансмиссия, тормозная система, а также КПП были взяты от искомого автомобиля.

Самодельный минитрактор из ЛуАЗа своими руками будет включать в себя несколько основных рабочих узлов:

• Рамная конструкция, сваренная из швеллера. При желании, раму можно немного удлинить, если будет использоваться другой двигатель.
• Задний мост сделан самостоятельно, с использованием полуосей от трактора Т-25.
• Диски для колес изготавливаются из обода от ГАЗ-21, с использованием внутренних частей ЛуАЗовских дисков.
• В качестве переднего моста были взяты части моста от Т-25, на которые были установлены самодельные ступицы и колеса от ворошилки.
• В качестве двигателя используется УД-25, который соединяется с КПП через пару последовательных клиноременных передач с передаточным числом 3. Сцепление, в данном случае, включается посредством натяжения ремня.
• Рулевое управление можно взять от автомобиля ВАЗ 2105, либо оставить ЛуАЗовский вариант.

Отдельного рассмотрения заслуживает механизм присоединения дополнительного навесного оборудования, без которого спектр работ минитрактора достаточно ограничен.

Вот подробный перечень всех манипуляций по изготовлению данного механизма:

• В качестве базы был использован гидроцилиндр от старой сельскохозяйственной техники. В искомом виде его использовать нельзя, поэтому его нужно немного укоротить.
• Гидроцилиндр нужно располагать чуть правее от центра конструкции. Это позволяет сделать в задней части рамной конструкции отверстие, через которое будет привод заднего моста к дополнительному оборудованию, т.е вал отбора мощности. Ниже на фото показано все более подробно.

На базе Оки

Самодельные минитрактора из Оки фактически ничем не отличаются от подобных самодельных агрегатов, сделанных из прочих советских автомобилей. Процесс изготовления будет следующим:

• На первоначальном этапе нужно изготовить рамную конструкцию. Для этих целей подойдет листовое железо, а также металлические балки швеллера. Сама конструкция представляет собой стандартную прямоугольную форму, сваренную из металлических уголков.
• Конструкции заднего и переднего моста будут изготовлены из составляющих частей Оки, что также довольно удобно.

Самодельный агрегат будет компоноваться с двигателем Ока, который представляет собой половинчатый двигатель, вполне подходящий для применения в конструкции минитрактора, поэтому не нужно думать о приобретении другого мотора. Однако, используя его, нужно дополнительно предусмотреть несколько нюансов:

• необходимо увеличить колесный просвет агрегата для лучшей проходимости;
• усилить передние и задние лонжероны, ведь на них будет основная нагрузка в работе;
• также необходимо предусмотреть механизм сцепки, к которому бы устанавливалось дополнительное навесное оборудование.

Самодельный минитрактор из Оки своими руками, чертежи которого представлены выше, является довольно оптимальным решением не только по изготовлению качественного самодельного агрегата, но и по реализации вышедшей из строя Оки.

В принципе, если у вас нет этого автомобиля, его можно приобрести за довольно небольшие деньги. При этом, покупать автомобиль «на ходу» совсем необязательно, ведь в конструкции минитрактора будут использоваться лишь отдельные комплектующие автомобиля, поэтому можно существенно сэкономить на покупке.

Виды колес

Для начала следует разобраться, какие виды колес для мотоблока вообще существуют. Так как техника используется во множестве фермерских процессов, комплектация бывает разная. Это касается и пневмоколес, ведь хороший результат и удобство использования зависит и от правильных составляющих.

Важно отметить, что на мотоблок нельзя ставить обычные автомобильные колеса от «Оки», «Нивы» или «Москвича». Все варианты, представленные ниже, больше и тяжелее. Правильнее будет сравнить их с комплектами от квадроцикла, хотя и они не всегда имеют подходящий размер.

• Пневматические. Такой вариант можно поставить для пахотных работ и для удаления корней из почвы. На вид это крупные колеса, диаметром от 40 см и шириной от 20 см. Рисунок на протекторе должен быть грубый, чтобы мотоблок хорошо работал на почве. Часто такой вариант идет в стандартной комплектации и славится своей износостойкостью. Тем не менее, если они пришли в негодность, то следует незамедлительно искать замену.

• Тяговые. Народное название этих колес – елочка. Все из-за ярко выраженного рисунка на их резине. Этот вид тоже универсален и подходит для грунтозацепа или стандартных транспортных решений. Например, ими часто пользуются снегоуборщики. Тяговые шины для мотоблока тоже отличаются надежностью в быту.

• Цельнолитые (чаще всего сделаны из резины). Цельнолитые комплектации идеально подходят для каменистого грунта. Они позволяют мотоблоку двигаться быстрей на таком рельефе и не портятся после первого использования. Из минусов – они действительно очень тяжелые, поэтому переносить их не так просто. Подобные шины подходят для мотоблоков серии МТЗ и дизельной техники.
• Металлические. Последняя вариация подходит для глиняной почвы. Все дело в том, что в отличие от предыдущих колес, эти имеют стальные зубья. Это, конечно, утяжеляет технику, но в мягком грунте они отлично делают свою работу. По-другому металлические зубья еще называют грунтозацепы.

Что касается общих рекомендаций, то выбирая во что обуть ваш мотоблок, обращайте внимание на переднее колесо. Оно опорное и в процессе использования амортизирует весь механизм. Это способствует продлению срока эксплуатации и повышению качества работы.

В целом такая классификация пневмоколес применяется не только для мотоблока, но и для прицепов или других инструментов из этой же категории. Так что ей можно смело пользоваться, ведь для сохранения износостойкости всей техники в ассортименте фермера должен быть как прицеп, так и мотоблок.

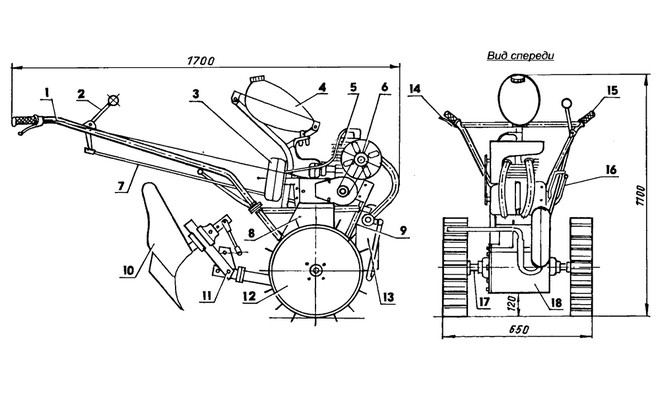

Схема создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

• тросы для управления;
• подвески двигателя;
• рукоятки;
• цепи;
• дугу, рамы.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем. Мотоблок на базе КПП ЗАЗ создается следующим образом:

1. Из стальных труб варится П-образная рама.
2. На токарном станке надо выточить колесную ось из стальной трубы с толстой стенкой диаметром 80-100 мм. К концам трубы приварить самодельные колесные ступицы, в качестве которых могут выступать корпусы шарикоподшипников с местом для крепления колеса.
3. К трубе приварить кронштейны, закрепить на них коробку переключения передач от «Запорожца» и держатель для крепления мотора. Двигатель можно установить прямо на КПП ЗАЗ.
4. Сделать 3 самодельных шарнира, которые устанавливаются на передней и регулирующей тяге. Такой подход в сборке применял конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для того, чтобы соединить мотокультиватор, руль и плуг.
5. Наварить на раму машины стальную трубу, на которой должна быть ось. Она нужна для осуществления натяжения, которое передается коробке передач. Чтобы такое натяжение постоянно присутствовало, надо сделать качающее коромысло.
6. Сварить ручку для переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
7. Ходовая часть может иметь шаг цепей, которые равны 12,7 и 15,9 мм. Звездочки на цепи обладают следующими характеристиками — выходной вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Основные этапы изготовления мотоблока:

1. Сваривается рама, на которую потом надо установить двигатель, 2 трубы в виде дуги.
2. Между ними крепится топливный бак.
3. Мотор собираем при помощи кронштейна, который также приваривается к раме.
4. На ось надо навесить мотор с подвеской, а потом все детали соединяются с дугами рамы.
5. Монтируется вторичный вал.
6. Протягиваются тросы управления.
7. Натягиваются цепи.

Описание

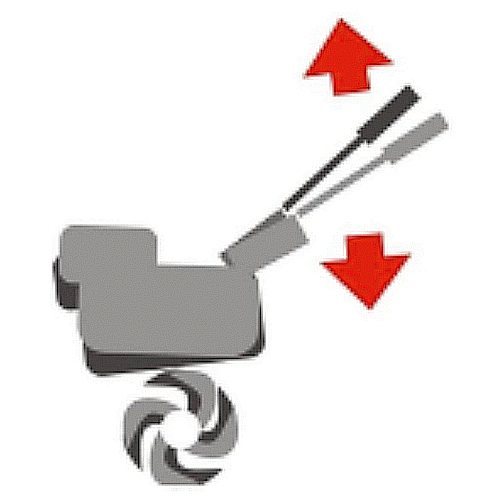

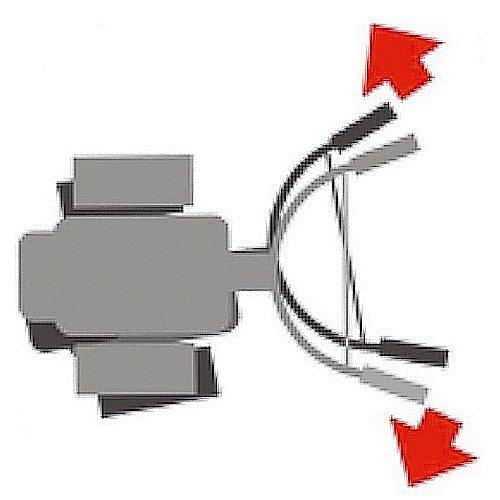

Поворотные дифференциалы или разблокираторы для мотоблоков уменьшают радиус разворота и поворота мотоблока тем самым облегчая работу оператора, так как в результате независимого и свободного поворота колес, дают возможность разворачивать и поворачивать мотоблок без применения физических усилий на угол до 300 градусов, как с применением навесного оборудования, так и без него (например при работе с грунтозацепами).
Данная модель устанавливается между стандартной ступицей мотоблока и колесом. Ширина одного разблокиратора 50 мм, то есть в сумме увеличивают колесную базу (колею колес) мотоблока на 100 мм, тем самым делая мотоблок более устойчивым а так же уменьшая вероятность опрокидывание на поворотах.

Разблокираторы по конструкции представляют собой два поворотных фланца со стопорами, которые свободно проворачиваются относительно друг друга до определенного участка касания стопоров. Состоят из двух закрытых подшипника 60205. Фланцы толщиной по 5 мм, проточены за один зажим вместе с посадочными размерами под подшипники для сохранения параллельности и соосности фланцев.

На оба фланца приварены стопоры из прутков за счет чего происходит фиксация. При необходимости полностью разборная и простая конструкция с возможностью замены всех элементов. Данное изделие может использоваться на всех моделей и марок мотоблоков на которых отсутствуют заводские разблокираторы.

Возможно изготовление разболтовок на все типы колес например: 5х120, 4х100, 4х110 и так же на автомобильные колеса 4х100 (а/м ВАЗ) 4х108 (а/м Москвич) и т.д. Диаметр фланцев — 140 мм, Толщина фланцев — 5 мм, Расположение крепежных отверстии — под любую разболтовку по согласованию. Ширина между фланцами — 50 мм.Так же производим разблокираторы для мотоблоков других конструкции и по Вашим эскизам.

Комплект поставки: Дифференциал разблокировки колес мотоблока GBM-042-50-140 — 1 шт.

Аналогичные названия данного изделия: — Разблокираторы на мотоблок; — Мотоблок разблокиратор колес; — Разблокираторы осей мотоблока; — Разблокираторы на полуоси мотоблока; — Разблокираторы на мотоблок ока; — Дифференциал для мотоблока; — Дифференциал колес мотоблока; — Чертеж разблокиратора мотоблока.

Трансмиссия и сцепление

Сделанный самостоятельно мотокультиватор на базе КПП ВАЗ или на основе МКПП, должен иметь отличную трансмиссию. Она нужна для того, чтобы передавать вращающийся момент от мотора к колесам, менять скорость и направление движения машины. Состоит эта деталь мотоблока из узлов, которые между собой последовательно соединены:

• редуктор;
• дифференциал;
• сцепление;
• коробка передач.

Редукторы и коробки передач делятся на несколько видов:

• ременные;
• цепные;
• шестеренчатые;
• комбинированные.

Самое оптимальное решение — установление на мотоблок шестеренчатой трансмиссии, которая имеет несколько скоростей движения вперед и назад.

В мотокультиваторах можно использовать трансмиссии, которые состоят из 2 редукторов — шестеренчатого (устанавливается сверху) и червячного (нижнего). Такая конструкция подходит для легких и средних машин, а вот для тяжелых мотоблоков необходимо устанавливать более модернизированные версии.

Шестеренчато-червячная трансмиссия может быть оснащена центробежной автоматической муфтой сцепления. Ременная передача на редукторах такого типа может выступать и сцеплением, которое свои функции выполняет через натяжной ролик и механизм управления (тяга и рычаги).

Важной частью трансмиссии и сцепления является выжимной подшипник, от выжимного подшипника зависит скорость передачи крутящего момента.

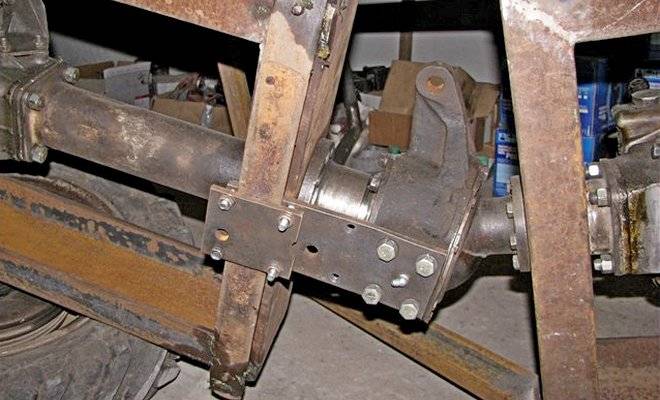

Мотоблок на базе КПП ВАЗ-2108

Если на разборе вам посчастливилось приобрести пятиступенчатую коробку передач от автомобиля ВАЗ-2108/2109/2113/2114/2115, собрать на ее основе мотоблок можно, руководствуясь следующими советами:

1. П-образную раму лучше всего делать из стального уголка. Из него же наваривается поперечная стойка для крепления двигателя и коробки передач.
2. Чтобы прикрепить КПП к раме, используйте штатные отверстия и болты для крепления. Для соблюдения соосности, используйте стальные пластины, из которых можно выточить держатели любой формы и приварить к раме.
3. Чтобы соединить колеса с коробкой передач, можно использовать стальные «стаканы», которые будут крепиться к ступицам на корпусе тормозных дисков. Тормозную систему можно взять от Газели.
4. Ходовая часть к раме присоединяется при помощи стальных пластин, которые можно прикрутить непосредственно к ступицам.
5. Двигатель устанавливается над КПП, крепится болтами к заранее подготовленной поперечной стойке.
6. Ременная система сцепления управляется при помощи самоудерживающегося рычага, который выводится на ручку мотоблока, тросиком и пружиной соединяется с подвижным механизмом сцепления.
7. Рычаг для переключения передач можно взять родной от ВАЗ, или сделать своими руками из трубки с круглым сечением подходящего диаметра.

Как соединить двигатель от мотоблока с КПП ВАЗ

Для того, чтобы соединить двигатель от мотоблока с КПП ВАЗ-2108, необходимо подобрать подходящие по размеру шкивы и ремни для передачи крутящего момента. Шкив меньшего диаметра соединяется с коленчатым валом двигателя, а шкив побольше крепится к раме при помощи трубы на таком расстоянии, чтобы обеспечивалось достаточное натяжение ремня. Ремень (или пара ремней) натягивается между шкивами через натяжной ролик сцепления, идущий от коробки переключения передач.

Особенности обращения с техникой

Наибольшее распространение получил мотоблок Архипова с шарнирным соединением между навесным оборудованием и тягачом. Эта особенность позволяет затрачивать меньше усилий во время работы, а создаваемая борозда при поворотах остается равномерной. Глубина вспашки, обеспечиваемая агрегатом, одинаковая на всем участке, а для выполнения операции не требуется приложения дополнительных усилий.

Мотоблок Архипова

Самоходная машина на двух колесах с двигателем от мотороллера ВП- 150 М. Этот силовой агрегат выбирается по конструктивным соображениям: для принудительного охлаждения воздухом головки цилиндра.

На раму агрегата сваркой прикрепляется стальная труба, которая завершается осью, нужной для натяжения тросов, идущих к коробке передач мотора. Натяжение осуществляется качающимся коромыслом, ручкой переключения передач которого является приваренный отрезок стальной трубы. Шаг цепей — 12,7 мм и 15,9 мм. Количество зубьев у звездочек: ходовая ось — 40, вторичный вал — 20 и 60, выходной вал — 11.

Аналогов модели хватает, но у оригинальной конструкции калужского мастера есть неоспоримые преимущества:

• Шарнирное соединение. У обрабатывающих инструментов и тягачей большинства подобных моделей жесткое соединение, усложняющее маневрирование мотоблока и затрудняющее его работу. Детали соединены шарнирами, поэтому есть возможность направление движения без вынимания плуга из борозды.
• Уровень глубины пахоты. Если в иных моделях глубина поддерживается опусканием или подъемом плуга, в случае работы с мотоблоком Архипова это делается автоматически. Регулирование производится изменением угла плуга к борозде. Конструкция предусматривает наличие полевой доски, выступающей в качестве подъемной силы при зарывании плуга. Когда лемех появляется над землей, моментально увеличивается угол его приложения сил, под действием которых он снова зарывается на требуемую глубину.
• Смещение оси по направлению движения. Ось плуга размещена под малым углом в сторону движения. Во время вспашки конструкция немного поворачивается влево. Необходимое положение регулируется тремя шарнирами тяги.

Дополнительное оборудование

Навесным оборудованием нередко является:

• плуг;
• фреза;
• грабли;
• борона.

Закрепляются эти инструменты на специальном кронштейне, установленном позади двигателя.

Картофель выкапывается с помощь специальной копалки, достающей клубни из земли без повреждения. Для уборки скошенной травы или ботвы используются навес-грабли.

С дополнительным оборудованием мотоблок не только обрабатывает почву, но может также использоваться для уборки территории. Если закрепить на блоке бульдозерный нож, он эффективно уберет снег; валиком со щеткой он подметет садовые дорожки.

Прицеп для мотоблока

Мотоблок используется и для перевозки грузов, если имеет прицеп.

Прицеп тоже можно сделать самому. Этапы изготовления:

• Первым делом монтируются колеса. Самому изготовить их сложно, так что лучше взять старые, ненужные уже колеса от легковушки или мотоколяски. Потребуется две штуки, хотя есть и одноколесные конструкции.
• Делаем водило, состоящее из дышла и поворотного корпуса. Элементы соединяются сваркой. Рама и водило соединяются так, чтоб корпус шарнира оказался в трубчатом корпусе рамы прицепа. Фиксируется конструкция болтом около упорного кольца.
• Далее создаются подножка и водительское кресло. Используется доска толщиной 20 мм. Чтоб сделать сидение более удобным, используют готовое пластиковое кресло.
• Создание рамы прицепа. Задача непростая, поэтому следует составить чертеж. Конструкцию можно сделать из трубы круглого или прямоугольного сечения. Оптимальный диаметр — примерно 60 мм. Части рамы свариваются квадратом или прямоугольником. Квадратная конструкция более устойчивая на спусках и холмистой местности вследствие равномерности распределения нагрузки.
• Создание колесной основы. Понадобится стальной стержень диаметром 30 мм. Длина же рассчитывается так, чтоб колеса не выходили за обводы кузова. Колесный мост с корпусом продольного шарнира соединяется лонжероном с помощью сварки.
• Днище и борта прицепа делаются дощатыми, и толщина досок равна 20 мм. Углы деревянной конструкции усиливаются металлическими элементами. Крепление досок осуществляется саморезами. Для защиты дерева от гниения и вредителей материал покрывается масляной краской. Для большего удобства борт прицепа делается откидным.

Настройка механизма расцепления полуосей

Для того, чтобы расцепитель полуосей работал плавно, необходимо снять нагрузку с валов внутри редуктора. Это можно сделать следующим образом: • при движении на колесах необходимо покачать агрегат влево-вправо, держась за рукоятки руля (рис.1); • при культивации фрезами следует покачать агрегат вверх-вниз, держась за рукоятки руля (рис. 2)

Рис.1

Рис.1 Рис. 2

Для проверки работы системы управления разобщением полуосей нажмите рычаг расцепителя. При этом при повороте мотоблока должно ощущаться значительное облегчение усилий поворота, а отключенное колесо должно свободно вращаться. В ином случае отрегулируйте систему разобщения колес с помощью регулировочного болта и гайки на рукоятке (при заворачивании болта срабатывание происходит позже, а при выворачивании — раньше).

Для удобства управления мотоблоками «НЕВА» используется разобщение полуосей (колес). Данная функция позволяет развернуть агрегат практически на одном месте. В статье рассказывается о том, в каких случаях полезна данная функция, а также приведены правила пользования.

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

1. Уголок.
2. Круглая и профилированная труба.
3. Камеры от грузового автомобиля, например ГАЗ-53.
4. Колесные диски от легковой машины ВАЗ.
5. Рулевая колонка.
6. Ступицы.
7. Болты с гайками, саморезы.
8. Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

1. К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
2. На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
3. Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

1. Крепят на раме трансмиссию от «Жигулей».
2. Собирают задний мост и рулевой механизм.
3. Устанавливают тормозной барабан от мотоцикла «Восход».
4. Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Ходовая часть и управление

Ходовая часть — это рама, на которую надо прикрепить все детали мотоблока и колеса. Когда рамы нет, то ее функции выполняет трансмиссия, на нее и следует монтировать мотор и колеса.

На ходовую часть можно ставить детали от машины, например, из заднего моста Жигулей.

Это подходящий вариант для того, чтобы менять расстояние между колесами и устанавливать колею нужной ширины. Если заднего моста от Жигулей нет, то подойдет от Муравья или вездехода.

На мотоблоках принято использовать 2 типа колес:

1. Пневматические.

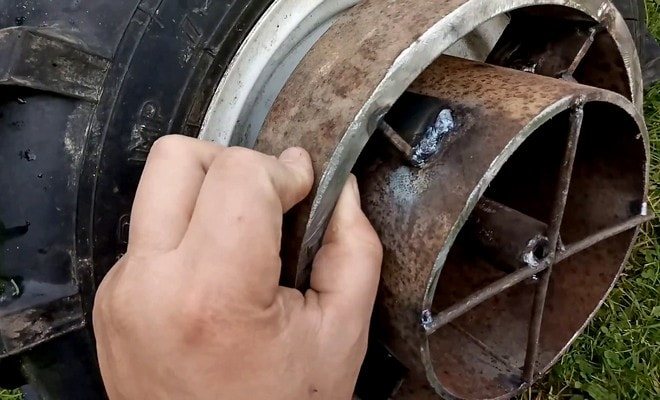

2. Утяжеленные металлические, которые имеют грунтозацепы. Они крепятся к колесам болтами или навариваются. Дополнительно на металлические колеса можно навесить другие грузы, чтобы увеличить вес мотоблока и улучшить сцепление с грунтом.

Управление мотоблоком осуществляется через систему рычагов, тяги переключения скоростей и руля. У некоторых моделей есть сидения для оператора, но в основном управление транспортным средством осуществляется только вручную. Расположить нужные конструкции можно на следующих узлах.

Слева на рулевой штанге крепится рычаг управления сцеплением и экстренной остановкой двигателя.

На правую сторону устанавливаются рычаги газа, привода колес и тормоза.

Изготовление колес трактора

Рассмотрим создание колесной базы мини-трактора. Вы можете на самодельный трактор переломка установить колеса, снятые с легковой машины, однако здесь нужно будет учитывать сразу ряд факторов. Так, колеса, устанавливаемые на переднем мосту, по диаметру должны составлять примерно 14 дюймов. В том случае, если вы выберете колеса меньшего размера, велик будет риск неправильной работы конструкции в будущем: трактор рискует проваливаться в грунт. Однако и переборщить с размерами нельзя, иначе трактористу придется прикладывать огромные усилия, чтобы совершать даже простейшие маневры: руль будет очень тяжело поворачиваться. Однако эту задачу можно немного упростить, если рулевая колонка будет оснащена гидроусилителем.

Учтите, что покрышки на тракторе должны оснащаться хорошими грунтозацепами. Это сделает минитрактор, своими руками созданный, более маневренным, сократит нагрузку на колесную базу и упростит работу на нем.

Для большей маневренности сделанный своими руками мини-трактор переломка может оснащаться гидравлическим усилением рулевой колонки. Гидравлика может быть снята с любой другой сельскохозяйственной техники. Для сборки такого оборудования вам понадобится масляный насос, который будет работать при помощи двигателя. Этот элемент создает правильное давление в гидродвигателе.

Если хотите добиться максимальной простоты в работе, вы можете сделать полноприводный минитрактор переломка самостоятельно. Полный привод, даже сделанный собственными руками, позволяет добиться хорошей маневренности. Конечно, полный привод делает сборку всех узлов конструкции более сложной, так как вам придется делать вал со всеми качественными и правильными соединениями.

Если вы собираетесь делать трактор с полным приводом, рекомендуется найти видеообзор, где будет в деталях показано и рассказано о том, как и что нужно делать. Помните, что сборка мини-трактора потребует предельной внимательности.

Минитрактор 4х4 переломка своими руками конструируют при помощи разнообразных запчастей, большая часть из которых заимствуется у автомобилей, однако не только они понадобятся при работе. Например, для того чтобы сделать поворотный узел или переломный узел, нужно обзавестись сварочным аппаратом, дрелью, крепежными элементами и инструментами для соединения деталей. Узел перелома для минитрактора при сборе требует особого внимания и, возможно, вам понадобится обратиться к профессионалам как минимум за советом.

Трактор переломка своими руками не может обойтись без установки водительского кресла. Как правило, система управления, в том числе и сиденье, устанавливаются уже после того, как основная часть работы с рамой своими руками закончится. В подобной технике зачастую используются кресла, взятые из легковых автомобилей. Такой элемент легко приобрести в любом автомобильном магазине. Помните, что руль должен быть размещен на удобной высоте для тракториста. Он не должен располагаться слишком низко над коленями, но и не стоит устанавливать его высоко: могут быстро уставать руки.

Важно  Особенности устройства бензиновых и электрических моделей колесных триммеров самоходных

Российские автомобили являются прекрасным источником запчастей для конструирования сельскохозяйственной техники. Если вы обладаете минимальными навыками и умениями, вы сможете без особых усилий сделать трактор, который мало чем будет отличаться от заводских изделий. Это позволит сэкономить значительную часть семейного бюджета или полностью сделать трактор бесплатно, если все нужные элементы у вас уже есть, и ничего не нужно покупать.

Вам необязательно делать конструкцию полностью самому, можно взять за основу уже готовую машину и переделать ее. Например, часто умельцы делают мини-трактор переломка из ЛуАЗ: от него заимствуют трансмиссию и тормозную систему, а остальное делают так, чтобы было удобно работать.

Минитрактор из ЛуАЗа популярен в первую очередь тем, что эти машины крайне надежны в функционировании. Главное, при сборке самоделки ориентироваться на ширину колесной базы, так как если вы планируете вспахивать твердую почву, колеса понадобятся с большим диаметром, нежели при обычной работе. Как и в случае полностью самодельной конструкции, начинать сборку следует с рамы, для которой используется стальная труба. Рулевая колонка берется с машины, на основе которой вы делаете свой трактор. Задний мост и двигатель тоже можно взять с ЛуАЗ.

Области применения

В силу того, что самодельные минитрактора во многом идентичны магазинным вариантам, таким как Уралец, Кубота, Булат 120, Уралец 160, Янмар по самым различным критериям, их сфера использования также будет довольно схожей.

Область применения

Любая подобная техника изготавливается исключительно для использования ее в сельскохозяйственной сфере, где основным требованием является эргономичность и надежность агрегатов.

Что же касается самодельных минитракторов, то, пожалуй, самым основным видом работ, которые они выполняют, является различная обработка почвы для дальнейшего ее использования. Данная область довольно обширна и включает в себя целый ряд специфических работ:

• культивирование почвы, а также удаление сорняков и прочей растительности с земли;
• формирование грядок;
• высадка картофеля при помощи специального навесного оборудования;
• выкапывание клубней картофеля и т.д.

Как мы видим, с помощью самодельных минитракторов можно выполнять фактически полный спектр земельных работ, главной целью которых является выращивание и сбор урожая.

Для села это первостепенная задача, ведь это единственный способ прокормить себя в этих условиях, отсюда и та незаменимость такой техники, которую многие отмечают. Однако, земельные работы – это не единственное, на что способны самодельные агрегаты.

Если немного потрудиться, продумав применение дополнительного навесного оборудования, то можно существенно расширить сферу применения подобной техники:

• кошение травы с целью заготовки сена;

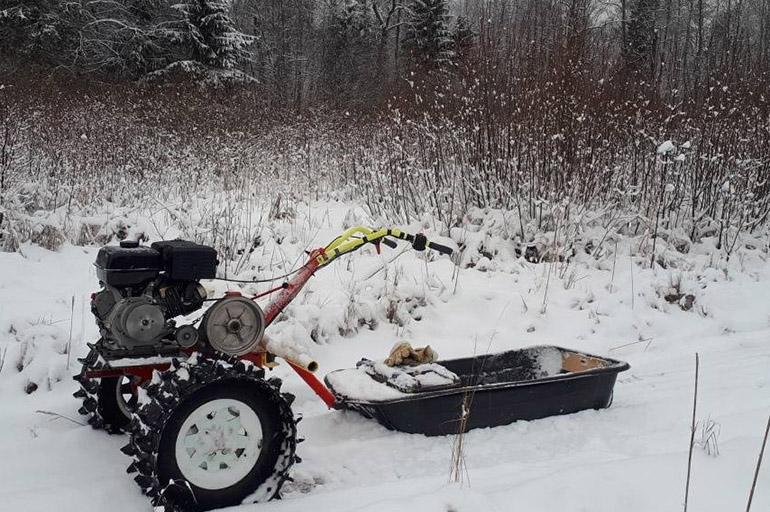

• транспортировка различных грузов, а также уборка строительного и сельскохозяйственного мусора с участка;
• расчистка территории от снежных массивов и т.д.

Важно понимать, что дополнительное оборудование будет стоить определенных денег, но можно и его изготовить самостоятельно. Те же снегоуборщики и косилки для травы имеют вполне простую конструкцию, которую можно сделать из сподручных материалов и средств.

Удлинитель оси

Сцепляющий составные части удлинителя болт лучше использовать с головкой под внутренний шестигранник и фрезеровать паз с шириной, равной ее наружному диаметру.

В этом случае, во-первых, отсутствуют выступающие части, способные намотать на себя траву, во-вторых, затянутый до упора болт не будет расшатываться со временем.

Зазор между втулкой и удлиняющей осью нельзя делать слишком малым, так как при возникновении коррозии они прикиснут друг к другу. Очень желательно разместить на втулке пресс-масленку для безразборной смазки конструкции.

Более сложная конструкция с поворотной ступицей также может быть изготовлена из низкоуглеродистой стали, так как она легко сваривается.

Чистовая обработка отверстий под подшипники в ступице должна производиться после того, как к ней будут приварены фланец и ограничитель угла поворота из-за неизбежного коробления детали при сварке.

Самостоятельное изготовление дифференциала для мотоблока нельзя назвать технически сложной задачей, и это доказывают как опыт множества владельцев садовой техники, так и то, что распространенные предложения в интернет-магазинах копируют изначально кустарные конструкции.

Вложенные затраты труда же быстро окупятся облегчением эксплуатации мотоблока.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

• болгарка;
• сварочный аппарат;
• электродрель;
• тяжелый молоток;
• наковальня;
• профильная стальная труба 20х40 мм;
• арматура 12 мм;
• жесть (лучше нержавеющая);
• штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.
