Как отрегулировать карбюратор на бензопиле – все секреты правильных настроек
Регулировка Бензопилы Штиль 211
Настройка в случае изменений в работе или условий эксплуатации бензопилы
Проверка работы хускварной бензопилы
Настройка карбюратора бензопилы. Или как не платить ремонтникам!
Особенности бензопилы Штиль МС 230
Основные регулировочные винты
Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.
Справка!
Что лучше Штиль 180 или Штиль 230
Назначение, конструкция и принцип действия карбюратора.
Регулировка Карбюратора Бензопилы Штиль 250 Видео
Регулировка карбюратора пилы Хускварна.
Подготовка к настройке, детали карбюратора для ее выполнения и меры безопасности

Как отрегулировать карбюратор на бензопиле – все секреты правильных настроек

Стабильная устойчивая работа на любых оборотах, развиваемая мощность, экономичность, использование технических возможностей в объеме, предусмотренном и заложенном производителем, и даже моторесурс бензопилы – все это зависит от ее карбюратора. Помимо того, что данный узел тоже необходимо содержать в должном состоянии и своевременно обслуживать, он еще должен быть правильно отрегулирован. Настройка карбюратора бензопилы дело непростое, но при неспешном вдумчивом подходе и четком следовании инструкциям посильна практически любому, а проводить ее следует при первых признаках необходимости в этом, причем независимо от того, новая мотопила эксплуатируется или видавшая виды.
О необходимости отрегулировать узел подачи топлива (далее УПТ, то есть карбюратор) свидетельствуют следующие причины, признаки и неисправности:

заводские или собственные настройки были сбиты вследствие ослабления регулировочных болтов и вибрации либо в процессе неудачных попыток отрегулировать карбюратор по новой;
повреждена крышка корпуса УПТ;
двигатель не запускается или заводится с натугой, а затем практически сразу глохнет;
пила не устойчиво работает на холостых оборотах или вообще их не держит;
перерасход топлива и слишком густой выхлоп;
электроды свечей зажигания черные (подача в мотор переобогащенной смеси) или с белым налетом (обедненной);
мотопила не развивает максимальные обороты или мощность;
мотор глохнет во время набора оборотов;
наблюдается сильная вибрация бензопилы;
из-за нарушений в работе воздухоочистительной системы в распределяющий топливовоздушную смесь механизм попали частицы мусора;
у поршневой группы значительный износ – в этом случае регулирование УПТ используется как временная мера, позволяющая сделать работу инструмента более стабильной.

Естественно, что топливную систему при попадании в нее грязи нужно промыть – регулировкой карбюратора эту проблему не решить. А изношенной поршневой нужен капремонт. Однако и в этих случаях тоже выполняют настройку.

Регулировку карбюратора бензопилы

Отрегулировать УПТ может также понадобиться даже при изменении марки или качества топлива, атмосферного давления, влажности и температуры окружающей среды, высоты над уровнем моря (когда место эксплуатация меняется с равнины на горную местность, то из-за разрежения воздуха, и наоборот).

Перед регулированием УПТ обязательно надо убедиться в том, что оба фильтра (воздушный и топливный) чистые. Кроме того, не должно быть подсоса воздуха в мотор со стороны (через сальники, прокладку под УПТ или его ускорительный насос либо еще где-нибудь), иначе отрегулировать карбюратор не удастся.

Подготовка к настройке карбюратора

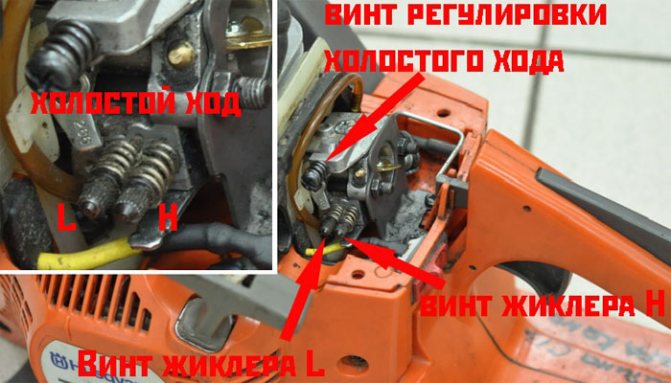

Практически любой УПТ регулируется 3-мя винтами:

1. Болт главного жиклера, обозначаемый «H» и используемый для выставления максимальных оборотов мотора пилы.
2. Болт жиклера холостого хода, обозначаемый «L» и используемый для выставления малых оборотов. То есть для регулирования холостого хода.
3. Болт подстройки холостого хода, обозначаемый у различных , «LA» (Stihl), «T» (Partner, Husqvarna).

Также встречаются карбюраторы с меньшим количеством регулировочных винтов. Так производители ограждают свои изделия от непрофессионального вмешательства и заодно пытаются упростить их настройку.

Прежде чем начать регулировку, следует внимательно изучить прилагаемую к бензопиле инструкцию по эксплуатации, особенно ту часть, где приводятся углы поворота настроечных болтов. Это важное условие, которое позволит произвести настройку, не выходя за рабочие параметры двигателя, правильно.

Для безопасного регулирования во время его проведения следует соблюдать правила:

1. Инструмент надо устойчиво установить на ровную поверхность жестко зафиксированного объекта (верстака, стеллажа, стола).
2. Цепь следует направить в сторону от себя и других присутствующих.
3. Между цепью и любыми окружающими предметами должно быть безопасное расстояние, гарантирующее невозможность их взаимного контакта.

В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.

Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.

Проверка работы бензопилы

Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.

Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.

В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:

1. Цепь неподвижна.
2. Звук двигателя почти как у четырехтактного.
3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.

Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.

Регулировка Бензопилы Штиль 211

Вероятные неисправности бензопилы Штиль МС 211

Сейчас во время работы бензопила Stihl MS 211 взяла и заглоха. Подлил консистенции (пропорции соблюдаю верно), стал заводить, не заводится, просушил свечу, почистил, продул движок как сказано в аннотации по эксплуатации, фильтр незапятнанный. Завел, газ отпускаешь, здесь же глохнет на холостом ходу, так поработал мало с повсевременно нажатым газом и плюнул. После чего вообщем закончила заводится, дергаю, дергаю, даже хлопка нет, что такое, разума не приложу. Может поглощающий поменять в бензобаке? пиле 2-ой год я его никогда не менял, в аннотации раз в год рекомендовано это делать, пилой работаю не много. Никто не сталкивался с схожей неувязкой?

У меня была та же неувязка не стал запускаться. Осознав, что сам ничего не сделаю, все-же поехал в сервис-центр, тем паче, что строк гарантии еще не прошел. Там мы совместно с мастером длительно разбирались, инспектировали все детали, даже новый карбюратор поставили. Все ни в какую. Оказалось всего мелочь: засорился фильтр в бензобаке. Кое-где плохой бензин попался.

Использую данный инструмент, все бы ничего, но вот какая неувязка. При заполнении масляного бака от 2/3 до полного уровня течет и при этом отлично, через сапун масляного бака, который находится в области крепления шины, в конечном итоге подтекает из под шины очень отлично. В сервис-мануале показано как сапун вынуть из корпуса, но я сколько не старался так и не сумел. Может, кто поведать, как это сделать, и каково устройство этого сапуна?

Там шариковый клапан в корпусе. Но вот вытаскивать их из корпусов, это достаточно проблематично. Он должен только впускать воздух. Не исключено, что чего-нибудть мелкое попало под шарик. В принципе, я бы порекомендовал пока не трогать сапун, а просто не оставлять пилу на хранение с полными баками.

Модель 211, заклинило ведомую звездочку цепи в чем причина, что делать?

Вероятнее всего причина в игловатом подшипнике цепного колеса, требуется подмена.

Бензопила Stihl MS 211 c-be. Работал не больше 30 минут. Пару раз зажимало шину, цепь останавливалась. И вот, пила заглохла. Запустить не сумел. Движок очень нагрелся. На последующий денек залил новое горючее. Пила заработала, но на холостом ходу цепь продолжала двигаться. Решил подкрутить холостые (ранее все опции были заводскими). LA винт подкрутил до остановки цепи, отдал газу. пила заглохла. Назад возвратил положение винта LA, завел пилу. цепь движется, пила не глохнет. Опять регулирую холостой ход. всё повторяется, пила глохнет. Что может быть?

Обороты холостые 2800, на глаз (слух) выставить не сможете, если на этих оборотах цепь движется. замена пружин растяжения муфты сцепления. Стоит недорого, работы на 20 минут в сервисе и регулировка холостого хода. А вообще если даете газу и пила глохнет похоже на забитый воздушный фильтр. Еще момент. 211 пила очень требовательна к качеству топливной смеси. Должен быть хороший бензин, правильная смесь 1/50 и она не должна быть старой

Подскажите, применительно к пиле Штиль МС 211. При покупке продавец официального дилера, не заливая цепное масло в бачок, залил топливную смесь в пилу, после чего завёл пилу и погазовал около 20 секунд. Так поступают все продавцы или всё-таки правильно было бы заполнять и масляный бачок для смазки маслонасоса во время пробных запусков (сухой износ шины и цепи волнует меньше, чем возможный износ масляного насоса). После проверки топливную смесь продавец слил обратно в канистру продавца. Надо ли теперь опустошить карбюратор перед простоем до будущего июня? Продавец ничего не сказал. Завести и погонять на средних оборотах или пренебречь бензином в карбюраторе? Если надо погонять пилу до опустошения карбюратора, надо ли заливать цепное масло в бачок?

Простите какой износ масло насоса за 20 секунд, если потом при пилении туда вообще мало кто заглядывает или не проверяет наличие масла при пилении. Изначально смазка есть на всех поверхностях. Перед любым длительным хранением необходимо слить и завести, выработать смесь в карбюраторе! Тем самым вы отодвигаете время, когда Вам необходимо будет обратиться в Сервис, для чистки топливной системы.

Настройка в случае изменений в работе или условий эксплуатации бензопилы

Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):

Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.

Проверка работы бензопилы

1. Цепь неподвижна.
2. Звук двигателя почти как у четырехтактного.
3. Нажатие на акселератор приводит к быстрому набору максимальных оборотов.

Проверка работы хускварной бензопилы

Для грамотно отрегулированного карбюратора характерен медленный разгон «движка» и шум, свойственный четырёхтактному в условиях полного газа.

Винтовая регулировка с использованием слишком бедной смеси провоцирует затруднённый запуск и плохой разгон двигателя.

Для правильной оборотистости на холостом ходу характерна равномерная работа двигателя во всех положениях с наличием достаточного оборотного запаса в процессе вращения цепи.

Звук правильно работающего мотора аналогичен четырёхтактному. Бедная смесь провоцирует визг бензопилы, а при использовании чрезмерно обогащённой смеси наблюдается дымление глушителя.

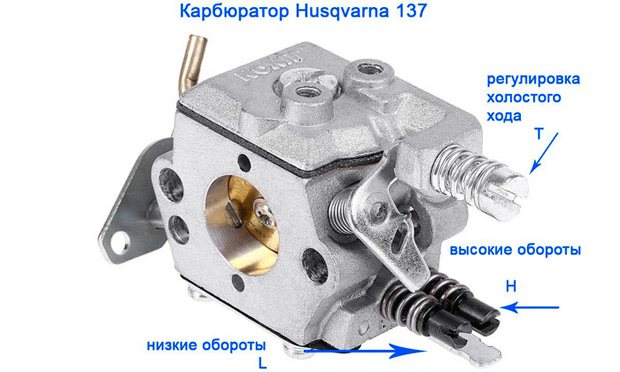

Карбюратор каждой бензопилы обладает тремя регулировочными винтами: на жиклёр – низкие обороты, на жиклёр – высокие обороты и винт на холостой ход.

Регулировочными составляющими H и L выполняется настройка баланса между горюче-смазочной смесью и воздушными массами, которое определяется в процессе открытия дроссельной заслонки. Винтовое закручивание в направлении по часовой стрелке способствует обеднению смеси и образованию низких оборотов. Винтовое откручивание в направлении против часовой стрелки вызывает смесевое обогащение и рост оборотов.

Работа без нагрузки бензопилы, о правилах выбора которой мы уже рассказывали в одной из наших предыдущих публикаций ,

доводится до требуемого состояния за счет винта Т. Его использование по направлению часовой стрелки способствует росту показателя оборотов, а поворот болта против часовой стрелки позволяет снизить оборотистость.

Основной тип карбюраторной настройки проходят все бензопилы. Подобные манипуляции обязательно выполняются в заводских условиях в процессе проведения испытательных работ. Характерна регулировка карбюратора для работы на более богатой, чем оптимальный тип смеси. Такие показатели необходимо сохранять в течение первых часов работы бензопилы. Далее требуется провести точную регулировку карбюраторной системы. Особенно внимательно следует отнестись к точным настройкам бензопил Урал.

Точный тип наладки подразумевает использование винта Т против часовой стрелки при вращающейся на холостых оборотах цепи. Винтовое вращение прекращается после полной остановки цепи. Целесообразно выполнять точную настройку своими руками при использовании специального оборудования в условиях разогретого состояния.

Настройка карбюратора бензопилы. Или как не платить ремонтникам!

Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила требует периодического обслуживания. Из-за несвоевременного или не самого качественного техобслуживания, а также в результате воздействия как плановых, так и чрезмерных нагрузок могут появляться разного рода неисправности. Для профессионалов перебои или нестабильная работа пилы снижает эффективность работы или может послужить причиной испорченного рабочего дня. Одной из довольно часто встречающихся неисправностей является неверная настройка карбюратора бензопилы, которая сбивается из-за неудачных попыток регулировки или смещения регулировочных винтов по иным причинам.

Особенности бензопилы Штиль МС 230

230 Штиль, как и многие остальные пилы компании, производятся по последнему слову техники. Давайте посмотрим основные технологии, применяемые при производстве данной бензопилы:

Предварительный подогрев карбюратора – при работе в зимнее время года, бензопила переводится в летний режим, карбюратор обдувается подогретым всасываемым воздухом, таким образом предотвращается его обледенение.

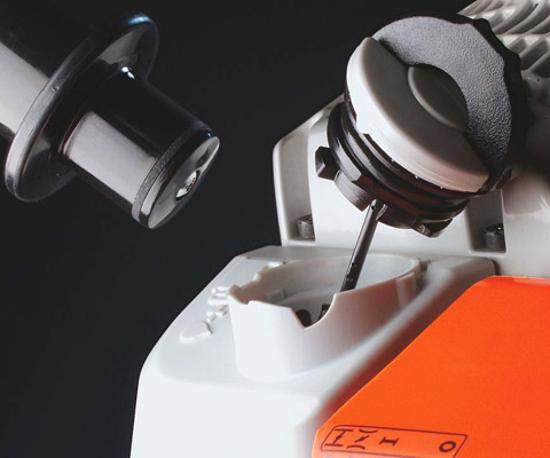

Инновационная крышка бензобака не требует специального ключа для открытия. Технология разработана и запатентована компанией Stihl. Процесс открытия, закрытия проходит без затруднений, а герметичность в свою очередь остается на высоте.

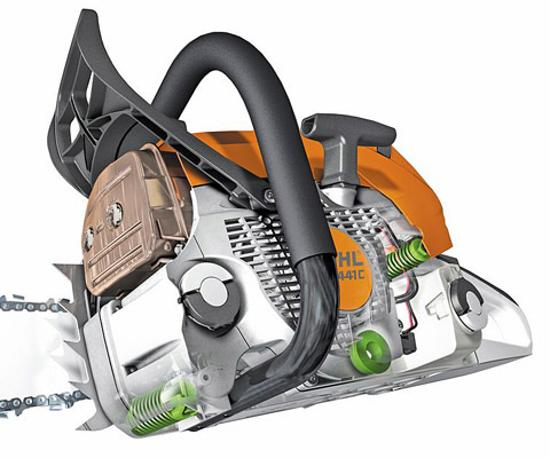

Антивибрационная система – компания Штиль, как и Хускварна используют специальную систему для снижения вибраций, передаваемых от инструмента на человека во время работы. Без подобной системы, при продолжительных работах, организм человека испытывает большие нагрузки, что со временем может привести к нарушению кровообращения в руках.
Мгновенная остановка цепи тормозом QuickStop. Всем известная рукоятка ручного тормоза приводит в действие механизм QuickStop, который позволяет молниеносно остановить работу бензопилы Штиль МС 230.
Система эффективной смазки цепи Ematic. В состав системы входит масляный насос с регулируемой подачей масла, цепи Oilmatic и направляющей шины Ematic. Особенность системы заключается в том, что подаваемое масло попадает только на те места, где оно требуется, что позволило уменьшить расход масла в половину.

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

двигатель заводится с натугой и практически мгновенно глохнет;
расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Справка!

Карбюратор бензопилы – это деталь топливной системы бензопилы, предназначенная для туманообразного смешивания бензина с воздухом и дозирования подачи этой топливной смеси в цилиндр двигателя.

Примечание: Карбюратор бензопилы смешивает бензин с воздухом в пропорции 1:14, т.е. 1 часть бензина с маслом смешивается с 14 частями воздуха, а регулировка карбюратора бензопилы обеспечивает правильное соотношение этих компонентов топливной смеси.

Для чего и как проводится регулировка

карбюратора бензопилы

Бензиновый двигатель работает, сжигая за ранее приготовленную смесь из воздуха, масла и бензина. Регулировка

карбюратора бензопилы нужна, чтоб приготовить смесь в нужной пропорции. От работы карбюратора зависит, будет ли движок работать с заявленной мощностью или заглохнет.

Что лучше Штиль 180 или Штиль 230

Иногда в магазине можно увидеть людей, которые выбирают между 180 Штилем и 230 Штилем, а не компетентный продавец – консультант убеждает, что в них почти нет разницы и нет смысла переплачивать за немного большую мощность 230 Штиля. Однако это не так, проводить полноценное сравнение по характеристикам обеих бензопил не будем, отметим лишь основные отличия:

Самое главное отличие – Штиль МС 230 имеет больший объем двигателя, что в свою очередь сильно увеличивает ресурс и как следствие срок службы.
Бензопила Штиль 230 оснащена системой подогрева, которая предотвращает обледенение карбюратора при работе в зимнее время года.
230-ый тяжелее своего младшего брата на целых 700 грамм. Поверьте, при выполнении легких работ (обрезка веток), эта разница существенна.
Поэтому и выше цена на Stihl MS 230.

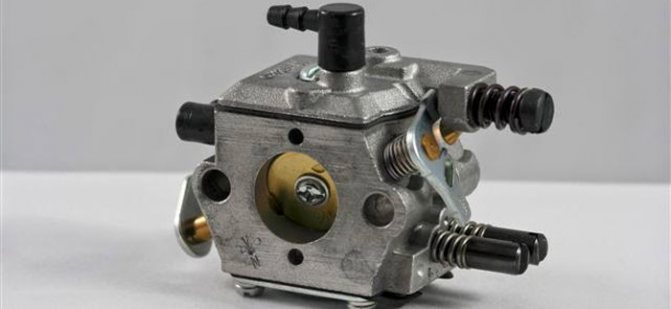

Назначение, конструкция и принцип действия карбюратора.

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:

Цепь не движется на холостом ходу.
Двигатель разгоняется плавно и быстро.
Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Регулировка Карбюратора Бензопилы Штиль 250 Видео

Регулировка карбюратора бензопилы германского производства

В строении каждой бензопилы существует таковой элемент как карбюратор, роль которого заключается в организации топливной консистенции для подачи её движку. Но иногда, когда в работе инструмента случаются проблемы, требуется регулировка карбюратора бензопилы немецкого производства с позиционированием количества топливной и воздушной массы. Проводя регулировку данного узла в бензиновых моделях серии 230 либо 180, следует чётко осознавать причину сбоев, где выделяют:

дефицитность бензина в системе, сопровождаемое перебоями в работе мотора;
избытки бензина, выражаемые огромным количеством выхлопного дыма и высочайшим шумом;
прокручивание цепи бензопилы в холостом ходу.

Сейчас корректность проведения регулировки карбюратора показано на видео от многих умельцев, где представлены варианты ремонта карбюратора марки 250 бензопилы и других подрядных моделей. Регулировка карбюратора бензопилы «партнер-350 верхние обороты можно на бензопиле. Настройка карбюратора бензопилы регулировка карбюратора нужна не штиль 180? Причины. В базе таких операций лежит управление винтами, отвечающими за уровень подачи воздушно-топливной консистенции пилы и за количество оборотов в холостом вращении движка. В «Коса Моторс» мастера посодействуют стремительно решить данную делему. Регулировка карбюратора штиль 250. Так же у нас есть всё нужное для работы с бензоинструментом, где можно приобрести леску для триммера либо приобрести новейшую цепь для пилы.

Регулировка карбюратора пилы Хускварна.

Для режима обкатки, чтобы детали получали смазку в достаточном количестве, настройка карбюратора бензопилы Хускварна сделана таким образом, чтобы максимальная частота оборотов была на 600–700 об/мин. ниже рабочей. Если нет возможности установить рабочую максимальную частоту по тахометру, менять предварительные настройки винтом H не стоит. Превышать значение максимального количества оборотов производителем запрещено. Если после завершения регулировки, при работе двигателя на холостых оборотах цепь пилы движется, следует поворотом винта T против часовой стрелки вынудить её полностью остановиться.

Для точной регулировки пила должна быть прогрета не менее 10 минут, установлена на ровную поверхность. Шина должна быть направлена в противоположную сторону от человека, проводящего настройку. На начальном этапе следует обнаружить наибольшее значение частоты холостого хода. Для этого винт L плавно поворачивают сначала слева направо, потом наоборот. Когда опытным путём найдены максимальные обороты, надлежит вывернуть винт L против часовой стрелки на значение от 1/8 до четверти полного оборота.

Холостой ход настраивается жиклёром, маркированным буквой T. Его необходимо поворачивать слева направо до тех пор, пока цепь не начнёт движение. Затем плавно подать в обратном направлении, пока вращение цепи не прекратится. Винт H считается установленным верно, если шум работы пилы при полном газе без нагрузки остаётся небольшим. Если выхлоп слишком дымный и пила сильно шумит — смесь слишком богатая. Нужно повернуть жиклёр H по часовой стрелке до установки правильного звучания. Как правильно настраивать карбюратор, можно посмотреть на видео ниже.

Подготовка к настройке, детали карбюратора для ее выполнения и меры безопасности
