Обзор и характеристика погрузчика XCMG LW300F

Технические характеристики XCMG LW300F

В зависимости от модификации устанавливаются или мосты собственного производства, или компании Meritor (модель PRC111D006). Мосты имеют центральный одноступенчатый конический редуктор со спиральным зубом и комплектуются планетарными колесными передачами. Передний мост фиксированный, задний выполнен качающимся вместе с рамой. Угол качания достигает 35 градусов. Тип трансмиссии — гидромеханическая, модель — BS428. Максимальная скорость при движении вперед (четвертая передача) составляет 35 км/ч. Предельное значение заднего хода — 25 км/ч (вторая передача). Присутствует функция переключения передач под нагрузкой.

Продолжительность рабочего цикла нормативно составляет 10,3 с. На подъем стрелы при этом отводится 5,65 с. Расход топлива производителем заявляется следующий: в транспортном режиме — 9,5 л/час, при выполнении работ по погрузке — 7,7 л/час.

Макс. тяговое уcилие	90 кН
Макс. вырывное усилие	120 кН
Продолжительность рабочего цикла	10,3 сек
Преодолеваемый уклон	28 град.
Максимальный угол складывания полурам	35 град.
Минимальный радиус поворота	5925 мм
Размер шин	17,5-25

Длительную работу фронтального погрузчика обеспечивает 150-литровый топливный бак, система смазки двигателя вмещает 20 л. Объемы прочих заправочных емкостей таковы: трансмиссия — 32 л, гидравлическая система — 170 л, редукторы мостов — 25 л.

Описание ходовой части

Высокая проходимость техники во многом зависит от двух ведущих мостов. Передний – фиксированный, задний мост качается вместе с рамой, причем, угол качания может достигать 35 градусов. За счет уникальных особенностей ходовой части, возможно использование погрузчика на рельефных участках.

Колесный погрузчик XCMG LW300F комплектуется мостами, произведенными на заводе-изготовителе. Также устанавливаются мосты Meritor.

XCMG LW300F — ходовая часть

Габариты XCMG LW300F

Габаритная длина	6 905 мм
Габаритная ширина	2 470 мм
Габаритная высота	3 028 мм
Ширина ковша	2 470 мм
Колесная база	2 600 мм
Колея	1 490 мм
Дорожный просвет	400 мм

Максимальная высота, на которую способен выгружать грузы LW300F, составляет 2 892 мм. Вылет ковша в положении выгрузки достигает значения 1 104 мм.

Данные по расходу горючего

Для дизельного топлива установлен бак объемом 150 литров, что позволяет погрузчику работать в течение длительного времени без остановок. Погрузчик XCMG LW300F – достаточно экономичный. В течение одного часа деятельности машины расходуется примерно 215 грамм горючего. Такие данные предоставляются производителем при средних нагрузках на силовой агрегат.

Характеристики трансмиссии

На фронтальном погрузчике установлена современная гидромеханическая трансмиссия BS428 с четырьмя передачами для движения вперед и двумя – назад. Высококачественное оборудование обеспечивает удобство управления техникой, плавный ход машины.

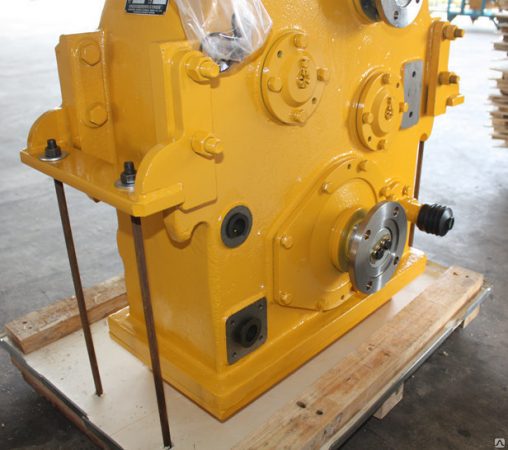

КПП в сборе BS428 XCMG LW300F

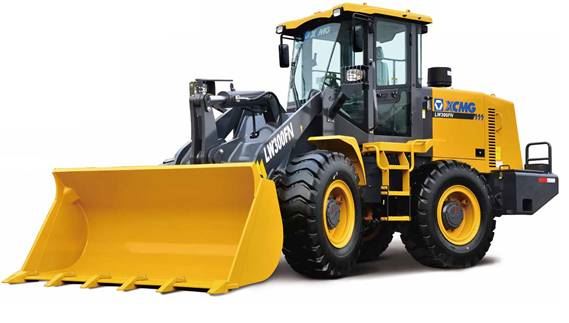

XCMG LW300FN

Фронтальный погрузчик LW300FN это новая разработка концерна Xuzhou Construction Machinery Group Inc., ее отличительной чертой являются качественно новые эксплуатационные свойства. Данный погрузчик имеет хороший запас мощности и обладает высокой маневренностью, и достаточно высокими скоростными показателями. Он защищен от возможных коррозионных воздействий при необходимости использования в среде с повышенной влажностью или при выполнении работ с агрессивными химическими материалами.

Карьерный фронтальный погрузчик XCMG LW300FN оснащен четырехступенчатой коробкой передач и грузоподъемным механизмом способным с легкостью выполнять работу с грузами весом в несколько тонн, даже при минимальном объеме ковша. Это достигается за счет высоких тяговых возможностей обеспечиваемых мощным двигателем. Данная модель очень эффективно зарекомендовала себя в строительной, дорожно-коммунально-строительной и сельскохозяйственной отрасли, а также в сфере торговых и производственных предприятий.

Базовым рабочем элементом фронтального погрузчика является ковш с твердосплавными зубьями, который в случае надобности легко меняется на другие типы ковша приспособленные к конкретным видам роботы. Такая комплектация подразумевает возможность использования бульдозерных отвалов, захватов или механических вил. LW300FN карьерный погрузчик XCMG удобен и легок в переоснащении, поэтому он считается универсальным техническим средством с широким спектром трансформаций.

На базовой модели LW300FN используется двигатель Yuchai YC6B125-T21, а также установлены два ведущих моста обеспечивающие повышенную проходимость. Рабочее место оператора обеспечено комфортным регулируемым сиденьем и кондиционером. На ряду с хорошей обзорностью из кабины водителя нужно также отметить, что погрузчик имеет современный дизайн.

Ваше решение купить фронтальный погрузчик XCMG будет наиболее верным решением по сравнению с другими аналогами. Определяющим в этом параметре является соответствие цены, качества и удобства в эксплуатации, и всестороннем доступе ко всем узлам и элементам данного агрегата. В этом случае нужно также учитывать очень удобный доступ к двигателю погрузчика. Вы можете быть уверены, что запланированные Вами работы будут выполнены качественно, своевременно, а также при необходимости с соответствующим ускорением.

Внутренняя планировка кабины

1. Комбинация приборов 2.Клавишный переключатель 3.Кнопка звукового сигнала 4. Комбинированный выключатель Ryoma (Фара, ближний / дальний свет и поворотный фонарь) 5. Разбрызгиватель 6. Аварийный выключатель 7. Передний рабочий переключатель света 8. Задний рабочий переключатель света 9. Задний переключатель света капота задний 10. Переключатель переднего стеклоочистителя 11. Переключатель ручного тормоза 12. Прикуриватель 13.GPS 14. Контроллер 15. Реле стартера/реле выключения двигателя 16. Выключатель питания 17 Блок управления трансмиссией 18. Электронный блок централизованного управления 19. Радио 20. Вентилятор 21. Роторная сигнальная лампа 22. Поворотный выключатель контрольной лампы 23. Переключатель заднего стеклоочистителя

Силовой агрегат погрузчика

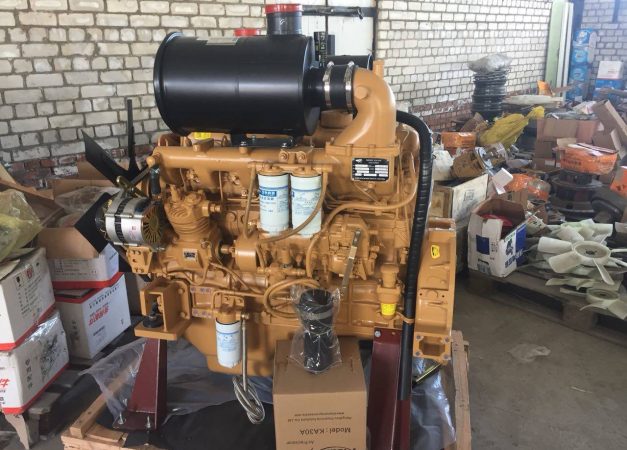

Погрузчик XCMG LW300F укомплектован китайским дизельным четырехтактным мотором Yuchai YC6B125-T11, который имеет шесть цилиндров, расположенных в ряд. Предельная мощность агрегата составляет 125 л. с. (или 92 кВт). Впрыск топлива в камеру сгорания производится напрямую. Применяется водяное охлаждение двигателя с циркуляцией. Запуск мотора производителем разрешается осуществлять при температуре не ниже, чем -35 градусов.

Услуги аренды фронтальных погрузчиков

Аренда погрузчика осуществляется после обращения клиента к представителю компании, который даст советы относительно выбора необходимого оборудования и позволит точно определить цели клиента. Далее согласуется срок и подробные условия аренды. Можно взять технику на прокат как на один проект, так и для реализации крупных строительных задач. Менеджеры помогут в подготовке необходимых документов и предложат оптимальное решение в рамках выделенного бюджета.

Вся представленная в каталоге техника постоянно отслеживается, проходит необходимые проверки, чтобы клиент смог запросто воспользоваться возможностями оборудования и получить гибкие у Ловля для реализации определённых проектов.

Среди прочих преимуществ аренды техники стоит выделить следующее:

• высокая скорость проведения операций;
• полное техническое сопровождение и подбор необходимых комплектующих;
• грамотное обслуживание любой спецтехники;
• гарантия на все используемые механизмы;
• отсутствие дополнительных сложностей с доставкой и возвратом спецтехники.

Как взять погрузчик на прокат?

Аренда специальной техники с доставкой оформляется на сайте компании МАСК Групп. Специалисты предлагают подробные консультации и содействие в оформлении сделок. Помощь предоставляется как в процессе оформления услуг аренды, так и на протяжении всего периода активной эксплуатации.

Управление переключения передач

Механический режим управления
Механический стояночный тормоз
Управление скоростью (высокая/низкая)

Категории	Названия и обозначения	Кол-во топлива	Заправочные ёмкости	Примечания
Топливо	0# светлое дизельное	170 L	Топливный бак	Лето
-10# светлое дизельное	Зима
-35# светлое дизельное	Зима
Моторное масло	CH-4 15W/40 дизельное моторное масло	20 L	Картер двигателя	Лето
CH-4 5W/40 дизельное моторное масло	Зима
Трансмиссионное масло	8# гидравлическое масло привода	32L	2BS315A	Лето,зима и холодные области	Включая масло для передачи, радиатора масла, и трубопровода
8D гидравлическое масло привода	Зоны с низкой температуры
8# гидравлическое масло привода	38L	BS428	Лето,зима и холодные области
8D гидравлическое масло привода	Зоны с низкой температуры
Гидравлическое масло	L-HML46 гидравлическое масло	170L	Гидравлический масляный бак	Фиксированный объем
Редукторное масло	GL-5 85W/90	2×16 L	Главный привод ведущего моста и колесного редуктора	Лето и зима (ось XCMG сухая）
GL-5 75W/90	Масло используемое для холодного климата (ось XCMG сухая）
GL-5 85W/90	2×30 L	Лето и зима (ось XCMG/ сухая u влажная)
GL-5 75W/90	Лето и зима (ось XCMG/ сухая u влажная)
Консистентная смазка	2# литиевая-основанное давление смазки	2.5kg	Штифтовые валы рабочих устройств, штифтовые валы на передних и задних рамах, штифтовые универсальные штифты и шлицы всех трансмиссионных валов, вентиляторные и насосные соединения двигателя и др.
Тормозная жидкость	DOT4/HZY4	3kg	Тормозная система	Ведущий мост сухого типа
Mobil 10W engineering hydraulic oil API CD SFSAE 10W	Тормозная система	Мокрая ось (гидравлический тормоз с пневматическим управлением)
Антифриз	— No. 45 antifreeze	Около 32L	Система охлаждения

SN.	Наименование детали	Tип	No.
Китайское наименование	Английское наименование
1	Гидравлическое масло xugong	ГИДРАВЛИЧЕСКОЕ МАСЛО	L-HML46	822537935
2	Гидравлическое масло для трансмиссии XCMG	ГИДРАВЛИЧЕСКОЕ ТРАНСМИССИОННОЕ МАСЛО XCMG	6#	839901336
8#	822502306
8D	822537936
CH-4 15W/40	822502297
3	Редукторное масло xugong	Редукторное масло XCMG	GL-5 85W/90	822501215
GL-5 75W/90	822501189
4	Моторное масло xugong	ДИЗЕЛЬНОЕ МАСЛО XCMG	CH-4 15W/40	822502297
5	Моторное масло xugong	ДИЗЕЛЬНОЕ МАСЛО XCMG	CH-4 5W/40	822502587
6	Консистентная смазка XCMG	ЛИТИЕВАЯ СМАЗКА XCMG	2#	822500105
7	Тормозная жидкость xugong	ТОРМОЗНОЯ ЖИДКОСТЬ XCMG	DOT4/HZY4	822538032
8	Антифриз	ANTIFREEZE	-45#	839903738

Спецификация опционных систем двухконтурной системы и стандартной стрелы

No. Пункт (стандартная стрела) Пaраметры ковша 2.1 2.5 1.8 экспортная модель Вилы 1 Расстояние разгрузки (mm) 1080 1050 1010 1610 2 Высота разгрузки (mm) 2850 2770 2930 3000 3 Угол разгрузки º 45 45 45 20 4 Положение ковша (º) На земле 43 43 43 23 Tранспортное 46 46 46 26 5 Опрокидывающее усилие kg ≥5840 ≥5700 ≥5890 ≥6040 6 Усилие отрыва kN 121 109 135 — 7 Время опций (s) Время подъёма 5.5 5.5 5.5 — Время опускания 3.6 3.6 3.6 — Время выгрузки 0.9 0.9 0.9 — 8 Ширина ковша (mm) 2470 2670 2550 2015 9 Номинальная нагрузка (kg) 2920 2850 2940 4830 10 Вес машины брутто (kg) 10757 10893 10704 10496 11 Общая длина (mm) 7050 7150 7130 7307

Спецификация опционных систем двухконтурной системы и удлиненной стрелы

No. Пункт (удлиненная стрела) Пaраметры ковша 1.5 стандартный ковш 1.8 стандартный ковш 2.1 ковш 1.8 экспортная модель 1 Расстояние разгрузки (mm) 1115 1140 1210 1140 2 Высота разгрузки (mm) 3260 3240 3180 3240 3 Угол разгрузки º 40 40 40 40 4 Положение ковша (º) На земле 45 45 45 45 Tранспортное 49.5 49.5 49.5 49.5 5 Опрокидывающее усилие kg ≥5860 ≥5850 ≥5690 ≥5740 6 Усилие отрыва kN 122 118 105 94 7 Время опций (s) Время подъёма 5.5 5.5 5.5 5.5 Время опускания 3.6 3.6 3.6 3.6 Время выгрузки 0.9 0.9 0.9 0.9 8 Ширина ковша (mm) 2482 2482 2470 2550 9 Номинальная нагрузка (kg) 2930 2920 2840 2870 10 Вес машины брутто (kg) 10685 10701 10858 10805 11 Общая длина (mm) 7316 7350 7350 7430

Основные параметры XCMG LW300F

Технические характеристики XCMG LW300F определяются:

Габариты XCMG LW300F

• габаритными размерами: 6,9 x 2,35 x 3 м;
• грузоподъемностью: 3 тонны;
• объемом ковша: 1,8 м3;
• весом машины: 10 тонн;
• высотой (максимальной) выгрузки: 2,892 м;
• колесной базой: 2,6 м;
• максимальной скоростью движения: 35 км/ч. (на задней передаче — 25 км/ч.);
• длительностью рабочего цикла: 10,3 с.;
• радиусом поворота: 5, 925 м;
• максимальными усилиями: тяговыми – 90 кН, вырывным – 120 кН;
• максимальным уклоном,который может преодолеть фронтальный погрузчик: 28 градусов;
• дорожным просветом: 40,5 см.

Спецификация опционных систем трёхконтурной системы и стандартной стрелы

No. Пункт (стандартная стрела) Пaраметры ковша Двойной зажим Ступенчатый зажим (сплит-типа) Ступенчатый зажим (V-образный тип) Захват трубы Захват тюка Снегоочиститель 1 Диаметр удерживания (mm) 830 590 580 50 1045 — 2 Время открытия зажима (s) 1.5 1.5 1.5 1.5 1.5 — 3 Время закрытия зажима (s) 1 1 1 1 1 — 4 Расстояние разгрузки (mm) 1410 1222 1134 1630 2028 — 5 Высота разгрузки (mm) 2980 2819 2784 2910 3025 — 6 Угол разгрузки º 35 45 45 30 20 — 7 Положение ковша (º) На земле 20 32 13.5 18 15 — Tранспортное 23 35 16.5 21 18 — 8 Опрокидывающая нагрузка kg 5760 5930 5670 5540 5170 — 9 Время подъёма (s) 5.5 5.5 5.5 5.5 5.5 — Время опускания (s) 3.6 3.6 3.6 3.6 3.6 — Время выгрузки (s) 0.9 0.9 0.9 0.9 0.9 — 10 Ширина крепления (mm) 1875 1820 1650 2026 2198 3018 11 Номинальная нагрузка (kg) 2880 2960 2830 2770 2580 — 12 Вес брутто (kg) 10830 10666 10926 11050 11424 10738 13 Общая длина (mm) 7132 7124 7086 7342 7616 7017

Спецификация опционных систем трёхконтурной системы и удлинённой стрелы

No. Пункт (стандартная стрела) Пaраметры ковша Двойной зажим Ступенчатый зажим (сплит-типа) Ступенчатый зажим (V-образный тип) Захват трубы Захват тюка Снегоочиститель 1 Диаметр удерживания (mm) 830 590 580 50 1045 — 2 Время открытия зажима (s) 1.5 1.5 1.5 1.5 1.5 — 3 Время закрытия зажима (s) 1 1 1 1 1 — 4 Расстояние разгрузки (mm) 1530 1380 1270 1750 2130 — 5 Высота разгрузки (mm) 3330 3170 3100 3280 3410 — 6 Угол разгрузки º 30 40 45 30 20 — 7 Положение ковша (º) На земле 26.5 37 18.5 25 18.5 — Tранспортное 29.5 40 21.5 28 21.5 — 8 Опрокидывающая нагрузка kg 5500 5500 5500 5500 5500 — 9 Время подъёма (s) 5.5 5.5 5.5 5.5 5.5 — Время опускания (s) 3.6 3.6 3.6 3.6 3.6 — Время выгрузки (s) 0.9 0.9 0.9 0.9 0.9 — 10 Ширина крепления (mm) 1875 1820 1650 2026 2198 3018 11 Номинальная нагрузка (kg) 2810 2890 2760 2700 2520 — 12 Вес брутто (kg) 10898 10733 10993 11118 11490 10805 13 Общая длина (mm) 7432 7424 7386 7642 7916 7317

Опции:

• Стандартный ковш 1,8 м³
• Трехсекционный гидрораспределитель
• Кондиционер
• Захват
• Вилы (без стандартного ковша)
• Ковш 4 в 1

Сопроводительные документы:

• Счет-фактура.
• Товарная накладная (ТОРГ 12).
• Акт приема-передачи.
• Копия сертификата соответствия.
• Техническая документация, необходимая для эксплуатации Техники (паспорт, техническое описания и руководство по эксплуатации)
